DeepStream9.0 Multi-View 3D Tracking

Multi-View 3D Tracking（MV3DT）是在8.0推出来的，9.0对精度做了优化（Accuracy improvements for Reference Apps - MV3DT, MaskTracker, Pose Estimation）。

在传统视频分析里，多目标跟踪通常发生在单个摄像头视角内：检测器发现目标，tracker 给目标分配 ID，并在后续帧中保持这个 ID。但在仓库、零售、园区、工厂等大空间场景里，一个目标往往会同时或先后出现在多个摄像头中。如果每个摄像头独立跟踪，就会出现一个问题：同一个人在不同相机里可能拥有不同 ID。

MV3DT正是为了解决这个问题。它把多路相机的检测结果、相机标定信息和 3D 空间建模结合起来，在全局空间中跟踪目标，从而实现跨相机一致的目标 ID 和 3D 轨迹。

本文基于 NVIDIA 官方 Gst-nvtracker 文档和 deepstream-tracker-3d-multi-view 示例，介绍 MV3DT 的基本概念、pipeline 结构、配置重点和运行方式。

MV3DT 解决什么问题

单相机 tracking 只在一个画面里工作。比如 Camera 1 里某个人是 ID 5，走出画面后又进入 Camera 2，普通 tracker 可能会重新分配成 ID 12。

MV3DT 的目标是让系统理解：

Camera 1 中的 ID 5

和 Camera 2 中的 ID 12

可能是同一个真实世界中的人

为了做到这一点，它不只看 2D bbox，而是把检测目标投影到 3D 世界坐标系中，再利用多摄像头之间的空间关系和时间关系进行关联。

最终输出不只是：

2D bbox + tracking ID

而是更接近：

global ID + 3D position + 3D bbox + visibility + camera/source metadata

DeepStream 中的整体架构

MV3DT 仍然基于 DeepStream 的标准 pipeline：

multi-camera sources

→ nvstreammux

→ primary detector

→ nvtracker

→ OSD / message broker / BEV visualizer

关键在 nvtracker。官方文档说明，Gst-nvtracker 插件会加载 low-level tracker library，并把多路视频帧和检测结果以 batch 形式交给 tracker。MV3DT 使用的仍然是 DeepStream tracker 框架，只是 tracker 配置中增加了 3D 和多视角相关模块。

示例里的 DeepStream 配置模板中，tracker 部分包括：

ll-lib-file=/opt/nvidia/deepstream/deepstream/lib/libnvds_nvmultiobjecttracker.so

ll-config-file=config_tracker.yml

tracker-width=1920

tracker-height=1088

display-tracking-id=1

这说明应用层仍然通过 Gst-nvtracker 使用 tracker，不需要直接接触 low-level tracker 的内部实现。

3D Tracking 的核心：相机标定

MV3DT 的前提是：每个相机必须有标定参数。

示例要求自定义数据集按如下结构组织：

your_dataset/

├── videos/

│ ├── camera1.mp4

│ ├── camera2.mp4

│ └── ...

├── camInfo/

│ ├── camera1.yml

│ ├── camera2.yml

│ └── ...

├── map.png

└── transforms.yml

其中 camInfo 文件包含相机投影矩阵。官方文档中提到，3D tracking 依赖 3x4 camera projection matrix，用于把 3D 世界坐标投影到 2D 图像坐标。

简单理解：

2D image bbox

• camera projection matrix

• object 3D model

→ estimated 3D location

对于人类目标，系统通常会建模为一个 cylinder 或 cuboid，并估计 foot location，也就是人在地面上的脚点位置。脚点比 2D bbox 中心更适合表达真实世界运动轨迹。

MV3DT 配置中的关键模块

示例的 config_tracker.yml 包含几个重要 section。

ObjectModelProjection

这个模块负责把 2D 检测结果和相机模型结合起来，得到 3D 世界坐标相关信息。

示例中会配置：

cameraModelFilepath

outputFootLocation

outputVisibility

outputConvexHull

含义是：

• cameraModelFilepath：每个相机对应的标定文件
• outputFootLocation：输出目标脚点位置
• outputVisibility：输出可见性信息
• outputConvexHull：输出投影后的凸包信息

StateEstimator

MV3DT 使用 3D 位置状态估计，因此配置里使用：

stateEstimatorType: 3

这对应官方文档中的 SIMPLE_LOCATION_KF，用于估计目标在 2D 图像平面或 3D 世界地面上的位置，而不是只估计 bbox 的 x, y, w, h。

PoseEstimator

示例还使用 BodyPose3DNet 来估计人体关键点。Pose estimator 可以帮助系统更准确地估计人的 3D height 和 foot location。

配置中包含：

poseEstimatorType: 1

onnxFile: BodyPose3DNet

poseInferenceInterval

这说明 MV3DT 不只是依赖 bbox，还可以利用人体姿态来改进 3D 定位。

MultiViewAssociator

这是 MV3DT 的关键多视角关联模块。它负责把不同 camera view 中的 tracklet 进行跨相机关联和融合。

示例中有这些配置项：

multiViewAssociatorType

enableLatePeerReAssoc

enableIDCorrection

enableSeeThrough

enableMsgSync

minPeerTrackletMatchScore

maxPeerToPredDistance4Fusion

minPeerVisibility4Fusion

可以理解为：系统会根据不同相机里目标的 3D 位置、轨迹、可见性和时间同步关系，判断它们是否代表同一个真实目标。

Communicator

多视角关联需要不同相机之间交换 track 信息。示例中使用 Communicator 配置：

communicatorType

pubSubInfoConfigPath

mqttProtoAdaptorConfigPath

auto-configurator 会生成 pub_sub_info_config_0.yml，定义 camera 之间的发布/订阅关系。例如哪些相机是邻居，哪些 camera tracklet 需要互相通信。

输出可视化：OSD + BEV

示例提供两种可视化方式。

第一种是 DeepStream OSD 窗口。它显示多路相机画面，叠加 2D/3D bbox 和 tracking ID。README 中说明，不同相机中的同一个目标会被分配全局一致 ID。

第二种是 BEV，也就是 Bird's-Eye View鸟瞰图。示例提供：

utils/kafka_bev_visualizer.py

它从 Kafka 读取 3D tracking metadata，并在地图上显示目标轨迹。可以选择：

--average-multi-cam

把多个相机看到的同一个目标轨迹平均成一个全局轨迹点；如果去掉这个选项，可以看到每个 camera view 单独贡献的轨迹点。

Kafka 元数据输出

MV3DT 示例使用 Kafka 输出 3D tracking metadata。README 中说明，消息包含：

frame ID

sensor ID

object IDs

3D bounding boxes

示例提供 kafka_client.py，用于消费 Kafka topic 并把 protobuf 消息转换成 JSON 打印。这对下游系统很重要，比如：

• 实时告警
• 行为分析
• 数字孪生地图
• 仓库人员/叉车轨迹分析
• 多摄像头融合监控平台

如何运行示例

示例支持两条路径。

Option 1: DeepStream Container

快速运行 4 路相机：

./scripts/test_4cam_ds.sh

运行 12 路相机：

./scripts/test_12cam_ds.sh

也可以切换 detector：

DETECTOR_MODEL=RTDETR ./scripts/test_4cam_ds.sh

DETECTOR_MODEL=PeopleNet2.6.3 ./scripts/test_4cam_ds.sh

Option 2: Inference Builder

Inference Builder 路径用于自动生成 inference pipeline 和容器化应用。示例中对应命令包括：

./scripts/test_4cam_ib.sh

./scripts/test_12cam_ib.sh

相比传统 DeepStream 配置，Inference Builder 的 ds_mv3dt.yaml 更简洁，适合需要自动生成 pipeline 或集成到微服务的场景。

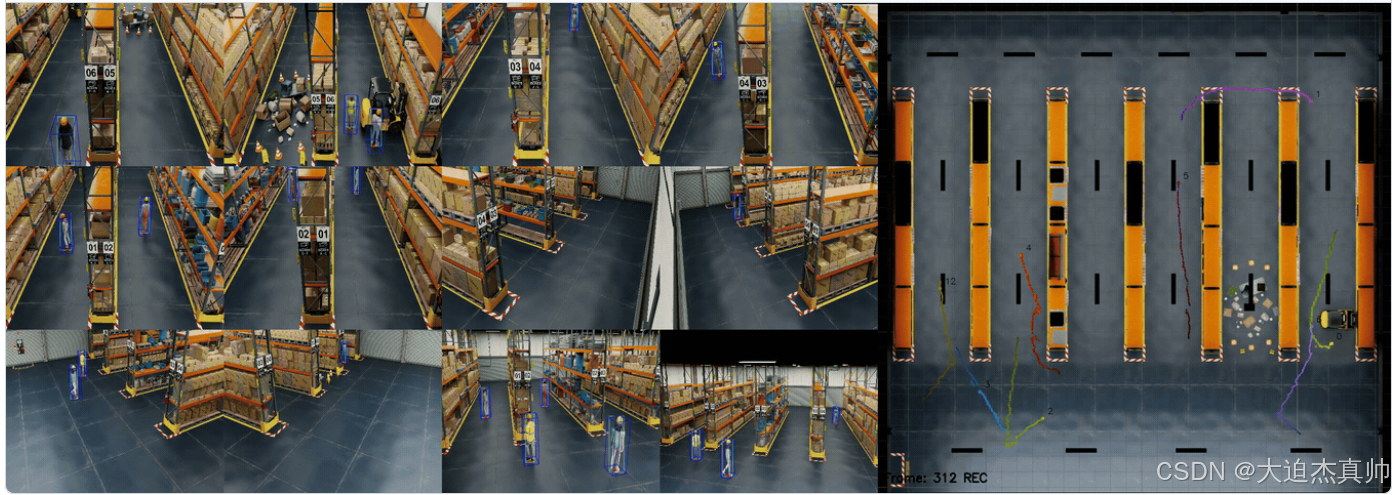

如下图，左边是多路流的tile图。右边是Bird's-Eye View鸟瞰图。

自定义数据集

如果要在自己的多相机数据集上使用 MV3DT，需要准备：

• 多路视频需要同步
• 所有视频最好有相同分辨率
• 每个相机需要 calibration file
• 可选：用于 BEV 的地图 map.png
• 可选：world coordinate 到 BEV image coordinate 的 transforms.yml

示例提供 deepstream_auto_configurator.py 自动生成配置。它会：

• 扫描 videos/ 和 camInfo/
• 生成 DeepStream pipeline config
• 生成 tracker config
• 生成 Kafka/message config
• 生成 camera pub/sub 通信配置
• 根据 override 文件应用 dataset-specific 参数

这大幅降低了手动配置多路相机的复杂度。

MV3DT 适合什么场景

MV3DT 特别适合大空间、多摄像头、需要跨视角一致 ID 的场景：

• 仓库人员/叉车跟踪
• 零售门店多摄像头客流分析
• 工厂安全监控
• 机场/车站/园区多摄像头融合
• 数字孪生中的实时人员/车辆轨迹
• 需要鸟瞰图轨迹的空间行为分析

如果只是单相机 tracking，普通 NvDCF 或 NvSORT 可能已经足够。但如果目标会跨相机移动，或者需要世界坐标中的轨迹，MV3DT 就更有价值。

总结

DeepStream 的 Multi-View 3D Tracking 可以理解为：

多路相机检测

• 相机标定

• 3D 目标建模

• 跨相机关联

• Kafka/BEV 可视化

= 全局一致的 3D 多目标跟踪

它不是简单地把多个 camera view 拼在一起，而是把每个相机中的目标映射到共同的 3D 空间中，再进行跨视角融合。

一句话总结：

MV3DT 让 DeepStream 从"单相机目标跟踪"升级为"多相机全局 3D 空间跟踪"。
