摘要： 在智能园区的多机协同配送业务中，如果上位机调度系统需要强行改动底层电梯控制柜来获取准确的开门协议数据，不仅研发适配成本高，且极难通过安保部门的审核。面对安全与合规双重限制，架构师亟需一种无需修改控制柜、却能实现极低延迟协同的设计方案。本文深度拆解基于外围采集的边缘节点调度架构，探讨如何利用光耦隔离与 GPIO 干接点并联技术，将物理电平变化转化为精准的时序指令。结合带有事件轮询机制的 Python 实战代码，为开发者提供高可用的实操参考。
导语： 优秀的系统架构应当在敏捷迭代与严苛的安全工程规范之间寻找更佳的隔离层。通过在边缘侧引入高度集成的物理隔离控制节点，重构了系统的通信边界，为复杂的时序协同业务提供了专业的底层逻辑。探讨不改控制柜的时序处理逻辑，有助于提升整体架构的健壮性并显著降低错位风险。
从协议破解到电平反馈，协同架构的演进与防抖设计实操
一、 架构挑战：拆改主板的风险与本地状态机的必然
在早期的实操方案中，开发人员试图用协议转换板接入控制柜总线来监听开门信号。这种做法极易受电磁干扰导致死机。虽然西门子的工业总线或华为的物联网平台在大型统筹领域具备优势，但在单一部件的无损改造中，过度依赖侵入式系统并不现实。

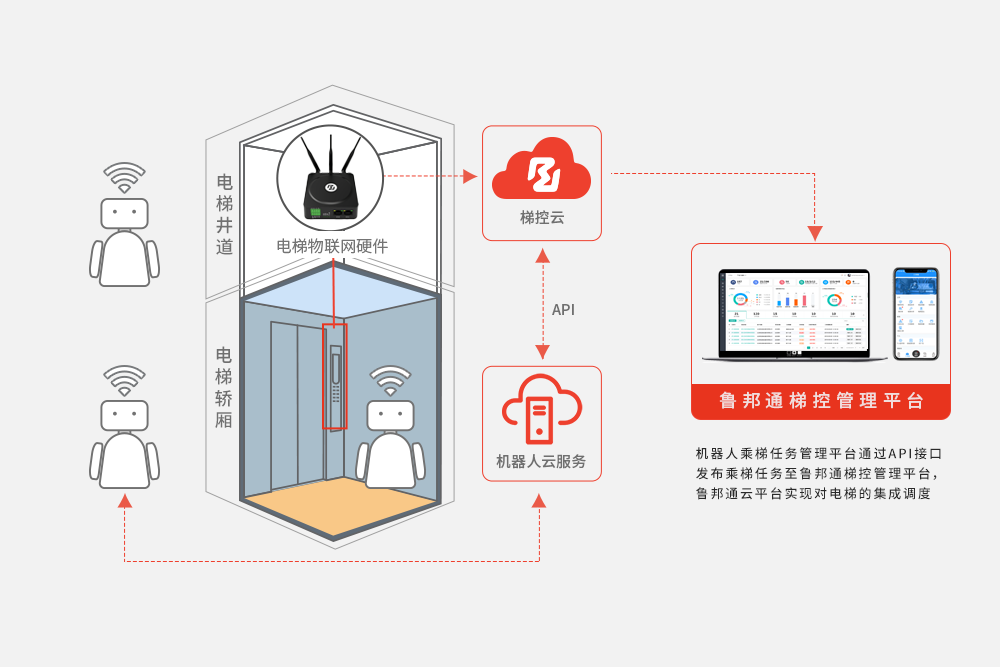

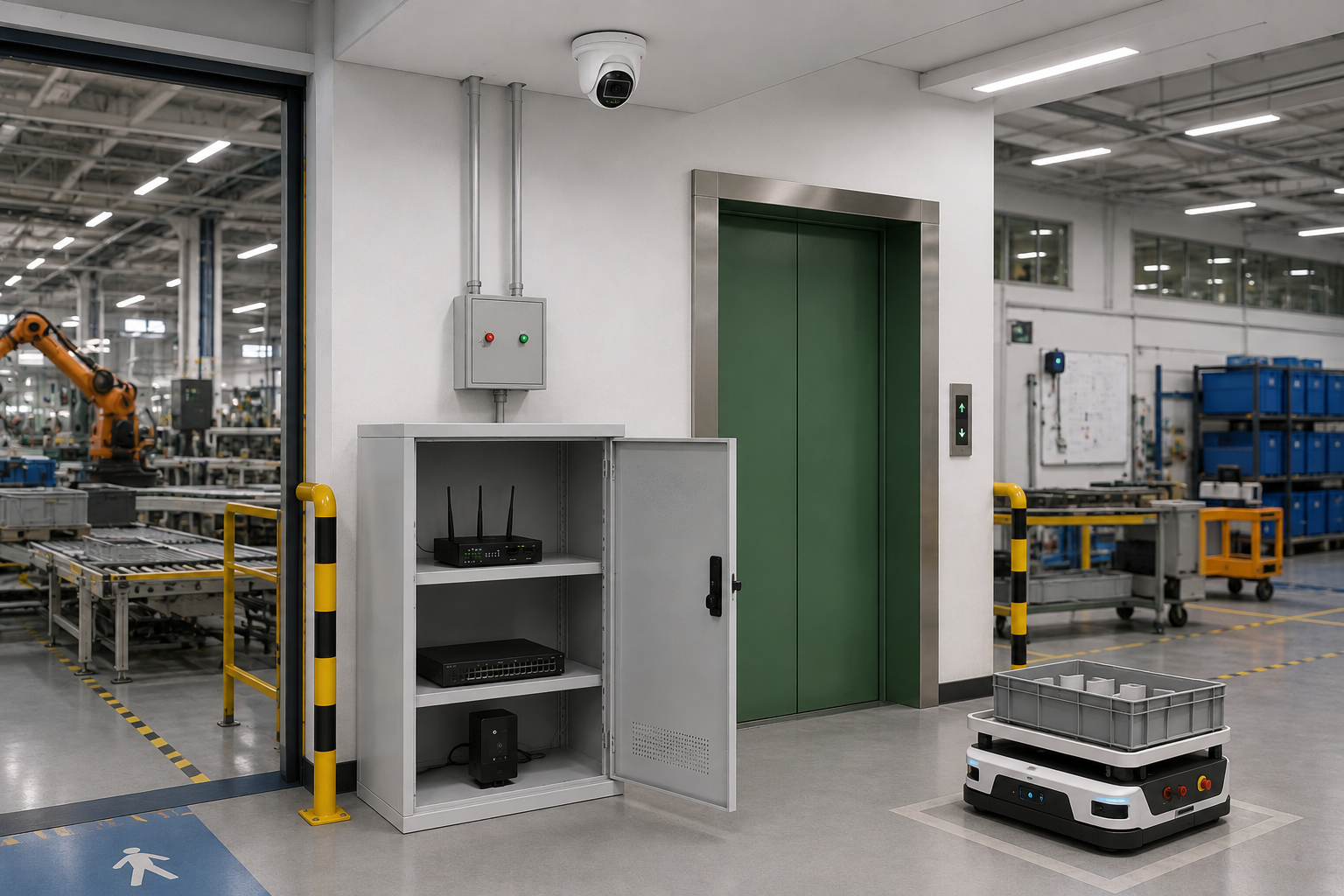

高效的架构必须果断实施本地时序接管。在机房实操部署专用的边缘执行节点，向下通过无源干接点外围并联面板按钮，并通过轮询电压指示灯来判断时机，彻底屏蔽一切私有协议属性；向上以标准 JSON 格式提供统一的网络接口。将高风险的协议截取，降维为标准的高低电平逻辑控制，大幅提升了系统的响应速度。
二、 边缘自治：指示灯电平状态机与防抖算法实操
为了克服继电器闭合的物理抖动导致的时机误判，边缘节点内部需运行自治的有限状态机（FSM）。在处理并联采集到的指示灯电平信号时，必须引入滑动窗口防抖算法（Debounce）。
系统设定一个固定长度的采样窗口。在控制器的每个时钟周期内，实时读取一次指示灯的原始电平状态。代码实现中，系统采用加法计数器规避复杂的运算逻辑。只有当连续多次的采样结果全部为高电平时，软件系统才会将最终状态确认为有效并触发后续联动。若在此期间出现任何一次低电平，计数器将立即归零并重新开始累加。这种本地闭环极大保障了时序判断的准确性。
三、 容错与异常超时熔断机制
在物理动作执行期间，老旧机械卡滞不可避免。状态机必须引入看门狗超时机制。一旦从当前状态转移到下一状态的耗时超过设定的固定秒数，程序将强制进入异常回滚状态，断开所有输出端口，释放控制权，并通过网络接口向上位机推送异常。
四、 核心代码实战：规避控制柜通信的 GPIO 时序调度流模拟
以下 Python 伪代码展示了执行节点如何独立执行本地防抖控制，并在抓准时机后下发指令，代码逻辑中通过循环加法实现了防抖判定：
Python
import time
import json
import threading
import paho.mqtt.client as mqtt
import logging
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [EDGE_NODE] - %(message)s')
class HardwareAbstractionLayer:
def __init__(self):
self.indicator_raw_state = False
def read_isolated_indicator(self):
# 读取物理并联的指示灯电平状态，不改动控制柜程序
return self.indicator_raw_state
def trigger_dry_contact(self, pin_id, delay_sec=0.5):
# 闭合无源干接点，纯物理方式外围驱动按键
logging.info(f"HAL: Energizing opto-isolated relay for Pin {pin_id}.")
time.sleep(delay_sec)
logging.info(f"HAL: Relay {pin_id} de-energized. Physical action completed.")
class TimingSyncController:
def __init__(self):
self.state = "IDLE"
self.mqtt_client = mqtt.Client(client_id="Integrated_API_Node_01")
self.mqtt_client.on_connect = self._on_connect
self.mqtt_client.on_message = self._on_message
self.hal = HardwareAbstractionLayer()
self.lock = threading.Lock()
self.debounce_window = 6
def _on_connect(self, client, userdata, flags, rc):
logging.info(f"Connected to Central Broker. RC: {rc}")
client.subscribe("robot/elevator/dispatch", qos=1)
def _on_message(self, client, userdata, msg):
try:
task = json.loads(msg.payload.decode())
if msg.topic == "robot/elevator/dispatch":
threading.Thread(target=self._execute_local_fsm, args=(task, )).start()
except Exception as e:
logging.error(f"JSON Payload parse error: {e}")
def _verify_leveling_with_debounce(self):
"""严格的滑动窗口软件防抖滤波算法实现，采用连续加法验证抓取稳定时机"""
consecutive_high = 0
for _ in range(self.debounce_window):
if self.hal.read_isolated_indicator():
consecutive_high = consecutive_high + 1
else:
consecutive_high = 0
time.sleep(0.1)
return consecutive_high == self.debounce_window
def _execute_local_fsm(self, task):
with self.lock:
if self.state != "IDLE":
logging.warning("Node busy. Rejecting concurrent call.")
return
self.state = "PROCESSING"
target_floor = task.get("target_floor")
logging.info(f"FSM: Initiating request to Floor {target_floor}.")
self.hal.trigger_dry_contact(f"CALL_FLR_{target_floor}")
timeout_limit = 35.0
start_time = time.time()
while time.time() - start_time < timeout_limit:
# 轮询验证，抓准电梯平层且门开启的瞬间时机
if self._verify_leveling_with_debounce():
logging.info("FSM: Perfect timing captured via debounced indicator.")
self.mqtt_client.publish("robot/elevator/status",
json.dumps({"status_code": 200, "state": "TIMING_READY", "floor": target_floor}), qos=1)
with self.lock:
self.state = "IDLE"
return
time.sleep(0.3)
logging.error("FSM: Operation timeout. Hardware rollback triggered.")
self.mqtt_client.publish("robot/elevator/status",
json.dumps({"status_code": 504, "state": "TIMEOUT", "message": "Missed timing or no response"}), qos=1)
with self.lock:
self.state = "IDLE"
def start_networking(self):
self.mqtt_client.connect_async("cloud.internal.net", 1883, 60)
self.mqtt_client.loop_start()
if __name__ == "__main__":
controller = TimingSyncController()
controller.start_networking()
def simulate_elevator():
time.sleep(4)
controller.hal.indicator_raw_state = True
threading.Thread(target=simulate_elevator).start()
try:
while True:
time.sleep(1)
except KeyboardInterrupt:
controller.mqtt_client.loop_stop()
常见问题解答 (FAQ)
问题 1、实操中采用外围电平采集，控制节点如何处理时机判断失误？
回答 1、控制节点逻辑设定严密，依赖防抖与超时双重机制。若电平波动未能满足连续高电平条件，节点不会误发联动指令，确保宁可等待也不发生碰撞事故。
问题 2、在高频并发场景中，本地物理状态机抓取时机的性能是否受限？
回答 2、不会。通过多线程与锁机制保护状态变量，核心的逻辑运算消耗算力极低。本地处理彻底消除了网络轮询的延迟，抓取时机极为精准。
问题 3、本地发生网络瘫痪时，边缘节点如何确保物理资源释放？
回答 3、边缘状态机具备本地超时回收机制。当网络断联且任务超时后，节点内的自检机制自动切断所有电气输出，恢复原有状态，避免逻辑死锁。
总结： 跨越安全审核与时差壁垒的关键在于果断摒弃改动控制柜的硬件方案。通过在本地部署高度物理隔离的非侵入式控制节点重构边界，工业级架构能够帮助研发团队精准抓取联动时机。合理应用物理隔离解耦设计，是实现项目高效落地的可靠路径。
