Mapbox GL JS 前端多边形分割实战：从踩坑到优雅实现

三*一2026-05-21 10:58

关键词：Mapbox GL JS、Turf.js、多边形分割、前端 GIS、GeoJSON 处理

在 WebGIS 开发中，多边形分割 是一个高频且复杂的需求------无论是土地管理中的地块拆分，还是城市规划中的区域调整，都需要在浏览器端完成"画线切分"的交互操作。本文将分享一套基于 Mapbox GL JS + Mapbox Draw + Turf.js 的完整前端分割方案，重点讲解坐标校验、MultiPolygon 兼容、以及分割算法的核心实现

主要是优化这篇文章里面的方法以及封装工具

mapbox 基于 Turf.js 实现高精度多边形分割（支持带空洞 / 坐标无损）-CSDN博客

一、需求场景与技术选型

1.1 为什么选前端分割？

传统的 GIS 分割往往依赖后端服务（如 PostGIS、ArcGIS Server），但在以下场景中，纯前端方案更具优势：

  • 实时交互：用户画线后立即预览分割结果，无需等待服务端响应

  • 离线可用：在弱网或无网环境下仍可正常使用

  • 降低服务端压力：大量几何计算下沉到客户端，减轻服务器负担

1.2 技术栈

表格

库/工具 作用
Mapbox GL JS 地图渲染引擎，提供高性能的矢量瓦片渲染
Mapbox Draw 地图绘制插件，支持绘制分割线（LineString）
Turf.js 地理空间分析库，提供 lineSplit、polygonize 等核心算法
Element Plus UI 组件库，用于操作提示（ElMessage）

二、核心架构设计

2.1 类结构设计

我们采用 面向对象 的方式封装分割逻辑，将状态管理、事件绑定、几何计算解耦：

javascript 复制代码
export class MapPureSplitTool {
    private map: mapboxgl.Map
    private draw: MapboxDraw

    private isSplitting = false        // 是否处于分割模式
    private isDrawingSplitLine = false // 是否正在画分割线
    private targetSplitFeature: any = null  // 待分割的目标图斑

    onSplitComplete?: (original: any, result: any) => void  // 分割完成回调
    onError?: () => void  // 错误回调
}

2.2 交互流程

plain

复制

复制代码
[启动分割] → [点击选中图斑] → [高亮显示] → [绘制分割线] → [执行分割] → [回调结果]
    ↑                                                              ↓
   [重置/退出] ←───────────────────────────────────────────────────┘

三、关键实现详解

3.1 严格的几何校验------拦截 90% 的异常

前端分割最大的痛点是数据质量不可控 。用户加载的 GeoJSON 可能来自各种数据源，坐标缺失、格式错误、类型不匹配等问题层出不穷。我们在点击选中的第一时间进行递归坐标校验：

TypeScript

复制

javascript 复制代码
private handleClick = (e: any) => {
    const feature = e.features[0]
    const geometry = feature.geometry

    // 1. 基础类型校验
    if (!geometry || !geometry.type) {
        ElMessage.error('图斑几何数据无效，无法分割')
        return
    }
    if (!['Polygon', 'MultiPolygon'].includes(geometry.type)) {
        ElMessage.warning('仅支持多边形/多多边形分割')
        return
    }

    // 2. 坐标存在性校验
    const coords = geometry.coordinates
    if (!coords || coords.length === 0) {
        ElMessage.error('该图斑的几何坐标为空或损坏，无法分割')
        return
    }

    // 3. 递归校验坐标有效性（防止嵌套空数组）
    const isValidCoords = (arr: any[]): boolean => {
        if (!Array.isArray(arr) || arr.length === 0) return false
        if (Array.isArray(arr[0])) {
            return arr.every(item => isValidCoords(item))
        }
        // 检查单个坐标 [lon, lat]
        return arr.length === 2 &&
               typeof arr[0] === 'number' &&
               typeof arr[1] === 'number'
    }

    if (!isValidCoords(coords)) {
        ElMessage.error('该图斑的几何坐标格式损坏，无法分割')
        return
    }

    // 校验通过，进入绘制阶段
    this.targetSplitFeature = feature
    this.isDrawingSplitLine = true
    this.draw.changeMode('draw_line_string')
}

设计意图：将校验逻辑前置，避免将脏数据传入 Turf.js 导致不可预期的错误。递归校验能处理 Polygon、MultiPolygon 以及带孔洞（holes）的复杂情况。

3.2 MultiPolygon 自动降级

Turf.js 的 polygonize 方法对 MultiPolygon 支持不佳，因此我们做了一个兼容性处理：将 MultiPolygon 取其第一个 Polygon 进行分割，业务上通常也符合"对主区域进行切割"的需求。

TypeScript

复制

javascript 复制代码
let targetFeature = this.targetSplitFeature
if (targetFeature.geometry.type === 'MultiPolygon') {
    targetFeature = {
        ...targetFeature,
        geometry: {
            type: 'Polygon',
            coordinates: targetFeature.geometry.coordinates[0]
        }
    }
}

3.3 分割算法核心------基于 Turf.js 的线面切割

分割的核心思路来自社区成熟的 "线化面 + 求交点 + 重组多边形" 方案：

  1. 面化为线：将 Polygon 边界转换为 LineString

  2. 计算交点：获取分割线与多边形边界的所有交点

  3. 互相切割：用交点分别切割多边形边界线和分割线

  4. 重组多边形 ：通过 polygonize 将线段组合成闭合多边形

  5. 过滤外部多边形 ：通过质心判断（booleanWithin）保留位于原多边形内部的结果

TypeScript

复制

javascript 复制代码
// splitPolygon 核心逻辑（简化版）
function splitPolygon(outerPolygon, line) {
    // 1. 精度截断，避免浮点误差
    let truncatedSplitter = turf.truncate(
        turf.lineString(outerPolygon.geometry.coordinates[0]),
        { precision: 7 }
    )

    // 2. 求交点（至少2个交点才能分割）
    let intersectCollection = turf.lineIntersect(line, truncatedSplitter)
    if (intersectCollection.features.length < 2) return null

    // 3. 合并交点为 MultiPoint
    let intersectCombined = turf.combine(intersectCollection).features[0]

    // 4. 分别切割两条线
    let outerPieces = turf.lineSplit(truncatedSplitter, intersectCombined)
    let splitterPieces = turf.lineSplit(line, intersectCombined)

    // 5. 合并所有线段并重组多边形
    let allPieces = turf.featureCollection(
        outerPieces.features.concat(splitterPieces.features)
    )
    let polygonCollection = turf.polygonize(allPieces)

    // 6. 过滤：只保留质心在原多边形内部的
    return polygonCollection.features.filter(polygon => {
        let center = turf.centroid(polygon)
        return turf.booleanWithin(center, outerPolygon)
    })
}

精度陷阱 ：Turf.js 的 lineSplit 内部会对 splitter 做 truncate 处理（保留7位小数），如果直接用线A切线B和线B切线A，得到的切割点可能不一致，导致 polygonize 失败。解决方案是先统一计算交点，再用交点分别切割两条线。

四、Mapbox 集成与事件管理

4.1 图层过滤------避免误触

Mapbox 地图上往往叠加了数十个图层（道路、标注、栅格等），我们需要过滤掉非业务图层，只让用户点击有效的图斑：

TypeScript

复制

javascript 复制代码
const COMMON_EXCLUDE_LAYER_PATTERNS = [
    /^g-draw-/,    // Mapbox Draw 自身图层
    /.cold$/,      // Draw 冷态图层
    /-hover$/,     // 悬停效果
    /_road$/,      // 道路
    /raster/,      // 栅格
    /outline/,     // 边界线
    /city-label/,  // 城市标注
    /.hot$/,       // Draw 热态图层
    /^guizhou/,    // 特定业务图层
    'point', 'polyline'
]

private getValidLayers(): string[] {
    return this.map.getStyle().layers
        .map(l => l.id)
        .filter(id => !COMMON_EXCLUDE_LAYER_PATTERNS.some(p =>
            p instanceof RegExp ? p.test(id) : p === id
        ))
}

4.2 事件绑定与清理

内存泄漏是前端地图开发的隐形杀手。我们在每次状态切换时，必须显式移除旧的事件监听：

TypeScript

复制

javascript 复制代码
startSplit() {
    // 先清理，再绑定，防止重复监听
    layers.forEach(layerId => {
        this.map.off('click', layerId, this.handleClick)
        this.map.on('click', layerId, this.handleClick)
    })
}

reset() {
    this.map.off('draw.create', this.onLineDone)
    this.draw?.deleteAll()
    this.draw?.changeMode('simple_select')
    // 清理高亮图层...
}

五、完整使用示例

5.1、mapSplitTool.ts，直接复制

javascript 复制代码
import { ElMessage } from 'element-plus'
import { trimPolygon } from '@/utils/polygonTrimmer'
import { nextTick } from 'vue'

export class MapPlasticTools {
  private map: any
  private draw: any
  private isPlasticSurgery = false
  private isDrawingTrimLine = false
  private targetPlasticFeature: any = null
  private clearPlasticHighlight: () => void = () => { }

  public onResult: (oldFeature: any, newFeatures: any) => void = null

  constructor(map: any, draw: any) {
    this.map = map
    this.draw = draw
  }

  enterPlasticMode() {
    if (!this.map || !this.draw) {
      ElMessage.warning('地图未初始化')
      return
    }

    this.exitPlasticMode()
    this.isPlasticSurgery = true
    ElMessage.info('请选择需要整形的面')
    this.bindLayerClick()
  }

  // ==============================
  // 【提取】更新后重新进入整形
  // ==============================
  reEnterPlasticMode() {
    if (!this.map || !this.draw) return

    nextTick(() => {
      try {
        // 强制重置
        this.draw.changeMode('simple_select')
        this.draw.deleteAll()

        // 重置内部状态
        this.isDrawingTrimLine = false
        this.isPlasticSurgery = true

        // 重新绑定事件
        this.unbindLayerClick()
        this.bindLayerClick()

        ElMessage.info('已重新进入整形模式')
      } catch (err) {
        console.error('重新进入整形失败', err)
      }
    })
  }

  private bindLayerClick() {
    const layers = this.getValidLayers()
    layers.forEach(id => {
      this.map.off('click', id, this.onFeatureClick)
      this.map.on('click', id, this.onFeatureClick)
    })
  }

  private unbindLayerClick() {
    const layers = this.getValidLayers()
    layers.forEach(id => {
      this.map.off('click', id, this.onFeatureClick)
    })
  }

  private onFeatureClick = (e: any) => {
    if (this.isDrawingTrimLine || !e.features?.length) return

    const feature = e.features[0]
    if (!['Polygon', 'MultiPolygon'].includes(feature.geometry.type)) return

    this.targetPlasticFeature = feature
    ElMessage.info('已选中，请绘制整形线')
    this.highlightFeature(feature)

    this.isDrawingTrimLine = true
    this.draw.changeMode('draw_line_string')
    this.map.once('draw.create', this.onTrimLineCreated)
  }

  private onTrimLineCreated = async (e: any) => {
    try {
      const line = e.features[0]
      if (!line) {
        ElMessage.error('整形线无效')
        this.resetPlasticState()
        return
      }

      const result = trimPolygon(this.targetPlasticFeature, line)

      if (!result) {
        ElMessage.error('整形失败')
        this.draw.delete(line.id)
        this.resetPlasticState()
        return
      }

      ElMessage.success('整形完成！')

      if (this.onResult) {
        this.onResult(this.targetPlasticFeature, result)
      }

      this.resetPlasticState()

    } catch (err) {
      console.error('整形出错：', err)
      ElMessage.error('整形失败')
      this.resetPlasticState()
    }
  }

  private highlightFeature(feature: any) {
    const id = 'plastic-highlight'
    if (this.map.getLayer(id)) this.map.removeLayer(id)
    if (this.map.getSource(id)) this.map.removeSource(id)

    this.map.addSource(id, { type: 'geojson', data: feature })
    this.map.addLayer({
      id, type: 'line', source: id, paint: { 'line-color': '#ff00ff', 'line-width': 3 }
    })
    this.clearPlasticHighlight = () => {
      if (this.map.getLayer(id)) this.map.removeLayer(id)
      if (this.map.getSource(id)) this.map.removeSource(id)
    }
  }

  resetPlasticState() {
    this.isDrawingTrimLine = false
    this.targetPlasticFeature = null
    this.clearPlasticHighlight?.()

    if (this.draw) {
      this.draw.deleteAll()
      this.draw.changeMode('simple_select')
    }
  }

  exitPlasticMode() {
    this.unbindLayerClick()
    this.isPlasticSurgery = false
    this.resetPlasticState()
    this.map.off('draw.create', this.onTrimLineCreated)
  }

  private getValidLayers(): string[] {
    if (!this.map) return []
    const exclude = [/draw/, /hover/, /outline/, /point/, /label/, /symbol/, /plastic-highlight/]
    return this.map.getStyle().layers.map(l => l.id).filter(id => !exclude.some(r => r.test(id)))
  }
  public clearHighlight() {
    this.clearPlasticHighlight()
  }
}

5.2、涉及的相关组件 trimPolygon.ts 直接复制

javascript 复制代码
import * as turf from '@turf/turf';

class PolygonTrimmer {
  constructor() {
    this.turf = turf;
    this.EPS = 1e-8;        // 坐标精度容差（和分割工具一致）
    this.tolerance = 1e-10; // 浮点判断精度
  }

  /**
   * 核心方法：修整多边形（模拟ArcGIS修整工具）- 生成两个候选面后保留面积大的
   * @param {Object} polygonGeoJSON - 原始多边形 GeoJSON (Polygon/MultiPolygon)
   * @param {Object} lineGeoJSON - 修整线 GeoJSON (LineString)
   * @returns {Object|null} 修整后的多边形 GeoJSON（面积大的那个），失败返回null
   */
  trimPolygon(polygonGeoJSON, lineGeoJSON) {
    try {
      // 1. 基础校验（和分割工具保持一致）
      if (!polygonGeoJSON) throw new Error('未传入目标多边形');
      if (!lineGeoJSON) throw new Error('未传入修整线');

      // 统一转为单Polygon处理
      const polygonFeature = this._normalizeToPolygon(polygonGeoJSON);
      const lineFeature = this.turf.feature(lineGeoJSON.geometry);

      if (lineFeature.geometry.type !== 'LineString') {
        console.error('仅支持LineString类型的修整线');
        return null;
      }

      // 2. 提取多边形外环和空洞
      const originalOuterRing = polygonFeature.geometry.coordinates[0];
      const originalHoles = polygonFeature.geometry.coordinates.slice(1);
      const polygonBoundary = this.turf.lineString(originalOuterRing); // 转为边界线

      // 3. 查找修整线与多边形边界的有效交点对（参考分割工具逻辑）
      const validIntersections = this._findValidIntersectionPair(polygonBoundary, lineFeature);
      if (!validIntersections || validIntersections.length < 2) {
        console.warn('修整线必须与多边形边界相交两次');
        return null;
      }
      const [p1, p2] = validIntersections;
      console.log('有效交点对：', p1, p2);
      console.log('交点距离：', this.turf.distance(this.turf.point(p1), this.turf.point(p2)));
      console.log('交点1是否在多边形边界：', this._isPointOnSegment(p1, originalOuterRing[0], originalOuterRing[1]));

      // 4. 手动切割外环（100%保留原始坐标，参考分割工具_manualSplitRing）
      const [clippedRing1, clippedRing2] = this._manualSplitRing(originalOuterRing, p1, p2);

      // 5. 手动切割修整线（仅保留交点间的线段）
      const clippedTrimLineCoords = this._manualSplitLine(lineFeature.geometry.coordinates, p1, p2);

      // 6. 拼接两个候选面的外环（参考分割工具_connectLine）
      const poly1Outer = this._connectRingAndLine(clippedRing1, clippedTrimLineCoords);
      const poly2Outer = this._connectRingAndLine(clippedRing2, clippedTrimLineCoords);

      // 7. 处理空洞归属（参考分割工具的空洞逻辑）
      const { poly1Holes, poly2Holes } = this._assignHolesToPolygons(originalHoles, poly1Outer, poly2Outer);

      // 8. 构建两个完整的候选多边形
      const candidateA = this.turf.polygon([poly1Outer, ...poly1Holes], polygonFeature.properties);
      const candidateB = this.turf.polygon([poly2Outer, ...poly2Holes], polygonFeature.properties);

      // 9. 清理坐标（修复自相交，保留原始精度）
      const cleanedA = this._cleanPolygon(candidateA);
      const cleanedB = this._cleanPolygon(candidateB);

      // 10. 面积对比：保留大面、移除小面
      const areaA = this.turf.area(cleanedA);
      const areaB = this.turf.area(cleanedB);
      const minValidArea = 0.0001; // 极小面过滤阈值

      // 校验有效面积
      if (areaA < minValidArea && areaB < minValidArea) {
        console.error('两个候选面面积均过小，修整失败');
        return null;
      }

      // 选择面积大的面作为最终结果
      let finalResult;
      if (areaA >= areaB) {
        finalResult = cleanedA;
        console.log(`保留候选面A（面积：${areaA.toFixed(6)}），移除候选面B（面积：${areaB.toFixed(6)}）`);
      } else {
        finalResult = cleanedB;
        console.log(`保留候选面B（面积：${areaB.toFixed(6)}），移除候选面A（面积：${areaA.toFixed(6)}）`);
      }

      // 补充属性（参考分割工具的属性规则）
      finalResult.properties = {
        ...polygonFeature.properties,
        trim: true,
        trimTime: Date.now(),
        trimId: `${polygonFeature.properties.gid || 'poly'}_trim_0`,
        candidateAreaA: areaA,
        candidateAreaB: areaB,
        selectedByArea: true,
        selectedCandidate: areaA >= areaB ? 'A' : 'B',
        innerRingsCount: finalResult.geometry.coordinates.length - 1,
        originalInnerRingsCount: originalHoles.length
      };
      const originalArea = this.turf.area(polygonFeature);
const finalArea = this.turf.area(finalResult);
console.log('原始面积：', originalArea.toFixed(6));
console.log('修整后面积：', finalArea.toFixed(6));

// 检查几何是否一致
const isSameGeometry = JSON.stringify(finalResult.geometry.coordinates) === JSON.stringify(polygonFeature.geometry.coordinates);
if (isSameGeometry) {
  console.warn('修整后几何与原始几何一致，可能是修整线无效');
}

      return finalResult;
    } catch (error) {
      console.error('修整多边形失败:', error);
      return null;
    }
  }

  /**
   * 归一化为单Polygon（处理MultiPolygon）
   * @private
   */
  _normalizeToPolygon(geoJSON) {
    const feature = this.turf.feature(geoJSON.geometry);
    if (feature.geometry.type === 'MultiPolygon') {
      // 取第一个Polygon（和分割工具逻辑一致）
      return this.turf.polygon(feature.geometry.coordinates[0], feature.properties);
    } else if (feature.geometry.type === 'Polygon') {
      return feature;
    } else {
      throw new Error(`仅支持Polygon/MultiPolygon类型，当前为${feature.geometry.type}`);
    }
  }

  /**
   * 查找修整线与多边形边界的有效交点对（参考分割工具_setFloors）
   * @private
   */
  _findValidIntersectionPair(boundaryLine, trimLine) {
     const intersections = this.turf.lineIntersect(boundaryLine, trimLine).features;
  if (intersections.length < 2) return null;

  // 1. 过滤无效交点（必须在边界线段上，非顶点）
  const validPoints = [];
  for (const p of intersections) {
    const pt = p.geometry.coordinates;
    let isOnSegment = false;
    // 检查是否在边界线段上（非顶点）
    for (let i = 0; i < boundaryLine.geometry.coordinates.length - 1; i++) {
      const a = boundaryLine.geometry.coordinates[i];
      const b = boundaryLine.geometry.coordinates[i + 1];
      if (this._isPointOnSegment(pt, a, b) &&
          this.turf.distance(this.turf.point(pt), this.turf.point(a)) > this.EPS &&
          this.turf.distance(this.turf.point(pt), this.turf.point(b)) > this.EPS) {
        isOnSegment = true;
        break;
      }
    }
    if (isOnSegment) validPoints.push(pt);
  }

  if (validPoints.length < 2) return null;

  // 2. 去重（距离 > EPS）
  const uniquePoints = [];
  for (const pt of validPoints) {
    const isDuplicate = uniquePoints.some(u =>
      this.turf.distance(this.turf.point(u), this.turf.point(pt)) < this.EPS
    );
    if (!isDuplicate) uniquePoints.push(pt);
  }

  if (uniquePoints.length < 2) return null;

  // 3. 按修整线方向排序
  uniquePoints.sort((a, b) => {
    const distA = this.turf.nearestPointOnLine(trimLine, this.turf.point(a)).properties.location;
    const distB = this.turf.nearestPointOnLine(trimLine, this.turf.point(b)).properties.location;
    return distA - distB;
  });

  return uniquePoints.slice(0, 2);
  }

  /**
   * 手动切割外环（100%保留原始坐标，参考分割工具_manualSplitRing）
   * @private
   */
  _manualSplitRing(ringCoords, p1, p2) {
    // 移除闭合点，保留原始坐标
  const ring = [...ringCoords.slice(0, -1)];

  // 修复：遍历到倒数第一个点（i < ring.length - 1）
  const insertPoint = (pt) => {
    // 先检查是否已存在该点
    for (let i = 0; i < ring.length; i++) {
      if (this.turf.distance(this.turf.point(ring[i]), this.turf.point(pt)) < this.EPS) {
        return; // 已存在，无需插入
      }
    }
    // 插入到线段中间
    for (let i = 0; i < ring.length - 1; i++) {
      const a = ring[i], b = ring[i + 1];
      if (this._isPointOnSegment(pt, a, b)) {
        ring.splice(i + 1, 0, pt);
        return;
      }
    }
    // 无有效线段，返回null（切割失败）
    throw new Error(`交点 ${pt} 不在多边形外环线段上`);
  };

  try {
    insertPoint(p1);
    insertPoint(p2);
  } catch (e) {
    console.error('插入交点失败：', e);
    return [ringCoords, ringCoords]; // 返回原环，避免报错
  }

  // 查找交点索引
  const idx1 = this._findPointIndex(ring, p1);
  const idx2 = this._findPointIndex(ring, p2);

  if (idx1 === -1 || idx2 === -1 || idx1 === idx2) {
    console.warn('交点索引无效，切割失败');
    return [ringCoords, ringCoords];
  }

  // 切割为两段
  let part1, part2;
  if (idx1 < idx2) {
    part1 = ring.slice(idx1, idx2 + 1);
    part2 = ring.slice(idx2).concat(ring.slice(0, idx1 + 1));
  } else {
    part1 = ring.slice(idx2, idx1 + 1);
    part2 = ring.slice(idx1).concat(ring.slice(0, idx2 + 1));
  }

  // 闭合环（确保首尾一致）
  part1 = [...part1, part1[0]];
  part2 = [...part2, part2[0]];

  // 验证切割结果
  console.log('切割后环1长度：', part1.length);
  console.log('切割后环2长度：', part2.length);
  return [part1, part2];
  }

  /**
   * 手动切割修整线（参考分割工具_manualSplitLine）
   * @private
   */
  _manualSplitLine(lineCoords, p1, p2) {
    const line = [...lineCoords];

    // 插入交点到线中
    const insertPoint = (pt) => {
      for (let i = 0; i < line.length; i++) {
        const a = line[i], b = line[i + 1];
        if (this._isPointOnSegment(pt, a, b)) {
          line.splice(i + 1, 0, pt);
          return;
        }
      }
      line.push(pt);
    };
    insertPoint(p1);
    insertPoint(p2);

    // 查找交点索引并切割
    const idx1 = this._findPointIndex(line, p1);
    const idx2 = this._findPointIndex(line, p2);
    return idx1 < idx2 ? line.slice(idx1, idx2 + 1) : line.slice(idx2, idx1 + 1);
  }

  /**
   * 拼接环和修整线（参考分割工具_connectLine）
   * @private
   */
  _connectRingAndLine(ring, lineCoords) {
    if (lineCoords.length < 2) return ring; // 空修整线，返回原环

  const ringEnd = ring[ring.length - 2]; // 倒数第二个点（排除闭合点）
  const lineStart = lineCoords[0];
  const lineEnd = lineCoords[lineCoords.length - 1];

  // 修复：增加距离阈值，避免精度误差
  const distToStart = this.turf.distance(this.turf.point(ringEnd), this.turf.point(lineStart));
  const distToEnd = this.turf.distance(this.turf.point(ringEnd), this.turf.point(lineEnd));

  let mergedLine;
  if (distToStart < this.EPS * 10) {
    mergedLine = [...ring.slice(0, -1), ...lineCoords.slice(1)];
  } else if (distToEnd < this.EPS * 10) {
    mergedLine = [...ring.slice(0, -1), ...lineCoords.reverse().slice(1)];
  } else {
    // 无匹配端点，直接拼接（避免返回原环）
    mergedLine = [...ring.slice(0, -1), ...lineCoords];
  }

  // 闭合环并去重
  mergedLine = [...new Set(mergedLine.map(pt => pt.join(',')))].map(str => str.split(',').map(Number));
  mergedLine.push(mergedLine[0]);

  // 验证拼接结果
  console.log('拼接前环长度：', ring.length);
  console.log('拼接后环长度：', mergedLine.length);
  return mergedLine;
  }

  /**
   * 空洞归属判断（参考分割工具_singleClip）
   * @private
   */
  _assignHolesToPolygons(holes, poly1Outer, poly2Outer) {
    const poly1Holes = [], poly2Holes = [];
    const tempPoly1 = this.turf.polygon([poly1Outer]);
    const tempPoly2 = this.turf.polygon([poly2Outer]);

    for (const hole of holes) {
      const center = this.turf.centroid(this.turf.polygon([hole]));
      const in1 = this.turf.booleanPointInPolygon(center, tempPoly1);
      const in2 = this.turf.booleanPointInPolygon(center, tempPoly2);

      if (in1 && !in2) {
        poly1Holes.push(hole);
      } else if (in2 && !in1) {
        poly2Holes.push(hole);
      } else if (in1 && in2) {
        // 同时在两个面内时，按距离交点的远近分配
        const p1 = this.turf.point(poly1Outer[0]);
        const d1 = this.turf.distance(center, p1);
        const d2 = this.turf.distance(center, this.turf.point(poly2Outer[0]));
        d1 < d2 ? poly1Holes.push(hole) : poly2Holes.push(hole);
      }
    }

    return { poly1Holes, poly2Holes };
  }

  /**
   * 清理多边形（修复自相交，保留原始坐标）
   * @private
   */
  _cleanPolygon(poly) {
    let cleaned = this.turf.cleanCoords(poly);
    // 修复自相交（不简化坐标）
    const kinks = this.turf.kinks(cleaned);
    if (kinks.features.length > 0) {
      cleaned = this.turf.polygon(
        cleaned.geometry.coordinates,
        cleaned.properties
      );
    }
    return cleaned;
  }

  /**
   * 查找点在坐标数组中的索引（参考分割工具_findPointIndex）
   * @private
   */
  _findPointIndex(coords, pt) {
    for (let i = 0; i < coords.length; i++) {
      if (this.turf.distance(this.turf.point(coords[i]), this.turf.point(pt)) < this.EPS) {
        return i;
      }
    }
    return -1;
  }

  /**
   * 判断点是否在线段上（参考分割工具_isPointOnSegment）
   * @private
   */
  _isPointOnSegment(pt, a, b) {
    const cross = (pt[0] - a[0]) * (b[1] - a[1]) - (pt[1] - a[1]) * (b[0] - a[0]);
    if (Math.abs(cross) > this.EPS) return false;

    const minX = Math.min(a[0], b[0]), maxX = Math.max(a[0], b[0]);
    const minY = Math.min(a[1], b[1]), maxY = Math.max(a[1], b[1]);

    return pt[0] >= minX - this.EPS && pt[0] <= maxX + this.EPS &&
      pt[1] >= minY - this.EPS && pt[1] <= maxY + this.EPS;
  }

  /**
   * 移除小面积碎块（保留空洞，兼容原有方法）
   * @public
   */
  removeSmallFragments(polygonGeoJSON, minArea) {
    const multiPolygon = this.turf.geomType(polygonGeoJSON) === 'Polygon'
      ? this.turf.multiPolygon([polygonGeoJSON.geometry.coordinates])
      : polygonGeoJSON;

    const validPolygons = [];
    multiPolygon.geometry.coordinates.forEach(coords => {
      const poly = this.turf.polygon(coords);
      const area = this.turf.area(poly);
      if (area >= minArea) {
        validPolygons.push(coords);
      }
    });

    const result = this.turf.multiPolygon(validPolygons);
    result.properties = {
      ...polygonGeoJSON.properties,
      cleaned: true,
      cleanTime: Date.now(),
      innerRingsPreserved: true
    };
    return validPolygons.length ? result : polygonGeoJSON;
  }
}

// ========== 导出风格对齐分割工具 ==========
const polygonTrimmer = new PolygonTrimmer();

/**
 * 对外暴露的整形方法（和splitPolygon写法一致）
 * @param {Object} targetPolygon - 目标多边形GeoJSON
 * @param {Object} trimLine - 整形线GeoJSON
 * @returns {Object|null} 整形结果（面积大的那个面）
 */
export function trimPolygon(targetPolygon, trimLine) {
  try {
    const trimResult = polygonTrimmer.trimPolygon(targetPolygon, trimLine);
    // 统一返回数组格式（和splitPolygon的返回值对齐）
    return trimResult ? [trimResult] : null;
  } catch (error) {
    console.error('多边形整形出错：', error);
    return null;
  }
}

/**
 * 对外暴露的移除小碎块方法
 * @param {Object} targetPolygon - 目标多边形GeoJSON
 * @param {number} minArea - 最小保留面积
 * @returns {Object|null} 清理结果
 */
export function removeSmallFragments(targetPolygon, minArea) {
  try {
    return polygonTrimmer.removeSmallFragments(targetPolygon, minArea);
  } catch (error) {
    console.error('移除小碎块出错：', error);
    return null;
  }
}

/**
 * 创建整形线（和createSplitLine写法一致）
 * @param {Array} start - 起点 [x,y]
 * @param {Array} end - 终点 [x,y]
 * @returns {Object|null} 整形线GeoJSON
 */
export function createTrimLine(start, end) {
  if (!start || !end || start.length !== 2 || end.length !== 2) return null;
  return turf.lineString([start, end], { name: 'trim-line' });
}

5.3 地图页面使用,分步骤的，不可直接复制，地图涉及到的刷新结果可以参考博主写的这篇文章：

Mapbox GL JS 自研面要素整形工具开发实录-CSDN博客

javascript 复制代码
import { MapPureSplitTool } from '@/utils/map/mapSplitTool'
//分割
let splitTool: MapPureSplitTool | null = null;
let isSplitMode = false

// 初始化分割工具
splitTool = new MapPureSplitTool(map, draw);

const segmentation = () => {
    console.log("进入分割");
    if (!map) {
        ElMessage.warning("地图未初始化完成，无法分割");
        return;
    }
    // 已激活 → 直接退出
    if (!splitTool) return
    // 已经开启 → 直接彻底关闭
    if (isSplitMode) {
        splitTool.exitSplit()  // 关闭工具
        closeDrawLayer()                // 清理地图
        isSplitMode = false
        startFeatureSelect()
        return
    }
    stopFeatureSelect()
    // 未开启 → 只进入一次
    isSplitMode = true
    // 启动分割
    splitTool.startSplit()
    splitTool.onSplitComplete = (originalFeature, splitResult) => {

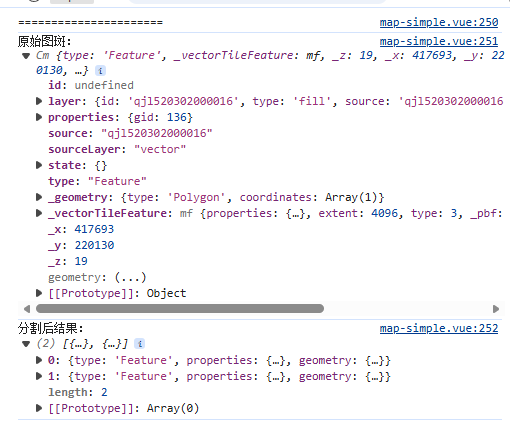

        console.log('======================')
        console.log('原始图斑：', originalFeature)
        console.log('分割后结果：', splitResult)
        console.log('======================')
        //提交到后端
        submitSplitSurgery(originalFeature, splitResult)
        isSplitMode = false;
        setTimeout(() => {
            segmentation();
        }, 100);
    }
    splitTool.onError = () => {
        isSplitMode = false;
        setTimeout(() => {
            segmentation();
        }, 200);
    };
};


const submitSplitSurgery = async (oldData, newData) => {
    const res = await savePlasticToServer(oldData, newData)
    if (res.success) {
        // 成功 → 刷新图层
        layerRefresh.refreshLayer(oldData.layer.id, cancelSplit)

    }
};

// 取消分割
const cancelSplit = () => {
    if (!draw || !map) return
    // 1. 退出模式
    splitTool?.exitSplit()
    // 1. 切回普通选择模式
    draw.changeMode('simple_select')
    // 2. 清空地图上画的线/面
    draw.deleteAll()
    // 3. 彻底关闭状态
    isSplitMode = false
    startFeatureSelect()
}

5.4 打印结果

相关推荐
计算机安禾3 小时前
【c++面向对象编程】第37篇：面向对象设计原则（一）：单一职责与开闭原则
开发语言·c++·开闭原则
小明同学013 小时前
C++后端项目：统一大模型接入 SDK（三）
开发语言·c++
Brilliantwxx3 小时前
【C++】 继承与多态（下）
开发语言·c++
C+++Python3 小时前
C++考试语法知识
开发语言·c++
秋収冬藏3 小时前
第一章：Dify 整体架构总览
前端
时光不负努力3 小时前
阶段 6：前端工程体系 - 企业级落地
前端
KaMeidebaby3 小时前
卡梅德生物技术快报｜多肽库筛选技术构建药物递送功能肽库：流程、算法与质控体
前端·数据库·其他·百度·新浪微博
李剑一3 小时前
字节一面，考察的够全面的啊！面试官：请分阶段解释一下从输入URL到页面渲染整个链路中的关键环节和可观测点
前端
xChive3 小时前
前端请求取消：用 AbortController 从 fetch 到 axios
前端·vue.js·axios·fetch·abortcontroller
热门推荐
01GitHub 镜像站点02Codex 接入 DeepSeek API 完整配置文档03CC-Switch & Claude 基于 Linux 服务器安装使用指南04几个好用的ip纯净度检测网站05裂开！ChatGPT 居然开始要手机号验证，附详细解决方法06用了半年 OpenRouter，我换到了 Ofox.ai — 两个 AI API 聚合平台的真实对比07【踩坑记录 | 第一篇】微软商店无法使用时，如何手动安装 OpenAI Codex？附`.msix`文件系统错误解决方法08【AI】2026 年具身智能模型和世界模型总结09装上就回不去了：CodeGraph 让 AI 编程效率飙升 92%，它到底做了什么？10codex app每次打开重连5次Reconnecting问题解决
