一、项目介绍

数字图像具有数据量大、像素间相关性强、视觉冗余度高的特点, 传统的字节级加密 (如 AES) 直接作用于图像比特流虽能保密, 但无法破坏图像在空间域的统计特征. 本项目采用 "Arnold 置乱 + 明文相关 Logistic 混沌扩散 + AES + SHA-256" 的组合方案:

Arnold 置乱 打破像素位置相关性, 降低相邻像素相关系数.
明文相关 Logistic 混沌扩散 借助混沌系统的初值敏感性, 将像素值映射到近似均匀分布, 提升信息熵; 且 Logistic 初值由 SHA-256(明文) 参与派生, 实现"明文 1 bit 变化 → 全图变化"的雪崩效应, 满足差分攻击鲁棒性 (NPCR/UACI) 的标准定义.
AES 在字节流层做强加密, 抵御已知明文攻击.
SHA-256 提供端到端完整性校验, 应对信道破坏.

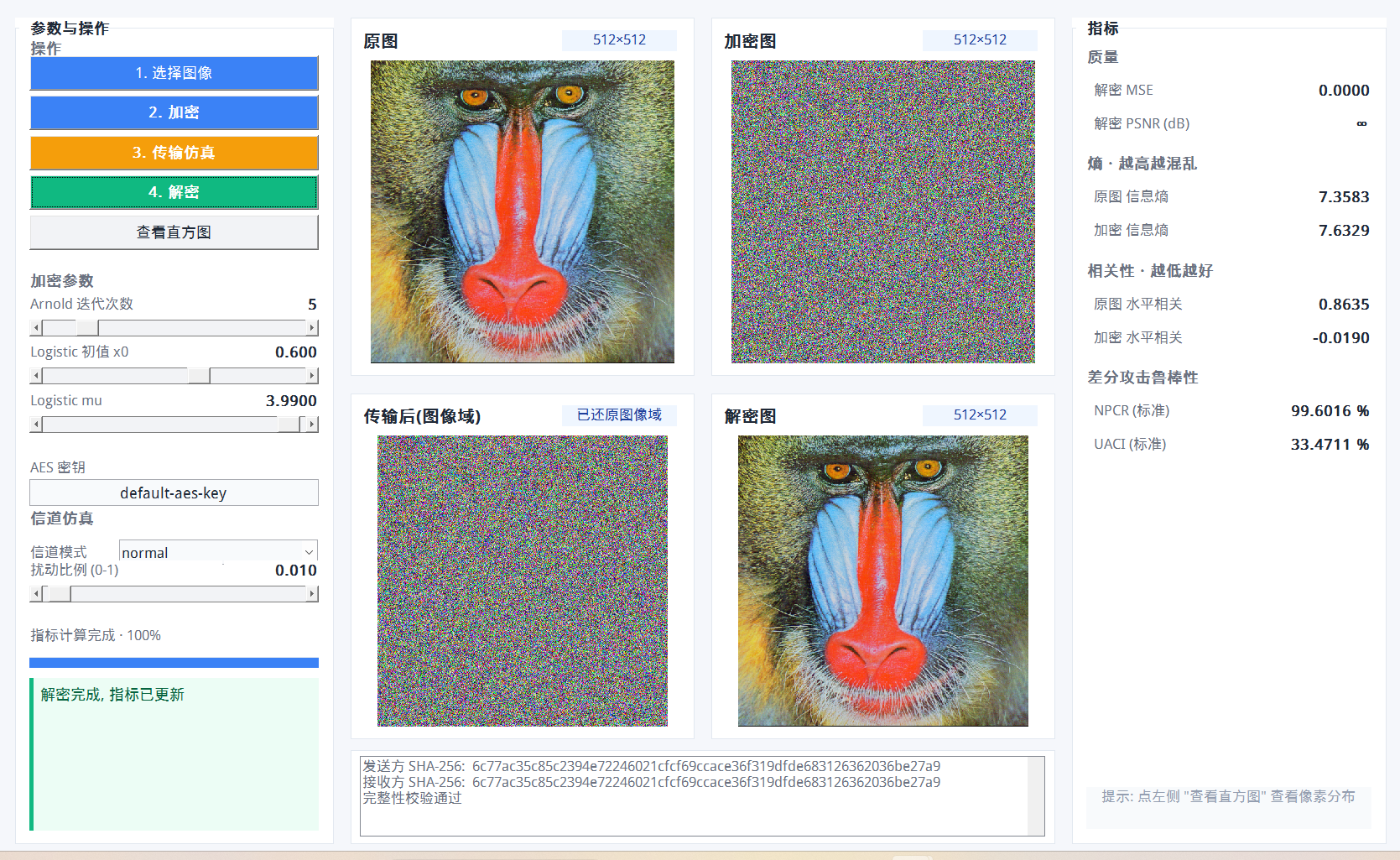

并配有 GUI 可视化界面，平台支持灰度图与彩色图，可一键完成加密 → 信道传输 → 完整性校验 → 解密恢复，并实时输出

PSNR、信息熵、相邻像素相关性、NPCR、UACI 等量化指标。

二、整体技术路线

原图 → 方阵补齐 → Arnold 置乱 → Logistic 混沌扩散(XOR)

→ 序列化字节流 → AES-128 加密 → SHA-256 摘要

→ 信道仿真(normal/noise/loss/tamper)

→ 哈希校验 → AES 解密 → Logistic 逆扩散 → Arnold 逆置乱 → 恢复图

三、核心算法与公式

N：正方形图像行列像素总数(x,y)：原始图像像素坐标(x′,y′)：Arnold置乱后像素坐标μ：Logistic混沌系统控制参数xn：Logistic混沌迭代序列浮点值x0：Logistic混沌序列初始值kn：8位混沌密钥流序列(0∼255)P：明文图像像素值C：密文图像像素值KAES：AES−128加密密钥H：SHA−256哈希校验值 N：正方形图像行列像素总数 (x,y)：原始图像像素坐标 (x',y')：Arnold置乱后像素坐标 \mu：Logistic混沌系统控制参数 x_n：Logistic混沌迭代序列浮点值 x_0：Logistic混沌序列初始值 k_n：8位混沌密钥流序列(0\sim255) P：明文图像像素值 C：密文图像像素值 K_{\text{AES}}：AES-128加密密钥 H：SHA-256哈希校验值 N：正方形图像行列像素总数(x,y)：原始图像像素坐标(x′,y′)：Arnold置乱后像素坐标μ：Logistic混沌系统控制参数xn：Logistic混沌迭代序列浮点值x0：Logistic混沌序列初始值kn：8位混沌密钥流序列(0∼255)P：明文图像像素值C：密文图像像素值KAES：AES−128加密密钥H：SHA−256哈希校验值

1、Arnold 猫映射置乱

正向加密公式

x′y′\]=\[1112\]\[xy\] mod N \\begin{bmatrix} x' \\\\ y' \\end{bmatrix} = \\begin{bmatrix} 1 \& 1 \\\\ 1 \& 2 \\end{bmatrix}\\begin{bmatrix} x \\\\ y \\end{bmatrix} \\bmod N \[x′y′\]=\[1112\]\[xy\]modN 逆向解密公式 \[xy\]=\[2−1−11\]\[x′y′\] mod N \\begin{bmatrix} x \\\\ y \\end{bmatrix} = \\begin{bmatrix} 2 \& -1 \\\\ -1 \& 1 \\end{bmatrix}\\begin{bmatrix} x' \\\\ y' \\end{bmatrix} \\bmod N \[xy\]=\[2−1−11\]\[x′y′\]modN #### 2、Logistic 混沌映射扩散公式 迭代公式 xn+1=μxn(1−xn),μ∈(3.57,4\],μ=3.99 x_{n+1} = \\mu x_n \\left(1 - x_n\\right),\\quad \\mu \\in (3.57,4\],\\mu=3.99 xn+1=μxn(1−xn),μ∈(3.57,4\],μ=3.99 密钥流生成公式 kn=⌊xn⋅1010⌋ mod 256 k_n = \\left\\lfloor x_n \\cdot 10\^{10} \\right\\rfloor \\bmod 256 kn=⌊xn⋅1010⌋mod256 像素加密 C=P⊕kn C = P \\oplus k_n C=P⊕kn 像素解密 P=C⊕kn P = C \\oplus k_n P=C⊕kn 混沌初值公式 x0=F(SHA-256(明文图像),AES密钥) x_0 = F\\left(\\text{SHA-256(明文图像)},\\text{AES密钥}\\right) x0=F(SHA-256(明文图像),AES密钥) #### 3、AES 密钥派生公式 KAES=SHA-256(用户口令)\[0:15\] K_{\\text{AES}} = \\text{SHA-256}(\\text{用户口令})\[0:15\] KAES=SHA-256(用户口令)\[0:15

4、SHA-256 完整性校验公式

H=SHA-256(C) H = \text{SHA-256}(C) H=SHA-256(C)

四、信道仿真

提供四种模式：

normal：理想信道
noise：随机位置替换为随机字节（高斯/突发噪声近似）
loss：随机位置置 0（丢包）
tamper：集中区间 +128 mod 256（恶意篡改）

五、优势

零第三方工具箱依赖：AES / SHA-256 全部走 MATLAB 自带 JVM
纯 .m GUI：开箱即用，无需 App Designer
明文耦合密钥流：抵御选择明文攻击 / 差分攻击

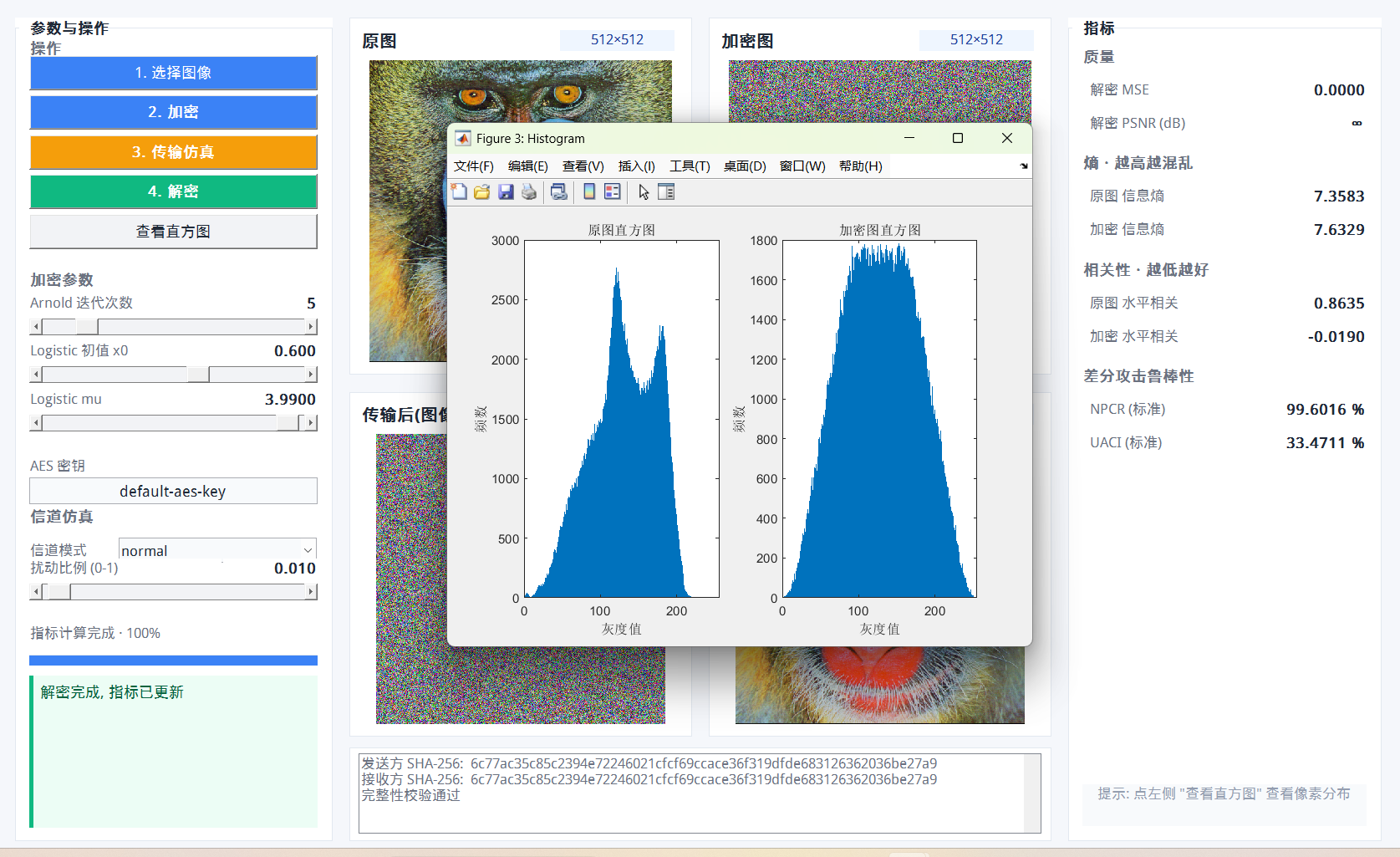

完整指标输出 + 直方图：直接用于实验报告与论文
批量扫描脚本：sweepResults.m / keySensitivity.m 自动生成密钥敏感性曲线
