零基础入门计算机组成原理：控制器章节全考点汇总 | 寄存器 + 控制存储器 + 微指令

CPU 核心寄存器功能（权威正确版・含教材常见错误辨析）

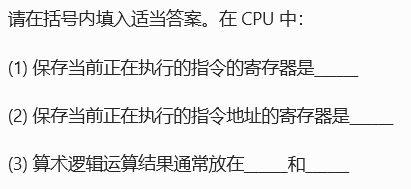

原题目

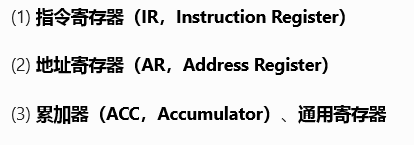

权威标准答案

教材常见错误辨析

寄存器缩写	全称	核心功能	程序员可见
IR	指令寄存器	保存当前正在执行的指令	❌
AR	地址寄存器	保存当前正在访问的主存地址（即当前指令地址）	❌
PC	程序计数器	保存下一条将要执行的指令地址	✅
ACC	累加器	存放 ALU 的操作数和运算结果	✅
MDR/DR	数据寄存器	CPU 与主存之间的数据缓冲	❌
PSW	程序状态字寄存器	保存程序运行状态（进位、溢出、中断等标志）	✅

寄存器	全称	唯一核心功能	位置	程序员能否直接访问
ACC（累加器）	Accumulator	存放 ALU 的操作数 和运算结果	运算器内部	✅ 可以
通用寄存器（R0~Rn）	General Purpose Register	灵活存放运算数据、地址、中间结果	运算器内部	✅ 可以
MDR（数据寄存器，也叫 DR）	Memory Data Register	CPU 与主存之间的数据缓冲	CPU 与主存的接口上	❌ 不能（由硬件自动控制）

保存当前正在执行的指令地址的寄存器是地址寄存器（AR）。程序计数器（PC）保存的是下一条将要执行的指令地址。

对比维度	程序计数器（PC）	地址寄存器（AR）
保存的地址	下一条将要执行的指令地址	当前正在执行的指令地址
时间点	指向未来	指向现在
核心功能	控制程序的执行流程，实现顺序执行和跳转	CPU 与主存之间的地址接口，负责向主存发送地址
程序员可见性	✅ 可见，汇编指令可以直接修改（如 JMP、CALL）	❌ 不可见，完全由硬件自动控制
值的变化时机	指令取出后立即自动加 1，或被跳转指令修改	每次取指时被 PC 赋值，在指令执行期间保持不变

控制存储器容量估算（含考试必看向上取整考点）

一、题目描述

假设某机器有 80 条指令，平均每条指令由 4 条微指令组成，其中有一条取指微指令是所有指令公用的。已知微指令长度为 32 位，请估算控制存储器容量。

---

二、前置核心概念

在解题前，必须明确两个决定答案正确性的关键概念：

1. 控制存储器（CM）：存放所有微程序的只读存储器（ROM），容量 = 微指令总条数 × 每条微指令的位数。
2. 半导体存储器的铁律 ：所有存储器的容量必须是 2 的整数次幂。这是由地址译码电路决定的：n 位地址线最多只能译码出 2^n 个唯一的存储单元，不存在能寻址 241 个单元的译码器。

---

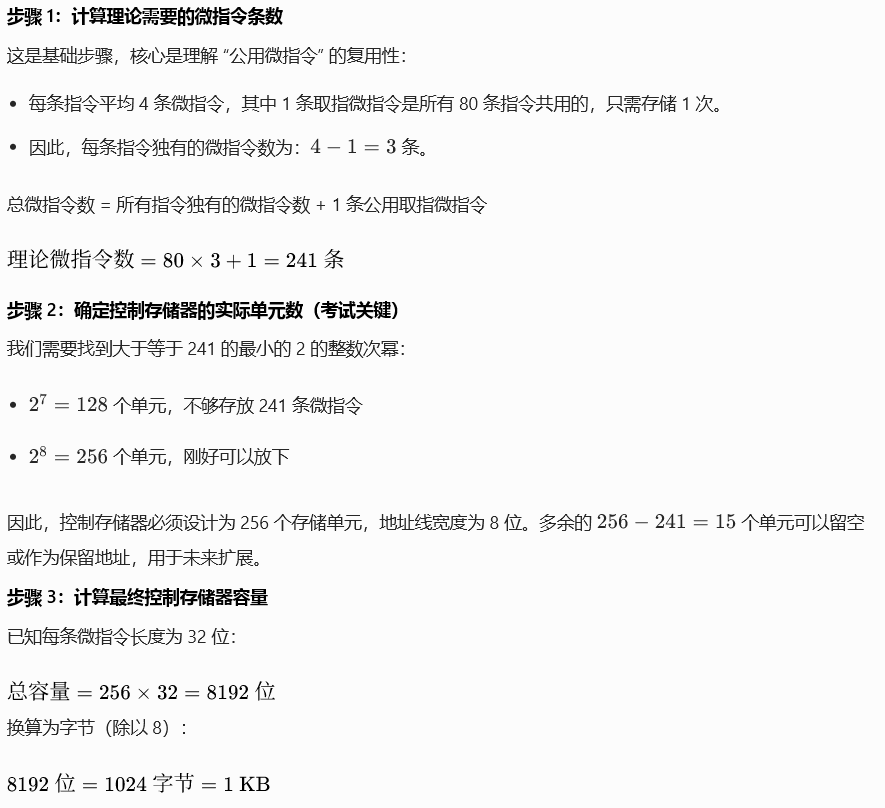

三、完整满分解答步骤

项目	理论估算值	工程实际值 & 考试满分答案
微指令条数	241 条	256 条
总容量	7712 位（964 字节）	8192 位（1KB）

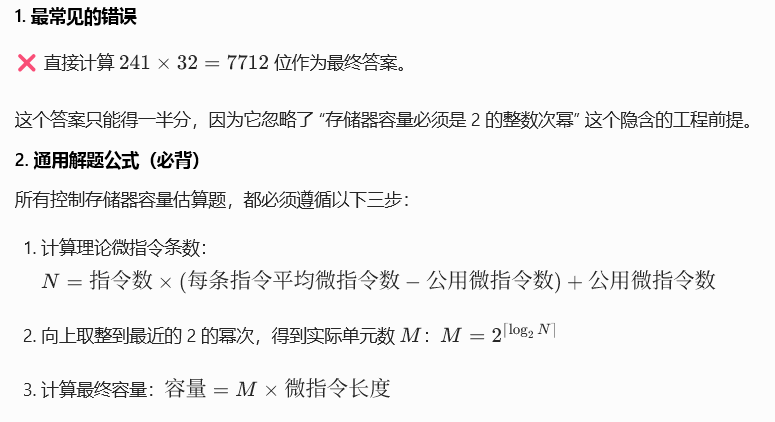

考试避坑指南

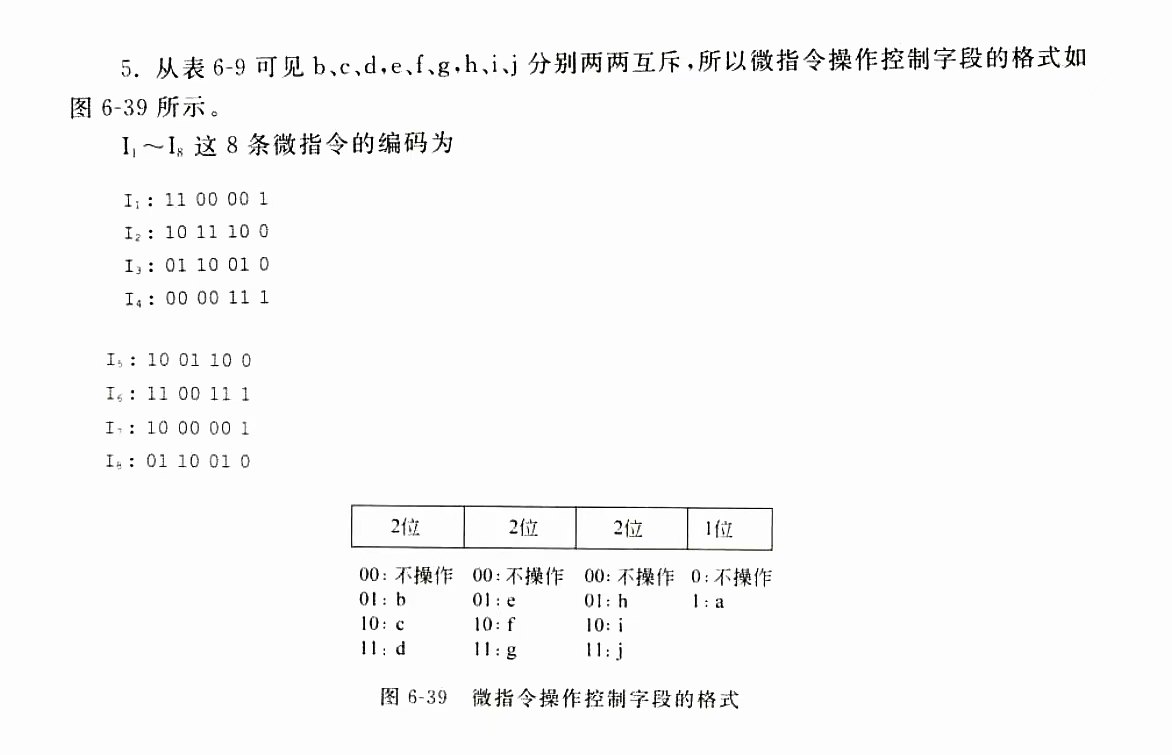

微指令控制字段编码（字段直接编码法・标准正确例题解析）

某机有 8 条微指令I1~I8，每条微指令所含的微命令控制信号如下表所示：

微指令	a	b	c	d	e	f	g	h	i	j
I1​	√			√
I2​			√				√		√
I3​		√				√		√
I4​	√									√
I5​			√		√				√
I6​	√			√						√
I7​	√		√
I8​		√				√		√

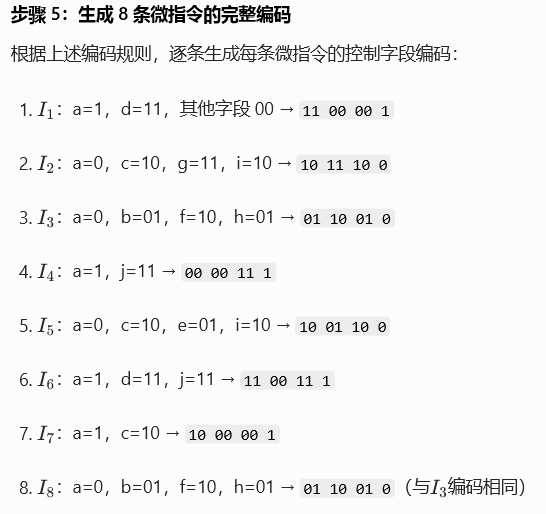

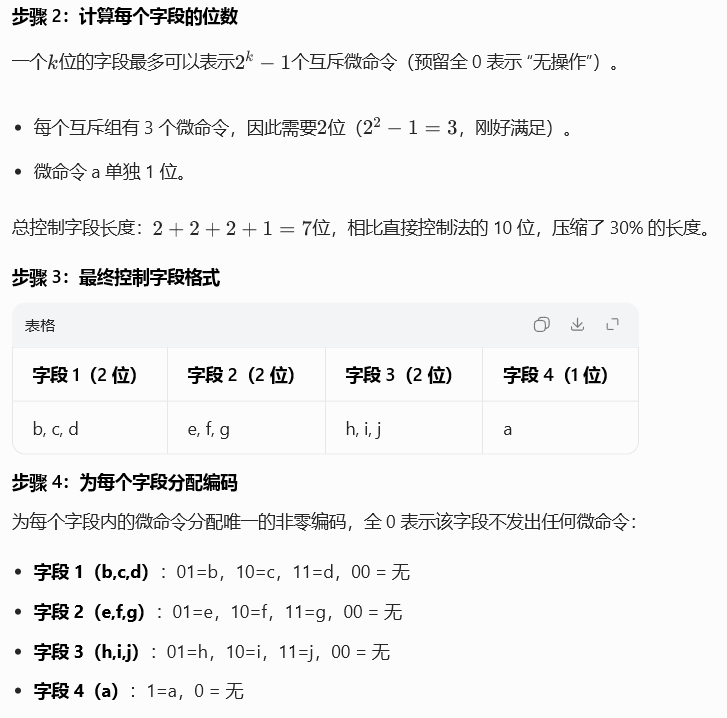

为 a、b、c、d、e、f、g、h、i、j 这 10 个微命令设计格式并安排编码。

步骤 1：严格分析微命令的互斥性

字段直接编码法的核心是将两两互斥（从未在同一条微指令中同时出现）的微命令放在同一个字段中。我们逐一分析：

• 第一组（互斥组 1）：b、c、d观察所有微指令，b、c、d 从未同时出现，满足互斥条件。
• 第二组（互斥组 2）：e、f、ge、f、g 也从未在同一条微指令中同时出现，满足互斥条件。
• 第三组（互斥组 3）：h、i、j h、i、j 同样从未同时出现，满足互斥条件。
• 微命令 a：与所有其他微命令都有同时出现的记录（如I1中 a 与 d 同时出现），属于全局相容微命令，必须单独作为一个字段。
