在Matlab中绘制质点运动轨迹图

吃好睡好便好2026-05-22 8:33

在Matlab里面，可以用comet( )函数生成一个顺着曲线轨迹运动的质点，这个曲线轨迹也称为"彗星轨迹"。整个过程是一个动态的过程，所以有参考书也把这个过程称为质点动画的制作。因为图片显示不出动态过程，所以博文里面表述为"质点运动轨迹图"，这个轨迹图相比普通曲线图，要多出一个小圆圈表示的质点。

在命令窗口输入以下程序：

Matlab 复制代码

t=0:pi/500:10*pi;
x=cos(t);
y=sin(t);
plot(x,y)
hold on
comet(x,y,0.03)
title('质点运动图')
xlabel('x')
ylabel('y')

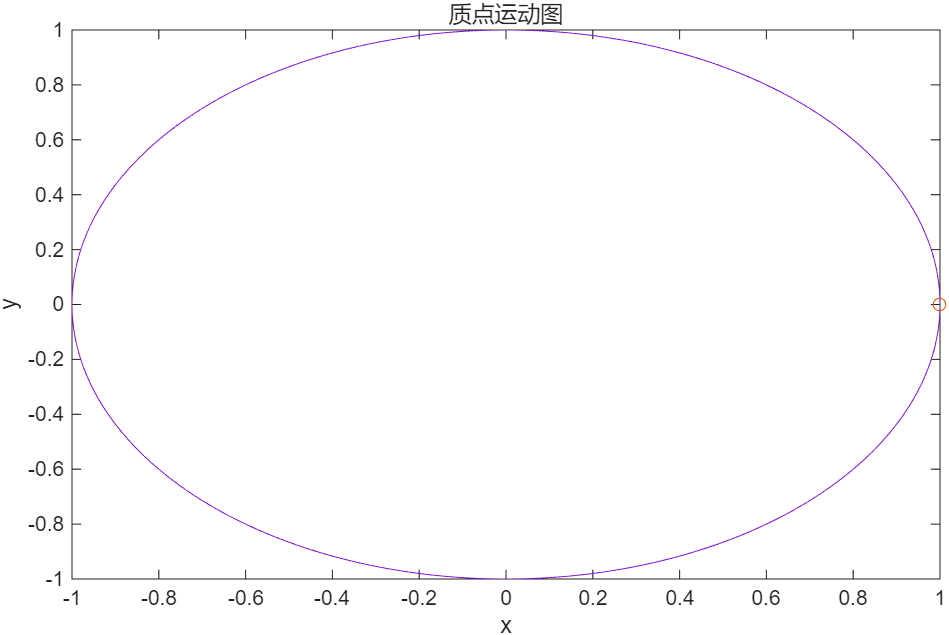

运行后得到如图1所示图形。

图1 质点运动轨迹图
