Spring AI Alibaba 1.x 系列【55】Interrupts 中断机制：静态中断源码分析

文章目录

[1. interruptBefore 模式](#1. interruptBefore 模式)
- [1.1 中断判断逻辑](#1.1 中断判断逻辑)
- [1.2 构建中断元数据](#1.2 构建中断元数据)
- [1.3 返回中断响应](#1.3 返回中断响应)
- [1.4 初始化【中断执行】上下文](#1.4 初始化【中断执行】上下文)
- [1.5 合并状态（BUG）](#1.5 合并状态（BUG）)
- [1.6 执行结束](#1.6 执行结束)
[2. interruptsAfter 模式](#2. interruptsAfter 模式)
- [2.1 设置 INTERRUPT_AFTER 标记](#2.1 设置 INTERRUPT_AFTER 标记)
- [2.2 动态计算下一个节点](#2.2 动态计算下一个节点)
[3. 中断时机对比](#3. 中断时机对比)

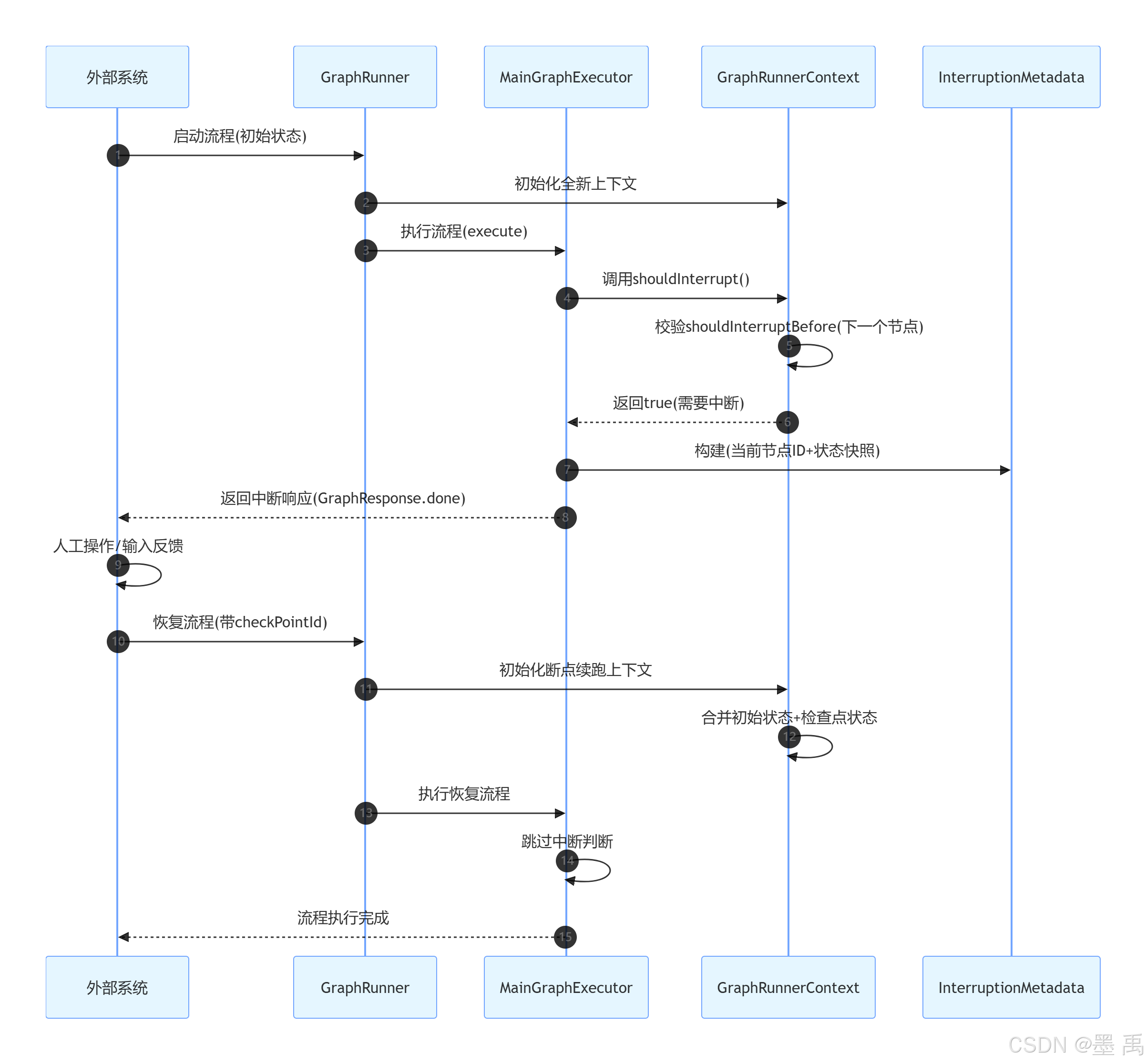

1. interruptBefore 模式

核心特性：

执行前中断：节点业务逻辑执行前触发
静态配置：节点 ID 配置在 interruptsBefore 列表
无动态路由：恢复后直接执行原节点

1.1 中断判断逻辑

MainGraphExecutor#execute 关于中断处理的核心逻辑：

中断判断：调用上下文方法，校验是否满足流程中断条件
元数据构建：记录当前节点 ID + 克隆的状态数据（防止原状态被篡改）
响应返回：返回流程中断完成的响应，携带中断信息

java 复制代码

		// 3. 判断是否需要中断 → 触发中断，返回中断元数据
		if (context.shouldInterrupt()) {
			InterruptionMetadata metadata = InterruptionMetadata
				.builder(context.getCurrentNodeId(), context.cloneState(context.getCurrentStateData()))
				.build();
			return Flux.just(GraphResponse.done(metadata));
		}

GraphRunnerContext#shouldInterrupt() 是中断判断的入口，只要执行前中断 或 执行后中断 满足一个，就会返回 true :

java 复制代码

/**
 * 判断当前流程是否需要中断
 * @return true-需要中断，false-不需要中断
 */
public boolean shouldInterrupt() {
    // 满足【节点执行前中断】 或 【节点执行后中断】 任一条件，即触发中断
    return shouldInterruptBefore(nextNodeId, currentNodeId)
            || shouldInterruptAfter(currentNodeId, nextNodeId);
}

执行前中断 shouldInterruptBefore() 判断：

java 复制代码

/**
 * 判断是否需要在【目标节点执行前】进行中断
 * @param nodeId 即将执行的下一个节点ID
 * @param previousNodeId 当前执行完成的节点ID
 * @return true-执行前中断，false-不中断
 */
private boolean shouldInterruptBefore(String nodeId, String previousNodeId) {
    // 无上一个节点（流程初始状态），不执行前置中断
    if (previousNodeId == null)
        return false;
    // 判断节点ID是否配置在【执行前中断点】集合中
    return compiledGraph.compileConfig.interruptsBefore().contains(nodeId);
}

执行后中断 shouldInterruptAfter() 判断：

java 复制代码

/**
 * 判断是否需要在【当前节点执行后】进行中断
 * @param nodeId 即将执行的下一个节点ID
 * @param previousNodeId 当前执行完成的节点ID
 * @return true-执行后中断，false-不中断
 */
private boolean shouldInterruptAfter(String nodeId, String previousNodeId) {
    // 无下一个节点 或 下一个节点与当前节点是同一个，不执行后置中断
    if (nodeId == null || Objects.equals(nodeId, previousNodeId))
        return false;

    // 满足任一条件则后置中断：
    // 1. 开启了条件边执行前中断 + 节点标记为固定后置中断节点
    // 2. 节点ID配置在【执行后中断点】集合中
    return (compiledGraph.compileConfig.interruptBeforeEdge() && Objects.equals(nodeId, INTERRUPT_AFTER))
            || compiledGraph.compileConfig.interruptsAfter().contains(nodeId);
}

1.2 构建中断元数据

需要中断时，会构建 InterruptionMetadata：

java 复制代码

                // 创建中断元数据，包含当前节点ID和状态
                InterruptionMetadata metadata = InterruptionMetadata
                    .builder(context.getCurrentNodeId(), context.cloneState(context.getCurrentStateData()))
                    .build();

构建参数：

currentNodeId：当前执行中断的节点名称
currentStateData：调用 overallState.data() 获取的状态 data 数据

build() 构建逻辑：

java 复制代码

// 1. 私有构造方法，只能通过内部 Builder 类创建对象
private InterruptionMetadata(Builder builder) {
    // 2. 调用父类构造方法，传入 builder 中的 nodeId 和 state
    super(builder.nodeId, builder.state);

    // 3. 给当前类的 metadata 字段赋值（直接引用 builder 中的值）
    this.metadata = builder.metadata();

    // 4. 给 toolFeedbacks 赋值：创建新 ArrayList，拷贝 builder 中的集合
    this.toolFeedbacks = new ArrayList<>(builder.toolFeedbacks);

    // 5. 安全赋值 toolsAutomaticallyApproved：空值防护
    if (builder.toolsAutomaticallyApproved != null) {
        this.toolsAutomaticallyApproved = builder.toolsAutomaticallyApproved;
    } else {
        // 6. 如果 builder 中为 null，赋值为空集合，避免后续 NPE
        this.toolsAutomaticallyApproved = new ArrayList<>();
    }
}

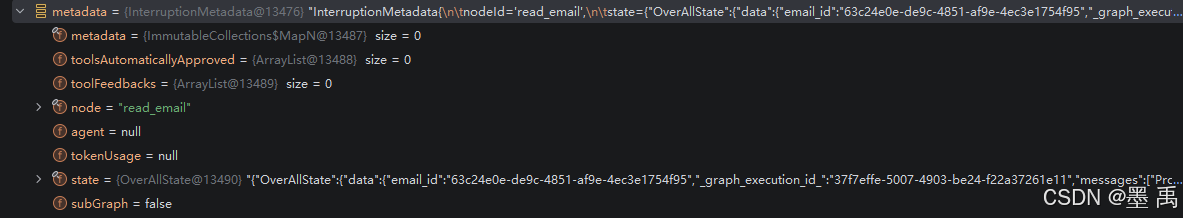

构建完成后的对象：

1.3 返回中断响应

MainGraphExecutor#execute 将中断数据包装为 GraphResponse 返回：

java 复制代码

return Flux.just(GraphResponse.done(metadata));

调用方需要判断输出类型为 InterruptionMetadata 时，说明流程中断了，需要向用户显示可处理的操作，用户执行操作后，进入到流程恢复阶段。

1.4 初始化【中断执行】上下文

用户操作后进入到流程恢复阶段，首先进入到 GraphRunner#run 方法初始化【执行】上下文，再调用执行器执行，和上篇动态中断一致。

1.5 合并状态（BUG）

和上篇动态中断一致。

1.6 执行结束

合并状态之后，说明这个暂停节点已经被正式恢复了，按照正常流程继续执行直到结束。

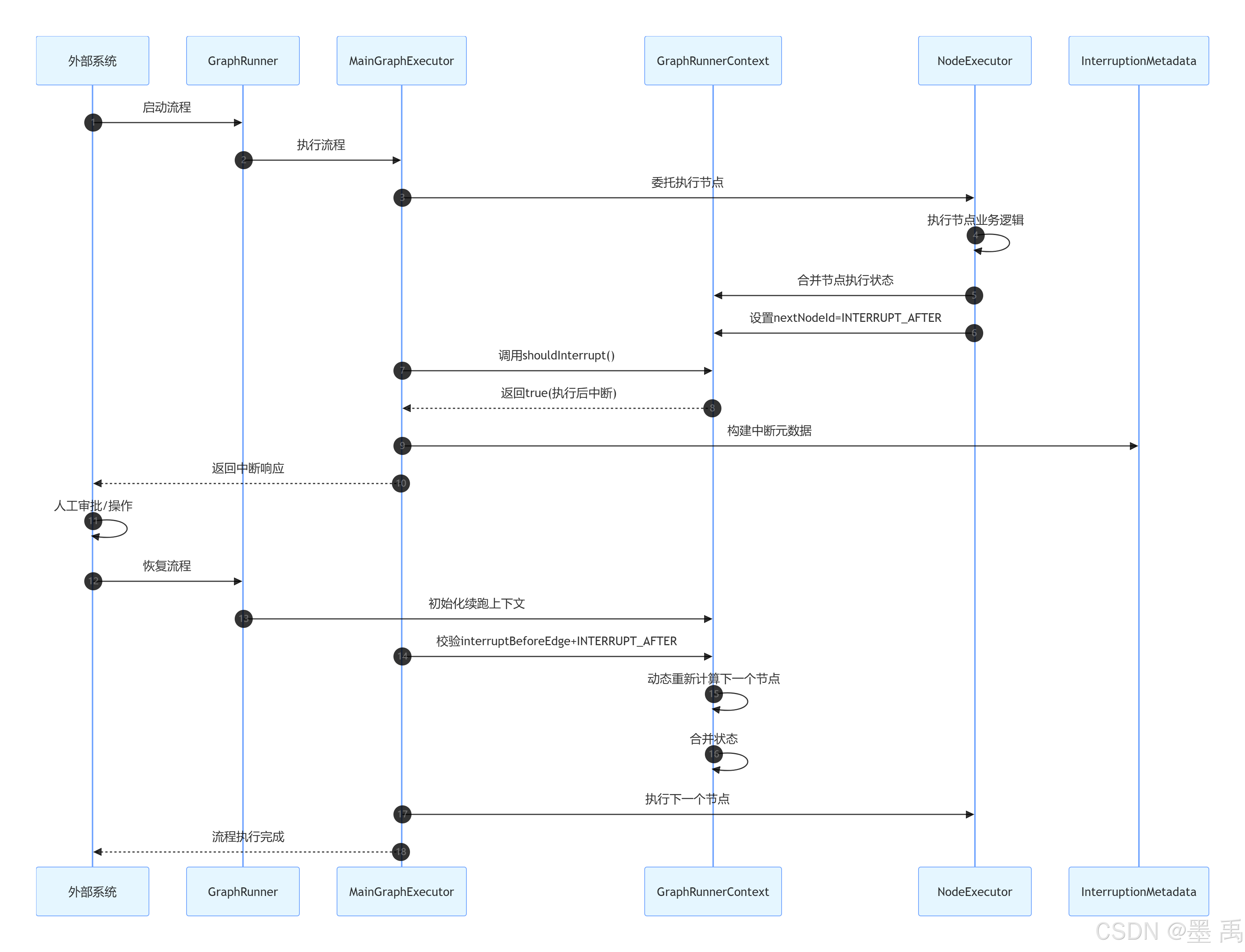

2. interruptsAfter 模式

核心特性：

执行后中断：节点业务逻辑执行完成后触发
动态路由：开启 interruptBeforeEdge，恢复时重新计算下一个节点

interruptsAfter 和 interruptBefore 的处理流程一致，主要区别是 interruptsAfter 支持配置 interruptBeforeEdge 参数，支持在恢复时动态计算下一个节点，所以下面只介绍下不一样的地方。

2.1 设置 INTERRUPT_AFTER 标记

在 NodeExecutor 节点执行完成处理时，当前节点是否配置了【执行后中断】，并开启了 interruptBeforeEdge 配置，会将下一个节点设置为固定的 INTERRUPT_AFTER：

java 复制代码

// 判断是否开启【边中断】机制 + 当前节点是否配置了【执行后中断】
if (context.getCompiledGraph().compileConfig.interruptBeforeEdge()
    && context.getCompiledGraph().compileConfig.interruptsAfter()
        .contains(context.getCurrentNodeId())) {

    // ==============================================
    // 场景：节点执行后，走【中断】，不自动走向下一个节点
    // 下一个节点设置为固定的 INTERRUPT_AFTER
    // ==============================================
    context.setNextNodeId(INTERRUPT_AFTER);
}
else {
    // ==============================================
    // 正常场景：根据当前状态 + 节点路由规则，计算下一个真实节点
    // ==============================================
    Command nextCommand = context.nextNodeId(context.getCurrentNodeId(), context.getCurrentStateData());
    context.setNextNodeId(nextCommand.gotoNode());
}

2.2 动态计算下一个节点

创建好上下文后，调用 MainGraphExecutor 执行中，进入到处理中断恢复处理逻辑，如果配置了 interruptBeforeEdge = true 且下一个节点是 INTERRUPT_AFTER ，说明要重新计算下一个节点：

java 复制代码

        // 从哪里中断的，由 创建上下文时设置
		final var resumeFrom = context.getResumeFromAndReset();
		if (resumeFrom.isPresent()) {
			// 开启延迟路由 + 当前是中断标记 → 重新计算下一个节点
			if (context.getCompiledGraph().compileConfig.interruptBeforeEdge()
				&& java.util.Objects.equals(context.getNextNodeId(), INTERRUPT_AFTER)) {
				var nextNode = context.nextNodeId(resumeFrom.get(), context.getCurrentStateData());
				context.setNextNodeId(nextNode.gotoNode());
				context.setCurrentNodeId(null);
			}
		}

3. 中断时机对比

中断类型	触发位置	状态已更新	nextNodeId 已计算	checkpoint 已创建	适用场景
`interruptsBefore`	MainGraphExecutor	❌	❌	❌	节点执行前审批
`interruptsAfter`	MainGraphExecutor	✅	✅	✅	节点执行后审批
`interruptBeforeEdge`	NodeExecutor	✅	❌ (INTERRUPT_AFTER)	✅	分支决策前审批
`InterruptableAction.interrupt()`	NodeExecutor	❌	❌	❌	自定义执行前中断
`InterruptableAction.interruptAfter()`	NodeExecutor	✅ (先合并)	✅	✅	自定义执行后中断
