【CanMV K210】传感器实验 BMP280 温度气压与高度检测

在智能硬件项目里，传感器负责把真实环境转换成程序能够处理的数据。温度、气压、湿度、光照、距离、姿态这些信息，本质上都是外部世界进入代码系统的入口。对于 Python 硬件编程而言，BMP280 气压传感器是一个很适合入门的实验对象，因为它通过 I2C 总线通信，既能练习传感器接线，也能理解设备地址、寄存器读取、数据补偿和循环采集这些真实工程中常见的开发逻辑。

本实验使用 CanMV K210 开发板连接 BMP280 气压传感器。程序通过软件 I2C 将 CanMV 的 IO7 作为 SCL、IO6 作为 SDA，与 BMP280 建立通信连接。运行后，程序会扫描 I2C 总线，自动判断 BMP280 常见地址 0x76 或 0x77，再持续读取温度和气压数据，并在终端中每隔 0.5 秒打印一次结果。

学习目标	说明
理解 I2C 传感器通信	掌握 SCL、SDA、设备地址和总线扫描之间的关系
认识 BMP280 数据读取流程	理解温度、气压数据并不是直接读取变量，而是来自芯片寄存器
掌握传感器地址判断	通过 `i2c.scan()` 判断模块实际地址是 `0x76` 还是 `0x77`
理解校准补偿	认识 BMP280 需要结合内部校准参数计算温度和气压
建立环境采集思路	为后续 LCD 显示、气压曲线、物联网上传和环境监测实验打基础

这段代码的重点不只是打印温度和气压，而是展示一个完整的 I2C 传感器读取流程：创建总线、扫描设备、读取校准参数、配置传感器工作模式、读取原始数据、完成补偿计算、循环输出结果。后续接入更多 I2C 传感器时，也可以沿用类似的开发思路。

理论基础

BMP280 是一类常见的温度与气压传感器模块。它内部会采集环境温度和大气压数据，但这些数据不会直接以"摄氏度"和"帕斯卡"的形式送到程序中，而是先保存在芯片内部寄存器里。主控板需要通过 I2C 总线读取寄存器，再结合 BMP280 内部存储的校准参数进行补偿计算，最终得到可读的温度和气压结果。

I2C 总线只需要两根核心通信线，SCL 负责时钟节奏，SDA 负责数据传输。多个 I2C 设备可以挂在同一条总线上，设备地址用于区分不同模块。BMP280 常见地址为 0x76 或 0x77，不同模块由于焊盘、电平或模块设计不同，实际地址可能不一样。因此本实验在创建总线后先执行 scan()，根据扫描结果自动选择可用地址。

BMP280 的数据读取还涉及补偿计算。传感器芯片内部存储了一组出厂校准参数，程序会从 0x88 到 0x9E 这些寄存器中读取温度和气压补偿参数。后续读取到原始温度和气压 ADC 数据后，驱动类会通过补偿公式计算出 temperature 和 pressure。这也是传感器实验中非常重要的一点：硬件返回的原始数据，很多时候需要经过驱动转换后才能成为业务层可直接使用的数据。
外部环境

温度与气压变化
BMP280 传感器

采集原始数据
内部寄存器

原始温度 / 原始气压 / 校准参数
I2C 总线

SCL = IO7 / SDA = IO6
CanMV K210

软件 I2C 读取寄存器
BMP280 驱动类

校准参数解析与补偿计算
Python 结果输出

temperature / pressure
串口终端

周期打印温度与气压
模块供电

VCC
公共地线

GND

这张流程图展示的是 BMP280 实验中的电路和数据链路。外部环境变化先被 BMP280 感知，传感器把原始测量值和校准参数保存在寄存器中，CanMV K210 通过 IO7、IO6 组成的软件 I2C 总线读取寄存器数据，驱动类再把原始数据转换成温度和气压结果。串口中看到的数值，已经不是芯片原始字节，而是经过驱动补偿后的计算结果。

从工程角度看，这类实验比普通 GPIO 亮灯更接近真实传感器开发。GPIO 实验通常只关心高低电平，而 BMP280 实验需要理解设备地址、寄存器、字节解析、校准参数、数据补偿和循环采样。后续学习温湿度传感器、姿态传感器、光照传感器或其他 I2C 模块时，这些概念会反复出现。

硬件设施

本实验围绕 CanMV K210 与 BMP280 气压传感器展开。代码没有使用 LCD、摄像头、按键、蜂鸣器、电机等模块，因此这些内容不作为当前实验重点。BMP280 通过 I2C 总线与开发板通信，程序侧主要依赖 machine.I2C 完成总线创建，依赖 fpioa_manager.fm 完成软件 I2C 引脚功能配置，依赖 ustruct.unpack 解析传感器内部校准参数。

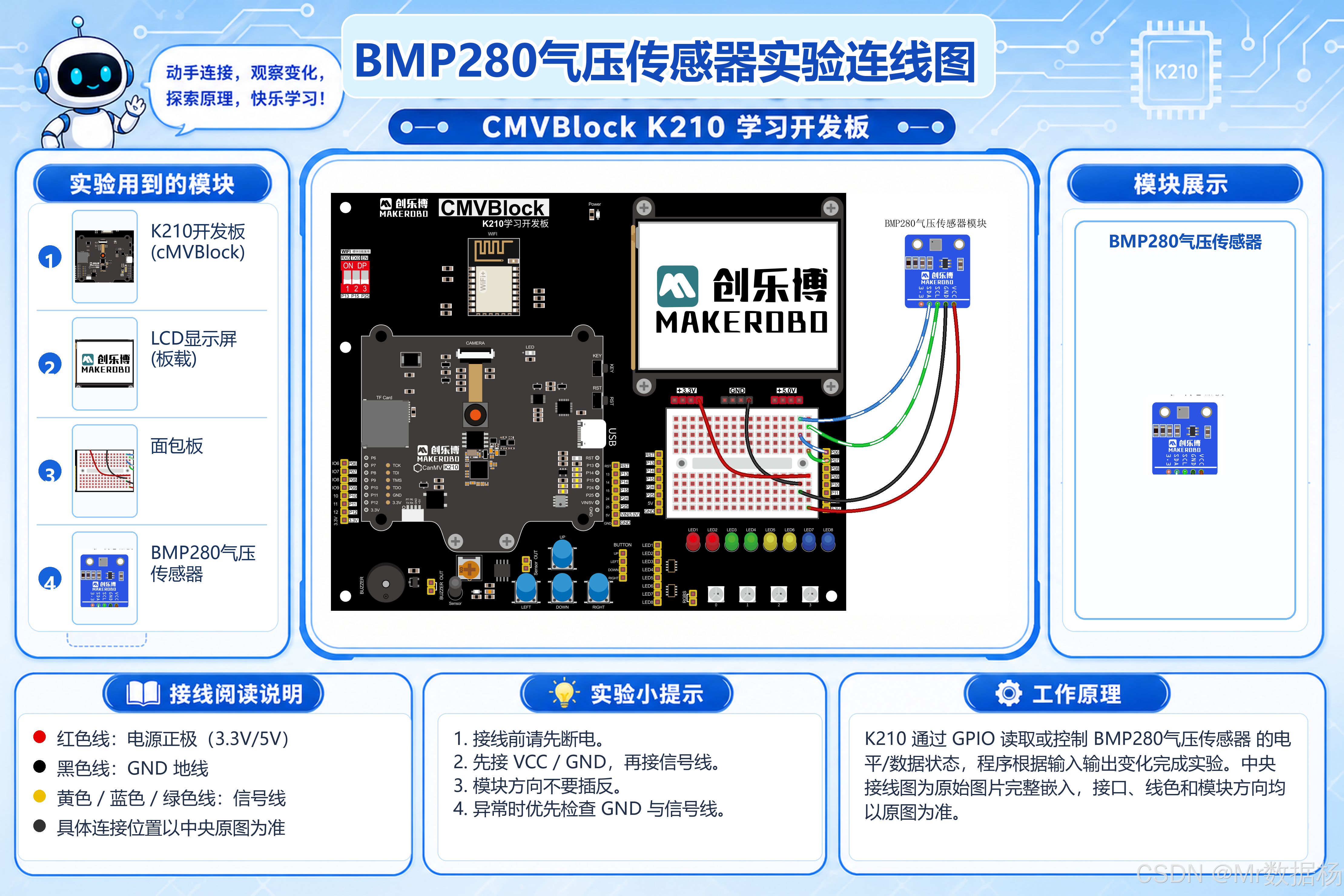

接线关系可以先通过下面这张图建立整体印象。BMP280 的 SCL 连接 CanMV IO7，SDA 连接 CanMV IO6，VCC 和 GND 分别连接电源与地线。实际供电电压需要结合模块丝印和模块板载电路判断，部分 BMP280 模块支持 3.3V / 5V，裸芯片类模块通常更偏向 3.3V 供电。

硬件 / 软件	作用	说明
CanMV K210 开发板	实验运行平台	负责执行 MicroPython 程序，并通过 IO6、IO7 与 BMP280 通信
BMP280 气压传感器	环境数据采集模块	用于读取温度和气压数据，常见 I2C 地址为 `0x76` 或 `0x77`
IO7	I2C 时钟线 SCL	根据代码和注释推导，连接 BMP280 的 SCL 引脚
IO6	I2C 数据线 SDA	根据代码和注释推导，连接 BMP280 的 SDA 引脚
`machine.I2C`	I2C 通信模块	创建软件 I2C 总线，并完成设备扫描、寄存器读写
`fpioa_manager.fm`	引脚功能映射模块	为软件 I2C 提供 GPIOHS 功能绑定
`micropython.const`	常量定义工具	用于定义 BMP280 工作模式、过采样、滤波和寄存器地址
`ustruct.unpack`	二进制数据解析工具	将 BMP280 内部寄存器中的字节数据解析成校准参数
`time`	延时控制模块	控制传感器数据读取间隔

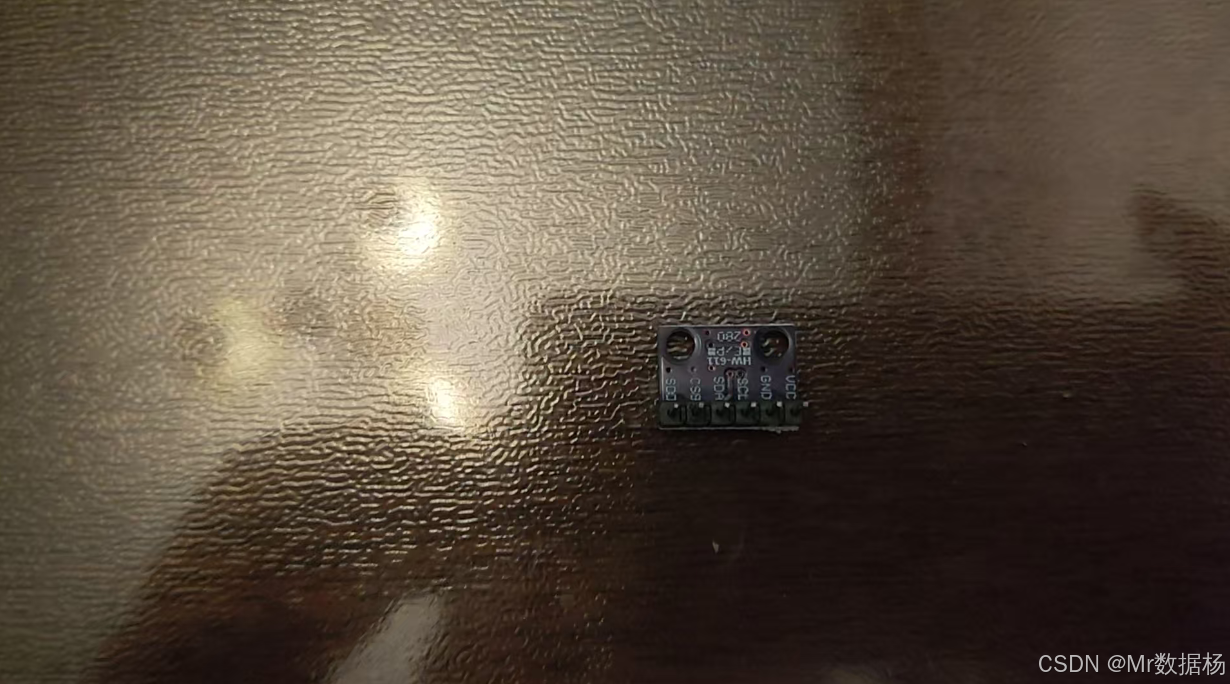

实验中用到的核心模块如下。BMP280 负责采集温度和气压，CanMV K210 负责运行程序和读取数据，连接线负责建立 VCC、GND、SCL、SDA 这四类基础连接。调试时不要只看模块是否插上，还要确认 SCL 和 SDA 没有接反。

BMP280 引脚	CanMV 引脚	通信功能	代码配置	说明
VCC	3.3V / 5V	电源输入	注释说明	为 BMP280 模块供电，实际电压以模块标识为准
GND	GND	公共地	注释说明	保证开发板与传感器具有相同电平参考
SCL	IO7	I2C 时钟线	`scl=7`	由开发板输出 I2C 时钟信号
SDA	IO6	I2C 数据线	`sda=6`	用于 I2C 数据读写
I2C 地址	`0x76` / `0x77`	设备地址	`i2c_bus.scan()`	程序自动扫描常见地址，优先使用扫描到的有效地址
GPIOHS1	软件 I2C SCL 映射	`gscl=fm.fpioa.GPIOHS1`	辅助软件 I2C 工作	为软件 I2C 时钟线绑定 GPIOHS 功能
GPIOHS2	软件 I2C SDA 映射	`gsda=fm.fpioa.GPIOHS2`	辅助软件 I2C 工作	为软件 I2C 数据线绑定 GPIOHS 功能

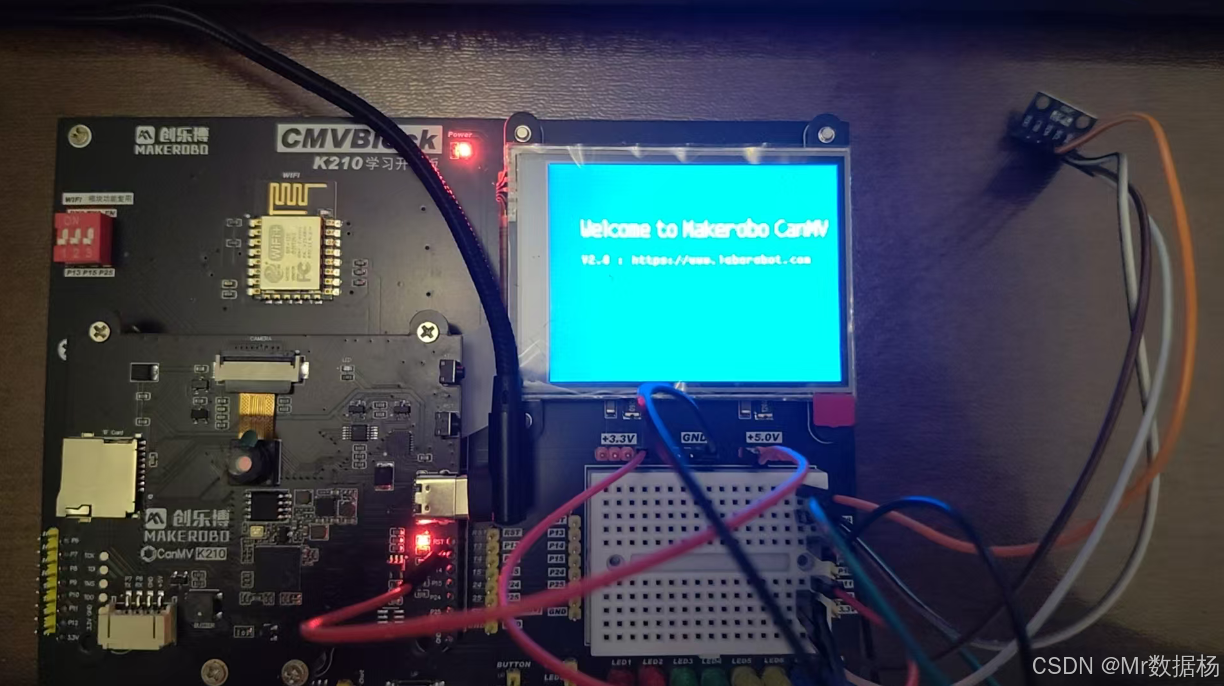

完成接线后的整体效果如下。程序运行后，串口会先输出 BMP280 测试启动信息，再打印 I2C 扫描结果和实际使用的设备地址。传感器对象初始化成功后，终端会持续输出温度和气压数据。

实验现象	正常表现	异常提示
程序启动	串口输出 `BMP280 barometer test start`	没有输出时检查程序是否运行、串口是否连接
I2C 扫描	终端显示 `I2C scan: [...]`	扫描为空时重点检查 SCL、SDA、VCC、GND
地址识别	扫描到 118 或 119，对应 `0x76` 或 `0x77`	十进制 118 / 119 等价于十六进制 `0x76` / `0x77`
温度输出	终端周期打印 `Makerobo Temp`	温度异常时检查传感器通信和补偿参数读取
气压输出	终端周期打印 `Makerobo Pressure`	气压单位为 Pa，数值通常在十万 Pa 左右
连续采集	每隔约 0.5 秒刷新一次数据	没有连续输出时检查主循环是否进入

I2C 可以理解成开发板和传感器之间的"数据通道"。SCL 负责提供通信节奏，SDA 负责传输数据，设备地址负责区分总线上的不同模块。当前代码创建的是软件 I2C，总线频率设置为 400000，也就是 400kHz。程序启动后会先扫描总线，如果发现 0x76 或 0x77，就使用扫描结果创建 BMP280 对象；如果扫描失败，则默认使用 0x76。

软件代码

本实验代码采用单文件合并方式，把 BMP280 驱动类、I2C 总线创建、地址扫描和主循环采集都放在同一个 Python 文件中。程序结构可以分成常量定义、驱动类封装、I2C 创建、地址检测和循环读取几个部分。这样的写法方便初学阶段直接运行，也能完整看到传感器从寄存器读取到数据输出的全过程。

软件环境	作用	检查重点
CanMV IDE	编辑、运行和调试 K210 程序	能识别开发板串口，并能正常运行基础 `print()` 测试
CanMV 固件	提供 `machine.I2C`、`fpioa_manager` 等模块	固件环境需要支持当前软件 I2C 与 FPIOA 写法
USB 串口驱动	让电脑识别开发板串口	串口工具中能看到对应端口
`micropython.const`	定义驱动常量	用于保存 BMP280 模式、寄存器和采样配置
`ustruct.unpack`	解析校准参数	用于把寄存器中的字节数据转换成有符号或无符号整数
串口终端	查看温度、气压和扫描结果	能看到 I2C 地址和周期性采样数据

python 复制代码

#!/usr/bin/python3
# -*- coding: utf-8 -*-

"""
CanMV K210 BMP280 气压传感器实验 - 单文件合并版

接线说明：
BMP280 VCC -> 3.3V / 5V
BMP280 GND -> GND
BMP280 SCL -> CanMV IO7
BMP280 SDA -> CanMV IO6

常见 I2C 地址：
0x76 = 118
0x77 = 119
"""

import time
from micropython import const
from ustruct import unpack as unp
from machine import I2C
from fpioa_manager import fm


# =========================
# BMP280 驱动常量
# =========================

BMP280_POWER_SLEEP = const(0)
BMP280_POWER_FORCED = const(1)
BMP280_POWER_NORMAL = const(3)

BMP280_TEMP_OS_1 = const(1)
BMP280_TEMP_OS_2 = const(2)

BMP280_PRES_OS_1 = const(1)
BMP280_PRES_OS_2 = const(2)
BMP280_PRES_OS_4 = const(3)
BMP280_PRES_OS_8 = const(4)
BMP280_PRES_OS_16 = const(5)

BMP280_STANDBY_0_5 = const(0)
BMP280_STANDBY_62_5 = const(1)
BMP280_STANDBY_125 = const(2)

BMP280_IIR_FILTER_OFF = const(0)
BMP280_IIR_FILTER_4 = const(2)
BMP280_IIR_FILTER_16 = const(4)

BMP280_OS_ULTRALOW = const(0)
BMP280_OS_LOW = const(1)
BMP280_OS_STANDARD = const(2)
BMP280_OS_ULTRAHIGH = const(4)

_BMP280_OS_MATRIX = [
    [BMP280_PRES_OS_1, BMP280_TEMP_OS_1, 7],
    [BMP280_PRES_OS_2, BMP280_TEMP_OS_1, 9],
    [BMP280_PRES_OS_4, BMP280_TEMP_OS_1, 14],
    [BMP280_PRES_OS_8, BMP280_TEMP_OS_1, 23],
    [BMP280_PRES_OS_16, BMP280_TEMP_OS_2, 44]
]

BMP280_CASE_HANDHELD_DYN = const(1)

_BMP280_CASE_MATRIX = [
    [BMP280_POWER_NORMAL, BMP280_OS_ULTRAHIGH, BMP280_IIR_FILTER_4, BMP280_STANDBY_62_5],
    [BMP280_POWER_NORMAL, BMP280_OS_STANDARD, BMP280_IIR_FILTER_16, BMP280_STANDBY_0_5],
    [BMP280_POWER_FORCED, BMP280_OS_ULTRALOW, BMP280_IIR_FILTER_OFF, BMP280_STANDBY_0_5],
    [BMP280_POWER_NORMAL, BMP280_OS_STANDARD, BMP280_IIR_FILTER_4, BMP280_STANDBY_125],
    [BMP280_POWER_NORMAL, BMP280_OS_LOW, BMP280_IIR_FILTER_OFF, BMP280_STANDBY_0_5],
    [BMP280_POWER_NORMAL, BMP280_OS_ULTRAHIGH, BMP280_IIR_FILTER_16, BMP280_STANDBY_0_5]
]

_BMP280_REGISTER_ID = const(0xD0)
_BMP280_REGISTER_RESET = const(0xE0)
_BMP280_REGISTER_STATUS = const(0xF3)
_BMP280_REGISTER_CONTROL = const(0xF4)
_BMP280_REGISTER_CONFIG = const(0xF5)
_BMP280_REGISTER_DATA = const(0xF7)


# =========================
# BMP280 驱动类
# =========================

class BMP280:
    def __init__(self, i2c_bus, addr=0x76, use_case=BMP280_CASE_HANDHELD_DYN):
        self._bmp_i2c = i2c_bus
        self._i2c_addr = addr

        # 读取温度和气压校准参数
        self._T1 = unp("<H", self._read(0x88, 2))[0]
        self._T2 = unp("<h", self._read(0x8A, 2))[0]
        self._T3 = unp("<h", self._read(0x8C, 2))[0]

        self._P1 = unp("<H", self._read(0x8E, 2))[0]
        self._P2 = unp("<h", self._read(0x90, 2))[0]
        self._P3 = unp("<h", self._read(0x92, 2))[0]
        self._P4 = unp("<h", self._read(0x94, 2))[0]
        self._P5 = unp("<h", self._read(0x96, 2))[0]
        self._P6 = unp("<h", self._read(0x98, 2))[0]
        self._P7 = unp("<h", self._read(0x9A, 2))[0]
        self._P8 = unp("<h", self._read(0x9C, 2))[0]
        self._P9 = unp("<h", self._read(0x9E, 2))[0]

        self._t_raw = 0
        self._t_fine = 0
        self._t = 0

        self._p_raw = 0
        self._p = 0

        self.read_wait_ms = 0

        if use_case is not None:
            self.use_case(use_case)

    def _read(self, addr, size=1):
        return self._bmp_i2c.readfrom_mem(self._i2c_addr, addr, size)

    def _write(self, addr, b_arr):
        if not type(b_arr) is bytearray:
            b_arr = bytearray([b_arr])
        return self._bmp_i2c.writeto_mem(self._i2c_addr, addr, b_arr)

    def _gauge(self):
        data = self._read(_BMP280_REGISTER_DATA, 6)

        self._p_raw = (data[0] << 12) + (data[1] << 4) + (data[2] >> 4)
        self._t_raw = (data[3] << 12) + (data[4] << 4) + (data[5] >> 4)

        self._t_fine = 0
        self._t = 0
        self._p = 0

    def reset(self):
        self._write(_BMP280_REGISTER_RESET, 0xB6)

    def _calc_t_fine(self):
        self._gauge()

        if self._t_fine == 0:
            var1 = (((self._t_raw >> 3) - (self._T1 << 1)) * self._T2) >> 11
            var2 = (
                (((self._t_raw >> 4) - self._T1) *
                 ((self._t_raw >> 4) - self._T1) >> 12) *
                self._T3
            ) >> 14

            self._t_fine = var1 + var2

    @property
    def temperature(self):
        self._calc_t_fine()

        if self._t == 0:
            self._t = ((self._t_fine * 5 + 128) >> 8) / 100.0

        return self._t

    @property
    def pressure(self):
        self._calc_t_fine()

        if self._p == 0:
            var1 = self._t_fine - 128000
            var2 = var1 * var1 * self._P6
            var2 = var2 + ((var1 * self._P5) << 17)
            var2 = var2 + (self._P4 << 35)

            var1 = ((var1 * var1 * self._P3) >> 8) + ((var1 * self._P2) << 12)
            var1 = (((1 << 47) + var1) * self._P1) >> 33

            if var1 == 0:
                return 0

            p = 1048576 - self._p_raw
            p = int((((p << 31) - var2) * 3125) / var1)

            var1 = (self._P9 * (p >> 13) * (p >> 13)) >> 25
            var2 = (self._P8 * p) >> 19

            p = ((p + var1 + var2) >> 8) + (self._P7 << 4)
            self._p = p / 256.0

        return self._p

    def _write_bits(self, address, value, length, shift=0):
        data = self._read(address)[0]
        mask = int("1" * length, 2) << shift

        data &= ~mask
        data |= mask & (value << shift)

        self._write(address, data)

    def _read_bits(self, address, length, shift=0):
        data = self._read(address)[0]
        return (data >> shift) & int("1" * length, 2)

    @property
    def standby(self):
        return self._read_bits(_BMP280_REGISTER_CONFIG, 3, 5)

    @standby.setter
    def standby(self, value):
        assert 0 <= value <= 7
        self._write_bits(_BMP280_REGISTER_CONFIG, value, 3, 5)

    @property
    def iir(self):
        return self._read_bits(_BMP280_REGISTER_CONFIG, 3, 2)

    @iir.setter
    def iir(self, value):
        assert 0 <= value <= 4
        self._write_bits(_BMP280_REGISTER_CONFIG, value, 3, 2)

    @property
    def temp_os(self):
        return self._read_bits(_BMP280_REGISTER_CONTROL, 3, 5)

    @temp_os.setter
    def temp_os(self, value):
        assert 0 <= value <= 5
        self._write_bits(_BMP280_REGISTER_CONTROL, value, 3, 5)

    @property
    def press_os(self):
        return self._read_bits(_BMP280_REGISTER_CONTROL, 3, 2)

    @press_os.setter
    def press_os(self, value):
        assert 0 <= value <= 5
        self._write_bits(_BMP280_REGISTER_CONTROL, value, 3, 2)

    @property
    def power_mode(self):
        return self._read_bits(_BMP280_REGISTER_CONTROL, 2)

    @power_mode.setter
    def power_mode(self, value):
        assert 0 <= value <= 3
        self._write_bits(_BMP280_REGISTER_CONTROL, value, 2)

    @property
    def chip_id(self):
        return self._read(_BMP280_REGISTER_ID, 2)

    def force_measure(self):
        self.power_mode = BMP280_POWER_FORCED

    def normal_measure(self):
        self.power_mode = BMP280_POWER_NORMAL

    def sleep(self):
        self.power_mode = BMP280_POWER_SLEEP

    def use_case(self, use_case):
        assert 0 <= use_case <= 5

        power_mode, oversample_setting, iir, standby = _BMP280_CASE_MATRIX[use_case]
        press_os, temp_os, self.read_wait_ms = _BMP280_OS_MATRIX[oversample_setting]

        self._write(_BMP280_REGISTER_CONFIG, (iir << 2) + (standby << 5))
        self._write(_BMP280_REGISTER_CONTROL, power_mode + (press_os << 2) + (temp_os << 5))


# =========================
# I2C 与主程序
# =========================

BMP280_ADDR = 0x76


def create_i2c_bus():
    # SCL -> IO7，SDA -> IO6
    return I2C(
        I2C.I2C_SOFT,
        freq=400000,
        scl=7,
        sda=6,
        gscl=fm.fpioa.GPIOHS1,
        gsda=fm.fpioa.GPIOHS2
    )


def find_bmp280_addr(i2c_bus):
    try:
        addr_list = i2c_bus.scan()
        print("I2C scan:", addr_list)

        if 0x76 in addr_list:
            return 0x76

        if 0x77 in addr_list:
            return 0x77

    except Exception as e:
        print("I2C scan failed:", e)

    return BMP280_ADDR


def loop(sensor):
    while True:
        print("Makerobo Temp = {0:0.2f} *C".format(sensor.temperature))
        print("Makerobo Pressure = {0:0.2f} Pa".format(sensor.pressure))
        time.sleep(0.5)


if __name__ == "__main__":
    print("BMP280 barometer test start")

    bus = create_i2c_bus()
    sensor_addr = find_bmp280_addr(bus)

    print("Use BMP280 address:", sensor_addr)

    makerobo_sensor = BMP280(bus, addr=sensor_addr)

    loop(makerobo_sensor)

代码中的常量区域主要用于描述 BMP280 的工作模式。BMP280_POWER_SLEEP、BMP280_POWER_FORCED、BMP280_POWER_NORMAL 对应睡眠、强制测量和正常测量模式；温度过采样、气压过采样、待机时间和 IIR 滤波常量，则用于配置传感器的采样精度、响应速度和数据稳定性。初学阶段可以先把这些常量理解成"传感器工作参数"，它们会被 use_case() 组合成一套实际运行配置。

BMP280 类是本实验的核心。实例化对象时，构造函数会保存 I2C 总线对象和传感器地址，再从 0x88 到 0x9E 这些寄存器中读取温度和气压校准参数。BMP280 输出的并不是可以直接使用的温度和气压值，而是原始 ADC 数据。程序必须结合这些校准参数进行补偿计算，才能得到更有参考价值的环境数据。

函数名	功能	对应现象
`__init__()`	初始化 BMP280 对象并读取校准参数	程序能够根据传感器内部参数计算温度和气压
`_read()`	从指定寄存器读取数据	CanMV 通过 I2C 获取 BMP280 内部数据
`_write()`	向指定寄存器写入配置	程序可以设置 BMP280 的工作模式和采样参数
`_gauge()`	读取原始温度和气压数据	传感器完成一次数据采样
`reset()`	复位 BMP280	将传感器恢复到初始状态
`_calc_t_fine()`	计算温度补偿中间值	为温度和气压补偿提供基础数据
`temperature`	返回摄氏温度	终端打印 `Makerobo Temp` 数值
`pressure`	返回气压值	终端打印 `Makerobo Pressure` 数值
`_write_bits()`	修改寄存器中的指定 bit 位	精确配置传感器模式、滤波和过采样参数
`_read_bits()`	读取寄存器中的指定 bit 位	查询传感器当前配置状态
`force_measure()`	设置强制测量模式	适合按需触发一次测量的场景
`normal_measure()`	设置正常测量模式	适合持续采集温度和气压
`sleep()`	设置睡眠模式	可降低传感器功耗
`use_case()`	应用预设采样方案	按配置矩阵设置功耗、滤波、过采样和待机时间
`create_i2c_bus()`	创建软件 I2C 总线	IO7 和 IO6 被用于 BMP280 通信
`find_bmp280_addr()`	扫描并选择 BMP280 地址	终端打印 I2C 扫描结果和实际使用地址
`loop()`	循环读取并打印数据	终端持续输出温度和气压

_read() 和 _write() 封装了 I2C 寄存器读写。_gauge() 从数据寄存器 0xF7 开始读取 6 个字节，并拆解出原始气压值和原始温度值。temperature 和 pressure 使用 @property 写法封装成属性，主程序读取 sensor.temperature 和 sensor.pressure 时，看起来像访问普通变量，内部实际会触发数据采样和补偿计算。

create_i2c_bus() 负责创建软件 I2C 总线。代码中 I2C.I2C_SOFT 表示使用软件模拟 I2C，freq=400000 表示通信频率为 400kHz，scl=7 和 sda=6 对应 CanMV 的 IO7 和 IO6。find_bmp280_addr() 通过 scan() 扫描总线设备地址，如果发现 0x76 或 0x77，就返回扫描到的地址，减少不同 BMP280 模块地址不一致带来的调试问题。

主程序从打印 BMP280 barometer test start 开始，接着创建 I2C 总线并扫描设备地址。传感器对象创建成功后，程序进入 loop() 循环，每隔 0.5 秒读取一次温度和气压。这个流程接近真实物联网设备的数据采集逻辑：建立通信、确认设备、初始化驱动、持续采样、输出数据。

扩展应用

BMP280 实验的调试重点主要集中在接线、I2C 地址、供电电压、总线通信和数据读取上。终端没有数据并不一定代表传感器损坏，很多时候是 SCL、SDA 接反、地址不匹配、供电不稳定或 I2C 总线没有扫描到设备。

问题现象	可能原因	处理思路
I2C 扫描结果为空	SCL / SDA 接线错误、传感器未供电、GND 未共地	核对 BMP280 的 SCL 是否连接 IO7，SDA 是否连接 IO6，并确认 VCC、GND 正常连接
程序提示 `I2C scan failed`	I2C 总线创建失败或引脚配置异常	检查 `create_i2c_bus()` 中的 `scl=7`、`sda=6` 是否符合实际接线
扫描结果显示 118 或 119	I2C 扫描结果用十进制显示	118 对应 `0x76`，119 对应 `0x77`，属于正常现象
读取地址不正确	BMP280 模块地址可能为 `0x76` 或 `0x77`	查看终端 `I2C scan` 输出，确认实际扫描到的设备地址
温度或气压显示为 0	校准参数读取异常或原始数据异常	重新检查 I2C 通信，必要时单独打印 `chip_id` 或扫描地址确认传感器响应
数据波动明显	采样环境变化、传感器未固定、滤波配置不合适	保持模块稳定，适当调整 IIR 滤波和采样模式
程序能启动但没有连续输出	主循环未进入或对象初始化失败	观察是否打印 `Use BMP280 address`，如果没有，问题多半出现在 I2C 创建或地址扫描阶段
气压单位看起来过大	BMP280 输出单位为 Pa	标准大气压约为十万 Pa，显示为 Pa 时数值较大属于正常现象
供电后模块发热或异常	供电电压与模块规格不匹配	优先查看模块丝印和资料，不能确定时使用 3.3V 供电更稳妥

BMP280 实验的价值不只是读取一个温度和气压数值，而是建立传感器数据采集的完整思路。程序通过 I2C 总线读取寄存器数据，再经过驱动类封装、校准参数补偿和循环输出，把真实环境变化转换成可以被代码处理的数字。这个模式可以迁移到很多环境监测、物联网采集和智能硬件项目中。

应用场景	实现思路	可扩展能力
环境气压监测	定时读取 BMP280 气压数据，并在终端或上位机中记录变化	后续可扩展数据保存、曲线绘制和异常提醒
室内温度参考	使用 `sensor.temperature` 周期性读取温度	可结合 LCD 显示模块作为后续课程扩展方向
海拔变化估算	根据气压变化推算高度变化趋势	可扩展为简易高度计或户外环境记录器
气象教学实验	观察不同环境下气压和温度数值变化	可用于讲解传感器采样、单位换算和数据补偿
物联网采集节点	将 BMP280 作为环境采集端，定时输出数据	后续可扩展 Wi-Fi、MQTT 或 Web 数据上传
硬件通信调试	通过 I2C 扫描理解设备地址和总线通信	可迁移到其他 I2C 传感器，如光照、温湿度、姿态模块
数据分析案例	把连续采集的温度和气压保存为时间序列	可扩展 Python 数据可视化和趋势分析课程

从工程角度看，当前代码已经具备较好的扩展基础。BMP280 驱动被封装成类，I2C 创建和地址扫描被拆成独立函数，主循环只负责读取和打印数据。后续增加屏幕显示、数据上传、阈值报警或文件记录时，不需要重写底层传感器驱动，只需要围绕 sensor.temperature 和 sensor.pressure 继续扩展上层业务逻辑。

总结

本实验通过 CanMV K210 开发板完成了 BMP280 气压传感器的数据读取，核心能力包括 I2C 总线通信、传感器地址扫描、寄存器读写、校准参数解析、温度补偿、气压补偿、类封装和循环采集。代码从创建软件 I2C 总线开始，把 IO7 和 IO6 变成传感器通信接口，再通过 BMP280 驱动类读取内部寄存器，将原始数据转换成温度和气压结果。

这类实验适合作为传感器课程的基础案例。代码中的 readfrom_mem() 对应真实芯片寄存器读取，scan() 对应 I2C 设备发现，@property 对应更简洁的数据访问方式，补偿公式则体现了硬件数据并不总是可以直接使用。后续课程可以继续扩展到 LCD 实时显示、蜂鸣器阈值报警、Wi-Fi 数据上传、气压曲线可视化、更多 I2C 传感器接入和 AI 硬件环境感知等方向。
