🧮计算机乘法大揭秘：CPU是如何做乘法的？

大家好！👋

你有没有想过，当我们在代码里写下a * b的时候，那个只有0和1的冷冰冰的CPU，到底是怎么把这两个数乘起来的？

难道它背了九九乘法表？🤔

当然不是！它用的是一种最朴实无华，却又充满智慧的方法------"累加与移位" 。今天，我们就来扒一扒计算机组成原理中关于无符号整数乘法（也就是原码一位乘法的核心逻辑）的底层秘密！🕵️‍♂️

如果你在阅读本篇时感觉有点"卡顿"，或者对某些术语感到似曾相识却又想不起来，建议先去复习一下我往期发布的"基础装备"系列。磨刀不误砍柴工，掌握以下前置知识，会让你的学习体验丝滑如德芙：

计算机组成原理 | 定点数加减运算

计算机组成原理 | ALU 全解析

计算机组成原理 | 移位运算

准备好了吗？系好安全带，我们要发车了！🚀

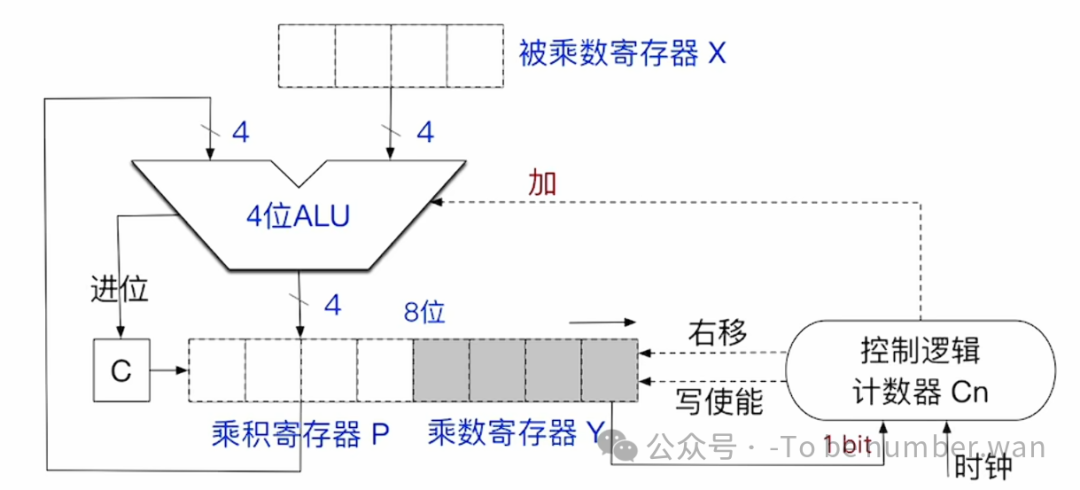

⚙️ 硬件大揭秘：谁在干活？

在开始运算之前，我们需要召集几位"硬件干将"：

被乘数寄存器 (X) ：存放那个固定的被乘数，它是个老实人，全程不动。
乘数寄存器 (Y) ：存放乘数，我们要盯着它的每一位看。
乘积寄存器 (P) ：用来存中间结果，一开始是空的（全0）。
进位触发器 (C) ：专门负责记录加法产生的进位。
计数器 (Cn) ：像个倒计时器，记录还要做几次运算（如果是n位数，就设为n）。
ALU (算术逻辑单元) ：真正的计算核心，负责做加法。

🏃‍♂️ 运算过程：一场 n 轮的接力赛

假设我们要计算两个 n 位的二进制数相乘，CPU 会开启一个循环，重复 n 次。

（这里乘数与被乘数的位数可以不相同，计算前向高位对齐即可，

类似于浮点数运算的对阶操作）

准备工作：

被乘数放入 X，乘数放入 Y。
P 寄存器清零。
计数器 Cn 设为 n。

比赛开始！（重复 n 轮）

第一步：看脸色行事 👀
- 盯着乘数寄存器 Y 的最低位（最后一位）。
- 如果是 1：控制逻辑大喊一声"加法！"，ALU 就把 P 和 X 加起来，结果放回 P。（如果有进位，C 就记下来）。
- 如果是 0：控制逻辑说"休息"，P 保持不变。
第二步：整体大挪移 ➡️
- 这是最关键的一步！将 [C, P, Y] 视为一个整体，向右移动一位。
- 这意味着：C 的内容移入 P 的最高位，P 的最低位移入 Y 的最高位，Y 的最低位被"挤"出去扔掉（因为它已经处理完了）。
第三步：倒计时减一 ⏳
- 计数器 Cn 减 1。
- 如果 Cn 不为 0，回到第一步继续；如果 Cn 为 0，比赛结束！

📌 举个栗子：3 × 5 是怎么算的？

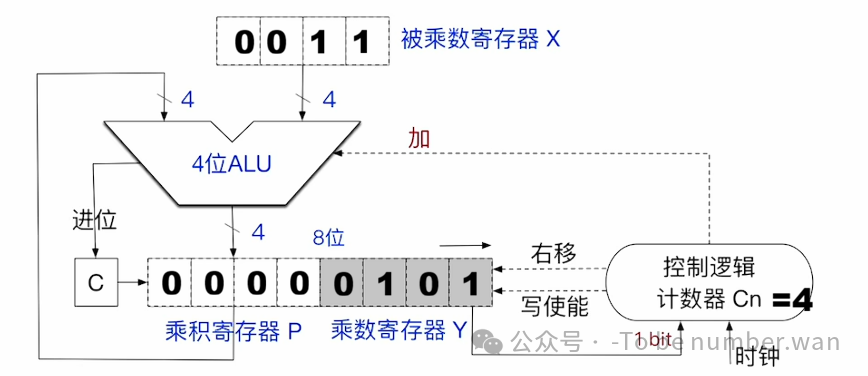

为了让大家看明白，我们不用复杂的32位数，假设机器字长 n=4，我们来算算 3 × 5。

被乘数 X = 0011 (二进制 3)
乘数 Y = 0101 (二进制 5)
初始 P = 0000
计数器 Cn = 4

第 1 轮：

看 Y 的末位 ：是 1。
加法：P + X = 0000 + 0011 = 0011。P 变为 0011。
右移：[P, Y] 整体右移。
- P 变为 0001，Y 变为 1010（P的末位1移到了Y的最高位）。
计数：Cn = 3。

第 2 轮：

看 Y 的末位 ：是 0。
加法：不加，P 保持 0001。
右移：[P, Y] 整体右移。
- P 变为 0000，Y 变为 1101。
计数：Cn = 2。

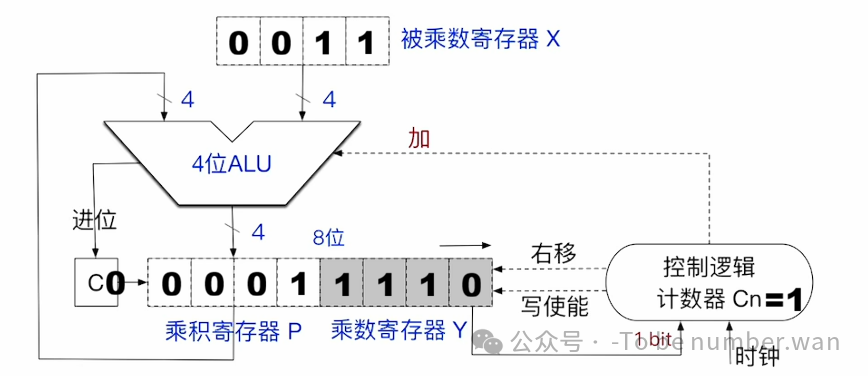

第 3 轮：

看 Y 的末位 ：是 1。
加法：P + X = 0000 + 0011 = 0011。P 变为 0011。
右移：[P, Y] 整体右移。
- P 变为 0001，Y 变为 1110。
计数：Cn = 1。

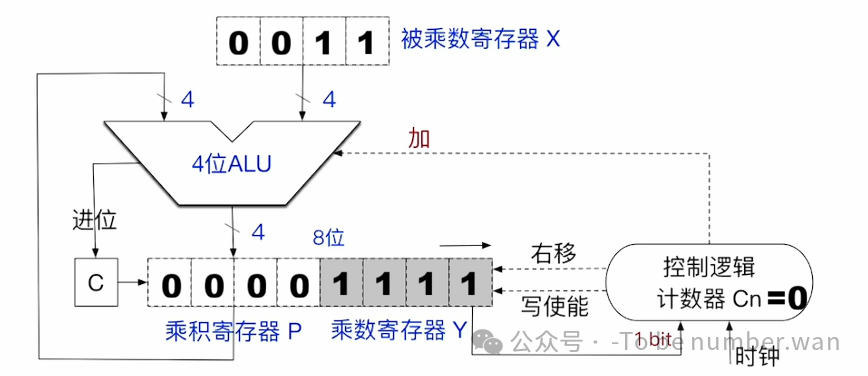

第 4 轮：

看 Y 的末位 ：是 0。
加法：不加，P 保持 0001。
右移：[P, Y] 整体右移。
- P 变为 0000，Y 变为 1111。
计数：Cn = 0，结束！

最终结果：

乘积的高位在 P (0000)，低位在 Y (1111)。
合起来就是 0000 1111，也就是十进制的 15。
完美！🎉

🚦 结局与溢出：是福还是祸？

运算结束后，我们会得到一个 2n 位的结果（由 P 和 Y 拼成）。

关于结果：通常我们只保留低 n 位（也就是 Y 里的内容）作为最终结果。
关于溢出 (Overflow)：
- 如果高位 P 不全为0 ，说明结果太大了，低 n 位装不下，发生了溢出。
- 这时候，CPU 会把溢出标志位 OF 置为 1。

程序员的选择：

摆烂：假装没看见，直接用错的结果（有时候在某些算法里是允许的）。
不摆烂：在乘法指令后加一条"溢出自陷指令"，一旦 OF=1，就触发异常处理程序，比如报错"数值过大"。

📝 408 & 期末模拟小测验

光看不练假把式，来试试这几道题，看看你是不是真的懂了！

**题目 1 (基础题)：**在无符号数乘法运算中，若乘数寄存器 Y 的当前最低位为 0，则本周期内硬件应执行的操作是？

A. P + X，然后右移 B. P + 0，然后右移

C. 仅右移，不加法 D. 仅加法，不右移

**题目 2 (进阶题)：**字长为 8 位的 CPU 进行无符号乘法运算。若运算结束后，乘积高位寄存器 P 的值为 00000001，则说明？

A. 运算结果正确，无溢出 B. 发生了溢出，OF=1

C. 乘数 Y 的最低位一定是 1 D. 计数器 Cn 还没减到 0

**题目 3 (计算题)：**若 X = 0010 (2), Y = 0011 (3)，请简述第一轮加法操作后，P 寄存器的值是多少（右移前）？

答案揭晓：

C (遇到0，什么也不做，直接准备移位)
B (P 不全为0，说明结果超过了8位能表示的范围，溢出！)
0010 (第一轮Y末位是1，P初始为0，0+X=0010)
