汇编标志位寄存器 (逆向分析 )

动态状态跟踪：状态标志由处理器的硬件逻辑在指令执行后自动更新。例如，加法运算时，算术逻辑单元（ALU）会根据结果设置 CF (CY/NC) 和 OF (OV/NV)。
行为控制：控制标志由软件通过特定指令（如 CLI、STD）设置，影响处理器的执行逻辑。例如，DF (DN/UP) 决定字符串操作的地址方向。
系统管理：系统标志通常由操作系统内核设置，用于管理特权级、任务切换和虚拟化。例如，IOPL 控制用户态对 I/O 的访问权限。
底层实现：EFLAGS 的每一位由独立的触发器（Flip-Flop）存储，触发器的状态由 ALU、控制单元和系统逻辑协同驱动。硬件电路（如全加器、异或门）负责计算和更新这些标志。保留位由硬件固定，以防止软件误操作。

EFLAGS 是硬件与软件交互的关键桥梁，让软件能够感知硬件状态并控制其行为。

EFLAGS寄存器操作指令

复制代码

EFLAGS 寄存器 (32位)
+-------------------------------+
| 31-16: 保留 / 系统标志        |
| 15:    保留                   |
| 14:    NT (嵌套任务)          |
| 13-12: IOPL (I/O特权级)       |
| 11:    OF (溢出)              | 状态标志
| 10:    DF (方向)              | 控制标志
| 9:     IF (中断)              | 控制标志
| 8:     TF (陷阱)              | 控制标志
| 7:     SF (符号)              | 状态标志
| 6:     ZF (零)                | 状态标志
| 5:     保留                   |
| 4:     AF (辅助进位)          | 状态标志
| 3:     保留                   |
| 2:     PF (奇偶)              | 状态标志
| 1:     保留                   |
| 0:     CF (进位)              | 状态标志
+-------------------------------+

操作EFLAGS的指令：

PUSHF：将EFLAGS压入堆栈。
POPF：从堆栈弹出到EFLAGS。
LAHF：将低8位状态标志加载到AH。
SAHF：将AH写回EFLAGS低8位状态标志。

标志寄存器简介

EFLAGS寄存器 是x86架构中用于记录处理器状态和控制处理器行为的关键寄存器

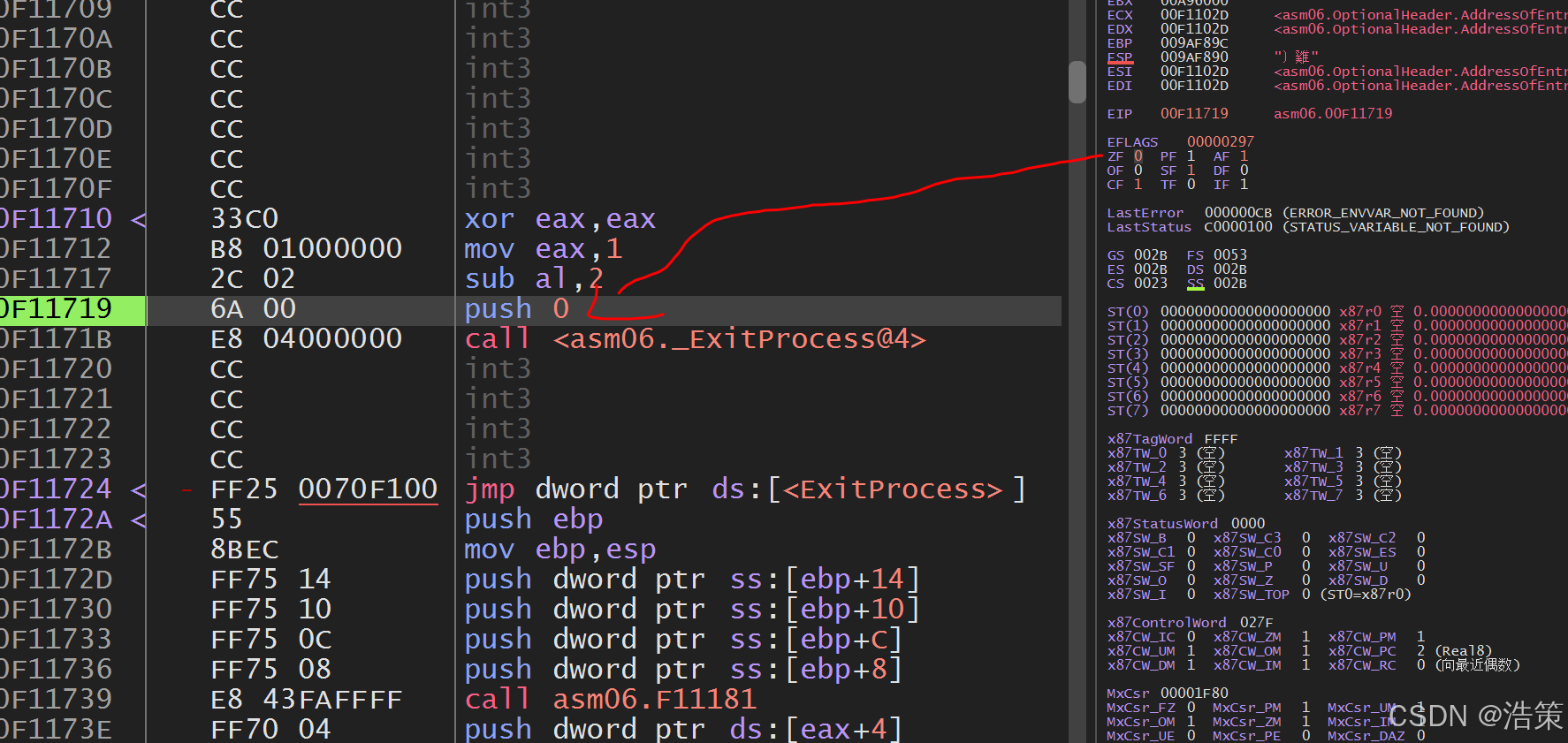

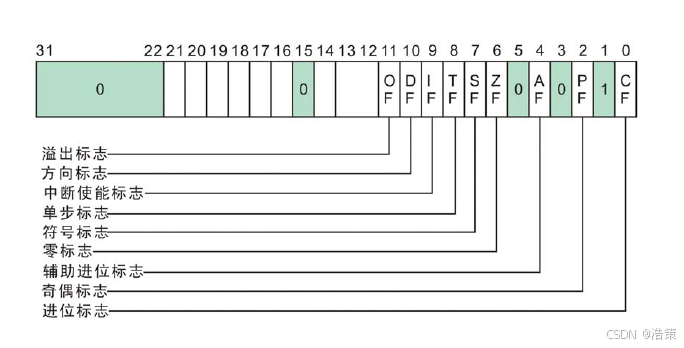

图中展示了EFLAGS的位布局，分为状态标志和控制标志两大类
状态标志(CF, PF, AF, ZF, SF, OF)反映算术/逻辑运算结果特性
控制标志(DF, IF, TF)控制处理器的特定行为

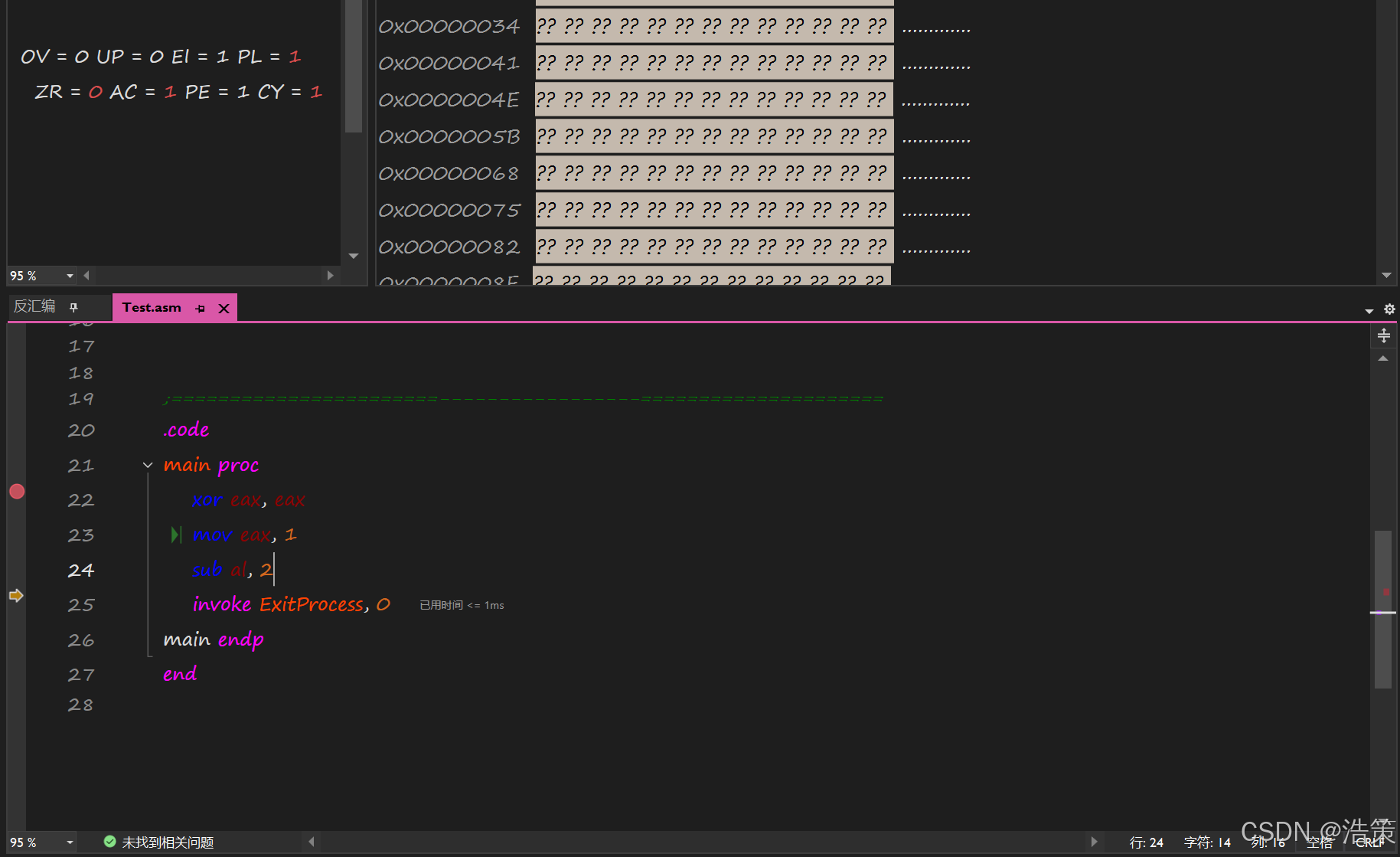

源代码示例展示了各种标志位在不同操作下的变化规律
通过pushf/popf可以保存和恢复EFLAGS寄存器状态寄存器的组成

状态标志（Status Flags）：

反映算术或逻辑运算的结果，程序员可直接读取：
- CF（Carry Flag，进位标志，位 0）：记录无符号数运算的进位或借位。
- PF（Parity Flag，奇偶标志，位 2）：记录结果低 8 位的奇偶性。
- AF（Auxiliary Carry Flag，辅助进位标志，位 4）：记录 BCD 运算的进位或借位。
- ZF（Zero Flag，零标志，位 6）：记录结果是否为 0。
- SF（Sign Flag，符号标志，位 7）：记录结果的符号（最高位）。
- OF（Overflow Flag，溢出标志，位 11）：记录有符号数运算是否溢出。

控制标志（Control Flags）：

控制处理器行为：
- DF（Direction Flag，方向标志，位 10）：控制字符串操作方向（增/减）。
- IF（Interrupt Flag，中断标志，位 9）：控制是否响应可屏蔽中断。
- TF（Trap Flag，陷阱标志，位 8）：启用单步调试模式。
系统标志：用于操作系统或特权级控制（如 IOPL、VM），此处不展开。

标志位寄存器作用

条件跳转（最重要）

复制代码

cmp eax, 5
jg bigger

这些指令本质上都是在看标志位：
- je → 看 ZF
- jg → 看 ZF + SF + OF
- jb → 看 CF

标志位 = if 判断的底层实现

复制代码

if (a == b)

asm

复制代码

cmp a, b je xxx

标志寄存器详细介绍

状态标志详解

CF（进位标志，位 0，CY/NC）

作用：记录无符号数运算中的进位（加法）或借位（减法），表示结果是否超出寄存器范围。
易懂解释：想象一个 8 位计算器（最大 255），计算 255 + 1 = 256，但寄存器只存下 0，CF=CY (1) 就像"溢出警报"亮起。
原理：
- 底层机制：ALU 使用多位全加器执行加法，最高位的进位输出（Carry-Out）决定 CF。进位时，CF=CY (1)；无进位时，CF=NC (0)。
- 数学基础：n 位无符号数范围为 $0, 2\^n - 1$ ，结果 > 2^n - 1 时，CF=CY (1)。
- 电路实现：全加器的进位输出信号驱动 CF 触发器。

  MOV AL, 0xFF ; AL = 255 (11111111)
  ADD AL, 0x01 ; AL = 255 + 1
计算：11111111 + 00000001 = 100000000（9 位）
结果：AL = 00000000（低 8 位），CF = CY (1)
状态：CF=CY (1), ZF=ZR (1), SF=PL (0), OF=NV (0), PF=PE (1), AF=NA (0)

PF（Parity Flag，奇偶标志，位 2，PE/PO）

作用：记录运算结果低 8 位中 1 的个数是否为偶数（PF=PE, 1）或奇数（PF=PO, 0）。
易懂解释：将低 8 位看作 8 个"灯泡"，PF 检查亮灯（1）的数量是双数（PE）还是单数（PO）。
原理：
- 底层机制：硬件通过奇偶校验电路（多级异或门）统计低 8 位中 1 的个数。
- 数学基础：1 的个数 mod 2 = 0 时，PF=PE (1)；否则 PF=PO (0)。
- 电路实现：8 输入异或门输出驱动 PF 触发器。

  MOV AL, 0x05 ; AL = 5 (00000101)
低 8 位：00000101，有 2 个 1（偶数）
结果：PF = PE (1)
状态：CF=NC (0), ZF=NZ (0), SF=PL (0), OF=NV (0), PF=PE (1), AF=NA (0)
应用：早期用于数据传输校验，现较少使用，但可用于自定义错误检测。

AF（Auxiliary Carry Flag，辅助进位标志，位 4，AC/NA）

作用：记录 BCD（二进制编码十进制）运算中低 4 位到高 4 位的进位。
易懂解释：BCD 用 4 位表示 0-9，9 + 1 = 10 时，低 4 位变 0 并进位，AF=AC (1) 是"低位进位指示灯"。
原理：
- 底层机制：ALU 检测低 4 位结果是否超过 9，超过时 AF=AC (1)，并需用 DAA 调整。
- 数学基础：低 4 位范围 $0, 9$ ，结果 > 9 时 AF=AC (1)。
- 电路实现：4 位加法器的进位输出信号驱动 AF。

  MOV AL, 0x09 ; AL = 9 (00001001)
  ADD AL, 0x01 ; AL = 9 + 1
  DAA ; 调整为 BCD
结果：AL = 10 (00010000)，AF = AC (1)
状态：CF=NC (0), ZF=NZ (0), SF=PL (0), OF=NV (0), PF=PE (1), AF=AC (1)
应用：老式计算器或嵌入式系统中 BCD 运算。

ZF（Zero Flag，零标志，位 6，ZR/NZ）

作用：记录运算结果是否为 0。
易懂解释：结果为 0，ZF=ZR (1) 像"零探测器"亮灯；非 0 则 ZF=NZ (0)，熄灭。
原理：
- 底层机制：ALU 输出通过零检测电路检查所有位是否为 0，全 0 时 ZF=ZR (1)。
- 数学基础：结果 = 0 时 ZF=ZR (1)。
- 电路实现：多位或非门（NOR）检测全 0 状态。

  MOV AX, 0x0005
  SUB AX, 0x0005 ; AX = 5 - 5
结果：AX = 0，ZF = ZR (1)
状态：CF=NC (0), ZF=ZR (1), SF=PL (0), OF=NV (0), PF=PE (1), AF=NA (0)
应用：条件跳转 JZ 依赖 ZF：

CMP AX, BX
JZ EQUAL ; ZF = ZR (1) 时跳转

SF（Sign Flag，符号标志，位 7，NG/PL）

作用：记录运算结果的符号，等于结果最高位。
易懂解释：在二补数表示中，最高位 1 表示负数，SF=NG (1) 直接"复制"这个位；最高位 0 为非负，SF=PL (0)。
原理：
- 底层机制：ALU 输出最高位直接驱动 SF。
- 数学基础：n 位有符号数，最高位 1 为负（SF=NG, 1），0 为非负（SF=PL, 0）。
- 电路实现：最高位信号连接 SF 触发器。

  MOV AL, 0xFF ; AL = -1 (11111111)
结果：SF = NG (1)（负数）
状态：CF=NC (0), ZF=NZ (0), SF=NG (1), OF=NV (0), PF=PE (1), AF=NA (0)
应用：判断符号：

DEC EAX ; EAX = -1，SF = NG (1)

OF（Overflow Flag，溢出标志，位 11，OV/NV）

作用：记录有符号数运算是否溢出。
易懂解释：8 位有符号数范围为 -128 到 127，127 + 1 变 -128 时，OF=OV (1) 是"超载警报"。
原理：
- 底层机制：ALU 检测符号位进位与结果符号是否一致，如正 + 正 = 负，则 OF=OV (1)。
- 数学基础：n 位有符号数范围 $-2\^(n-1), 2\^(n-1)-1$ ，超出时 OF=OV (1)。
- 电路实现：符号位与进位位的异或逻辑驱动 OF。

  MOV AL, 0x7F ; AL = 127 (01111111)
  ADD AL, 0x01 ; AL = 127 + 1

检查溢出：

复制代码

MOV AL, 98
ADD AL, 99    ; OF = OV (1)

控制标志详解

DF（Direction Flag，方向标志，位 10，DN/UP）

作用：控制字符串操作（如 MOVS）的地址方向，DF=UP (0) 递增，DF=DN (1) 递减。
易懂解释：DF 是"方向开关"，UP (0) 向高地址走，DN (1) 向低地址走。
原理：
- 底层机制：DF 控制 SI/DI 寄存器的增减步长，影响指令执行的地址偏移。
- 电路实现：DF 切换地址加法器或减法器。

  STD ; DF = DN (1)
  MOV SI, 0x000A
  MOV DI, 0x000A
  MOVSB ; 复制字节，SI/DI 递减
结果：SI/DI 变为 0x0009，DF = DN (1)
状态：DF=DN (1)，其他标志位取决于操作
应用：字符串复制方向控制：

CLD ; DF = UP (0)，递增
MOVSB

IF（Interrupt Flag，中断标志，位 9，EI/DI）

作用：控制是否响应可屏蔽中断，IF=EI (1) 允许，IF=DI (0) 屏蔽。
易懂解释：IF 是"中断开关"，EI (1) 接听外部请求，DI (0) 静音。
原理：
- 底层机制：IF 控制中断控制器（PIC）信号是否触发 CPU 中断处理。
- 电路实现：IF 通过与门控制中断请求。

  CLI ; IF = DI (0)，屏蔽中断
  STI ; IF = EI (1)，启用中断
状态：IF=DI (0) 或 EI (1)，其他标志位不变

应用：内核关键代码段屏蔽中断：

复制代码

CLI
; 关键操作
STI

TF（Trap Flag，陷阱标志，位 8）

作用：启用单步调试，每条指令后触发中断。
易懂解释：TF 是"慢动作键"，1 时每执行一步就暂停，0 时正常运行。
原理：
- 底层机制：TF=1 时，每条指令后触发 INT 1 中断，进入调试器。
- 电路实现：TF 连接指令计数器的中断逻辑。

  PUSHF ; 保存 EFLAGS
  OR BYTE [ESP], 0x100 ; TF = 1
  POPF ; 恢复 EFLAGS
状态：TF=1，其他标志位保持原值
应用：调试器单步执行。

总结

EFLAGS寄存器是x86架构的"状态与控制中心"。
- 状态标志（CF、PF、AF、ZF、SF、OF）记录运算细节
- 控制标志（DF、IF、TF）定制CPU行为
- 掌握EFLAGS是理解x86调试、优化和系统开发的基石。
