【CanMV K210】传感器实验 MPU6050 六轴数据与四元数姿态融合

在智能硬件项目中，姿态数据是一类非常常见的底层能力。无人小车判断车身是否倾斜、机器人检测运动姿态、手持设备识别方向变化、云台判断当前角度，这些场景背后都离不开加速度计和陀螺仪的数据采集。对于编程学习而言，MPU6050 实验的价值不只是读取一组数字，而是把传感器采集、I2C 通信、数据校准、单位换算和姿态解算串成一条完整的数据链路。

本实验使用 CanMV K210 开发板通过 I2C 总线读取 MPU6050 六轴传感器数据。程序启动后会扫描 I2C 设备，初始化 MPU6050 寄存器，解除模块休眠，配置陀螺仪和加速度计量程，随后进行陀螺仪零偏校准。校准期间模块需要保持静止，运行后程序会持续读取加速度计和陀螺仪原始数据，并通过四元数姿态解算函数输出姿态结果。代码中还保留了一阶互补滤波函数，便于后续对比不同姿态融合方式。

学习目标	说明
理解六轴姿态传感器	认识 MPU6050 中三轴加速度计和三轴陀螺仪的作用
掌握 I2C 传感器读取	使用 CanMV K210 通过 I2C 总线读取 MPU6050 寄存器数据
理解数据换算	将加速度计和陀螺仪原始值转换成 g、角速度和姿态计算输入
掌握零偏校准	通过静止采样计算陀螺仪零偏，减少姿态解算漂移
建立姿态融合思路	使用四元数融合加速度计和陀螺仪数据，输出 Pitch、Roll 等姿态结果

这个实验比单纯读取传感器数值更进一步。MPU6050 输出的是原始字节数据，程序需要完成寄存器读取、字节合成、零偏修正、单位换算和算法融合，才能得到更有工程意义的姿态结果。后续智能小车防侧翻、云台姿态反馈、手势控制、平衡车基础实验等内容，都可以在这类姿态感知能力上继续扩展。

理论基础

MPU6050 是常见的六轴姿态传感器，内部包含三轴加速度计和三轴陀螺仪。加速度计可以感知重力方向和运动加速度，适合用来估计设备相对于重力方向的倾斜状态；陀螺仪可以感知绕 X、Y、Z 三个轴的角速度，适合捕捉短时间内的旋转变化。单独使用加速度计容易受到运动干扰，单独使用陀螺仪又容易出现长期积分漂移，因此姿态解算通常需要把两类数据结合起来。

本实验使用 I2C 总线读取 MPU6050。CanMV K210 通过 IO7 连接 MPU6050 的 SCL，通过 IO6 连接 MPU6050 的 SDA。程序先创建 I2C 对象，再访问默认地址 0x68 的传感器设备。初始化阶段会向 MPU6050 的寄存器写入配置，例如解除休眠、设置采样分频、配置低通滤波、设置陀螺仪量程和加速度计量程。完成初始化后，程序从 0x3B 起始寄存器连续读取 14 个字节，得到加速度、温度和陀螺仪原始数据。

姿态解算的核心不是直接把传感器读数当作角度，而是先把原始数据转换成算法可用的物理量。代码中陀螺仪量程配置为 ±500°/s，因此使用 65.5 作为原始值到角速度的换算系数；加速度计量程配置为 ±4g，因此使用 8192 作为原始值到 g 单位的换算系数。陀螺仪角速度还需要乘以 0.0174533，从角度每秒转换成弧度每秒，才能进入四元数姿态融合函数。
MPU6050

三轴加速度计 + 三轴陀螺仪
I2C 总线

SCL / SDA
CanMV K210

IO7 / IO6
寄存器读取

0x3B 起始 14 字节
数据处理

字节合成 / 零偏修正 / 单位换算
姿态融合算法

四元数更新
姿态结果

Pitch / Roll / 角速度信息
串口输出

姿态解算结果 q
VCC / GND

模块供电与公共地

这张流程图展示的是从传感器数据到姿态结果的完整链路。MPU6050 负责采集真实世界中的运动和倾斜信息，I2C 总线负责把寄存器数据传给 CanMV K210，驱动代码负责把原始字节转换成有符号整数，校准和换算逻辑负责修正数据，四元数算法负责融合加速度计和陀螺仪信息，最终通过串口输出姿态结果。

零偏校准是本实验中非常关键的一步。陀螺仪在静止状态下理论上应该接近 0，但实际模块常常会存在一定偏移。如果不校准，这些偏移会在姿态积分过程中逐渐放大，导致姿态角漂移。代码中的 error_gy() 会在启动后等待并采集 10 次陀螺仪数据，计算 X、Y、Z 三轴零偏，后续读取数据时再减去这些偏移值。因此程序启动校准期间，MPU6050 必须保持静止。

硬件设施

本实验真正使用到的硬件对象是 CanMV K210 开发板和 MPU6050 姿态传感器。软件侧主要依赖 machine.I2C、time 和 math。其中 I2C 负责开发板与 MPU6050 之间的数据通信，time 负责校准和采样间隔控制，math 负责三角函数、平方根和姿态角计算。代码没有使用 LCD、按键、蜂鸣器、摄像头、电机等模块，因此这些内容不作为本节展开对象。

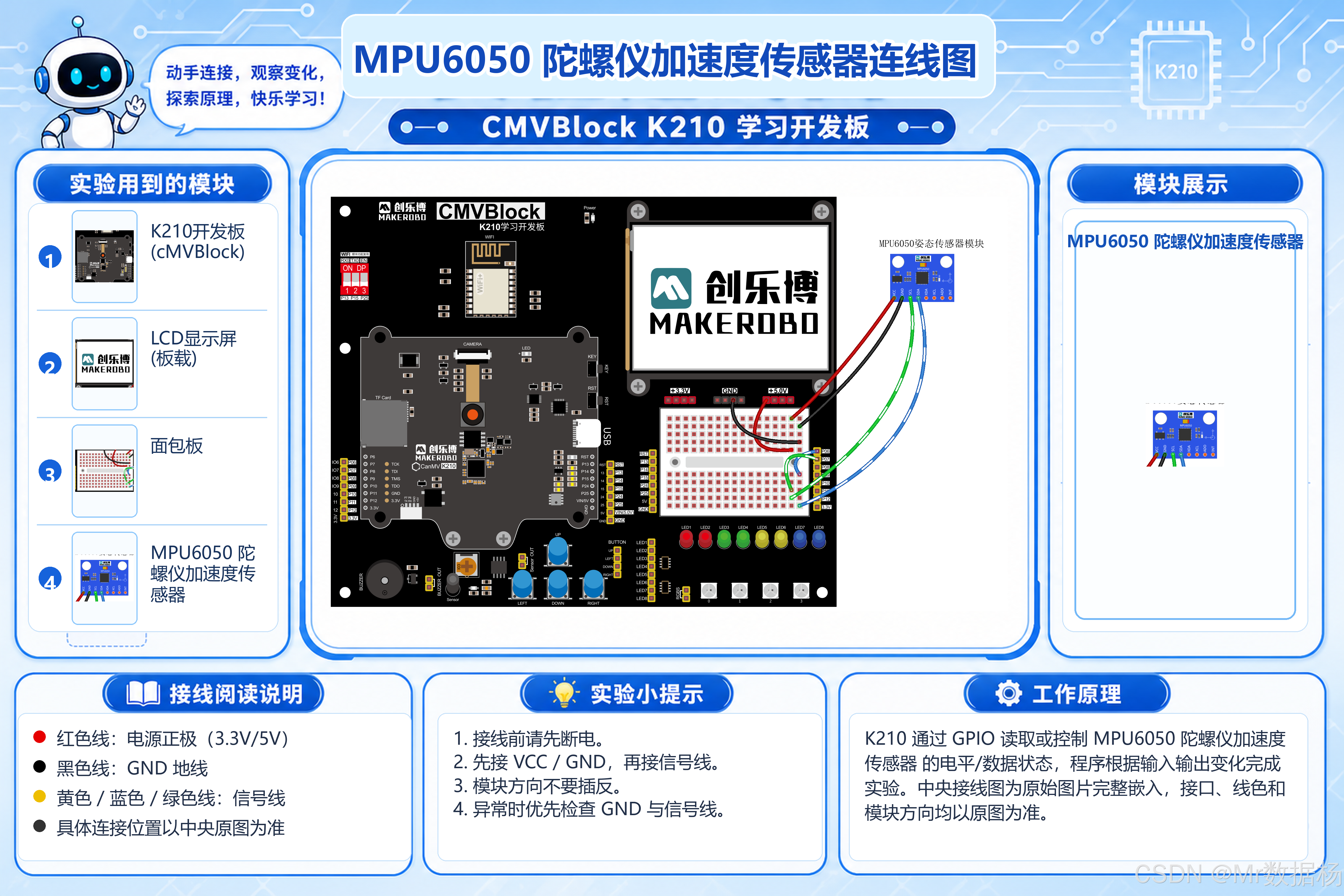

接线关系可以先通过下面这张图片建立整体印象。当前实验重点关注四根线：VCC、GND、SCL 和 SDA。CanMV K210 的 IO7 连接 MPU6050 的 SCL，IO6 连接 MPU6050 的 SDA，供电端和 GND 需要根据模块标识正确连接。

硬件 / 软件	作用	说明
CanMV K210 开发板	实验运行平台	负责执行 MicroPython 程序，并通过 I2C 总线读取 MPU6050 数据
MPU6050	六轴姿态传感器	内部包含三轴加速度计和三轴陀螺仪，用于采集运动与姿态变化数据
I2C 总线	传感器通信接口	通过 SCL 时钟线和 SDA 数据线完成开发板与 MPU6050 的数据交互
`machine.I2C`	I2C 通信模块	用于创建 I2C 对象、扫描设备地址、读写 MPU6050 寄存器
`time`	时间控制模块	用于校准等待、采样延时和循环节奏控制
`math`	数学计算模块	用于姿态解算中的平方根、反三角函数和角度计算

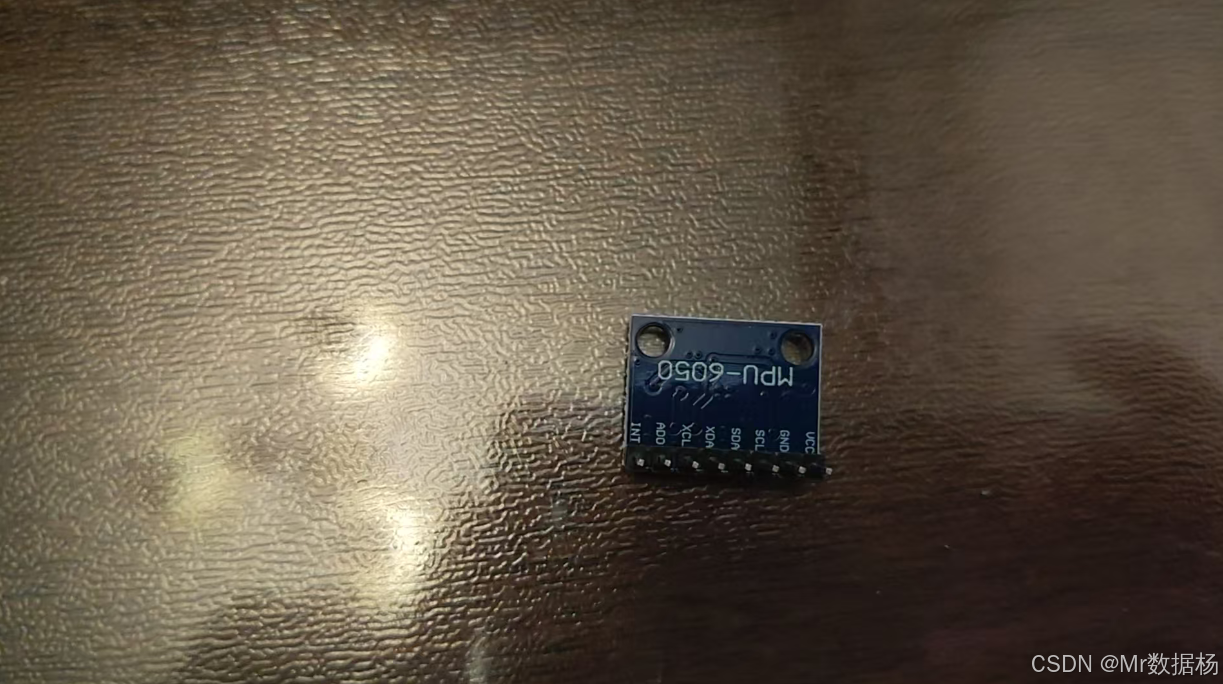

实验中使用的核心模块如下。MPU6050 负责提供加速度和角速度数据，CanMV K210 负责运行姿态解算程序。与普通开关量传感器不同，MPU6050 不只是输出高低电平，而是通过 I2C 寄存器提供多字节原始数据，因此接线正确后还需要通过 i2c.scan() 确认设备地址是否能被识别。

接线关系已经在代码注释中给出，主程序也明确使用 scl=7、sda=6 创建 I2C 对象。因此本实验的接线映射可以直接按照代码和注释整理，不需要额外猜测。MPU6050 常见 I2C 地址为 0x68，代码中的 accel 类默认地址也设置为 addr=0x68。

MPU6050 引脚	CanMV 接口	代码参数	对应功能	说明
VCC	3.3V / 5V	无	模块供电	根据模块版本选择合适供电，代码中不参与控制
GND	GND	无	公共地	传感器与开发板必须共地，保证 I2C 信号参考一致
SCL	IO7	`scl=7`	I2C 时钟线	CanMV 通过该引脚提供 I2C 通信时钟
SDA	IO6	`sda=6`	I2C 数据线	CanMV 通过该引脚与 MPU6050 交换寄存器数据
I2C 地址	`0x68`	`addr=0x68`	设备地址	`accel` 类默认使用该地址读取 MPU6050

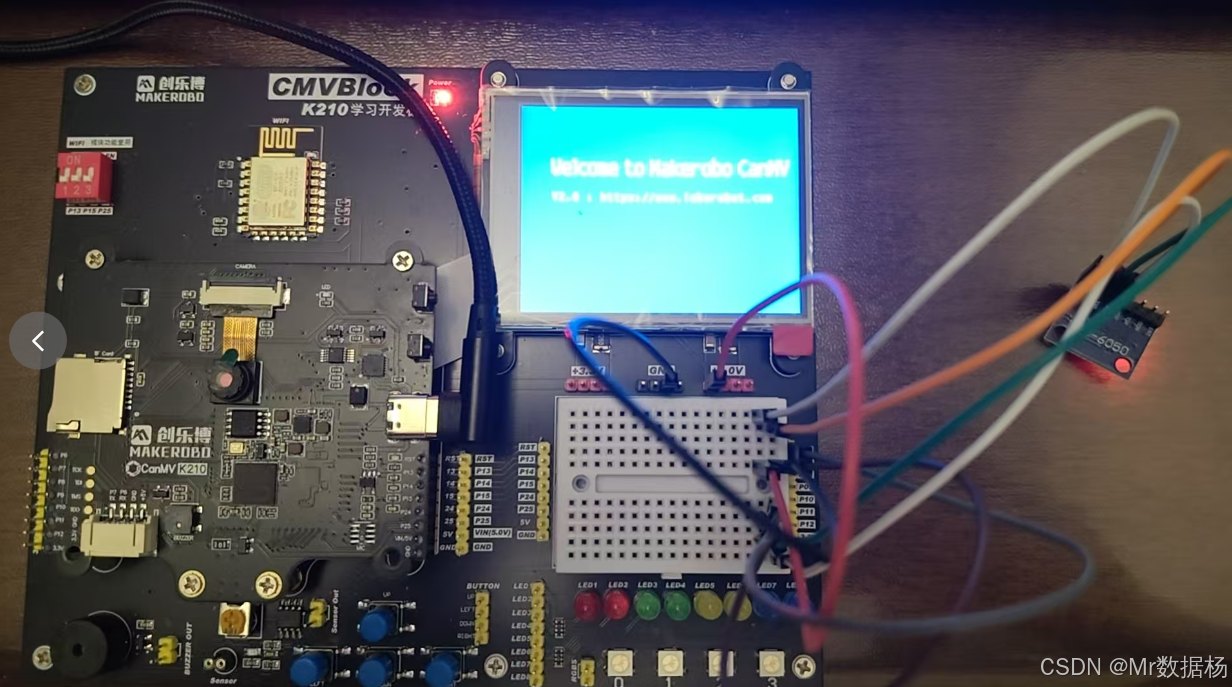

完成接线后的整体状态如下。检查时重点确认 SCL 是否接到 IO7，SDA 是否接到 IO6，VCC 与 GND 是否可靠连接。程序运行后，串口会先打印 I2C 扫描结果，再进入陀螺仪零偏校准。校准期间模块需要保持静止，否则后续姿态角容易出现漂移。

实验现象	正常表现	异常提示
程序启动	串口打印 `MPU6050 attitude test start`	如果无输出，检查程序运行和串口连接
I2C 扫描	串口能看到设备地址，常见为 `104`，对应十六进制 `0x68`	如果扫描为空，优先检查 SCL、SDA、VCC、GND
零偏校准	串口提示保持 MPU6050 静止，并输出 `Gyro error`	校准时晃动模块会影响后续姿态稳定性
姿态采样	程序持续读取 MPU6050 数据并计算姿态结果	如果输出异常，检查原始 AcX、GyX 等数据是否变化
倾斜模块	Pitch、Roll 相关结果会随姿态变化	如果变化方向不符合预期，可能与模块安装方向有关
长时间运行	姿态结果应能持续更新	如果漂移严重，重新静止校准并检查供电稳定性

软件代码

本实验代码是四个文件合并后的单文件版本，整体包含一阶互补滤波函数、MPU6050 读取驱动、四元数姿态解算和主程序。程序结构比较适合教学拆解：驱动层负责寄存器读写，算法层负责姿态融合，主程序负责创建 I2C 对象、执行校准、循环采样和打印结果。

软件环境	作用	检查重点
CanMV IDE	编辑、运行和调试 K210 程序	能识别开发板串口，并能正常运行基础 `print()` 测试
CanMV 固件	提供 `machine.I2C`、`time`、`math` 等模块	固件环境需要支持当前 I2C 写法
USB 串口驱动	让电脑识别开发板串口	串口工具中能看到对应端口
串口终端	查看扫描、校准和姿态输出	能看到 I2C 扫描结果、`Gyro error` 和姿态结果
MPU6050 模块	姿态数据来源	校准期间保持静止，运行时观察姿态变化

python 复制代码

#!/usr/bin/python3
# -*- coding: utf-8 -*-

"""
CanMV K210 MPU6050 姿态解算实验 - 四文件合并单文件版

原始文件：
1. 31_mpu6050.py  主程序
2. mpu6050.py     MPU6050 读取驱动
3. q4.py          四元数姿态解算
4. mpu.py         一阶互补滤波函数

接线说明：
MPU6050 VCC -> 3.3V / 5V
MPU6050 GND -> GND
MPU6050 SCL -> CanMV IO7
MPU6050 SDA -> CanMV IO6

说明：
程序会先进行陀螺仪零偏校准，校准期间请保持模块静止。
运行后每累计 256 次采样，打印一次姿态解算结果 q。
"""

from machine import I2C
from time import sleep, sleep_ms
import time
import math


# =========================
# 一阶互补滤波函数
# 原 mpu.py
# =========================

i1 = 0
x = 0
y = 0
angleAx = 0
angleAy = 0
one_filter_angle = [0, 0, 0, 0, 0, 0, 0, 0]


def one_filter(ax, ay, az, gx, gy, gz):
    global i1
    global angleAy
    global angleAx
    global x
    global y
    global one_filter_angle

    K1 = 0.3
    dt = 0.008

    gyo = gy / 65.5
    gzo = gz / 65.5
    gxo = gx / 65.5

    if abs(gyo) < 0.07:
        gyo = 0

    if abs(gxo) < 0.07:
        gxo = 0

    if ay != 0 or az != 0:
        angleAx = math.atan(ax / math.sqrt(ay * ay + az * az)) * 180 / math.pi

    if ax != 0 or az != 0:
        angleAy = math.atan(ay / math.sqrt(ax * ax + az * az)) * 180 / math.pi

    if i1 == 0:
        one_filter_angle[0] = angleAx
        one_filter_angle[1] = angleAy
        x = angleAx
        y = angleAy
        print("dd", x, y, gyo * dt)

    i1 = i1 + 1

    if i1 == 10:
        i1 = 1

    one_filter_angle[0] = K1 * angleAx + (1 - K1) * (one_filter_angle[0] - gyo * dt)
    one_filter_angle[1] = K1 * angleAy + (1 - K1) * (one_filter_angle[1] + gxo * dt)

    x = x - gyo * dt
    y = y + gxo * dt

    one_filter_angle[2] = angleAx
    one_filter_angle[3] = angleAy
    one_filter_angle[4] = x
    one_filter_angle[5] = y
    one_filter_angle[6] = gyo
    one_filter_angle[7] = gxo

    return one_filter_angle


# =========================
# MPU6050 读取驱动
# 原 mpu6050.py
# =========================

error = [0, 0, 0]


class accel:
    def __init__(self, i2c, addr=0x68):
        self.iic = i2c
        self.addr = addr

        sleep_ms(1)
        self.iic.writeto(self.addr, bytearray([107, 0]))      # 解除休眠
        sleep_ms(1)
        self.iic.writeto_mem(self.addr, 0x19, b"\x07")        # gyro 125Hz
        sleep_ms(1)
        self.iic.writeto_mem(self.addr, 0x1A, b"\x04")        # low filter 21Hz
        sleep_ms(1)
        self.iic.writeto_mem(self.addr, 0x1B, b"\x08")        # gyro ±500°/s，65.5 LSB/(°/s)
        sleep_ms(1)
        self.iic.writeto_mem(self.addr, 0x1C, b"\x08")        # acceler ±4g，8192 LSB/g
        sleep_ms(1)

    def get_raw_values(self):
        return self.iic.readfrom_mem(self.addr, 0x3B, 14)

    def get_ints(self):
        raw_data = self.get_raw_values()
        data = []

        for item in raw_data:
            data.append(item)

        return data

    def bytes_toint(self, firstbyte, secondbyte):
        if not firstbyte & 0x80:
            return firstbyte << 8 | secondbyte

        return -(((firstbyte ^ 255) << 8) | ((secondbyte ^ 255) + 1))

    def error_gy(self):
        global error

        print("Gyro calibration start, keep MPU6050 still...")
        sleep(3)

        error = [0, 0, 0]
        vals = {}

        for i in range(0, 10):
            raw_ints = self.get_raw_values()

            vals["GyX"] = self.bytes_toint(raw_ints[8], raw_ints[9])
            vals["GyY"] = self.bytes_toint(raw_ints[10], raw_ints[11])
            vals["GyZ"] = self.bytes_toint(raw_ints[12], raw_ints[13])

            error[0] = error[0] + vals["GyX"]
            error[1] = error[1] + vals["GyY"]
            error[2] = error[2] + vals["GyZ"]

            sleep_ms(8)

        error[0] = error[0] / 10.0
        error[1] = error[1] / 10.0
        error[2] = error[2] / 10.0

        print("Gyro error:", error)

    def get_values(self):
        global error

        vals = {}
        raw_ints = self.get_raw_values()

        vals["AcX"] = self.bytes_toint(raw_ints[0], raw_ints[1])
        vals["AcY"] = self.bytes_toint(raw_ints[2], raw_ints[3])
        vals["AcZ"] = self.bytes_toint(raw_ints[4], raw_ints[5])
        vals["Tmp"] = self.bytes_toint(raw_ints[6], raw_ints[7]) / 340.00 + 36.53
        vals["GyX"] = self.bytes_toint(raw_ints[8], raw_ints[9]) - error[0]
        vals["GyY"] = self.bytes_toint(raw_ints[10], raw_ints[11]) - error[1]
        vals["GyZ"] = self.bytes_toint(raw_ints[12], raw_ints[13]) - error[2]

        return vals


# =========================
# 四元数姿态解算
# 原 q4.py
# =========================

Kp = 0.8
Ki = 0.001
halfT = 0.004

q0 = 1
q1 = 0
q2 = 0
q3 = 0

exInt = 0
eyInt = 0
ezInt = 0


def IMUupdate(gx, gy, gz, ax, ay, az):
    global Kp
    global Ki
    global halfT
    global q0
    global q1
    global q2
    global q3
    global exInt
    global eyInt
    global ezInt

    K = 0.7
    result = [0, 0, 0, 0, 0, 0, 0, 0]

    # 加速度计归一化，避免静止异常或读数异常时除 0
    norm = math.sqrt(ax * ax + ay * ay + az * az)

    if norm == 0:
        return result

    ax = ax / norm
    ay = ay / norm
    az = az / norm

    # 估计重力方向
    vx = 2 * (q1 * q3 - q0 * q2)
    vy = 2 * (q0 * q1 + q2 * q3)
    vz = q0 * q0 - q1 * q1 - q2 * q2 + q3 * q3

    # 加速度计测量方向与估计方向之间的误差
    ex = ay * vz - az * vy
    ey = az * vx - ax * vz
    ez = ax * vy - ay * vx

    # 积分误差
    exInt = exInt + ex * Ki
    eyInt = eyInt + ey * Ki
    ezInt = ezInt + ez * Ki

    # 修正陀螺仪
    gx = gx + Kp * ex + exInt
    gy = gy + Kp * ey + eyInt
    gz = gz + Kp * ez + ezInt

    # 四元数积分
    q0 = q0 + (-q1 * gx - q2 * gy - q3 * gz) * halfT
    q1 = q1 + (q0 * gx + q2 * gz - q3 * gy) * halfT
    q2 = q2 + (q0 * gy - q1 * gz + q3 * gx) * halfT
    q3 = q3 + (q0 * gz + q1 * gy - q2 * gx) * halfT

    # 四元数归一化
    norm = math.sqrt(q0 * q0 + q1 * q1 + q2 * q2 + q3 * q3)

    if norm == 0:
        return result

    q0 = q0 / norm
    q1 = q1 / norm
    q2 = q2 / norm
    q3 = q3 / norm

    # 计算 Pitch / Roll
    pitch = math.asin(-2 * q1 * q3 + 2 * q0 * q2) * 57.3
    roll = 0

    denominator = -2 * q1 * q1 - 2 * q2 * q2 + 1

    if denominator != 0:
        roll = math.atan((2 * q2 * q3 + 2 * q0 * q1) / denominator) * 57.3

    result[0] = pitch
    result[1] = roll

    if ay * ay + az * az != 0:
        result[2] = -math.atan(ax / math.sqrt(ay * ay + az * az)) * 57.2957795

    if ax * ax + az * az != 0:
        result[3] = math.atan(ay / math.sqrt(ax * ax + az * az)) * 57.2957795

    result[4] = gx
    result[5] = gy
    result[6] = gz

    result[0] = -K * pitch - (1 - K) * result[2]
    result[1] = K * roll + (1 - K) * result[3]

    return result


# =========================
# 主程序
# 原 31_mpu6050.py
# =========================

print("MPU6050 attitude test start")

# SCL -> IO7，SDA -> IO6
i2c = I2C(I2C.I2C0, freq=100000, scl=7, sda=6)

try:
    print("I2C scan:", i2c.scan())
except Exception as e:
    print("I2C scan failed:", e)

mpu_sensor = accel(i2c)

# 陀螺仪零偏校准，校准时保持 MPU6050 静止
mpu_sensor.error_gy()

i = 0
q = []

while True:
    values = mpu_sensor.get_values()
    i = i + 1

    if i == 256:
        print(q)
        i = 0

    # 陀螺仪：原始值 / 65.5 得到 °/s，再乘 0.0174533 转为 rad/s
    # 加速度计：原始值 / 8192 得到 g
    q = IMUupdate(
        values["GyX"] / 65.5 * 0.0174533,
        values["GyY"] / 65.5 * 0.0174533,
        values["GyZ"] / 65.5 * 0.0174533,
        values["AcX"] / 8192,
        values["AcY"] / 8192,
        values["AcZ"] / 8192
    )

    time.sleep(0.0035)

这段程序可以分成三个层级。底层是 accel 类，负责 MPU6050 寄存器初始化、原始字节读取和有符号整数转换；中间层是 error_gy()、单位换算和 IMUupdate()，负责校准、修正和姿态融合；上层是主程序，负责创建 I2C 对象、扫描设备、启动校准和循环输出姿态结果。

accel.__init__() 是传感器初始化入口。它会解除 MPU6050 休眠，并配置采样分频、低通滤波、陀螺仪量程和加速度计量程。get_raw_values() 从 0x3B 起始地址读取 14 字节原始数据，bytes_toint() 把两个字节合成为有符号整数，get_values() 再把 AcX、AcY、AcZ、Tmp、GyX、GyY、GyZ 整理成字典。这样主循环不需要关心寄存器细节，只需要读取字典中的传感器值。

函数 / 语句	功能	对应现象
`one_filter()`	一阶互补滤波姿态估计	当前主循环未直接调用，可作为后续算法对比
`accel.__init__()`	初始化 MPU6050	解除休眠，配置采样率、低通滤波、陀螺仪量程和加速度计量程
`get_raw_values()`	读取原始数据	从 `0x3B` 起始寄存器读取 14 字节传感器数据
`get_ints()`	转换原始字节列表	将读取到的字节数据整理成普通列表
`bytes_toint()`	两字节转有符号整数	把高低字节合成为加速度、温度和陀螺仪原始值
`error_gy()`	陀螺仪零偏校准	静止状态下采样陀螺仪数据，计算 X、Y、Z 三轴零偏
`get_values()`	获取传感器数据字典	返回 AcX、AcY、AcZ、Tmp、GyX、GyY、GyZ 等数据
`IMUupdate()`	四元数姿态解算	融合陀螺仪和加速度计数据，输出 Pitch、Roll 等姿态结果
`i2c.scan()`	扫描 I2C 设备	打印当前总线上可识别的 I2C 设备地址
`time.sleep(0.0035)`	控制采样间隔	让循环保持较短延时，持续进行姿态更新

IMUupdate() 是姿态融合的核心函数。函数先对加速度计数据归一化，再根据当前四元数估计重力方向。加速度计测量方向与四元数估计方向之间会形成误差，这个误差经过比例项和积分项修正后反馈给陀螺仪角速度。随后程序进行四元数积分和归一化，并计算 Pitch、Roll 等姿态结果。这个过程体现了姿态解算中常见的思路：陀螺仪负责短时间动态变化，加速度计提供重力方向校正。

主程序中的 i == 256 用来控制打印频率。姿态解算每一轮循环都会执行，但并不是每次都打印结果，而是累计 256 次采样后输出一次 q。这种写法可以减少串口打印对采样节奏的影响。嵌入式实验中，频繁打印会明显拖慢循环速度，尤其在姿态解算这类连续采样场景中，控制输出频率比每次都打印更稳。

扩展应用

MPU6050 实验比普通 LED 实验更容易受到接线、供电、I2C 地址、模块静止状态和采样参数影响。排查时应围绕 I2C 扫描结果、传感器初始化、原始数据读取、零偏校准和姿态输出稳定性逐步定位。

问题现象	可能原因	处理思路
I2C 扫描结果为空	SCL / SDA 接反、供电异常、GND 未共地	核对 SCL 接 IO7、SDA 接 IO6，确认 VCC 和 GND 连接正常
扫描不到 `0x68`	模块地址不同或 AD0 电平状态改变	观察 `i2c.scan()` 打印结果，如果地址不是 104，需要调整 `accel(i2c, addr=实际地址)`
程序卡在校准阶段	`sleep(3)` 校准等待属于正常现象	启动后保持模块静止，等待校准完成并观察 `Gyro error` 输出
姿态数据抖动明显	模块晃动、供电不稳、采样环境振动较大	校准期间保持静止，缩短杜邦线，保证电源稳定，减少桌面震动
姿态角漂移严重	陀螺仪零偏校准不准确或模块启动时不静止	重新运行程序，并在 `error_gy()` 校准期间保持 MPU6050 静止
输出一直接近 0	传感器数据没有正常变化或模块摆放变化较小	打印 `values` 原始数据，确认 AcX、AcY、AcZ、GyX、GyY、GyZ 是否有变化
程序出现除 0 异常	加速度或四元数归一化数据异常	当前代码已对 `norm == 0` 和部分分母为 0 场景做保护，可继续检查传感器读数是否异常
输出速度过慢	串口打印频率过高或循环延时较长	当前代码每 256 次采样打印一次，如果调试阶段频繁打印原始数据，运行速度会下降
姿态方向与预期不同	模块安装方向、坐标轴方向与代码假设不同	根据模块实际安装方向重新理解 X、Y、Z 轴，必要时调整显示或判断逻辑

MPU6050 姿态解算实验的价值不只在于打印 Pitch 和 Roll，而是建立"传感器数据到空间状态"的编程思维。开发板通过 I2C 获取真实世界中的运动数据，程序再通过滤波、校准、单位换算和姿态融合，把原始字节转换成具有业务意义的角度信息。这套流程可以自然迁移到机器人、运动检测、设备姿态判断和交互控制等场景中。

应用场景	实现思路	可扩展能力
姿态检测演示	使用 MPU6050 采集加速度和陀螺仪数据，计算 Pitch、Roll 变化	可配合 LCD 显示姿态角
平衡车基础实验	利用倾角变化判断车身前倾或后仰状态	可接入电机控制形成闭环
智能小车防侧翻	通过姿态角判断车身倾斜是否超过阈值	可在异常倾斜时触发蜂鸣器或 LED 提示
手势控制设备	根据模块旋转方向识别简单手势	可扩展为按方向切换菜单、控制灯效或发送串口指令
运动数据采集	周期性记录加速度、角速度和姿态角	可扩展为数据上传、文件保存或可视化曲线展示
云台姿态反馈	使用姿态角作为当前角度反馈参考	可接入舵机或电机调节方向
算法教学实验	对比一阶互补滤波和四元数融合结果	可进一步讲解滤波、漂移、采样周期和姿态解算算法

从工程角度看，当前代码已经把传感器读取和姿态解算做了比较清晰的拆分。accel 类负责硬件通信，IMUupdate() 负责算法融合，主循环负责调度流程。这样的结构方便后续继续改造，例如把打印结果换成屏幕显示，把姿态角作为控制条件，把采样数据保存成文件，或者把同一套姿态数据接入可视化界面。只要驱动层和算法层保持清楚边界，复杂硬件项目也能逐步扩展。

总结

本实验通过 CanMV K210 开发板完成了 MPU6050 姿态解算流程，核心能力包括 I2C 通信、寄存器初始化、原始数据读取、有符号整数转换、陀螺仪零偏校准、加速度计单位换算、陀螺仪角速度换算、四元数姿态融合和循环采样调度。程序从硬件接线进入 I2C 对象创建，再通过传感器驱动读取原始字节，经过校准和算法融合输出姿态结果，完整展示了传感器实验从"读取数据"到"理解状态"的过程。

这类实验非常适合作为 AI 硬件课程中的姿态感知入门案例。加速度计提供重力方向参考，陀螺仪提供短时间旋转变化，四元数融合负责把两类数据转换成稳定姿态。后续课程可以在这个基础上继续扩展 LCD 姿态显示、LED 倾斜提示、蜂鸣器异常报警、智能小车平衡控制、姿态数据可视化和 AI 摄像头联动等方向。理解了传感器通信、数据校准和算法融合之间的关系，更多智能硬件项目就能从简单采样逐步走向可感知、可判断、可控制的系统设计。
