全栈物联网实训平台拆解：通信协议+边缘AI+实战源码

一、行业背景与平台定位

目前高校物联网教学普遍存在硬件碎片化、协议单一、无工业级项目、代码实战性弱等问题，多数实训设备仅能完成单一传感器采集，无法实现异构网络组网、边缘AI推理、云端联动等产业级操作。

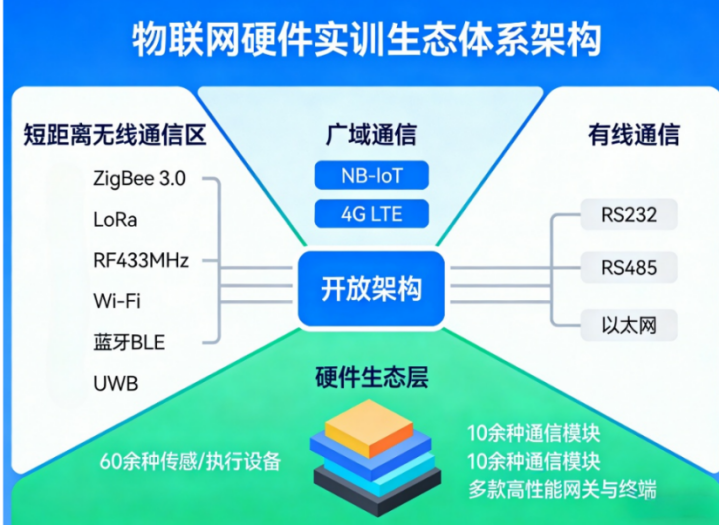

物联网应用开发实训平台是面向高校物联网工程、电子信息、自动化、计算机专业的全栈教学解决方案，平台采用开放式架构设计，汇聚了当前物联网行业主流的短距离无线通信技术（ZigBee 3.0、LoRa、RF433MHz、Wi-Fi、蓝牙BLE、UWB等）、广域通信技术（NB-IoT、4G LTE）以及多种有线通信方式（RS232、RS485、以太网），构建了涵盖60余种传感/执行设备、10余种通信模块、多款高性能网关与终端的硬件实训生态体系。

在软件技术层面，平台支持Python（PySide2/Modbus-TK/PySerial/OpenCV）、Java、Android移动端开发等多种编程语言和框架，内置智慧温室、智慧仓储、智能运输、智慧收银、智能口罩检测、智慧园区移动端应用等6套完整的Demo项目源码，并配套有EdgeX Foundry边缘计算网关、ThingsBoard IoT平台等开源工具链，支持学生完成从底层硬件驱动开发到上层业务应用集成的全流程实训项目。

平台还覆盖了边缘计算工程应用、低代码应用系统开发、高精度UWB室内定位等前沿技术方向，能够满足物联网基础教学、综合实训、工程实践、创新创业项目孵化等多层次教学需求，助力高校培养适应行业需求的复合型物联网工程技术人才。

二、平台整体硬件架构

2.1 三层架构：端-管-云一体化

平台严格遵循物联网工业标准三层架构，也是物联网入门核心原理，架构逻辑如下：

2.1.1 感知层（终端采集层）

作为物联网数据采集终端，集成模拟量、数字量传感器，包含温湿度、光照、CO₂、烟雾、人体红外、UWB定位、水质监测等60+传感设备；搭配电动推杆、风扇、警示灯、电机等执行器，支持模拟工业现场数据采集与自动控制。

硬件原理：传感器通过模拟信号/TTL电平采集环境数据，经信号放大、滤波处理后，通过RS485、I2C等接口上传至主控单元，执行器由继电器、MOS管驱动，实现弱电控制强电。

2.1.2 网络层（传输通信层）

平台最大技术亮点：多通信协议融合+混合自组网，覆盖市面全部主流物联网通信方式，区分短距离、广域、有线通信：

通信类型	协议/模块	芯片型号	技术应用场景
短距离无线	ZigBee 3.0	CC2530	低功耗局域网组网、智能家居
短距离无线	LoRa	SX1278	远距离工业监测、农业采集
短距离无线	RF433MHz	SI4432	简易无线透传、低速率通信
短距离无线	WiFi	ESP32	高速数据传输、视频推送
短距离无线	蓝牙BLE	CC2540	移动端近距离设备连接

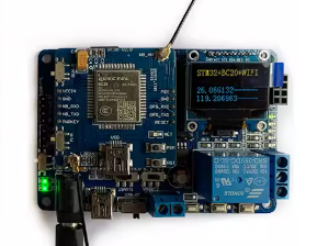

广域通信	NB-IoT/4G LTE	工业通信模组	低功耗广域网、远程云端上报
有线通信	RS232/RS485/以太网	串口转换芯片	工业设备有线稳定传输

组网核心原理：通信管理设备搭载ARM Cortex-M4处理器，集成多通信芯片，支持异构协议数据转发，可实现ZigBee转LoRa、WiFi转RS485跨协议通信，学生可深度理解网关协议转换底层逻辑。

2.1.3 应用层（业务开发层）

搭载工业级开源工具链，无需自建复杂环境，适配教学开发：

边缘网关：EdgeX Foundry（边缘数据聚合、协议转换）

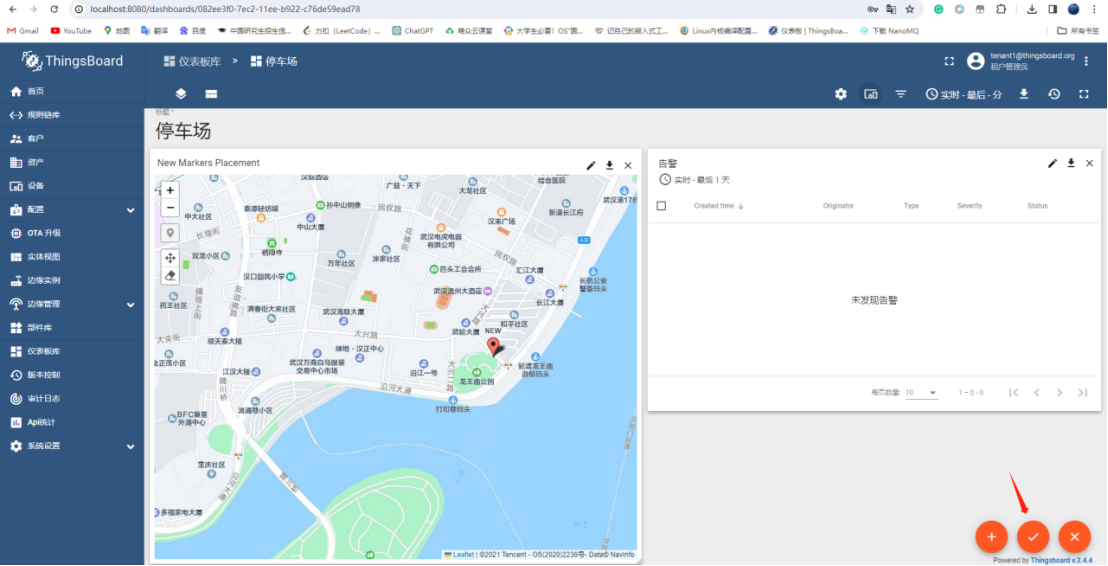

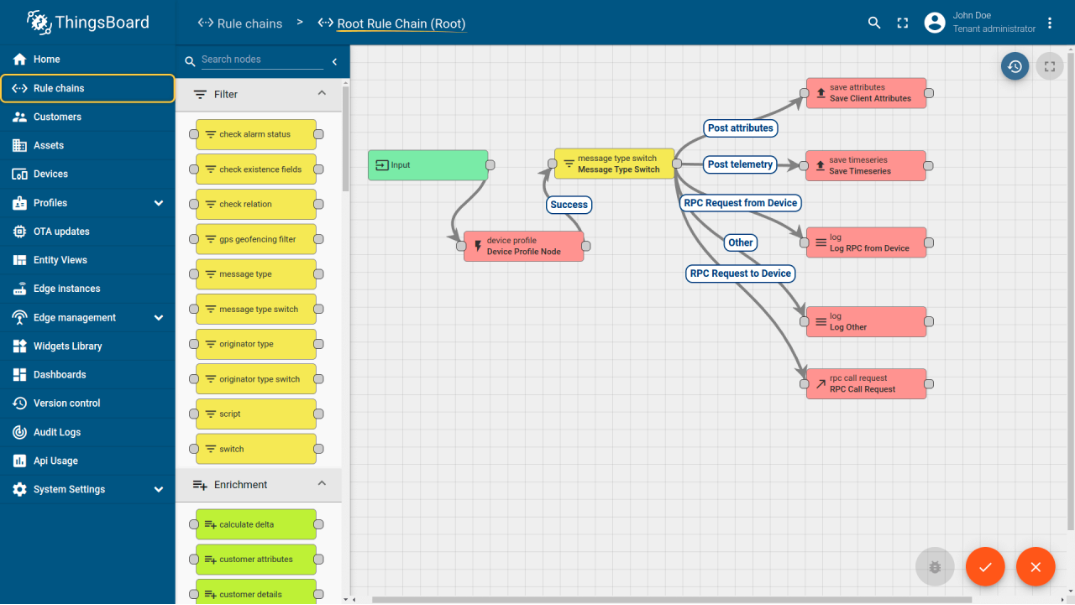

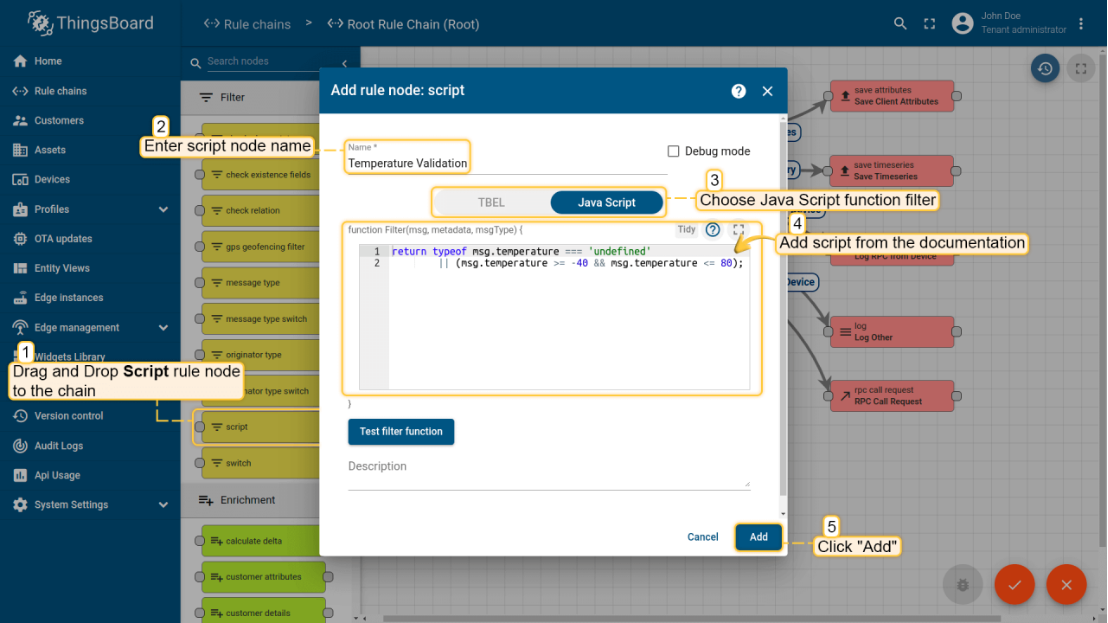

物联网平台：ThingsBoard（云端设备管理、数据可视化）
开发语言：Python/Java/Android
AI框架：TensorFlow+OpenCV（机器视觉、AI推理）

2.2 高性能边缘网关硬件剖析

网关作为平台核心算力单元，硬件参数对标工业级物联网网关：

处理器：4核A53架构，主频稳定，满足多任务并发处理
内存+存储：6GB RAM + 16GB eMMC，支持AI模型本地部署
硬件解码：4K/H.265硬解码，HDMI2.0视频输出
算力适配：内置OpenCV、TensorFlow，支持本地AI推理，无需依赖云端算力

边缘计算原理：传感器原始数据在网关本地完成清洗、协议转换、数据聚合，仅上传有效数据至云端，降低带宽消耗，实现云端协同架构，贴合工业物联网边缘部署趋势。

2.3 安全电路与模块化工位设计

实训工位采用工业级人体工程学设计，核心安全技术亮点：

强弱电分离：220V强电独立供电，直流弱电提供5V/12V/24V标准电压；
智能短路保护：单组电压短路自动断电，故障排除自动恢复，互不干扰；
网孔面板：三面可自由布局设备，支持导轨安装，贴合工业布线规范；
漏电保护：集成空气开关，杜绝实训用电安全隐患。

三、核心技术原理

3.1 Modbus RTU串口通信原理（工业通用协议）

平台所有RS485传感器均采用Modbus RTU协议，是工业物联网必备通信协议，通信规则：

通信参数：波特率9600bps、无校验、8位数据位、1位停止位
数据帧结构：从机地址+功能码+寄存器地址+数据+CRC校验
工作模式：主从轮询模式，网关为主机，传感器为从机，避免总线数据冲突

3.2 UWB高精度定位技术原理

平台搭载厘米级UWB定位模块，采用TDOA+ToF双重定位算法：

ToF：飞行时间测距，计算标签与基站信号传输时间，换算直线距离；
TDOA：到达时间差，多基站协同计算，修正定位误差；
应用效果：室内定位精度≤10cm，支持轨迹追踪、人员定位实训。

3.3 多协议混合组网原理

通信管理设备内置多射频芯片，实现异构网络互通，核心流程：

传感器节点采集数据→本地射频模块发送→通信管理设备接收→协议解析转换→数据封装→转发至目标协议网络→网关/云端存储展示

支持ZigBee星型、树型、Mesh组网，LoRa中继远距离通信，NB-IoT低功耗云端上报，完美模拟复杂工业物联网网络环境。

四、平台特点

4.1全技术栈覆盖，体系完整

平台从感知层、网络层到应用层三个维度构建了完整的物联网技术栈。感知层集成温湿度、光照、气体、烟雾、火焰、人体红外、水浸、超声波、激光对射、安全光幕等多种传感器及各类执行器；网络层覆盖ZigBee 3.0、LoRa、RF433MHz、Wi-Fi、蓝牙BLE、NB-IoT、4G、以太网、RS485等主流通信协议；应用层提供Python/Java/Android开发框架及EdgeX/ThingsBoard等开源IoT中间件，形成了"端-管-云"一体化实训体系。

4.2多通信协议融合，支持混合自组网

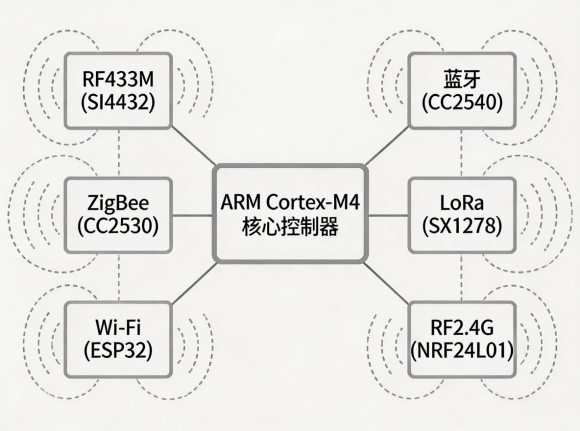

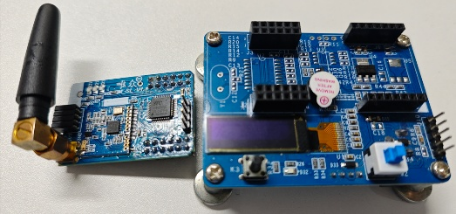

平台的物联网短距离通信管理设备采用ARM Cortex-M4处理器，内置RF433M（SI4432）、ZigBee（CC2530）、Wi-Fi（ESP32）通信模块，同时支持蓝牙（CC2540）、LoRa（SX1278）、RF2.4G（NRF24L01）等通用无线通信技术，具备混合自组网能力。学生可基于此设备进行多协议融合组网、网关协同、跨协议数据转发等高级实训项目，深入理解异构物联网网络的构建方法。

4.3高性能网关，支撑边缘计算与AI推理

平台标配的物联网网关搭载不低于4核A53处理器、6GB内存、16GB eMMC存储，支持OpenGL ES 1.1/2.0/3.0、4K/H.265硬解码、HDMI 2.0输出，内置OpenCV机器视觉库与TensorFlow框架。网关可直接部署EdgeX Foundry边缘计算服务，在本地完成数据聚合、协议转换,实现"云端协同"的物联网边缘计算架构实训。

4.4模块化工位设计，灵活可重构

实训工位采用符合人体工程学的专业设计，配备三组网孔操作面板（左面、中面、右面），可按项目需求自由部署各类物联网设备。面板支持走线槽安装，便于学生实训布线。强电与弱电供电系统分离设计，直流弱电提供5V、12V、24V常用电压接口，且具备智能短路保护功能------同一组电压短路时自动断电，排除短路后自动恢复，不影响其他组电压使用，保障实训安全。

4.5丰富的实训项目体系，紧贴产业应用

平台配套6套完整的Demo项目及多个综合实训项目，涵盖智慧温室（环境监测+自动控制）、智慧仓储（RFID库存管理+视频监控）、智能运输（交通信号控制+视频流传输）、智慧收银（扫码枪+读卡器+数据库）、智能口罩检测（TensorFlow深度学习）、智慧园区移动端应用（Android原生开发）、边缘计算工程应用（EdgeX+ThingsBoard）、低代码开发、UWB高精度定位等方向，覆盖智能家居、智慧农业、智慧交通、工业监测等多个产业应用场景。

4.6自定义传感器与可编程终端，激发创新潜能

平台提供可定义传感器（支持LoRa通讯）和智能传感器（支持WiFi通讯），允许学生通过服务下发方式自定义传感器类型、连接方式、传输协议和数据格式，模拟生成传感器数据并上传至云平台。同时，各类I/O节点盒支持扩展接口连接实验小模块，为创新创业项目和技术竞赛提供灵活的硬件开发环境。

五、平台组成

物联网应用开发实训平台由实训工位基础设施、核心处理单元、通信设备、传感器模块、执行器模块、人机交互设备、辅助工具及软件资源等八大类组成。以下对各类设备进行详细介绍。

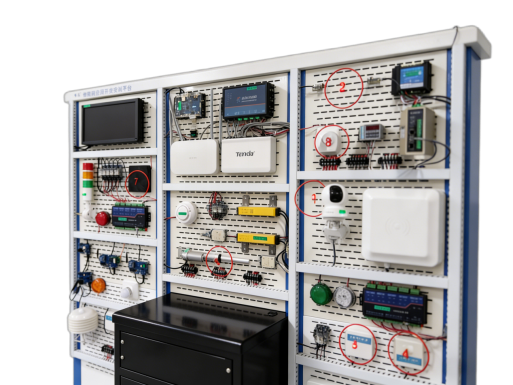

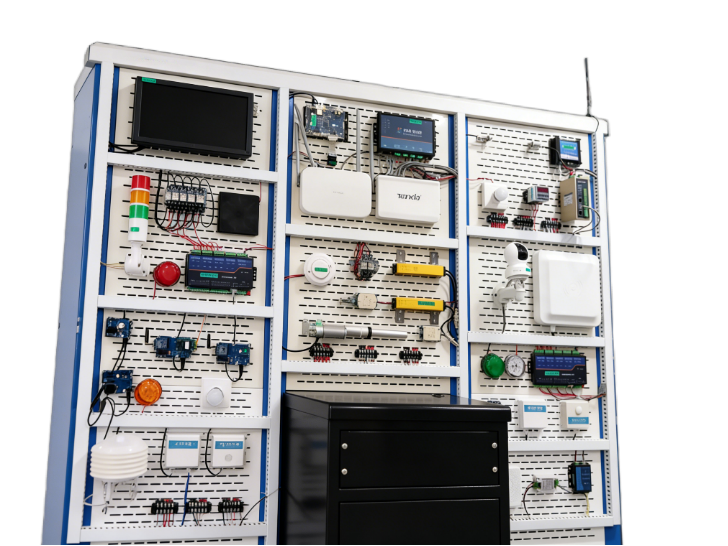

5.1物联网实训工位

实训工位是整个平台的物理载体，采用符合人体工程学的工业级结构设计，专为教学实训场景优化。

三组网孔操作面板（左面、中面、右面）：标准网孔间距，支持标准导轨安装方式，便于灵活部署各类物联网模块和传感器设备，满足不同实训项目的硬件布局需求。

强弱电供电系统：配备强电供电插座（220V AC），直流弱电供电接口提供5V、12V、24V三组常用直流电压，覆盖工位上各类物联网设备的供电需要。

智能短路保护系统：直流弱电各组电压独立运行，短路时该组自动断电保护，排除短路后自动恢复供电，断电期间不影响其他组电压正常使用。

走线槽安装支持：面板预留走线槽安装位置，方便学生进行规范化布线实训，培养良好的工程布线习惯。

安全配电箱：集成空气开关及漏电保护系统，采用一路电源输入、一路开关总控设计，确保整体系统用电安全可靠。

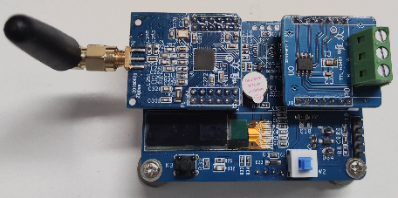

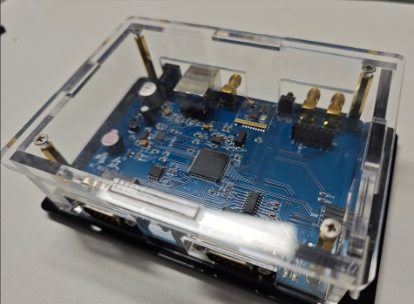

5.2物联网短距离通信管理设备

该设备是平台的无线通信枢纽，集成多种短距离无线通信模块、GPS传感器、UHF桌面发卡器等。

5.3模块图片对照表

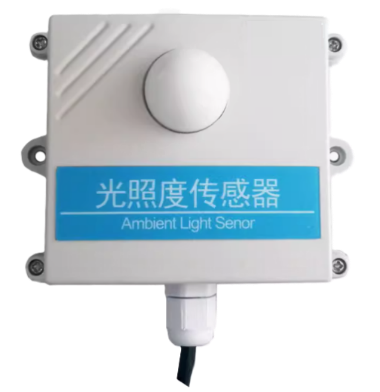

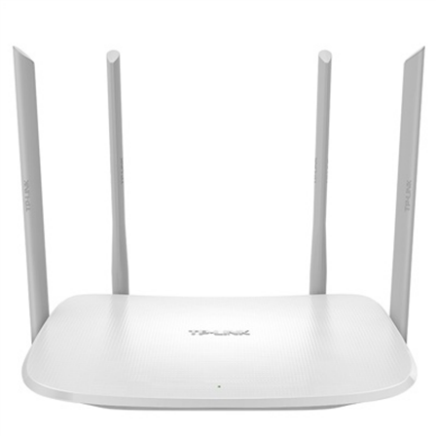

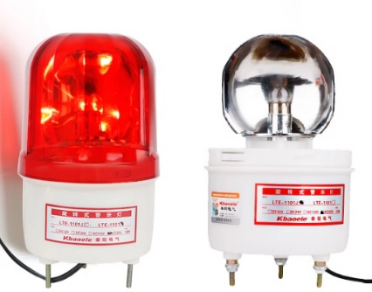

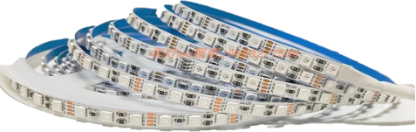

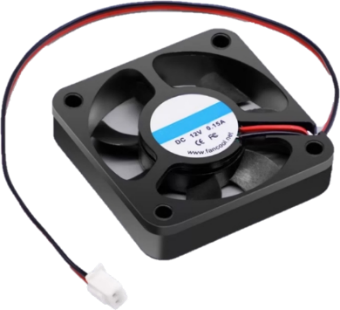

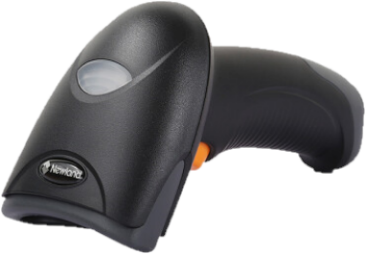

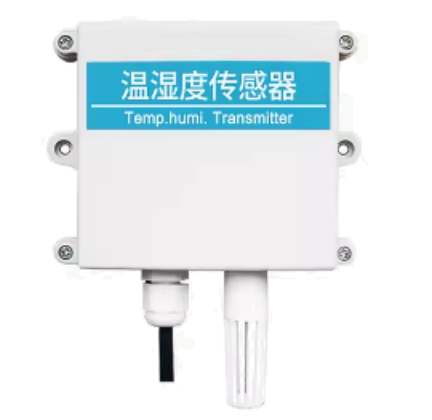

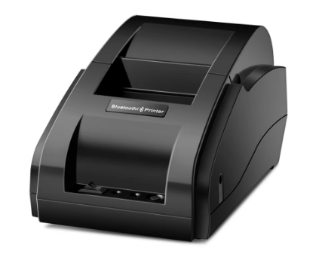

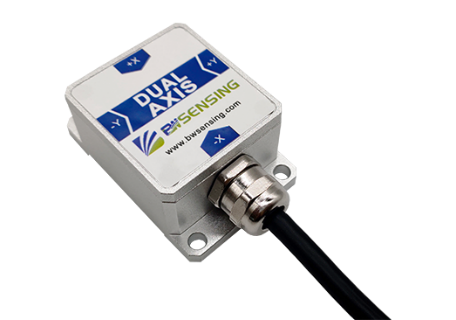

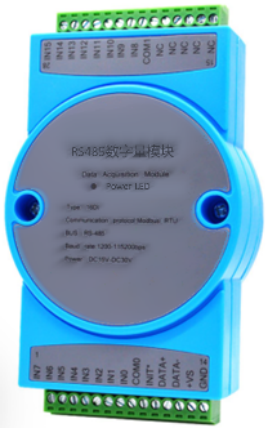

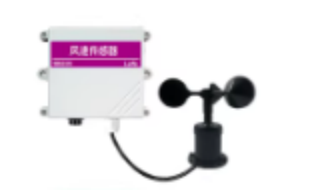

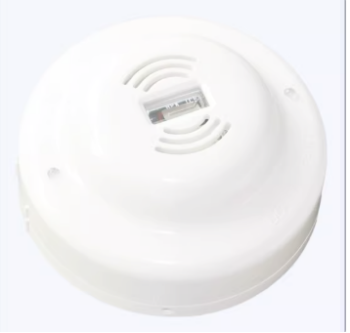

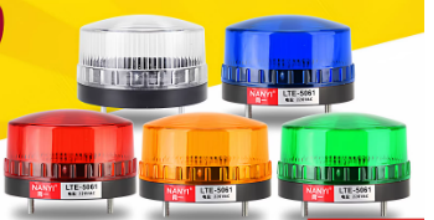

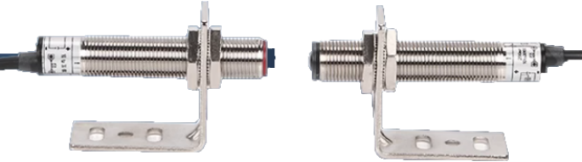

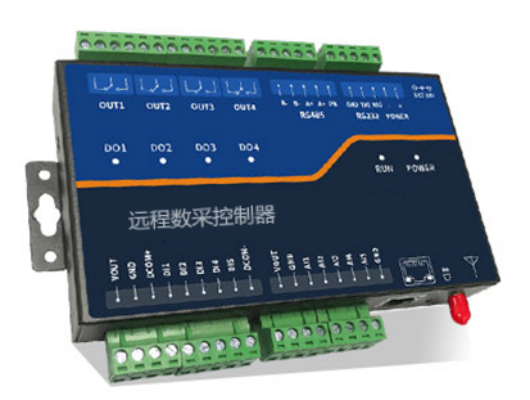

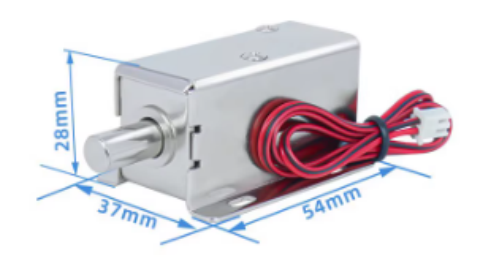

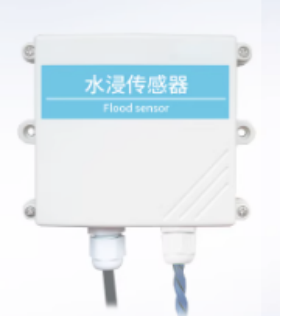

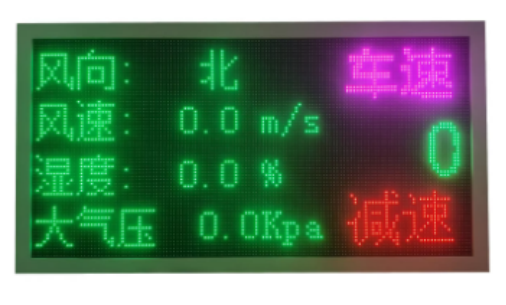

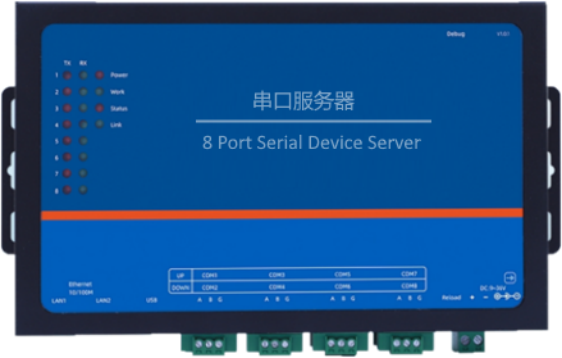

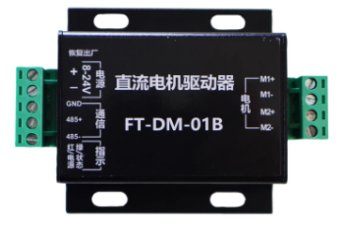

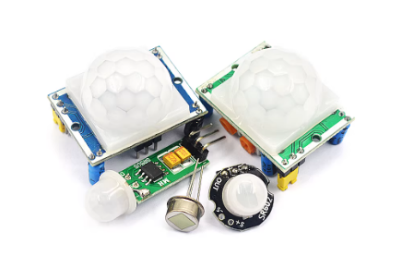

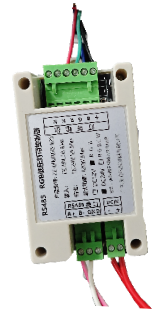

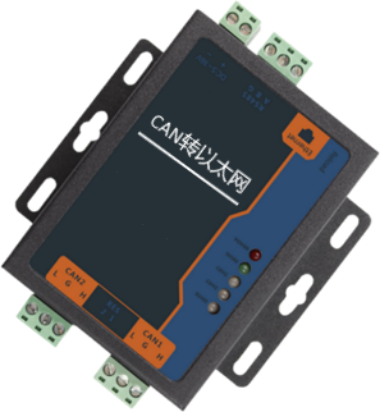

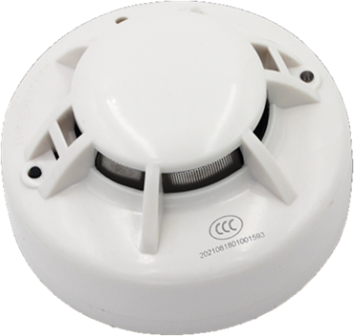

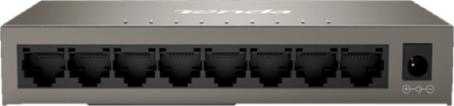

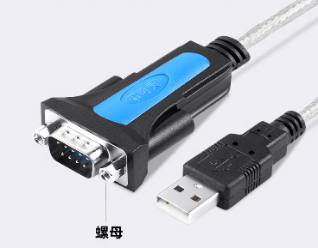

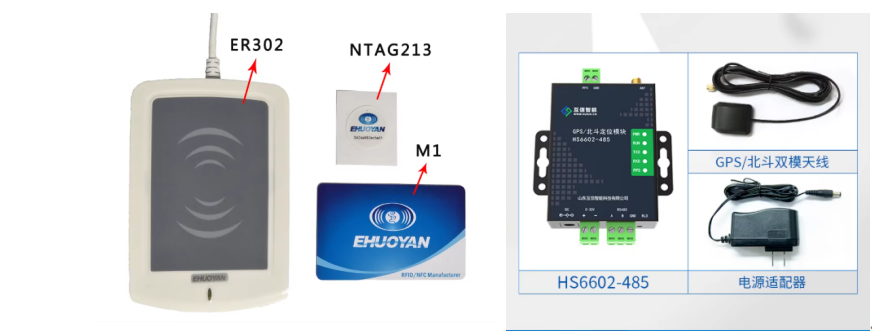

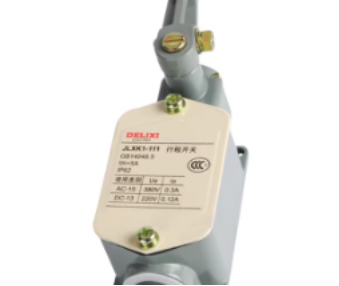

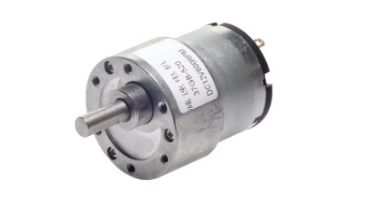

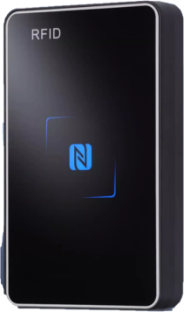

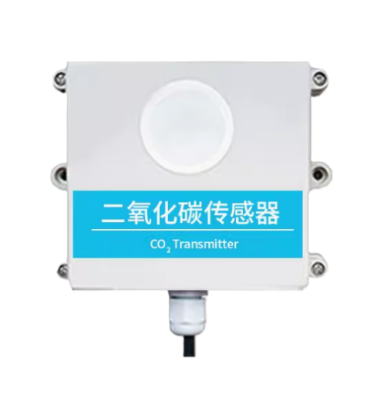

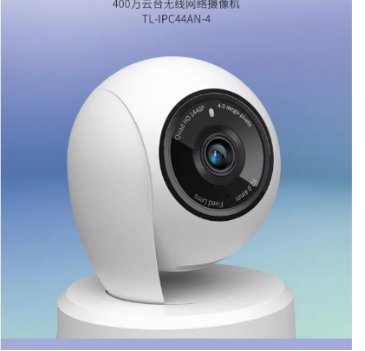

|----|--------------------- | 序号 | 名称 | 1 | 无线路由器 | 2 | 网络交换机 | 3 | 网络摄像机 | 4 | CAN转以太网数据传输单元 | 5 | 倾角传感器 | 6 | NB-IoT可编程数传控制器 | 7 | 远程数采控制器 | 8 | 串口服务器 | 9 | RS485数字量模块 | 10 | RS485温湿度传感器 | 11 | RS485光照传感器 | 12 | RS485二氧化碳传感器 | 13 | 中间继电器 | 14 | 电动推杆 | 15 | 警示灯 | 16 | 风扇 | 17 | 烟雾报警传感器 | 18 | 红外对射 | 19 | 微动开关 | 20 | 直流信号隔离变换器 | 21 | RGB灯带+控制器 | 22 | M4物联网关 | 23 | RF433无线通讯模块 | 24 | 智能语音播放设备 | 25 | 可燃气体检测长安器 | 26 | 二维码扫码枪 | 27 | UHF桌面发卡器 | 28 | ZigBee无线通讯模 | 29 | 可定义传感器 | 30 | usb转232的串口线 | 31 | RS232转RS485接口转换器 | 32 | 综合显示屏 | 32 | 热敏票据打印机 | 33 | 人体感应传感器模块 | 34 | 火焰传感器 | 35 | 风速传感器 | 36 | 空气质量传感器 | 37 | 北斗定位模块 | 38 | 百叶箱传感器 | 39 | 485型电机调速器 | 40 | 行程开关（单轮式） | 41 | 多合一传感器 | 42 | 4G通讯终端 | 43 | UWB定位解算终端 | 44 | UWB TAG | 45 | 水浸传感器 | 46 | 火焰探测器 | 47 | 频闪指示灯（红 | 48 | 电动锁头 | 49 | 安全光幕传感器 | 50 | 电机 ---|------------------------------------------------------------------------------------------------------------------------------------------------------|
| 图片 |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
块+RS485通讯模块 | |
| |
（公头螺母款） | |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
、黄、白、绿） | |
| |
| |
| |

六、实战项目源码

6.1 智慧温室：Modbus-RS485温湿度采集（Python）

技术栈：pymodbus+PySerial、Modbus RTU、RS485串口通信

实现功能：采集温湿度、光照数据，超阈值自动控制风扇启停

复制代码

# 导入依赖库
from pymodbus.serial import SerialAsciiTransport
from pymodbus.client import ModbusSerialClient
import time

# 串口初始化配置（平台固定串口参数）
client = ModbusSerialClient(
    port="/dev/ttyUSB0",  # 设备串口
    baudrate=9600,        # 波特率
    parity="N",           # 无校验
    stopbits=1,
    bytesize=8
)

# 传感器从机地址、寄存器配置
TEMP_HUM_ADDR = 0x01    # 温湿度传感器地址
LIGHT_ADDR = 0x02       # 光照传感器地址
FAN_ADDR = 0x03         # 风扇执行器地址

# 读取传感器数据函数
def read_sensor_data(slave_addr, reg_addr, reg_num):
    client.connect()
    result = client.read_holding_registers(address=reg_addr, count=reg_num, unit=slave_addr)
    if not result.isError():
        return result.registers
    return None

# 风扇控制函数
def control_fan(status):
    # 0关闭 1开启
    client.write_register(address=0x00, value=status, unit=FAN_ADDR)

# 主业务逻辑
if __name__ == "__main__":
    while True:
        # 读取温湿度
        temp_hum = read_sensor_data(TEMP_HUM_ADDR, 0x00, 2)
        if temp_hum:
            temp = temp_hum[0]/10  # 温度解析
            hum = temp_hum[1]/10  # 湿度解析
            print(f"实时温度：{temp}℃，实时湿度：{hum}%RH")
            # 温度大于28℃自动开启风扇
            if temp > 28:
                control_fan(1)
                print("温度超标，风扇开启")
            else:
                control_fan(0)
        time.sleep(2)
    client.close()

6.2 智能口罩检测：OpenCV+TensorFlow视觉推理

技术栈：OpenCV、TensorFlow、MQTT协议

实现功能：摄像头实时识别人脸口罩佩戴，异常触发报警灯

复制代码

import cv2
import tensorflow as tf
import paho.mqtt.client as mqtt

# 初始化MQTT客户端（平台本地网关）
mqtt_client = mqtt.Client()
mqtt_client.connect("127.0.0.1", 1883, 60)

# 加载训练好的口罩检测模型
model = tf.keras.models.load_model("mask_detect.h5")
# 开启平台网络摄像机
cap = cv2.VideoCapture(0)

# 人脸检测分类器
face_cascade = cv2.CascadeClassifier(cv2.data.haarcascades + "haarcascade_frontalface_default.xml")

while cap.isOpened():
    ret, frame = cap.read()
    if not ret:
        break
    gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
    faces = face_cascade.detectMultiScale(gray, 1.1, 4)
    for (x,y,w,h) in faces:
        face_img = frame[y:y+h, x:x+w]
        # 图像预处理
        img = cv2.resize(face_img, (150,150))
        img = img/255.0
        img = img.reshape(1,150,150,3)
        # AI推理
        pred = model.predict(img)
        if pred[0][0] > 0.5:
            cv2.putText(frame,"No Mask",(x,y-10),cv2.FONT_HERSHEY_SIMPLEX,1,(0,0,255),2)
            # MQTT发送指令，触发报警灯
            mqtt_client.publish("device/alarm", "1")
        else:
            cv2.putText(frame,"Mask",(x,y-10),cv2.FONT_HERSHEY_SIMPLEX,1,(0,255,0),2)
            mqtt_client.publish("device/alarm", "0")
    cv2.imshow("Mask Detect",frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break
cap.release()
cv2.destroyAllWindows()

6.3 智慧仓储：RFID标签读写+数据库存储

技术栈：PyMySQL、PySerial、RFID串口协议

实现功能：射频卡读写，商品入库、库存数据存入MySQL

复制代码

import serial
import pymysql

# 初始化串口RFID设备
ser = serial.Serial("/dev/ttyUSB1", 9600, timeout=0.5)
# 数据库连接
db = pymysql.connect(host="localhost",user="root",password="123456",database="warehouse")
cursor = db.cursor()

# RFID标签写入
def write_rfid(card_id, goods_name):
    send_data = bytes.fromhex(f"A0 02 {card_id} 00 01")
    ser.write(send_data)
    # 写入数据库
    sql = f"insert into goods(card_id,goods_name) values('{card_id}','{goods_name}')"
    cursor.execute(sql)
    db.commit()

# RFID标签读取
def read_rfid():
    data = ser.readall()
    if data:
        card_id = data.hex()[4:12]
        print(f"读取标签ID：{card_id}")
        # 查询库存
        cursor.execute(f"select * from goods where card_id='{card_id}'")
        return cursor.fetchone()

if __name__ == "__main__":
    # 写入商品标签
    write_rfid("10010001","物联网传感器")
    # 读取标签信息
    print(read_rfid())
    ser.close()
    db.close()

6.4智能运输实训系统

通过IoT数据采集器连接激光对射模组、人体红外传感器、行程开关等检测设备，结合Modbus RTU协议和串口通信，构建智能交通信号控制系统。系统通过Python应用实现红绿灯信号控制、特种车辆优先通行（警灯模式）、车辆检测与统计等功能，并集成网络摄像机视频流进行交通场景实时监控。

技术要点：多串口协同通信、交通控制逻辑算法、实时视频流处理、Modbus RTU设备控制

核心设备：激光对射模组、人体感应传感器、行程开关、IoT数据采集器、RGB调光控制器

6.5智慧收银实训系统

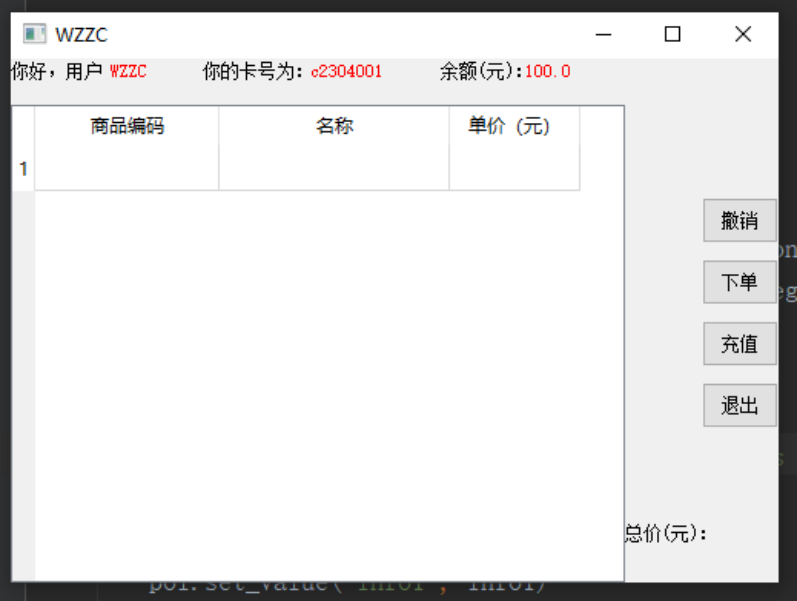

基于高频读写器和二维扫描枪，通过Python（PySide2+PySerial+PyMySQL）开发智能收银系统。系统支持条码扫描商品查询、RFID卡余额查询、消费扣款、出入库管理等完整收银业务流程，结合MySQL数据库实现商品信息和交易记录管理。

技术要点：串口数据收发解析、RFID卡片读写、条码数据解码、数据库事务处理

核心设备：高频读写器、二维扫描枪

6.6智慧园区移动端应用开发

基于Android原生开发技术，利用平台传感器数据接口，开发智慧园区移动端应用。项目涵盖传感器数据展示、设备远程控制、定位服务、消息推送等移动端物联网应用开发技术栈。

技术要点：Android Activity/Fragment架构、RecyclerView列表、HTTP网络请求、JSON解析

核心设备：各类传感器、物联网网关、NB-IoT模块/4G通讯终端

6.7高精度UWB室内定位综合应用

利用平台配备的UWB高精度定位模块、UWB TAG和UWB定位解算终端，构建厘米级精度的室内定位系统。学生可进行TDOA/ToF定位算法实验、定位精度测试、轨迹追踪应用开发等综合实训项目。

技术要点：UWB测距原理、TDOA定位算法、坐标解算、实时定位系统架构设计

核心设备：UWB高精度定位模块、UWB TAG、UWB定位解算终端

6.8多协议无线通信组网实训

利用平台的ZigBee 3.0协调器、LoRa模块/网关、RF433M模块、NB-IoT模块、Wi-Fi/蓝牙模块等丰富通信设备，进行多种无线通信协议的组网实验。包括ZigBee星型/树型/Mesh网络搭建、LoRa点对点/广播/中继通信、NB-IoT云端连接、WiFi/蓝牙设备接入等。支持混合自组网实验，验证异构网络间的数据互通。

技术要点：ZigBee 3.0网络组建与路由、LoRa调制与通信参数优化、NB-IoT AT指令控制、混合网关协议转换

核心设备：ZigBee协调器、LoRa模块/网关、NB-IoT模块、RF433M模块、通信管理设备

6.9低代码应用系统开发综合应用

利用平台配套的低代码开发工具，通过图形化拖拽方式快速搭建物联网应用系统。降低开发门槛的同时，让学生理解物联网应用系统的业务逻辑和数据流转，适合作为物联网入门和综合项目开发的实训内容。

七、平台实训项目体系

平台配套9大综合实训项目，覆盖物联网主流行业场景，全部配套源码+实验手册，适配分层教学：

7.1 入门级项目（基础教学）

多协议无线组网：ZigBee/LoRa/NB-IoT基础组网、AT指令调试
低代码开发：拖拽式搭建物联网仪表盘，理解数据流转逻辑
基础传感器采集：温湿度、光照、人体红外数据采集

7.2 进阶级项目（综合实训）

智慧温室：环境监测+自动调控+视频监控
智慧仓储：RFID库存管理+票据打印+视频安防
智能运输：交通信号灯控制+车辆检测统计
智慧收银：扫码+RFID扣费+数据库事务处理

7.3 高阶项目（创新创业/竞赛）

AI口罩检测：深度学习模型训练+本地边缘推理
UWB高精度定位：算法调试+轨迹追踪开发
Android智慧园区：移动端设备管控+数据可视化

八、产品核心优势总结

技术栈全覆盖：从底层硬件到上层开发，打通物联网全部技术链路，无技术盲区；
协议兼容性强：10+通信协议混合组网，掌握异构网络核心难点；
工业级硬件：高性能边缘网关、安全电路设计，对标工业现场设备；
源码开源无加密：6套完整Demo源码，支持二次开发、项目竞赛；
适配多层教学：零基础入门、综合实训、创新创业全覆盖。
