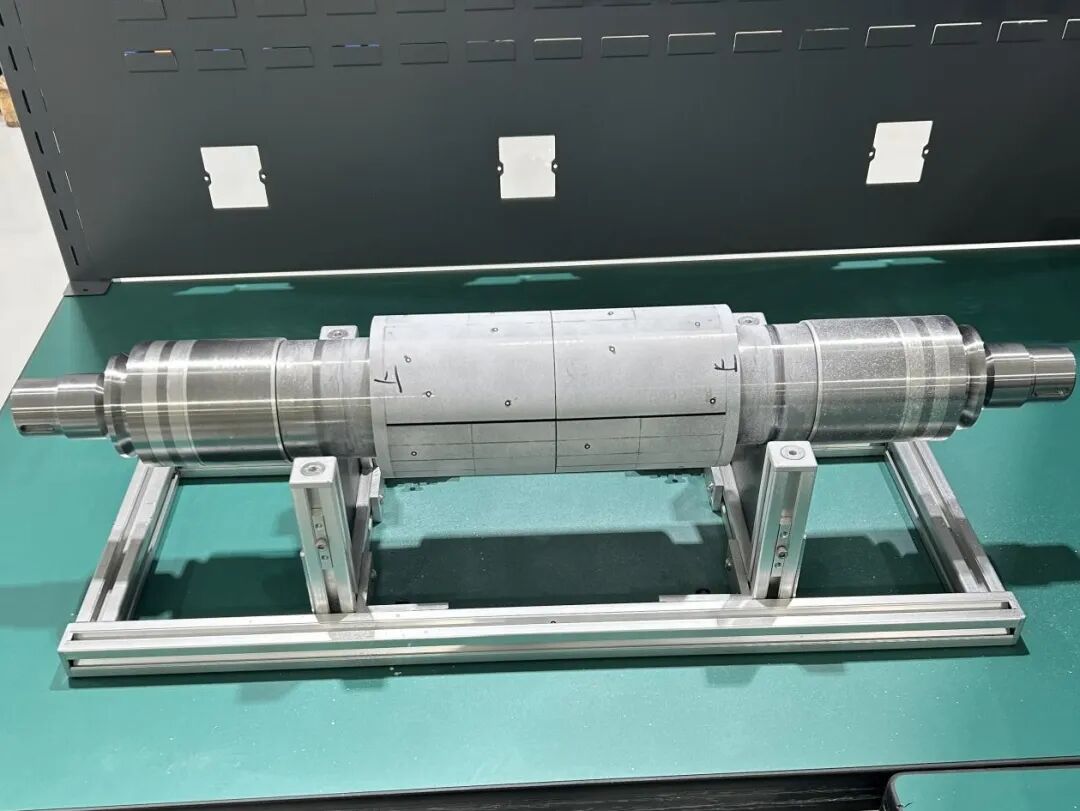

磁悬浮轴承是一种高性能轴承，它利用可控磁力将旋转的转子无接触地悬浮于空间中。作为核心支撑部件，磁性轴承对于定子内圆与转子外圆的同轴度、部件的形位公差提出了极高要求。
对于磁性轴承3D尺寸检测，蓝光三维扫描仪凭借其非接触、高精度、高效率、全面获取数据、无惧磁力干扰等显著优势，是目前最优选的解决方案。它能有效克服传统接触式测量的局限性，并提供更丰富、更可靠的数字化检测结果。
为什么传统测量方式难以胜任？
气隙是磁悬浮轴承的核心参数，由定子内圆和转子外圆的同轴度决定。气隙不均匀会导致磁场分布异常，引起转子偏心振动，影响悬浮稳定性和加工精度。传统测量方法面临以下难题：
1、磁性干扰
接触式测量（卡尺、千分尺、高度规、三坐标）：磁性会强力吸附金属测头（尤其是钢制测头），导致：
-
测量力异常，读数失准。
-
难以稳定放置或移动测头。
-
测头或工件表面可能被划伤甚至损坏。
-
三坐标精密测头在磁力干扰下，可能导致系统误差或损坏。
2、几何复杂性
-
测量大圆外径时，需要精确找到最大外径点，磁性干扰下传统检测方法难以保证测头始终在直径位置。
-
测量端面距离（如轴承宽度）时，需要两个端面同时被稳定、垂直地接触测量，磁力使得操作困难。
-
效率低下：操作需避免磁力影响，测量多个尺寸耗时较长。
蓝光3D扫描解决方案

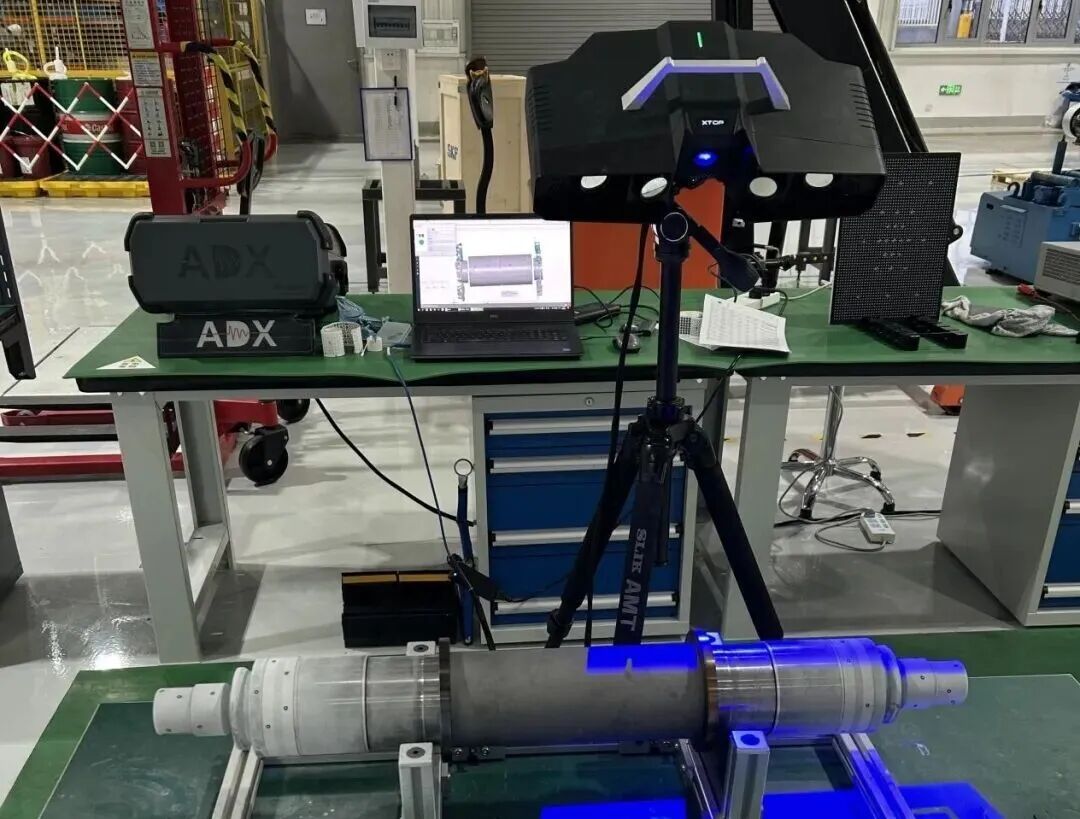

新拓三维XTOM拍照式蓝光三维扫描仪，采用非接触式扫描方案，可高效完成磁性轴承复杂结构的全尺寸检测，端面距离（轴承宽度）、圆柱特征分析。蓝光光栅技术能有效抑制环境光干扰，保证测量过程稳定可靠，精度满足精密轴承件GD&T检测要求。

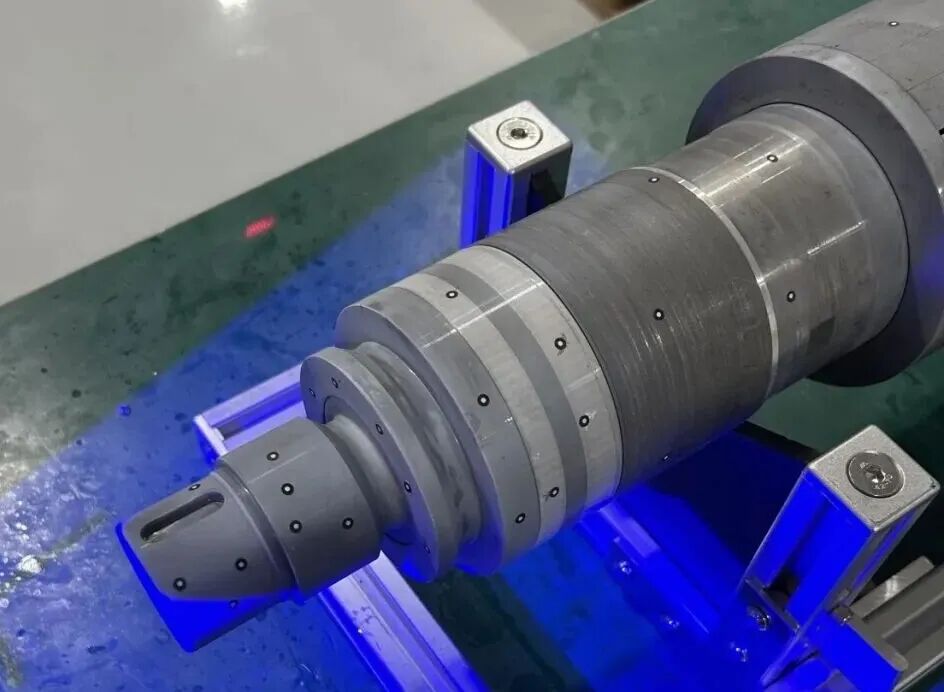

磁性轴承3D扫描检测

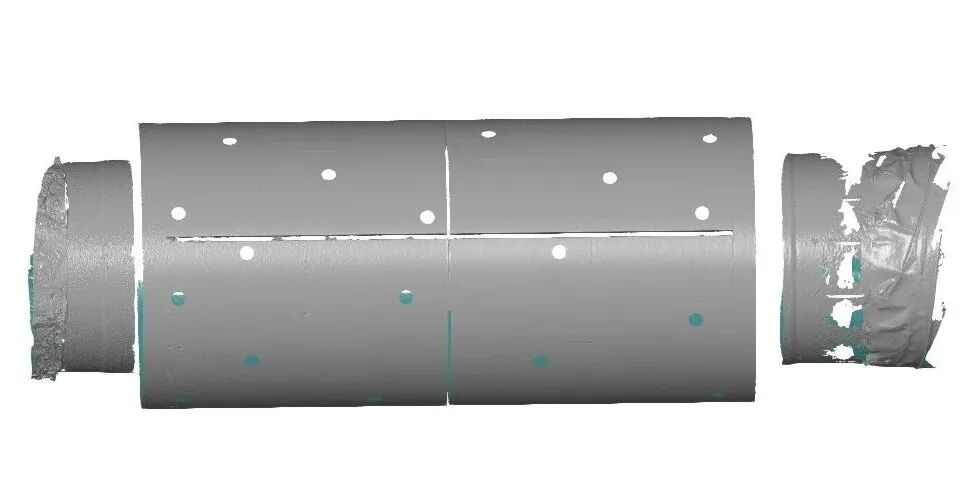

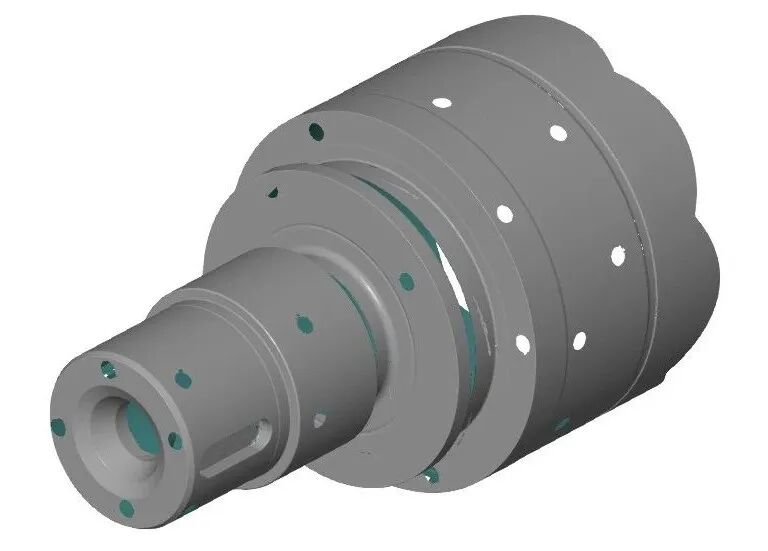

XTOM拍照式蓝光三维扫描仪对磁性轴承多角度采集点云数据，经预处理优化生成高精度三角网格模型，并通过平滑、孔洞修复、降噪等后处理，得到高质量STL三维模型，为三维检测与质量分析提供可靠数据基础。
搭配X-INSPECT三维检测软件，可将重建模型与 CAD 数模进行高精度对齐比对，实现磁性轴承全尺寸三维检测，精准测量直径、圆柱度、曲率、位置偏差等关键参数，直观判定产品是否符合设计规范。
通过分析比对，确定加工余量，辅助工作人员优化或调整加工工艺，确保成品符合设计要求及质量标准。

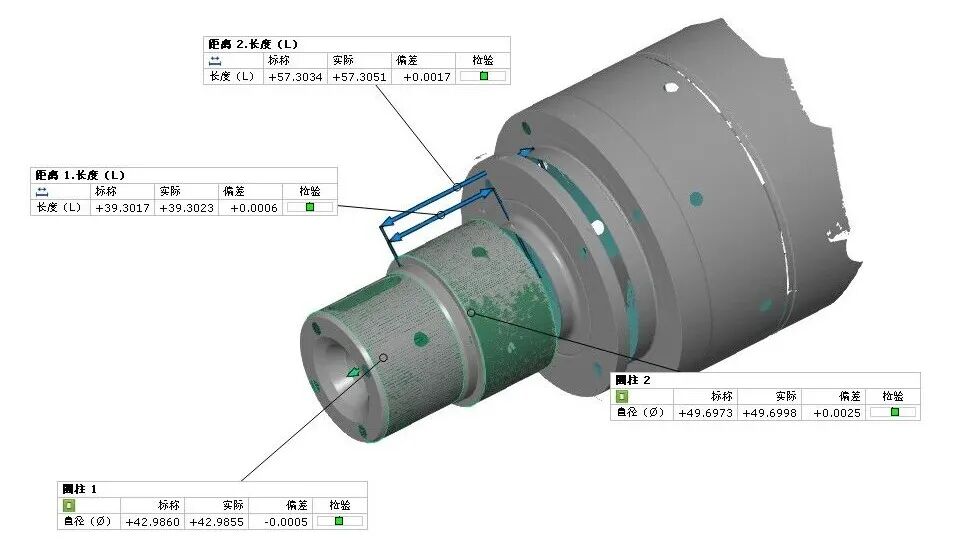

特征拟合与测量：

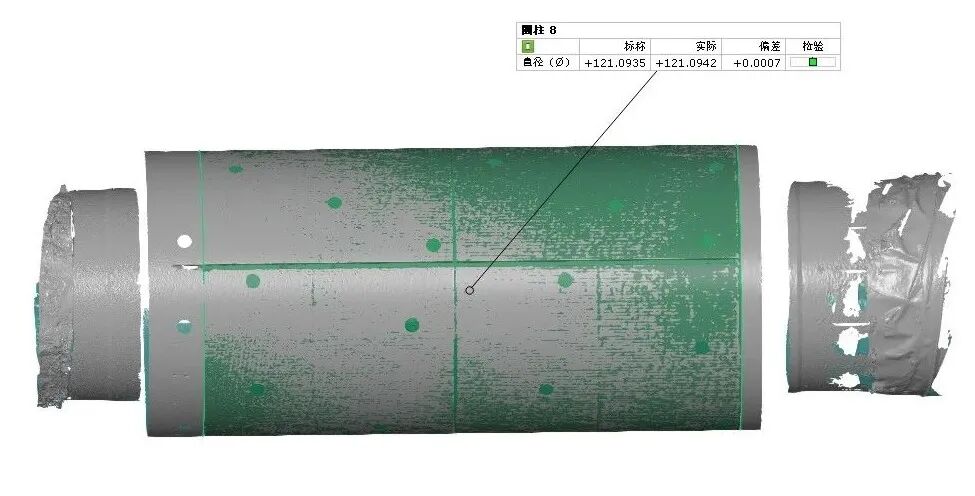

大圆外径：在检测软件中选择大圆柱外表面区域，拟合一个精确的圆柱体，分析其圆柱度和直径。
端面距离（轴承宽度）：
分别拟合两侧的端面平面。检测软件直接计算两个平行平面之间的距离（即宽度），分析轴承组件宽度一致性。
端面圆柱直径：在端面区域选择需要测量的圆柱特征（例如内圈或外圈的端面凸台/凹槽的圆柱面），拟合圆柱体，读取直径。
使用新拓三维XTOM蓝光三维扫描仪进行磁性轴承3D尺寸检测，可克服磁性吸附干扰、端面平行度误差、圆柱度精确分析、效率与一致性等难题，可以快速、准确地获取零部件的三维数据，为圆轮廓、同轴度、槽宽一致性等尺寸质量控制提供有力支持。该技术不仅提升产品质量、缩短开发周期、降低生产成本，更助力精密制造企业推进数字化转型，增强市场竞争力。
