1. 电源动态响应概述
1.1. 动态响应测试目的
电源动态响应，是指 DC-DC 电源在负载电流发生突变（阶跃变化）时，输出电压从稳态偏离、再恢复到目标值的过程，核心关注过冲 / 下冲幅度和恢复时间两个指标，直接决定了电源对负载变化的适应能力，也是电源设计的核心性能指标之一。
-
验证电源反应速度：模拟实际使用中负载突然增减的情况，看电源能不能在微秒级时间内快速响应 。
-
确保供电稳定：若电源响应太慢，输出电压波动过大，可能导致连接的设备误动作或崩溃 。
1.2. 电源动态响应产生原理

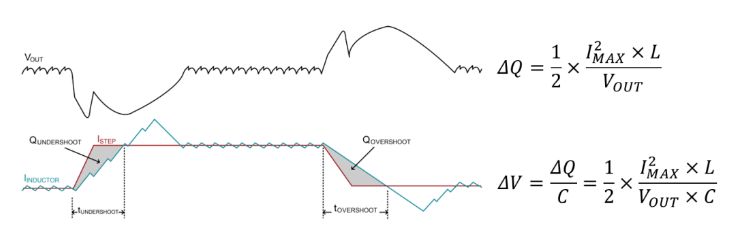

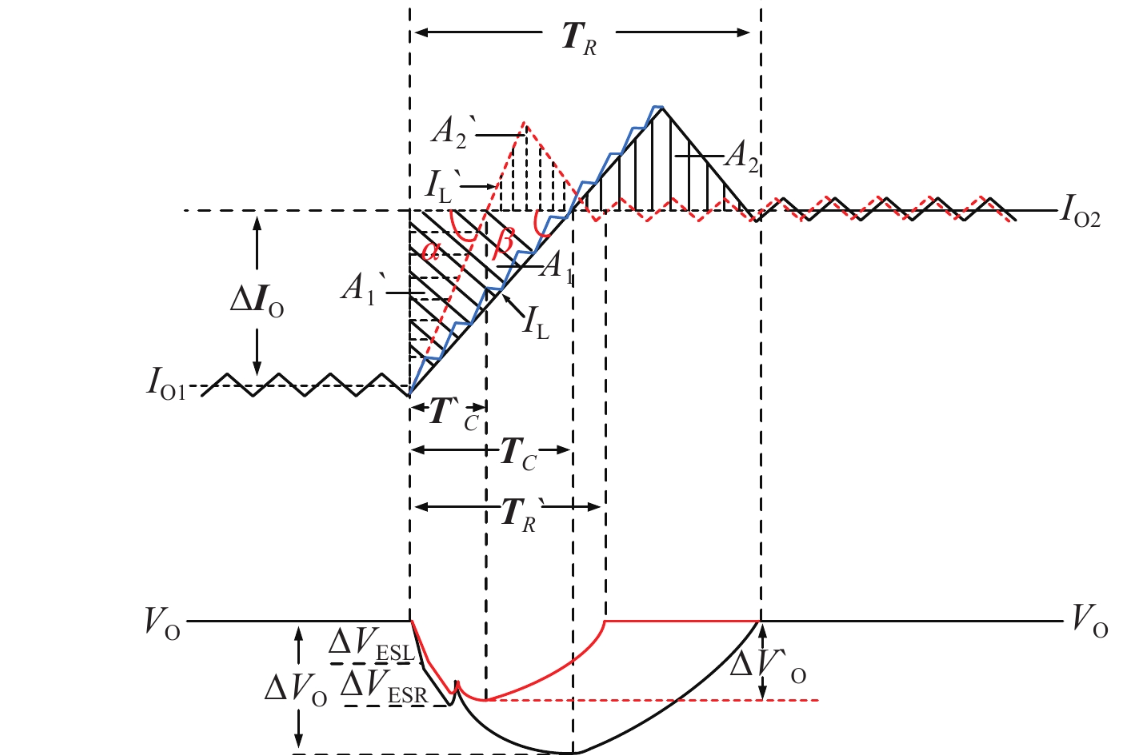

在负载发生跳变时（突然增大或者减小），电感电流无法快速跟随负载变化，会导致能量不足或者过剩，从而出现下冲/过冲。
- 负载电流突然增大（输出电压下冲）
-
负载瞬间需要更多电流，但电感电流无法突变，受限于电感的电流上升斜率（di/dt=V/L）和控制器的导通时间TON，电感电流无法立刻跟上负载需求；
-
此时，输出电容被迫放电，补充负载和电感之间的电流缺口，电容电压随放电降低，形成电压下冲（undershoot）；
- 负载电流突然减小（输出电压过冲）
-
负载电流突然降低，但电感电流的下降斜率（di/dt=−V/L）远小于负载电流的下降速度，导致电感上储存的能量无法被负载完全吸收，出现 "能量过剩"；
-
多余的能量会持续对输出电容充电，电容电压被抬高，形成电压过冲（overshoot）；
2. 电源动态响应测试方案

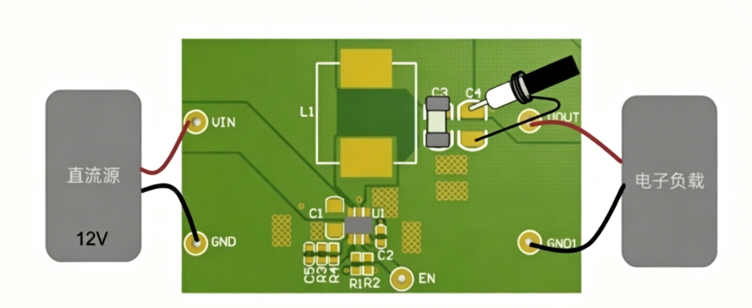

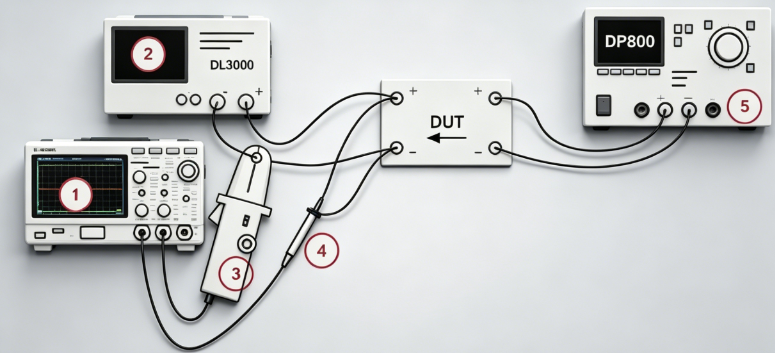

2.1. 测试组网
-
将 DUT 的输出端子的正、负端分别连接一根电缆，电缆的载流量根据负载大小或者准许压降确定，并连接在直流电子负载上；
-
将合适衰减比例的电压探头连接在 DUT 输出端子；
-
将 DUT 的输入端连接在符合要求的电源上，并接通电源；
2.2. 测试标准
| 指标 | 定义 | 典型测试要求 |
|---|---|---|
| 过冲幅度（Overshoot） | 负载电流阶跃下降时，输出电压超出稳态值的最大偏差 | 通常≤5% Vout（如 12V 电源≤600mV） |
| 下冲幅度（Undershoot） | 负载电流阶跃上升时，输出电压低于稳态值的最大偏差 | 通常≤5% Vout（如 12V 电源≤600mV） |
| 恢复时间（Recovery Time） | 电压从偏离状态回到稳态误差带（如 ±1% Vout）内的时间 | 通常≤10~100μs，依负载要求而定 |
| 稳态误差带 | 判定电压恢复的基准范围 | 常用 ±1% 或 ±2% Vout |
2.3. 测试步骤
- 直流电源配置
-
设置为 DUT 规格书要求的输入电压（如 12V）；
-
开启限流保护，限流值设置为 DUT 满载电流的 1.2 倍，避免过流损坏；
-
开启输出，确认 DUT 输出电压稳定在目标值（如 5V），用万用表初步验证。

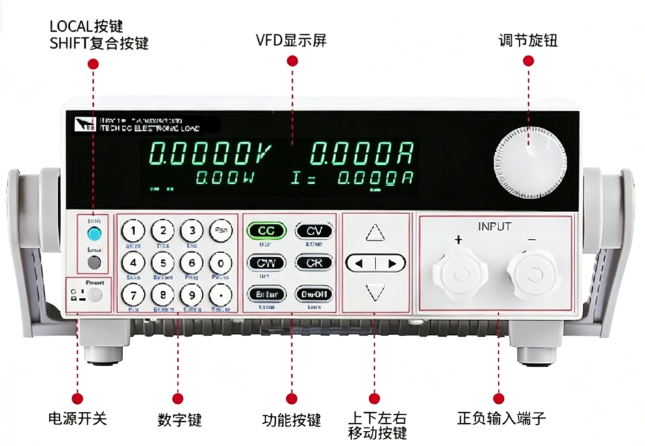

- 电子负载配置（核心：设置动态电流阶跃）
-
负载模式选择：CC（恒流）动态模式；
-
阶跃电流设置：
-
低电流（I_low）：通常为满载电流的 10%~20%（如 0.5A）或者50%负载；
-
高电流（I_high）：满载电流（如 10A）；
-
阶跃上升 / 下降时间：≤1μs（越快越能体现电源极限性能，避免超过负载设备能力）；
-
| 步骤 | 操作内容 | 关键说明 | 测试适配建议 |
|---|---|---|---|

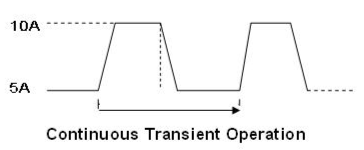

| 1 | 开启 TRAN（动态）功能，选择 CONTINUOUS 模式 | 连续模式：电流在 A/B 两个电平间循环切换，适合电源动态响应测试 | 优先使用 CONTINUOUS，而非 PULSE TOGGLE |
| 2 | 设置电流上升 / 下降斜率（UP/DOWN） | 控制电流阶跃的上升 / 下降时间，斜率越大，阶跃越快，越能体现电源极限性能 | 建议设置为1A/μs或更高（根据负载设备能力），避免过慢的斜率掩盖电源的动态缺陷 |
| 3 | 设置 LEVEL A/LEVEL B | 阶跃的两个电流电平：A 为低电流，B 为高电流 | 按电源规格设置，如：A=5A（50% 负载），B=10A（100% 负载） |
| 4 | 设置频率（FREQUENCE）和占空比（DUTY） | 频率：阶跃循环的频率；占空比：高 / 低电平的持续时间比例 | 频率建议设为50~100Hz（周期 10~20ms），确保两次阶跃之间电源完全恢复稳态；占空比 98% 可延长高电流持续时间，保证电压波形稳定 |
| 5 | 开启动态测试，触发阶跃运行 | 开启输入并触发后，负载电流将在 A/B 之间连续切换，示波器可捕获完整波形 | 配合示波器单次触发，在电流从 A→B（下冲）和 B→A（过冲）时分别捕获波形 |
| 6 | 退出动态模式 | 按 CC/CV 等模式键即可退出 | 退出后需重新设置参数，才能再次运行动态测试 |

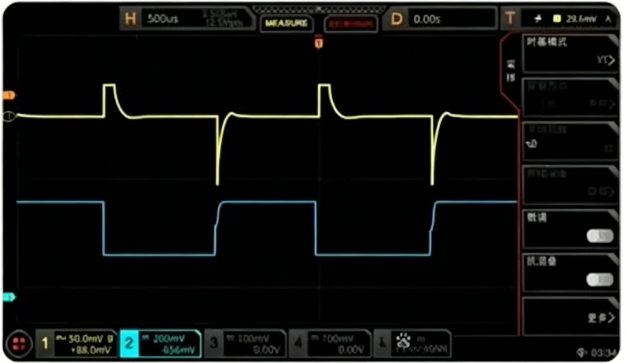

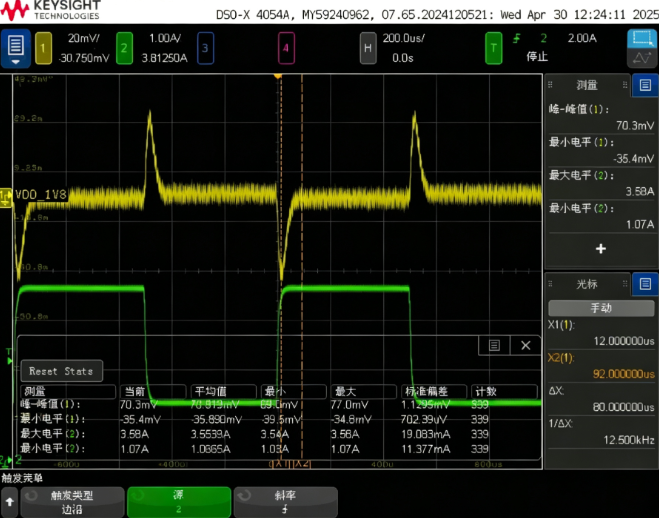

- 示波器配置
-
示波器通道设置交流耦合；
-
示波器X1探头接在DUT输出端进行测试（示波器时基和幅度根据DUT测试情况进行适当调整）；
3. 电源动态响应改善措施
| 优化措施 | 核心原理 | 优点 | 缺点 / 关键权衡 | 适用场景 |
|---|---|---|---|---|
| 减小电感值 | 增大电感电流变化率（di/dt=V/L），加快电流响应，降低电感储能 | 直接提升瞬态响应速度，减少电流缺口 | 电感值过小会增大稳态纹波电流，对 EMI 也可能产生负面影响 | 对纹波要求不极端、优先保证动态性能的场合 |
| 提高开关频率 + 增大环路带宽 | 缩短开关周期，加快控制器调整速度；提升环路响应速度，快速修正电压偏差 | 同时改善瞬态响应和环路调节速度 | 开关频率过高会增加开关损耗；带宽过大会降低相位裕度，易引发振荡 | 配合环路补偿设计，平衡稳定性与响应速度的场景 |
| 增大输出电容值 | 提升电容的电荷存储能力，直接降低电压波动幅度（ΔV=ΔQ/C） | 实现简单，效果直观，无额外控制复杂度 | 成本、PCB 占用面积显著增加；过大的电容可能影响环路稳定性 | 对电压波动容忍度极低，且对成本不敏感的场景 |
| 固态电容 + MLCC 混搭 | 利用不同电容的频率特性，降低全频段交流阻抗 | 兼顾低频大电流与高频瞬态响应，抑制全频段波动 | 需合理选型与布局，避免谐振；物料种类多，成本略高 | 高速数字电路（如 CPU/FPGA 电源）等对全频段纹波 / 瞬态要求高的场景 |

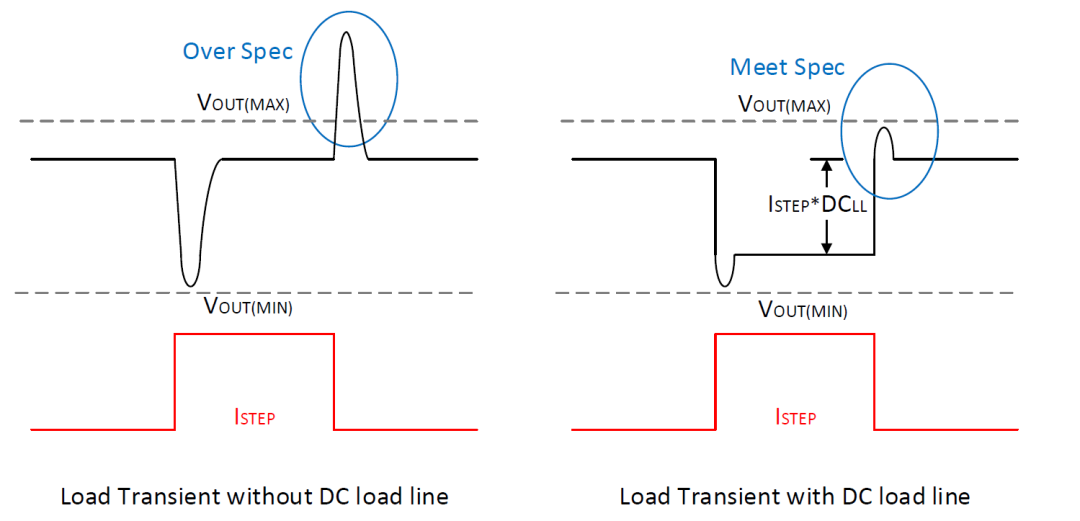

| 增加 DC Load Line 补偿 | 让输出电压随负载电流增大而预降，抵消负载减小时的过冲 | 有效抑制过冲，对硬件改动小，不影响纹波 | 需控制器支持动态电压调节；电压预降会影响轻载时的输出精度 | CPU 核心电源、对过冲敏感的低电压大电流负载场景 |
4. 常见测试问题

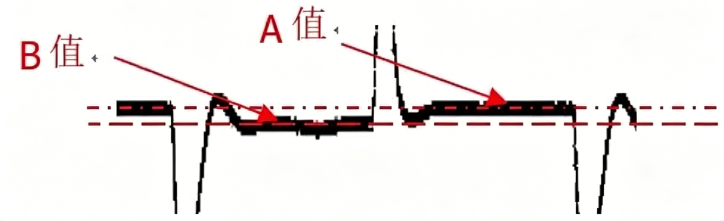

- 【问题现象】：出现动态响应 A/B 值所对应的电压不一致：
【解决方案】：
-
应该检查电流负载端子（功率回路）和电压采样端子（采样回路）的连接点是否正确；
-
如果连接正确，则说明此电源电路具有相对较差的负载调整率，需要针对性地排查，如测量系统的开环增益是否足够大；
- 【问题现象】：
- 较大的电压跌落，有些情况下跌落较大甚至跌落至 0V，出现一个台阶；
- 较大的电压过冲，有些时候甚至等于输入电压，出现一个台阶；
【解决方案】：
-
电源的输出滤波电容，电容的容值选取和整个反馈环路特性严重失配、电容的 ESR 特性劣化/虚焊、布线不合理可能都会导致此现象；
-
在负载电流迅速突变的情况下，如果输出滤波电容的容值过小，导致电压下降的速度远高于反馈电路控制调整管动作的速度，将会在加载电流时带来较大的电压跌落。反之，将会在卸载电流时带来较大的电压过冲；
