Arm Cortex-M programmer model

Armv8-M架构参考手册给Arm Cortex-M CPU定义了一组规则，只有符合这里面的所有规则，才可以说CPU是兼容ARM架构的，因此，Arm还专门开发了ACK工具，用于检查自己或客户的CPU产品是否符合架构规则。

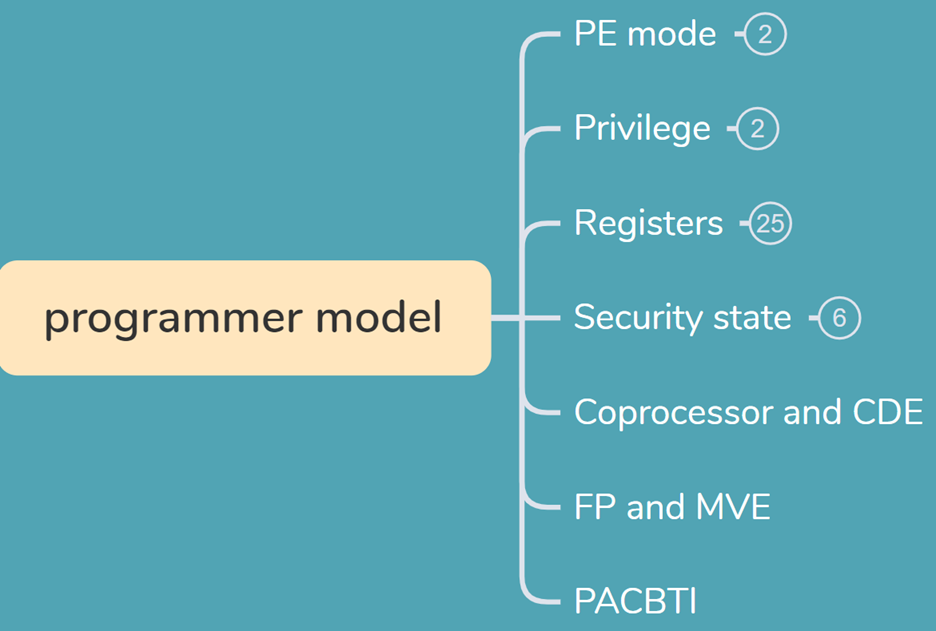

Armv8-M programmer model主要包含如下，下文将分别阐述，不过FP、MVE和Exception内容较多，后续单开文章讲它们。

PE states

不像Armv8-A架构用于A32、A64和T32三种指令集，Armv8-M只支持T32指令集。它定义的PE使用模型有：

• Thread模式：应用程序。复位时选择该模式，而且PC会加载reset handler起始地址。
• Handler模式：操作系统内核和相关功能，用于管理系统资源。PE只在该模式下处理exceptions。

在Handler模式下，PE使用main stack (MSP)，在Thread模式下，CONTROL.SPSEL决定PE是使用process stack (PSP)还是main stack (MSP)。在exception进入和退出时，PE会自动更新CONTROL.SPSEL。

Thread模式下可以继续细分PE是否是privileged或unprivileged（是通过CONTROL.nPRIV来决定Thread模式的privilege，当然只有privileged写才能修改nPRIV的值），Handler模式总是privileged，无法改写。Privilege可以确定一个资源是否允许访问，而且通常privileged执行比unprivileged执行可以访问更多的资源。

TrustZone

如果PE实现了Security Extension，也就是支持TrustZone，那么会有Secure和Non-secure两种模式，那么标记为Secure的memory区域和其它关键资源只能被处于Secure状态的PE访问。

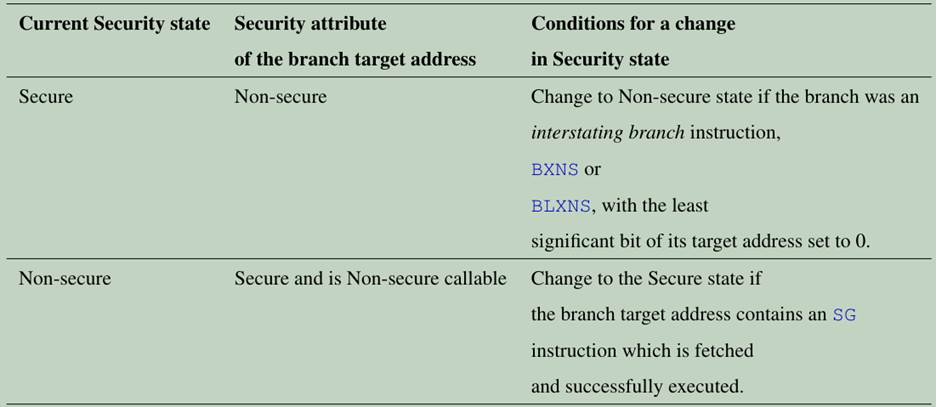

PE的Security状态切换是通过Branch跳转到处于不同Security状态的地址来进行的。如下图所示。

Secure内存中的SG指令是Secure代码的有效入口点，它可以防止Non-secure代码跳转到Secure代码中的任意地址。当PE处于Secure状态时，任何尝试执行任何位于Non-secure内存的指令都会导致INVTRAN SecureFault产生。

因此，除了SG指令，在Non-secure状态下执行Secure代码是不可能的。在Secure状态下也不可能执行Non-secure代码。

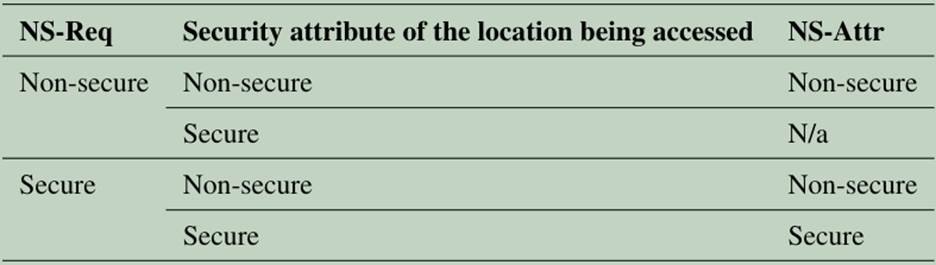

在memory访问中，NS-Req指示PE或DAP请求执行memory访问时所处的Security状态。NS-Attr将memory访问标记为Secure或Non-secure。对于PE data accesses，NS-Req等于当前的Security状态。对于PE和DAP访问，NS-Attr的取值如下：

CPU刚上来时，马上会去找VTOR来取vector table的内容。Vector table包含了以下两部分：

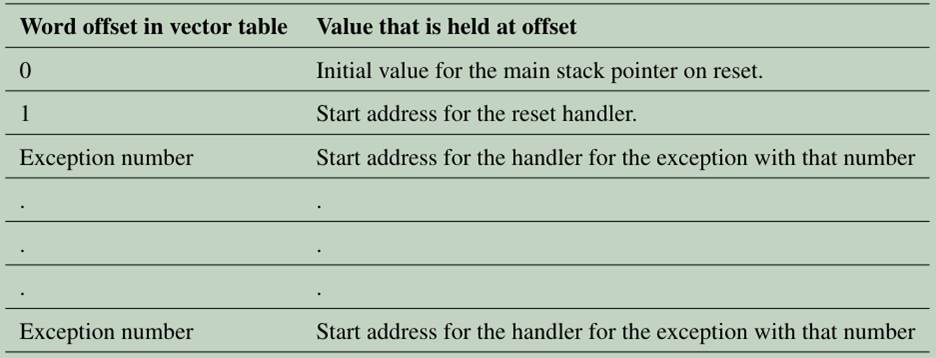

• 复位时main stack的指针初始值；
• 每个exception handler的起始地址；

Exception number定义了这些exception的handler入口的顺序：

Vector fetch可以使用instruction interface来执行，并避免匹配到DWT和watchpoints。

在具有security extension的PE中，会实现了两个vector table，分别是secure vector table和non-secure vector table。这两个vector table放置的基地址是IMPLEMENTATION DEFINED是否可配置的。

• PE支持每个vector table基地址是可配置的，那么会有两个vector table offset registers：VTOR_S和VTOR_NS；
• PE不支持任意一个向量表基地址是可配置的，那么VTOR_S和VTOR_NS是WI属性；

如果PE支持每个vector table基地址可配置：

• 针对secure状态的exception使用VTOR_S来确定secure vector table的基地址；
• 针对non-secure状态的exception使用VTOR_NS来确定non-secure vector table的基地址；

如果PE没有支持security extension，那么只有一个VTOS寄存器。

寄存器

Armv8-M支持以下类型的寄存器：

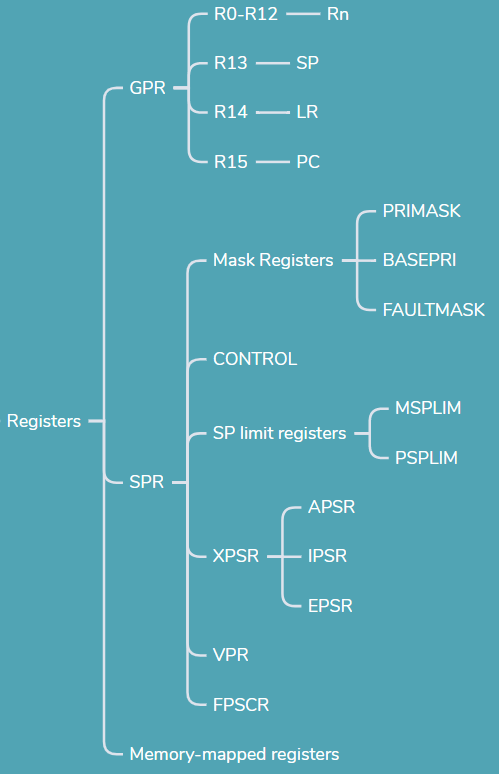

GPR寄存器的R13也是Stack pointer，R14也是Link Register，R15也是Program Counter。Mask Registers主要用于修改exception的优先级。Control寄存器用于控制PE的一些feature是否打开或切换。SP limit register主要是保护堆栈，防止溢出。XPSR存放程序执行的状态。VPR和FPSCR用于FP或MVE下，控制predication和feature，以及提供程序状态。

Arm architecture需要Context synchronization event(CSE, 上下文同步事件)来保证对architecture中描述的任何memory-mapped registers的任何修改的可见性。当发生CSE事件时，在CSE事件之后的指令可以看到CSE之前已经完成的对memory-mapped registers的写操作（不管之后的指令是想direct read还是indirect read，都是可以看见的）。

以下这些事件会产生CSE：

• 执行ISB操作。在执行ISB指令且通过condition code检查；
• 处理exception，包括tail-chaining；
• 从exception返回；
• 进入Debug状态；
• 退出Debug状态；

通过interstating branches和返回的的security状态转换不是CSE事件。

Lockup

Lockup是一种PE状态，这种状态出现的场景是：当PE停止执行指令来响应错误时，但由于当前的execution priority无法将错误升级到恰当的HardFault handler。比如，在处理secure HardFault过程中，又出现了synchronous exception要升级为secure HardFault的场景，但此时由于secure fault已经active了，因此无法升级为secure HardFault了，这时就发生lockup了。

Arm建议在实现中提供一个LOCKUP信号，当PE处于lockup状态时，向外部系统发出PE处于lockup的信号。

当PE处于lockup时：

• 读取DHCSR.S_LOCKUP的值为1；
• 读取PC的值为0xEFFFFFFE，这是一个XN地址；
• PE停止取值和执行指令了；
• 如果实现有LOCKUP信号，那么LOCKUP信号会置起来；

Asynchronous busfault不会导致lockup。

退出lockup只能通过以下几种方式之一：

• Cold reset
• Warm reset
• 进入debug状态
• 通过NMI exception来抢占

不过Arm认为进入lockup状态是一种致命的情况了，建议直接reset了。

Coprocessor support

Arm architecture支持0-16个协处理器，CP0到CP15。如果CDE不使用CP0到CP7，则CP0到CP7是IMPLEMENTATION DEFINED的。CP0到CP7是否可以在secure和non-secure状态下使用，或者协处理器是否只能在secure和non-secure状态下启用，这是由IMPLEMENTATION定义的。

Arm预留了CP8到CP15，CP10到CP11被保留以支持Floating-point Extension，CP10控制CP11浮点指令。

发给未实现或禁用的协处理器的指令会导致NOCP UsageFault。如果协处理器不能完成一条指令，则生成UNDEFINSTR UsageFault。

Custom Datapath Extension

CDE在协处理器指令空间中引入了两条指令的三种类型：

• 三种类型对GPR寄存器进行操作，包括condition code标记APSR_nzcv
• 三种类型仅对floating-point或SIMD寄存器进行操作

在floating-point或SIMD寄存器上操作的Custom Datapath instruction使用以下方法之一：

• 32-bit S 寄存器；
• 64-bit D寄存器
• 128-bit Q寄存器

CDE指令的三种类型由以下模式定义：

• <operation code> <destination register>.
• <operation code> <destination register>, <source register>.
• <operation code> <destination register>, <source register 1>, <source register 2>.

Custom Datapath instruction的目的寄存器可选读取，也可选写入。

Custom Datapath instructions可以在现有的协处理器编码和编号空间中找到，并与之关联。Custom Datapath instructions属于与协处理器编号相关的编码空间，范围从0到7。

启用实现了Custom Datapath Extension的协处理器空间与其它IMPLEMENTATION DEFINED协处理器相同，都是使用IsCPEnabled()。

如果协处理器与Custom Datapath Extension相关联，那么该协处理器不能执行以下指令。

• CDP, CDP2.
• LDC, LDC2 (immediate).
• LDC, LDC2 (literal).
• MCR, MCR2.
• MCRR, MCRR2.
• MRC, MRC2.
• MRRC, MRRC2.
• STC, STC2.

当执行CDE指令时，PE检查与CDE相关的协处理器是否启用。如果需要访问另一个协处理器，例如floating-point extension或MVE，则执行第二次协处理器检查。

CDE指令如下：

• VCX1, VCX1 (vector).
• VCX2, VCX2 (vector).
• VCX3 , VCX3 (vector).

PACBTI

PAC和BTI特性可以针对每个security状态和privilege级别独立启用或禁用。

PAC

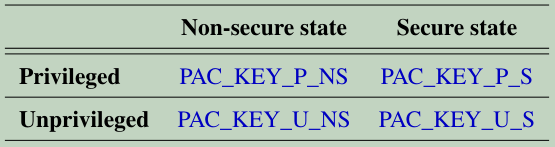

Pointer Authentication Code。由加密算法生成的哈希值。PAC也指用于生成哈希的过程。对于pointer authentication，有四个128-bit keys，如下图：

在下列情况下，特权软件可以通过MSR和MRS指令访问密钥：

• 将寄存器值PAC_KEY_P_3: PAC_KEY_P_2: PAC_KEY_P_1: PAC_KEY_P_0连接成PAC_KEY_P。
• 将寄存器值PAC_KEY_U_3: PAC_KEY_U_2: PAC_KEY_U_1: PAC_KEY_U_0连接成PAC_KEY_U

对于pointer authentication指令，是否使用以下方法生成加密值是IMPLEMENTATION DEFINED：

• QARMA5
• IMPLEMENTATION DEFINED algorithm
• QARMA3

Arm建议应该使用QARMA系列算法进行pointer authentication。

PAC由PACBTI、PAC和PACG指令生成。

如果PAC authentication指令验证PAC失败，则会生成INVSTATE UsageFault。如果在验证PAC之前，用于产生PAC的任何输入参数（三个通用寄存器的任何一个或加密密钥）被修改，那么会产生fault。指令AUT、BXAUT和AUTG用于验证PAC。

加密算法的输出是32位PAC，因此输入参数和加密密钥的不同组合可能产生相同的PAC。PAC authenticatio指令无法检测到这种类型的加密冲突，并且不会生成INVSTATE UsageFault。

有了PAC之后，在有Branch发生时，刚进入Branch，PE会将LR+硬件密钥+SP一起算出一个合法签名PAC放到R12中，R12和LR会一起压到栈中。在Branch返回时，会将R12和LR一起返回校验。由于其他人无法知道密钥，因此R12的值是不可能被篡改的，这样就保护了LR值。这是一套硬件、编译器以及架构强制绑定的流程。

BTI

Branch Target Identification。用于创建和识别有效分支branch landing pads的机制。它用于保护跳转的地址是正确的。EPSR.B在exception entry时会自动stack和清0，并在exception return中恢复。

当BTI启用时，则任何指令可以设置EPSR.B或LO_BRANCH_INFO.BTI为1的称为BTI setting指令。比如BLX、BLXNS、BX、BXNS、LDR_PC等。

任何指令可以设置EPSR.B为0的称为BTI clearing指令。BTI, SG, PACBTI是BTI clearing指令。如果EPSR.B为1，BIT clearing指令将会把它清0，甚至BTI没有enable也会。

当EPSR.B为1，则下一条执行的指令必须是BTI clearing指令或BKPT指令，否则会产生INVSTATE UsageFault。如果下一条指令是BTI clearing指令，那么EPSR.B会被清0。但如果下一条是BKPT指令，EPSR.B不会被清0，而且会保持原来的值且不会产生INVSTATE UsageFault。
