S32K144芯片的Usart串口，是低功耗串口，英文单词LPUART0然后是异步通信没有时钟线，然后Usart的区别是带有时钟线，收发双方使用同一根时钟线连接是同步通信，同时S32K144的特别在于芯片进入STOP或者VLPS模式之后，外设LPUART依旧可以工作。

同时LPUART在芯片上有三个分别是LPUART0、LPUART1、LPUART2芯片内置了三个串口模块。

串口初始化流程

LPUART_DRV_Init->LPUART_DRV_InstallCallback->LPUART_DRV_ReceiveData

串口初始化外设串口回调函数开启串口数据接受

S32DS配置LPUART

S32DS添加LPUART库函数

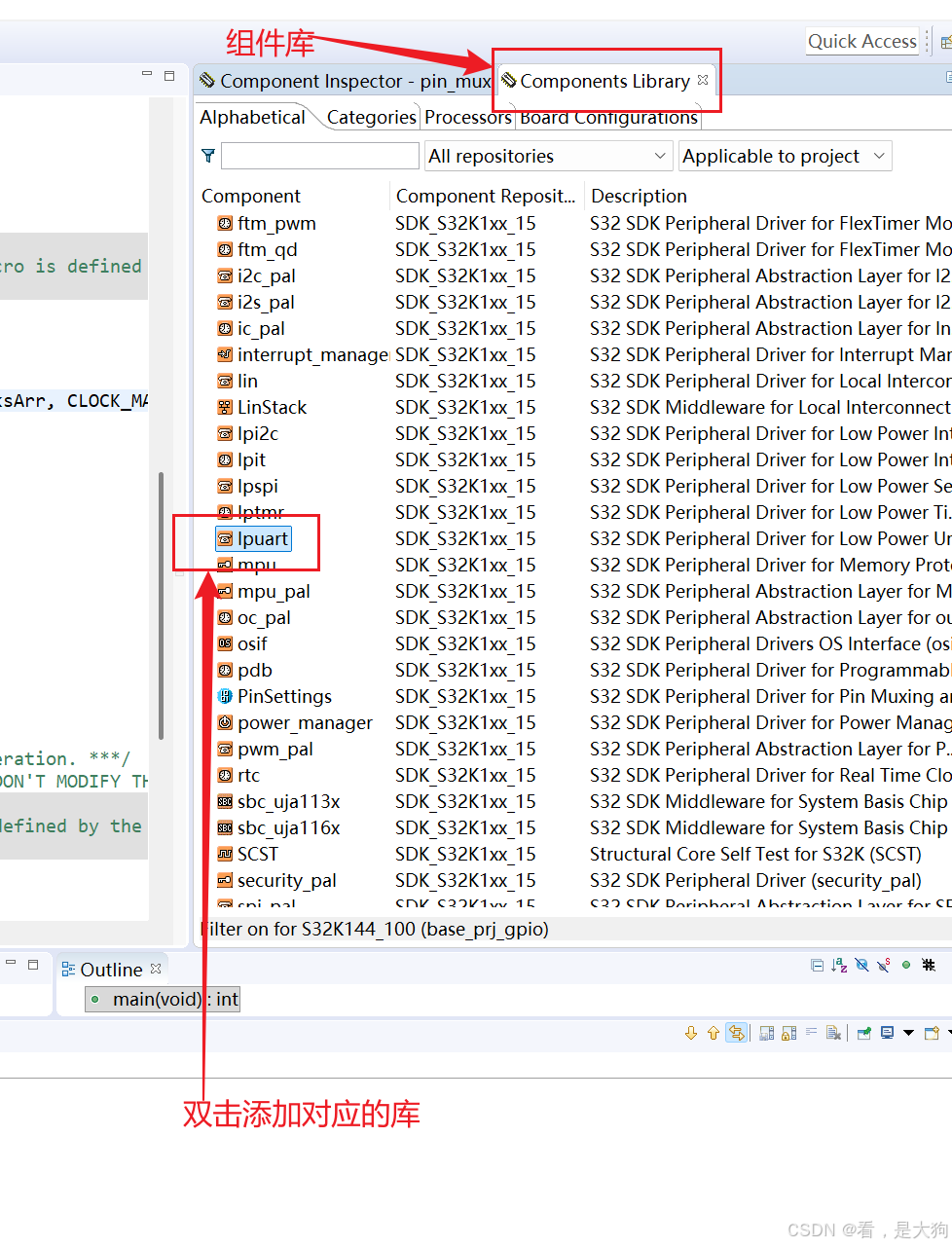

首先在S32DS的组件库中添加LPUART库。

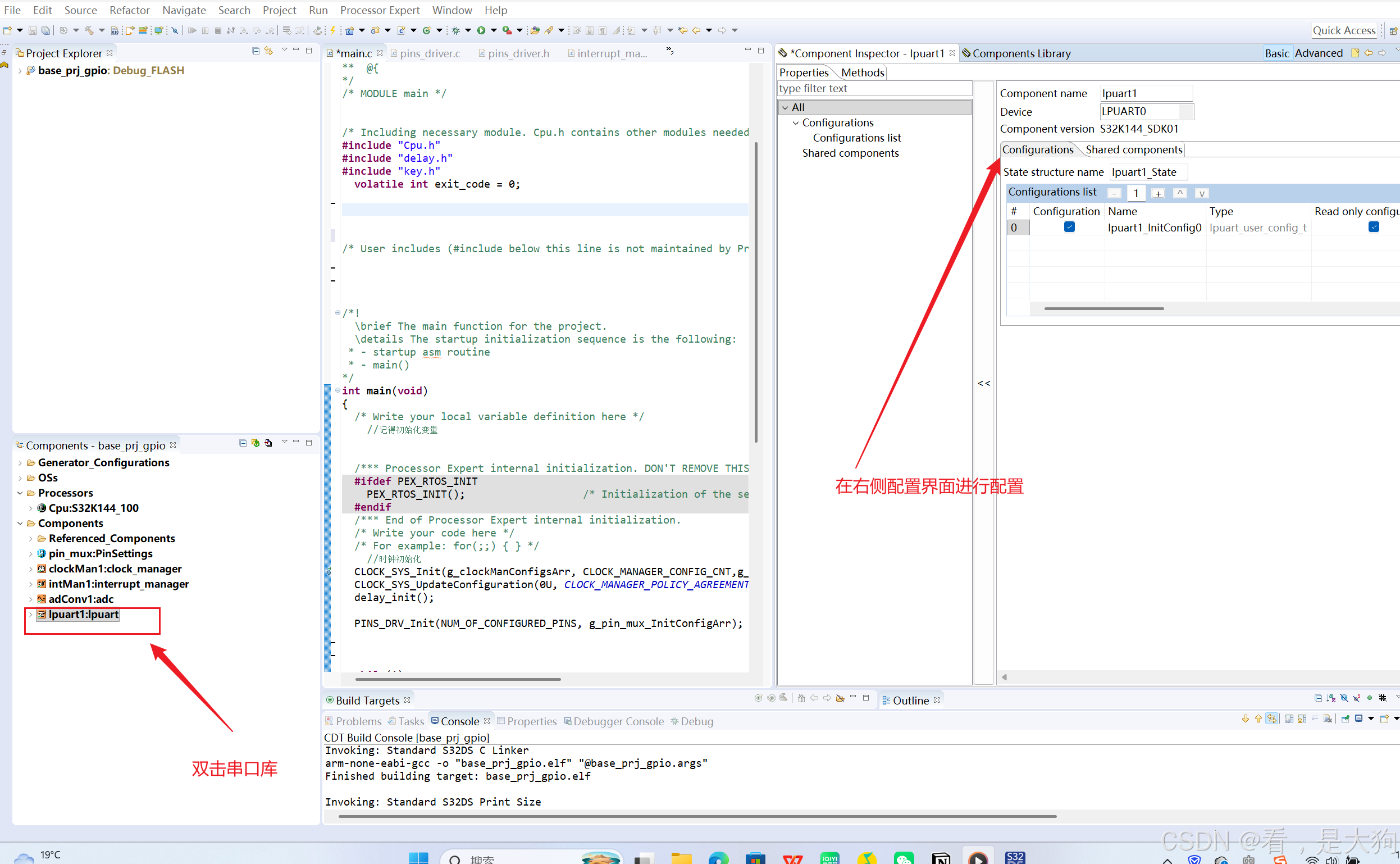

这里添加完成之后，在双击对应组件，在组件中配置LPUART的参数具体如下图所示。

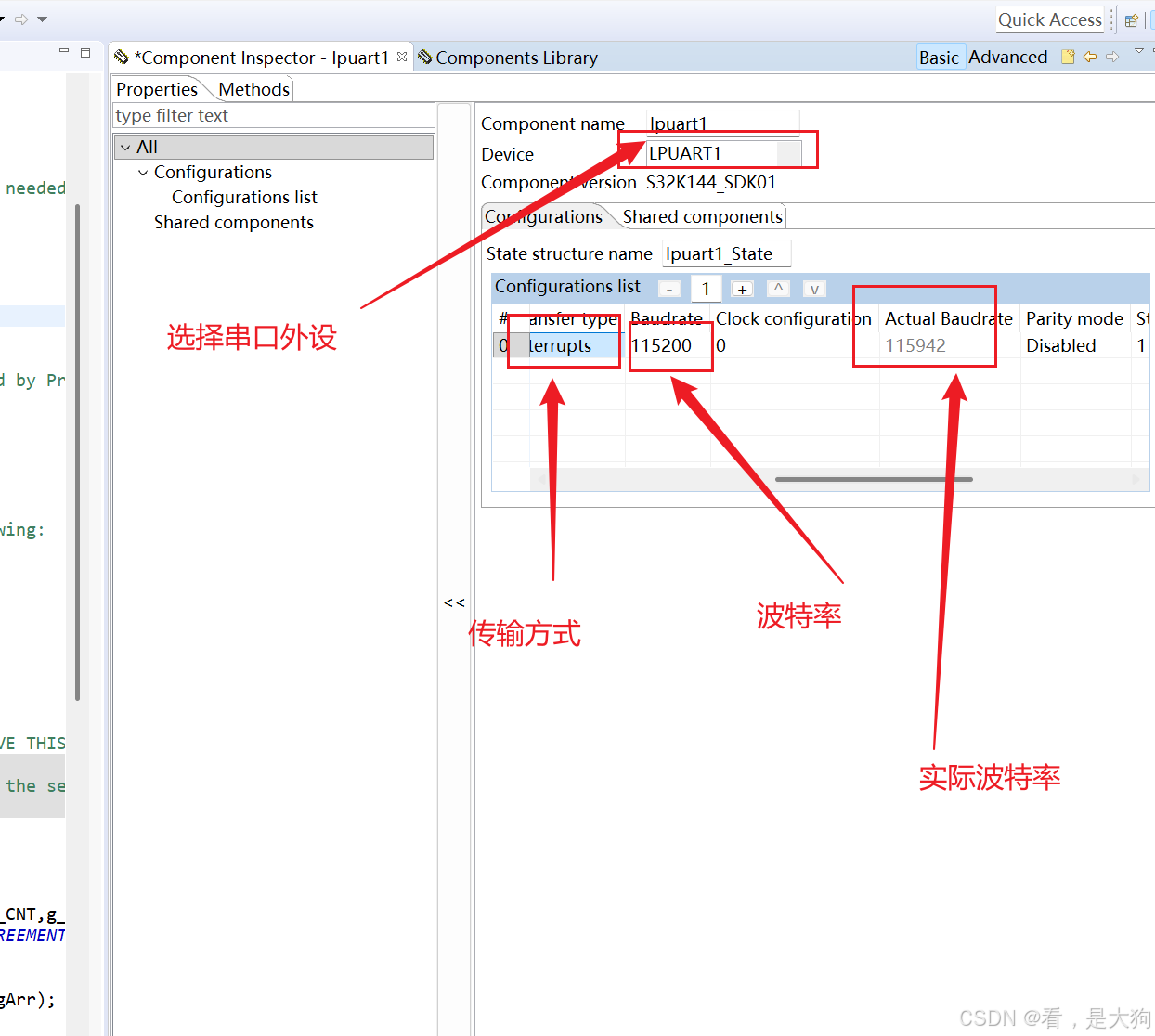

然后这个是组件库中的外设实际参数，这里能够选择芯片中LPUART的串口几，然后选择外设的传输方式是中断还是DMA方式，以及配置串口的波特率，同时能够看到串口的实际波特率，具体见下图。

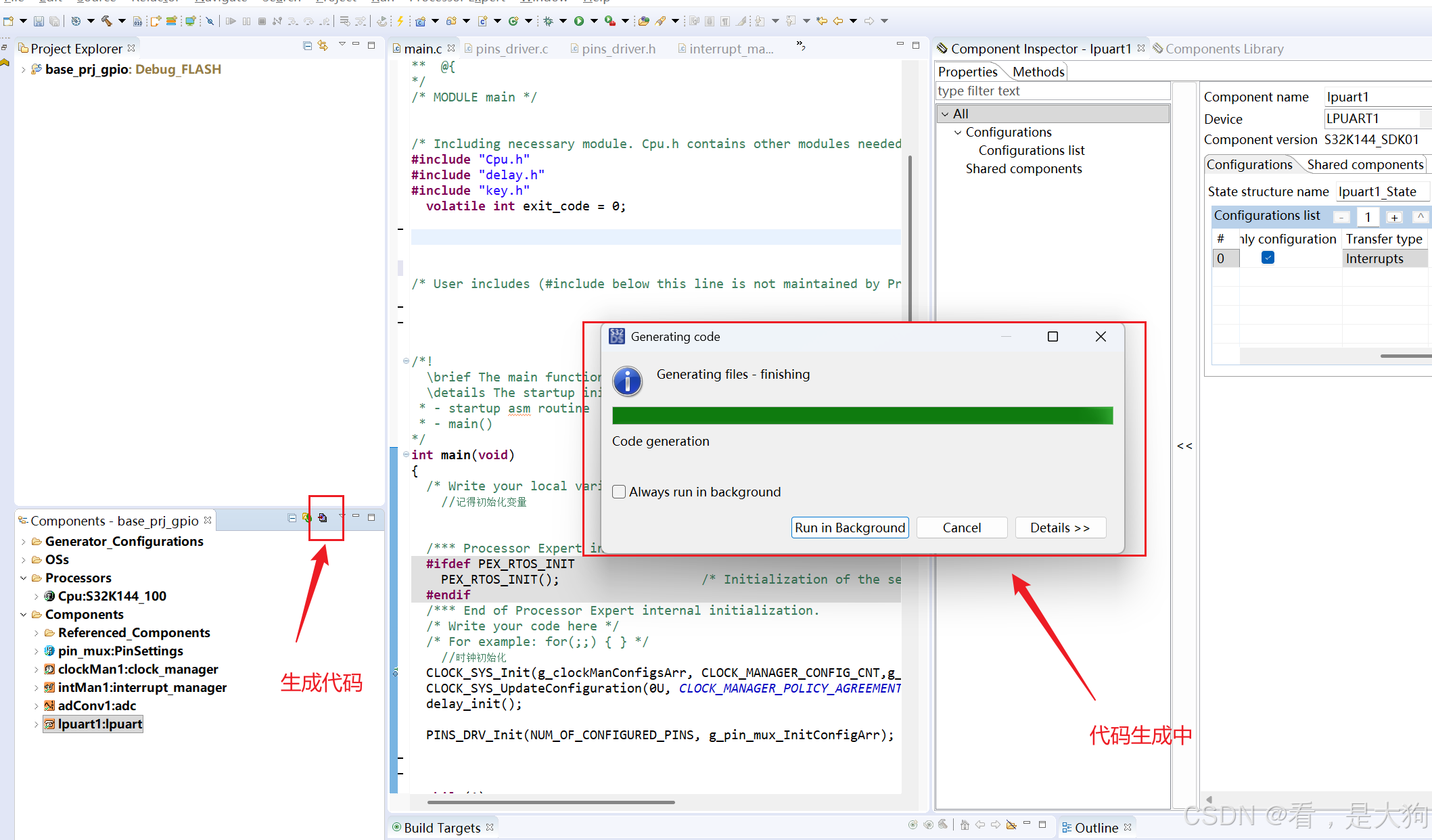

在图形化配置完成之后，这里通过S32DS生成一下代码，具体见下图。

S32DS引脚映射LPUART

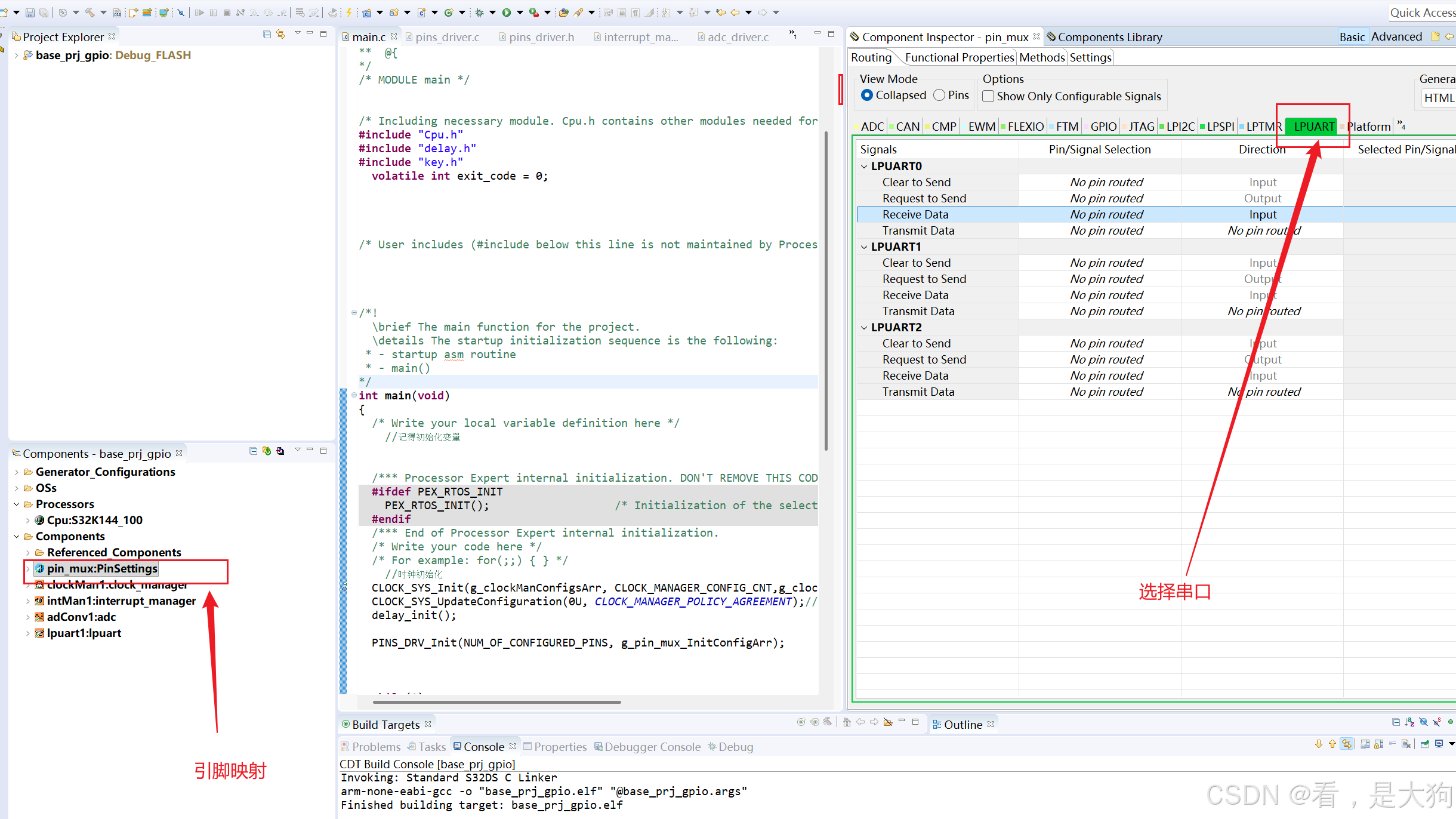

这里添加LPUART然后配置基本LPUART基本参数之后，需要打开Pinmux映射一下引脚用来使用LPUART功能，具体见下图。

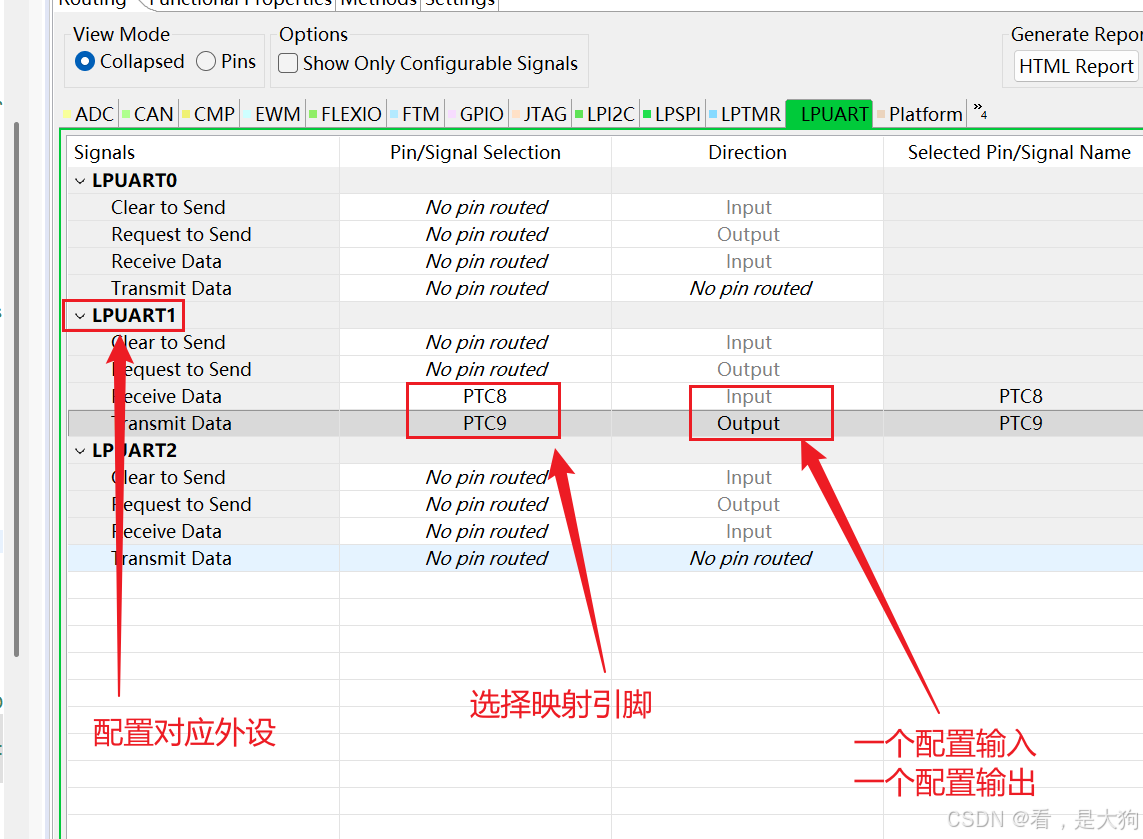

然后对LPUART1进行引脚映射，选择对应的引脚进行使用。

S32DS串口相关函数

LPUART_DRV_Init初始化函数

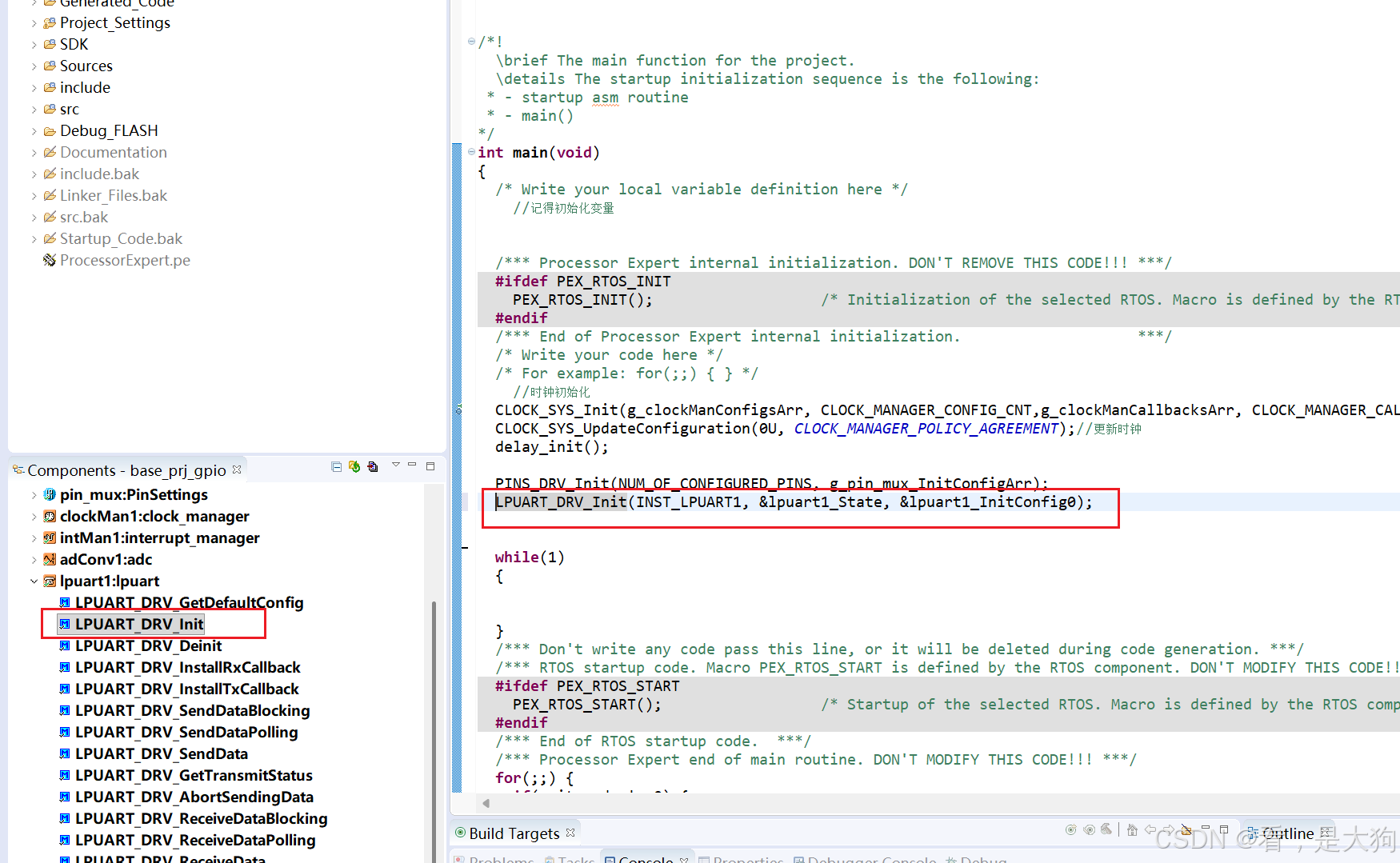

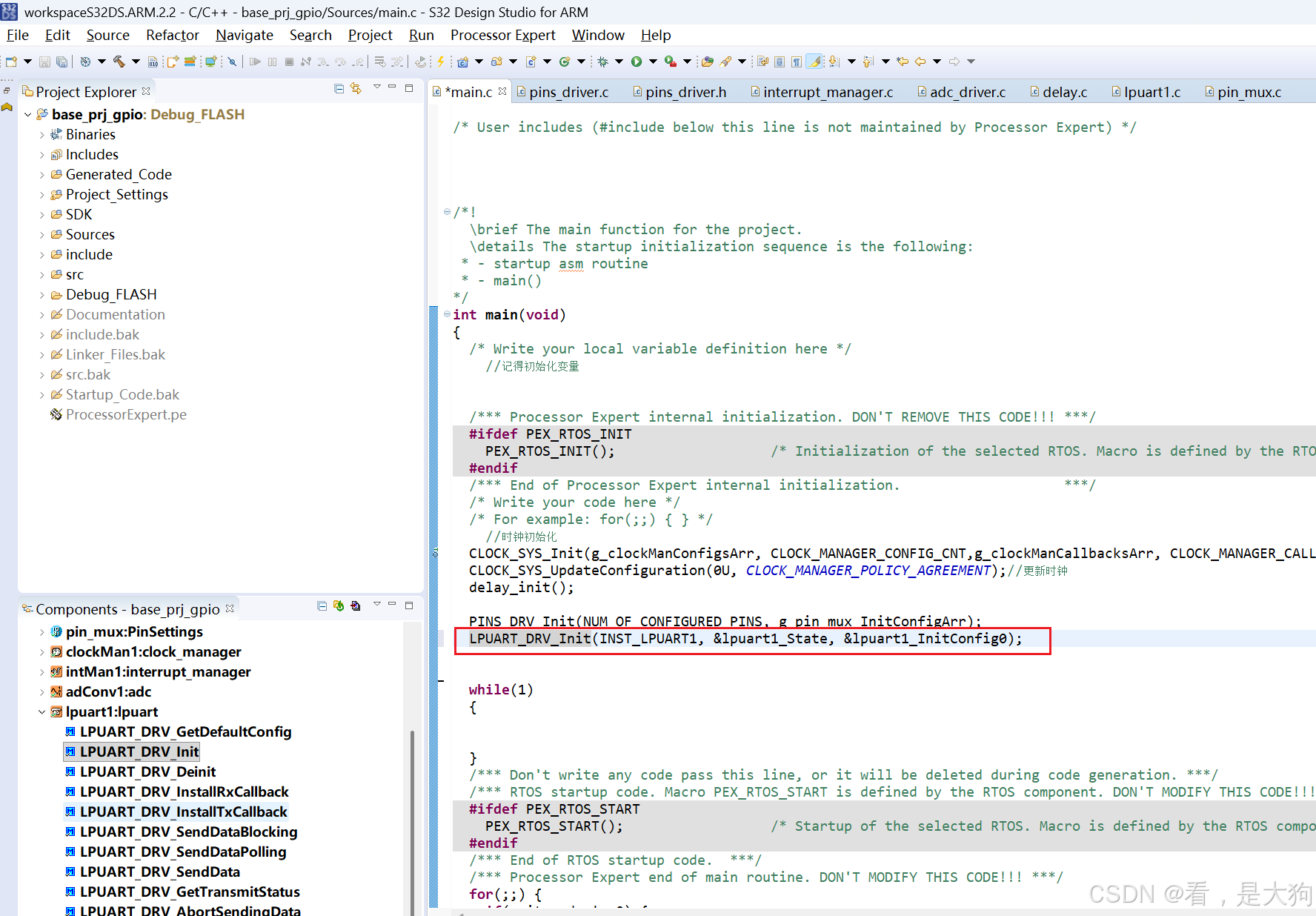

这里在LPUART的库中找到初始化函数，拖拽到代码中进行初始化，这里初始化代码中，参数已经根据当前配置自动生成了，具体图片如下所示。

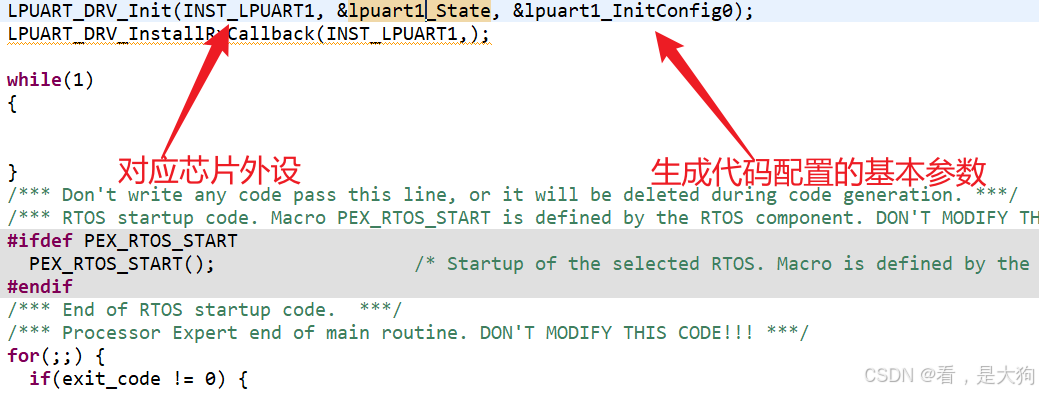

这个是初始化函数，这里填写的参数是生成代码生成的，具体见下函数原型。

cpp 复制代码

status_t LPUART_DRV_Init(uint32_t instance, lpuart_state_t * lpuartStatePtr,
                         const lpuart_user_config_t * lpuartUserConfig)

LPUART_DRV_InstallRxCallback串口接收回调函数

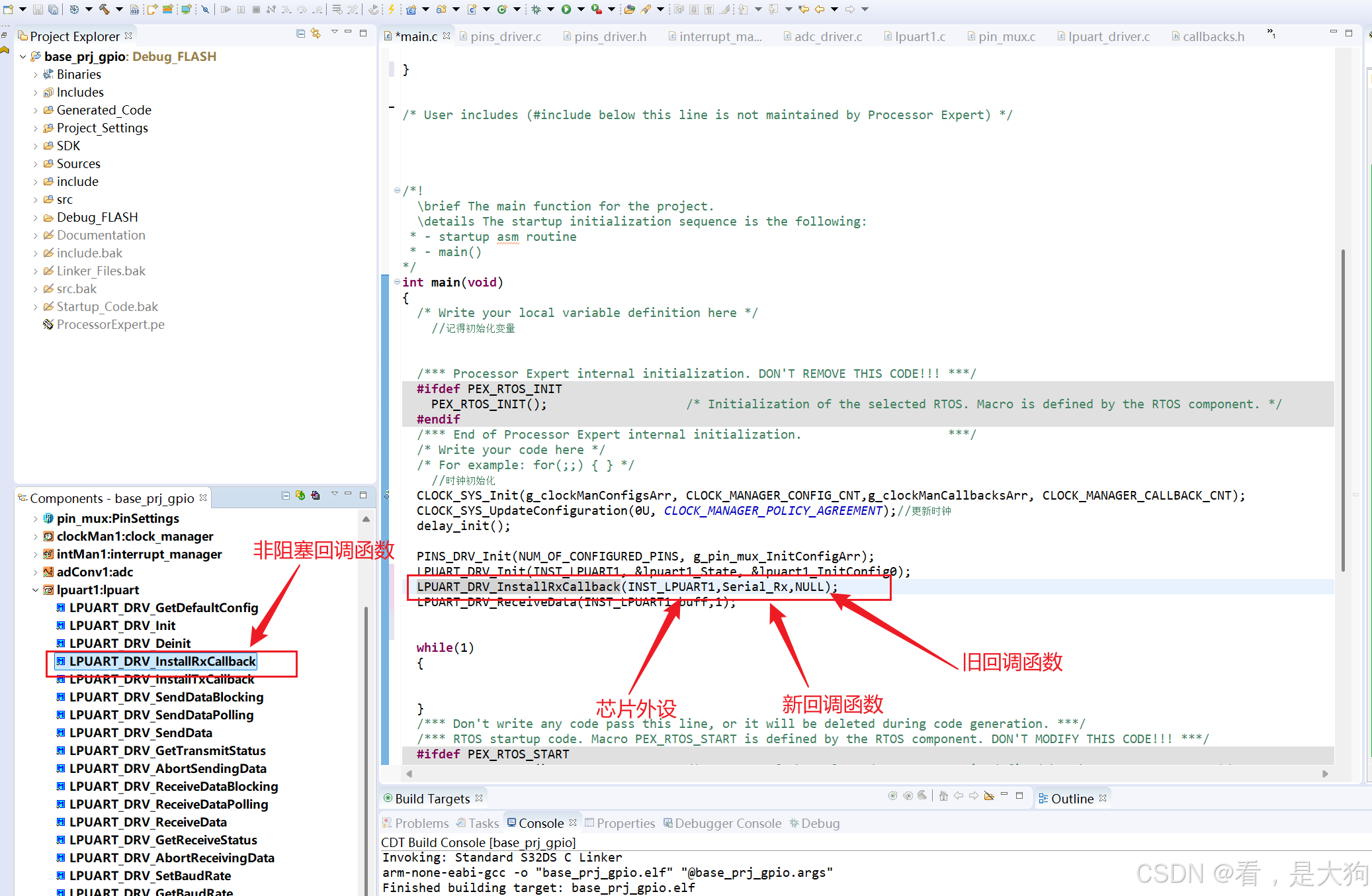

这里函数里面有个RX是代表接收的意思，然后这个函数的作用是，LPUART是配套中断进行使用的，在中断函数里面，调用LPUART_DRV_InstallRxCallback这个接收回调函数用来完成数据帧的读写等操作，同样的还有一个TX发送使用的函数，具体函数见下图。

然后再函数参数中，对应的芯片外设参数是函数自动填写进去的，但是回调函数是仍然需要自己去编写函数原型的，具体函数原型解析如下。

cpp 复制代码

uart_callback_t LPUART_DRV_InstallRxCallback(uint32_t instance,
                                             uart_callback_t function,
                                             void * callbackParam)
{
    DEV_ASSERT(instance < LPUART_INSTANCE_COUNT);

    lpuart_state_t * lpuartState = (lpuart_state_t *)s_lpuartStatePtr[instance];

    uart_callback_t currentCallback = lpuartState->rxCallback;
    lpuartState->rxCallback = function;
    lpuartState->rxCallbackParam = callbackParam;

    return currentCallback;
}

然后这里回调函数的参数类型如下所示。

cpp 复制代码

typedef void (*uart_callback_t)(void *driverState, uart_event_t event, void *userData);

所以编写的入参，类型也必须跟函数声明里面的保持一致。

cpp 复制代码

void Serial_Rx(void *driverState, uart_event_t event, void *userData)
{
	(void)driverState;
	(void)userData;

}

然后再代码中因为，只有event参数有使用到，有两个参数没有进行使用，但是如果没有使用编译器会提示警告，具体如下所示。

warning: unused parameter 'driverState' [-Wunused-parameter]
warning: unused parameter 'userData' [-Wunused-parameter]

然后这里为了消除警告，通过使用强转的方式，将参数转换类型，然后不接收这个数据，但是在这个过程中又使用了数据，从而消除编译器发出的警告。

cpp 复制代码

	(void)driverState;
	(void)userData;

然后回调函数的原型如下所示，在原型中通过判断event的状态查看是否接受数据，然后通过限制BUFF_SIZE的大小保留最后一位，用来接受\0字符串内存结束标识符号，同时在判断到没有到'\n'的时候，继续接受数据将数据继续保存在buff[]中具体函数原型如下。

cpp 复制代码

void Serial_Rx(void *driverState, uart_event_t event, void *userData)
{
	(void)driverState;
	(void)userData;
	if(event == UART_EVENT_RX_FULL)
	{
		if(buff[idx]!='\n' && idx<BUFF_SIZE-2)
		{
			idx++;
			LPUART_DRV_SetRxBuffer(INST_LPUART1,&buff[idx],1);
		}

	}


}

如果使用 BUFF_SIZE - 1（即 254）会发生什么？

我们来推演边界情况（假设一直没有收到 \n）：

接收轮次	接收前的 `idx`	数据存入位置	判断 `idx < 254`	判断后操作
第 253 轮	252	`buff[252]`	252 < 254 ✅	`idx++` 变为 253，设置下一次收到数据存入 `buff[253]`
第 254 轮	253	`buff[253]`	253 < 254 ✅	`idx++` 变为 254，设置下一次收到数据存入 `buff[254]`
第 255 轮	254	`buff[254]`	254 < 254 ❌	不递增，也不设置下一次接收地址

结果：

最后一轮（第 255 次）数据被存入了 buff[254]，这是数组的最后一个合法位置。
此时 idx 停在了 254，且接收地址没有被重新设置（意味着后续数据不会再进缓冲区）。

问题出在哪里？

当你想把接收到的数据当作 C 语言字符串处理时，通常需要追加一个空字符 '\0'。此时你会这样写：

复制代码

buff[idx] = '\0';   // 如果 idx = 254，这一行会写入 buff[254]（覆盖掉最后一字节数据）
// 或者
buff[idx + 1] = '\0'; // 如果 idx = 254，这一行会写入 buff[255] —— 数组越界，程序崩溃！

使用 BUFF_SIZE - 2 是如何规避的？

我们再次推演（条件改为 idx < 253）：

接收轮次	接收前的 `idx`	数据存入位置	判断 `idx < 253`	判断后操作
第 253 轮	252	`buff[252]`	252 < 253 ✅	`idx++` 变为 253，设置下一次存入 `buff[253]`
第 254 轮	253	`buff[253]`	253 < 253 ❌	不递增，不设置

结果：

数据最多存到 buff[253]。
idx 最终停留在 253。
此时数组最后一个字节 buff[254] 从头到尾没有被使用过，是完全干净的。

LPUART_DRV_SetRxBuffer设置数据存放函数

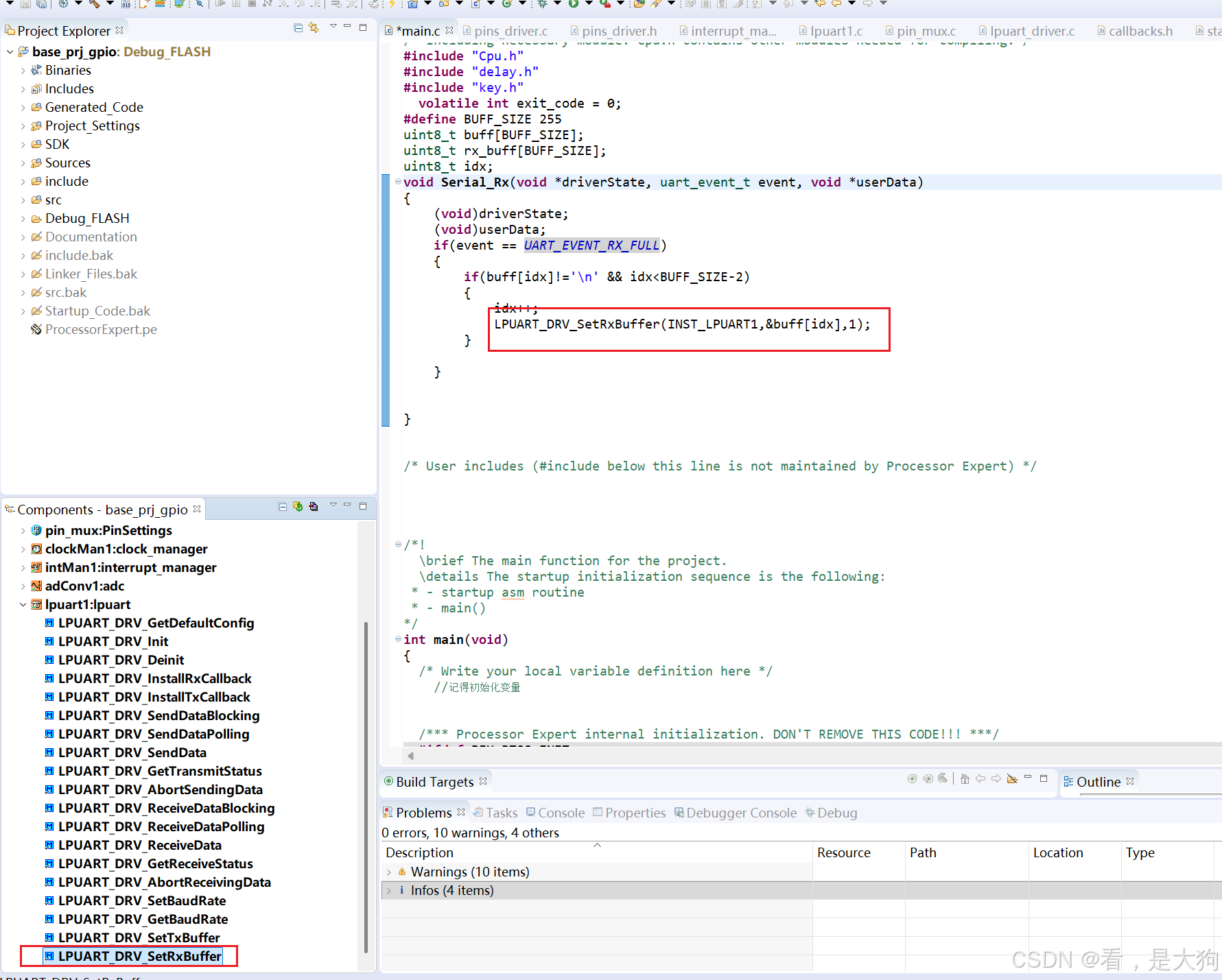

该函数的作用是告诉驱动，下一次硬件收到数据时，应该把数据存放在哪里，具体截图如下。

然后具体该函数的驱动原型如下，这里三个参数分别填入对应芯片外设，将数据存放的数组，然后长度。

cpp 复制代码

status_t LPUART_DRV_SetRxBuffer(uint32_t instance,
                                uint8_t * rxBuff,
                                uint32_t rxSize)
{
    DEV_ASSERT(instance < LPUART_INSTANCE_COUNT);
    DEV_ASSERT(rxBuff != NULL);
    DEV_ASSERT(rxSize > 0U);

    lpuart_state_t * lpuartState = (lpuart_state_t *)s_lpuartStatePtr[instance];
    lpuartState->rxBuff = rxBuff;
    lpuartState->rxSize = rxSize;

    return STATUS_SUCCESS;
}

然后再调用该函数的过程中，函数会将接收到的数据存放在，函数填写参数的 uint8_t * rxBuff 中来进行保存。

LPUART_DRV_GetReceiveStatus获取LPUART状态函数函数

该函数用来返回RX的接收状态，然后根据当前状态来知道RX具体的情况，具体函数原型如下所示。

|-----------|----------------------------------------------------------------------------------|
| 数作用 | 查询 LPUART 接收状态，并可选获取剩余待接收字节数。 |
| 第二个参数 | 输出参数，返回还有多少字节没收到 。如果接收完成，值为 0。 |
| 返回值 | STATUS_SUCCESS（完成）、STATUS_BUSY（进行中）、STATUS_ERROR（出错）、STATUS_TIMEOUT（超时）。 |

cpp 复制代码

status_t LPUART_DRV_GetReceiveStatus(uint32_t instance,
                                     uint32_t * bytesRemaining)
{
    DEV_ASSERT(instance < LPUART_INSTANCE_COUNT);

    const lpuart_state_t * lpuartState = (lpuart_state_t *)s_lpuartStatePtr[instance];

    if (bytesRemaining != NULL)
    {
        if (lpuartState->isRxBusy)
        {
            /* Fill in the bytes transferred. */
            if (lpuartState->transferType == LPUART_USING_INTERRUPTS)
            {
                /* In interrupt-based communication, the remaining bytes are retrieved
                 * from the state structure
                 */
                *bytesRemaining = lpuartState->rxSize;
            }
#if FEATURE_LPUART_HAS_DMA_ENABLE
            else
            {
                /* In DMA-based communication, the remaining bytes are retrieved
                 * from the current DMA major loop count
                 */
                *bytesRemaining = EDMA_DRV_GetRemainingMajorIterationsCount(lpuartState->rxDMAChannel);
            }
#endif
        }
        else
        {
            *bytesRemaining = 0;
        }
    }

    return lpuartState->receiveStatus;
}

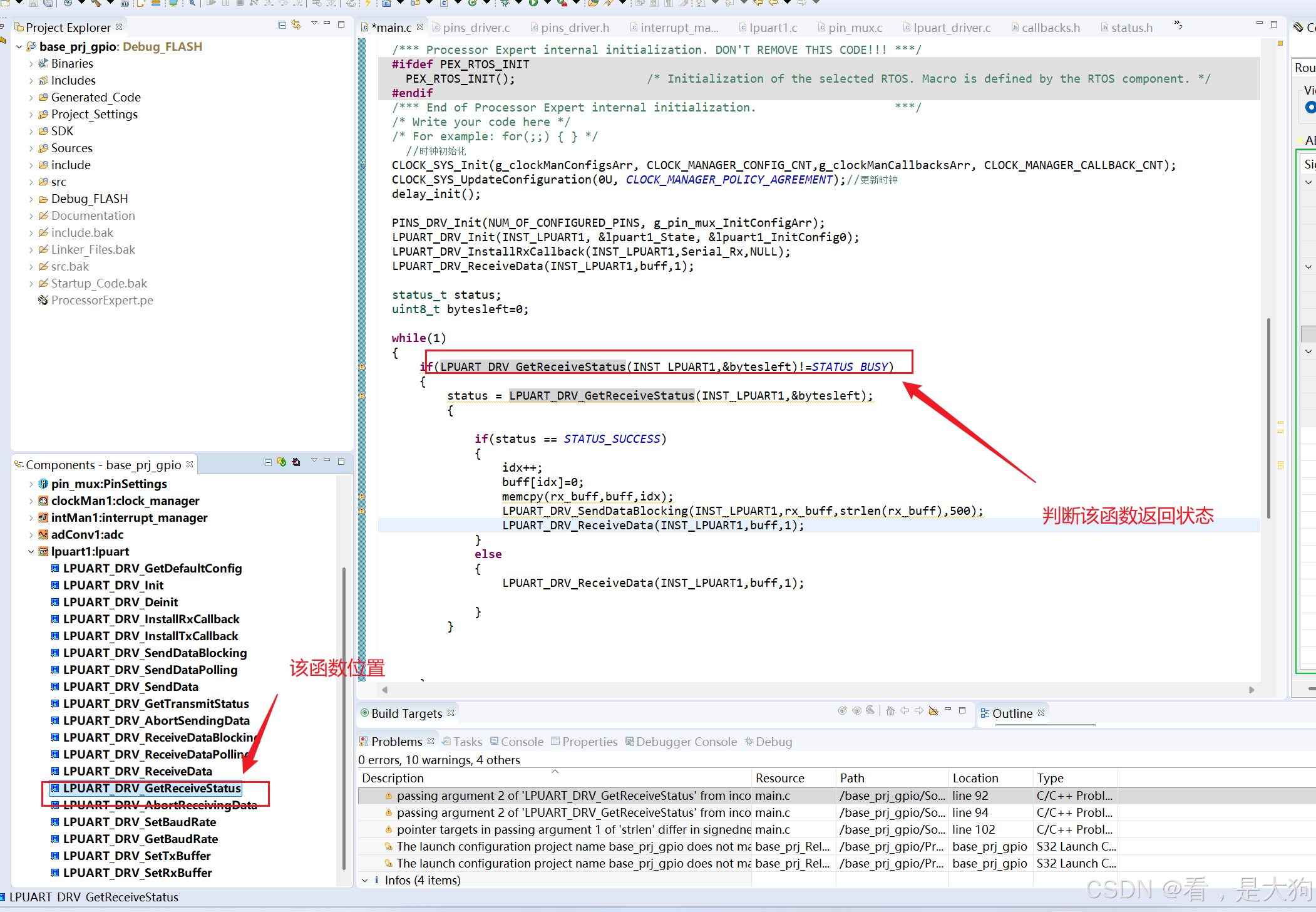

然后具体调用如下图所示。

memcpy复制数据函数

该函数的作用是将参数的数据复制到另一个函数参数中，具体函数原型跟调用如下所示。

cpp 复制代码

_PTR 	 _EXFUN(memcpy,(_PTR __restrict, const _PTR __restrict, size_t));
 memcpy(rx_buff,buff,idx);

然后代码会将buff中的数据转移到rx_buff中去，最后一个参数idx的作用是代表从buff复制到rx_buff中的字节总数，也就是吧buff中的前rdx内容复制到rx_buff中去。

LPUART_DRV_SendDataBlocking发送阻塞函数

然后在代码将buff中的数据复制到rx_buff中之后，通过这个LPUART_DRV_SendDataBlocking函数将数据发送出去，具体函数原型跟具体调用如下所示。

cpp 复制代码

status_t LPUART_DRV_SendDataBlocking(uint32_t instance,
                                     const uint8_t * txBuff,
                                     uint32_t txSize,
                                     uint32_t timeout)
LPUART_DRV_SendDataBlocking(INST_LPUART1,rx_buff,strlen(rx_buff),500);

然后函数的参数作用，具体如下所示。

参数	类型	作用	如何填写
`instance`	`uint32_t`	指定硬件实例。告诉驱动用哪个 LPUART 外设发送数据。	填写 SDK 定义的宏，例如 `INST_LPUART0`、`INST_LPUART1`。
`txBuff`	`const uint8_t *`	数据来源指针。指向存放待发送数据的数组或内存区域。	传入一个 `uint8_t` 类型数组的地址。如果是字符串常量，需要强转：`(const uint8_t*)"Hello"`。
`txSize`	`uint32_t`	发送长度。从 `txBuff` 开始连续发送多少个字节。	必须小于等于实际缓冲区的有效数据长度。常用 `strlen((char*)buff)` 发送字符串（不含 `\0`）。
`timeout`	`uint32_t`	超时阈值（单位：毫秒）。若在此时间内无法将全部数据写入硬件，函数放弃等待并返回错误。	典型值：`100`～`1000`。若填 `0`，则尝试发送一次，若硬件忙则立即返回 `STATUS_TIMEOUT`。
