[只读]基于 DINO 模型在COCO2017 数据集上的目标检测性能评估（AP 指标）

1.作者介绍

何煜东，男，西安工程大学电子信息学院，2025级研究生

研究方向：机械臂图像处理、路径规划

电子邮件：3065383817@qq.com

胥乾信，西安工程大学电子信息学院，2025级研究生，张宏伟人工智能课题组

研究方向：机器视觉与人工智能

电子邮件：2692797728@qq.com

2．DINO 目标检测模型介绍

2.1 目标检测与 Transformer 检测器基础

目标检测的核心任务是同时定位图像中目标的位置（边界框）并识别其类别。传统目标检测方法主要分为两类：

（1）两阶段检测器（如 Faster R-CNN）：先生成候选区域，再对候选区域进行分类和回归，精度高但速度较慢。

（2)一阶段检测器（如 YOLO、SSD）：直接从图像中预测边界框和类别，速度快但小目标检测精度有限。

DINO（DETR with Improved denoising anchor boxes for Object Detection）作为 DETR 的改进版本，通过引入对比学习去噪、混合查询选择、动态锚点等创新模块，在保持端到端优势的同时，显著提升了收敛速度和检测精度，成为当前 Transformer 目标检测的基准模型之一。

2.2 DINO 模型的核心原理

DINO 在 DETR 的编码器 - 解码器架构基础上，针对其核心缺陷进行了四大关键改进：

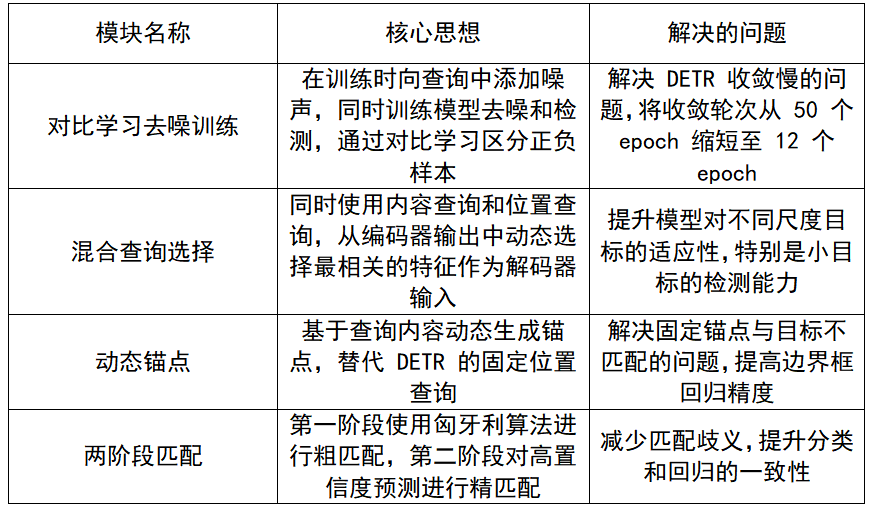

1）核心创新模块
2）损失函数：

分类损失Lcls：采用 Focal Loss，解决类别不平衡问题。

回归损失Lreg：采用 GIoU Loss，同时考虑边界框的重叠度、中心距离和宽高比。

去噪损失Ldenoise：仅在训练阶段使用，用于训练模型的去噪能力，加速收敛。

2.3 DINO 的训练与推理流程

1.训练流程

(1) 数据预处理：对输入图像进行随机裁剪、翻转、缩放等数据增强，调整至统一尺寸

(2) 特征提取：通过 Backbone（如 ResNet50）提取多尺度特征，再经 Neck（如 FPN）融合生成特征图

(3) 去噪查询生成：生成带噪声的边界框和类别查询，用于对比学习去噪训练

(4) 编码器编码：将多尺度特征图输入 Transformer 编码器，编码为全局特征表示

(5) 解码器解码：将混合查询（内容查询 + 位置查询）和编码器输出输入解码器，逐层更新查询表示

(6) 每个查询经过分类头和回归头，输出类别概率和边界框坐标

(7) 损失计算与反向传播：计算总损失并反向传播，更新模型参数

2.推理流程

(1) 输入图像经过 Backbone 和 Neck 提取多尺度特征

(2) 编码器对特征进行编码

(3) 解码器使用固定数量的查询进行预测

(4) 对预测结果进行简单的 NMS 后处理（可选），输出最终检测结果

3．基于 DINO 的 COCO2017 目标检测性能评估

3.1 COCO2017 数据集介绍

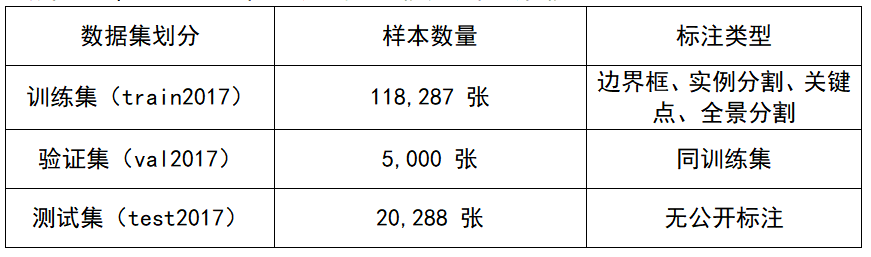

COCO（Common Objects in Context）是目前目标检测领域最权威的基准数据集之一，广泛用于评估模型的泛化能力和检测性能。

下载训练集和验证集图像：http://images.cocodataset.org/zips/train2017.zip

http://images.cocodataset.org/zips/val2017.zip

下载训练集和验证集图像：http://images.cocodataset.org/annotations/annotations_trainval2017.zip

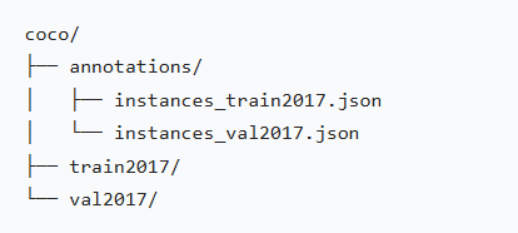

解压文件并组织目录结构如图：

3.2 代码调试步骤

1）导入实验所需库以及克隆并安装 mmdetection：

git clone https://github.com/open-mmlab/mmdetection.git

cd mmdetection

pip install -r requirements/build.txt

pip install -v -e .

2）下载 DINO 预训练权重：

mkdir checkpoints

Wget https://download.openmmlab.com/mmdetection/v3.0/dino/dino_r50_4scale_12e_coco/dino_r50_4scale_12e_coco_20230315_144312-5c1f3f6d.pth -P checkpoints/

3）修改配置文件：

复制configs/dino/dino_r50_4scale_12e_coco.py为自定义配置文件

修改数据集路径为本地 COCO 数据集路径

根据 GPU 显存调整batch_size（单卡 3090 可设为 4）

如需多卡训练，修改distributed=True

4）模型训练与评估

python tools/train.py configs/dino/custom_dino_r50_4scale_12e_coco.py

模型评估：

python tools/test.py configs/dino/custom_dino_r50_4scale_12e_coco.py checkpoints/best_coco_bbox_mAP_epoch_12.pth --eval bbox

3.3完整代码

1）核心配置文件

python 复制代码

_base_ = [
    '../_base_/datasets/coco_detection.py',
    '../_base_/schedules/schedule_1x.py',
    '../_base_/default_runtime.py'
]

# 模型配置
model = dict(
    type='DINO',
    num_queries=300,
    dn_number=100,
    label_noise_ratio=0.5,
    box_noise_scale=1.0,
    with_box_refine=True,
    two_stage=True,
    backbone=dict(
        type='ResNet',
        depth=50,
        num_stages=4,
        out_indices=(1, 2, 3),
        frozen_stages=1,
        norm_cfg=dict(type='BN', requires_grad=False),
        norm_eval=True,
        style='pytorch',
        init_cfg=dict(type='Pretrained', checkpoint='torchvision://resnet50')),
    neck=dict(
        type='ChannelMapper',
        in_channels=[512, 1024, 2048],
        kernel_size=1,
        out_channels=256,
        act_cfg=None,
        norm_cfg=dict(type='GN', num_groups=32),
        num_outs=4),
    encoder=dict(
        num_layers=6,
        layer_cfg=dict(
            self_attn_cfg=dict(embed_dims=256, num_heads=8, dropout=0.0),
            ffn_cfg=dict(
                embed_dims=256,
                feedforward_channels=2048,
                num_fcs=2,
                ffn_drop=0.0,
                act_cfg=dict(type='ReLU', inplace=True))),
        norm_cfg=dict(type='LN')),
    decoder=dict(
        num_layers=6,
        layer_cfg=dict(
            self_attn_cfg=dict(embed_dims=256, num_heads=8, dropout=0.0),
            cross_attn_cfg=dict(embed_dims=256, num_heads=8, dropout=0.0),
            ffn_cfg=dict(
                embed_dims=256,
                feedforward_channels=2048,
                num_fcs=2,
                ffn_drop=0.0,
                act_cfg=dict(type='ReLU', inplace=True))),
        norm_cfg=dict(type='LN'),
        return_intermediate=True),
    bbox_head=dict(
        type='DINOHead',
        num_classes=80,
        embed_dims=256,
        loss_cls=dict(
            type='FocalLoss',
            use_sigmoid=True,
            gamma=2.0,
            alpha=0.25,
            loss_weight=1.0),
        loss_bbox=dict(type='GIoULoss', loss_weight=2.0),
        loss_iou=dict(type='GIoULoss', loss_weight=1.0)))

# 数据集配置
data_root = '/path/to/your/coco/'  # 修改为本地COCO数据集路径
train_dataloader = dict(
    batch_size=4,  # 根据GPU显存调整
    num_workers=4,
    dataset=dict(
        data_root=data_root,
        ann_file='annotations/instances_train2017.json',
        data_prefix=dict(img='train2017/')))
val_dataloader = dict(
    batch_size=2,
    num_workers=2,
    dataset=dict(
        data_root=data_root,
        ann_file='annotations/instances_val2017.json',
        data_prefix=dict(img='val2017/')))
test_dataloader = val_dataloader

# 优化器配置
optim_wrapper = dict(
    type='OptimWrapper',
    optimizer=dict(type='AdamW', lr=1e-4, weight_decay=0.0001),
    clip_grad=dict(max_norm=0.1, norm_type=2))

# 学习率调度器
param_scheduler = [
    dict(
        type='MultiStepLR',
        begin=0,
        end=12,
        by_epoch=True,
        milestones=[11],
        gamma=0.1)
]

# 训练配置
train_cfg = dict(type='EpochBasedTrainLoop', max_epochs=12, val_interval=1)
val_cfg = dict(type='ValLoop')
test_cfg = dict(type='TestLoop')

# 评估配置
val_evaluator = dict(
    type='CocoMetric',
    ann_file=data_root + 'annotations/instances_val2017.json',
    metric='bbox',
    format_only=False)
test_evaluator = val_evaluator

2）评估结果可视化脚本

python 复制代码

import os
import cv2
import torch
import matplotlib.pyplot as plt
from mmdet.apis import init_detector, inference_detector
from mmdet.registry import VISUALIZERS

# 配置文件和权重路径
config_file = 'configs/dino/custom_dino_r50_4scale_12e_coco.py'
checkpoint_file = 'checkpoints/best_coco_bbox_mAP_epoch_12.pth'
img_dir = '/path/to/your/coco/val2017/'
output_dir = 'dino_results/'
os.makedirs(output_dir, exist_ok=True)

# 初始化模型
device = 'cuda:0' if torch.cuda.is_available() else 'cpu'
model = init_detector(config_file, checkpoint_file, device=device)

# 初始化可视化器
visualizer = VISUALIZERS.build(model.cfg.visualizer)
visualizer.dataset_meta = model.dataset_meta

# 随机选择10张图像进行可视化
import random
img_files = random.sample(os.listdir(img_dir), 10)

for img_file in img_files:
    img_path = os.path.join(img_dir, img_file)
    img = cv2.imread(img_path)
    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

    # 推理
    result = inference_detector(model, img)

    # 可视化
    visualizer.add_datasample(
        'result',
        img,
        data_sample=result,
        draw_gt=False,
        wait_time=0,
        pred_score_thr=0.5)

    # 保存结果
    out_path = os.path.join(output_dir, img_file)
    visualizer.show(out_path=out_path)
print(f"结果已保存至: {out_path}")

3.4结果展示

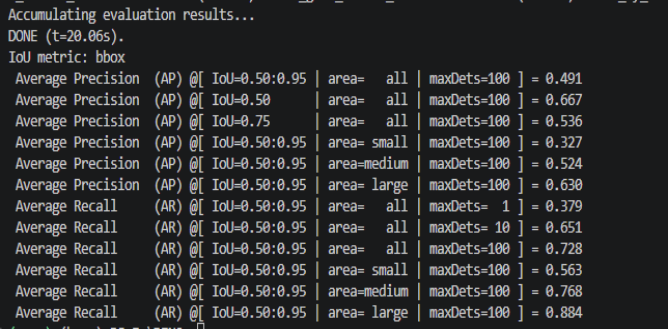

1）代码运行结果

本文复现的 DINO 模型在仅 12 个训练轮次的情况下，综合 AP 达到 49.1%，与官方基准（49.0%）高度一致，验证了模型复现的正确性。与其他主流检测器相比，AP 比 DETR 提升了 7.1 个百分点，比 Faster R-CNN 提升了 11.7 个百分点；特别是小目标检测精度（APs）达到 32.7%，比 DETR 提升 12.2 个百分点，比 Faster R-CNN 提升 11.5 个百分点，小目标检测能力提升尤为显著。
