esp开发与应用（驱动步进电机）

作为消费类电子，遇到的电机一般有两种，一种是舵机，一种是步进电机。舵机不复杂，就是给它一定的pwm波形，它就会旋转一定的角度。通常来说，占空比越大，旋转的角度就越大；占空比越小，角度也就越小。而步进电机则稍有不同，舵机本身旋转角度是有限制的，但是步进电机是可以一直转动的。通过交叉不停的给予信号，电机就可以一直旋转下去。

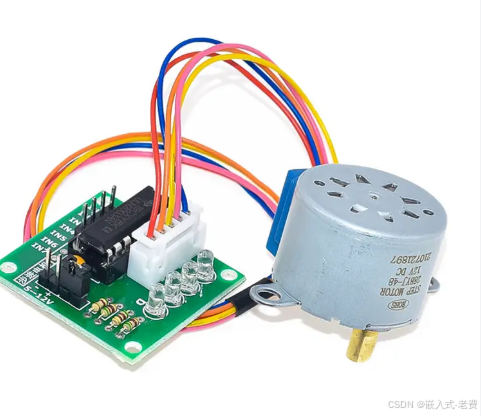

1、准备步进电机和驱动板

通常为了驱动步进电机，我们需要一个单独的驱动板，比如uln2003。有了这个驱动板，我们就可以用简单的gpio信号来驱动步进电机了。步进电机如字面意思所示，就是给予一定的信号，就旋转一定的角度。不过由于内部除了电机之外，还有减速器，所以实际转动速度并不快。

2、独立电源

**实际使用的时候，步进电机驱动板一定要添加单独的5v电源，这一点是很多同学容易忘记的地方。**电机启动电流较大，实际使用的时候，pc的usb口提供不了那么大的电流，所以一般来说，需要给步进电机独立的5v电源。

3、连接线

连线还是比较简单的。在uln2003驱动板子上面，有四个连续的pin，在esp32上面找四个gpio，连接到这四个pin上即可。不失一般性，这四个pin可以是d13、d12、d14、d27。电机连接的部分，一般来说，是直接插上去的，接口本身是防反插的。还有一个电源正负，找一个独立电源连接下即可。注意，连接的时候，一定要注意正负。

4、利用ai编写代码

步进电机+uln2003的组合，是一个非常经典的组合，因此用ai来编写代码也是非常合适的。比如说，我们可以这样告诉ai工具，"用esp32的d13、12、14、27编写一个步进电机的驱动程序，驱动板子是uln2003"，这样就可以看到对应的代码了。

复制代码

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"

// ULN2003 Stepper Motor Pins
#define IN1_PIN 13    // D13
#define IN2_PIN 12    // D12
#define IN3_PIN 14    // D14
#define IN4_PIN 27    // D27

// Full-step sequence (8 steps)
const uint8_t step_sequence[8][4] = {
    {1, 0, 0, 0},  // A
    {1, 1, 0, 0},  // AB
    {0, 1, 0, 0},  // B
    {0, 1, 1, 0},  // BC
    {0, 0, 1, 0},  // C
    {0, 0, 1, 1},  // CD
    {0, 0, 0, 1},  // D
    {1, 0, 0, 1}   // DA
};

const gpio_num_t step_pins[4] = {IN1_PIN, IN2_PIN, IN3_PIN, IN4_PIN};

void set_step(uint8_t step)
{
    for (int i = 0; i < 4; i++)
    {
        gpio_set_level(step_pins[i], step_sequence[step][i]);
    }
}

void release_motor(void)
{
    for (int i = 0; i < 4; i++)
    {
        gpio_set_level(step_pins[i], 0);
    }
}

void rotate_cw(int steps, int delay_ms)
{
    static int current_step = 0;
    for (int i = 0; i < steps; i++)
    {
        current_step = (current_step + 1) % 8;
        set_step(current_step);
        vTaskDelay(delay_ms / portTICK_PERIOD_MS);
    }
    release_motor();
}

void rotate_ccw(int steps, int delay_ms)
{
    static int current_step = 0;
    for (int i = 0; i < steps; i++)
    {
        current_step = (current_step - 1 + 8) % 8;
        set_step(current_step);
        vTaskDelay(delay_ms / portTICK_PERIOD_MS);
    }
    release_motor();
}

void stepper_init(void)
{
    gpio_config_t io_conf;
    io_conf.pin_bit_mask = (1ULL << IN1_PIN) | (1ULL << IN2_PIN) |
                          (1ULL << IN3_PIN) | (1ULL << IN4_PIN);
    io_conf.mode = GPIO_MODE_OUTPUT;
    io_conf.pull_up_en = GPIO_PULLUP_DISABLE;
    io_conf.pull_down_en = GPIO_PULLDOWN_DISABLE;
    io_conf.intr_type = GPIO_INTR_DISABLE;
    gpio_config(&io_conf);

    release_motor();
}

void app_main(void)
{
    printf("ULN2003 Stepper Motor Driver\n");
    printf("Pins: IN1=%d, IN2=%d, IN3=%d, IN4=%d\n", IN1_PIN, IN2_PIN, IN3_PIN, IN4_PIN);
    printf("Note: ULN2003 requires external 5V power!\n");

    stepper_init();

    while (1)
    {
        printf("Rotate Clockwise (Fast)...\n");
        rotate_cw(512, 10);  // Fast rotation: 10ms delay per step
        vTaskDelay(1000 / portTICK_PERIOD_MS);

        printf("Rotate Counterclockwise (Fast)...\n");
        rotate_ccw(512, 10);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}

5、编译、调试

这部分基本上遵照esp32一般的调试逻辑即可。实际执行的时候，会发现uln2003上面的板子一直在闪烁，然后休息一会，继续闪烁，再休息一会。其中led灯闪烁的时候，会发现电机也确实是在旋转的。这和我们预想的一致。如果过程当中发现问题，要及时进行断电处理。

另外和继电器一样，本身esp32只是发出控制信号而已，所以外部电机必须加上独立电源才能正常工作。
