前言

大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~

一、多按键与多LED案例的硬件配置与CubeMX设置

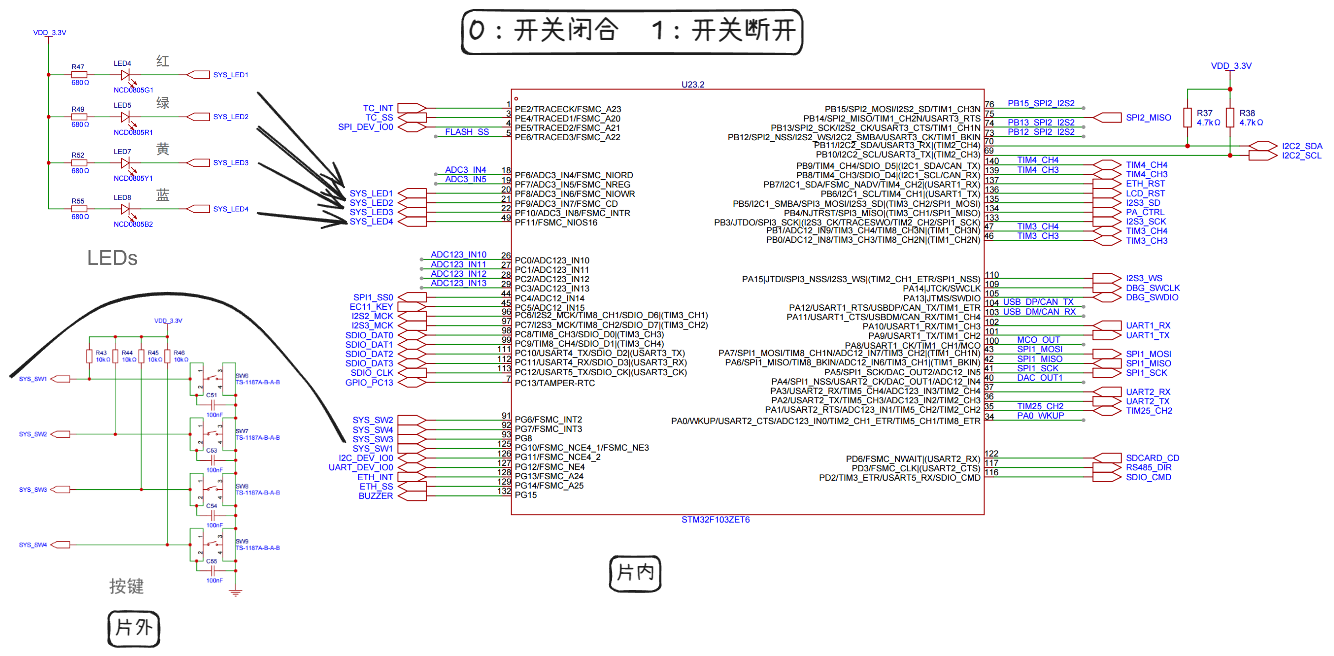

1.1 硬件原理图深度解析

该文衔接上一篇的案例三：多路联动的软件工程化封装，本次案例的核心任务是从单按键单LED扩展到四按键四LED的控制。

1.1.1 LED电路连接分析

首先来看LED部分的电路设计。在原理图的LEDs区域，我们可以清晰地看到四个发光二极管的连接方式：

LED4（红色） ：对应网络标号 SYS_LED1，连接电阻 R47 (680Ω)，最终连接到芯片的 PF8 引脚。
LED5（绿色） ：对应网络标号 SYS_LED2，连接电阻 R49 (680Ω)，最终连接到芯片的 PF9 引脚。
LED7（黄色） ：对应网络标号 SYS_LED3，连接电阻 R52 (680Ω)，最终连接到芯片的 PF10 引脚。
LED8（蓝色） ：对应网络标号 SYS_LED4，连接电阻 R55 (680Ω)，最终连接到芯片的 PF11 引脚。

这里需要特别注意一个细节：虽然板子上的丝印可能是LED4、LED5等，但在我们的软件逻辑映射中，它们分别对应系统定义的 SYS_LED1 到 SYS_LED4。这四个引脚（PF8-PF11）在电气特性上，采用开漏输出模式。这意味着，当我们输出低电平（0）时，LED点亮；输出高电平（1）时，LED熄灭。

1.1.2 按键电路连接分析

接下来看按键部分。原理图左下角展示了四个按键（SW6-SW9）的连接逻辑：

SW6 ：对应网络标号 SYS_SW1，连接到芯片的 PG10 引脚。
SW7 ：对应网络标号 SYS_SW2，连接到芯片的 PG6 引脚。
SW8 ：对应网络标号 SYS_SW3，连接到芯片的 PG8 引脚。
SW9 ：对应网络标号 SYS_SW4，连接到芯片的 PG7 引脚。

从电路结构上看，这些按键的一端接地（GND），另一端连接MCU引脚。同时，每个按键旁边都并联了一个10kΩ的上拉电阻（如R43-R46）和一个100nF的电容（如C51-C55）。

上拉电阻的作用：确保在按键未按下（开关断开）时，引脚被拉高到3.3V，读取到的电平为高电平（1）。
电容的作用：配合电阻形成RC滤波电路，辅助硬件消抖，滤除高频干扰。
逻辑电平：当按键按下（开关闭合）时，引脚直接接地，读取到的电平为低电平（0）。

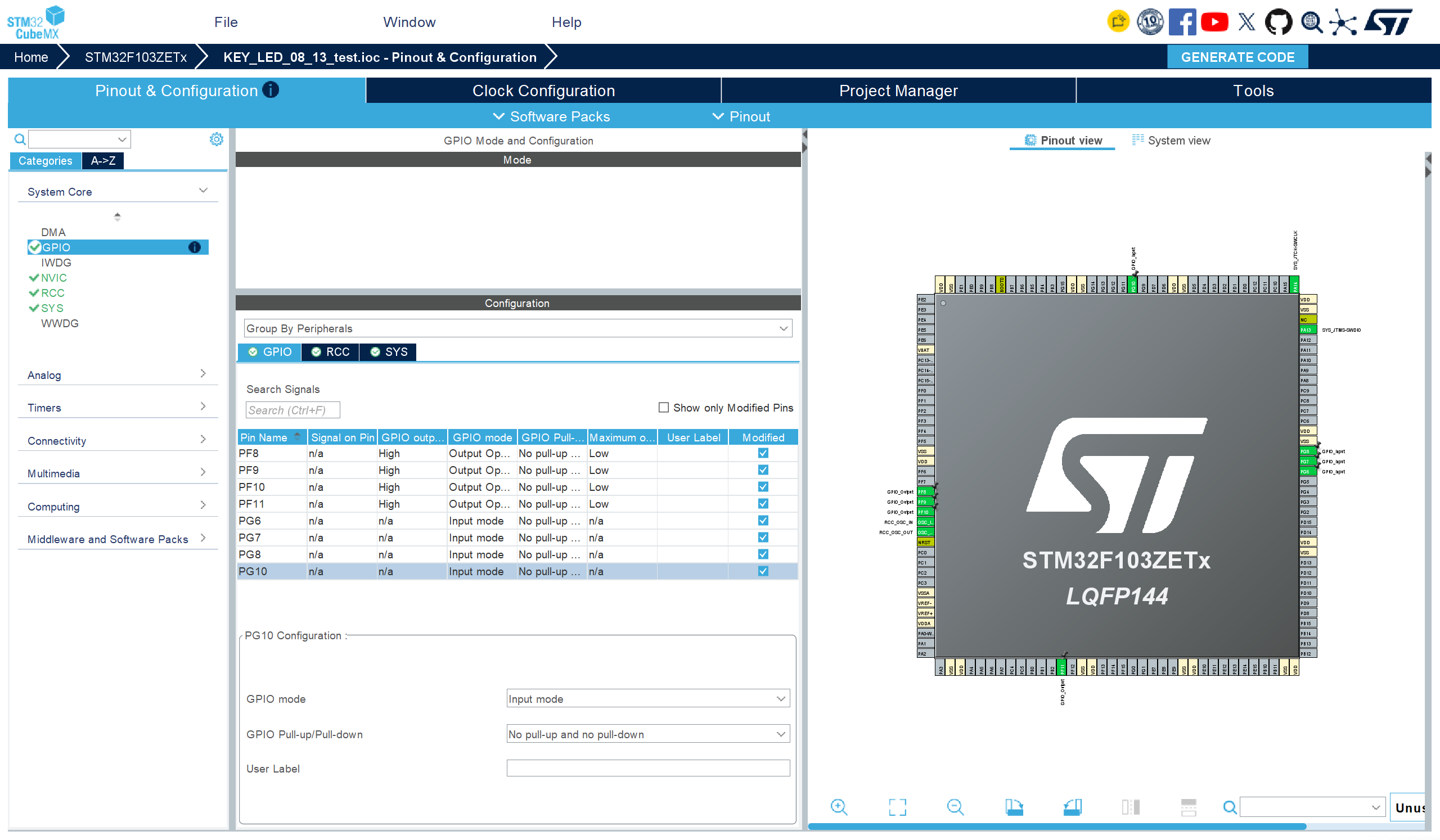

1.2 STM32CubeMX 工程配置实战

理清了硬件连接后，我们打开STM32CubeMX进行具体的引脚配置。这一步是将物理连接转化为软件驱动的关键。

1.2.1 LED引脚配置（Output模式）

我们需要将PF8、PF9、PF10、PF11这四个引脚配置为GPIO输出模式。具体操作如下：

在芯片视图中找到 PF8 ，左键点击选择 GPIO_Output。
同样的方法，依次将 PF9 、PF10 、PF11 设置为 GPIO_Output。
进入 System Core -> GPIO 配置页，对这四个引脚进行详细参数设置：
- GPIO output level ：设置为 High（高电平）。因为我们的LED是低电平点亮，初始化时给高电平可以让灯默认处于熄灭状态，避免上电瞬间闪烁。
- GPIO mode ：设置为 Output Open Drain（开漏输出）。
- GPIO Pull-up/Pull-down ：设置为 No pull-up and no pull-down（无上下拉）。
- Maximum output speed ：设置为 Low（低速）。LED控制不需要高速翻转，低速有助于降低EMI干扰。

1.2.2 按键引脚配置（Input模式）

接下来配置四个按键对应的引脚：PG6、PG7、PG8、PG10。

找到 PG6 ，左键点击选择 GPIO_Input。
依次将 PG7 、PG8 、PG10 设置为 GPIO_Input。注意，有些版本的CubeMX可能在点击时反应迟钝，需要多点几次或者确认选中。
进入 GPIO 配置页检查参数：
- GPIO mode ：确认为 Input mode（输入模式）。
- GPIO Pull-up/Pull-down ：这里硬件有上拉， No pull-up。

配置完成后，点击 GENERATE CODE 生成工程代码。此时，CubeMX已经帮我们完成了所有底层的GPIO初始化工作，包括时钟开启和寄存器配置。

二、软件架构设计与BSP层封装

为了让代码更具可读性和可移植性，我们不能直接在 main.c 的 while(1) 循环里写死引脚号（如 HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8...)）。我们需要构建一个板级支持包（BSP, Board Support Package），将硬件细节抽象化。

2.1 枚举类型的定义与映射

首先，我们需要定义两套枚举类型，分别代表LED和按键的逻辑编号。这样做的好处是，如果未来硬件引脚变了，我们只需要修改枚举定义或底层实现，上层业务逻辑完全不用动。

2.1.1 LED枚举定义

在代码中定义 LED_t 类型：

c 复制代码

typedef enum
{
    LED1 = 1,
    LED2,
    LED3,
    LED4
} LED_t;

这里 LED1 对应物理上的 PF8，LED2 对应 PF9，以此类推。

2.1.2 按键枚举定义

定义 KEY_t 类型：

c 复制代码

typedef enum
{
    KEY1 = 1,
    KEY2,
    KEY3,
    KEY4
} KEY_t;

特别注意物理引脚与逻辑编号的对应关系，这也是初学者最容易晕的地方：

KEY1 对应 PG10
KEY2 对应 PG6
KEY3 对应 PG8
KEY4 对应 PG7

大家可以看到，物理引脚并不是连续的（6,7,8,10），而且顺序也是打乱的。通过枚举封装，我们在写业务逻辑时只需要关心"按下KEY1做什么"，而不需要每次都去查原理图确认KEY1到底是PG几。

2.2 LED控制函数封装

我们需要封装三个核心函数来控制LED：一个通用的控制函数，以及两个便捷函数（开和关）。

2.2.1 通用控制函数 BSP_LED_Control

这个函数接收两个参数：一个是哪个灯（LED_t led），另一个是亮还是灭（bool flag）。

c 复制代码

// flag: true -> 点亮, false -> 熄灭
void BSP_LED_Control(LED_t led, bool flag)
{
    // 核心逻辑：根据flag决定写入的电平状态
    // 注意：因为是开漏输出且低电平点亮，所以 true(亮) 对应 RESET(低电平/0)
    GPIO_PinState state = flag ? GPIO_PIN_RESET : GPIO_PIN_SET;

    switch(led)
    {
        case LED1:
            HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, state);
            break;
        case LED2:
            HAL_GPIO_WritePin(GPIOF, GPIO_PIN_9, state);
            break;
        case LED3:
            HAL_GPIO_WritePin(GPIOF, GPIO_PIN_10, state);
            break;
        case LED4:
            HAL_GPIO_WritePin(GPIOF, GPIO_PIN_11, state);
            break;
        default:
            break;
    }
}

这段代码非常关键。它利用了C语言的三目运算符 ? : 来简化逻辑。当 flag 为真（想点亮）时，state 被赋值为 GPIO_PIN_RESET（即低电平0），从而导通LED；反之则熄灭。然后通过 switch-case 结构将逻辑编号映射到具体的 GPIOF 端口和 PIN_x 引脚上。

2.2.2 便捷开关函数

为了调用更简单，我们再封装两个"语法糖"函数：

c 复制代码

void BSP_LED_On(LED_t led)
{
    BSP_LED_Control(led, true); // 直接调用通用函数，传入true
}

void BSP_LED_Off(LED_t led)
{
    BSP_LED_Control(led, false); // 直接调用通用函数，传入false
}

这样，在主程序里，我们只需要写 BSP_LED_On(LED1) 就能点亮第一个灯，代码意图一目了然。

三、按键检测逻辑与消抖算法实现

按键检测看似简单，实则暗藏玄机。机械按键在闭合和断开的瞬间，触点会发生抖动，导致电平在高低之间快速跳变。如果不处理，单片机可能会把一次按压误判为多次按压。因此，我们需要分版本来实现按键检测。

3.1 基础版：未消抖检测 (Version 1)

这是最直观的逻辑，主要用于理解基本原理，但在实际工程中不推荐直接使用。

c 复制代码

// 未消抖版本 -- version1
bool BSP_KEY_IsPressed_V1(KEY_t key)
{
    bool ret = false;
    switch(key)
    {
        case KEY1: // PG10
            ret = (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET);
            break;
        case KEY2: // PG6
            ret = (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_6) == GPIO_PIN_RESET);
            break;
        case KEY3: // PG8
            ret = (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_8) == GPIO_PIN_RESET);
            break;
        case KEY4: // PG7
            ret = (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_7) == GPIO_PIN_RESET);
            break;
        default:
            break;
    }
    return ret;
}

逻辑解析 ：

这个函数非常简单，它直接读取指定引脚的电平。因为按键按下是接地（低电平），所以我们判断读取值是否等于 GPIO_PIN_RESET（即0）。如果是，返回 true（表示按下了）；否则返回 false。

缺点：如果在抖动期间调用这个函数，可能会得到不稳定的结果。

3.2 进阶版：软件延时消抖 (Version 2)

为了解决抖动问题，我们引入经典的"延时再确认"机制。

c 复制代码

// 消抖版本 -- version2
#define KEY_DEBOUNCE_MS 20 // 按键消抖时间，单位毫秒

bool BSP_KEY_IsPressed_V2(KEY_t key)
{
    bool ret = false;
    switch(key)
    {
        case KEY1: // PG10
            if(HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
            {
                HAL_Delay(KEY_DEBOUNCE_MS); // 延时20ms等待抖动结束
                if(HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET) // 再次确认
                {
                    ret = true;
                }
            }
            break;
        // ... KEY2, KEY3, KEY4 逻辑相同，此处省略 ...
        case KEY2:
             if(HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_6) == GPIO_PIN_RESET)
             {
                 HAL_Delay(KEY_DEBOUNCE_MS);
                 if(HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_6) == GPIO_PIN_RESET) ret = true;
             }
             break;
        // ... 其他按键同理 ...
    }
    return ret;
}

逻辑解析：

第一次检测：先读一次引脚，如果是低电平，说明可能按下了，但也可能是抖动。
延时等待 ：调用 HAL_Delay(20)，死等20毫秒。这段时间足以让机械触点的抖动平息下来。
第二次确认 ：延时结束后，再次读取引脚。如果还是低电平，说明这是稳定的人为按压，而非干扰，此时才返回 true。

3.3 主循环中的并列检测逻辑

在 main.c 的 while(1) 循环中，我们将上述功能串联起来。这里有一个非常重要的概念：并列关系。

c 复制代码

while (1)
{
    // 检测 KEY1，控制 LED1
    if(BSP_KEY_IsPressed_V2(KEY1))
    {
        BSP_LED_On(LED1);   // 按下点亮
    }
    else
    {
        BSP_LED_Off(LED1);  // 松开熄灭
    }

    // 检测 KEY2，控制 LED2
    if(BSP_KEY_IsPressed_V2(KEY2))
    {
        BSP_LED_On(LED2);
    }
    else
    {
        BSP_LED_Off(LED2);
    }

    // ... KEY3/LED3, KEY4/LED4 同理 ...
}

代码也可以这样写

c 复制代码

    // version3 - 消抖版本
    BSP_KEY_IsPressed_V2(KEY1) ? BSP_LED_On(LED1) : BSP_LED_Off(LED1);
    BSP_KEY_IsPressed_V2(KEY2) ? BSP_LED_On(LED2) : BSP_LED_Off(LED2);
    BSP_KEY_IsPressed_V2(KEY3) ? BSP_LED_On(LED3) : BSP_LED_Off(LED3);
    BSP_KEY_IsPressed_V2(KEY4) ? BSP_LED_On(LED4) : BSP_LED_Off(LED4);

深度剖析 while 循环的运行机制 ：

很多初学者会担心："我在检测KEY1的时候延时了20ms，会不会导致KEY2检测不及时？"

实际上，在这个简单的案例中，这种影响微乎其微。

疯狂轮询 ：CPU在 while 循环里跑得飞快。它不断地检查每个按键的状态。
状态跟随 ：这段代码实现的是一种"状态跟随"逻辑，而不是"事件触发"逻辑。
- 只要你按着不动（开关闭合），引脚一直是低电平，消抖函数一直返回 true，灯就一直亮着。
- 当你手松开的那一瞬间，引脚变高，else 分支执行，灯立刻熄灭。
关于延时的副作用 ：虽然V2版本用了 HAL_Delay，这确实会阻塞CPU。如果你同时按下两个键，CPU处理完第一个键的20ms延时后，再去处理第二个键，会有极微小的时间差。但在人眼看来，这四个灯几乎是同时响应你的操作的，属于"同时可看"的效果。

3.4 输入源码深度解析：从CubeMX生成到寄存器底层逻辑

接下来深入剖析 STM32CubeMX 自动生成的 GPIO 输入源码。这部分内容不仅涉及代码层面的调用，更包含了从 HAL 库到底层寄存器的完整映射关系。

3.4.1 GPIO 输入读取的核心逻辑

首先，我们来快速回顾一下输入的逻辑。关于读取数据存储器（Data Register）的操作，核心在于通过 HAL_GPIO_ReadPin 函数读取指定 GPIO 端口（如 GPIOG）所对应地址空间中的输入数据寄存器（IDR），获取特定引脚的电平状态。

其底层原理是将读取到的引脚电平与复位值进行比较：

返回 1 (SET)：表示引脚检测到高电平。
返回 0 (RESET)：表示引脚检测到低电平。

需要特别强调的是，这个返回值究竟代表"外部信息有效"还是"无效"，或者代表"开关按下"还是"松开"，完全取决于你的硬件电路设计（例如是低电平触发还是高电平触发）。软件层面只负责如实反馈物理电平，具体的业务逻辑映射由开发者自行定义。

3.4.2 按键引脚配置：浮空输入模式

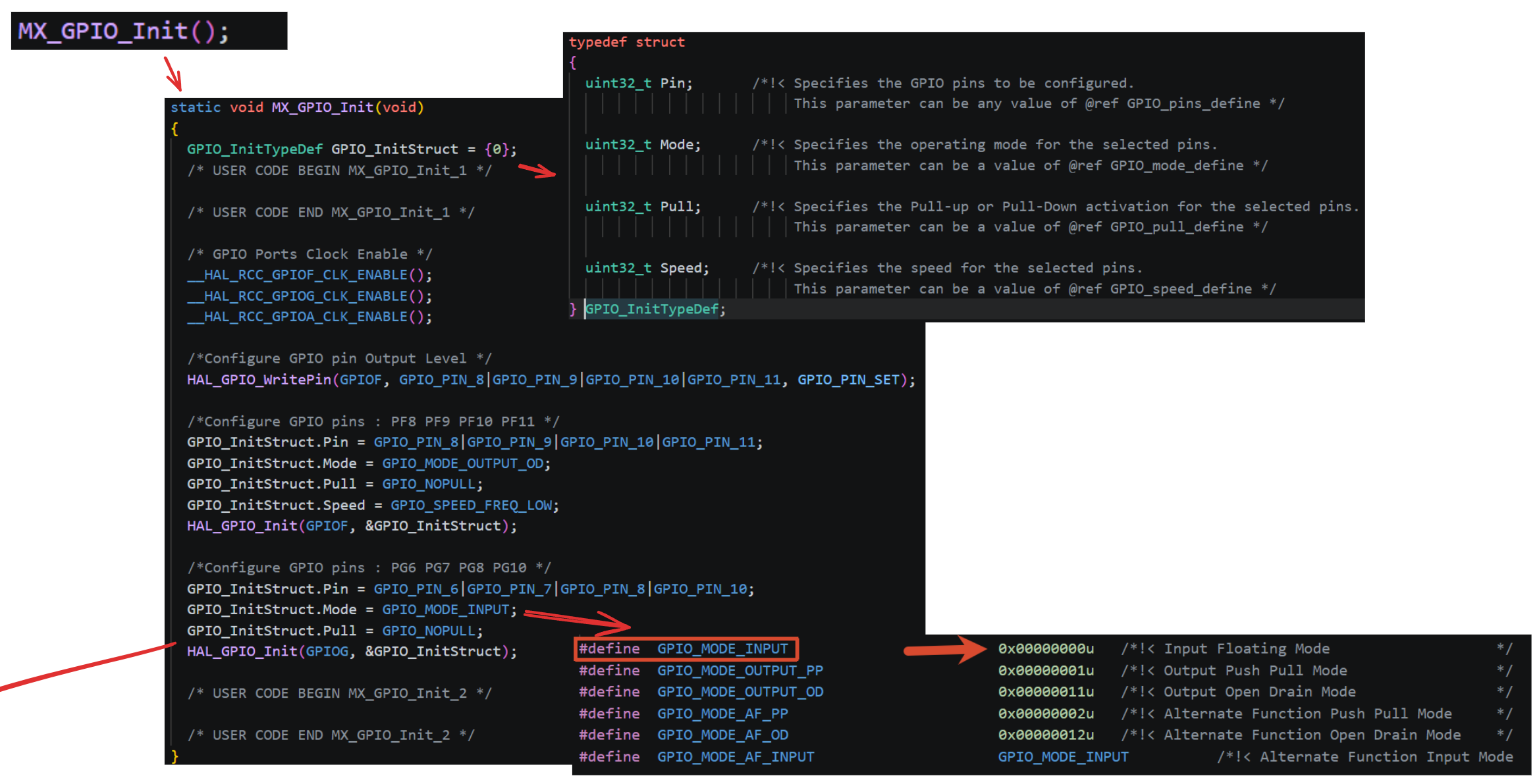

当我们使用 STM32CubeMX 生成代码后，MX_GPIO_Init() 函数是配置 GPIO 的入口。其中，输入部分的配置代码如下：

c 复制代码

/* Configure GPIO pins : PG6 PG7 PG8 PG10 */
GPIO_InitStruct.Pin = GPIO_PIN_6|GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_10;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT; // Input Floating Mode
GPIO_InitStruct.Pull = GPIO_NOPULL;
HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);

这里配置了 PG6、PG7、PG8、PG10 为输入模式。关键在于 GPIO_MODE_INPUT 配合 GPIO_NOPULL，这在底层对应的是浮空输入模式。

3.4.3 从 HAL 库到寄存器的底层映射

很多初学者只停留在调用 HAL 库函数的层面，但理解底层的寄存器操作对于排查问题至关重要。我们结合代码定义来看看 GPIO_MODE_INPUT 到底做了什么。

3.4.3.1 宏定义的数值含义

在 stm32f1xx_hal_gpio.h 中，我们可以看到模式的定义：

c 复制代码

#define GPIO_MODE_INPUT        0x00000000u  /*!< Input Floating Mode */
#define GPIO_MODE_OUTPUT_PP    0x00000001u  /*!< Output Push Pull Mode */
#define GPIO_MODE_OUTPUT_OD    0x00000011u  /*!< Output Open Drain Mode */

可以看到，GPIO_MODE_INPUT 的值是 0x00，对应就为输入模式。

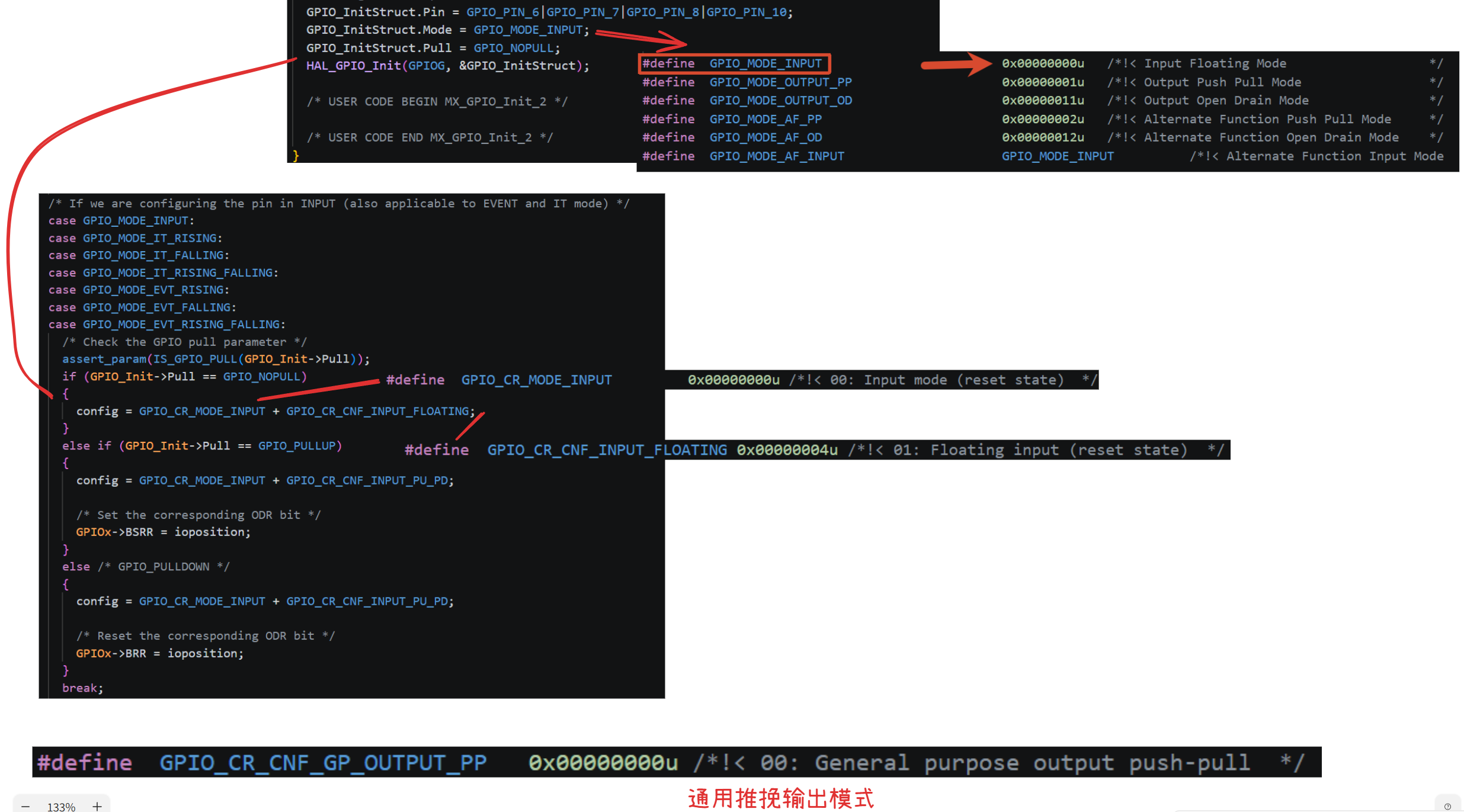

3.4.3.2 HAL 库内部的配置逻辑

当我们调用 HAL_GPIO_Init 并传入 GPIO_MODE_INPUT 时，库函数内部会进入 case GPIO_MODE_INPUT: 分支：

c 复制代码

/* Check the GPIO pull parameter */
assert_param(IS_GPIO_PULL(GPIO_Init->Pull));

if (GPIO_Init->Pull == GPIO_NOPULL)
{
    config = GPIO_CR_MODE_INPUT + GPIO_CR_CNF_INPUT_FLOATING;
}
// ... 其他上拉下拉逻辑

这里涉及两个关键的寄存器位段配置宏：

GPIO_CR_MODE_INPUT 定义为 0x00000000u，对应 GPIOx_CRL/CRH 寄存器中的 MODEy $1:0$ = 00，即"输入模式（复位后的状态）"。
GPIO_CR_CNF_INPUT_FLOATING 定义为 0x00000004u，对应 GPIOx_CRL/CRH 寄存器中的 CNFy $1:0$ = 01，即"浮空输入模式（复位后的状态）"。

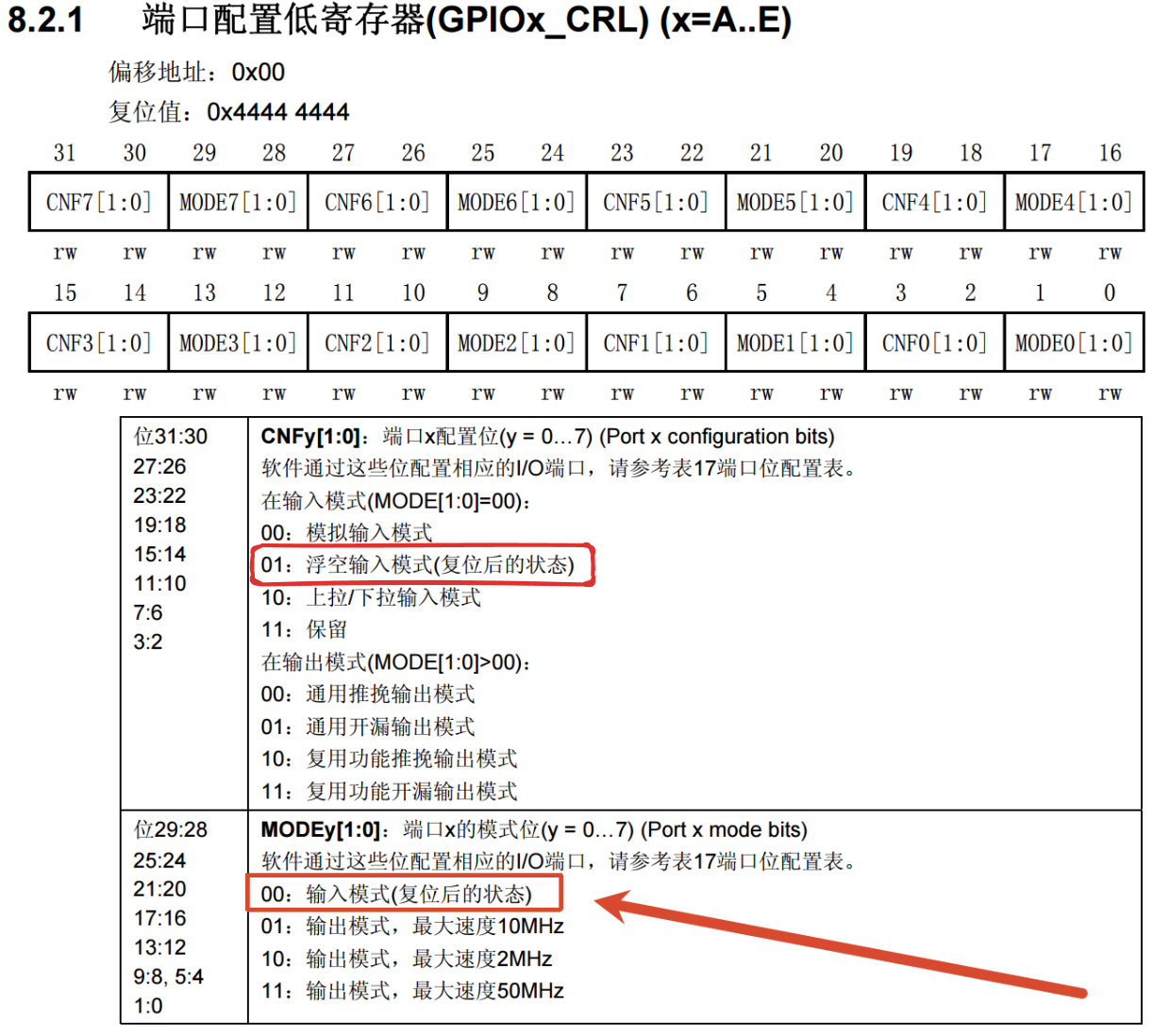

3.4.3.3 寄存器位的组合与操作

对于 STM32F1 系列，每个引脚由 4 个位控制（CNF $1:0$ + MODE $1:0$ ）：

MODE $1:0$ = 00：表示输入模式。
CNF $1:0$ = 01：表示浮空输入。

组合起来就是 0100（二进制），即十六进制的 0x4。这个值就是浮空输入模式的完整配置值。

这意味着，如果我们想手动配置 PG6 为浮空输入，我们需要修改 GPIOG_CRL 寄存器（因为 Pin6 < 8），找到对应的 Bit $27:24$ ，将其设置为 0100。HAL 库正是通过 Modify Register 机制来精准完成这一操作的------先读出当前寄存器的值，再将目标引脚对应的 4 个位清零，最后将新的配置值写入对应位置，从而确保修改一个引脚时不会影响同组的其他引脚。

3.5 调试避坑指南：为什么看不到初始化效果？

在实际开发中，我们可能会遇到一个现象：明明在初始化代码里写了让 LED 点亮或熄灭，但上电后根本看不到这个动作，程序仿佛直接跳过了初始化。

问题根源：执行速度过快

程序的执行流程是这样的：

系统启动，执行 MX_GPIO_Init()。
初始化完成，立即进入 main() 函数的 while(1) 循环。
while(1) 循环的第一件事通常就是检测按键状态。
如果此时你没有按下按键，检测逻辑会立刻执行"关灯"操作。

由于 MCU 的运行速度是 MHz 级别的，从"初始化点亮 LED"到"循环检测并熄灭 LED"之间的时间间隔可能只有几微秒。人眼的视觉暂留效应根本无法捕捉这么短的光脉冲，所以看起来就像是 LED 从来没亮过，或者直接就是灭的。

解决方案：人为引入延时

为了验证我们的初始化配置是否正确（例如验证上电默认电平），我们需要强行让程序"等一等"。

修改建议：

在 MX_GPIO_Init() 调用之后，进入 while(1) 循环之前，加入一个延时函数：

c 复制代码

HAL_Delay(5000); // 延时5秒，等待按键稳定
