HDI 高密度互连板阶数的深度理解

一、概述

高密度互连板（High Density Interconnector, HDI）是通过激光微孔技术和逐层积层工艺实现高密度布线的印制电路板。其阶数划分是行业内统一的技术标准，核心依据为独立积层压合次数 与配套激光盲孔制程次数，而非单面层数或钻孔数量。

单次压合工序 = 1 次积层，顶面 (TOP) 与底面 (BOT) 同步叠加绝缘介质层 + 铜箔并一次性热压成型，统一计为 1 次积层，不按单面层数拆分统计
每完成一轮独立的 "介质堆叠→热压固化" 流程，积层次数加 1

HDI 阶数 = 独立积层压合次数 = 配套激光盲孔制程次数

核心定义：1 次独立积层 + 1 次激光盲孔制程
标准叠构 ：1+N+1（N 为内层芯板层数**，采用的是传统机械通孔工艺** ）

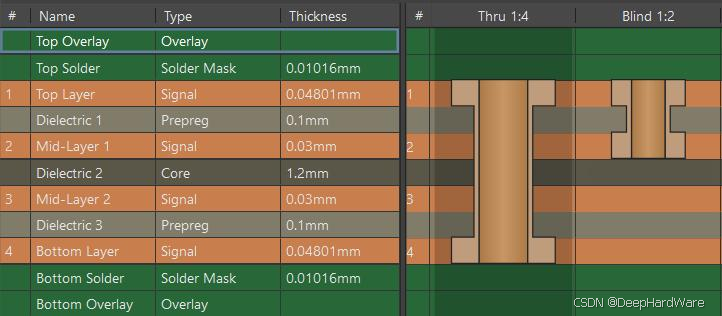

- 典型 4 层板：1+2+1（如上图）
- 典型 6 层板：1+4+1
孔结构特征 ：
- 盲孔仅连接表层与相邻内层（L1↔L2、Ln↔Ln-1）
- 无叠孔、无跨层盲孔
- 中间层互连依赖机械通孔
关键工艺参数 ：
- 激光微孔孔径：50--150μm
- 最小线宽 / 线距：30/30μm（量产推荐 40/40μm）
- 支持 BGA 节距：≥0.5mm
工艺流程：内层芯板制作→1 次积层压合→1 次激光钻孔→电镀填孔→图形化→表面处理

核心定义：2 次独立积层 + 2 次激光盲孔制程
标准叠构 ：2+N+2（N 为内层芯板层数**，采用的是传统机械通孔工艺** ）
- 典型 6 层板：2+2+2

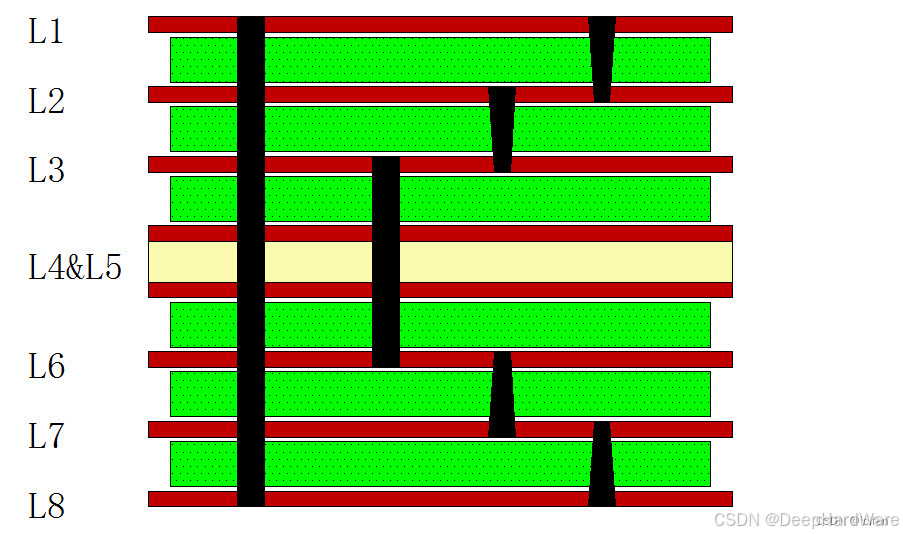

- 典型 8 层板：2+4+2（如上图）

L1/L8：最外层（TOP/BOT）

L2/L7：第一次积层

L3~L6：中间芯板（Core）

2 阶特征：L1→L2、L2→L3 两级盲孔（TOP 侧），BOT 侧同理；两次激光钻孔、两次积层。

孔结构特征 ：
- 可实现两层阶梯盲孔（L1→L2→L3、Ln→Ln-1→Ln-2）
- 支持叠孔（Stacked Via）和错孔（Staggered Via）设计
- 可实现表层至第三层的跨层互连
关键工艺参数 ：
- 激光微孔孔径：40--120μm
- 最小线宽 / 线距：25/25μm（量产推荐 30/30μm）
- 支持 BGA 节距：≥0.4mm
工艺流程：内层芯板制作→第 1 次积层压合→第 1 次激光钻孔→电镀填孔→第 2 次积层压合→第 2 次激光钻孔→电镀填孔→图形化→表面处理

表格

阶数	积层次数	激光盲孔次数	标准叠构	最小线宽 / 线距	支持 BGA 节距	典型应用场景
1 阶	1	1	1+N+1	30/30μm	≥0.5mm	TWS 耳机、智能手表、入门级手机、车载充电器
2 阶	2	2	2+N+2	25/25μm	≥0.4mm	中端智能手机、平板电脑、常规智能硬件、医疗设备
3 阶	3	3	3+N+3	20/20μm	≥0.3mm	旗舰智能手机、高端平板、笔记本电脑、高端消费电子
4 阶	4	4	4+N+4	15/15μm	≥0.25mm	高端芯片载板、服务器主板、AI 加速卡、精密通信模组
任意层	≥4	≥4	N+N	10/10μm	≥0.2mm	顶级智能手机、高端封装基板、高性能计算设备
