STM32 零基础可移植教程 08：串口接收一个字节，先把 RX 中断跑通

上一篇我们把 USART 串口打印跑通了。

板子已经能通过 printf() 往电脑发信息，这一步非常重要。以后 ADC 采样值、I2C 错误码、CAN 状态、程序运行位置，都可以通过串口打印出来。

但串口不应该只会"说话"。

很多时候，我们还希望电脑能给 STM32 发命令。

比如：

发一个字符，让 LED 翻转；
发一条命令，让蜂鸣器响一下；
发一个参数，修改 PWM 占空比；
发一行文本，做一个简单的调试控制台。

这些功能的第一步，不是直接写命令解析，而是先把最小接收链路跑通。

这一篇只做一个明确目标：

bash 复制代码

电脑通过串口发送 1 个字节，STM32 用 RX 中断接收，然后把这个字节打印回来

先别急着收一整行，也先别上 DMA。先让一个字节稳定进来。

本篇目标

最终现象：

bash 复制代码

串口助手发送：A


STM32 返回：

RX: A, hex: 0x41

如果发送：

bash 复制代码

STM32 返回：

bash 复制代码

RX: 1, hex: 0x31

本篇用到的外设：

bash 复制代码

USART

USART interrupt

GPIO Alternate Function

NVIC

本篇跑通标准：

Keil 编译通过；
程序能下载到开发板；
串口助手能看到启动打印；
串口助手发送 1 个字符后，STM32 能回显这个字符；
能说清楚为什么要先调用 HAL_UART_Receive_IT()；
能说清楚为什么回调函数里要重新开启下一次接收；
能说清楚中断里为什么不建议直接写一堆业务逻辑。

本篇只讲单字节中断接收。

不讲一行命令，不讲环形缓冲，不讲 DMA，不讲 IDLE。这些都很重要，但放到后面一篇一篇拆。

准备工作

你需要准备：

项目

说明

| --- | --- |

STM32 开发板

任意 STM32 开发板都可以

下载器

ST-LINK/V2 或板载 ST-LINK

USB 转 TTL 模块

如果开发板没有板载 USB 串口，需要外接

串口助手

支持发送单个字符即可

原理图

确认 USART TX/RX 接到哪个引脚

上一篇 USART 工程

建议直接从第 07 篇复制

建议从上一篇工程复制一份，改名为：

bash 复制代码

08_usart_rx_interrupt

因为上一篇已经完成了：

USART 基本配置；
串口接线；
printf() 重定向；
串口助手参数设置。

这一篇在它的基础上加 RX 中断，思路最清楚。

硬件连接

串口接收必须把 RX 也接上。

连接关系仍然是交叉连接：

STM32

USB 转 TTL

| --- | --- |

USART_TX

RXD

USART_RX

TXD

GND

这三个点一个都别省。

上一篇只做打印时，理论上只接 STM32 TX 到 USB-TTL RX 也能看到输出。

但这一篇要让电脑发数据给 STM32，所以必须接：

bash 复制代码

USB-TTL TXD -> STM32 USART_RX

也就是电脑这边发出来的数据，要进 STM32 的 RX 引脚。

再强调一次：

bash 复制代码

GND 必须共地

如果 GND 没接，串口可能完全没反应，也可能偶尔能收到一些奇怪字符。这种问题最容易把新手带偏。

先理解 RX 中断流程

很多新手第一次写串口接收中断，会以为只要在 CubeMX 里勾选中断就行。

结果程序下载后，电脑发什么都没反应。

这里有一个关键点：

bash 复制代码

打开 USART 中断，不等于已经开始接收

你还要在代码里主动调用一次：

bash 复制代码

HAL_UART_Receive_IT(&huart1, &rx_byte,
1
);

它的意思是：

bash 复制代码

从现在开始，帮我用中断方式接收 1 个字节

等 1 个字节真的收到了，HAL 会走到回调函数：

bash 复制代码

HAL_UART_RxCpltCallback()

注意，这里还有第二个坑：

bash 复制代码

HAL_UART_Receive_IT() 接收一次，就只管这一次

如果你只调用一次，STM32 收到第一个字节后，后面的字节就不一定继续收了。

所以我们要在接收完成回调里重新开启下一次接收：

bash 复制代码

HAL_UART_Receive_IT(&huart1, &rx_byte,
1
);

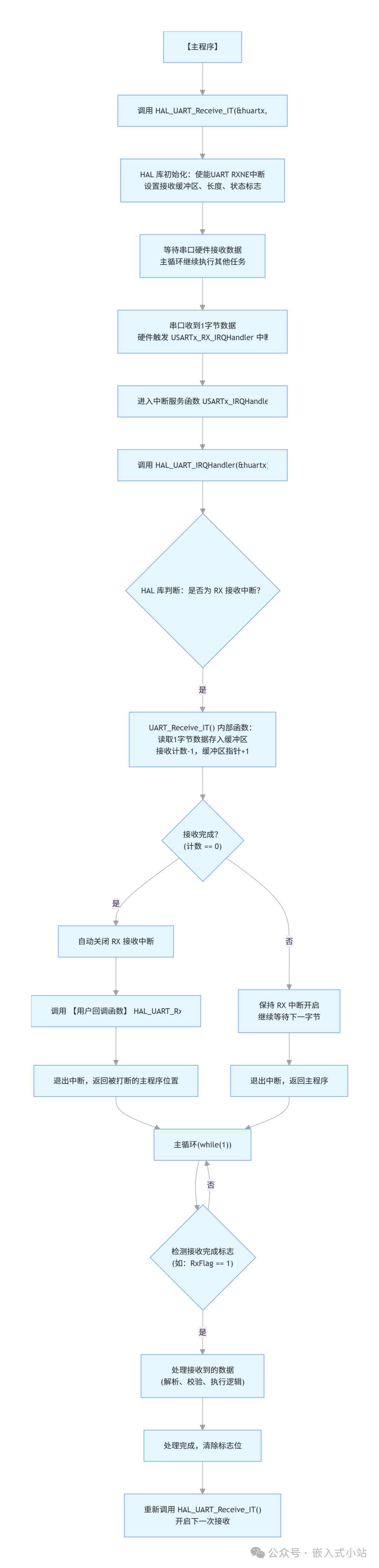

本篇的流程可以理解成：

bash 复制代码

初始化 USART

  -> 开启一次中断接收

  -> 电脑发送 1 个字节

  -> USART 触发中断

  -> HAL_UART_IRQHandler()

  -> HAL_UART_RxCpltCallback()

  -> 记录收到的数据

  -> 重新开启下一次接收

  -> main while 里读取数据并打印

为什么不直接在中断回调里 printf()？

因为中断里应该尽量少做事。

这一篇我们采用一个更稳的习惯：

bash 复制代码

中断里只记录事件

主循环里处理业务

这个习惯后面写按键中断、定时器中断、DMA 回调都会用到。

CubeMX 配置步骤

1. 保留上一篇 USART 基本配置

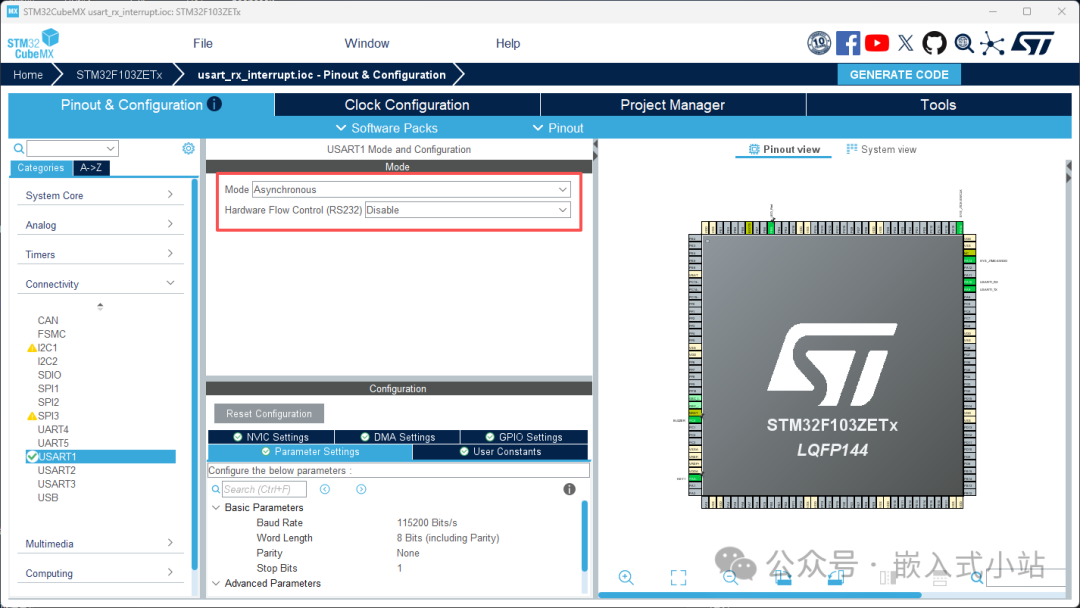

先确认 USART 仍然配置为：

bash 复制代码

Mode: Asynchronous

Baud Rate: 115200

Word Length: 8 Bits

Parity: None

Stop Bits: 1

Hardware Flow Control: None

也就是常说的：

bash 复制代码

115200, 8N1

串口助手也要保持一样。

如果你用的是 USART1，常见引脚是：

bash 复制代码

PA9  -> USART1_TX

PA10 -> USART1_RX

如果你用的是 USART2，常见引脚可能是：

bash 复制代码

PA2 -> USART2_TX

PA3 -> USART2_RX

不要死记这个引脚。

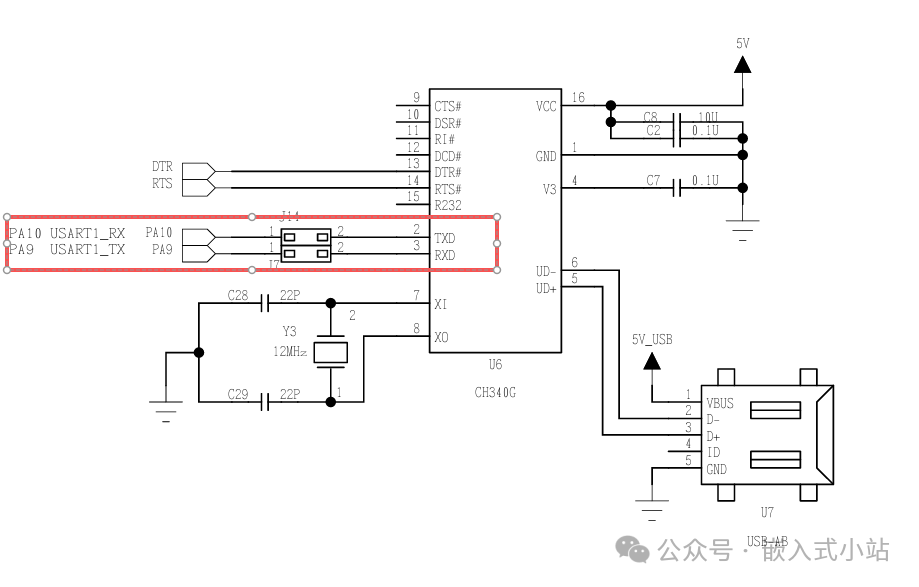

真正要看的还是开发板原理图和 CubeMX 里的 Pinout。

2. 打开 USART 中断

进入：

bash 复制代码

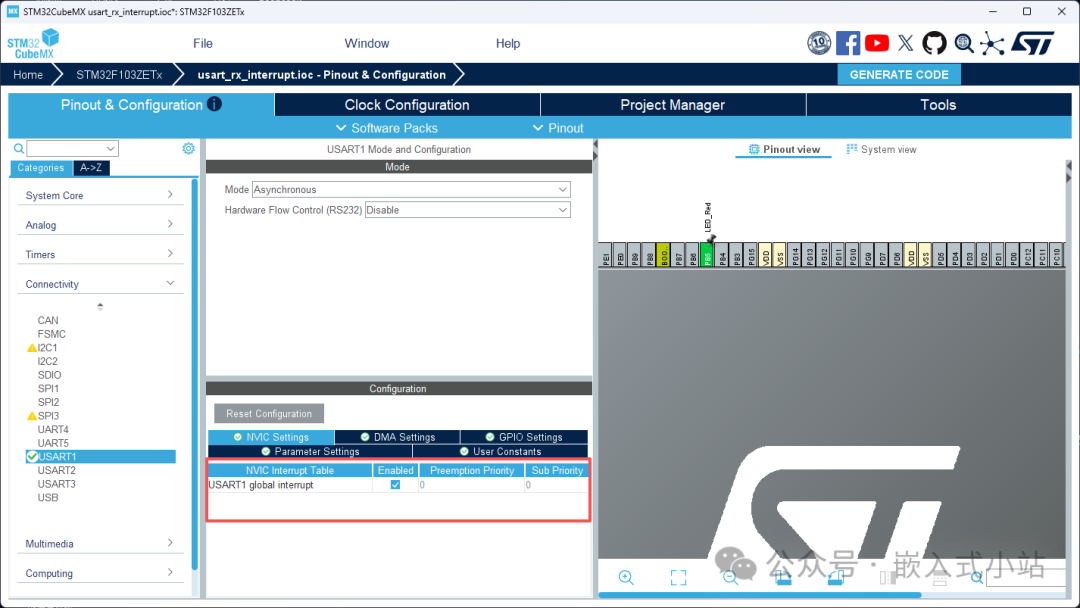

Connectivity -> USARTx -> NVIC Settings

勾选：

bash 复制代码

USARTx global interrupt

如果是 USART1，就是：

bash 复制代码

USART1 global interrupt

如果是 USART2，就是：

bash 复制代码

USART2 global interrupt

为什么要勾这个？

因为串口收到数据后，需要通过中断进入 HAL 的串口中断处理函数。

如果这里没打开，HAL_UART_Receive_IT() 虽然调用了，但收到字节后不会正常进回调。

3. 生成 Keil 工程

点击：

bash 复制代码

GENERATE CODE

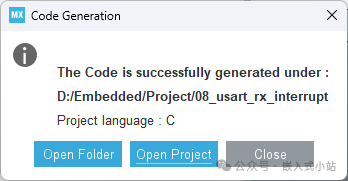

然后打开 Keil。

如果 CubeMX 提示要覆盖生成代码，确认你自己的代码都写在 USER CODE 区域里，再生成。

Keil 工程生成和编译

打开 Keil 后，先编译一次：

bash 复制代码

Build / F7

确认输出：

bash 复制代码

0 Error(s)

然后打开 CubeMX 生成的中断文件。

STM32F1 常见是：

bash 复制代码

Core/Src/stm32f1xx_it.c

其他系列可能是：

bash 复制代码

Core/Src/stm32f4xx_it.c

Core/Src/stm32g0xx_it.c

Core/Src/stm32h7xx_it.c

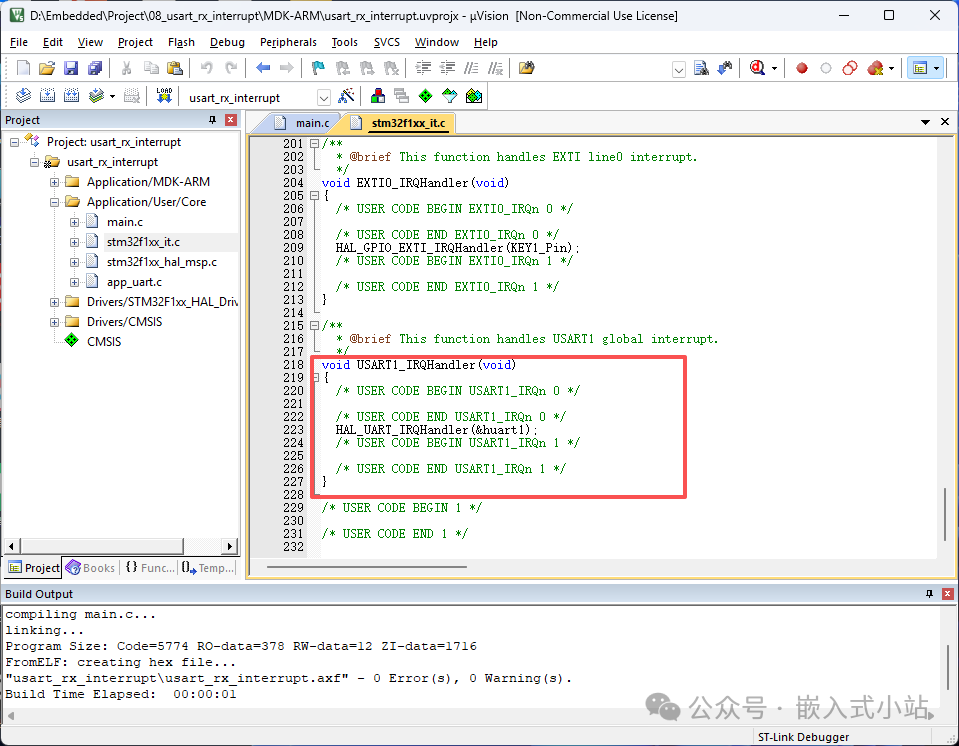

找到 USART 的中断函数，例如 USART1：

bash 复制代码

void USART1_IRQHandler(void)
{


/* USER CODE BEGIN USART1_IRQn 0 */



/* USER CODE END USART1_IRQn 0 */

  HAL_UART_IRQHandler(&huart1);


/* USER CODE BEGIN USART1_IRQn 1 */



/* USER CODE END USART1_IRQn 1 */

}

这里最关键的是：

bash 复制代码

HAL_UART_IRQHandler(&huart1);

它会帮你处理 HAL 内部状态，最后在接收完成时调用：

bash 复制代码

HAL_UART_RxCpltCallback()

如果你的中断函数里没有 HAL_UART_IRQHandler()，那后面的回调就不会正常发生。

一般 CubeMX 会自动生成，不需要你手写。

完整代码

这一篇继续使用应用层封装。

新建或覆盖这两个文件：

bash 复制代码

Core/Inc/app_uart.h

Core/Src/app_uart.c

如果你从上一篇复制工程，可以直接在上一篇 app_uart 的基础上增加接收相关函数。

1. `Core/Inc/app_uart.h`

在 Core/Inc 目录下新建：

bash 复制代码

app_uart.h

写入：

bash 复制代码

#ifndef APP_UART_H

#define APP_UART_H


#include "main.h"

#include <stdint.h>


void App_UART_Init(void)
;

void App_UART_Print(const char *text)
;

void App_UART_PrintBytes(const uint8_t *data, uint16_t len)
;

HAL_StatusTypeDef App_UART_StartReceiveIT(void)
;

void App_UART_OnRxCplt(UART_HandleTypeDef *huart)
;

uint8_t App_UART_ReadByte(uint8_t *data)
;


#endif

这里新增了 3 个函数：

函数

作用

| --- | --- |

| App_UART_StartReceiveIT() |

开启第一次中断接收

| App_UART_OnRxCplt() |

给 HAL 回调调用，记录收到的数据

| App_UART_ReadByte() |

主循环读取是否收到新字节

2. `Core/Src/app_uart.c`

在 Core/Src 目录下新建：

bash 复制代码

app_uart.c

写入：

bash 复制代码

#include "app_uart.h"

#include <stdio.h>

#include <string.h>


/* * Default USART handle is huart1. * If your project uses USART2, define APP_UART_HANDLE as huart2. */

#ifndef APP_UART_HANDLE

#define APP_UART_HANDLE huart1

#endif


extern
 UART_HandleTypeDef APP_UART_HANDLE;


static
uint8_t
 s_rx_it_byte =
0
;

static
uint8_t
 s_rx_data =
0
;

static
volatile
uint8_t
 s_rx_ready =
0
;


void App_UART_Init(void)
{

    s_rx_it_byte =
0
;

    s_rx_data =
0
;

    s_rx_ready =
0
;

}


void App_UART_Print(const char *text)
{


if
 (text ==
NULL
)

    {


return
;

    }


    HAL_UART_Transmit(&APP_UART_HANDLE,

                      (
uint8_t
 *)text,

                      (
uint16_t
)
strlen
(text),

                      HAL_MAX_DELAY);

}


void App_UART_PrintBytes(const uint8_t *data, uint16_t len)
{


if
 ((data ==
NULL
) || (len ==
0u
))

    {


return
;

    }


    HAL_UART_Transmit(&APP_UART_HANDLE,

                      (
uint8_t
 *)data,

                      len,

                      HAL_MAX_DELAY);

}


HAL_StatusTypeDef App_UART_StartReceiveIT(void)
{


return
 HAL_UART_Receive_IT(&APP_UART_HANDLE, &s_rx_it_byte,
1u
);

}


void App_UART_OnRxCplt(UART_HandleTypeDef *huart)
{


if
 (huart ==
NULL
)

    {


return
;

    }



if
 (huart->Instance != APP_UART_HANDLE.Instance)

    {


return
;

    }


    s_rx_data = s_rx_it_byte;

    s_rx_ready =
1u
;


    (
void
)HAL_UART_Receive_IT(&APP_UART_HANDLE, &s_rx_it_byte,
1u
);

}


uint8_t App_UART_ReadByte(uint8_t *data)
{


if
 (data ==
NULL
)

    {


return
0u
;

    }



if
 (s_rx_ready ==
0u
)

    {


return
0u
;

    }


    __disable_irq();

    *data = s_rx_data;

    s_rx_ready =
0u
;

    __enable_irq();



return
1u
;

}


int fputc(int ch, FILE *f)
{


uint8_t
 data = (
uint8_t
)ch;


    HAL_UART_Transmit(&APP_UART_HANDLE, &data,
1u
, HAL_MAX_DELAY);



return
 ch;

}

这里有几个点要看懂。

第一，默认串口句柄是：

bash 复制代码

#define APP_UART_HANDLE huart1

如果你的工程用的是 USART2，就改成：

bash 复制代码

#define APP_UART_HANDLE huart2

第二，真正交给 HAL 接收的是这个变量：

bash 复制代码

static

uint8_t
 s_rx_it_byte =
0
;

收到一个字节后，我们把它复制到：

bash 复制代码

static

uint8_t
 s_rx_data =
0
;

然后把标志位置 1：

bash 复制代码

s_rx_ready =
1u
;

主循环通过 App_UART_ReadByte() 读取这个标志。

第三，回调里重新开启下一次接收：

bash 复制代码

(
void
)HAL_UART_Receive_IT(&APP_UART_HANDLE, &s_rx_it_byte,
1u
);

这行非常重要。

少了它，常见现象是：

bash 复制代码

只收到第一个字节，后面再发就没反应

3. 把 `app_uart.c` 加入 Keil 工程

如果你手动新建 .c 文件，Keil 不一定会自动编译它。

在 Keil 工程树里右键：

bash 复制代码

Application/User/Core

选择：

bash 复制代码

Add Existing Files to Group 'Application/User/Core'

然后添加：

bash 复制代码

Core/Src/app_uart.c

如果忘了这一步，可能会报：

bash 复制代码

undefined symbol App_UART_StartReceiveIT

undefined symbol App_UART_ReadByte

这不是函数写错了，而是 .c 文件没参与编译。

main.c 调用方式

下面开始改 main.c。

老规矩：尽量写在 USER CODE 区域里。

1. Includes 区域

找到：

bash 复制代码

/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

改成：

bash 复制代码

/* USER CODE BEGIN Includes */

#include "app_uart.h"

#include <stdio.h>

/* USER CODE END Includes */

<stdio.h> 是给 printf() 用的。

2. 初始化区域

在 main() 里先确认 CubeMX 生成的初始化顺序。

你应该能看到类似：

bash 复制代码

MX_GPIO_Init();

MX_USART1_UART_Init();

如果你用的是 USART2，就是：

bash 复制代码

MX_USART2_UART_Init();

然后在：

bash 复制代码

/* USER CODE BEGIN 2 */

/* USER CODE END 2 */

里面添加：

bash 复制代码

/* USER CODE BEGIN 2 */

App_UART_Init();

App_UART_StartReceiveIT();

printf
(
"USART RX interrupt test start\r\n"
);

/* USER CODE END 2 */

顺序不要反。

必须先执行：

bash 复制代码

MX_USART1_UART_Init();

再执行：

bash 复制代码

App_UART_StartReceiveIT();

因为 USART 外设和句柄要先初始化好，后面才能开启中断接收。

3. while 循环区域

找到：

bash 复制代码

while
 (
1
)

{


/* USER CODE END WHILE */



/* USER CODE BEGIN 3 */


/* USER CODE END 3 */

}

改成：

bash 复制代码

while
 (
1
)

{

/* USER CODE END WHILE */


/* USER CODE BEGIN 3 */

uint8_t
 rx_data =
0
;


if
 (App_UART_ReadByte(&rx_data) !=
0u
)

  {


printf
(
"RX: %c, hex: 0x%02X\r\n"
, rx_data, rx_data);

  }


  HAL_Delay(
10
);

/* USER CODE END 3 */

}

这段代码的意思是：

bash 复制代码

主循环不断检查有没有收到新字节

如果收到了，就打印字符和十六进制值

比如收到字符 A：

bash 复制代码

字符显示：A

十六进制：0x41

为什么还要打印十六进制？

因为有些字符看不见，比如回车、换行、空格。

只打印 %c 时，你可能看不出来到底收到的是啥；打印 0x%02X 更适合排查。

4. 添加 HAL 接收完成回调

找到 main.c 下面的：

bash 复制代码

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

在里面添加：

bash 复制代码

/* USER CODE BEGIN 4 */

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{

  App_UART_OnRxCplt(huart);

}

/* USER CODE END 4 */

注意：如果你的工程里已经有 HAL_UART_RxCpltCallback()，不要再写第二个同名函数。

你要把这句合并进去：

bash 复制代码

App_UART_OnRxCplt(huart);

C 语言里同一个函数不能定义两次。

编译、下载和验证

代码加完后，先编译：

bash 复制代码

Build / F7

确认：

bash 复制代码

0 Error(s)

然后下载程序。

打开串口助手，参数保持：

bash 复制代码

115200, 8N1

复位开发板后，先看启动信息：

bash 复制代码

USART RX interrupt test start

然后在串口助手发送区输入：

bash 复制代码

点击发送。

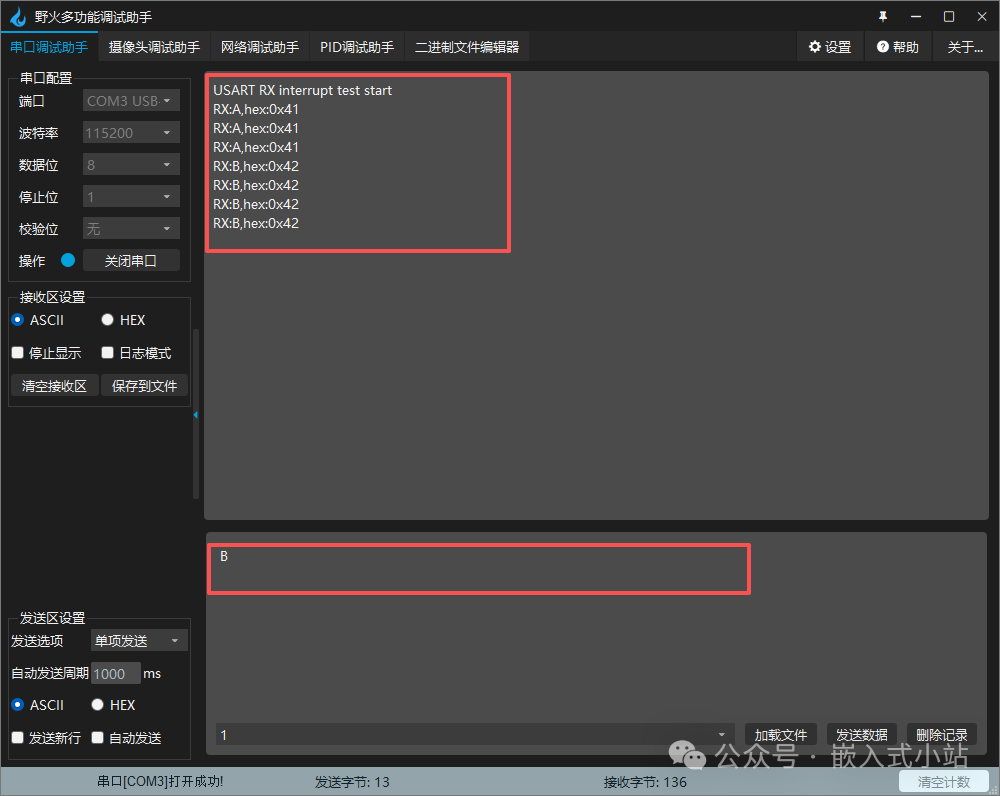

正常情况下，接收区会显示：

bash 复制代码

RX: A, hex: 0x41

再发：

bash 复制代码

应该显示：

bash 复制代码

RX: B, hex: 0x42

如果你发送的是中文，这篇先不建议这么测。

中文通常是多个字节，而且还涉及编码问题。我们现在只验证单字节接收，先用英文、数字、符号。

移植到其他板子的修改点

这篇的移植点主要有 8 个。

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

USART 实例

板载 USB 串口可能接 USART1/2/3

CubeMX Connectivity

TX/RX 引脚

不同芯片复用引脚不同

CubeMX Pinout 和原理图

USART global interrupt

中断接收必须打开 NVIC

CubeMX USART NVIC Settings

串口句柄

| huart1

、huart2、huart3 不同

| app_uart.c

的 APP_UART_HANDLE

IRQHandler

不同 USART 对应不同中断函数

| stm32xx_it.c |

波特率

两端必须一致

CubeMX 和串口助手

接线

RX 必须接 USB-TTL TX

硬件连接

回调合并

工程里可能已有 HAL 回调

| main.c

的 USER CODE BEGIN 4

换板子的推荐顺序：

看原理图，确认电脑串口接到哪个 USART；
CubeMX 里配置对应 USART 为 Asynchronous；
设置 115200、8N1；
打开对应 USART 的 global interrupt；
生成代码后确认 stm32xx_it.c 里有 HAL_UART_IRQHandler(&huartx)；
在 app_uart.c 里把 APP_UART_HANDLE 改成实际句柄；
main.c 初始化后调用 App_UART_StartReceiveIT()；
在 HAL_UART_RxCpltCallback() 里调用 App_UART_OnRxCplt(huart)；
串口助手发单个英文字符验证。

常见问题排查

在这里我先来回答一个大家问得比较多的问题，为什么一遇到串口相关的项目，Keil中就必须要勾选 use MicroLIB呢？

这是 Keil MDK 中 MicroLIB 与标准 C 库的 printf 底层实现路径不同导致的。 MicroLIB 是 ARM 专门为嵌入式 MCU 裁剪的轻量库。它的 printf 实现非常精简：

bash 复制代码

  printf → 格式化字符串 → 逐字符调用 fputc → UART 发送

你只需要实现 fputc，printf 就直接输出到了串口。

而标准 C 库的 printf 走的是完整 POSIX 风格的 I/O 层：

bash 复制代码

  printf → fprintf(stdout) → _write(fd=1) → 需要实现更多 syscall

你在 app_uart.c 里写的 fputc 虽然也被编译进去，但标准库的 printf 并不直接依赖它 -- 它走的是 _write 系统调用。

所以你的 fputc 压根没被 printf 调用到，数据没有经过 HAL_UART_Transmit，自然串口上看不到任何东西。

所以如果有的小伙伴在写完代码烧录之后发现串口没有任何反应，可以查一下这个问题。

1. 串口能打印启动信息，但发字符没反应

这种情况说明 TX 打印链路是通的，但 RX 接收链路有问题。

优先检查：

优先检查

具体方法

| --- | --- |

RX 线有没有接

USB-TTL TXD 要接 STM32 RX

GND 有没有共地

STM32 GND 和 USB-TTL GND 必须相连

CubeMX 是否打开 USART global interrupt

USART 的 NVIC Settings 里勾选

是否调用 App_UART_StartReceiveIT()

必须在 USART 初始化后调用

回调函数是否添加

| HAL_UART_RxCpltCallback()

里调用 App_UART_OnRxCplt()

| APP_UART_HANDLE

是否正确

USART2 工程不能还写 huart1

先不要怀疑电脑，也不要一上来改一堆代码。按这个顺序查，通常很快能定位。

2. 只能收到第一个字符，后面没反应

这是串口中断接收最经典的坑。

原因通常是：

bash 复制代码

收到一个字节后，没有重新开启下一次接收

检查 App_UART_OnRxCplt() 里有没有：

bash 复制代码

(
void
)HAL_UART_Receive_IT(&APP_UART_HANDLE, &s_rx_it_byte,
1u
);

没有这行，就只能收一次。

3. 编译报 `huart1` 未定义

说明你的工程里没有 huart1。

可能你配置的是 USART2，CubeMX 生成的是：

bash 复制代码

UART_HandleTypeDef huart2;

解决方法：

把 app_uart.c 里的：

bash 复制代码

#define APP_UART_HANDLE huart1

改成：

bash 复制代码

#define APP_UART_HANDLE huart2

如果用 USART3，就改成 huart3。

4. 编译报 `undefined symbol App_UART_StartReceiveIT`

通常是 app_uart.c 没加入 Keil 工程。

解决方法：

右键 Application/User/Core；
选择 Add Existing Files to Group；
添加 Core/Src/app_uart.c；
重新编译。

5. 进不了 `HAL_UART_RxCpltCallback()`

按顺序查这几个地方：

CubeMX 是否打开 USART global interrupt；
stm32xx_it.c 里是否有对应的 USARTx_IRQHandler()；
USARTx_IRQHandler() 里是否调用了 HAL_UART_IRQHandler(&huartx)；
App_UART_StartReceiveIT() 是否真的被执行；
串口助手发送方向是否正确，USB-TTL TX 是否接到了 STM32 RX。

如果你会打断点，可以在这些位置打断点：

bash 复制代码

HAL_UART_RxCpltCallback()

App_UART_OnRxCplt()

App_UART_ReadByte()

一个一个看数据有没有走到。

6. 收到的字符和发送的不一样

优先检查：

波特率是否一致；
数据位、停止位、校验位是否一致；
系统时钟是否配置错误；
USB 转 TTL 电平是否匹配；
GND 是否接触不良；
串口助手是否发送了换行或其他附加字符。

建议先用单个字符测试：

bash 复制代码

不要一开始就发中文或一大串命令。

7. 快速连续发送会丢字符

本篇代码只做最小单字节接收演示。

它只有一个简单的接收标志：

bash 复制代码

s_rx_ready

如果电脑连续高速发送很多字节，而主循环处理不及时，后来的字节可能覆盖前面的字节。

这不是 HAL 的错，也不是串口线坏了。

解决这个问题需要：

接收缓冲区；
环形队列；
或者 USART DMA + IDLE。

这些我们后面单独讲。

这篇先把 RX 中断链路跑通。

本篇小结

这一篇我们完成了 USART 单字节中断接收。

你现在至少应该知道：

串口接收必须接好 STM32 RX；
USART 中断接收要在 CubeMX 里打开 global interrupt；
打开 NVIC 不代表自动开始接收；
必须先调用 HAL_UART_Receive_IT()；
收到 1 个字节后会进入 HAL_UART_RxCpltCallback()；
回调里要重新开启下一次接收；
中断里尽量只记录事件，主循环里处理打印和业务；
换 USART1/2/3 时，要同步修改 APP_UART_HANDLE 和检查 IRQHandler。

下一篇我们继续扩展串口接收：

STM32 串口收一行命令：从单字节中断到简单命令解析。

到那一篇，我们会把现在的"收一个字节"扩展成"收一行字符串"，让电脑输入：

bash 复制代码

led on

led off

beep

然后 STM32 根据命令去控制 LED 和蜂鸣器。

STM32 零基础可移植教程 08：串口接收一个字节，先把 RX 中断跑通
