KP311BHWGA 是一款5V默认输出，非隔离型、高集成度且低成本的 PWM 功率开关，适用于降压型和升降压型电路。
KP311BHWGA 典型应用
小家电（豆浆机、电饭煲、电磁炉）5V 辅助电源
线性稳压器、RCC 电路替代方案
非隔离降压 / 升降压转换器
核心参数
默认输出：高精度 5V/150mA（全电压输入范围精度 ±2%）
输入电压：AC 85--265V（支持超低 DC 输入 > 15V）
开关频率：最高 50kHz，内置抖频优化 EMI
待机功耗：<50mW，满足六级能效
集成功率管：500V 高压 MOSFET+ 高压启动电路
拓扑结构：支持降压（Buck）与升降压（Buck-Boost）
引脚说明：
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | Vo | 输出电压采样反馈 |
| 2 | ICG | 芯片地 |
| 3 | VDD | 芯片电源 |
| 4 | NC | 空脚 |
| 5 | GND | 功率地 / AC 参考地 |
| 6 | BUS | 内部整流桥正输出 / MOSFET 漏极 |
| 7 | L | AC 输入 / 整流桥输入 |

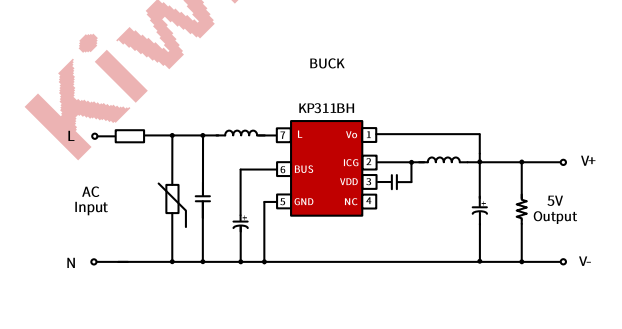

Buck（降压）拓扑详解
- 功能目标
将交流市电（85~265V AC）降压、稳压后，输出 **+5V 直流电压 **，典型电流 150mA，用于给 MCU、继电器等小家电控制电路供电。
- 电路结构与信号流向
输入侧（AC 端）
火线 L、零线 N 进入，经过保险丝、压敏电阻（防浪涌）、安规电容（滤波）。
电流从 L 进入，经电感后送入芯片的 L 脚（7 脚），同时 N 线直接连接到芯片的 GND 脚（5 脚）。
芯片内部工作
内部高压 MOSFET 在 BUS 脚（6 脚）与 GND 脚（5 脚）之间进行开关动作，实现降压斩波。
芯片的 VDD 脚（3 脚） 通过电容供电，维持内部电路工作。
输出侧（DC 端）
芯片的 Vo 脚（1 脚） 输出斩波后的信号，经过电感（储能滤波）、输出电容平滑后，形成稳定的 + 5V 电压（V+），负载的负极接 GND（V-）。
芯片的 ICG 脚（2 脚） 连接到输出侧的地，形成反馈回路，实现稳压控制

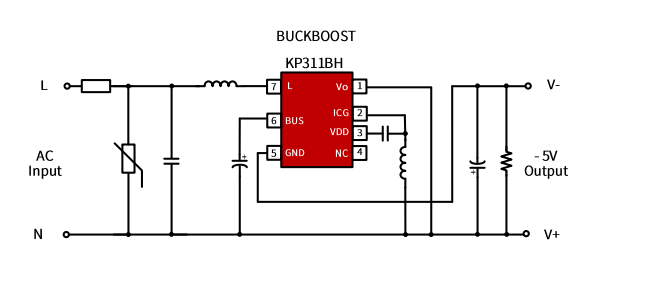

Buck-Boost（升降压）拓扑详解
- 功能目标
将交流市电转换为负电压（如 - 5V），用于需要负电源的电路（如运放、部分传感器）。
- 电路结构与信号流向
输入侧（AC 端）
同样是 L、N 输入，经过保险丝、压敏电阻、滤波电容。
电流从 L 进入，经电感送入芯片的 L 脚（7 脚），N 线连接到输出侧的 V+（地端）。
芯片内部工作
内部 MOSFET 在 BUS 脚（6 脚）与 GND 脚（5 脚）之间开关，实现能量传递。
VDD 脚（3 脚）通过电容和电感取电，维持工作。
输出侧（DC 端）
芯片的 Vo 脚（1 脚） 输出信号，经过储能电感、电容后，形成相对于 V + 的负电压 V-（-5V）。
芯片的 ICG 脚（2 脚） 直接连接到输出的 V - 端，形成反馈，保证输出负电压的精度
KP311BH 是一款集成了高压 MOSFET 的非隔离 AC-DC 电源开关，它的核心优势就是单芯片实现两种不同的电源拓扑，满足不同场景的需求：
上图：Buck 拓扑 → 输出正电压（如 + 5V）
下图：Buck-Boost 拓扑 → 输出负电压（如 - 5V）
两种拓扑的核心区别对比
| 对比项 | Buck（左图） | Buck-Boost（右图） |
|---|---|---|
| 输出极性 | 正电压（如 + 5V） | 负电压（如 - 5V） |
| 地电位参考 | 输出负极与输入 N 线同电位 | 输出正极与输入 N 线同电位 |
| 典型应用场景 | 小家电 MCU 供电、5V 辅助电源 | 运放负电源、需要负压的传感器 |
| 反馈点连接 | ICG 脚接输出正端的地 | ICG 脚直接接输出负端 |
