153-基于FLask的英国希思罗机场天气数据可视化分析系统

希思罗机场天气数据可视化分析系统 --- 技术文档

一、项目概述

1.1 项目简介

本系统是一个基于 Flask 框架的 Web 应用，对英国伦敦希思罗机场 1979---2023 年共 45 年的气象观测数据进行可视化分析。系统提供温度、降水、日照、综合气象、深度分析等多维度图表展示，并配备日期查询、年份对比、相关性矩阵、天气日历、极端记录等实用分析工具。

1.2 技术栈

层级	技术	版本
后端框架	Flask	3.x
数据库	SQLite	3 (内置)
前端框架	Bootstrap	5.3.0
图表库	ECharts	5.4.3
图标库	Bootstrap Icons	1.10.5
字体	Google Fonts (Inter)	---
密码加密	Werkzeug (pbkdf2)	随 Flask
数据计算	NumPy	---

1.3 数据来源

伦敦希思罗机场气象站每日观测数据，来源为欧洲气候评估数据集（ECA&D），覆盖 1979 年 1 月 1 日至 2023 年 12 月 31 日，共计 16,436 条记录。

二、项目结构

复制代码

weather/
├── app.py                              # Flask 主应用（1123 行，46 个路由）
├── init_db.py                          # 数据库初始化脚本（130 行）
├── weather.db                          # SQLite 数据库文件
├── london_weather_data_1979_to_2023.csv# 原始数据集
├── static/
│   ├── css/
│   │   └── style.css                   # 全局样式表
│   ├── js/
│   │   └── charts.js                   # ECharts 通用工具函数
│   └── images/
│       └── airport-bg.jpg              # 登录页背景图
└── templates/
    ├── base.html                       # 基础布局模板（导航栏 + 页脚 + Toast）
    ├── login.html                      # 登录页（独立模板，毛玻璃风格）
    ├── register.html                   # 注册页（独立模板，毛玻璃风格）
    ├── index.html                      # 首页 / 数据概览
    ├── profile.html                    # 个人中心
    ├── data_manage.html                # 数据管理（管理员）
    ├── admin_users.html                # 用户管理（管理员）
    ├── analysis_temperature.html       # 温度分析（7 图表）
    ├── analysis_precipitation.html     # 降水分析（6 图表）
    ├── analysis_sunshine.html          # 日照与辐射分析（5 图表）
    ├── analysis_comprehensive.html     # 综合气象分析（7 图表）
    ├── analysis_advanced.html          # 深度分析（6 图表）
    ├── tools_date_query.html           # 日期查询 + CSV 导出
    ├── tools_correlation.html          # 气象要素相关性矩阵
    ├── tools_year_compare.html         # 年份对比工具
    ├── tools_weather_calendar.html     # 天气日历热力图
    └── tools_extreme_records.html      # 极端天气记录排行

三、数据库设计

3.1 数据表 `users` --- 用户表

字段	类型	约束	说明
id	INTEGER	PRIMARY KEY AUTOINCREMENT	用户 ID
username	TEXT	NOT NULL UNIQUE	用户名
password	TEXT	NOT NULL	密码哈希 (pbkdf2)
email	TEXT	---	邮箱
nickname	TEXT	---	昵称
avatar	TEXT	DEFAULT 'default.png'	头像文件名
role	TEXT	DEFAULT 'user'	角色：`admin` / `user`
created_at	TIMESTAMP	DEFAULT CURRENT_TIMESTAMP	注册时间
last_login	TIMESTAMP	---	最后登录时间

默认管理员账号： 用户名 admin，密码 admin123

3.2 数据表 `weather` --- 气象数据表

字段	类型	说明	原始单位	存储单位
id	INTEGER	主键	---	---
date	TEXT	日期 (YYYYMMDD)	---	---
year	INTEGER	年份	---	---
month	INTEGER	月份	---	---
day	INTEGER	日	---	---
season	TEXT	季节（春/夏/秋/冬）	---	---
tx	REAL	日最高温度	0.1°C	°C
tn	REAL	日最低温度	0.1°C	°C
tg	REAL	日平均温度	0.1°C	°C
ss	REAL	日照时长	0.1h	h
sd	REAL	积雪深度	cm	cm
rr	REAL	降水量	0.1mm	mm
qq	REAL	太阳辐射	W/m²	W/m²
pp	REAL	气压	0.1hPa	hPa
hu	REAL	相对湿度	%	%
cc	REAL	云量	okta	okta

索引：

idx_year ON weather(year)
idx_month ON weather(month)
idx_season ON weather(season)
idx_date ON weather(date)

3.3 数据导入流程

init_db.py 负责数据库初始化：

删除旧数据库文件（如存在）
创建 users 表并插入默认管理员
创建 weather 表及索引
逐行读取 CSV 文件，进行单位换算（0.1°C → °C、0.1mm → mm 等）
根据月份自动判定季节（3-5 月春、6-8 月夏、9-11 月秋、12-2 月冬）
批量插入所有记录

四、后端架构

4.1 核心模块 `app.py`

复制代码

app.py 结构：
├── 导入与配置（1-12 行）
├── 数据库工具函数（15-34 行）
│   ├── get_db()          --- 获取 SQLite 连接
│   ├── query_db()        --- 查询返回字典列表
│   └── execute_db()      --- 执行写操作
├── 装饰器（43-63 行）
│   ├── login_required    --- 登录检查
│   └── admin_required    --- 管理员权限检查
├── 认证路由（70-151 行）
│   ├── /login            --- 登录
│   ├── /register         --- 注册
│   └── /logout           --- 登出
├── 页面路由（157-420 行）
│   ├── 首页、分析页面、数据管理、个人中心、管理员用户管理
│   └── 工具页面（日期查询、相关性、年份对比、天气日历、极端记录）
├── 数据概览 API（425-445 行）
├── 温度分析 API（450-530 行）     --- 7 个端点
├── 降水分析 API（535-625 行）     --- 6 个端点
├── 日照与辐射 API（630-690 行）   --- 5 个端点
├── 综合气象 API（695-780 行）     --- 7 个端点
├── 深度分析 API（785-880 行）     --- 7 个端点
└── 工具 API（885-1100 行）        --- 6 个端点

4.2 权限控制

系统采用两级角色模型：

角色	权限
`user`（普通用户）	查看首页、所有分析页面、所有工具页面、个人中心
`admin`（管理员）	在普通用户基础上，增加数据管理（CRUD）和用户管理

权限实现：

login_required 装饰器：检查 session['user_id'] 是否存在
admin_required 装饰器：在登录检查基础上，额外验证 session['role'] == 'admin'
前端模板通过 {% if session.get('role') == 'admin' %} 控制菜单和按钮的显示

4.3 API 端点汇总

系统共提供 39 个 API 端点，全部返回 JSON 格式数据：

数据概览（1 个）

端点	说明
`GET /api/overview`	总记录数、年份范围、平均温度、总降水量、日均日照、极端温度、平均湿度

温度分析（7 个）

端点	说明
`GET /api/yearly_temperature`	年度平均最高/最低/平均温度及极端值
`GET /api/monthly_temperature`	月度平均温度
`GET /api/temperature_range`	年度日温差（平均/最大/最小）
`GET /api/seasonal_temperature`	季节性温度（按年×季分组）
`GET /api/monthly_temperature_heatmap`	月度温度热力图数据（年×月矩阵）
`GET /api/temperature_distribution`	温度频率直方图（2°C 间隔）
`GET /api/temperature_anomaly`	温度距平（每年均温 - 总均温）

降水分析（6 个）

端点	说明
`GET /api/yearly_precipitation`	年度总降水、日均降水、降水日数
`GET /api/monthly_precipitation`	月度平均降水、月均总降水、月均降水日数
`GET /api/precipitation_distribution`	降水强度分类统计（无/微量/小雨/中雨/大雨/暴雨）
`GET /api/precipitation_anomaly`	降水距平
`GET /api/dry_spell_analysis`	连续干旱日数（每年最长/平均）
`GET /api/monthly_precipitation_heatmap`	月度降水量热力图（年×月）

日照与辐射（5 个）

端点	说明

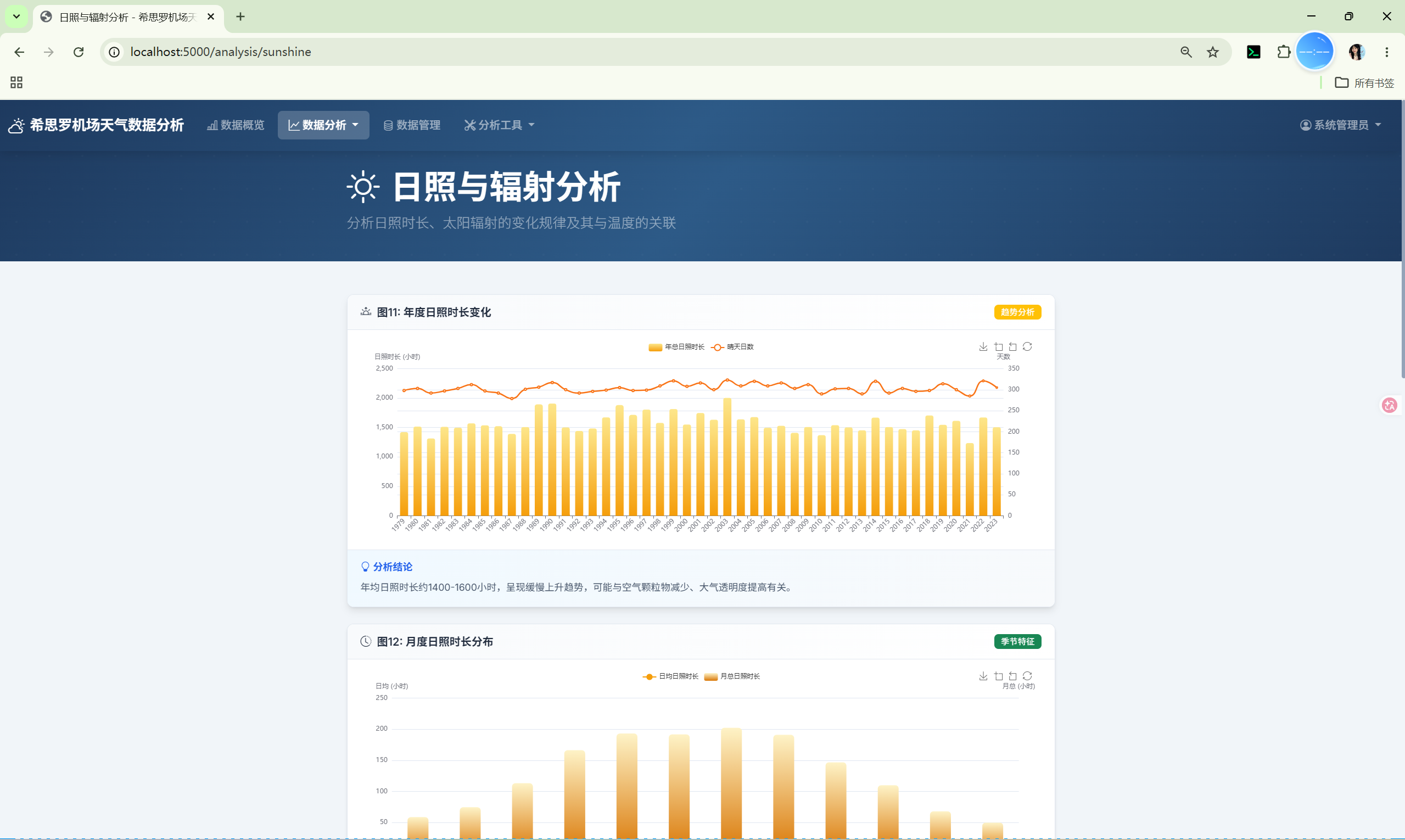

`GET /api/yearly_sunshine`	年度总日照、日均日照、晴天日数

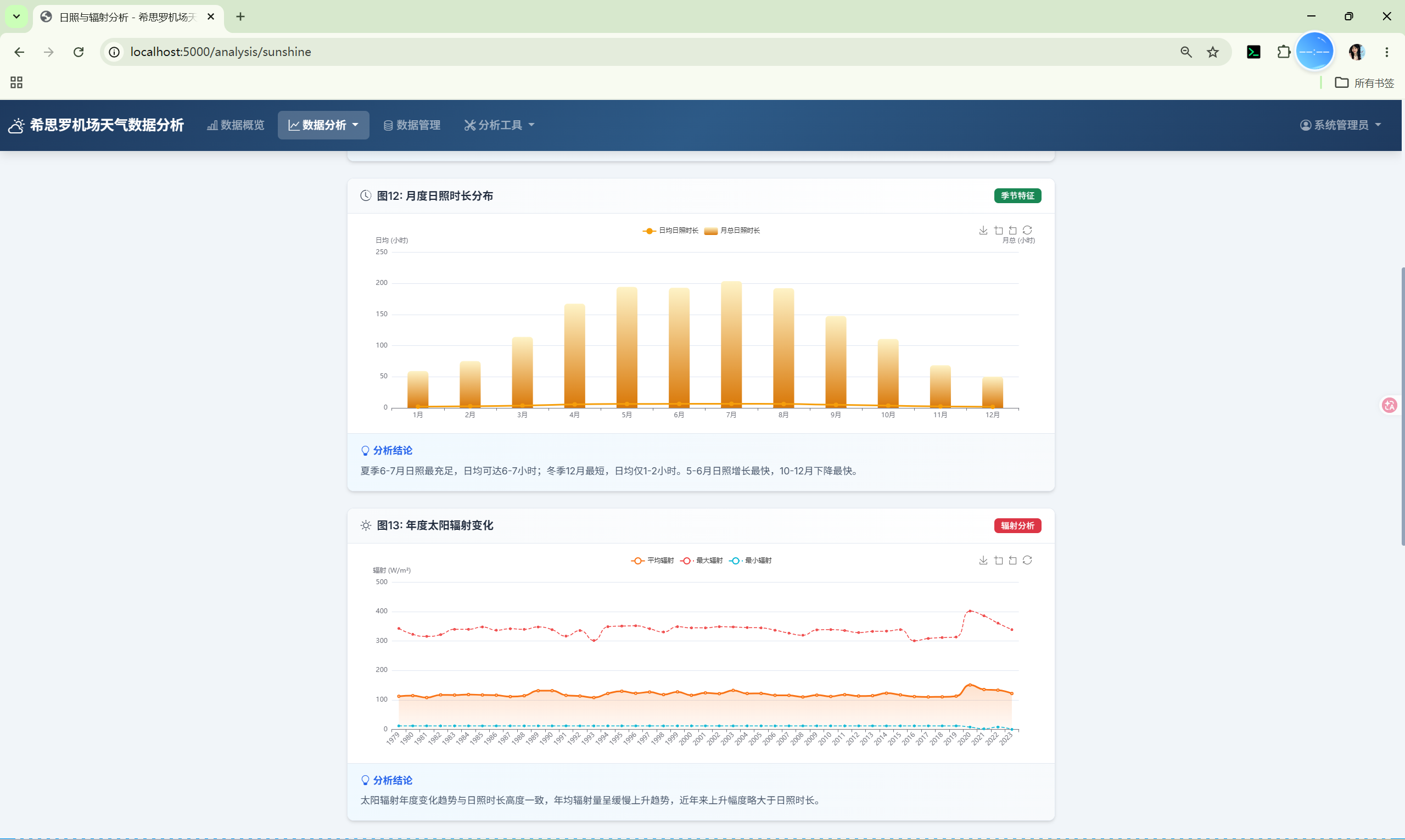

`GET /api/monthly_sunshine`	月度日照
`GET /api/radiation_analysis`	年度太阳辐射（平均/最大/最小）

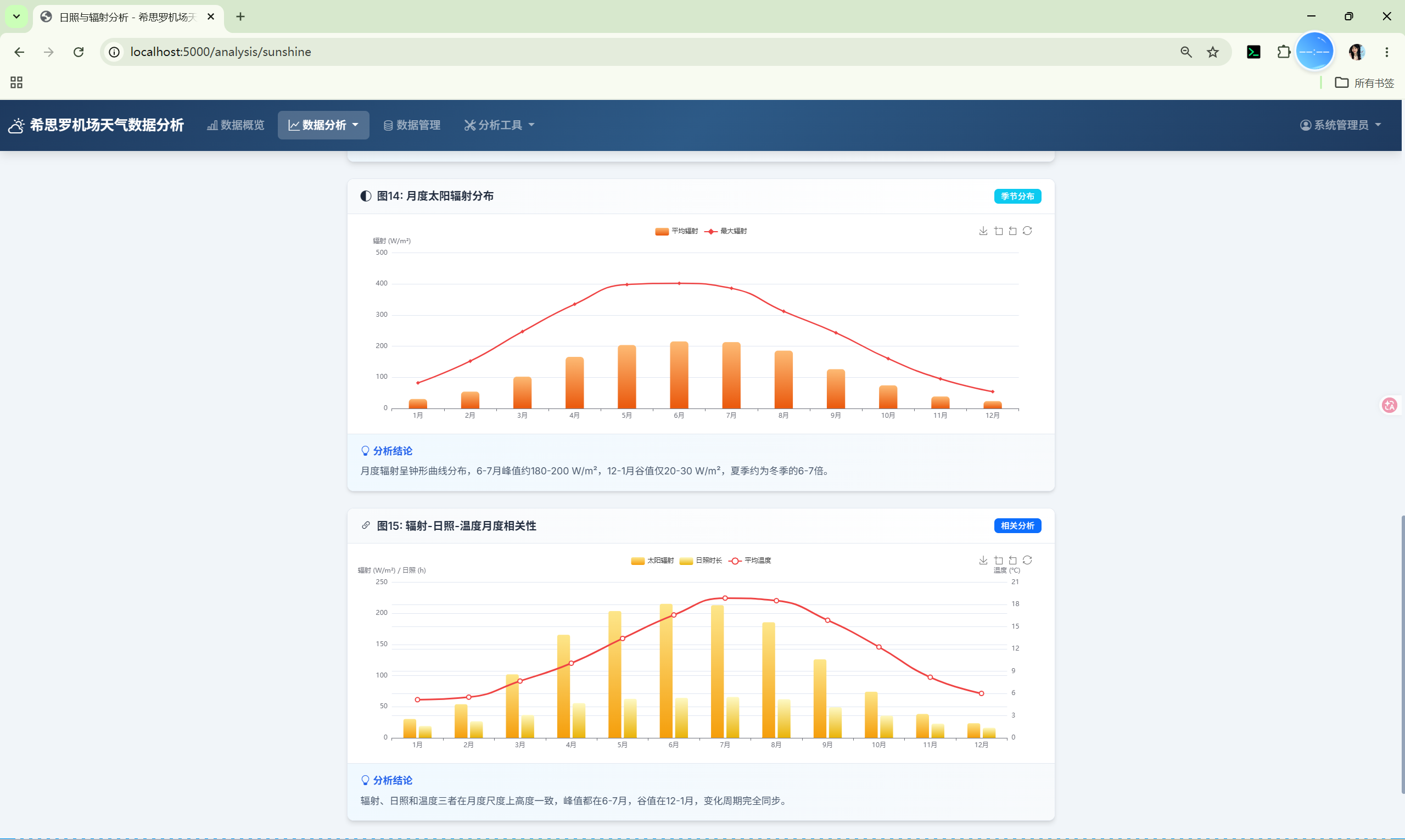

`GET /api/monthly_radiation`	月度辐射
`GET /api/radiation_sunshine_correlation`	辐射-日照-温度月度相关

综合气象（7 个）

端点	说明
`GET /api/yearly_pressure`	年度气压（平均/极值/振幅）
`GET /api/monthly_pressure`	月度气压
`GET /api/humidity_analysis`	年度湿度
`GET /api/monthly_humidity`	月度湿度
`GET /api/cloud_cover_analysis`	年度云量 + 晴天/阴天日数
`GET /api/monthly_cloud`	月度云量
`GET /api/snow_analysis`	年度降雪（降雪日数/平均深度/最大深度）

深度分析（7 个）

端点	说明
`GET /api/temp_precip_scatter`	温度-降水量散点（采样 3000 点）
`GET /api/humidity_temp_correlation`	湿度-温度相关
`GET /api/extreme_weather`	年度极端天气日数（高温/霜冻/暴雨/降雪/温暖）
`GET /api/decade_comparison`	年代际对比（5 个年代段）
`GET /api/growing_season`	生长季分析（>5°C/>10°C/>0°C 日数）
`GET /api/pressure_precip_correlation`	气压-降水相关（5 级气压对应降水概率）
`GET /api/wind_speed_estimation`	气压振幅-云量月度趋势

分析工具（6 个）

端点	说明
`GET /api/date_query?start=&end=`	按日期范围查询完整气象数据
`GET /api/export_csv?start=&end=`	导出 CSV 文件下载
`GET /api/correlation_data`	9×9 Pearson 相关系数矩阵 + 4 组散点采样
`GET /api/year_compare?year1=&year2=`	两年月度多维度对比
`GET /api/weather_calendar?year=`	某年逐日气象数据（日历热力图用）
`GET /api/extreme_records`	历史极端记录 TOP10（高温/低温/降水/干旱/日照）

五、前端架构

5.1 页面体系

复制代码

登录页（独立模板）  ──→  首页（数据概览）
                              │
            ┌─────────────────┼─────────────────┐
            ▼                 ▼                 ▼
      5 个分析页面        5 个工具页面      管理功能
      ├─ 温度分析         ├─ 日期查询       ├─ 数据管理（管理员）
      ├─ 降水分析         ├─ 相关性矩阵     ├─ 用户管理（管理员）
      ├─ 日照与辐射       ├─ 年份对比       └─ 个人中心
      ├─ 综合气象         ├─ 天气日历
      └─ 深度分析         └─ 极端记录

5.2 基础布局 `base.html`

所有登录后的页面均继承自 base.html，包含：

顶部导航栏：品牌标识、数据概览、数据分析下拉菜单、分析工具下拉菜单、数据管理（管理员）、用户下拉菜单
Flash 消息系统：自定义毛玻璃风格 Toast 浮窗，支持 success/danger/warning/info 四种类型，自动 3 秒后滑出消失
页脚：版权信息
全局依赖：Bootstrap 5.3 CSS/JS、Bootstrap Icons、Google Fonts、ECharts 5.4.3

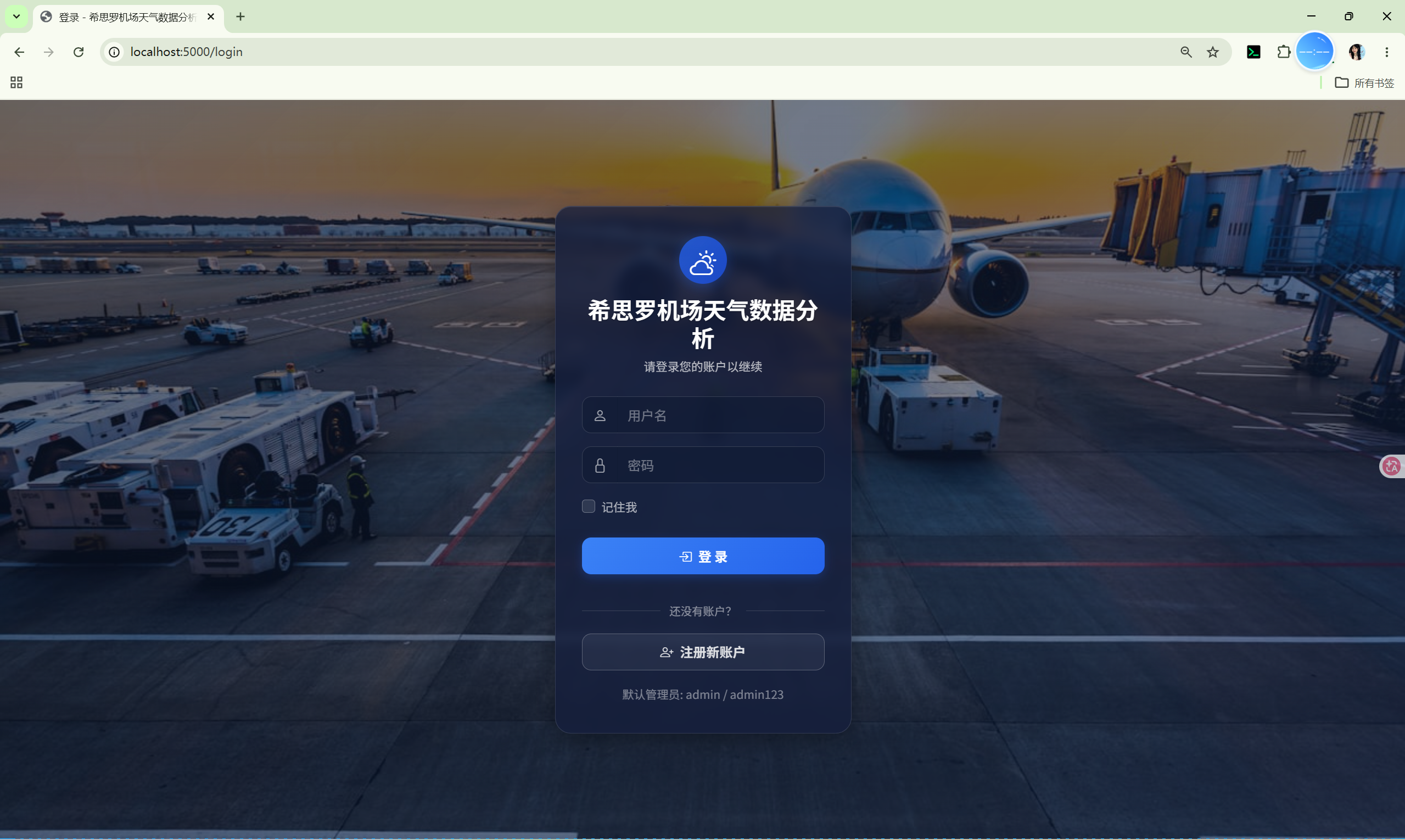

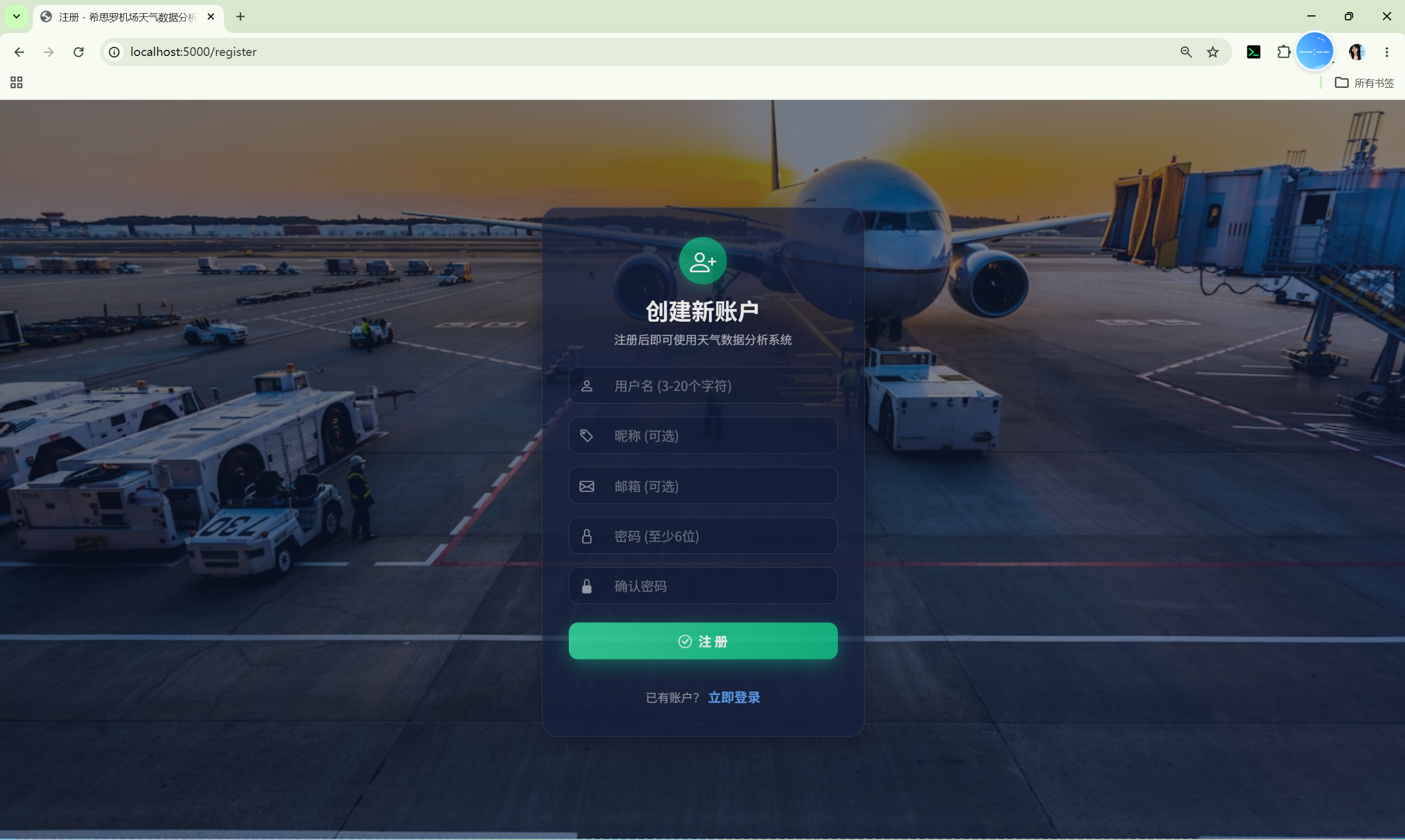

5.3 登录/注册页

独立模板（不继承 base.html），采用毛玻璃设计风格：

背景：机场实景图片 + 深色半透明遮罩
登录卡片：backdrop-filter: blur(8px)，深色半透明背景，白色微光边框
输入框：Bootstrap input-group 组件，图标 + 输入框组合
动画：淡入效果

5.4 图表通用工具 `charts.js`

javascript 复制代码

// 颜色常量
COLORS = { primary, success, danger, warning, info, purple, pink, indigo, teal, orange, series[] }

// 通用图表配置
COMMON_OPTION = { tooltip, grid, toolbox(保存图片/区域缩放/还原) }

// 工具函数
fetchJSON(url)        --- fetch 封装，返回 JSON
initChart(domId)      --- 初始化 ECharts 实例
createGradient(stops) --- 创建线性渐变
setupResize()         --- 监听窗口 resize 自动调整图表大小

5.5 全局样式 `style.css`

模块	说明
CSS 变量	定义主色调、阴影、圆角、过渡等全局变量
导航栏	渐变背景、滚动时缩小、毛玻璃效果
Hero 区域	深蓝渐变背景 + 点阵纹理
概览卡片	4 列网格、毛玻璃背景、悬停上浮
图表卡片	白色背景、圆角、悬停阴影增强
图表分析	浅蓝渐变背景，放置分析结论文字
响应式	992px/768px/576px 三档断点
动画	fadeInUp 交错入场动画
自定义滚动条	WebKit 浏览器圆角滚动条

5.6 图表清单（共 31 个）

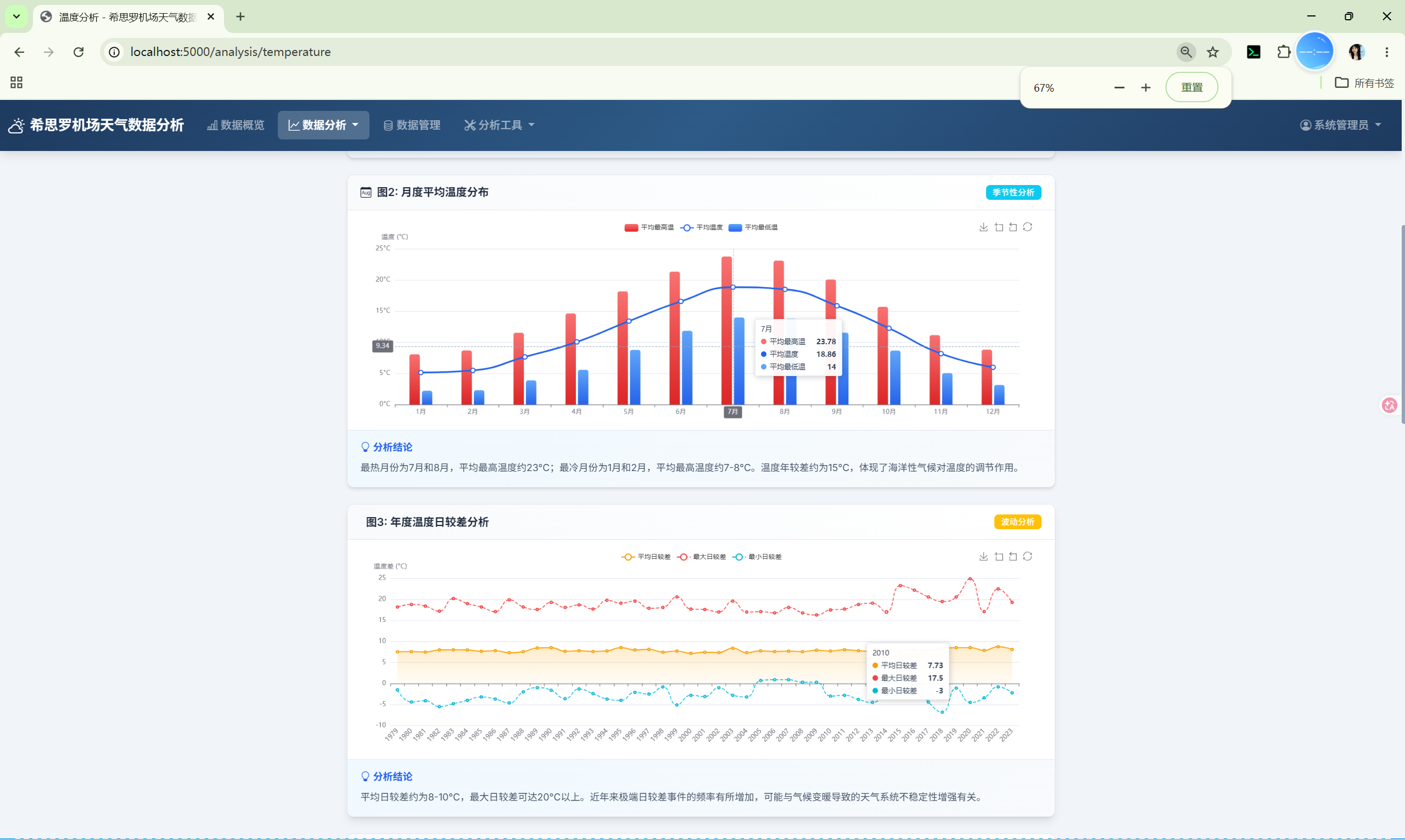

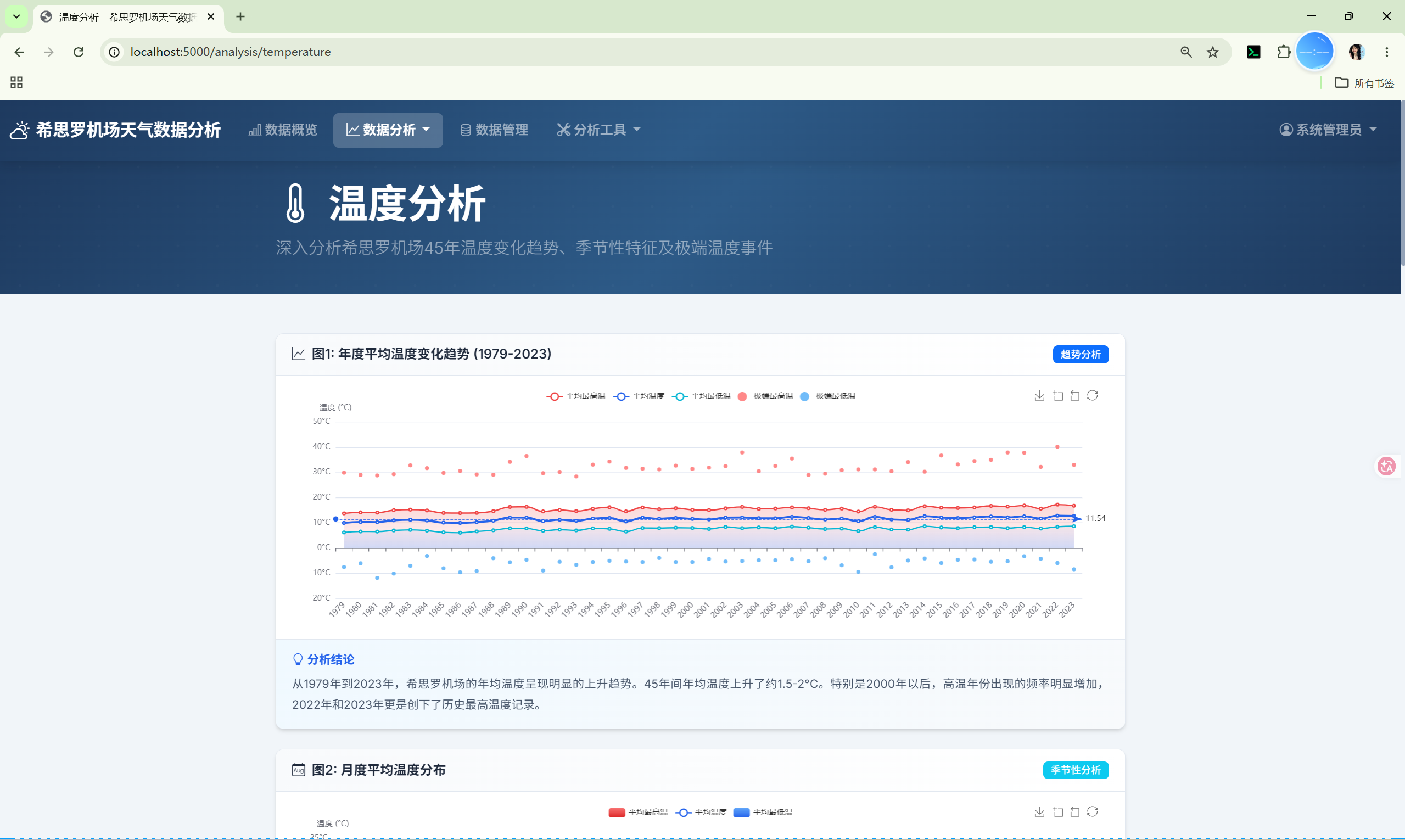

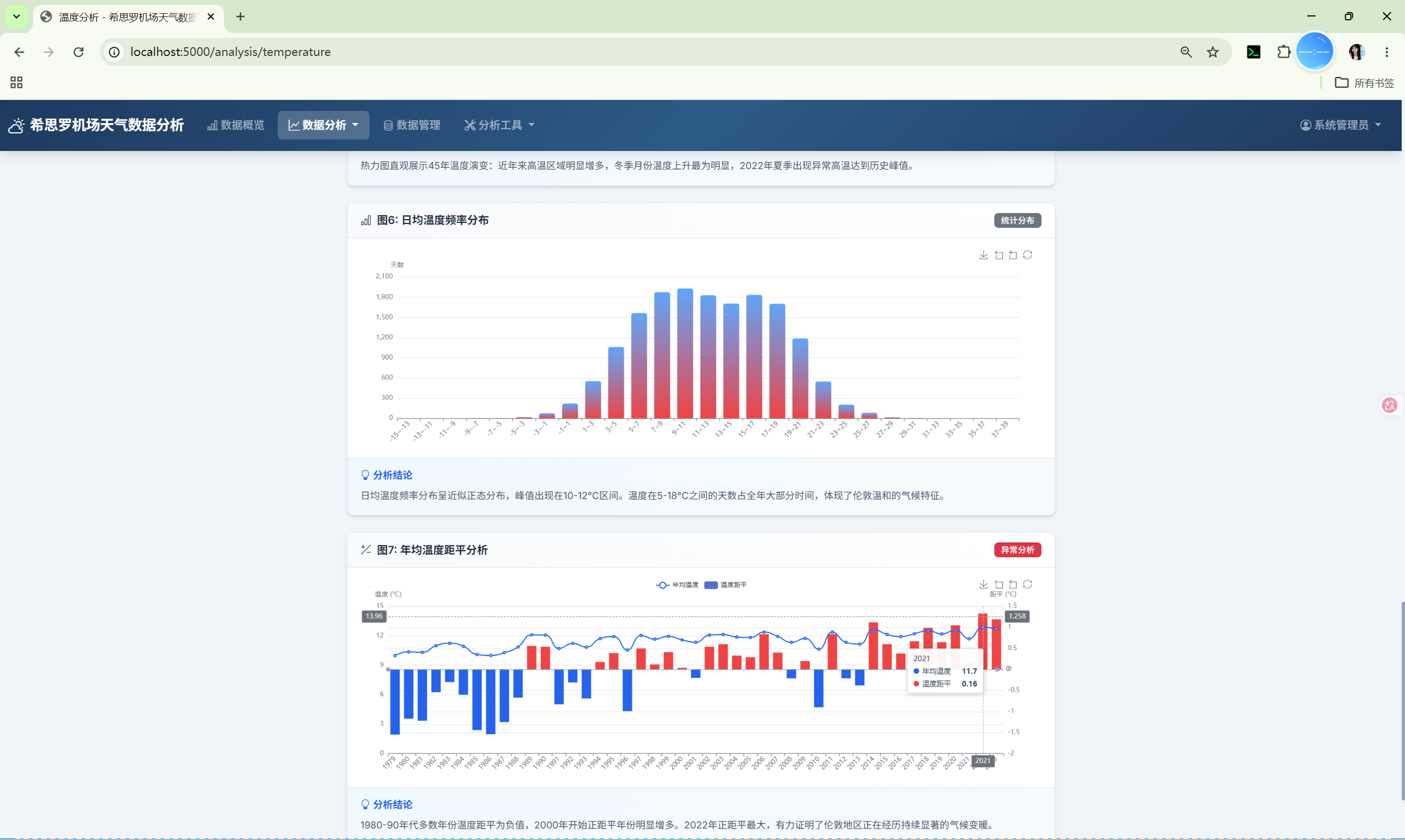

温度分析页（7 个）

图号	图表名称	图表类型	数据源
图1	年度平均温度趋势	多折线图	`/api/yearly_temperature`
图2	月度温度分布	柱状图+折线	`/api/monthly_temperature`
图3	温度日较差分析	多折线图	`/api/temperature_range`

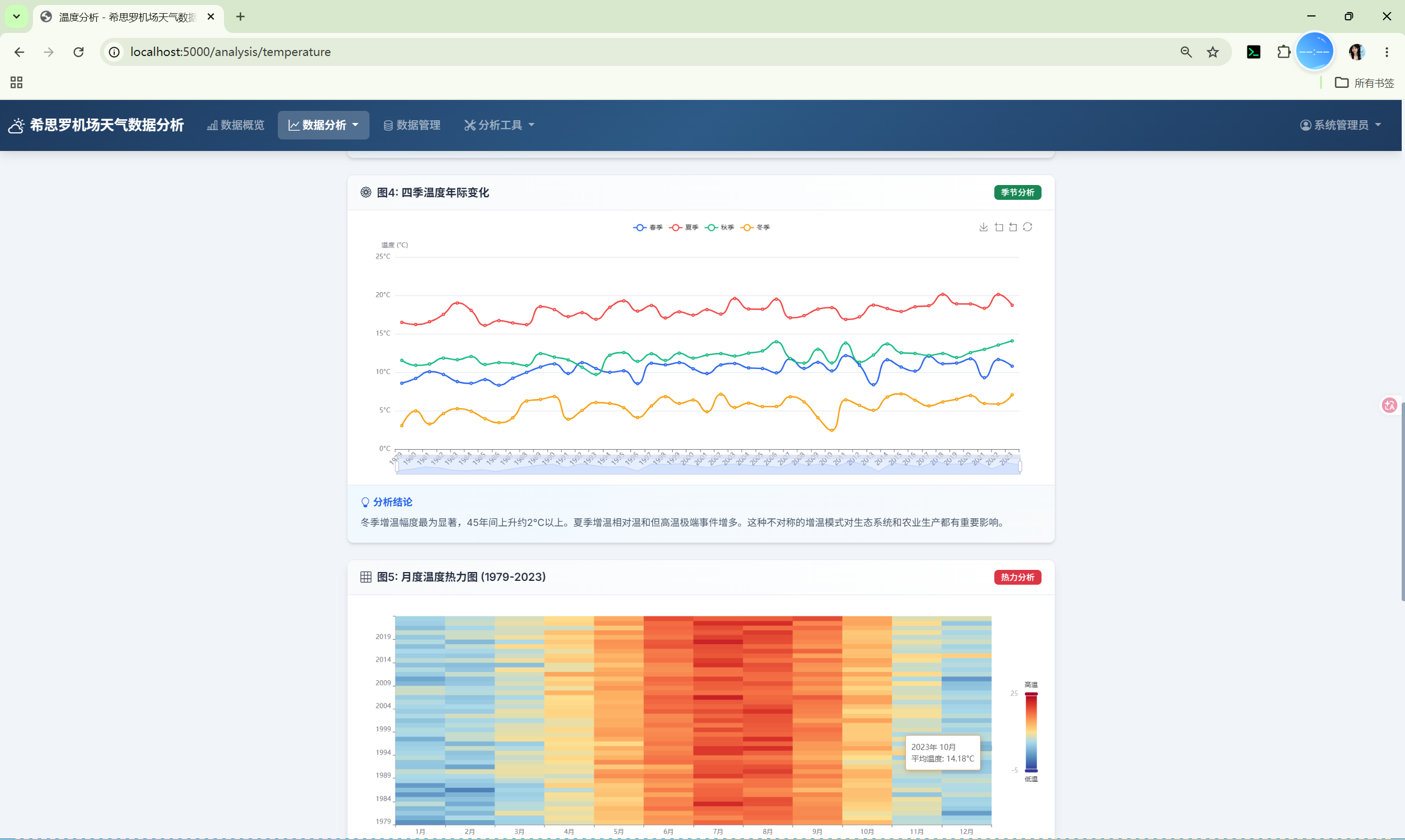

图4	季节温度变化趋势	多折线图	`/api/seasonal_temperature`
图5	温度热力图	热力图（年×月）	`/api/monthly_temperature_heatmap`
图6	温度频率分布	直方图	`/api/temperature_distribution`
图7	温度距平分析	柱状图（正负色）	`/api/temperature_anomaly`

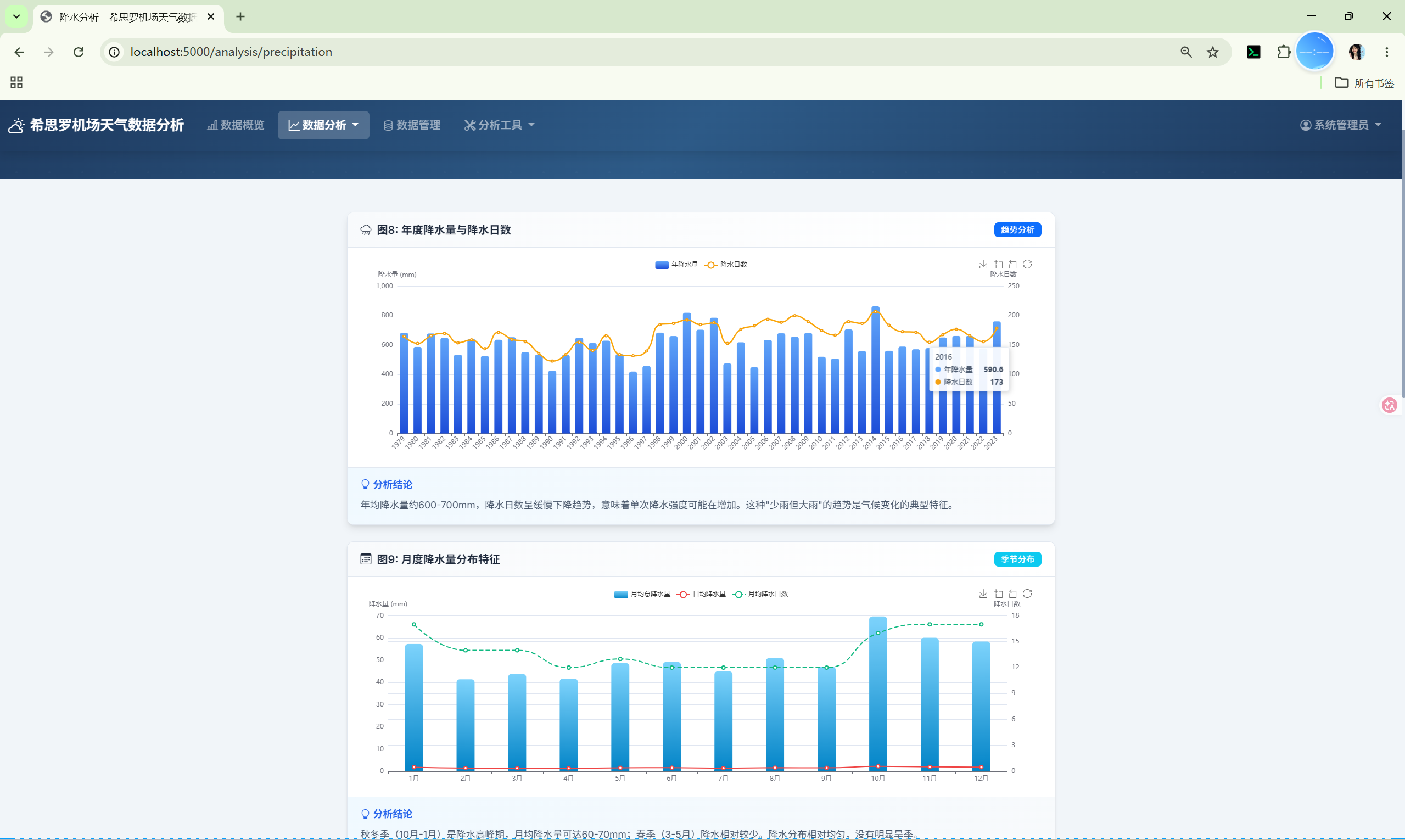

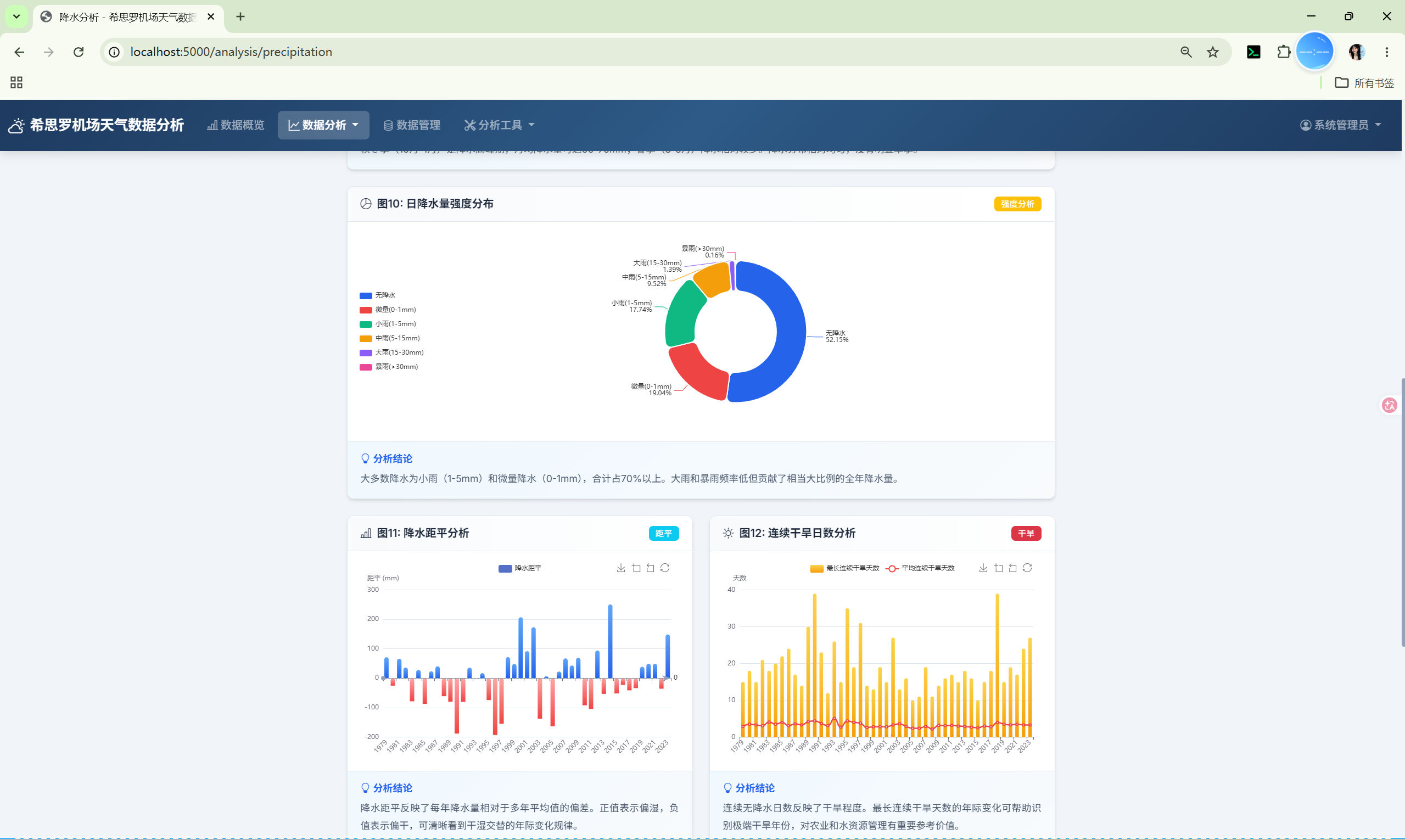

降水分析页（6 个）

图号	图表名称	图表类型	数据源
图8	年度降水量与降水日数	柱状图+折线	`/api/yearly_precipitation`
图9	月度降水量分布	柱状图+折线	`/api/monthly_precipitation`
图10	日降水量强度分布	环形饼图	`/api/precipitation_distribution`
图11	降水距平分析	柱状图（正负色）	`/api/precipitation_anomaly`
图12	连续干旱日数分析	柱状图+折线	`/api/dry_spell_analysis`

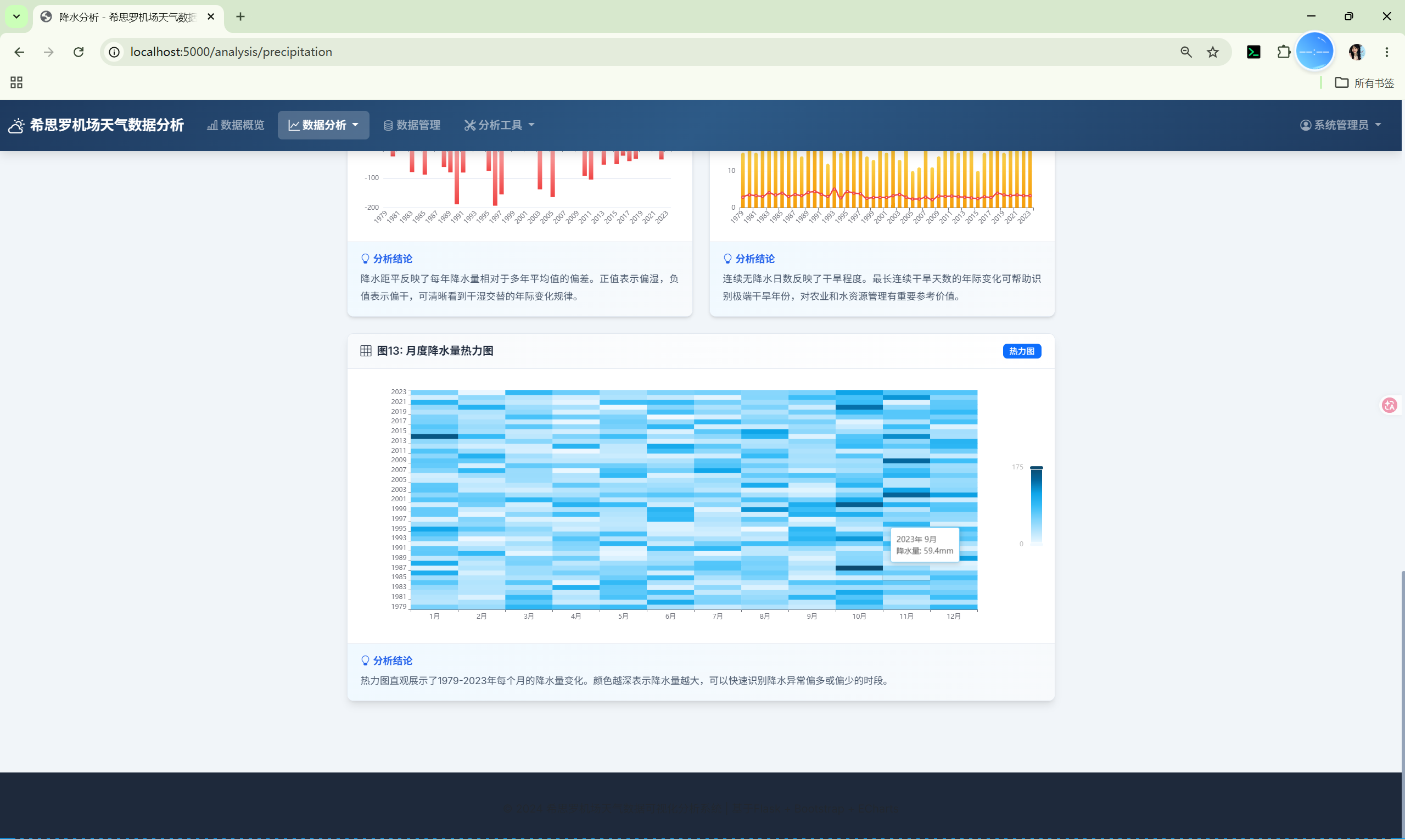

图13	月度降水量热力图	热力图（年×月）	`/api/monthly_precipitation_heatmap`

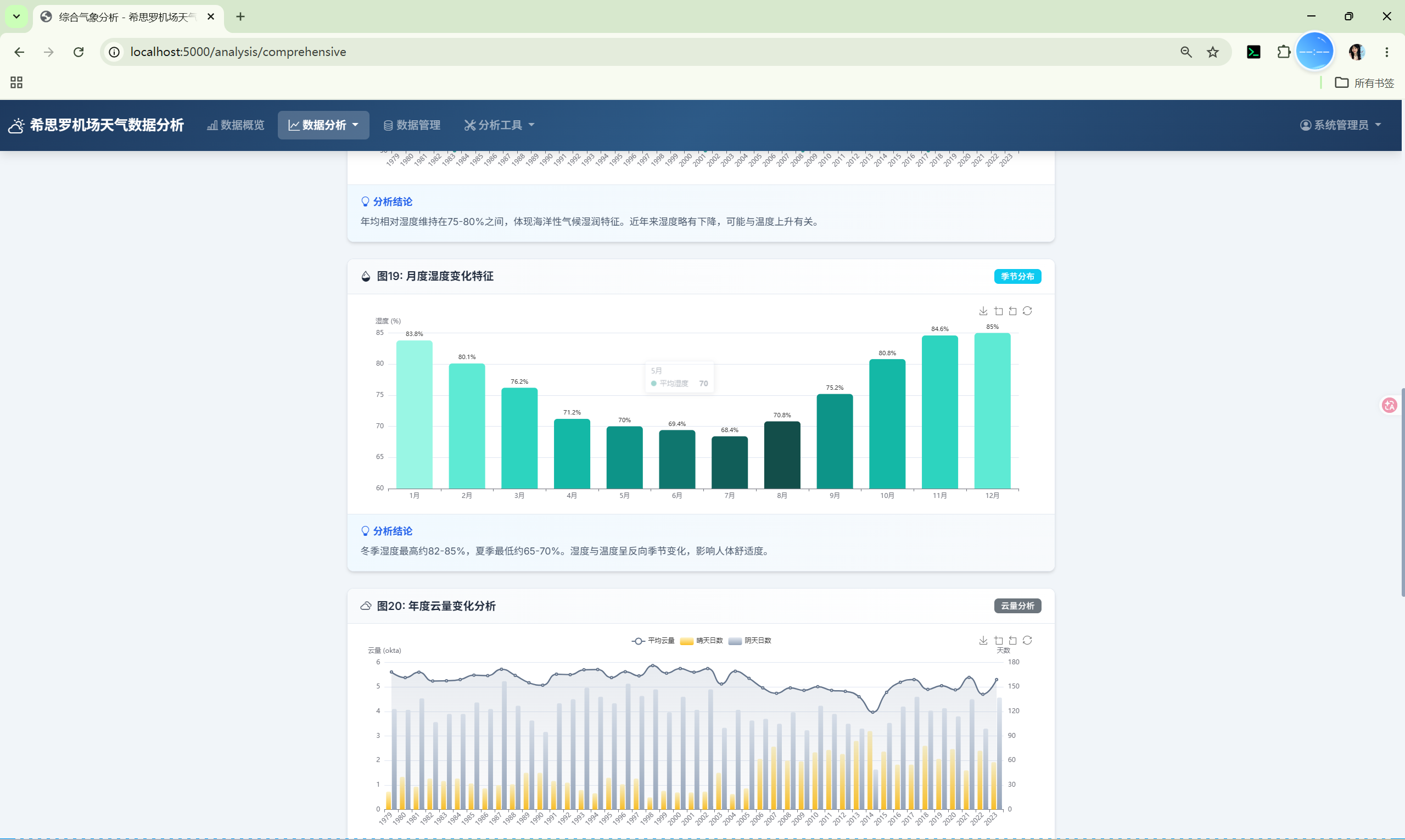

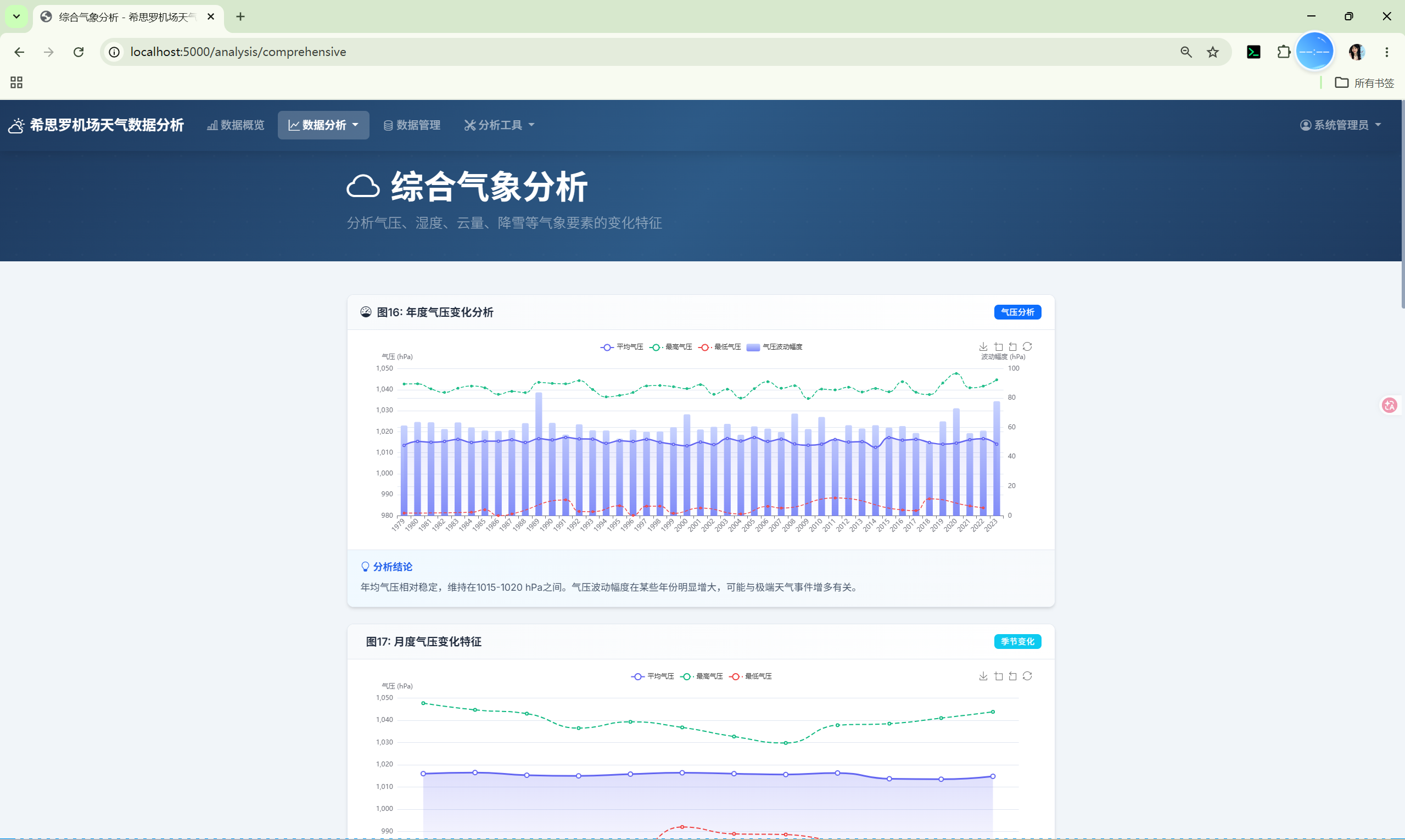

综合气象页（7 个）

图表名称	图表类型	数据源
年度气压变化趋势	多折线图	`/api/yearly_pressure`

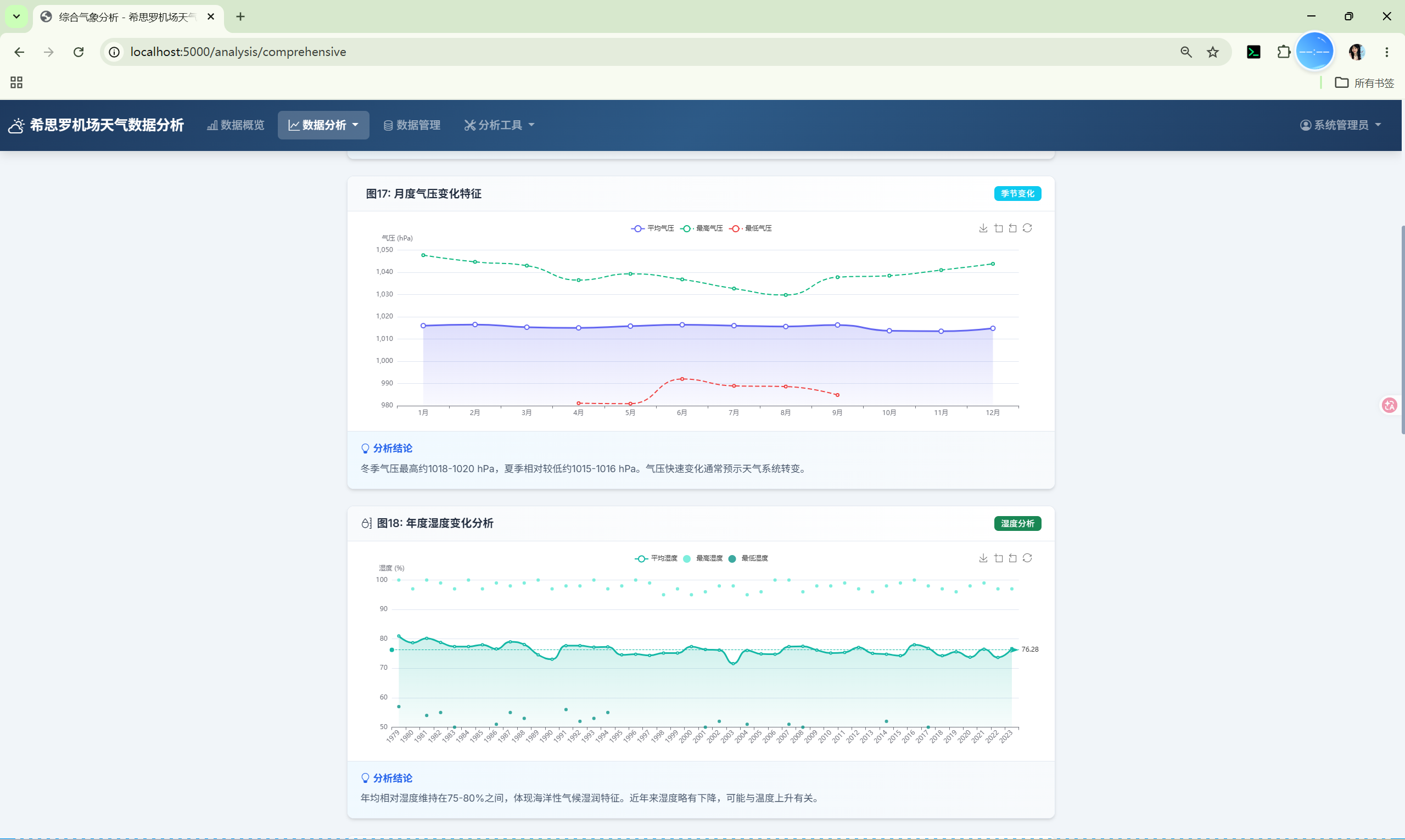

月度气压分布	柱状图+折线	`/api/monthly_pressure`
年度湿度变化	多折线图	`/api/humidity_analysis`
月度湿度分布	柱状图	`/api/monthly_humidity`

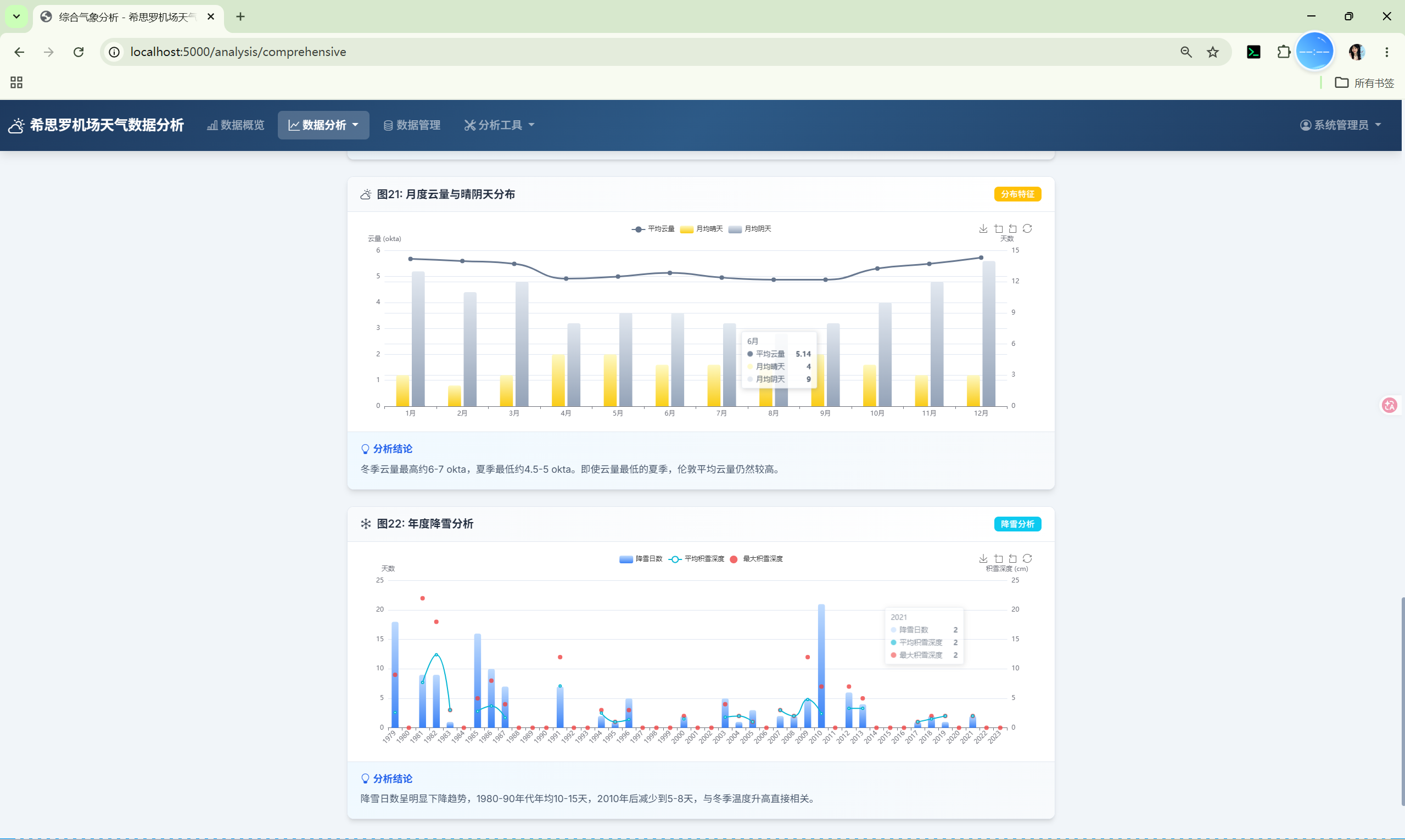

云量与晴天/阴天日数	柱状图+折线	`/api/cloud_cover_analysis`
月度云量分析	柱状图+折线	`/api/monthly_cloud`
降雪分析	柱状图+折线	`/api/snow_analysis`

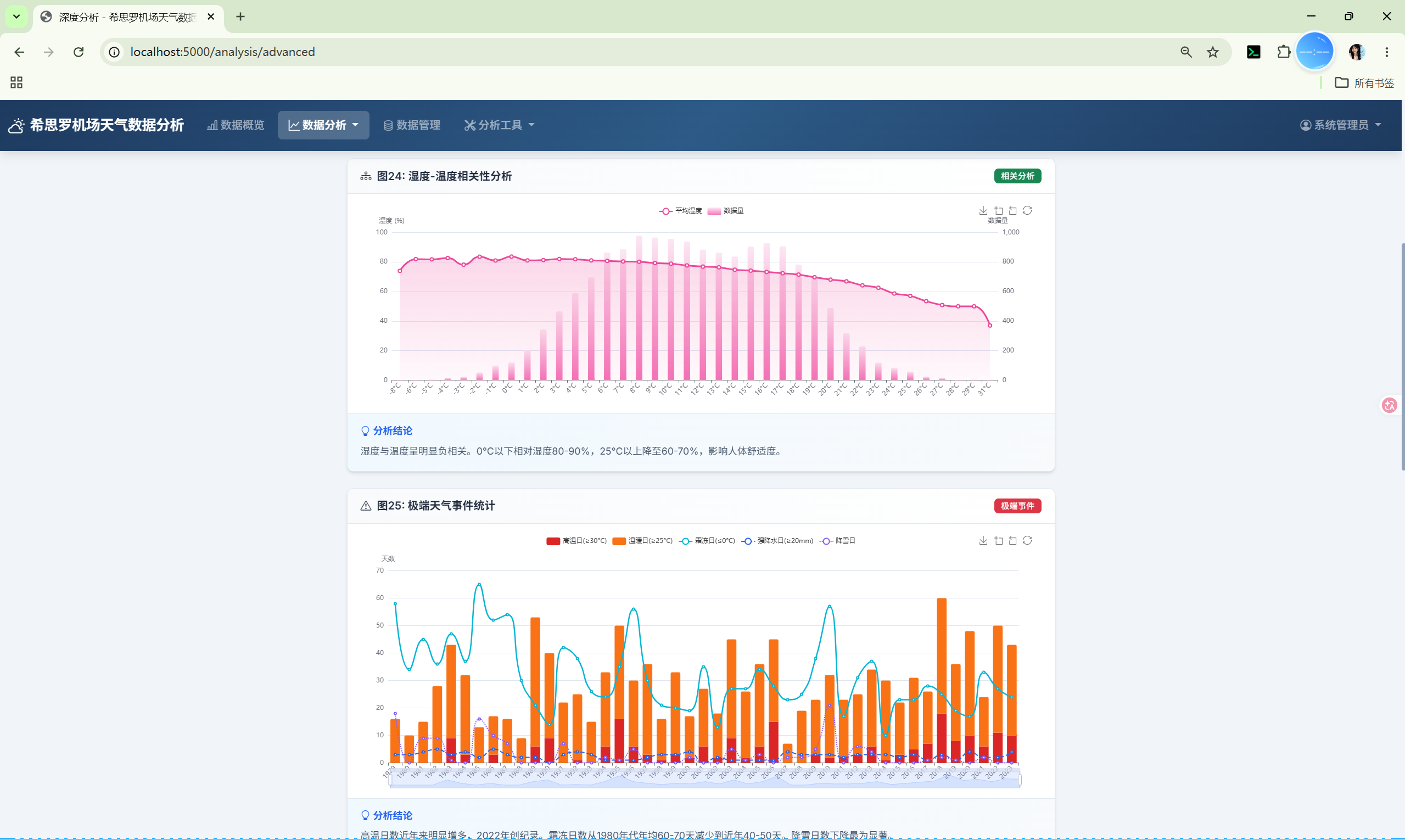

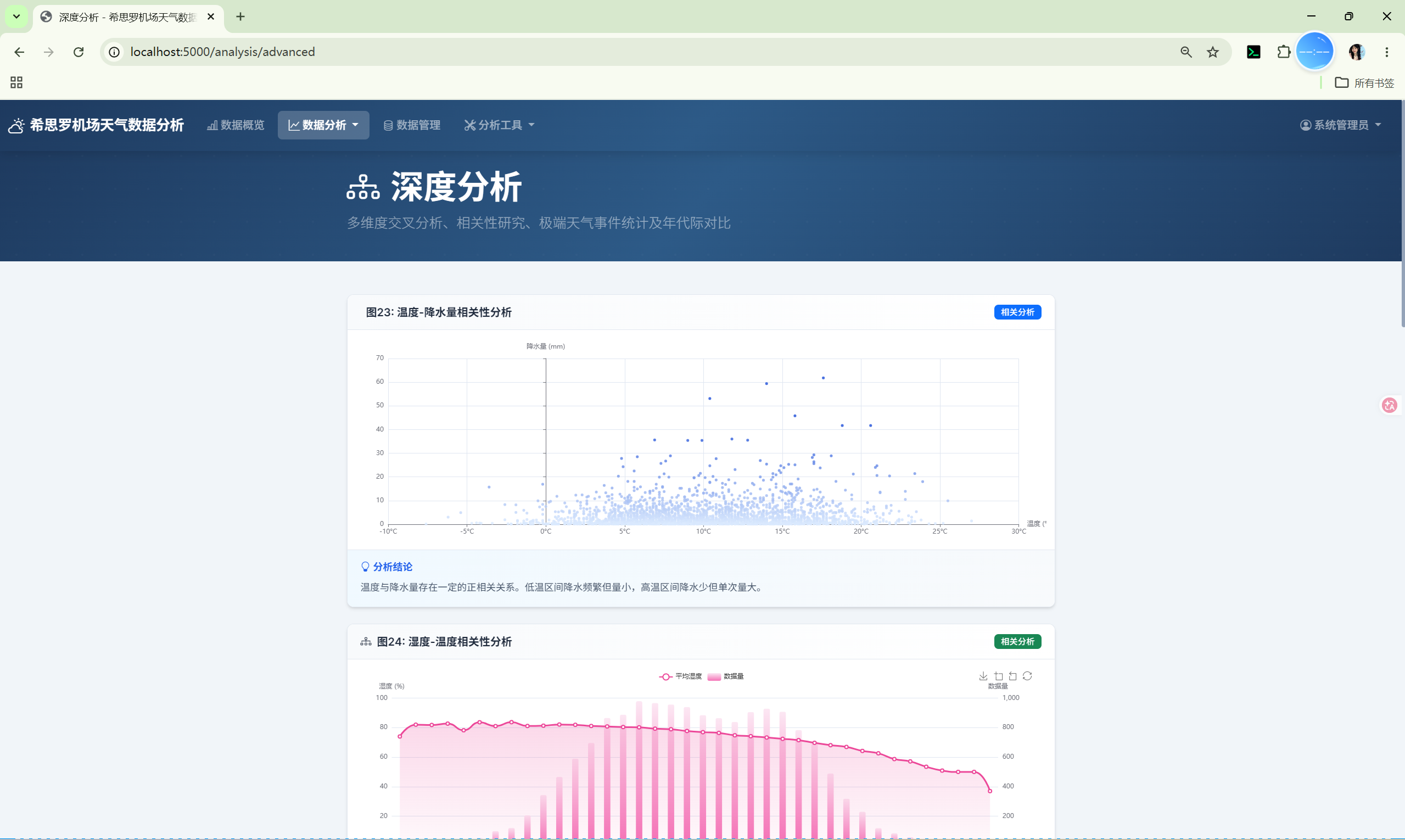

深度分析页（6 个）

图表名称	图表类型	数据源
温度-降水量散点图	散点图	`/api/temp_precip_scatter`
湿度-温度相关性	散点图+折线	`/api/humidity_temp_correlation`
极端天气日数统计	堆叠面积图	`/api/extreme_weather`

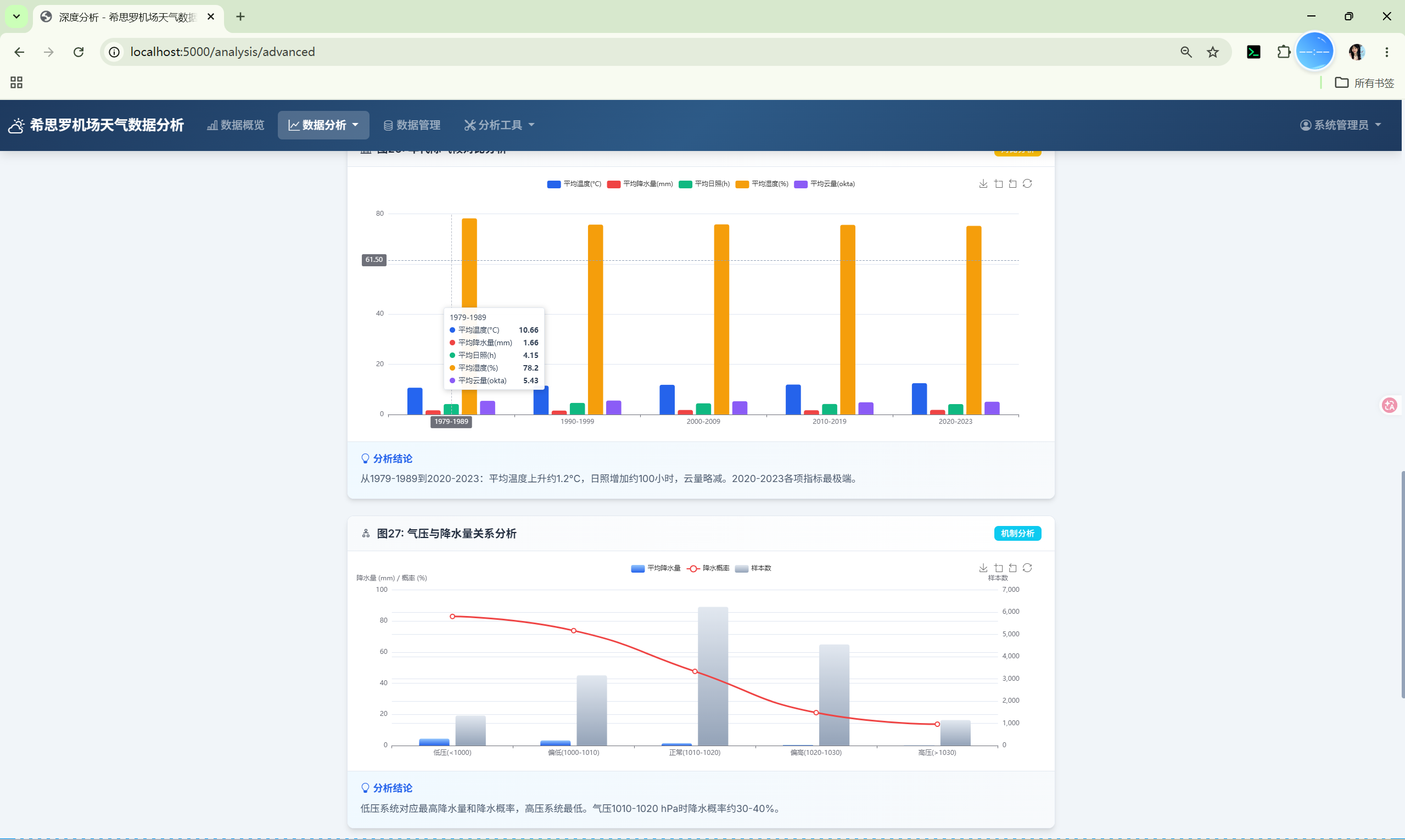

年代际气候对比	分组柱状图	`/api/decade_comparison`

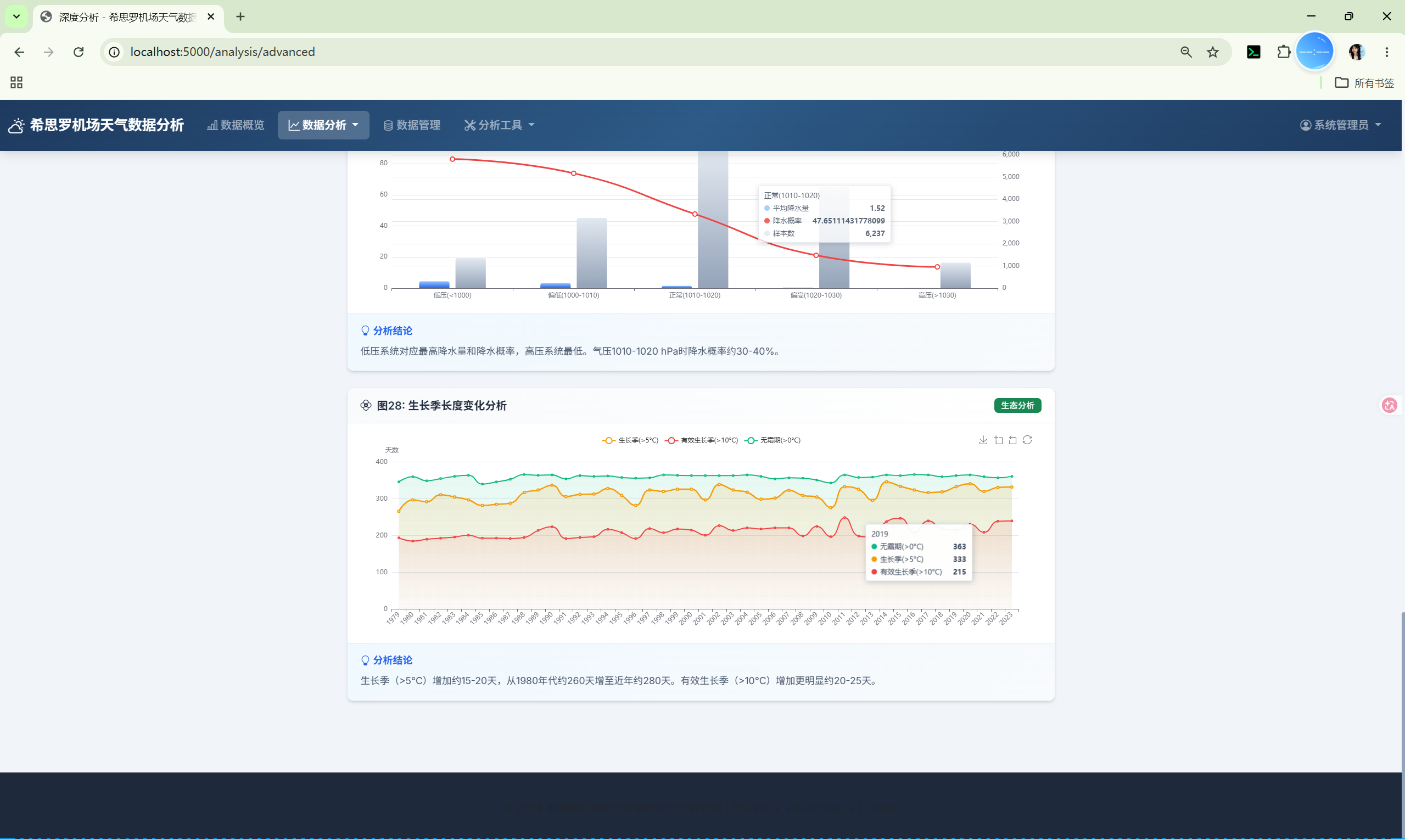

生长季长度变化	面积图	`/api/growing_season`
气压与降水概率	柱状图+折线	`/api/pressure_precip_correlation`

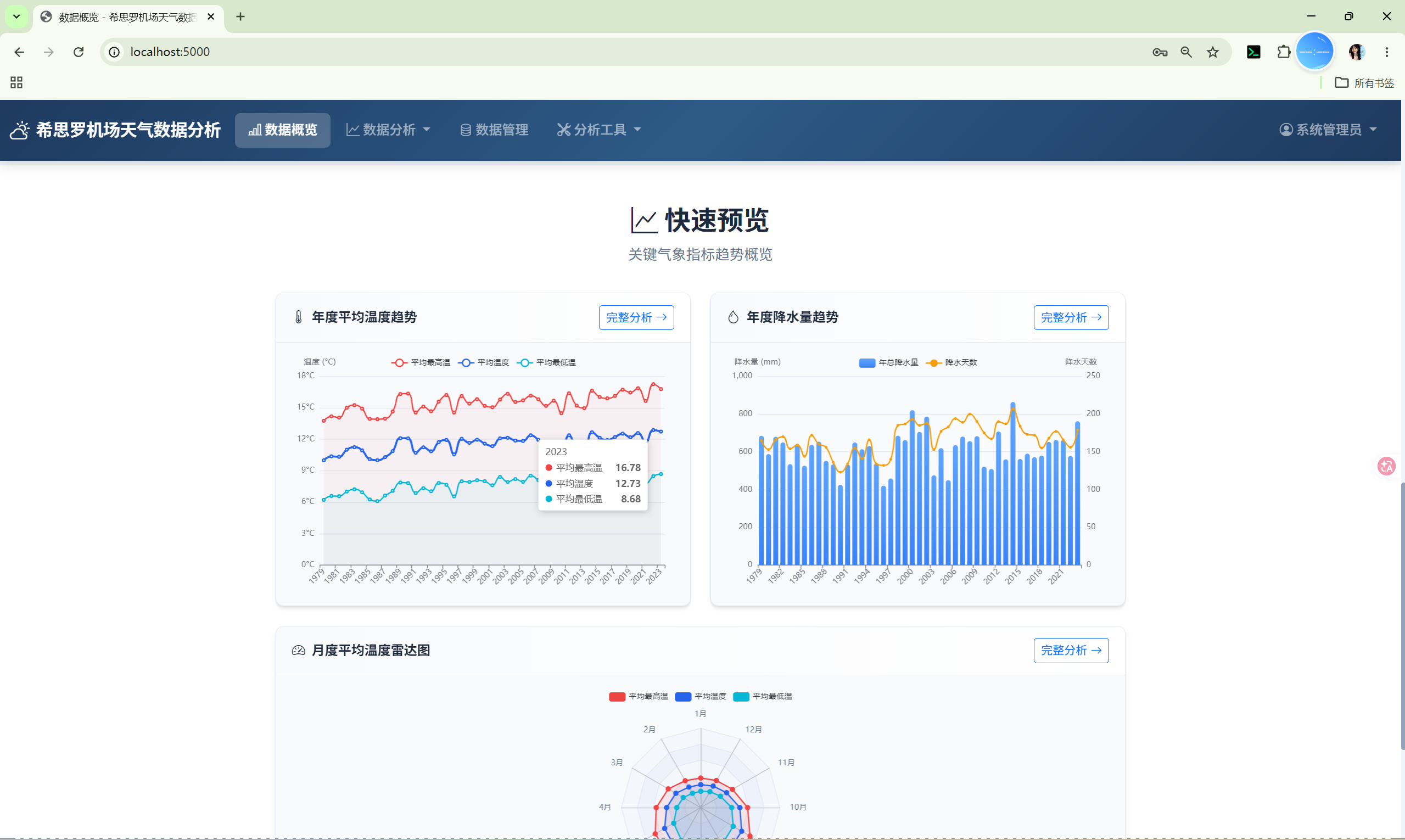

首页预览（3 个）

图表名称	图表类型	数据源
年度平均温度趋势	多折线图	`/api/yearly_temperature`
年度降水量趋势	柱状图+折线	`/api/yearly_precipitation`
月度平均温度雷达图	雷达图	`/api/monthly_temperature`

工具页面图表（8 个）

页面	图表名称	图表类型
日期查询	温度变化曲线	折线图
日期查询	降水量柱状图	柱状图
相关性矩阵	相关系数热力图	热力图
相关性矩阵	4 组散点图	散点图
年份对比	温度/降水/日照/气压/湿度对比	双折线图（5 组）
天气日历	日历热力图	ECharts calendar
天气日历	逐日变化曲线	折线图/柱状图
天气日历	月度汇总	柱状图

六、功能模块详解

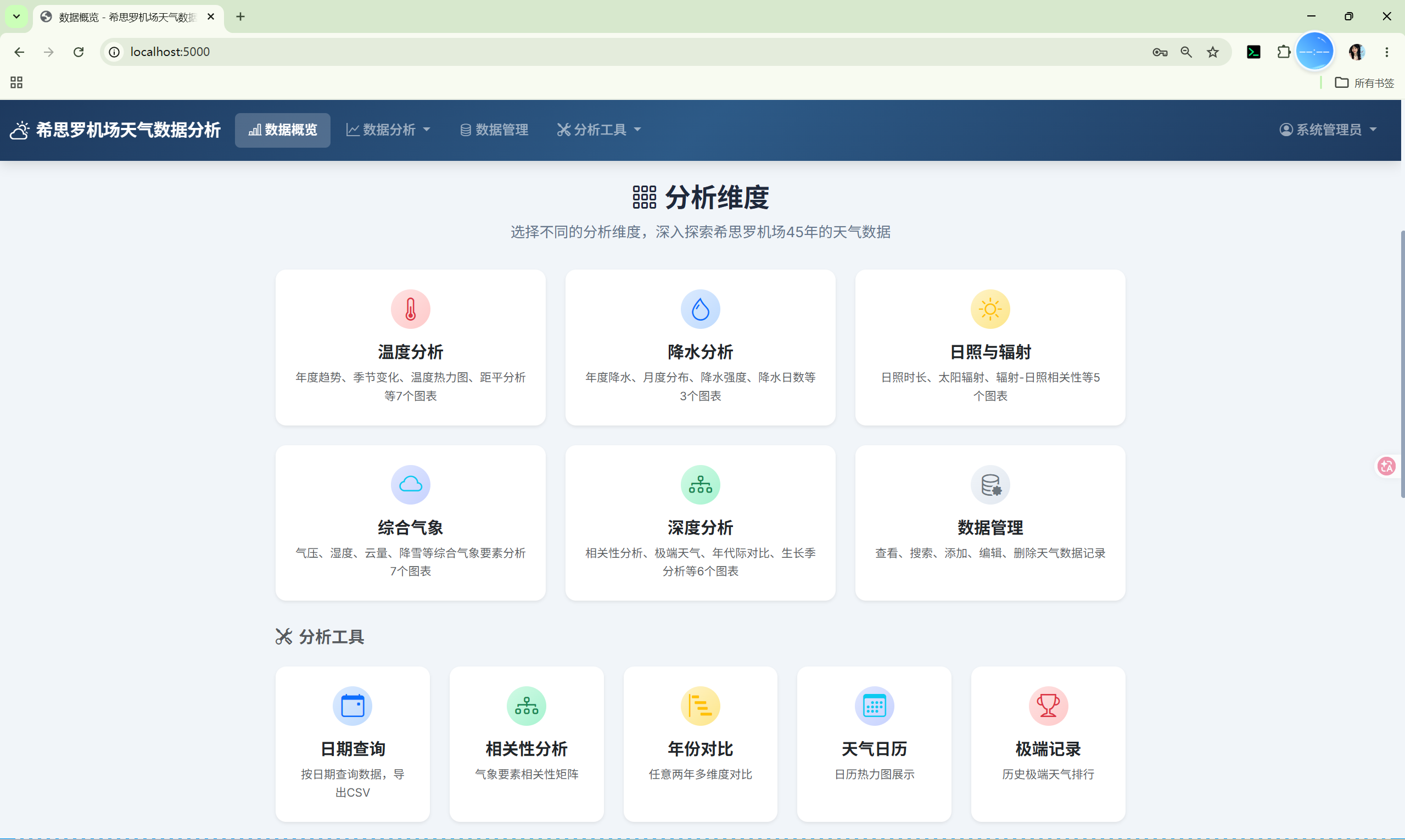

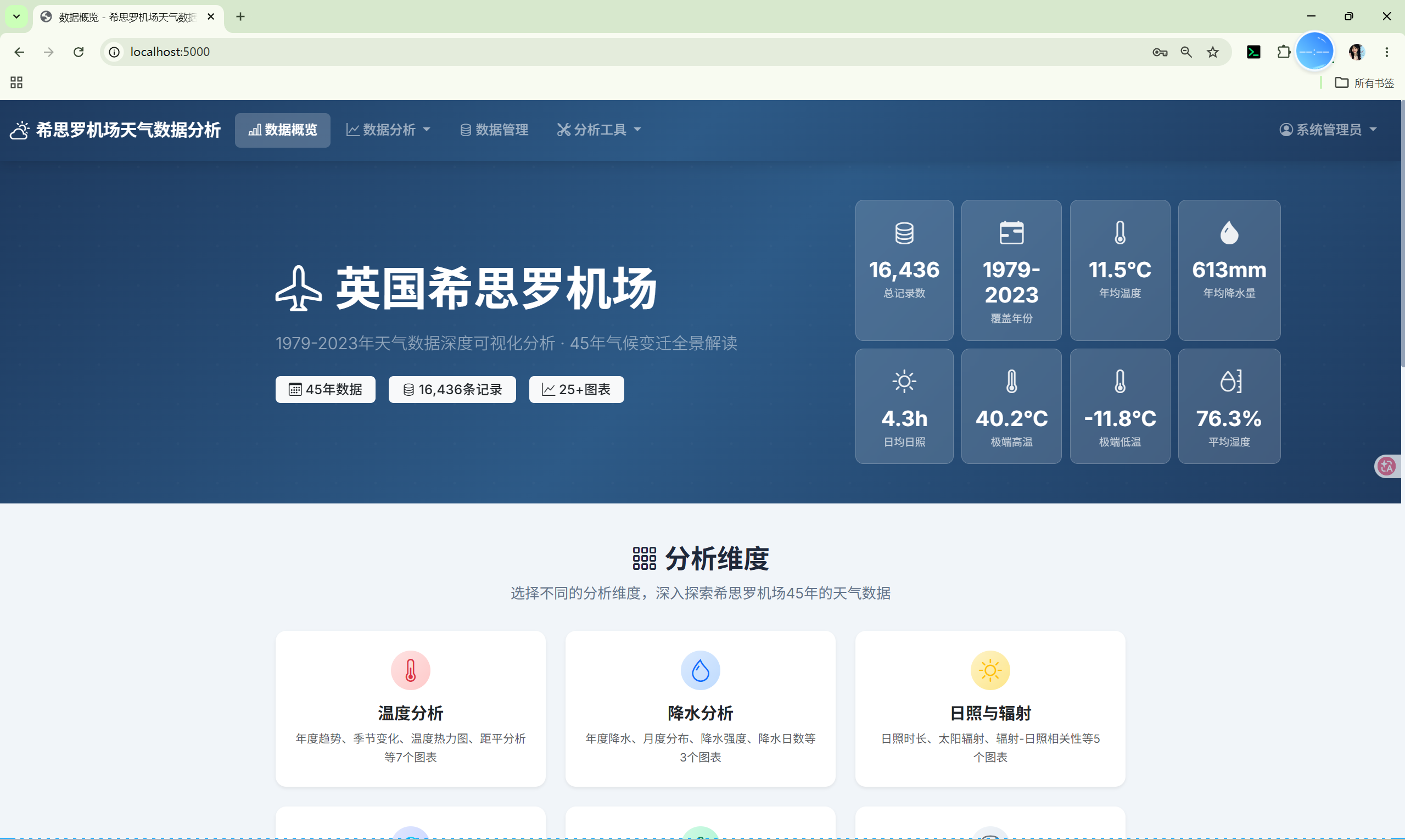

6.1 数据概览（首页）

概览指标卡片（8 个）： 总记录数、覆盖年份、年均温度、年均降水量、日均日照、极端高温、极端低温、平均湿度

快捷导航（6 个入口卡片）： 温度分析、降水分析、日照与辐射、综合气象、深度分析、数据管理（管理员可见）

分析工具入口（5 个卡片）： 日期查询、相关性分析、年份对比、天气日历、极端记录

快速预览图表（3 个）： 温度趋势、降水趋势、温度雷达图

6.2 五大分析模块

每个分析页面包含：

Hero 区域（标题 + 描述）
图表卡片（图表 + 分析结论文字）
交错入场动画

6.3 分析工具

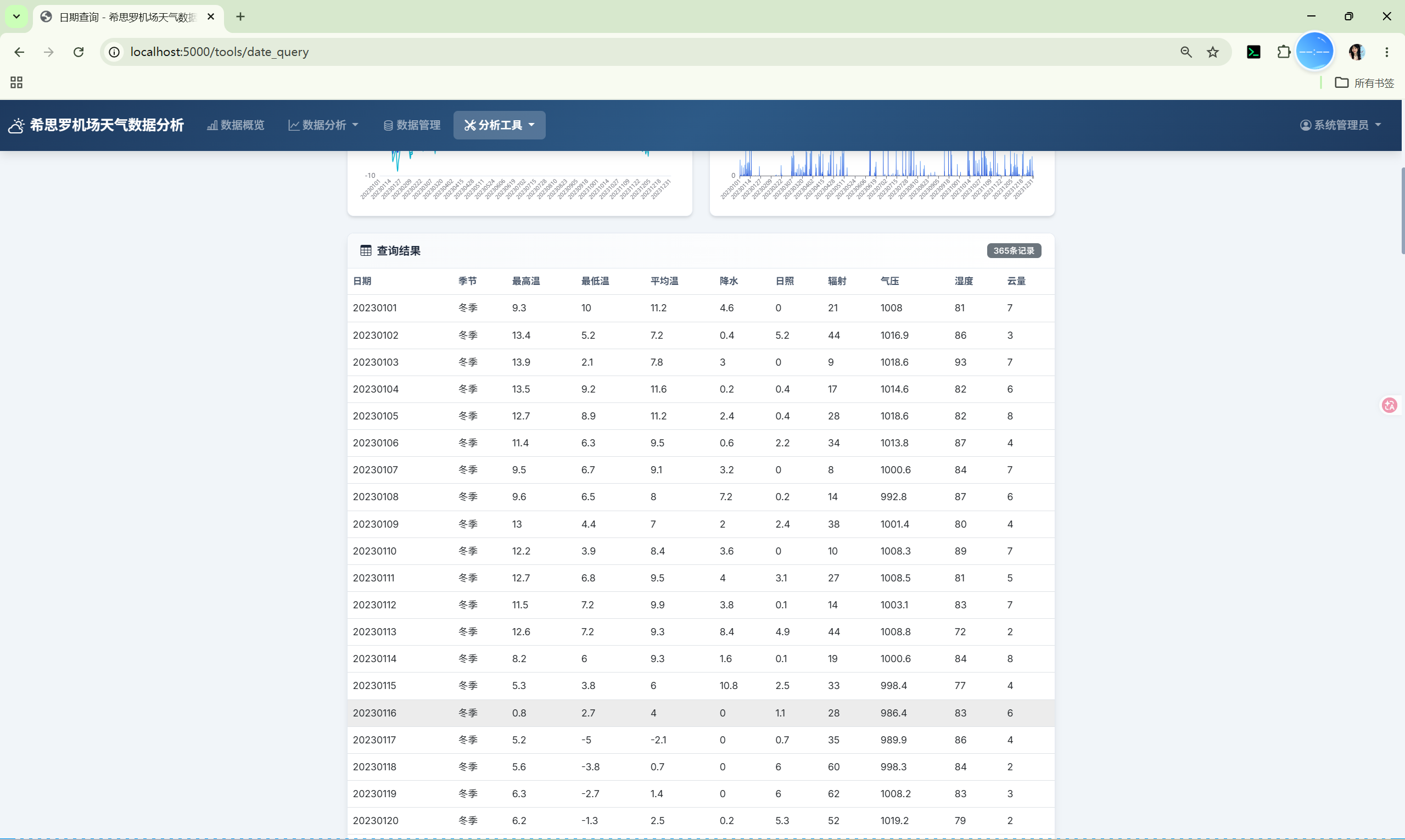

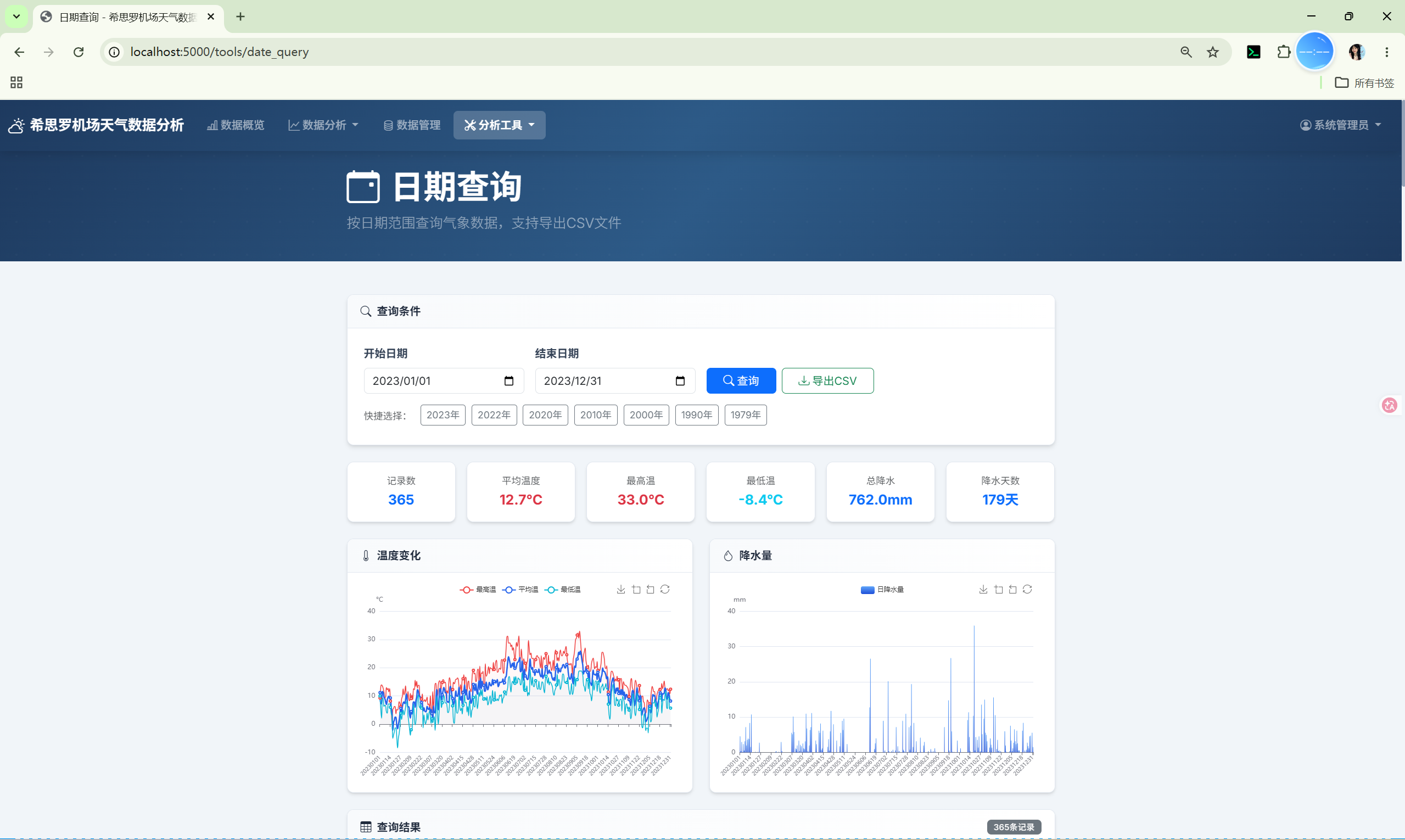

6.3.1 日期查询

日期范围选择器 + 7 个快捷年份按钮
查询后展示：统计摘要（6 个指标卡片）+ 温度曲线 + 降水柱状图 + 数据表格
支持导出 CSV 文件（含 BOM 头，兼容 Excel 中文）

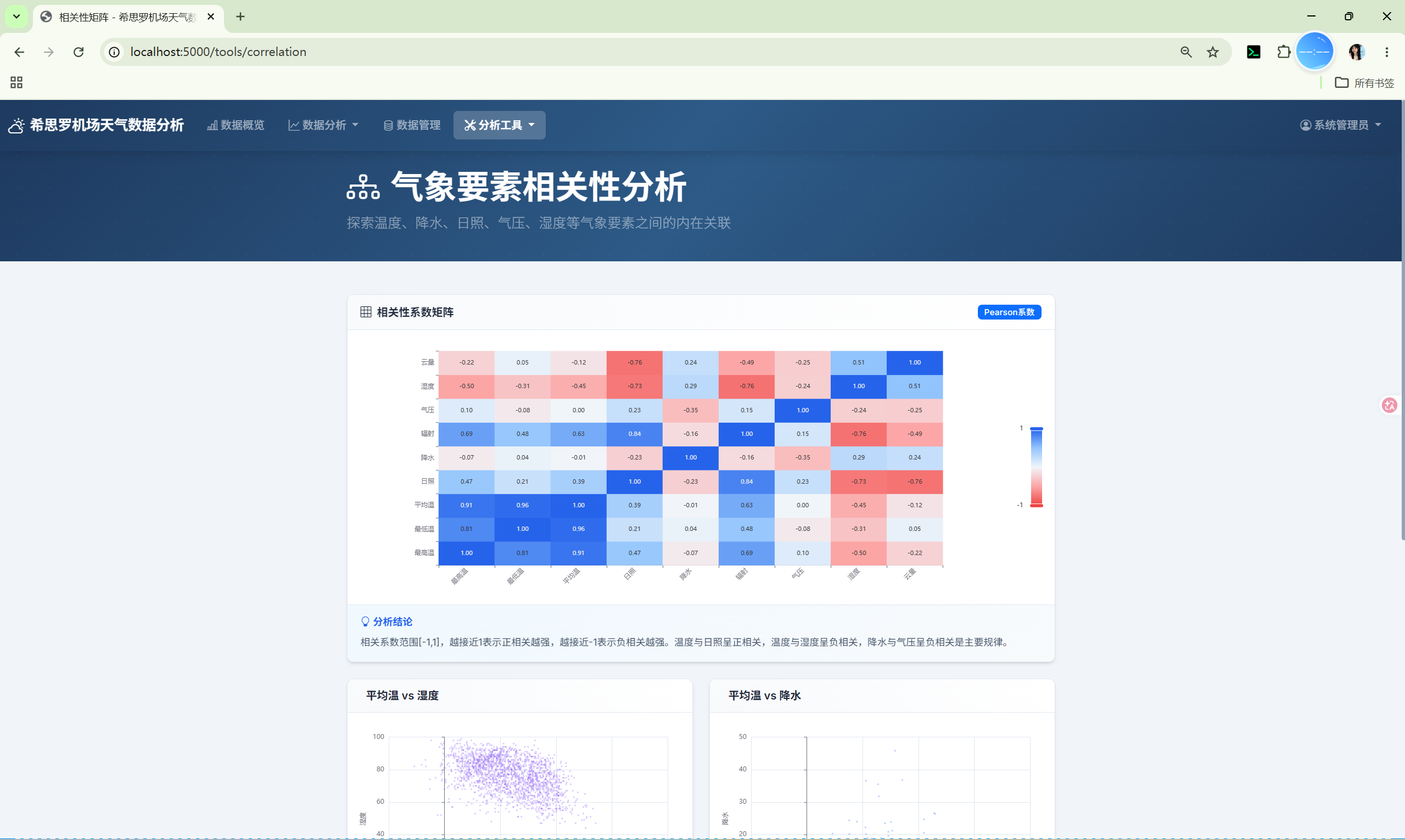

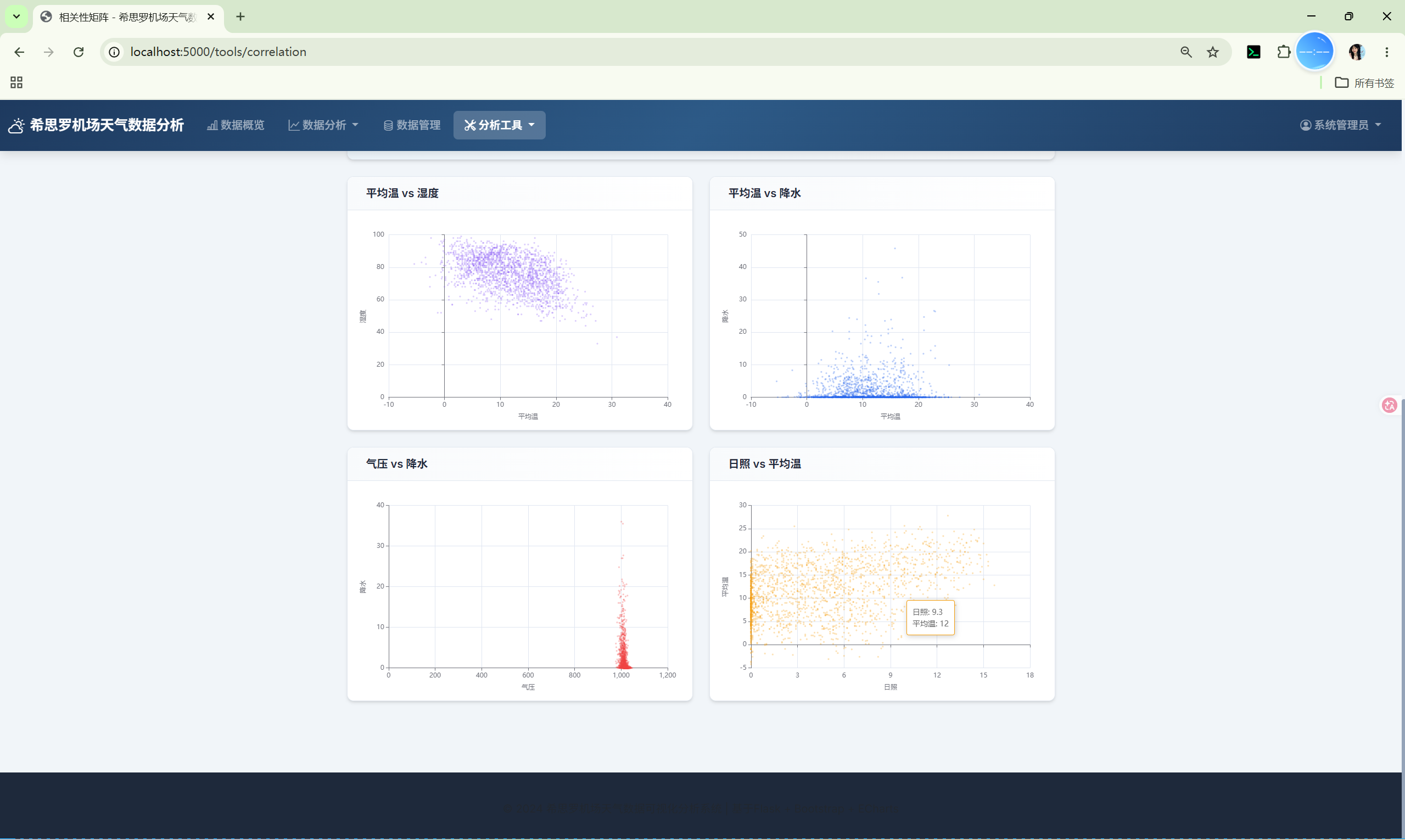

6.3.2 相关性矩阵

9 个气象要素（最高温/最低温/平均温/日照/降水/辐射/气压/湿度/云量）的 Pearson 相关系数
9×9 热力图，颜色映射 [-1, 1]
4 组典型散点图：温度-湿度、温度-降水、气压-降水、日照-温度（各 2000 采样点）

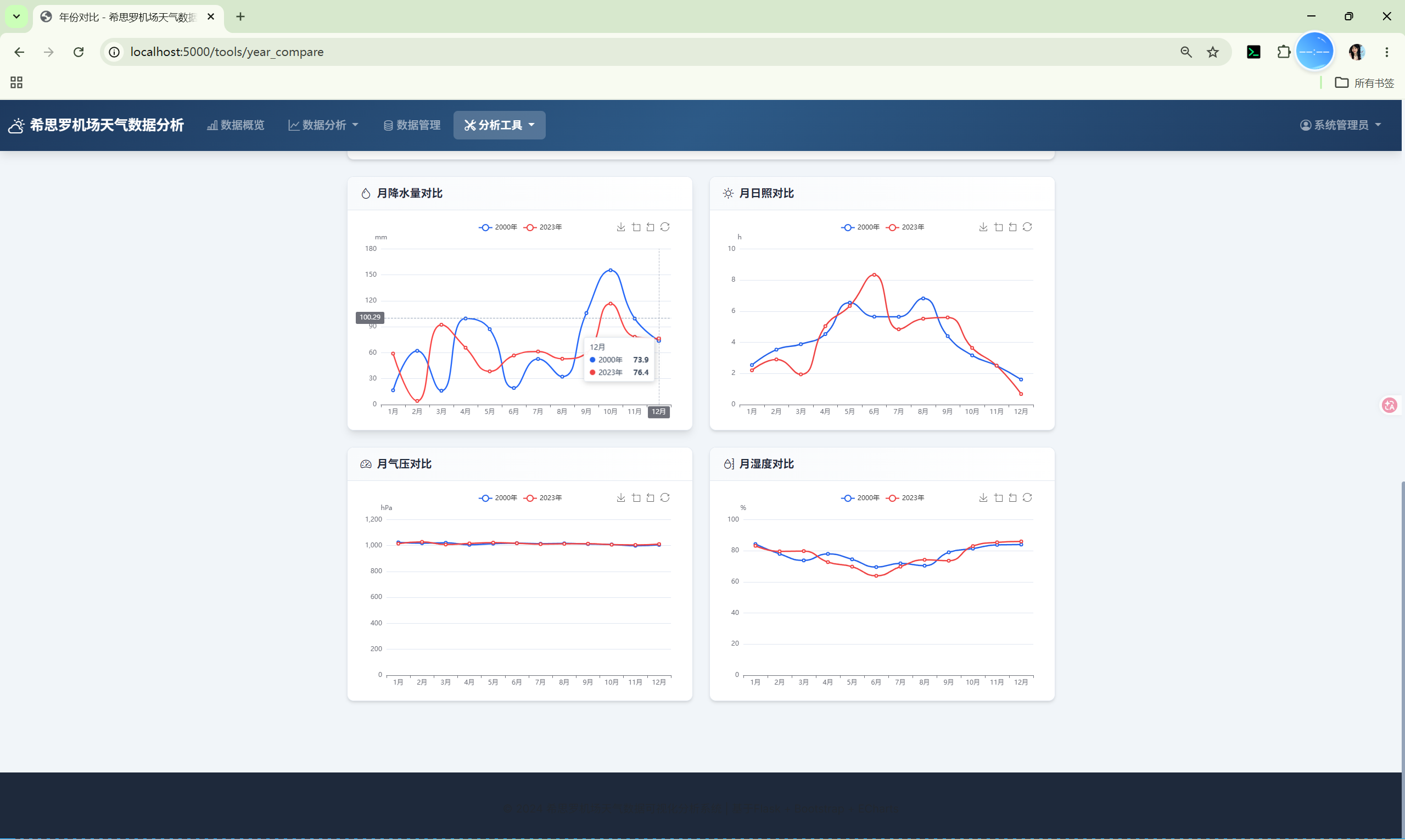

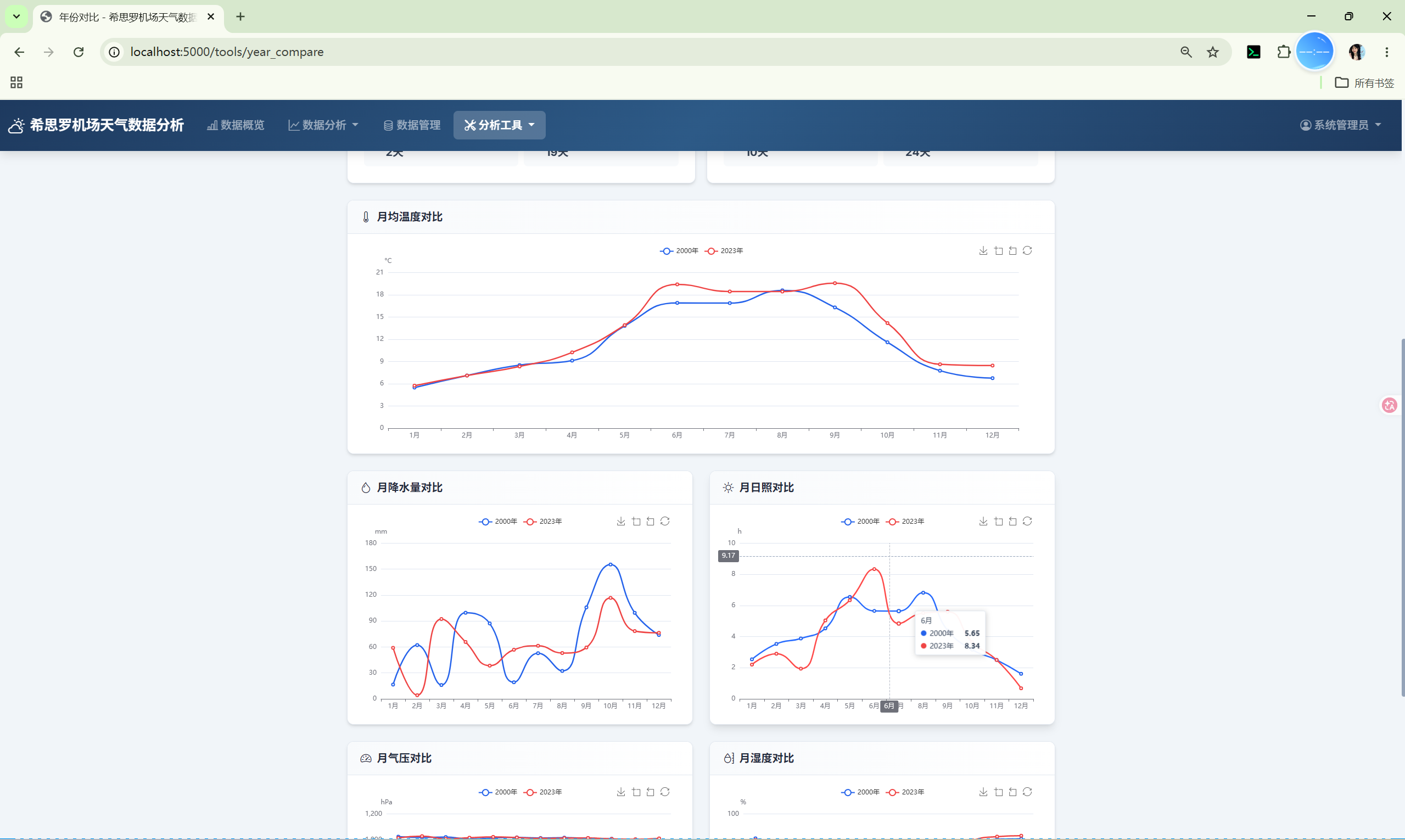

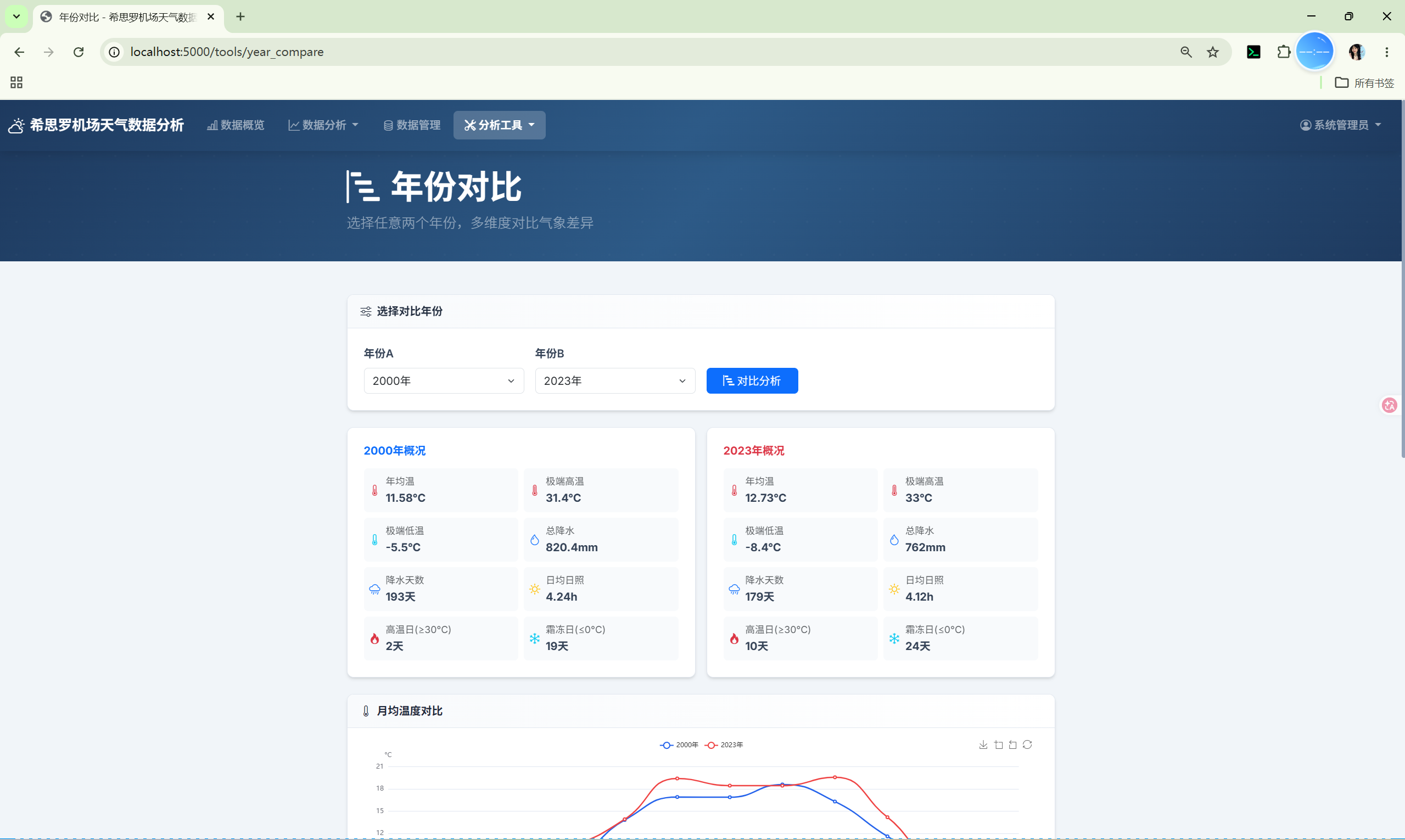

6.3.3 年份对比

下拉选择任意两个年份
年度概况卡片对比（8 项指标 × 2 年）
5 组月度对比折线图：温度、降水、日照、气压、湿度

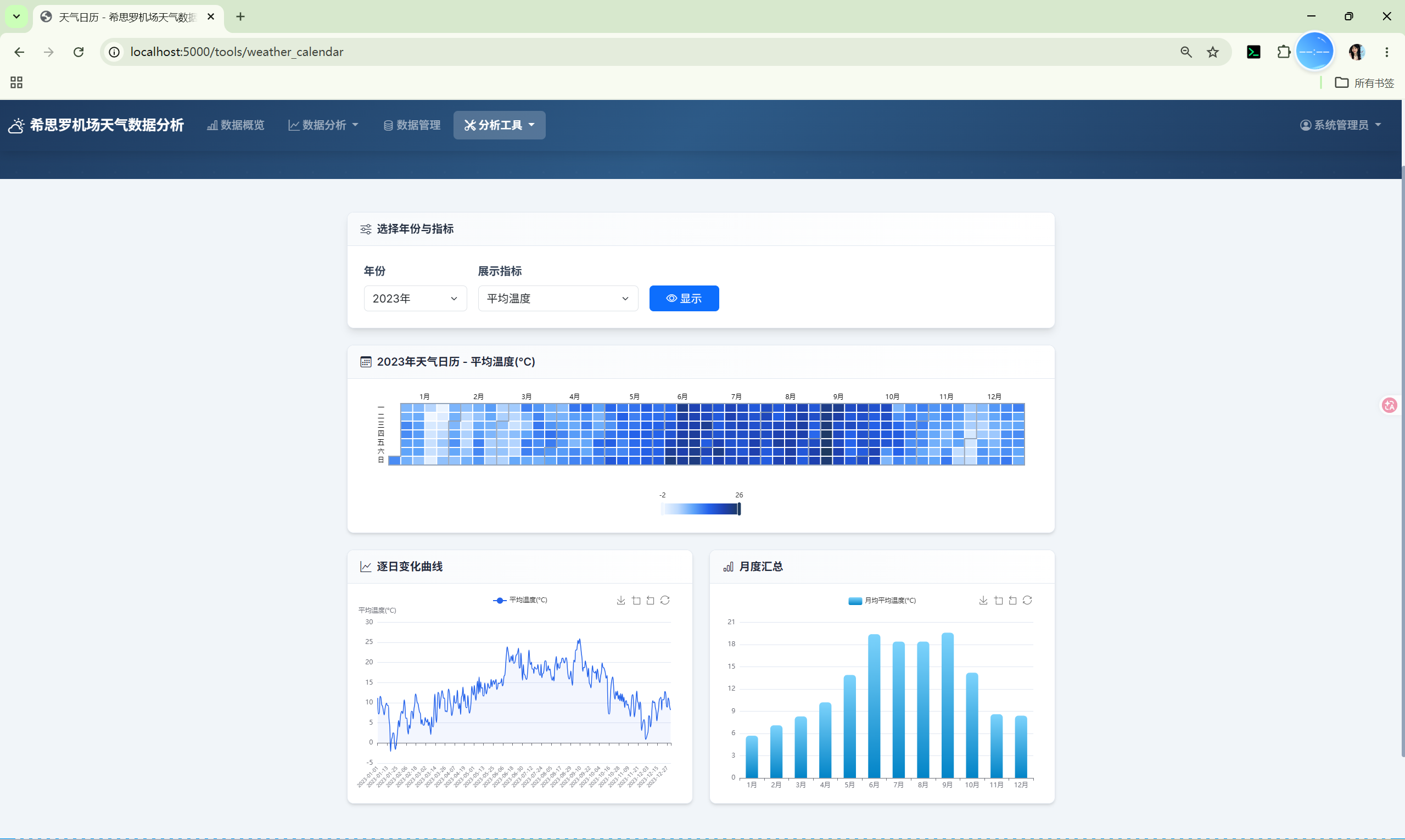

6.3.4 天气日历

ECharts 日历热力图（类似 GitHub 贡献图）
支持切换指标（温度/降水/日照/云量）和年份（8 个选项）
配套逐日变化曲线 + 月度汇总柱状图

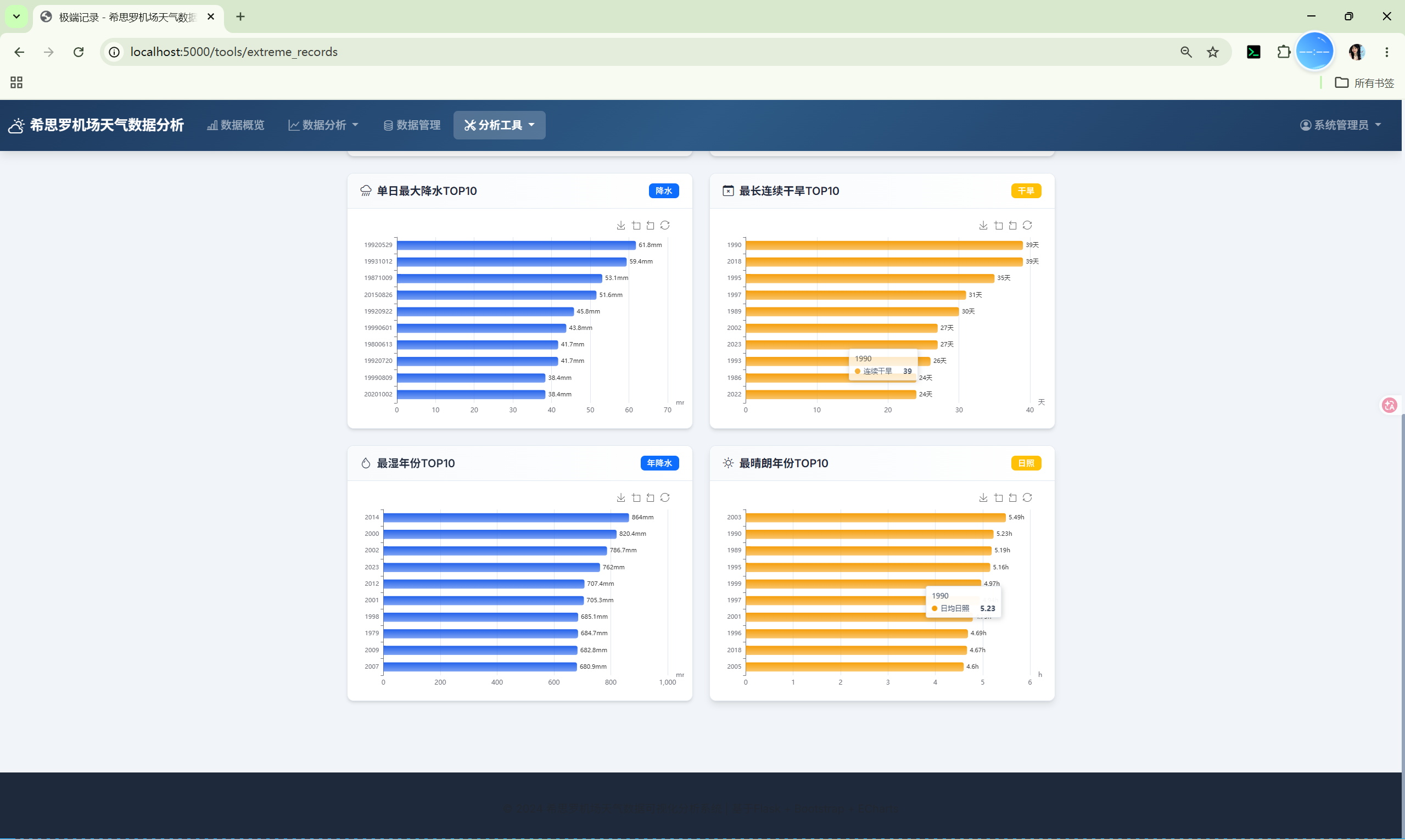

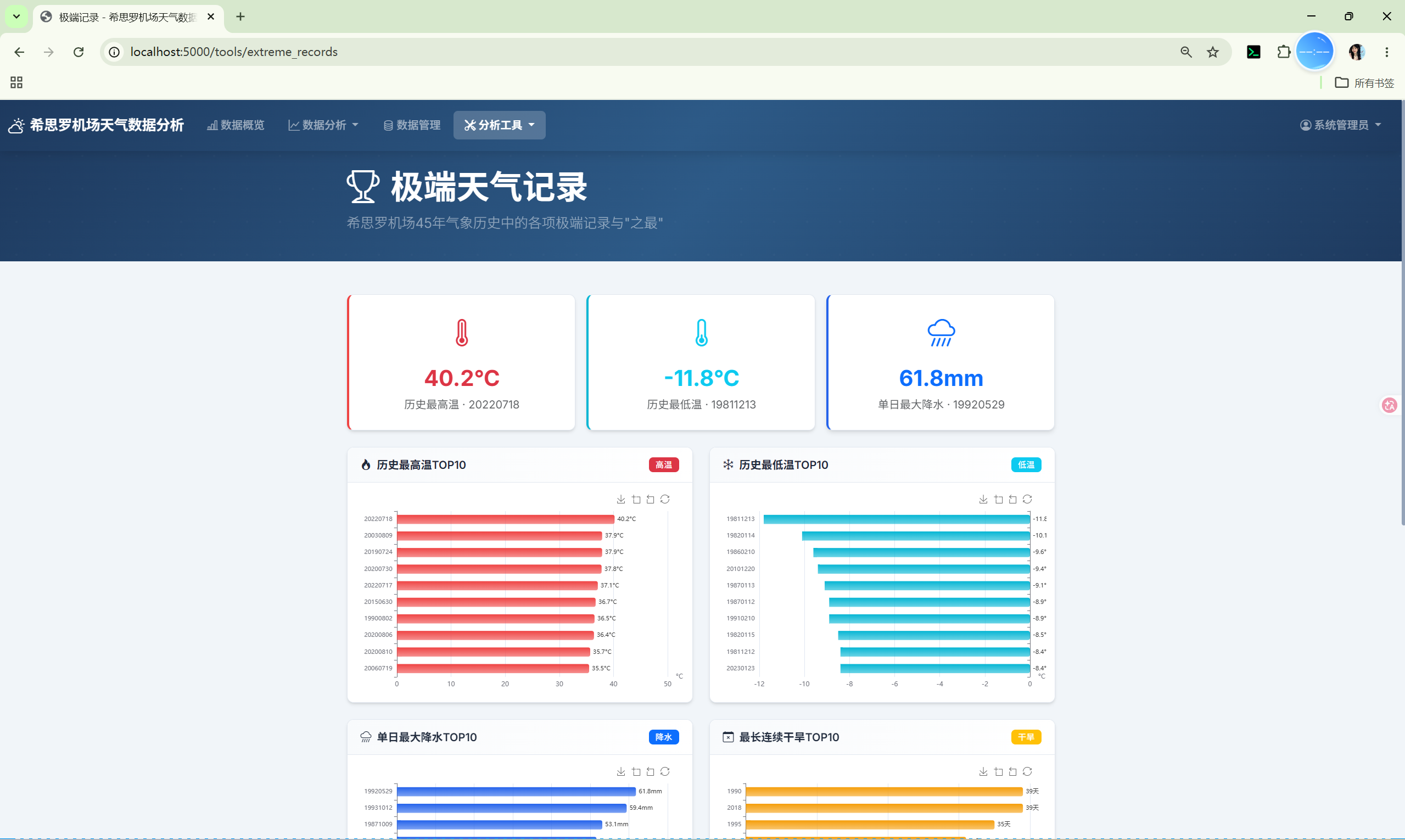

6.3.5 极端记录

3 个极值概览卡片（历史最高温、最低温、单日最大降水）
6 个 TOP10 排行榜：高温、低温、单日降水、最长连续干旱、最湿年份、最晴朗年份

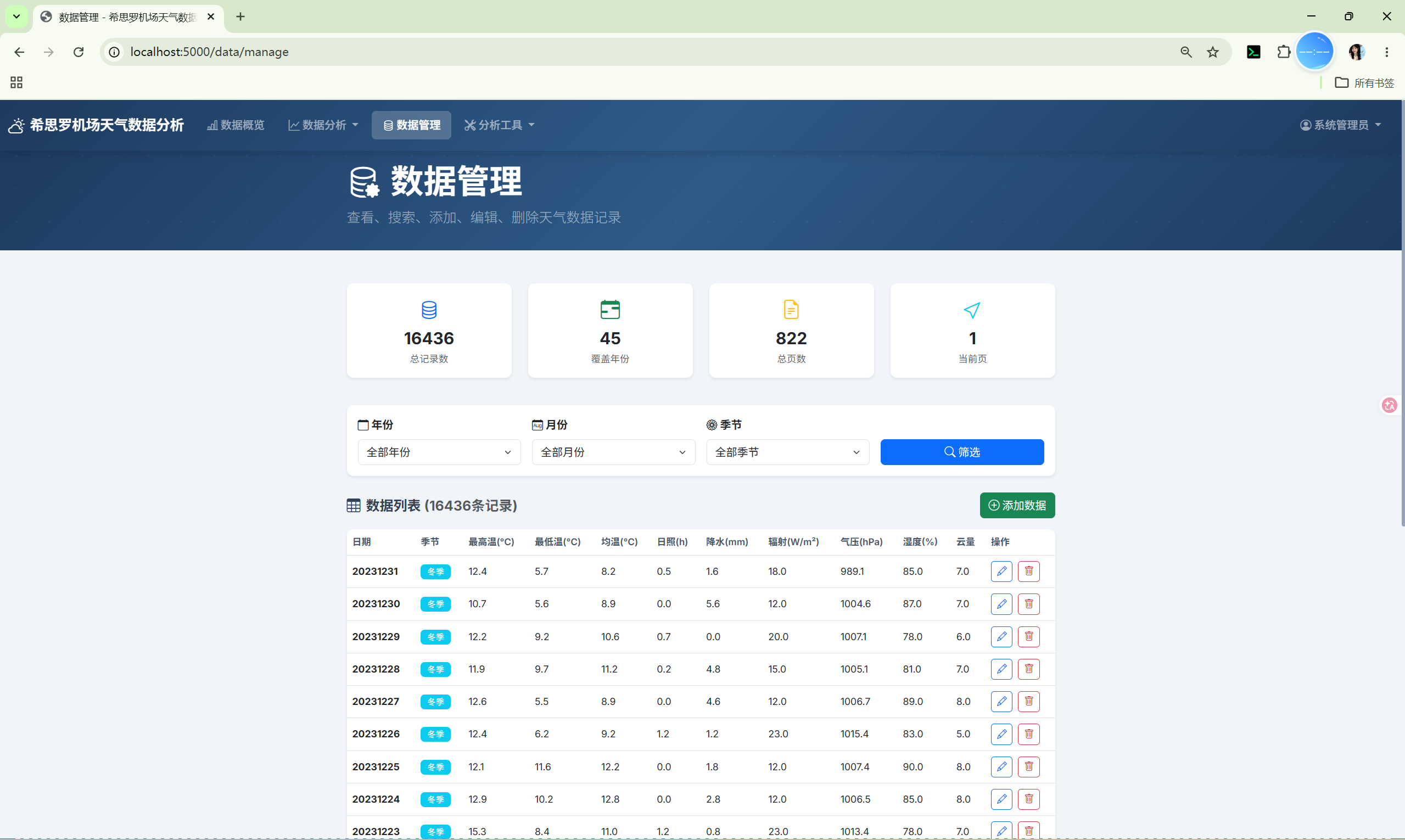

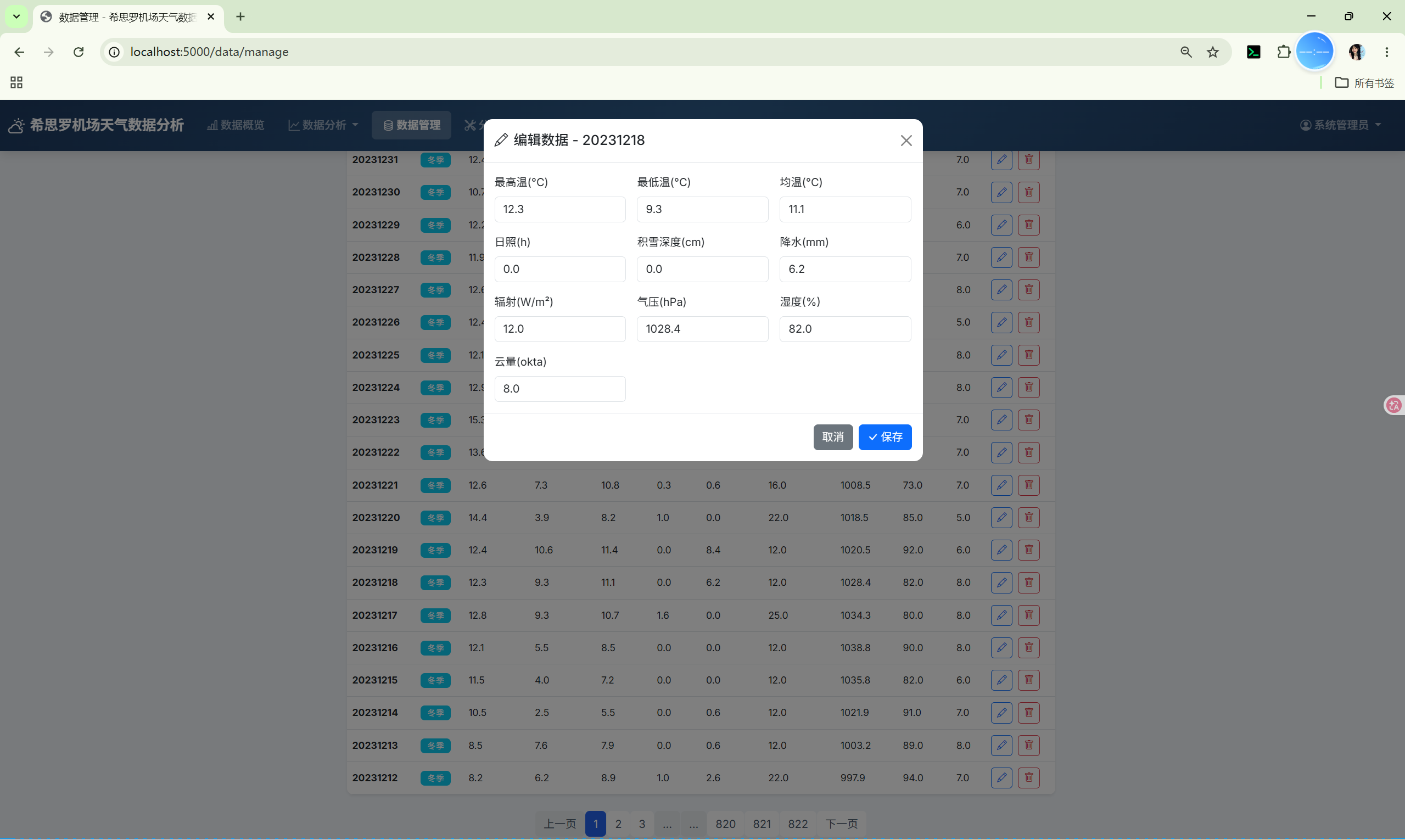

6.4 数据管理（管理员）

分页表格展示（每页 20 条），支持按年份/月份/季节筛选
新增数据：日期自动解析年月日和季节
编辑数据：修改温度、降水、日照等 10 个气象指标
删除数据：单条删除

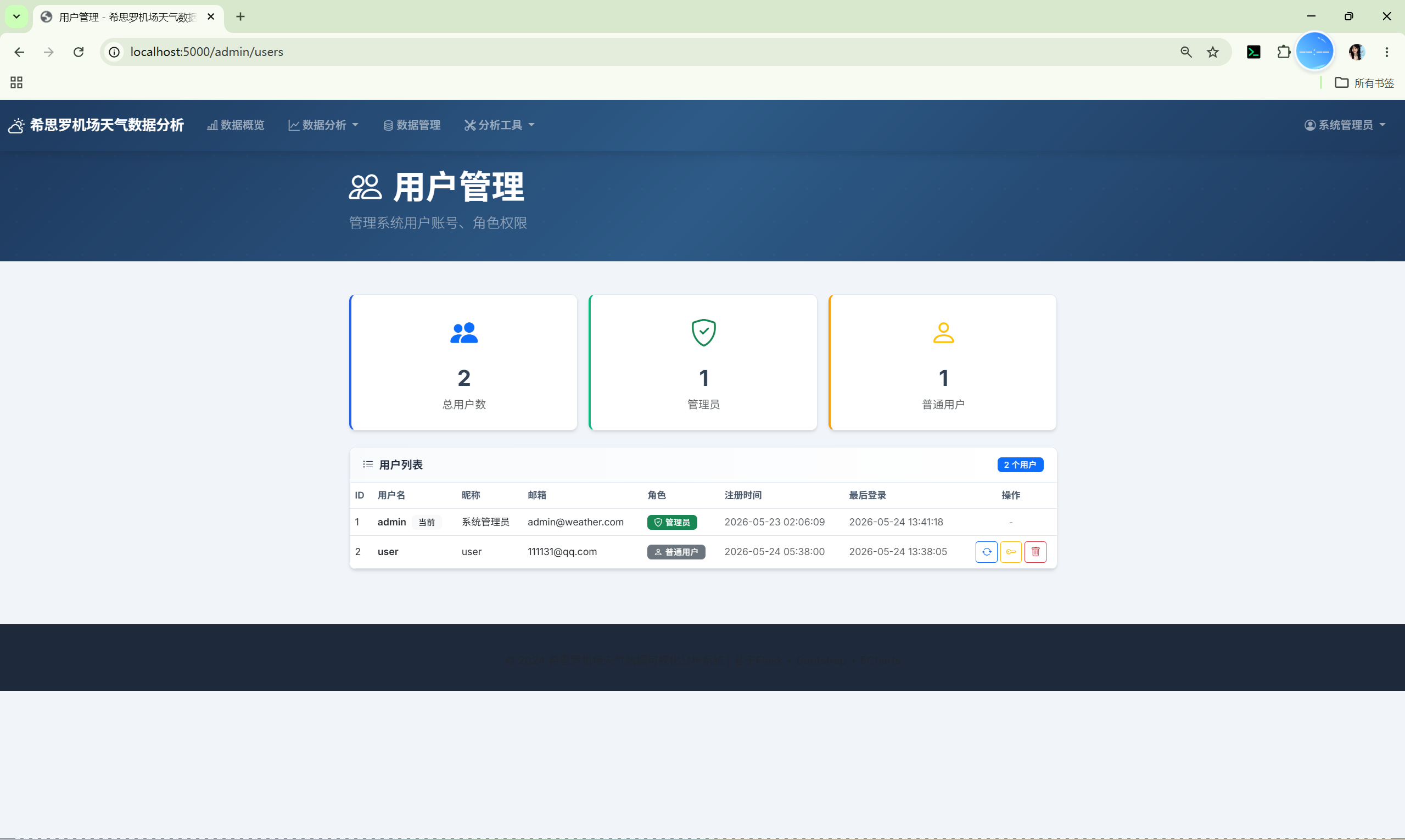

6.5 用户管理（管理员）

统计卡片：总用户数、管理员数、普通用户数
用户列表：显示用户名、昵称、邮箱、角色、注册时间、最后登录
操作：切换角色（admin/user）、重置密码（重置为 123456）、删除用户
安全限制：不能删除自己、不能修改自己的角色

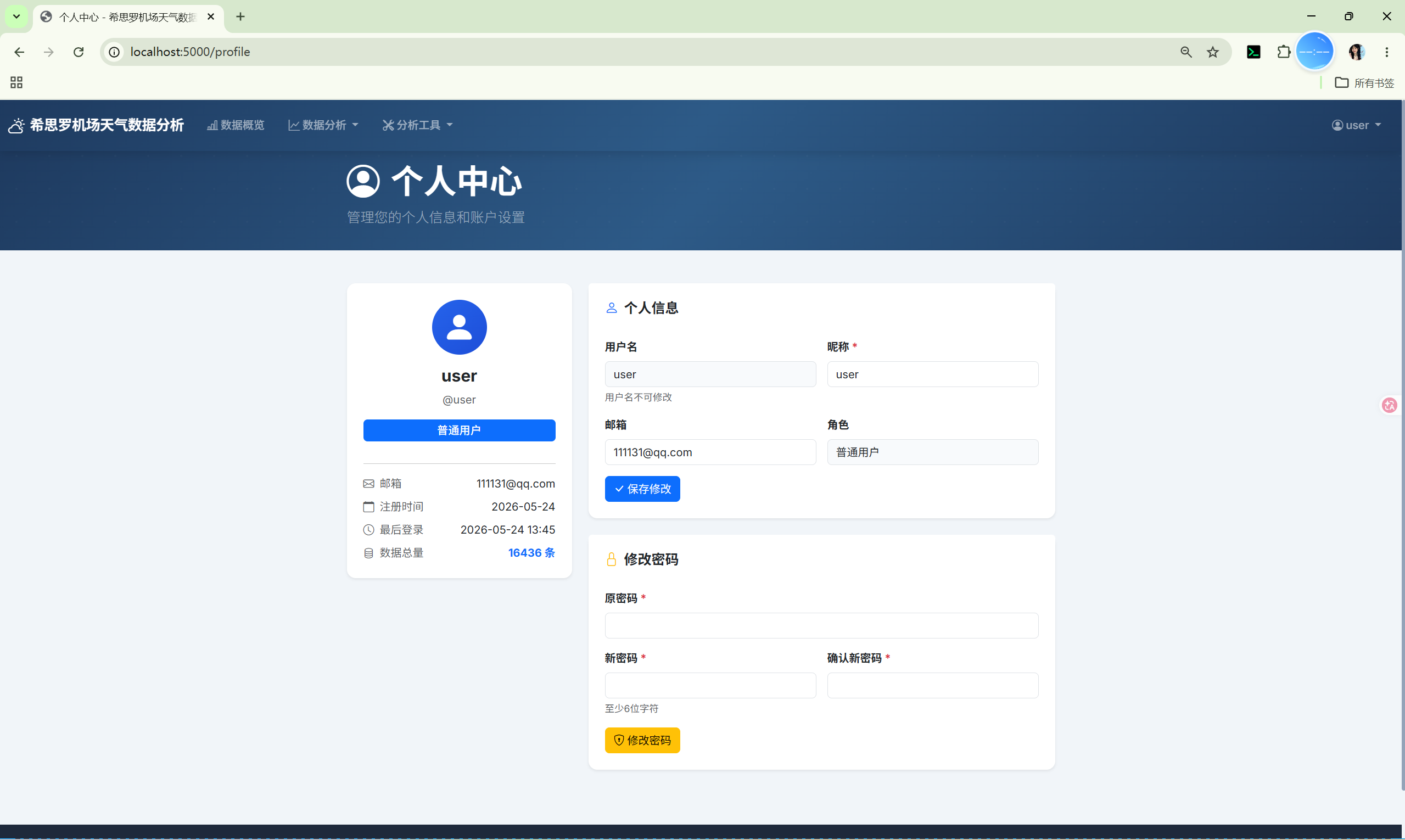

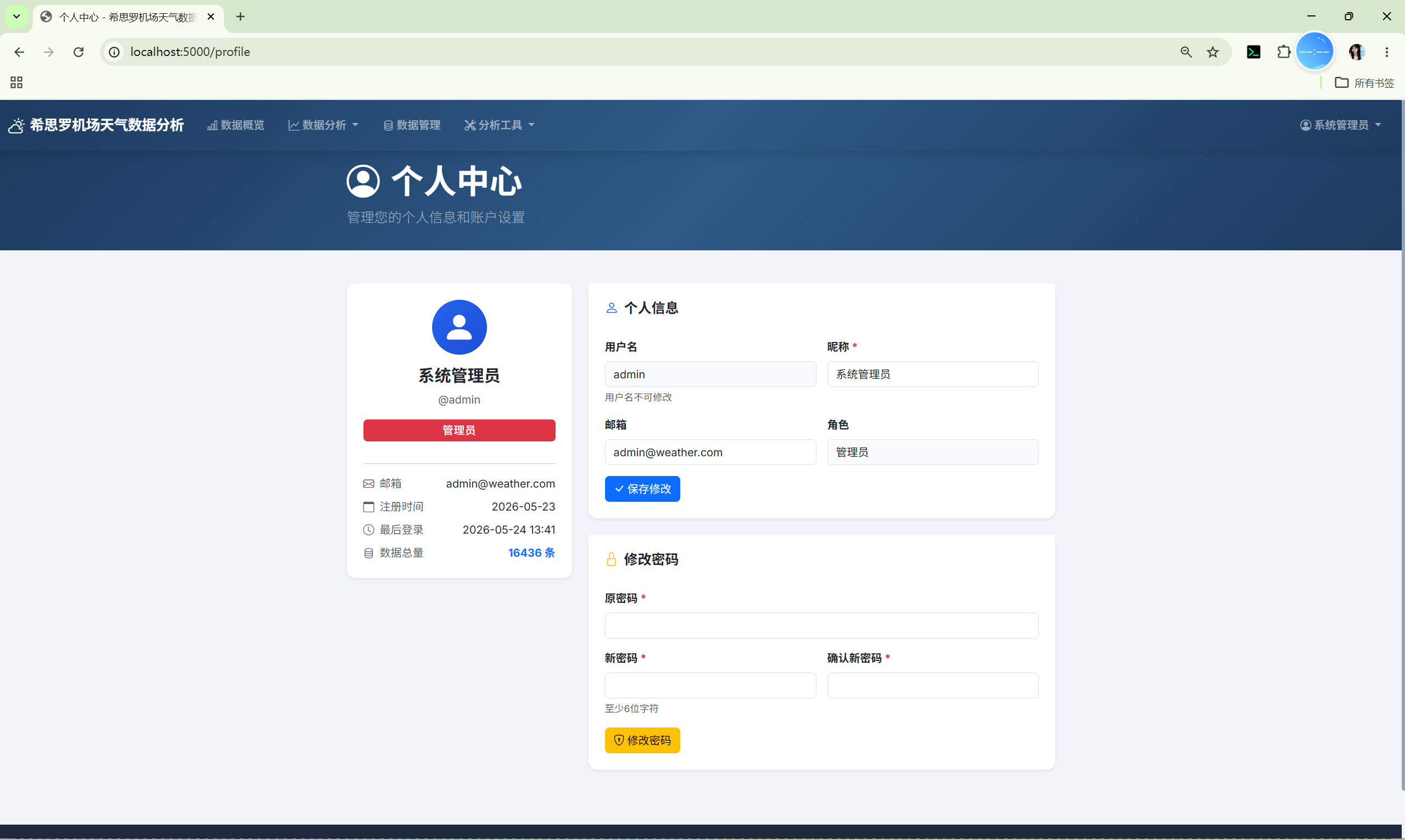

6.6 个人中心

查看个人信息（用户名、昵称、邮箱、角色、注册时间）
修改昵称和邮箱
修改密码（需验证原密码）

七、部署与运行

7.1 环境要求

Python 3.8+
pip (Python 包管理器)

7.2 依赖安装

bash 复制代码

pip install flask numpy

sqlite3、csv、io、os、random、functools、datetime 为 Python 标准库，无需额外安装。werkzeug 随 Flask 一起安装。

7.3 数据库初始化

首次运行时，系统检测到 weather.db 不存在会自动调用 init_db.py 初始化数据库。也可手动执行：

bash 复制代码

python init_db.py

该脚本会：

创建 users 表并插入默认管理员 (admin / admin123)
创建 weather 表及索引
从 CSV 文件导入 16,436 条气象记录

7.4 启动应用

bash 复制代码

python app.py

默认监听 0.0.0.0:5000，浏览器访问 http://localhost:5000

7.5 默认账号

角色	用户名	密码
管理员	admin	admin123

八、安全设计

8.1 认证与会话

基于 Flask session 的服务端会话管理
密码使用 Werkzeug 的 generate_password_hash (pbkdf2:sha256) 加密存储
支持"记住我"功能（控制 session 是否持久化）

8.2 权限控制

路由级权限：login_required 和 admin_required 装饰器
模板级权限：Jinja2 条件渲染隐藏无权菜单
API 端点暂无权限限制（仅需登录即可访问数据 API）

8.3 输入校验

注册：用户名长度 3-20 字符、密码不少于 6 位、两次密码一致、用户名唯一性检查
数据管理：日期格式校验、数值类型安全转换（parse_float 函数）

8.4 SQL 注入防护

所有 SQL 查询使用参数化占位符 ?，避免字符串拼接
data_manage 的筛选条件通过白名单字段构建

九、设计规范

9.1 配色方案

用途	色值	说明
主色	`#2563eb`	蓝色，用于按钮、链接、图表主色
成功	`#10b981`	绿色，用于成功提示
危险	`#ef4444`	红色，用于错误、高温
警告	`#f59e0b`	橙色，用于警告、日照
信息	`#06b6d4`	青色，用于低温、信息
背景	`#f1f5f9`	浅灰，页面底色
深色	`#1e293b`	导航栏、页脚

9.2 圆角规范

卡片/容器：12px
按钮：8px
Toast：14px
概览卡片：16px

9.3 响应式断点

断点	宽度	调整
大屏	> 992px	默认布局
中屏	≤ 992px	图表高度 350px，概览卡片上边距
小屏	≤ 768px	图表高度 300px，概览卡片 2 列
超小屏	≤ 576px	概览卡片 1 列，图表头部纵向排列

十、文件清单

文件	行数	职责
`app.py`	1123	Flask 主应用，路由 + API + 业务逻辑
`init_db.py`	130	数据库初始化，CSV 导入
`style.css`	450	全局样式
`charts.js`	54	ECharts 通用工具函数
`base.html`	178	基础布局模板
`index.html`	287	首页
`login.html`	~150	登录页（独立模板）
`register.html`	~170	注册页（独立模板）
`profile.html`	~120	个人中心
`data_manage.html`	~180	数据管理
`admin_users.html`	~100	用户管理
`analysis_temperature.html`	~200	温度分析
`analysis_precipitation.html`	~110	降水分析
`analysis_sunshine.html`	~150	日照分析
`analysis_comprehensive.html`	~180	综合气象
`analysis_advanced.html`	~170	深度分析
`tools_date_query.html`	~130	日期查询
`tools_correlation.html`	~100	相关性矩阵
`tools_year_compare.html`	~120	年份对比
`tools_weather_calendar.html`	~110	天气日历
`tools_extreme_records.html`	~100	极端记录

153-基于FLask的英国希思罗机场天气数据可视化分析系统

希思罗机场天气数据可视化分析系统 --- 技术文档

一、项目概述

1.1 项目简介

1.2 技术栈

1.3 数据来源

二、项目结构

三、数据库设计

3.1 数据表 users --- 用户表

3.2 数据表 weather --- 气象数据表

3.3 数据导入流程

四、后端架构

4.1 核心模块 app.py

4.2 权限控制

4.3 API 端点汇总

数据概览（1 个）

温度分析（7 个）

降水分析（6 个）

日照与辐射（5 个）

综合气象（7 个）

深度分析（7 个）

分析工具（6 个）

五、前端架构

5.1 页面体系

5.2 基础布局 base.html

5.3 登录/注册页

5.4 图表通用工具 charts.js

5.5 全局样式 style.css

5.6 图表清单（共 31 个）

温度分析页（7 个）

降水分析页（6 个）

综合气象页（7 个）

深度分析页（6 个）

首页预览（3 个）

工具页面图表（8 个）

六、功能模块详解

6.1 数据概览（首页）

6.2 五大分析模块

6.3 分析工具

6.3.1 日期查询

6.3.2 相关性矩阵

6.3.3 年份对比

6.3.4 天气日历

6.3.5 极端记录

6.4 数据管理（管理员）

6.5 用户管理（管理员）

6.6 个人中心

七、部署与运行

7.1 环境要求

7.2 依赖安装

7.3 数据库初始化

7.4 启动应用

7.5 默认账号

八、安全设计

8.1 认证与会话

8.2 权限控制

8.3 输入校验

8.4 SQL 注入防护

九、设计规范

9.1 配色方案

9.2 圆角规范

9.3 响应式断点

十、文件清单

3.1 数据表 `users` --- 用户表

3.2 数据表 `weather` --- 气象数据表

4.1 核心模块 `app.py`

5.2 基础布局 `base.html`

5.4 图表通用工具 `charts.js`

5.5 全局样式 `style.css`
