Linux字符设备驱动开发（五）：PWM调光——实现LED亮度控制与呼吸灯效果

前言

在上一篇文章中，我们通过GPIO子系统点亮和熄灭开发板上的LED，但这只是最简单的开关控制。如果想让LED像手机呼吸灯一样平滑地明暗变化，就需要用到一个更强大的外设------PWM（脉宽调制）。

本文将利用PWM子系统实现LED的亮度调节，从零编写一个可设置占空比的字符设备驱动，并通过一个Shell脚本在应用层实现流畅的呼吸灯效果。你将掌握：

PWM的基本原理与Linux PWM子系统
设备树中PWM节点的配置
pwm_apply_state等新版API的使用
如何在驱动中根据用户输入动态调整占空比
应用层脚本实现呼吸灯

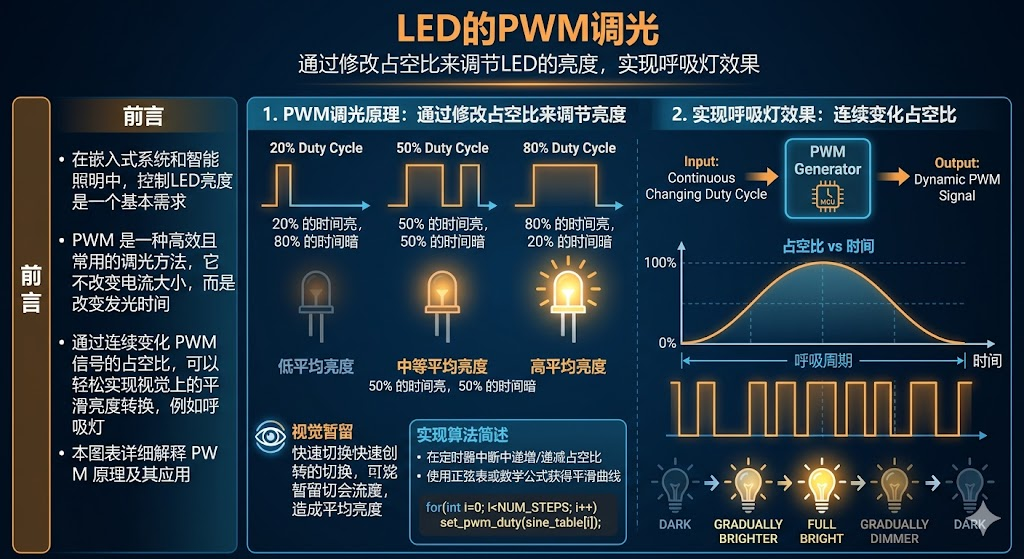

一、PWM子系统简介

1.1 什么是PWM？

PWM（Pulse Width Modulation，脉宽调制）是一种对模拟信号电平进行数字编码的方法。它由**周期（Period）和占空比（Duty Cycle）**两个核心参数决定：

复制代码

周期 T = 高电平时间 + 低电平时间
占空比 = 高电平时间 / 周期 × 100%

通过调整占空比，可以等效地改变输出电压的平均值，从而控制LED的亮度、电机的转速等。

1.2 Linux PWM子系统

Linux内核提供了统一的PWM框架，包含两个层次：

PWM控制器驱动（芯片原厂实现）：操作硬件寄存器，向上层提供标准接口。
PWM消费者接口 （我们写驱动时使用）：通过<linux/pwm.h>中的API申请和使用PWM通道。

常用API（新版）：

函数	作用
`pwm_get(dev, con_id)`	从设备树获取PWM设备描述符
`pwm_put(pwm)`	释放PWM设备
`pwm_init_state(pwm, &state)`	用设备树参数初始化一个PWM状态
`pwm_apply_state(pwm, &state)`	应用新的PWM状态（周期、占空比、极性等）

旧版API （如pwm_config()、pwm_enable()）在较新内核中已标记为废弃，推荐统一使用pwm_apply_state()。

二、设计思路

本文以韦东山课程常用的i.MX6ULL 开发板为例，使用PWM3外设控制一个LED（假设LED连接在PWM3的输出引脚上）。驱动设计如下：

在设备树中添加一个pwm-led节点，引用pwm3控制器。
驱动采用platform_driver架构，与设备树节点匹配。
在probe中获取PWM设备，设置默认周期为50000ns（20kHz），初始占空比为0（LED熄灭）。
通过/dev/pwmled设备节点向用户空间提供接口：写入0~100的百分比数字设置占空比，读取时返回当前百分比。
应用层通过Shell脚本循环调整占空比，产生呼吸灯效果。

三、设备树修改

3.1 确认PWM引脚

查看原理图，找到接有LED的PWM引脚。以i.MX6ULL开发板为例，PWM3 通常用于LCD背光，但如果LED硬件连接到了PWM3引脚，就可以使用。假设LED连接在PWM3输出引脚上，对应GPIO为GPIO1_IO04或GPIO4_IO01等（取决于具体板子）。设备树中需确保该引脚未被其他功能占用。

3.2 添加PWM LED设备树节点

在板级设备树文件中添加如下节点（确保文件头部包含<dt-bindings/pwm/pwm.h>以使用PWM_POLARITY_INVERTED等宏）：

dts 复制代码

/ {
    pwm_led {
        compatible = "yourname,pwm-led";
        pwms = <&pwm3 0 50000>;   /* 使用pwm3，通道0，周期50000ns */
        status = "okay";
    };
};

属性说明：

compatible：与驱动中的of_match_table匹配。
pwms：指定PWM控制器、通道号和默认周期（单位纳秒）。50000ns = 20kHz，这是人眼不闪烁的合适频率。
注意：某些旧设备树可能还需要显式配置引脚复用（pinctrl），这里假设内核已默认配置好。如果LED不亮，请检查引脚复用设置。

重新编译设备树并替换后重启开发板。

四、驱动代码实现

新建pwmled_drv.c，完整代码如下。所有错误处理路径均严格编写，并使用了新版pwm_apply_state()。

c 复制代码

/*
 * pwmled_drv.c
 * PWM LED 字符设备驱动。
 * 使用 platform_driver 匹配设备树节点，通过 pwm_apply_state() 控制占空比。
 * 设备节点 /dev/pwmled：写入 0-100 百分比控制亮度，读取返回当前百分比。
 * 作者：[你的ID]
 * 适配内核：Linux 5.x (4.x 亦可)
 * 参考开发板：i.MX6ULL（韦东山课程配套板）
 */

#include <linux/module.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/uaccess.h>
#include <linux/platform_device.h>
#include <linux/pwm.h>              /* PWM API */
#include <linux/of.h>

#define DEVICE_NAME "pwmled"
#define CLASS_NAME  "pwmled_class"

/* 默认周期 50000ns (20kHz)，占空比范围 0 ~ period */
#define PWM_PERIOD_NS  50000

static dev_t dev_num;
static struct cdev my_cdev;
static struct class *my_class;
static struct device *my_device;

static struct pwm_device *led_pwm;   /* PWM设备描述符 */
static u32 current_duty_ns;          /* 当前占空比（纳秒） */

/* 打开设备 */
static int pwmled_open(struct inode *inode, struct file *file)
{
    pr_info("pwmled: device opened\n");
    return 0;
}

/* 关闭设备 */
static int pwmled_release(struct inode *inode, struct file *file)
{
    pr_info("pwmled: device closed\n");
    return 0;
}

/* 读取当前占空比百分比（0 - 100） */
static ssize_t pwmled_read(struct file *file, char __user *buf,
                           size_t count, loff_t *f_pos)
{
    char kbuf[8];
    int percent;
    int len;

    percent = (current_duty_ns * 100) / PWM_PERIOD_NS;
    len = snprintf(kbuf, sizeof(kbuf), "%d\n", percent);

    if (*f_pos >= len)
        return 0;      /* EOF */

    if (copy_to_user(buf, kbuf, len))
        return -EFAULT;

    *f_pos += len;
    return len;
}

/* 写入占空比百分比：接收 "0" ~ "100" 的数字字符串 */
static ssize_t pwmled_write(struct file *file, const char __user *buf,
                            size_t count, loff_t *f_pos)
{
    char kbuf[8] = {0};
    unsigned long percent;
    int ret;
    struct pwm_state state;

    if (count > 7)
        count = 7;      /* 最多允许输入 "100" + 换行 = 4字节，7已足够 */

    if (copy_from_user(kbuf, buf, count))
        return -EFAULT;

    ret = kstrtoul(kbuf, 0, &percent);
    if (ret < 0) {
        pr_warn("pwmled: invalid input, not a number\n");
        return -EINVAL;
    }

    if (percent > 100) {
        pr_warn("pwmled: percentage out of range (0-100)\n");
        return -EINVAL;
    }

    /* 计算占空比纳秒值 */
    current_duty_ns = (PWM_PERIOD_NS * percent) / 100;

    /* 获取当前PWM状态，修改占空比并应用 */
    pwm_get_state(led_pwm, &state);
    state.duty_cycle = current_duty_ns;
    state.enabled = (current_duty_ns > 0);  /* 占空比为0时关闭PWM输出 */
    ret = pwm_apply_state(led_pwm, &state);
    if (ret) {
        pr_err("pwmled: pwm_apply_state failed\n");
        return -EFAULT;
    }

    pr_info("pwmled: set duty = %lu%% (%u ns)\n", percent, current_duty_ns);
    return count;
}

static struct file_operations pwmled_fops = {
    .owner   = THIS_MODULE,
    .open    = pwmled_open,
    .release = pwmled_release,
    .read    = pwmled_read,
    .write   = pwmled_write,
};

/* ---------------- platform_driver 部分 ---------------- */

static int pwmled_probe(struct platform_device *pdev)
{
    int ret;
    struct device *dev = &pdev->dev;
    struct pwm_state state;

    pr_info("pwmled: probe called\n");

    /* 1. 获取PWM设备 */
    led_pwm = pwm_get(dev, NULL);
    if (IS_ERR(led_pwm)) {
        pr_err("pwmled: failed to get pwm device\n");
        return PTR_ERR(led_pwm);
    }

    /* 2. 初始化PWM状态：周期固定，占空比0（LED灭） */
    pwm_init_state(led_pwm, &state);
    state.period = PWM_PERIOD_NS;
    state.duty_cycle = 0;
    state.enabled = true;    /* 使能PWM输出，占空比0时LED熄灭 */
    ret = pwm_apply_state(led_pwm, &state);
    if (ret) {
        pr_err("pwmled: pwm_apply_state failed\n");
        pwm_put(led_pwm);
        return ret;
    }
    current_duty_ns = 0;

    /* 3. 动态分配设备号 */
    ret = alloc_chrdev_region(&dev_num, 0, 1, DEVICE_NAME);
    if (ret < 0) {
        pr_err("pwmled: alloc_chrdev_region failed\n");
        goto err_alloc;
    }

    /* 4. 初始化cdev */
    cdev_init(&my_cdev, &pwmled_fops);
    my_cdev.owner = THIS_MODULE;
    ret = cdev_add(&my_cdev, dev_num, 1);
    if (ret) {
        pr_err("pwmled: cdev_add failed\n");
        goto err_cdev_add;
    }

    /* 5. 创建class和设备节点 */
    my_class = class_create(THIS_MODULE, CLASS_NAME);
    if (IS_ERR(my_class)) {
        pr_err("pwmled: class_create failed\n");
        ret = PTR_ERR(my_class);
        goto err_class_create;
    }

    my_device = device_create(my_class, dev, dev_num, NULL, DEVICE_NAME);
    if (IS_ERR(my_device)) {
        pr_err("pwmled: device_create failed\n");
        ret = PTR_ERR(my_device);
        goto err_device_create;
    }

    pr_info("pwmled: /dev/%s created, period=%u ns\n", DEVICE_NAME, PWM_PERIOD_NS);
    return 0;

err_device_create:
    class_destroy(my_class);
err_class_create:
    cdev_del(&my_cdev);
err_cdev_add:
    unregister_chrdev_region(dev_num, 1);
err_alloc:
    /* 安全关闭PWM：获取当前状态，禁用后再释放 */
    pwm_get_state(led_pwm, &state);
    state.enabled = false;
    pwm_apply_state(led_pwm, &state);
    pwm_put(led_pwm);
    return ret;
}

static int pwmled_remove(struct platform_device *pdev)
{
    struct pwm_state state;

    /* 关闭PWM输出并释放资源 */
    pwm_get_state(led_pwm, &state);
    state.enabled = false;
    pwm_apply_state(led_pwm, &state);

    device_destroy(my_class, dev_num);
    class_destroy(my_class);
    cdev_del(&my_cdev);
    unregister_chrdev_region(dev_num, 1);
    pwm_put(led_pwm);

    pr_info("pwmled: module unloaded\n");
    return 0;
}

/* 设备树匹配表 */
static const struct of_device_id pwmled_of_match[] = {
    { .compatible = "yourname,pwm-led" },
    { }
};
MODULE_DEVICE_TABLE(of, pwmled_of_match);

static struct platform_driver pwmled_driver = {
    .probe  = pwmled_probe,
    .remove = pwmled_remove,
    .driver = {
        .name           = "pwmled",
        .owner          = THIS_MODULE,
        .of_match_table = pwmled_of_match,
    },
};

module_platform_driver(pwmled_driver);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("A PWM LED character device driver");
MODULE_VERSION("1.0");

代码关键点：

pwm_get(dev, NULL)：获取设备树pwms属性指定的PWM资源。
pwm_init_state() + 手动修改state.period和state.duty_cycle后调用pwm_apply_state()，这是标准的初始化流程。
写函数中将百分比转换为纳秒占空比，并仅在占空比大于0时使能输出（节能）。
错误路径使用goto进行完整清理，并确保PWM输出关闭；关闭时先通过pwm_get_state获取当前状态再禁用，避免未初始化字段。

五、Makefile

makefile 复制代码

# Makefile for pwmled

KERNEL_DIR := /lib/modules/$(shell uname -r)/build
PWD := $(shell pwd)

obj-m := pwmled_drv.o

all:
	make -C $(KERNEL_DIR) M=$(PWD) modules

clean:
	make -C $(KERNEL_DIR) M=$(PWD) clean

交叉编译时设置ARCH和CROSS_COMPILE环境变量，同前几篇文章。

六、测试与验证

6.1 加载驱动

将pwmled_drv.ko拷贝到开发板，执行：

bash 复制代码

insmod pwmled_drv.ko

查看日志：

bash 复制代码

dmesg | tail
# pwmled: probe called
# pwmled: /dev/pwmled created, period=50000 ns

6.2 确认设备节点

bash 复制代码

ls -l /dev/pwmled
# crw------- 1 root root 238, 0 ...
chmod 666 /dev/pwmled

6.3 手动控制亮度

bash 复制代码

echo 0 > /dev/pwmled    # 熄灭
echo 25 > /dev/pwmled   # 25% 亮度
echo 50 > /dev/pwmled   # 半亮
echo 100 > /dev/pwmled  # 最亮

观察LED亮度变化。读取当前百分比：

bash 复制代码

cat /dev/pwmled
# 输出当前设置值，例如 50

6.4 呼吸灯脚本

编写breath.sh，通过循环平滑改变占空比来实现呼吸效果。

bash 复制代码

#!/bin/bash

DEV="/dev/pwmled"
STEP=2          # 每次变化的百分比步长
INTERVAL=0.02   # 每次变化的间隔（秒）

echo "Starting breath effect on $DEV..."
while true; do
    # 从0渐亮到100
    for ((i=0; i<=100; i+=STEP)); do
        echo $i > $DEV
        sleep $INTERVAL
    done
    # 从100渐暗到0
    for ((i=100; i>=0; i-=STEP)); do
        echo $i > $DEV
        sleep $INTERVAL
    done
done

赋予执行权限并运行：

bash 复制代码

chmod +x breath.sh
./breath.sh

你将看到LED像呼吸一样平滑地亮灭。按Ctrl+C停止脚本后，可以手动设置占空比。

如果开发板的sleep命令不支持小数（例如某些busybox版本），可将sleep $INTERVAL替换为usleep 20000（20000微秒 = 0.02秒）。

6.5 卸载驱动

bash 复制代码

rmmod pwmled_drv

LED自动熄灭，/dev/pwmled消失。

七、常见问题排查

insmod报错Unknown symbol pwm_apply_state

内核可能未开启PWM子系统或API版本过旧。检查内核配置CONFIG_PWM=y，或尝试使用旧版API（pwm_config + pwm_enable）。
LED不亮，但驱动加载成功
- 确认设备树中的PWM通道与实际硬件连接一致。
- 检查引脚复用（pinctrl）是否已配置为PWM功能。
- 用示波器测量PWM引脚是否有波形输出。
占空比设置与亮度不对应

检查LED的硬件极性：若LED为共阳连接，则有效电平为低，需要在设备树pwms属性中设置第三参数为PWM_POLARITY_INVERTED（如<&pwm3 0 50000 PWM_POLARITY_INVERTED>），并在驱动中设置state.polarity = PWM_POLARITY_INVERTED。
呼吸灯闪烁不连贯

Shell脚本中的sleep精度有限，若间隔过长会导致可见的阶梯变化。可改用C语言程序调用usleep()，或在内核空间使用定时器直接实现平滑渐变（但增加驱动复杂度）。

八、总结与下篇预告

本文通过PWM子系统实现了LED亮度的动态调节，并配合简单脚本完成了经典的呼吸灯效果。从GPIO的数字开关到PWM的模拟控制，我们的硬件操控能力又上了一个台阶。

下篇预告 ：在实际项目中，驱动往往需要同时处理多种外设，并传递更丰富的数据。下一篇我们将探索I2C子系统，驱动一个常见的I2C传感器（如MPU6050或AT24C02 EEPROM），学习如何在内核中与I2C设备通信并暴露数据给用户空间。敬请期待！

如果本文对你有帮助，欢迎点赞、收藏、关注。有任何技术疑问，欢迎在评论区留言交流！
