📄 论文解析：DUCPP ------ 当路不知道能不能走，让无人机先去探路

论文全名： Dynamic UGV-UAV Cooperative Path Planning in Uncertain Environments
发布时间： 2026年4月（arXiv:2604.25267v1）
机构： 北卡罗来纳大学夏洛特分校计算机科学系

一、问题背景：你以为走得通的路，走一半才发现是死路

想象一个灾后救援场景：地震过后，救援车必须穿越城市道路网络运送物资。城市地图是有的，但地图上存在的路，不代表现在能走------有的路段被建筑物碎石堵死，有的桥梁已经垮塌，有的积水过深无法通行。

问题的核心难在：

• 路能不能走，只有到了现场才知道。导航软件不知道，调度中心不知道，司机出发前也不知道。
• 如果走到一半发现断路，只能原路返回重规划，时间白白浪费
• 城市路网错综复杂，哪条路最值得先去探查，是个困难决策

这就是论文所研究的动态不确定环境下的 UGV-UAV 协同路径规划（Dynamic UGV-UAV Cooperative Path Planning，DUCPP）问题的出发点。

解题思路其实朴素而直觉------既然无人车在地面走路慢、探路受限，那就让无人机飞在前头先看清楚，再把信息实时传回给无人车，指导它选最优路线。

但"让无人机先探路"说起来简单，做起来有一连串问题：

• 道路那么多，无人机先探哪条？
• 无人车在走，无人机要飞去哪里探路才最有价值？
• 如果有多架无人机，怎么分工才不重复？
• 探路途中发现新的断路，双方如何实时调整？

DUCPP 正是对这一完整问题的系统性研究。

二、应用场景：不只是救灾，是一切"走之前不知道能不能走"的情形

应用场景	不确定性来源
灾害响应	地震、洪水、山火造成路段损毁，实时状态未知
应急物资运输	战时或极端天气下，公路网络动态损毁，驾驶员需实时引导
搜救行动	救援队需穿越废墟区，地面可通行性完全未知
军事后勤	敌方破坏或地雷封锁，部分路段状态危险或不可通行
极端天气下的配送	冰雪封路、洪涝积水，哪段路还能走只有实地确认才知道

值得注意的是，论文的方法也可以用于给人类驾驶员规划路线------无人机探路，无人车或人开的车跟随导航结果走。这让 DUCPP 的应用范围超出了纯机器人领域，具有实际的工程部署价值。

三、问题形式化：一张"地图上有坑"的图论问题

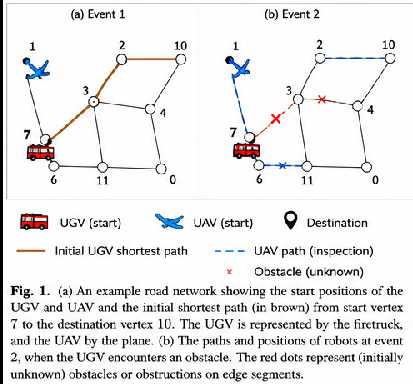

论文将道路网络建模为图 G = (V, E)，节点是路口，边是路段。每条边有一个存在概率（existence probability，范围 0.6, 1.0），表示这条路可通行的可能性。

关键的建模细节有几点，很有现实意义：

不到现场不知道 ：边的状态（通/断）只有当 UGV 或 UAV 实际到达损毁点时才会被发现，而损毁点可能在路段中间，不一定在节点处。这比经典的"加拿大旅行者问题"（CTP）更贴近现实------CTP 假设到达节点就能知道所有邻边状态，而 DUCPP 要求真正"到达"才知道。

UGV 和 UAV 的移动方式不同：

• UGV 只能沿图的边行驶
• UAV 可以沿边飞行（探路），也可以在任意两点之间直线飞行（deadhead），后者让 UAV 能快速奔赴需要探查的路段

目标：最小化 UGV 到达目的地的总行驶时间（包括因断路绕行损失的时间）。

四、方法：六种策略，一场"谁更聪明"的比赛

论文设计了一套统一的框架，核心循环是：路径规划 → 边分配（给 UAV） → 行驶/巡查 → 发现新情况 → 重规划。在这个框架下，论文提出并比较了六种策略：

4.1 完美知识（Perfect Knowledge）------ 理论下界

假设所有路段状态预先已知，用 Dijkstra 找最短路径。这是任何策略都无法突破的理论最优下界，用来衡量其他策略的差距。

4.2 仅 UGV（UGV-only）------ 最笨的基线

没有无人机，UGV 靠自己走，遇到断路回头重规划。这是最差的情形，对应的是"没有空中支援的救援车"，也是所有 UAV 辅助策略对比的基准。

4.3 基于 Kemeny 常数（Kemeny Strategy）

从图论出发，预计算每条边的"重要性"------具体用的是一种基于 Kemeny 常数的边中心性指标：移除某条边后图的 Kemeny 常数越大，说明这条边越关键（一旦断了影响越大）。UAV 优先去探查 UGV 路径上重要性最高的未探边。

这个方法的缺点是 Kemeny 常数只在最开始计算一次，不随图更新而调整，灵活性有限。

4.4 基于 k 最短路径

用 Yen 算法找从当前位置到目的地的 k 条最短路，UAV 优先探查在这 k 条路中出现频率最高的未探边------出现次数越多，说明这条边越是"共同瓶颈"，探清楚价值越大。这个方法动态性更好，但计算量随 k 增大。

4.5 最大概率最短路（MPSP）

结合每条边的存在概率，找的不是单纯最短路，而是既短又最可能能走通的路径。UAV 专去探查路径上存在概率最低的边（最有可能断的那一条）。

这个策略在直觉上很合理：不确定性最高的边最值得先确认。

4.6 双向策略（Bidirectional）------ 论文的主角

这是论文最核心的创新策略，逻辑极其简洁：

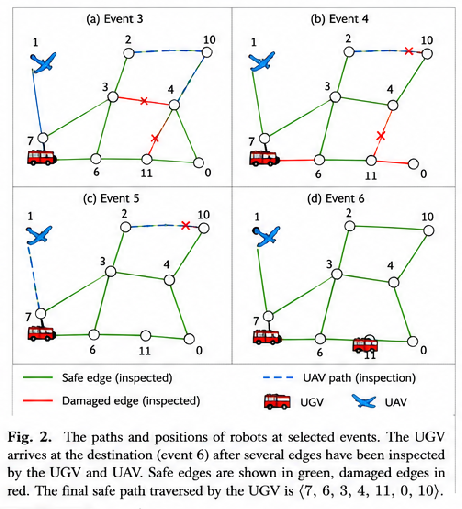

UGV 从起点向终点走；UAV 从终点端开始，沿 UGV 规划路径"反向"逐条探查。

UAV 从目的地附近开始探查，沿 UGV 的规划路径往回检查；UGV 同时从起点出发前进。两者"相向而行"，当两者汇合时，整条路径的关键路段都已经确认安全（或找到了备用路线）。

这个设计的聪明之处在于：

• UAV 通常从目的地附近的相邻边开始探查，这些边彼此连接，UAV 不需要长途奔袭，大幅减少了 UAV 的"空飞"时间
• 对比其他策略，UAV 经常需要飞去图的其他位置探查"高优先级"边，但飞过去就已经花了很多时间
• 计算复杂度低，和 Dijkstra 同量级 O((V+E)logV)

4.7 多 UAV 双向策略

将双向策略扩展到 k 架 UAV：用 Yen 算法找 k 条最短路，每架 UAV 从对应路径的终点反向探查，且每条边只分配一架 UAV，避免重复探查（同时假设飞不同高度规避碰撞）。

五、实验结果：数字告诉你双向策略赢在哪里

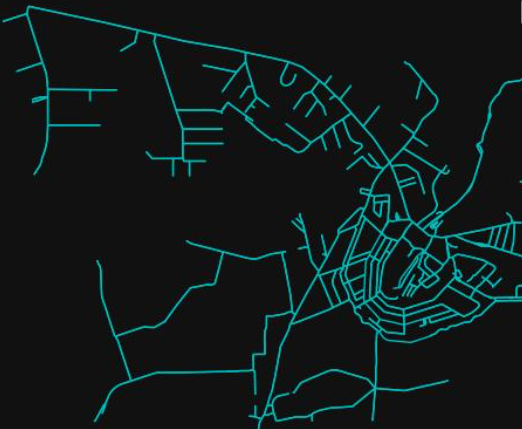

实验基于 OpenStreetMap 全球 50 大城市的真实路网，每个城市有小图（1km×1km）和大图（3km×3km），各随机生成 50 个实例，共计100 张路网 × 50 个实例 = 5000 个测试场景，规模可观。

部分关键结论（UAV 速度 40m/s，UGV 速度 20m/s）：

策略	东京（小图）UGV 用时	拉各斯（大图）UGV 用时
完美知识（下界）	8.9s	48.3s
仅 UGV	31.4s	317.4s
双向策略	21.1s	170.6s
7 架 UAV（双向）	17.2s	138.3s

双向策略在大图上相比仅 UGV 策略平均节省 38.4% 的行驶时间（UAV:UGV 速度比 2:1 时）；多 UAV 进一步压缩时间，但计算量随 UAV 数量显著上升。

特别有意思的一个趋势：地图越大，UAV 的优势越明显。大图中断路造成的绕行代价更高，UAV 提前探路的价值也更大。这也说明该方法在真实大城市场景中具有实际意义。

六、创新点：论文的新在哪里？

✦ 创新一：更现实的断路建模

与以往研究相比，DUCPP 明确区分了"边成本不确定"和"边完全不可通行"两种情况，并规定损毁点可能在路段中间而非节点处。这让问题更贴近真实灾害场景，也使得策略设计更有挑战性。

✦ 创新二：双向协同策略的设计

将经典双向搜索思路引入 UAV-UGV 多智能体场景，让 UAV 从终点反向探查这一设计，实现了"以最低飞行代价覆盖最关键路段"的效果。这个思路直觉清晰，但此前并没有人在 UAV 辅助 UGV 的场景中这样做过。

✦ 创新三：多策略系统比较

论文不是只提一个方法，而是设计并横向比较了 6 种策略（含两个基线），在时间效率和计算复杂度两个维度上进行全面评估，为后续研究提供了清晰的方法谱系。

✦ 创新四：多 UAV 扩展与分工机制

通过 k 条最短路 + 每条路分配一架 UAV 的设计，优雅地解决了多 UAV 的任务分配问题，保证无重复探查，且碰撞规避通过分配不同飞行高度简洁处理。

七、不足之处：诚实面对局限

⚠ 不足一：通信假设过于理想

论文假设无线通信无延迟、无丢包，UAV 发现的断路信息瞬间传达给 UGV。在实际灾害现场，通信基础设施往往受损，信号中断是常态而非例外。论文自己也承认这是需要解决的实际问题，但没有给出解决方案。

⚠ 不足二：UAV 没有能量限制

论文完全忽略了 UAV 的电池续航约束。现实中无人机的飞行时间通常只有 20-40 分钟，大城市路网探查任务可能远超这个时限。没有能量约束，多 UAV 的调度策略就是在一个简化的理想世界里运行。

⚠ 不足三：UAV 直线飞行假设

论文假设 UAV 可以在任意两点之间直线飞行（deadhead），但现实中存在禁飞区、建筑物、高压线等障碍，无人机不能随意直线穿越。这使得 UAV 的飞行时间估算可能系统性偏低。

⚠ 不足四：仅仿真，无实机验证

所有实验均为基于 OpenStreetMap 数据的数值仿真，没有在真实机器人上验证。路网是真实的，但传感器噪声、定位误差、实际通信延迟等工程因素均被完全屏蔽。

⚠ 不足五：单 UGV 假设限制了应用范围

论文只考虑一辆 UGV，而真实救灾场景中往往需要多辆车辆协同行动（多辆救援车、多辆物资运输车）。多 UGV 情境下如何分配有限的 UAV 资源，是一个更复杂但更实用的问题，本文没有涉及。

八、横向视角：与前三篇论文的定位对比

至此，四篇论文形成了一个有趣的全景图：

论文	关注点	核心问题
CoPCS	大规模任务分配	多 UAV 访问所有任务点，UGV 提供充电支持
学习加速轨迹规划	精确轨迹生成	如何快速生成满足动力学约束的交接轨迹
GA3T	感知数据基础	为野外协同感知研究提供真实多模态数据集
DUCPP（本文）	不确定路网导航	道路可通行性未知时，如何用 UAV 探路引导 UGV

DUCPP 的独特性在于它关注的是信息不确定性下的路网导航 ，而不是轨迹精度或任务分配效率。它研究的是一个图论意义上更纯粹的决策问题：在知道什么、不知道什么的约束下，如何最优地行动。

九、总结：一篇"土木工程师和算法工程师合写"的论文

DUCPP 解决的问题有一种朴实的工程气质------它不追求复杂的神经网络，不依赖大量训练数据，就是在一张图上想清楚：无人机应该先去探哪条边，才能让无人车少走弯路。

双向策略的胜出也印证了一个古老的算法智慧：有时候最优雅的解法，是从两头同时出发。

这篇论文真正的价值不在于方法有多复杂，而在于它把一个高度现实、高度紧迫的问题抽象清楚，并给出了可以直接实现、对比评估的多套方案。在灾害响应这个分秒必争的领域，这种扎实的工程导向研究，或许比很多精妙的理论工作更有落地可能。

十、代码实现

根据这篇论文 Dynamic UGV-UAV Cooperative Path Planning in Uncertain Environments 的描述，把它复现成一个可运行的 Python 仿真框架。

本质上是一个：

• 图搜索环境建模（road network graph）

• UGV状态机

• UAV巡检状态机

• 事件驱动动态重规划

• 多种策略切换：

  • UGV-only
  • Kemeny
  • k-shortest
  • MPSP
  • Bidirectional（论文最优）
  • Multi-UAV Bidirectional

---

工程目录

ducpp/
├── graph_env.py
├── vehicle.py
├── strategies.py
├── planner.py
├── experiments.py
└── main.py

安装依赖：

pip install networkx matplotlib numpy

---

1. graph_env.py

import networkx as nx
import random
import math


class RoadGraph:
    def __init__(self):
        self.G = nx.Graph()
        self.edge_info = {}

    def add_edge(self, u, v, length, damage_prob=0.2):
        self.G.add_edge(u, v, weight=length)

        key = self.norm(u, v)

        self.edge_info[key] = {
            "length": length,
            "real_damaged": random.random() < damage_prob,
            "status": "unknown"
        }

    def norm(self, u, v):
        return tuple(sorted((u, v)))

    def inspect_edge(self, u, v):
        e = self.norm(u, v)

        if self.edge_info[e]["real_damaged"]:
            self.edge_info[e]["status"] = "damaged"

            if self.G.has_edge(*e):
                self.G.remove_edge(*e)

            return False

        self.edge_info[e]["status"] = "safe"
        return True

    def shortest_path(self, start, goal):
        try:
            return nx.shortest_path(
                self.G,
                start,
                goal,
                weight="weight"
            )
        except:
            return None

    def path_cost(self, path):
        if not path:
            return math.inf

        cost = 0
        for i in range(len(path) - 1):
            cost += self.G[path[i]][path[i+1]]["weight"]

        return cost

---

2. vehicle.py

class UGV:
    def __init__(self, start, speed=20):
        self.start = start
        self.position = start
        self.speed = speed
        self.path = []

    def assign_path(self, path):
        self.path = path


class UAV:
    def __init__(self, start, speed=40):
        self.start = start
        self.position = start
        self.speed = speed
        self.inspect_target = None

    def assign_edge(self, edge):
        self.inspect_target = edge

---

3. strategies.py

UGV-only + Bidirectional + Multi-UAV

class Strategy:
    def __init__(self, graph, ugv, goal):
        self.graph = graph
        self.ugv = ugv
        self.goal = goal

    def find_path(self):
        raise NotImplementedError


class UGVOnlyStrategy(Strategy):
    def find_path(self):
        path = self.graph.shortest_path(
            self.ugv.position,
            self.goal
        )

        if not path:
            return False

        self.ugv.assign_path(path)
        return True


class BidirectionalStrategy(Strategy):
    def __init__(self, graph, ugv, uav, goal):
        super().__init__(graph, ugv, goal)
        self.uav = uav

    def find_path(self):
        path = self.graph.shortest_path(
            self.ugv.position,
            self.goal
        )

        if not path:
            return False

        self.ugv.assign_path(path)

        for i in range(len(path)-1, 0, -1):
            edge = (path[i], path[i-1])

            if self.graph.edge_info[
                self.graph.norm(*edge)
            ]["status"] == "unknown":

                self.uav.assign_edge(edge)
                break

        return True


class MultiUAVBidirectionalStrategy(Strategy):
    def __init__(self, graph, ugv, uavs, goal):
        super().__init__(graph, ugv, goal)
        self.uavs = uavs

    def find_path(self):
        path = self.graph.shortest_path(
            self.ugv.position,
            self.goal
        )

        if not path:
            return False

        self.ugv.assign_path(path)

        assigned = []

        idx = len(path)-1

        for uav in self.uavs:
            while idx > 0:
                edge = (path[idx], path[idx-1])

                if edge not in assigned:
                    uav.assign_edge(edge)
                    assigned.append(edge)
                    idx -= 1
                    break

                idx -= 1

        return True

4. planner.py

论文 Algorithm 1

import time


class DUCPPPlanner:
    def __init__(self, strategy):
        self.strategy = strategy
        self.total_travel_time = 0
        self.compute_time = 0

    def step(self):
        start = time.time()

        feasible = self.strategy.find_path()

        self.compute_time += time.time() - start

        if not feasible:
            return False

        if hasattr(self.strategy, "uav"):
            uav = self.strategy.uav

            if uav.inspect_target:
                self.strategy.graph.inspect_edge(
                    *uav.inspect_target
                )

        if hasattr(self.strategy, "uavs"):
            for uav in self.strategy.uavs:
                if uav.inspect_target:
                    self.strategy.graph.inspect_edge(
                        *uav.inspect_target
                    )

        ugv = self.strategy.ugv

        if len(ugv.path) > 1:
            nxt = ugv.path[1]

            safe = self.strategy.graph.inspect_edge(
                ugv.position,
                nxt
            )

            if safe:
                ugv.position = nxt

                self.total_travel_time += 1

        return ugv.position != self.strategy.goal

    def run(self):
        while self.step():
            pass

        return self.total_travel_time, self.compute_time

---

5. experiments.py

import random
import matplotlib.pyplot as plt
import numpy as np

from graph_env import RoadGraph
from vehicle import UGV, UAV
from strategies import *
from planner import DUCPPPlanner


def random_graph(n=20):
    g = RoadGraph()

    for i in range(n):
        for j in range(i+1, n):
            if random.random() < 0.18:
                g.add_edge(
                    i, j,
                    random.randint(1, 10),
                    damage_prob=0.25
                )

    return g


def run_trial(strategy_type):

    g = random_graph()

    start = 0
    goal = 15

    ugv = UGV(start)

    if strategy_type == "ugv":
        strategy = UGVOnlyStrategy(g, ugv, goal)

    elif strategy_type == "bi":
        strategy = BidirectionalStrategy(
            g, ugv, UAV(10), goal
        )

    else:
        strategy = MultiUAVBidirectionalStrategy(
            g, ugv,
            [UAV(10), UAV(11), UAV(12)],
            goal
        )

    planner = DUCPPPlanner(strategy)

    return planner.run()


def benchmark():
    names = ["UGV-only", "Bidirectional", "3-UAV"]

    travel = []
    compute = []

    for s in ["ugv", "bi", "multi"]:
        t = []
        c = []

        for _ in range(50):
            tt, cc = run_trial(s)
            t.append(tt)
            c.append(cc)

        travel.append(np.mean(t))
        compute.append(np.mean(c))

    return names, travel, compute


def plot_results():
    names, travel, compute = benchmark()

    plt.figure(figsize=(12, 5))

    plt.subplot(121)
    plt.bar(names, travel)
    plt.title("Average UGV Travel Time")

    plt.subplot(122)
    plt.bar(names, compute)
    plt.title("Average Computation Time")

    plt.tight_layout()
    plt.show()

6. main.py

from experiments import plot_results

plot_results()

---

运行

python main.py

和论文对应关系

论文模块	工程实现
Algorithm 1	DUCPPPlanner
Algorithm 2	step()
Algorithm 6	BidirectionalStrategy
Multiple UAV	MultiUAVBidirectionalStrategy
Section IV Results	benchmark()

进一步做科研复现

1. 接入真实地图

用OpenStreetMap 和 OSMnx

（1）OpenStreetMap（简称 OSM） 是一个全球性的开放协作地理数据库项目，旨在通过众包方式创建和维护免费的可编辑世界地图。其数据可被任何人自由使用、修改与分享，是众多地图应用和地理信息系统的基础数据来源。

链接：https://www.openstreetmap.org/

（2）OSMnx 是一个基于 Python 的开源库，用于从 OpenStreetMap 下载、建模、分析与可视化街道网络。它广泛应用于城市研究、交通规划、空间分析与可视化任务中，使研究者和开发者能轻松操作复杂的地理网络数据。

链接：https://osmnx.readthedocs.io/en/stable/

2. 替换为论文中的

• k-shortest paths
• MPSP
• Kemeny centrality

---

3. 可视化机器人动态运动

用：

• Matplotlib animation
• 或者ROS RViz
