常见硬件故障现象：不开机、死机、串口无输出
一、不开机（上电无任何反应）
真实现象实拍
特征： 插电后电源灯不亮、所有LED全灭、风扇不转、串口无任何输出 ，板子完全死寂。
常见硬件原因
1. 电源输入/保险丝故障
- 现象： USB/DC座虚焊、保险丝熔断、数据线断芯。

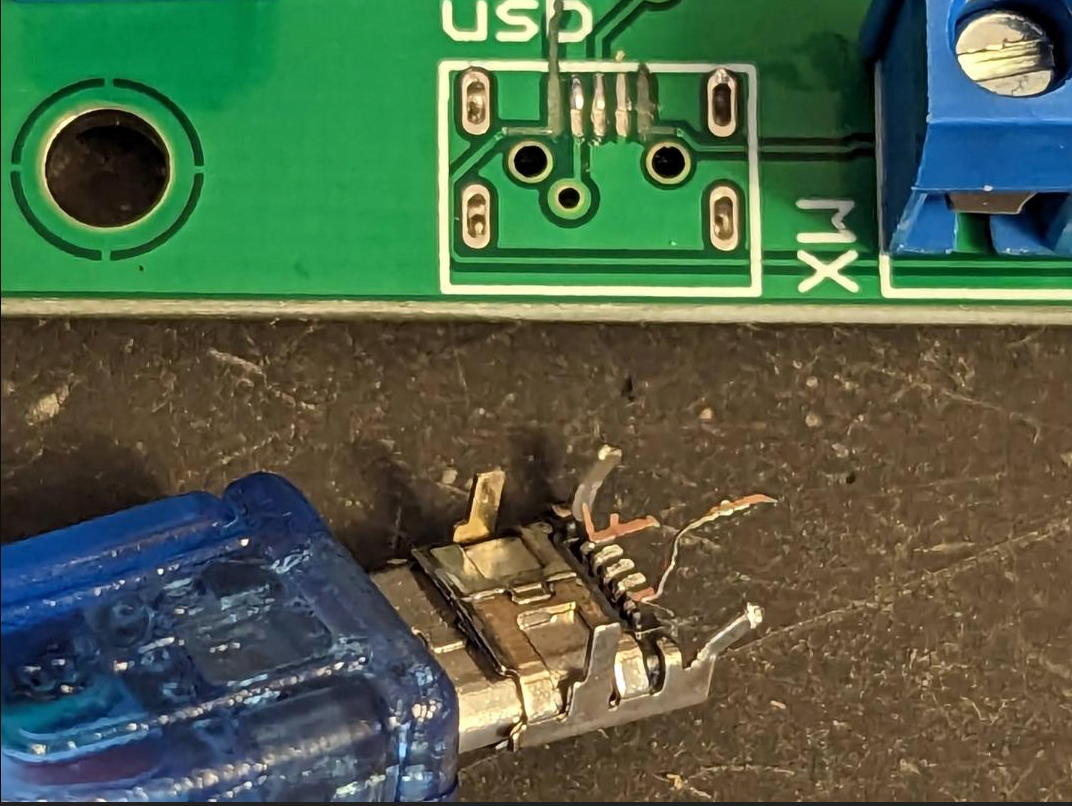

- 实拍： USB口引脚发黑、焊盘脱落；板上小保险丝（F1）烧断发黑。
2. LDO稳压芯片（AMS1117）烧毁/虚焊
- 现象： 输入5V正常，但无3.3V输出，芯片发烫、有焦味。
- 实拍： AMS1117表面起泡、引脚发黑、焊盘烧裂。
3. 主芯片（MCU）严重短路/烧毁
- 现象： 3.3V与GND短路，上电瞬间电流爆表，电源灯闪一下即灭。

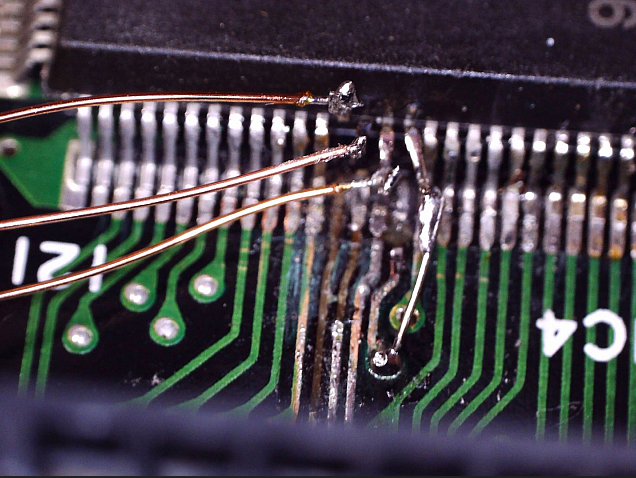

- 实拍： STM32芯片表面发黑、有烧洞，周边走线烧断。
快速排查步骤
- 换原装数据线+正规适配器，排除外部电源问题。
- 万用表测USB口：5V是否正常（4.75--5.25V）。
- 测AMS1117：输入5V、输出3.3V是否正常。
- 测3.3V与GND：电阻≈0Ω=严重短路，查MCU/电容。
二、死机（能开机但运行中卡死/无响应）
真实现象实拍
特征： 电源灯亮、能进系统/打印日志，但运行中突然卡死、按键无响应、串口停输出、屏幕定格 。
常见硬件原因
1. 晶振不起振/虚焊（最常见）
- 现象： 开机正常，运行几秒到几分钟随机死机、复位。

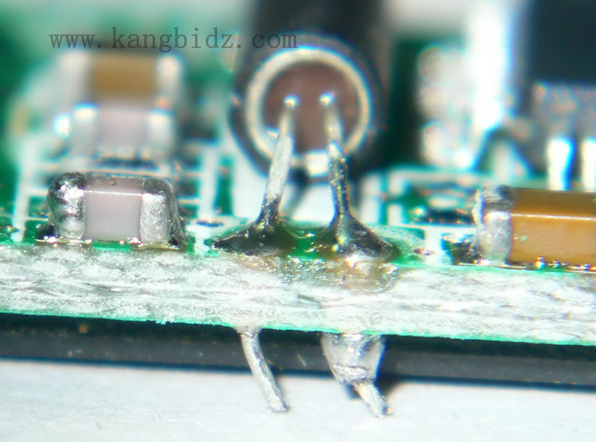

- 实拍： 8MHz晶振引脚虚焊、裂纹；22pF负载电容脱落/错值。
2. 复位电路不稳定（误触发复位）
- 现象： 运行中自动重启、循环启动，日志反复从头开始。

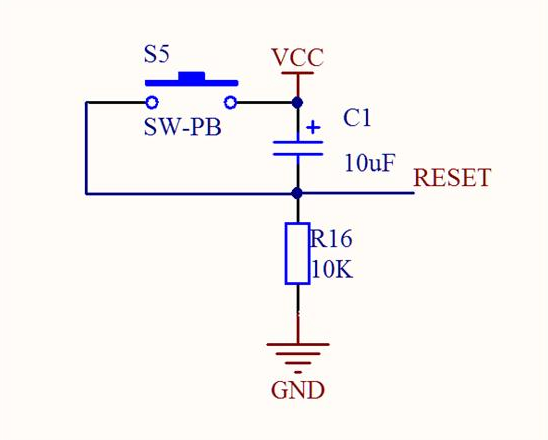

- 实拍： 复位按键卡死、RC电容漏电、NRST引脚虚焊。
3. 电源纹波大/带载能力差
- 现象： 空载正常，一接外设（电机/屏幕）就死机/重启。

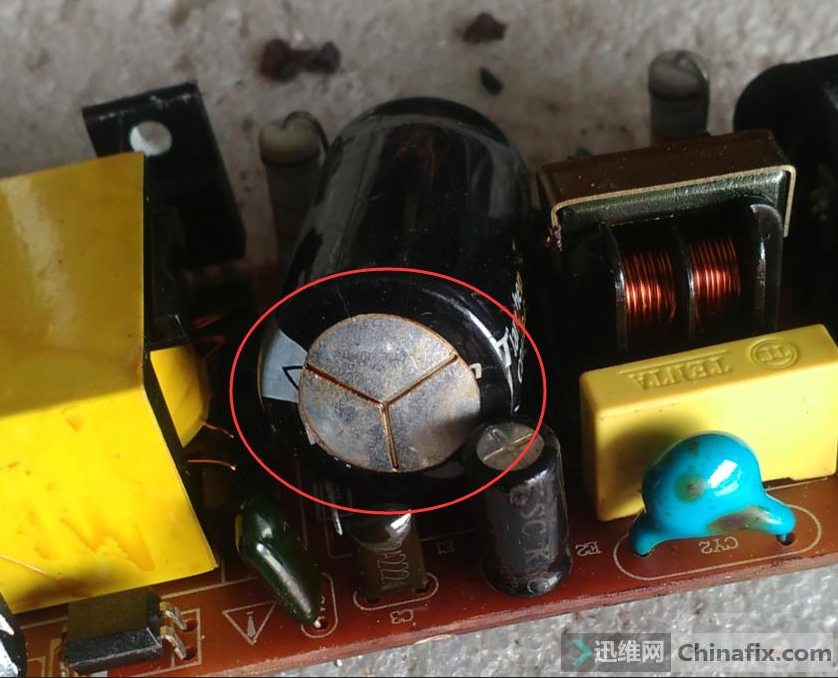

- 实拍： 滤波电容（10μF/0.1μF）鼓包、虚焊；LDO发烫。
4. 外设短路/干扰（I2C/SPI挂死总线）
- 现象： 开机卡在某外设初始化，串口日志停在一行不动。
- 实拍： 传感器模块引脚短路、排线虚焊、屏蔽层未接地。
快速排查步骤
- 观察日志： 卡死在哪一步 → 定位对应外设。
- 断开外设： 逐个拔掉传感器/屏幕/电机，判断是否外设短路。
- 测3.3V： 运行中电压是否稳定±0.1V，有无掉压。
- 查晶振/复位： 示波器测晶振波形、NRST是否频繁变低。
三、串口无输出（电源灯亮、能运行，但串口黑屏）
真实现象实拍
特征： 电源灯亮、LED闪烁、设备功能正常，但串口助手无任何字符、无乱码、无日志 ，完全空白。
常见硬件原因
1. TX/RX接反或虚焊
- 现象： 串口线连接正常，但完全无输出。
- 实拍： MCU_TX接模块_TX（应交叉：TX→RX）；排针引脚虚焊。

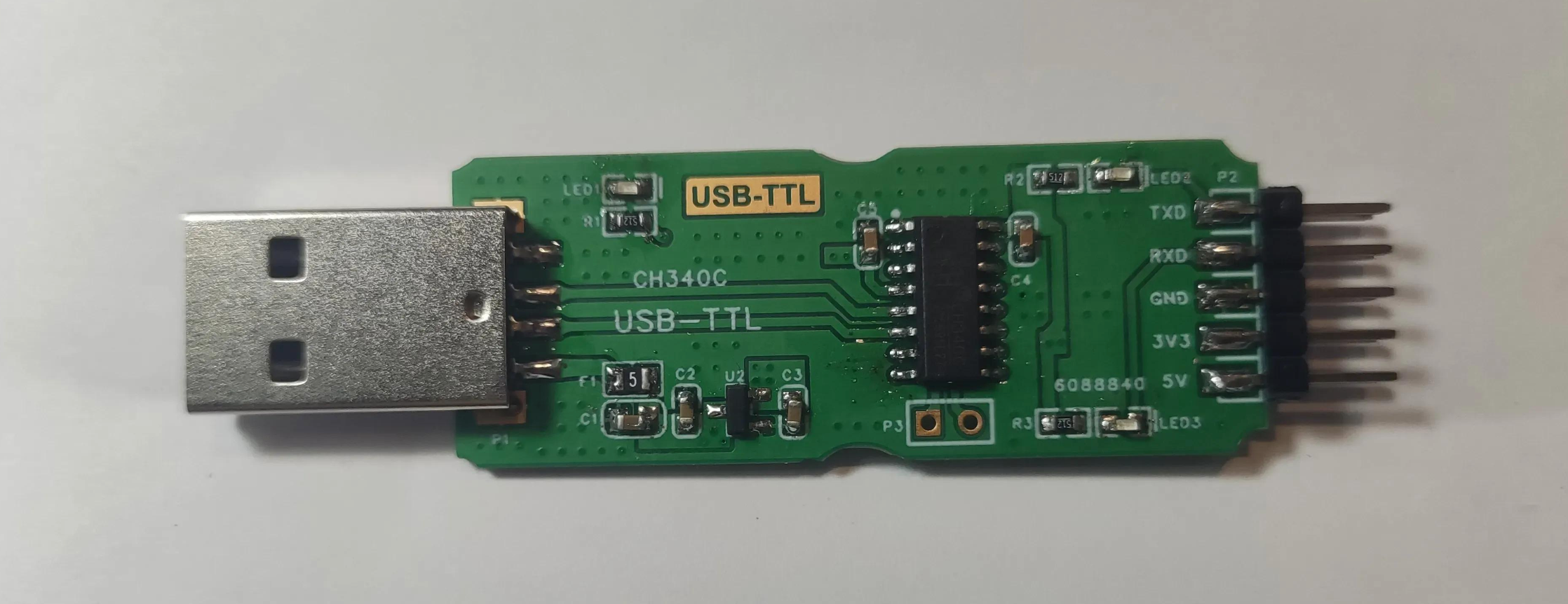

2. USB转TTL模块损坏/供电不足
- 现象： 模块灯亮，但无数据传输，换模块后正常。
- 实拍： CH340/PL2303芯片发烫、引脚发黑；模块VCC接错导致供电不足。
3. 串口电平不匹配/损坏
- 现象： 3.3V MCU直连5V模块，无输出或乱码。
- 实拍： 未加电平转换芯片（如TXB010）；MCU串口引脚静电击穿发黑。

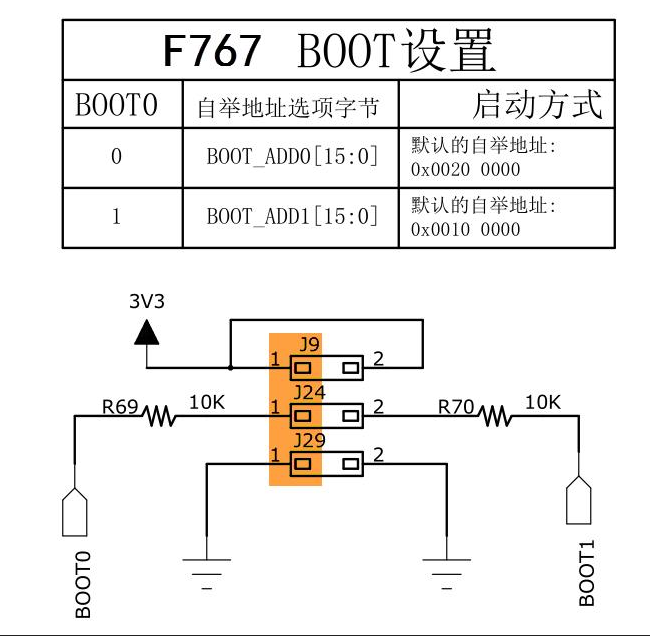

4. 启动模式错误（BOOT0/BOOT1）
- 现象： 电源灯亮，但MCU进入系统存储器模式，不跑用户程序，串口无输出。

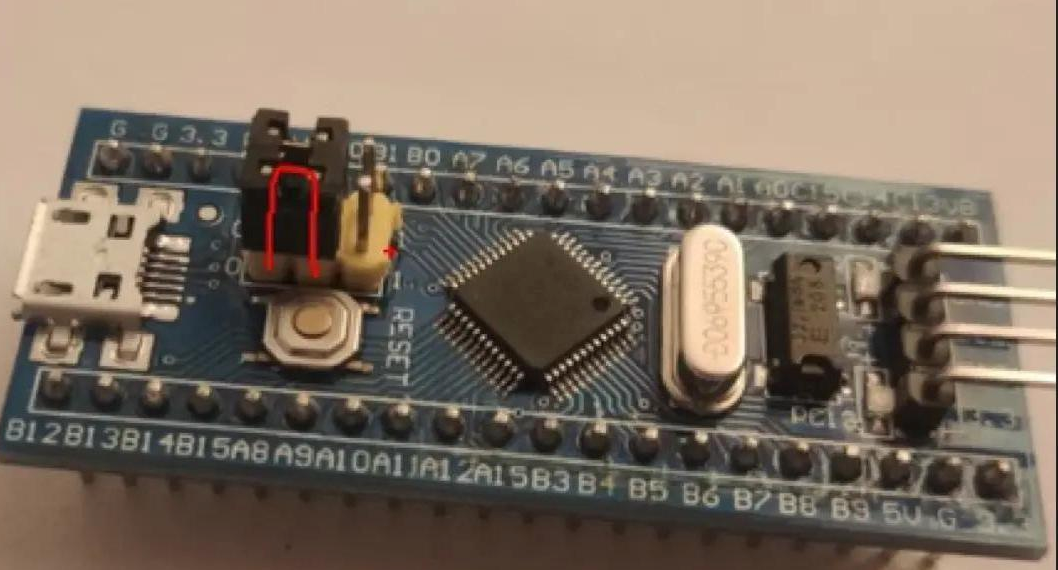

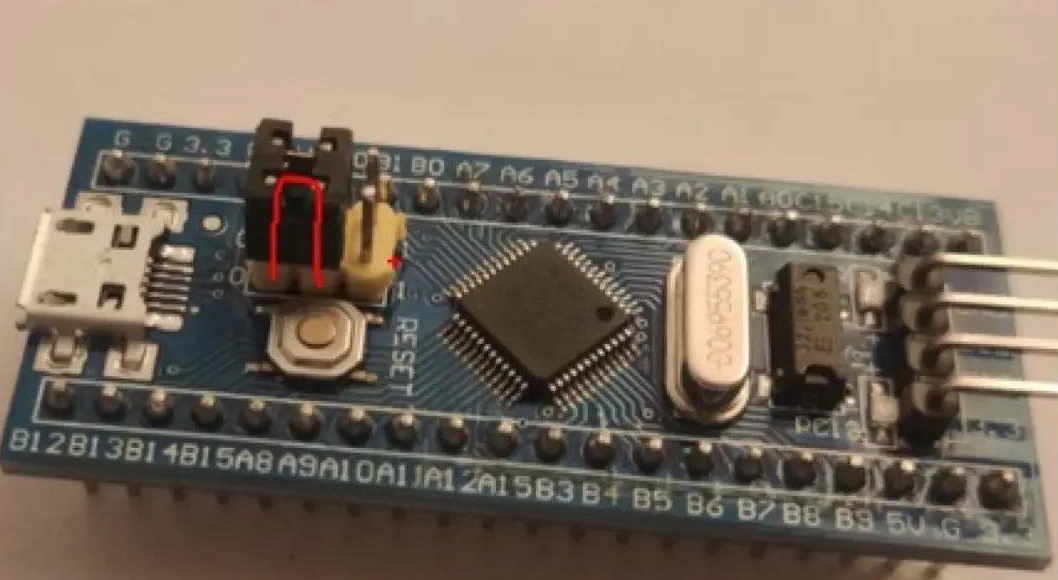

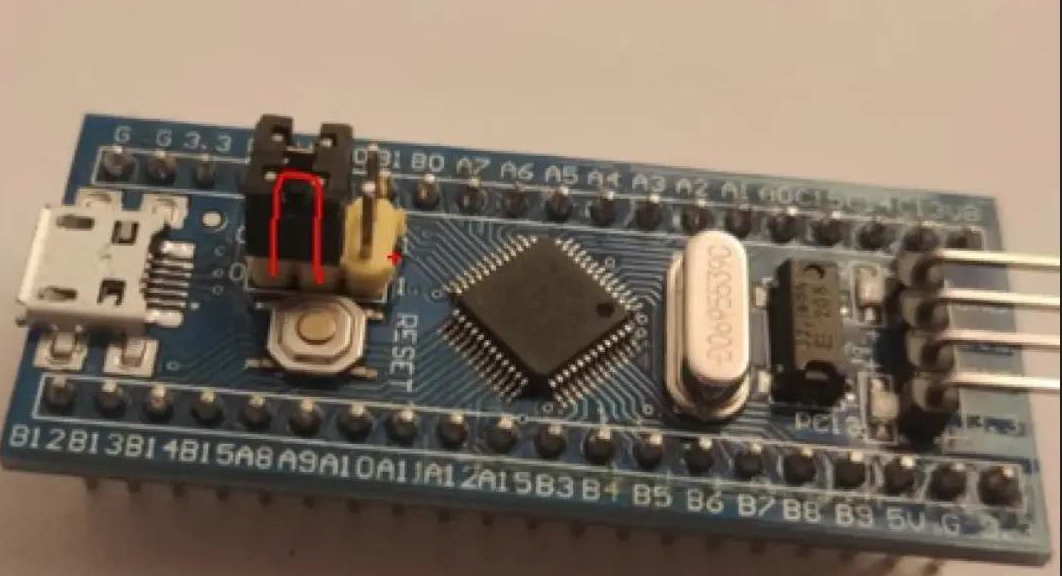

- 实拍： BOOT0引脚接高电平（应接地），跳线帽位置错误。
快速排查步骤

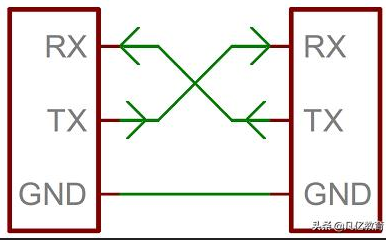

- 接线检查： MCU_TX → 模块_RX，MCU_RX → 模块_TX，GND必须共地。
- 模块自测： 短接模块TX/RX，串口助手发数据能回显 → 模块正常。
- 电平匹配： 3.3V MCU用3.3V串口模块，禁止直连5V。
- BOOT引脚： 正常启动时BOOT0=0，BOOT1=0。
四、总结
- 不开机： 查电源输入→保险丝→LDO→MCU短路
- 死机： 查晶振→复位电路→电源纹波→外设短路
- 串口无输出： 查TX/RX接反→模块损坏→电平不匹配→BOOT模式
