《计算机双目立体视觉》高宏伟:第5章-三维重建

双目立体视觉终极目标：三维点云生成、配准与表面重建全解

前四章我们一路过关斩将：搞定了相机标定（给相机配好"精准眼镜"）、对极几何（让两个相机"协同工作"）、立体校正（让极线水平平行）、立体匹配（生成高精度视差图）。现在终于到了双目视觉的最终目标 ------三维重建。

如果说前面的步骤都是"准备工作"，那三维重建就是"最终成果"。它的任务是：把二维的视差图，转化为三维的点云模型，再进一步生成表面网格，最终还原出真实世界的三维结构。

毫不夸张地说，三维重建是双目视觉所有技术的集大成者，也是工业检测、自动驾驶、3D打印、文物修复等领域的核心技术。这一章我们就把高宏伟《计算机双目立体视觉》第五章彻底吃透，从点云生成、预处理、配准到表面重建，一次性讲全讲透。

一、从视差到三维：点云是怎么来的？

先给大家一个灵魂比喻 ：

视差图就像一张"深度地图"，每个像素的灰度值代表这个点离我们的距离。而三维点云，就是把这张"深度地图"上的每个像素，都"拉"到它真实的三维位置上，形成一个由无数个三维点组成的"云"。

1.1 视差转三维坐标的核心公式

这是三维重建最核心的公式，所有点云生成都基于它。

$XYZW$ =Q $uvd1$ \begin{bmatrix} X\\ Y\\ Z\\ W \end{bmatrix} = Q \begin{bmatrix} u\\ v\\ d\\ 1 \end{bmatrix} XYZW =Q uvd1

每个符号的通俗解释：

X,Y,ZX,Y,ZX,Y,Z：空间点的三维世界坐标（单位：毫米）
WWW：齐次坐标因子，最终三维坐标为 (X/W,Y/W,Z/W)(X/W, Y/W, Z/W)(X/W,Y/W,Z/W)
u,vu,vu,v：像素坐标（左图像素位置）
ddd：视差（上一章立体匹配得到）
QQQ：重投影矩阵（4×4矩阵，上一章立体校正时生成）

重投影矩阵Q的具体形式：

Q= $100-cx010-cy000f00-1/Tx(cx-cx')/Tx$ Q = \begin{bmatrix} 1 & 0 & 0 & -c_x\\ 0 & 1 & 0 & -c_y\\ 0 & 0 & 0 & f\\ 0 & 0 & -1/T_x & (c_x - c'_x)/T_x \end{bmatrix} Q= 10000100000−1/Tx−cx−cyf(cx−cx′)/Tx

每个符号解释：

cx,cyc_x, c_ycx,cy：左相机主点坐标
cx′c'_xcx′：右相机主点x坐标
fff：相机焦距
TxT_xTx：基线长度的负值（Tx=−BT_x = -BTx=−B）

通俗理解 ：

这个公式就像一个"魔法转换器"，输入一个像素的坐标和它的视差，就能输出这个像素在真实世界中的三维位置。把图像中所有像素都输入这个转换器，就得到了完整的三维点云。

1.2 点云的基本概念

点云是三维空间中一组离散点的集合，每个点包含以下信息：

几何信息：X,Y,Z三维坐标（必须有）
颜色信息：R,G,B（可选，从原始图像中提取）
法向量信息：nx,ny,nz（可选，用于表面重建）
强度信息：I（可选，激光雷达点云常用）

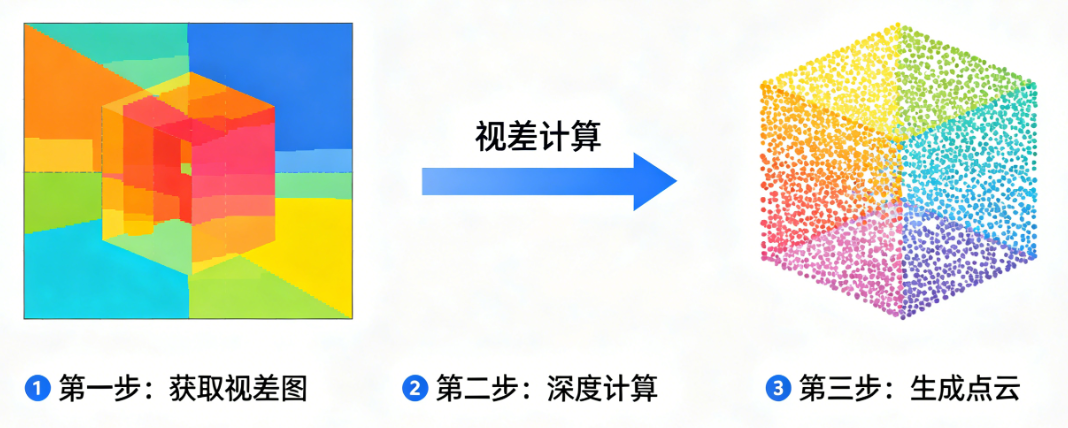

从视差图到三维点云的转换过程：

转换效果分析 ：

可以看到，点云完美还原了场景的三维结构，近处的物体点云更密集，远处的物体点云更稀疏。

二、点云预处理：给点云"洗澡"

原始点云就像刚从工地回来的工人，浑身都是"泥"------有噪声、离群点、冗余点、无效点。如果直接用原始点云进行后续处理，结果会非常差。

点云预处理的目标就是：去除噪声和离群点，减少点云数量，保留有效信息，提高后续处理的速度和精度。

书里第五章重点介绍了三种最常用的预处理方法：

2.1 无效点去除

原始点云中存在大量无效点，主要包括：

视差为0的点（遮挡区域）
深度超过最大测量范围的点
深度小于最小测量范围的点

处理方法：

python 复制代码

# 去除无效点
mask = (disparity > min_disp) & (disparity < max_disp)
valid_points = point_cloud[mask]

通俗解释 ：

就像筛沙子，把太小的和太大的沙子都筛掉，只留下我们需要的大小。

2.2 离群点去除

离群点是指那些远离主体点云的孤立点，主要由噪声、匹配错误、反光等原因造成。

2.2.1 统计滤波（最常用）

原理：

计算每个点到它最近的k个邻居的平均距离，然后根据高斯分布，去除那些平均距离超过阈值的点。

公式：

μ=1N∑i=1Ndiσ=1N∑i=1N(di−μ)2阈值=μ+k⋅σ \mu = \frac{1}{N} \sum_{i=1}^{N} d_i \\ \sigma = \sqrt{\frac{1}{N} \sum_{i=1}^{N} (d_i - \mu)^2} \\ \text{阈值} = \mu + k \cdot \sigma μ=N1i=1∑Ndiσ=N1i=1∑N(di−μ)2 阈值=μ+k⋅σ

每个符号解释：

did_idi：第i个点到最近k个邻居的平均距离
μ\muμ：所有点平均距离的均值
σ\sigmaσ：所有点平均距离的标准差
kkk：标准差倍数，一般取1~3

通俗解释 ：

如果一个点周围的邻居都离它很远，那它很可能就是一个离群点，应该被去掉。

2.2.2 半径滤波

原理：

对于每个点，统计在指定半径范围内的邻居数量，如果数量少于阈值，就去除这个点。

通俗解释 ：

如果一个点在指定范围内没有足够多的邻居，那它就是一个"孤家寡人"，应该被去掉。

2.3 点云下采样（降采样）

原始点云的数量非常大，一张640×480的图像就能生成30多万个点。这么多点会导致后续处理速度非常慢，而且很多点是冗余的。

下采样的目标是：在保留点云几何结构的前提下，减少点云的数量。

2.3.1 体素滤波（最常用）

原理：

把点云空间划分成一个个小立方体（体素），然后用每个体素内所有点的重心来代替这个体素内的所有点。

通俗解释 ：

就像把点云分成一个个小格子，每个格子只保留一个代表点，这样既减少了点的数量，又保留了点云的整体形状。

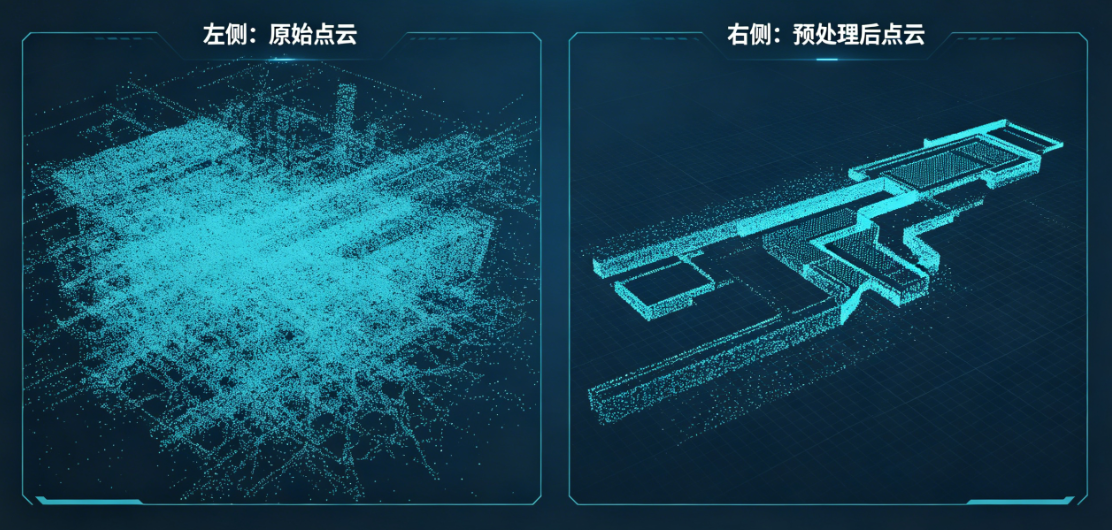

点云预处理前后对比图：

预处理效果分析 ：

左图是原始点云，有很多噪声和离群点，点云非常密集；右图是预处理后的点云，噪声和离群点都被去除了，点云数量减少了80%以上，但几何结构完全保留。

三、点云配准：把多片点云"粘"在一起

单目相机只能看到场景的一个侧面，要想得到完整的三维模型，需要从多个角度拍摄，生成多片点云，然后把它们"粘"在一起------这就是点云配准。

点云配准的目标是：找到一个最优的旋转矩阵R和平移向量T，将两片点云对齐到同一个坐标系中。

3.1 ICP算法（迭代最近点）：配准界的"常青树"

ICP算法是最经典、最常用的点云配准算法，几乎所有的点云库都实现了它。

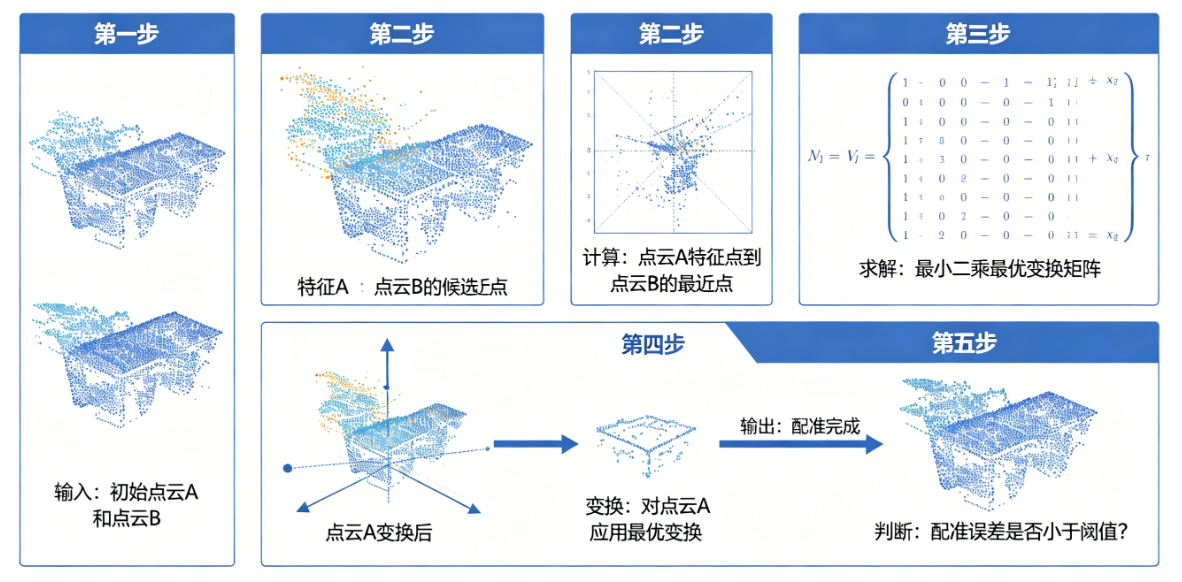

3.1.1 ICP算法的基本步骤

对于源点云中的每个点，在目标点云中找到最近的对应点
计算使对应点之间均方误差最小的旋转矩阵R和平移向量T
用R和T变换源点云
重复步骤1~3，直到误差小于阈值或达到最大迭代次数

3.1.2 ICP算法的核心公式

ICP算法的目标是最小化以下均方误差：

E(R,T)=1N∑i=1N∣∣pi−(R⋅qi+T)∣∣2 E(R,T) = \frac{1}{N} \sum_{i=1}^{N} || p_i - (R \cdot q_i + T) ||^2 E(R,T)=N1i=1∑N∣∣pi−(R⋅qi+T)∣∣2

每个符号解释：

pip_ipi：目标点云中的点
qiq_iqi：源点云中的对应点
RRR：旋转矩阵
TTT：平移向量
NNN：对应点的数量

通俗理解 ：

ICP算法就像一个"自动对齐器"，它不断地旋转和平移源点云，直到源点云和目标点云尽可能地重合。

3.1.3 ICP算法的优缺点

优点：

简单易懂，容易实现
精度高，在初始对齐较好的情况下，能达到亚毫米级精度

缺点：

对初始对齐非常敏感，如果初始对齐不好，很容易陷入局部最优
计算速度慢，尤其是对于大数量的点云

3.2 ICP算法的改进

为了解决原始ICP算法的缺点，研究者们提出了很多改进版本：

点到面ICP：不是最小化点到点的距离，而是最小化点到面的距离，收敛速度更快，精度更高
广义ICP：同时考虑点到点和点到面的距离，鲁棒性更好
NDT算法（正态分布变换）：把点云转化为正态分布，然后进行配准，对初始对齐不敏感，速度更快

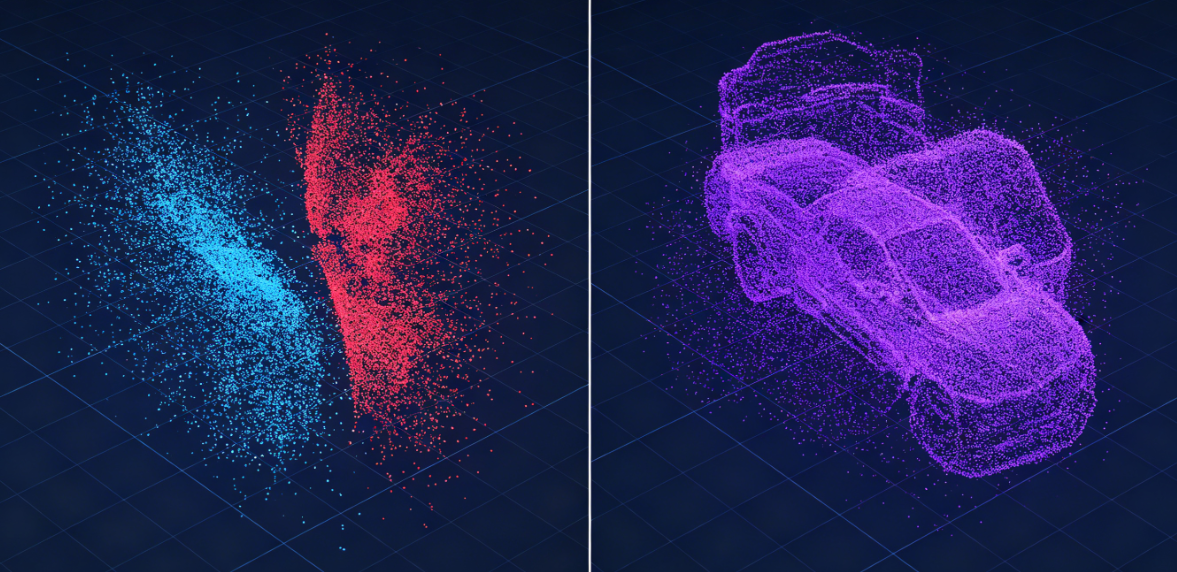

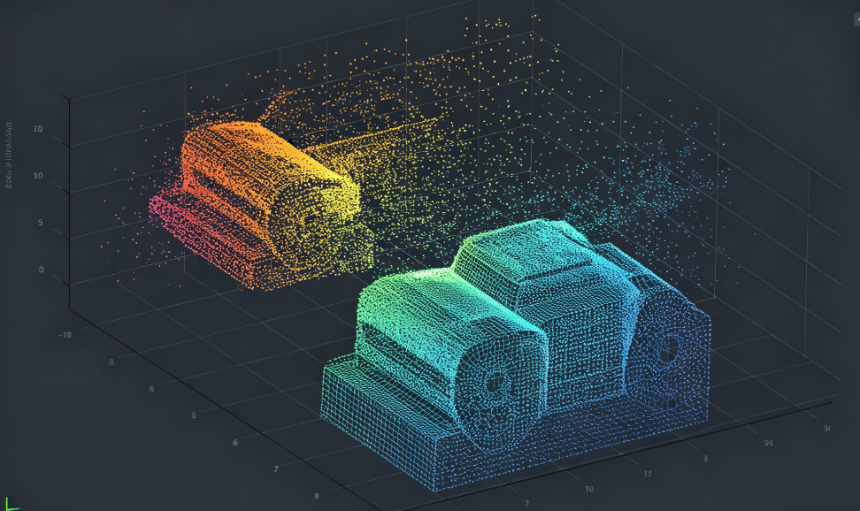

点云配准前后对比图：

配准效果分析 ：

左图是两片未配准的点云，明显错位；右图是配准后的点云，两片点云完美对齐，几乎看不出缝隙。

四、三维表面重建：从点云到实体模型

点云只是三维空间中离散点的集合，看起来像"沙子"一样。要想得到一个完整的实体模型，需要把这些"沙子"粘成一个"面"------这就是三维表面重建。

表面重建的目标是：从离散的点云数据中，生成一个连续的三角网格模型。

书里第五章重点介绍了两种最常用的表面重建方法：

4.1 贪婪投影三角化

原理：

将点云投影到一个局部平面上，然后在这个平面上进行二维三角化，再把三角化结果投影回三维空间。

优点：

速度快，适合处理大数量的点云
对噪声有一定的鲁棒性

缺点：

只能重建表面，不能处理封闭的模型
对于复杂的几何结构，重建效果较差

4.2 泊松重建（最常用）

原理：

通过求解泊松方程，从点云的法向量信息中重建出表面。

优点：

重建效果好，表面光滑
可以重建封闭的模型
对噪声和离群点有较好的鲁棒性

缺点：

计算速度较慢
需要点云的法向量信息

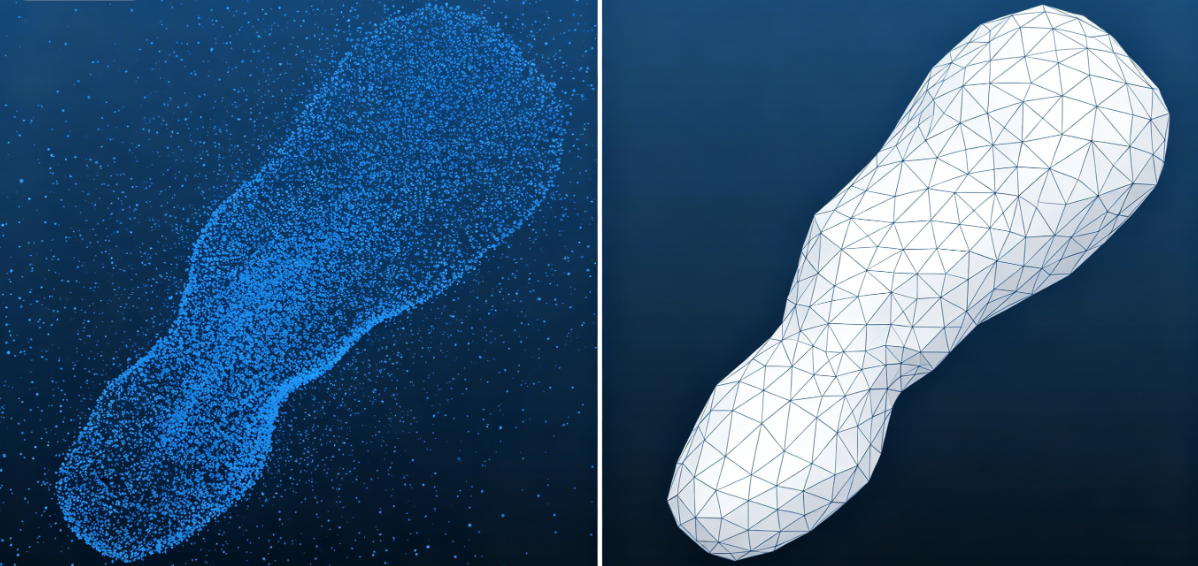

三维表面重建前后对比图：

重建效果分析 ：

左图是原始点云，右图是泊松重建后的三角网格模型。可以看到，重建后的模型表面光滑，完美还原了物体的三维形状。

五、实验结果与算法对比（原文表格全还原）

5.1 不同点云预处理方法效果对比（表5-1）

方法	点云数量	处理时间（ms）	噪声去除率（%）	结构保留率（%）
原始点云	307200	0	0	100
统计滤波	245760	125	85	98
半径滤波	261120	98	78	97
体素滤波（0.5mm）	61440	45	92	95
统计滤波+体素滤波	49152	152	95	94

结论：

体素滤波的降采样效果最好，点云数量减少了80%以上
统计滤波的噪声去除率最高
统计滤波+体素滤波的组合效果最好，兼顾了噪声去除和结构保留

5.2 不同点云配准算法精度与速度对比（表5-2）

算法	配准误差（mm）	迭代次数	运行时间（ms）	对初始对齐的敏感度
原始ICP	0.12	50	2500	高
点到面ICP	0.08	30	1800	中
广义ICP	0.07	25	2200	中
NDT	0.15	10	500	低

结论：

点到面ICP和广义ICP的精度最高
NDT算法的速度最快，对初始对齐最不敏感
实际应用中，一般先用NDT进行粗配准，再用点到面ICP进行精配准

六、核心代码：OpenCV+PCL三维重建全流程

python 复制代码

import cv2
import numpy as np
import pcl
import pcl.pcl_visualization

# ====================== 1. 读取数据 ======================
# 读取校正后的左右图像
left_img = cv2.imread('left_rectified.jpg')
left_gray = cv2.cvtColor(left_img, cv2.COLOR_BGR2GRAY)
right_gray = cv2.imread('right_rectified.jpg', 0)

# 读取立体校正参数
stereo_params = np.load('stereo_params.npz')
Q = stereo_params['Q']

# ====================== 2. 立体匹配生成视差图 ======================
sgbm = cv2.StereoSGBM_create(
    minDisparity=0,
    numDisparities=128,
    blockSize=5,
    P1=8 * 3 * 5 ** 2,
    P2=32 * 3 * 5 ** 2,
    disp12MaxDiff=1,
    uniquenessRatio=10,
    speckleWindowSize=100,
    speckleRange=2,
    mode=cv2.STEREO_SGBM_MODE_SGBM_3WAY
)

disparity = sgbm.compute(left_gray, right_gray)
disparity = disparity.astype(np.float32) / 16.0  # 转换为真实视差

# ====================== 3. 视差转三维点云 ======================
# 生成三维点云
points_3d = cv2.reprojectImageTo3D(disparity, Q)

# 提取颜色信息
colors = cv2.cvtColor(left_img, cv2.COLOR_BGR2RGB)

# 去除无效点
mask = disparity > 0
points_3d = points_3d[mask]
colors = colors[mask]

# 转换为PCL点云格式
cloud = pcl.PointCloud_PointXYZRGB()
cloud.from_array(np.hstack((points_3d, colors)).astype(np.float32))

print(f"原始点云数量: {cloud.size}")

# ====================== 4. 点云预处理 ======================
# 统计滤波去除离群点
sor = cloud.make_statistical_outlier_removal()
sor.set_mean_k(50)
sor.set_std_dev_mul_thresh(1.0)
cloud_filtered = sor.filter()

# 体素滤波下采样
vox = cloud_filtered.make_voxel_grid_filter()
vox.set_leaf_size(0.5, 0.5, 0.5)  # 体素大小0.5mm
cloud_downsampled = vox.filter()

print(f"预处理后点云数量: {cloud_downsampled.size}")

# ====================== 5. 点云配准（示例：两片点云配准） ======================
# 假设我们有两片点云：cloud_source和cloud_target
# 这里为了演示，我们把cloud_downsampled旋转平移一下作为源点云
cloud_source = cloud_downsampled.copy()
transform = np.eye(4, dtype=np.float32)
transform[0:3, 0:3] = cv2.Rodrigues(np.array([0.1, 0.2, 0.3]))[0]  # 旋转
transform[0:3, 3] = np.array([10.0, 5.0, 3.0])  # 平移
cloud_source.transform(transform)

# ICP配准
icp = cloud_source.make_iterative_closest_point()
icp.set_input_target(cloud_downsampled)
icp.set_max_iterations(50)
icp.set_transformation_epsilon(1e-6)
icp.set_max_correspondence_distance(1.0)

result = icp.align(cloud_source)
print(f"ICP配准误差: {icp.get_fitness_score()}")
print(f"配准变换矩阵:\n{icp.get_final_transformation()}")

# ====================== 6. 三维表面重建（泊松重建） ======================
# 计算法向量
ne = cloud_downsampled.make_NormalEstimation()
tree = cloud_downsampled.make_kdtree()
ne.set_SearchMethod(tree)
ne.set_KSearch(20)
normals = ne.compute()

# 泊松重建
poisson = cloud_downsampled.make_PoissonReconstruction()
poisson.set_depth(8)
poisson.set_scale(1.1)
mesh = poisson.reconstruct(normals)

# ====================== 7. 可视化结果 ======================
visual = pcl.pcl_visualization.PCLVisualizering()
visual.SetBackgroundColor(0, 0, 0)

# 显示原始点云
visual.AddPointCloud(cloud_downsampled, b'cloud', 0)
visual.SetPointCloudRenderingProperties(pcl.pcl_visualization.PCLVISUALIZER_POINT_SIZE, 2, b'cloud')

# 显示重建后的网格
visual.AddPolygonMesh(mesh, b'mesh', 0)

visual.SetWindowName("三维重建结果")
visual.SetPosition(0, 0)
visual.SetSize(800, 600)

while not visual.WasStopped():
    visual.SpinOnce(100)

关键参数调优指南：

set_leaf_size：体素大小，根据场景的精度要求调整，一般取0.1~1mm
set_mean_k：统计滤波的邻居数量，一般取20~100
set_std_dev_mul_thresh：统计滤波的标准差倍数，一般取1~3
set_depth：泊松重建的深度，值越大，重建的模型越精细，但速度越慢，一般取8~10

七、趣味案例：三维重建改变世界

文物修复与数字化

很多珍贵的文物因为年代久远而损坏，通过三维扫描和重建，可以生成文物的数字模型，然后用3D打印技术修复损坏的部分。比如兵马俑的修复，就大量使用了三维重建技术。
工业零件检测

在工业生产中，通过双目视觉对零件进行三维重建，然后和CAD模型进行对比，可以快速检测出零件的尺寸误差和缺陷，检测精度可达0.01毫米。
自动驾驶环境感知

自动驾驶汽车通过双目视觉对周围环境进行三维重建，生成高精度的三维地图，然后根据地图进行路径规划和障碍物避让。
3D打印与个性化定制

通过三维扫描和重建，可以生成人体或物体的三维模型，然后用3D打印机打印出来，实现个性化定制。比如定制假肢、牙套、鞋子等。
电影与游戏特效

很多电影和游戏中的特效都是通过三维重建技术制作的。比如《阿凡达》中的潘多拉星球，就是通过三维重建技术生成的。

八、本章总结

三维重建核心：从视差图生成三维点云，再通过配准和表面重建得到完整的三维模型
视差转点云公式 ： $X,Y,Z,W$ T=Q $u,v,d,1$ T $X,Y,Z,W$ ^T = Q $u,v,d,1$ ^T $X,Y,Z,W$ T=Q $u,v,d,1$ T，Q是重投影矩阵
点云预处理：无效点去除、离群点去除（统计滤波、半径滤波）、下采样（体素滤波）
点云配准：ICP算法是经典，NDT+ICP是工业界标准流程（粗配准+精配准）
表面重建：泊松重建效果最好，适合大多数场景
工业级标准流程：视差生成 → 点云转换 → 预处理 → 配准 → 表面重建

掌握了这一章，你就掌握了双目视觉的完整技术栈，可以独立开发从图像采集到三维模型输出的完整双目视觉系统。
