当Vin=0时，12V电源通过三极管的EB，R1限流电阻到0V形成回路（为三极管提供Ib电流）。
- P管EC导通
- 想要P管EC饱和导通，只需要Ib电流足够大
- 计算Ib*β与Ic比较
- Ib>=Ic/β即可饱和导通。
R3为P管的上拉电阻，相当于N管的下拉电路，作用效果一样。
一、电路核心结构
- 三极管：PNP 型（箭头朝里，和 NPN 相反）
- 电源：发射极 E 接 12V，集电极 C 接 R2 到地，输出 Vo
- 输入控制：基极 B 由 Vin 通过 R1 控制，同时 R3（2kΩ）上拉到 12V
- 关键电阻 ：
- R1：基极限流电阻
- R3：基极上拉电阻（和 NPN 的下拉电阻作用一致）
- R2：集电极负载电阻

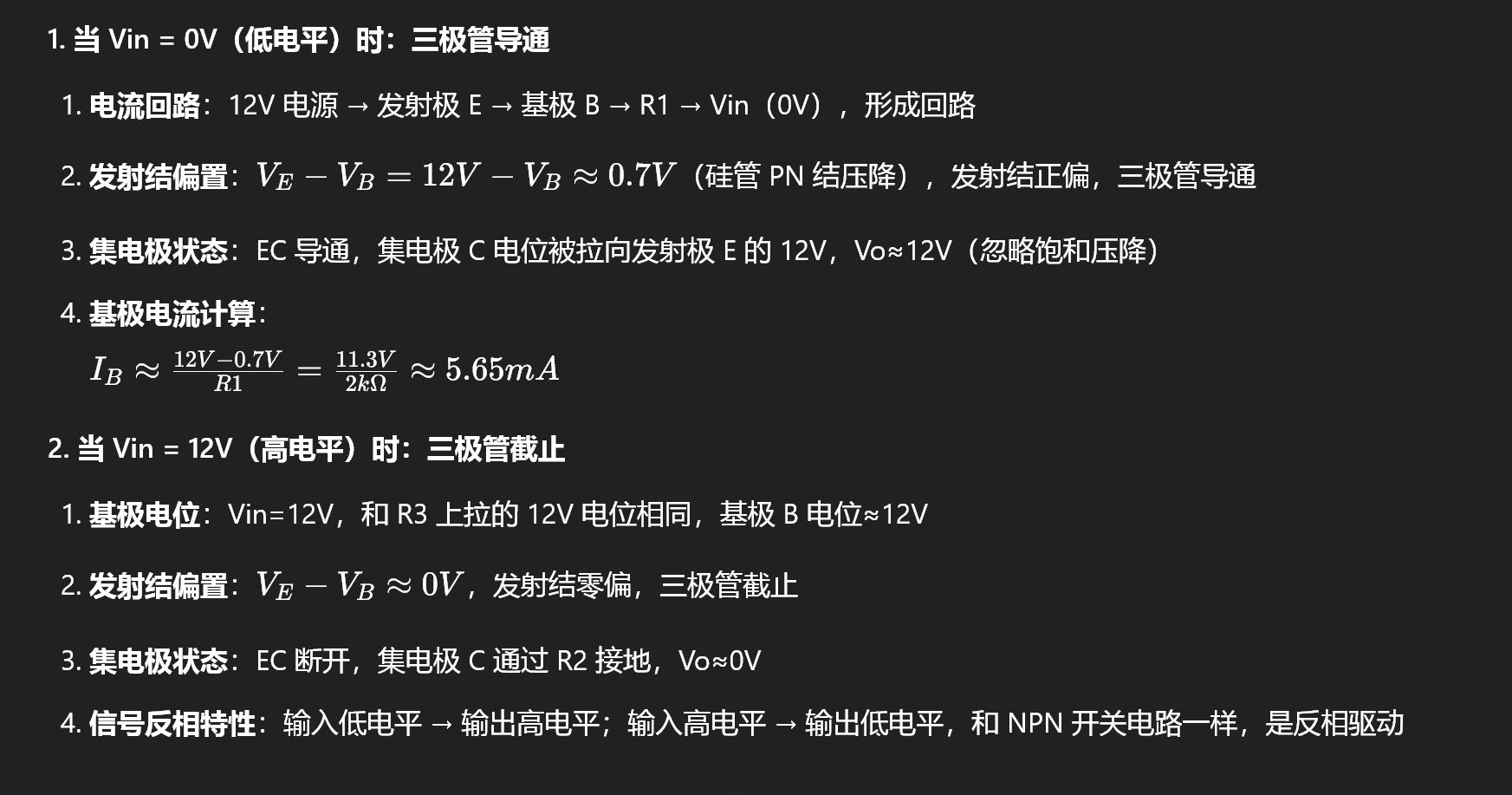

二. 工作原理
三、R3 上拉电阻的作用（对应 NPN 的下拉电阻）
"R3 为 P 管的上拉电阻，相当于 N 管的下拉电路，作用效果一样"，它解决了两个核心问题：
-
高阻态防误触发当 MCU 引脚处于高阻态时，R3 把基极 B 电位强制拉到 12V，发射结零偏，三极管可靠截止，避免基极浮空导致的误导通。
-
提升抗干扰能力没有 R3 时，只要 Vin 有微弱的负向干扰（低于 11.3V），就可能让发射结导通；有了 R3 后，只有当 Vin 被拉到足够低（比如 0V），才能克服 R3 的上拉电流，让三极管导通，大幅提高了抗干扰阈值。
