0x00 概要

本系列的目的是：借着对 OpenClaw-RL 源码的学习，来梳理强化学习的一些相关概念和思想。所以，会有一些基础知识、扩展和发散，OpenClaw-RL 只是一个切入点。而且，因为整篇系列是一个整体，所以有些概念的解读/学习会在不同的文章中出现，还请大家谅解。

OpenClaw-RL 是一个用于在线强化学习（Online RL）的框架，专门针对智能体工具使用场景。它通过从环境反馈中提取过程奖励信号来训练语言模型，支持三种主要模式：

openclaw-rl：基于二元奖励的强化学习（Binary RL / GRPO）
openclaw-opd：基于后见之明提示的在线策略蒸馏（On-Policy Distillation, OPD）
openclaw-combine：联合方法，在同一 PPO 更新中同时利用 RL reward 和 OPD teacher signal

framework

0x01 架构

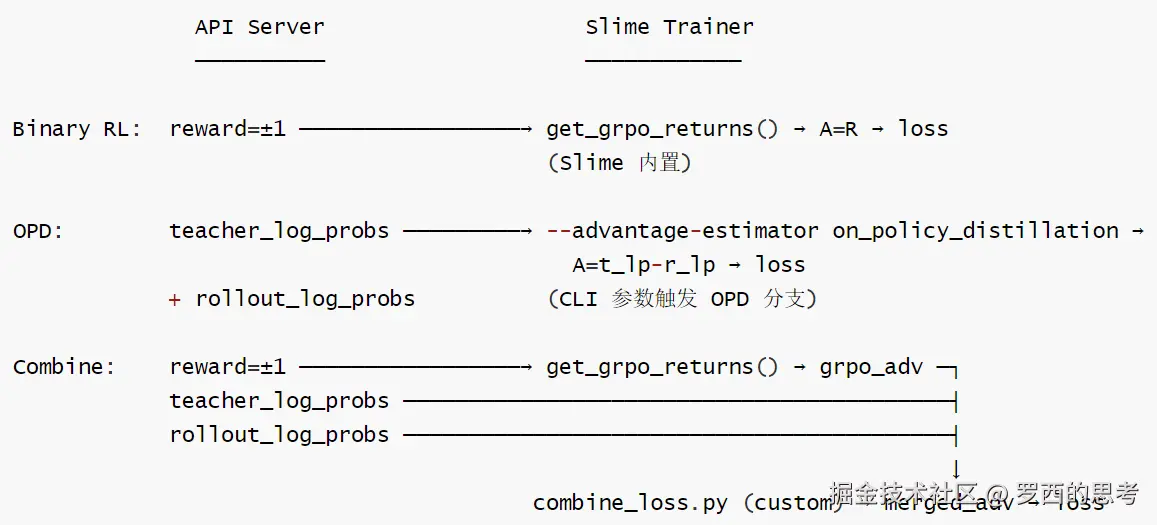

OpenClaw 的 RL 训练 = 一套统一的 PPO 框架 + 三种不同的 advantage 注入方式

ini 复制代码

┌────────────┬──────────────────────────────┬─────────────────────────────────────┐
│   方法      │   Advantage 来源              │   适用场景                           │
├────────────┼──────────────────────────────┼─────────────────────────────────────┤
│ Binary RL  │ A = R (raw broadcast)        │ 简单场景，只有 ±1 reward               │
│            │ reward 标量广播到全序列         │                                     │
├────────────┼──────────────────────────────┼─────────────────────────────────────┤
│ OPD        │ A_t = teacher_lp_t - old_lp_t│ 有 teacher model 提供 per-token 信号  │
│            │ teacher 的 per-token log-probs │ 需要精细引导，如 hint 机制            │
├────────────┼──────────────────────────────┼─────────────────────────────────────┤
│ Combine    │ A_t = w_rl·R + w_opd·(teacher│ 同时需要 reward 和 teacher 信号        │
│            │ _lp_t - old_lp_t)            │ 最灵活，可调权重                       │
└────────────┴──────────────────────────────┴─────────────────────────────────────┘

关键设计原则：

统一 PPO clip 框架：三种方法共享同一套 ratio-based clipped loss
数据驱动分流：Combine 通过设置 teacher_lp=rollout_lp 或 reward=0 自动区分 OPD/RL 样本
无额外模型：GRPO 替代 Critic，teacher 只做 forward pass（不训练）
异步架构：Proxy 实时拦截用户对话，Trainer 后台持续更新

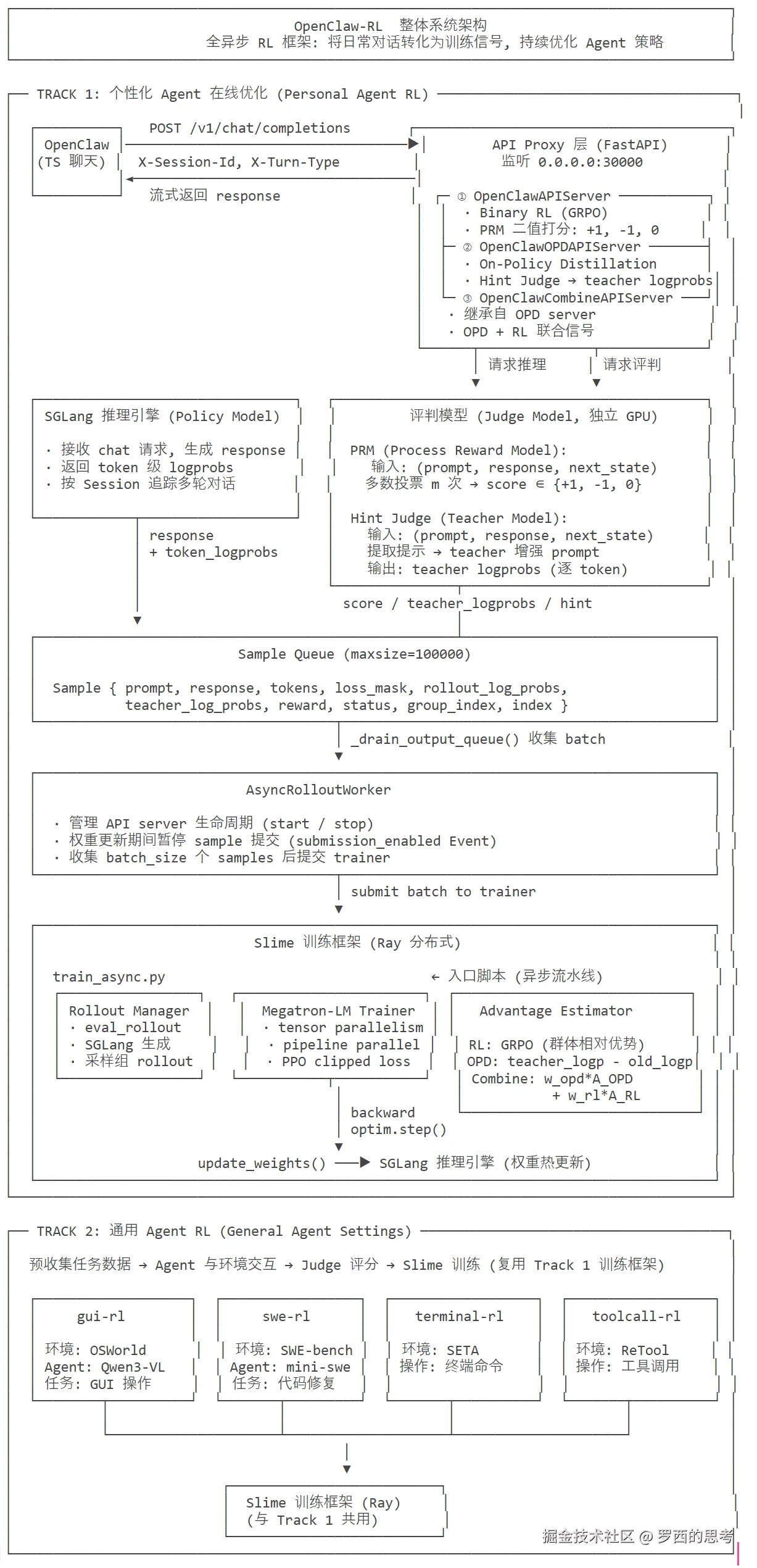

1.1 架构图

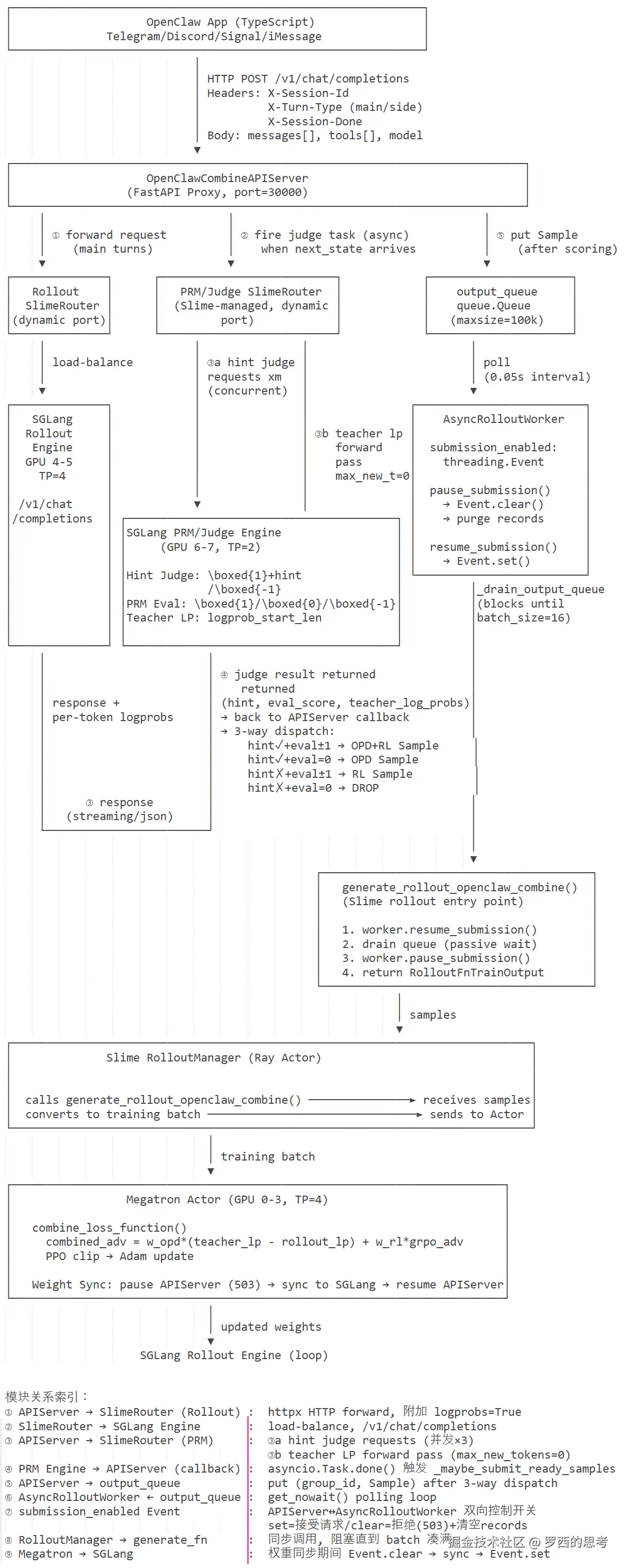

OpenClaw-RL 的系统架构图如下：

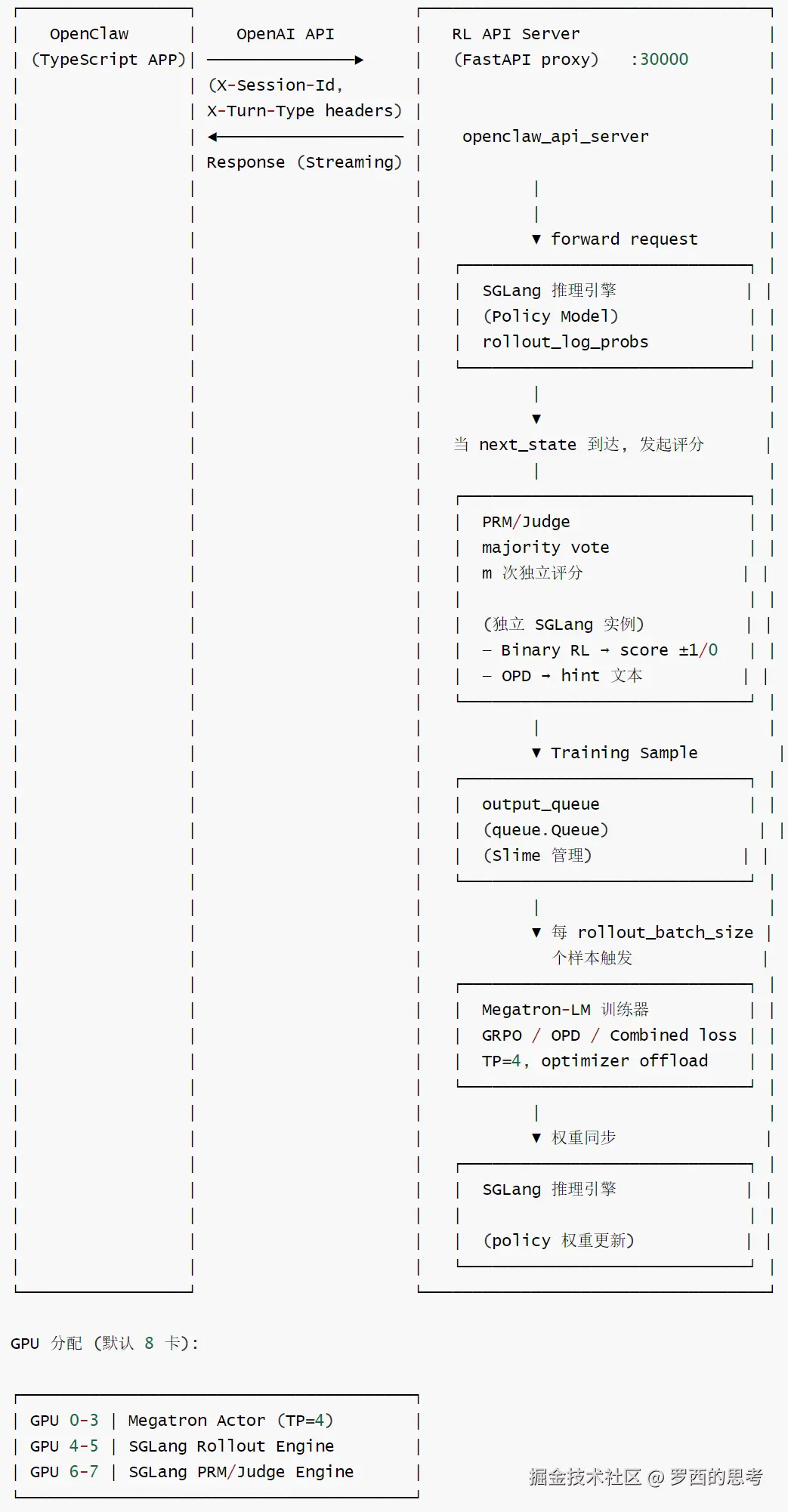

整体架构

1.2 File Structure

OpenClaw-RL 的的文件结构如下。

bash 复制代码

OpenClaw-RL-main/
│
├── 🧠 核心 RL 框架
│   ├── slime/                    # Ray + Megatron-LM 分布式训练
│   └── Megatron-LM/              # NVIDIA 模型并行后端
│
├── 🏠 个性化 Agent 优化 (Track 1)
│   ├── openclaw-rl/              # Binary RL (GRPO)
│   ├── openclaw-opd/             # On-Policy Distillation
│   ├── openclaw-combine/         # RL + OPD 联合方法
│   └── openclaw-tinker/          # Tinker 云端零 GPU 方案
│
├── 🌐 通用 Agent RL (Track 2)
│   ├── gui-rl/                   # GUI Agent (OSWorld)
│   ├── swe-rl/                   # SWE Agent (mini-swe-agent)
│   ├── terminal-rl/              # Terminal Agent (SETA)
│   └── toolcall-rl/              # Tool-Call Agent (ReTool)
│
├── 📊 评估
│   └── openclaw-test/            # GSM8K 多轮对话评估
│
├── 🎨 前端
│   └── openclaw/                 # OpenClaw 聊天应用 (TS/Node)
│
└── 📄 配置
    ├── requirements.txt          # 301 个 Python 依赖
    └── instructions/             # 环境搭建指南

模块职责划分如下。

arduino 复制代码

OpenClaw-RL/
├─ openclaw-rl/
│   ├─ openclaw_api_server.py    ← FastAPI 代理 + PRM 评分 + 样本提交
│   └─ openclaw_rollout.py       ← AsyncRolloutWorker: 桥接 API Server ↔ Slime
├─ openclaw-opd/                 ← OPD 变体(hint 提取 + teacher log-probs)
├─ openclaw-combine/             ← Combined 变体(RL + OPD 并行)
├─ openclaw-tinker/              ← 无 GPU 云端版(Tinker API)
├─ slime/
│   └─ train_async.py            ← 基础 RL 框架(Megatron + SGLang)
│                                ← 入口：异步训练主循环
├─ terminal-rl/ gui-rl/
│  swe-rl/ toolcall-rl/          ← Track 2：通用智能体 RL
└─ openclaw/
    └─ src/                      ← OpenClaw TypeScript 应用

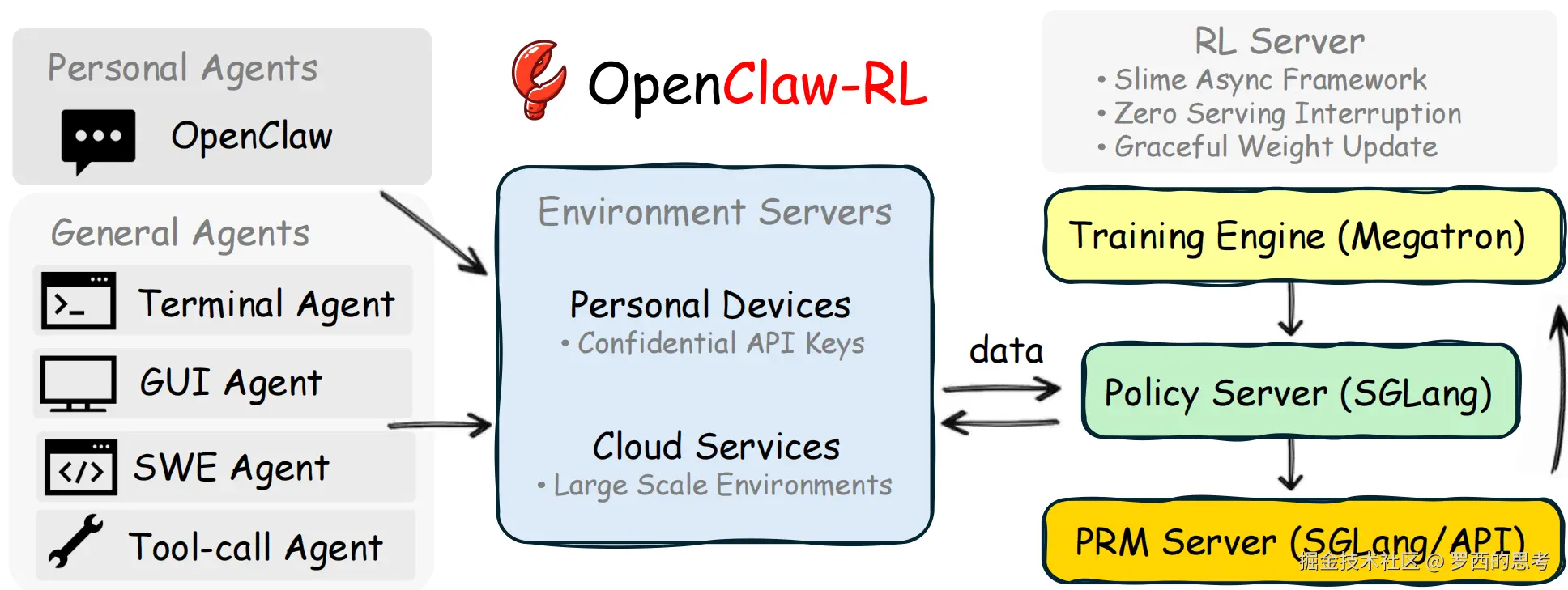

1.3 四大组件

OpenClaw-RL 的系统设计是四个异步解耦的循环------policy serving、environment hosting、reward judging、policy training 同时运行、互不阻塞，因此模型可以一边持续服务，一边从刚刚发生的真实交互中在线学习。

组件

在这种模块化设计中，各组件既保持功能独立性又实现数据互通。

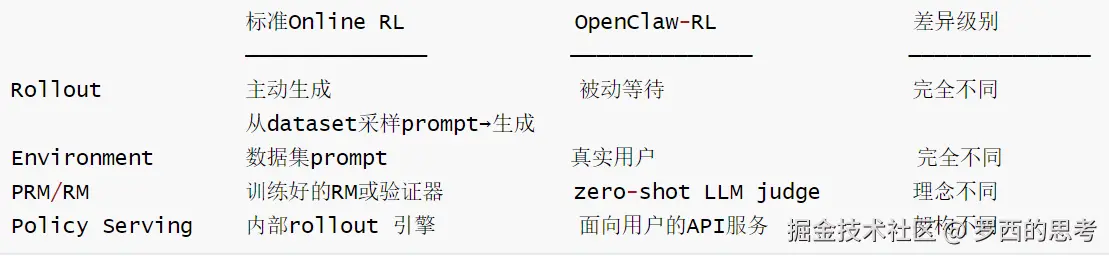

OpenClaw-RL四大组件 vs 标准RL的区别

4-OpenClaw-RL四大组件 vs 标准RL的区别

四个阶段的模块归属

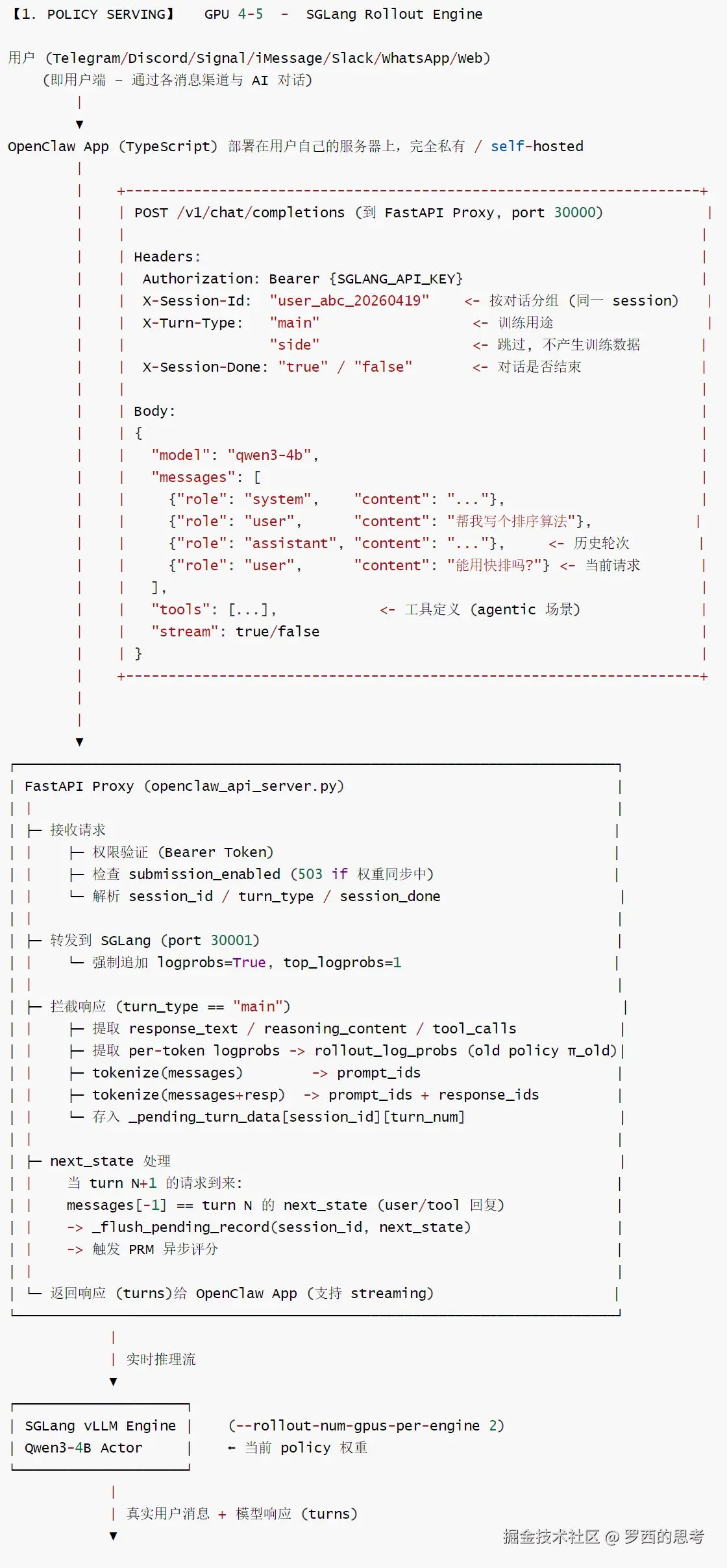

Policy Serving

定义：运行策略模型、生成response、提供推理能力。

功能定位

用户交互入口：接收外部环境的请求并返回响应
模型推理服务：转发请求至SGLang推理引擎获取模型响应
会话状态管理：维护多轮对话的上下文状态

技术实现

Web 框架：基于 FastAPI 实现OpenAI 兼容的 /v1/chat/completions接口
核心文件：openclaw_api_server.py/ openclaw_opd_api_server.py

具体如下：

模块	角色	位置
SGLang Rollout Engine	真正的 Policy（LLM 推理，GPU 4-5）	Slime 启动，Ray PlacementGroup 管理
OpenClawAPIServer._handle_request()	HTTP 转发代理	openclaw_api_server.py
httpx.post(sglang_chat_url)	向 SGLang 发送推理请求	_handle_request() 内
_extract_logprobs_from_chat_response()	采集 rollout log-probs	openclaw_api_server.py
FastAPI /v1/chat/completions	对外暴露的推理接口（PORT=30000）	_build_app()
Megatron Actor（GPU 0-3）	保存最新策略权重，定期同步给 SGLang	Slime 内部

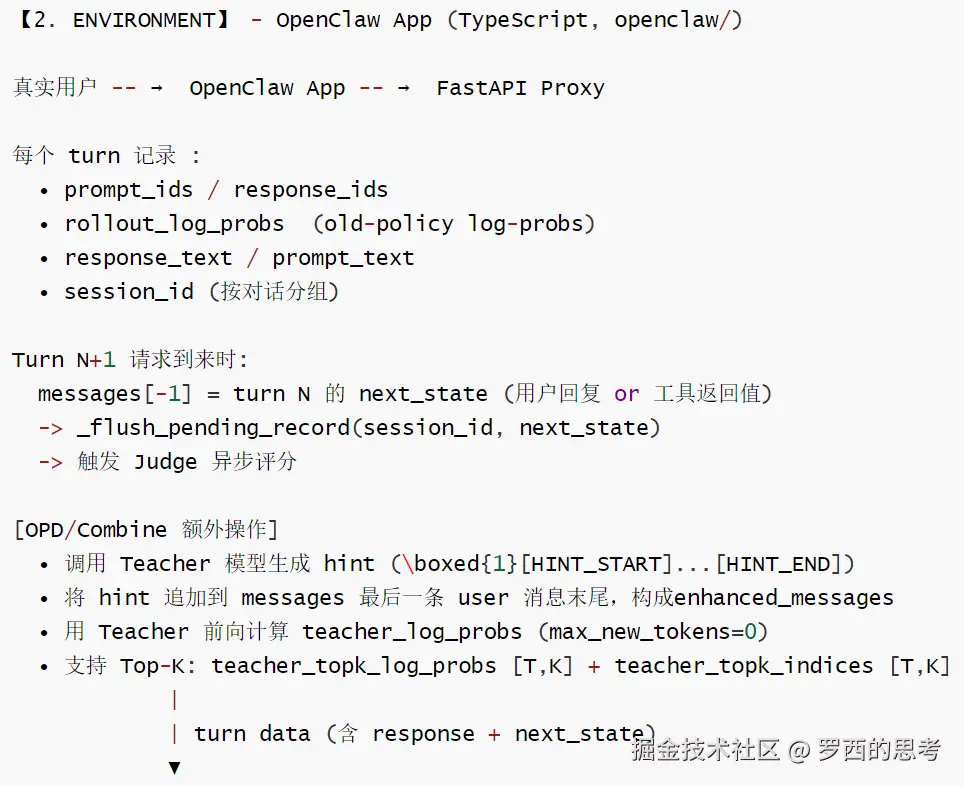

Environment

定义：产生观测（next_state）、定义任务边界。

环境托管模块（Environment Hosting Subsystem）构建智能体操作的真实/模拟环境：

个人智能体场景：集成用户终端设备（手机/电脑）的会话系统
通用智能体场景：支持云端并行终端、图形界面交互、软件工程开发环境及工具调用沙盒环境模块通过事件驱动机制实时反馈状态变化，包括用户追问、代码执行结果（stdout/stderr）或界面元素变更等信号。

具体如下：

模块	角色	位置
真实用户	发消息（动作） + 看 response（观测）	外部，无代码
HTTP 请求中的 messages	用户发出的 observation sequence	FastAPI 请求体
messages $-1$ （新消息）	next_state，上一轮 turn 的环境反馈	_handle_request() 第 504 行
X-Session-Id header	标识同一个 environment episode（会话）	FastAPI header
X-Turn-Type: main/side	区分训练轨迹与非训练交互	FastAPI header
X-Session-Done header	episode 终止信号	FastAPI header

Environment在OpenClaw中没有代码实体，它就是"真实用户+HTTP协议"本身。

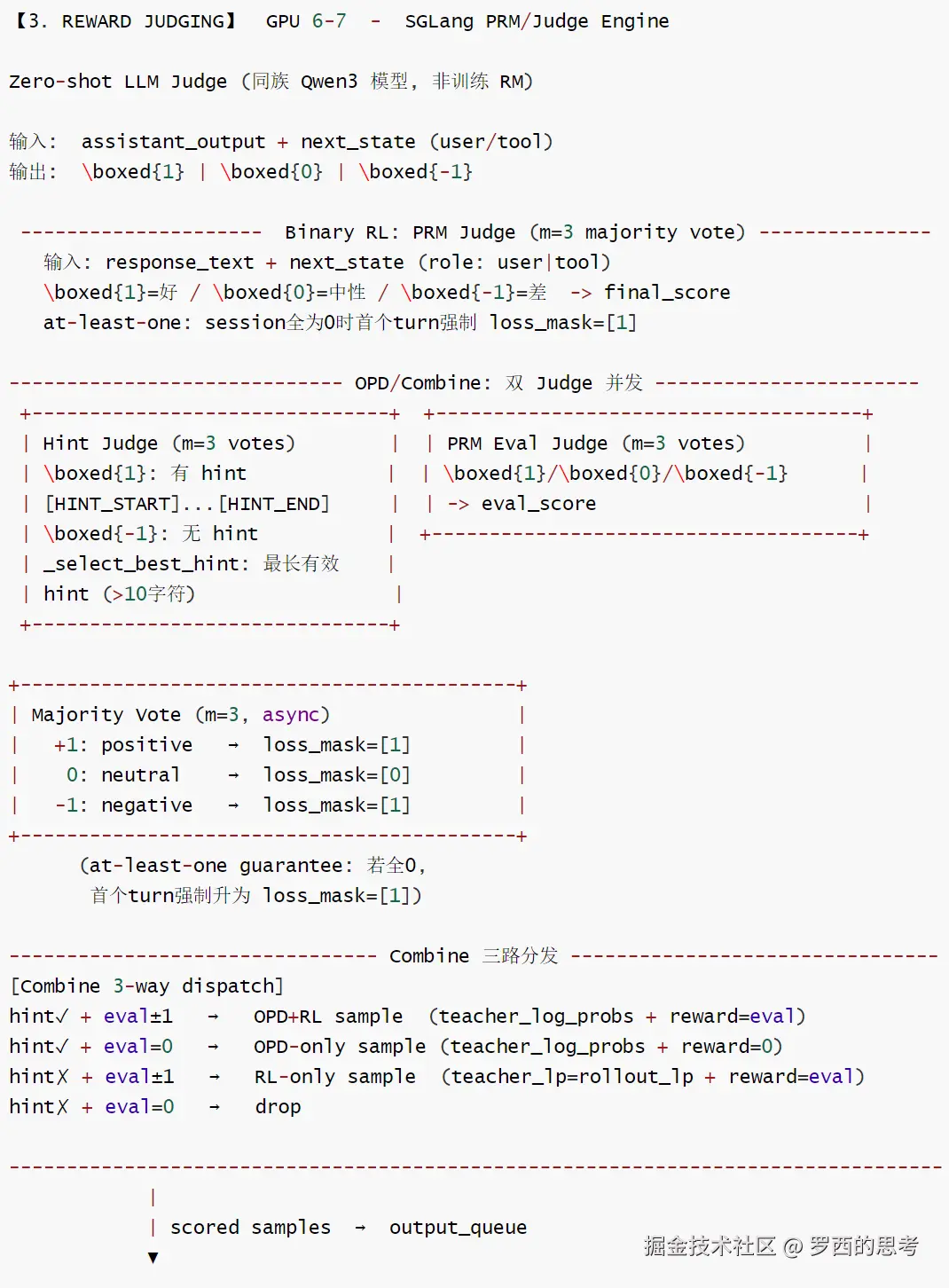

Reward Judging

定义：评估当前response的质量，产生reward 信号 Binary RL 的 Reward Judge。

效果评估模块（Reward Judging Component）采用双轨制评估机制：

量化评估层（PRM Judge）：基于预设指标体系生成即时评分（+1/-1等）
质性指导层（OPD Hint Extractor）：通过自然语言理解技术提取改进建议。

该模块将评估结果与指导信号整合为结构化反馈，构建"教师上下文"用于模型微调。评估过程采用异步批处理模式，支持每秒千级交互的评估吞吐量。

功能定位

质量评估：对代理响应进行质量评分
- 评估逻辑：基于下一状态判断助手响应质量
- 评分规则：+1(好)/-1(差)/0(中性)
- 多数投票：多次独立评估取多数结果
奖励信号生成：生成用于策略优化的奖励信号
过程监督：提供细粒度的过程反馈而非仅结果反馈

技术实现

过程奖励模型：通过下一状态评估当前响应质量
多数投票机制：执行多次独立评估取多数结果提高可靠性
异步评估：在后台线程中执行耗时的LLM评估
核心文件：集成在openclaw_api_server.py中的PRM相关逻辑

具体如下：

模块	角色	位置
_fire_prm_scoring()	触发 PRM 评分任务（异步）	openclaw_api_server.py
_prm_evaluate()	PRM 评估主逻辑（m=3 并行）	openclaw_api_server.py
_query_prm_once()	单次调用 Judge LLM（GPU 6-7）	openclaw_api_server.py
_majority_vote()	多数投票 → final score	openclaw_api_server.py
_build_prm_judge_prompt()	构造 judge prompt	openclaw_api_server.py
SGLang PRM Engine（GPU 6-7）	运行 Judge LLM 推理	Slime 启动

OPD / Combine 额外的 Reward Judge如下：

模块	角色	位置
_fire_opd_task()	触发 OPD 评估任务（异步）	openclaw_opd_api_server.py
_opd_evaluate()	Hint Judge + Teacher LP + Eval	openclaw_opd_api_server.py
_query_judge_once()	Hint Judge 单次调用（GPU 6-7）	openclaw_opd_api_server.py
_select_best_hint()	选最优 hint	openclaw_opd_api_server.py
_compute_teacher_log_probs()	教师前向传播（max_new_tokens=0）	openclaw_opd_api_server.py
_query_prm_eval_once()	Eval Judge（仅 Combine）	openclaw_opd_api_server.py
_prm_eval_majority_vote()	Eval 多数投票（仅 Combine）	openclaw_opd_api_server.py

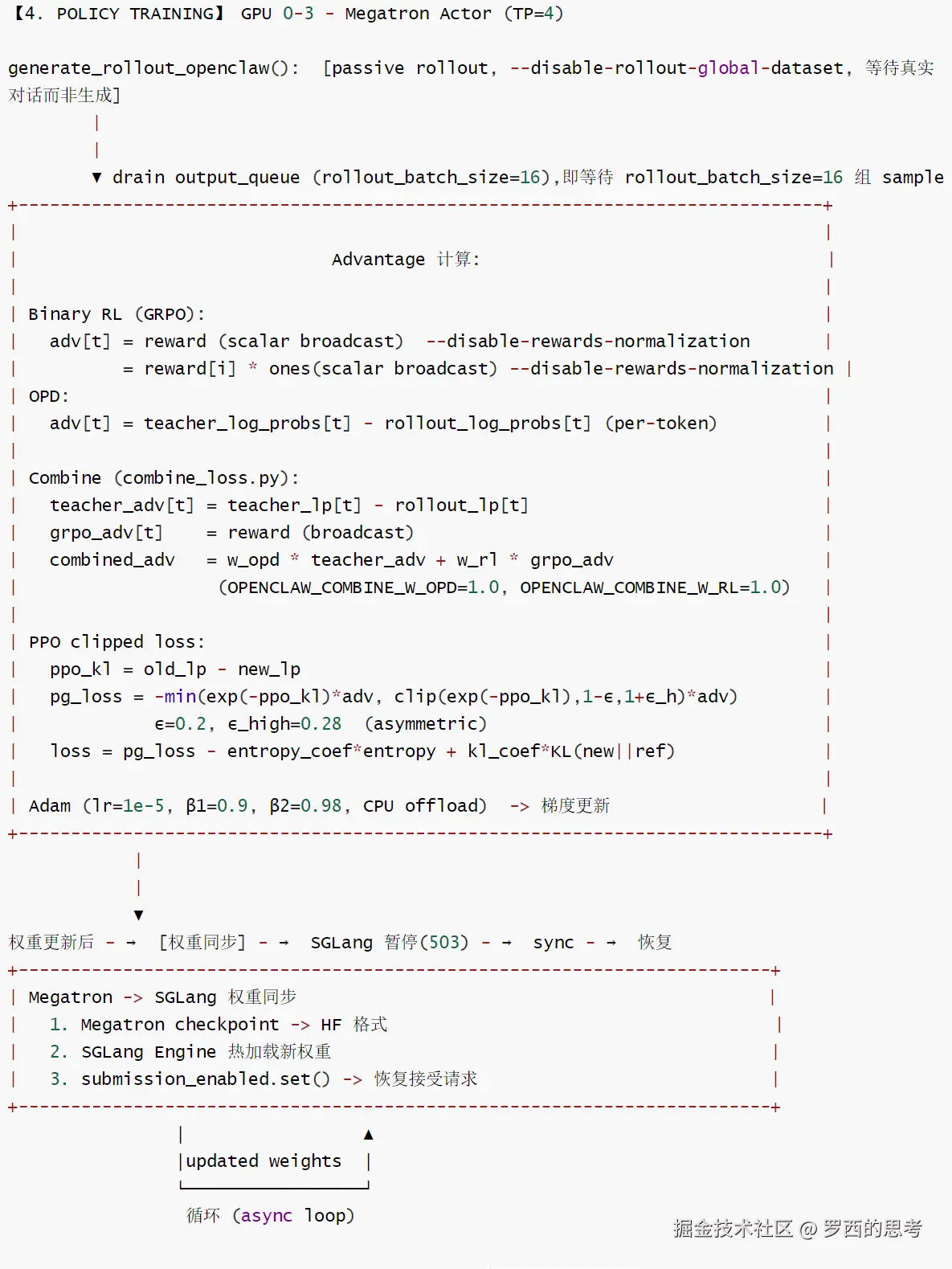

Policy Training

定义：利用reward信号更新策略参数

策略训练模块（Policy Training Pipeline）基于Megatron等分布式训练框架构建，采用PPO等强化学习算法实现模型优化。其创新点在于：

独立数据队列机制：隔离在线服务与训练数据流
增量学习架构：支持动态权重更新而不中断服务

功能定位

模型优化：基于收集的样本和奖励信号更新策略模型
分布式训练：支持多GPU和多节点分布式训练

技术实现

训练框架：基于Slime和Megatron-LM实现
算法支持：GRPO、PPO、KL正则化等多种RL算法
核心文件：slime/train_async.py及相关训练脚本

具体如下：

模块	角色	位置
_maybe_submit_ready_samples()	等 PRM 完成后触发 sample 提交	各 api_server.py
_submit_turn_sample()	构造 Sample 对象（loss_mask, reward）	各 api_server.py
_submit_rl_turn_sample()	RL-only 样本（Combine）	openclaw_combine_api_server.py
output_queue.put(...)	跨线程传递 Sample	各 api_server.py

Slime训练主循环：

模块	角色	位置
generate_rollout_openclaw()	Slime rollout 入口（被动收集）	openclaw_rollout.py
_drain_output_queue()	等待 N 个样本积累	openclaw_rollout.py
AsyncRolloutWorker.pause/resume_submission()	控制 API 开关（weight sync 期间暂停）	openclaw_rollout.py
compute_advantages_and_returns()	计算 GRPO/OPD advantage	slime/.../loss.py
get_grpo_returns()	GRPO advantage（reward 标量广播）	ppo_utils.py
compute_policy_loss()	PPO clip 损失	ppo_utils.py
combine_loss_function()	Combine 自定义损失（w_opd + w_rl）	combine_loss.py
Megatron Actor（GPU 0-3）	执行梯度更新、weight sync	Slime / Megatron-LM
RolloutFnTrainOutput	rollout 输出格式（返回给 Slime）	openclaw_rollout.py

GPU分配

4组件架构各自运行在哪些GPU上？具体如下：

组件	GPU	实际进程	核心代码
Policy Training	GPU 0-3	Megatron Actor，TP=4	slime/ + openclaw_rollout.py
Policy Serving	GPU 4-5	SGLang Rollout + FastAPI Proxy	openclaw_api_server.py
Reward Judging	GPU 6-7	SGLang PRM/Judge	同一个 openclaw_api_server.py 中的评分逻辑
Environment	无GPU	OpenClawApp+用户	openclaw/ (TS app)

即：

ini 复制代码

GPU 分配 (8卡节点, run_qwen3_4b_openclaw_rl.sh):
    GPU 0-3: Megatron Actor     (ACTOR_GPUS=4, TP=4)   <- Policy Training
    GPU 4-5: SGLang Rollout     (ROLLOUT_GPUS=2, TP=2) <- Policy Serving
    GPU 6-7: SGLang PRM/Judge   (PRM_GPUS=2, TP=2)     <- Reward Judging

1.4 模型

OpenClaw-RL 优化的是 Qwen3-4B （Actor），它同时也是serve用户的模型（通过SGLang 推理引l擎的权重副本）。三个角色（Actor/Rollout/Judge）用的都是同一个模型，但只有 Actor 被训练更新。

模型详情

具体如下：

ini 复制代码

① Actor Model (GPU 0-3, Megatron TP=4)
 = 被优化的 Student模型
 = 做 forward/backward/optimizer step 的那个
 → 就是OpenClaw-RL 正在训练的模型

② Rollout Mode1. (GPU 4-5,SGLang TP=2）
    = 为用户服务的推理引擎
    = Actor的权重副本（定期同步）
    → 不直接训练，只是Actor 的"镜像"

③ PRM Judge / Teacher (GPU 6-7,·SGLang)
 = 评分+生成hint+计算teacher_log_probs
 = 可以是同一模型的另一个实例（OpenClawOPD）
 → 不被训练，只是工具

被优化的：只有 ① ActorModel
② 和 ① 是同一个模型的不同副本（权重周期性同步）
③ 是judge/teacher（固定不变）

具体配置

ini 复制代码

# run_qwen3_4b_openclaw_rl.sh 中:
MODEL_PATH=Qwen/Qwen3-4B #所有角色都用同---个模型

# Actor（训练）：Qwen3-4B（Megatron格式，做梯度更新）
# Rollout（推理）：Qwen3-4B（SGLang 格式，serve 用户）
# PRM/Teacher （评估）：Qwen3-4B（SGLang 格式，评分/hint/teacher scoring)

训练循环

训练循环如下：

vbscript 复制代码

User → Rollout （Qwen3-4B） 生成 response
     → PRM Judge（Qwen3-4B）评分/生成hint
     → Teacher （Qwen3-4B+hint） 计算 teacher_log_probs
     → Actor（Qwen3-4B）做梯度更新                        ◄───   这一步优化模型
     → 权重同步回Rollout
     → 下次用户得到更好的response

0x02 Slime 的作用

Slime 在 OpenClaw-RL 中，是核心的 RL 后训练框架，负责高效地组织 rollout、trainer和data buffer等模块，实现异步、解耦的RL训练流程。它连接了模型推理（如SGLang）、训练（如 Megatron）和数据流转，支撑了 OpenClaw-RL 的所有 RL 训练范式（OPD，Binary RL，Combine）。

2.1 集成机制

Slime 通过以下机制与OpenClaw组件集成：

插件化架构：通过命令行参数注入自定义函数
异步数据流：OpenClawAPIServer异步生产数据，Slime异步消费
训练资源隔离：不同组件使用独立的GPU资源，避免相互干扰
统一接口：所有OpenClaw变体(RL/OPD/Combine)都遵循相同的集成模式

ini 复制代码

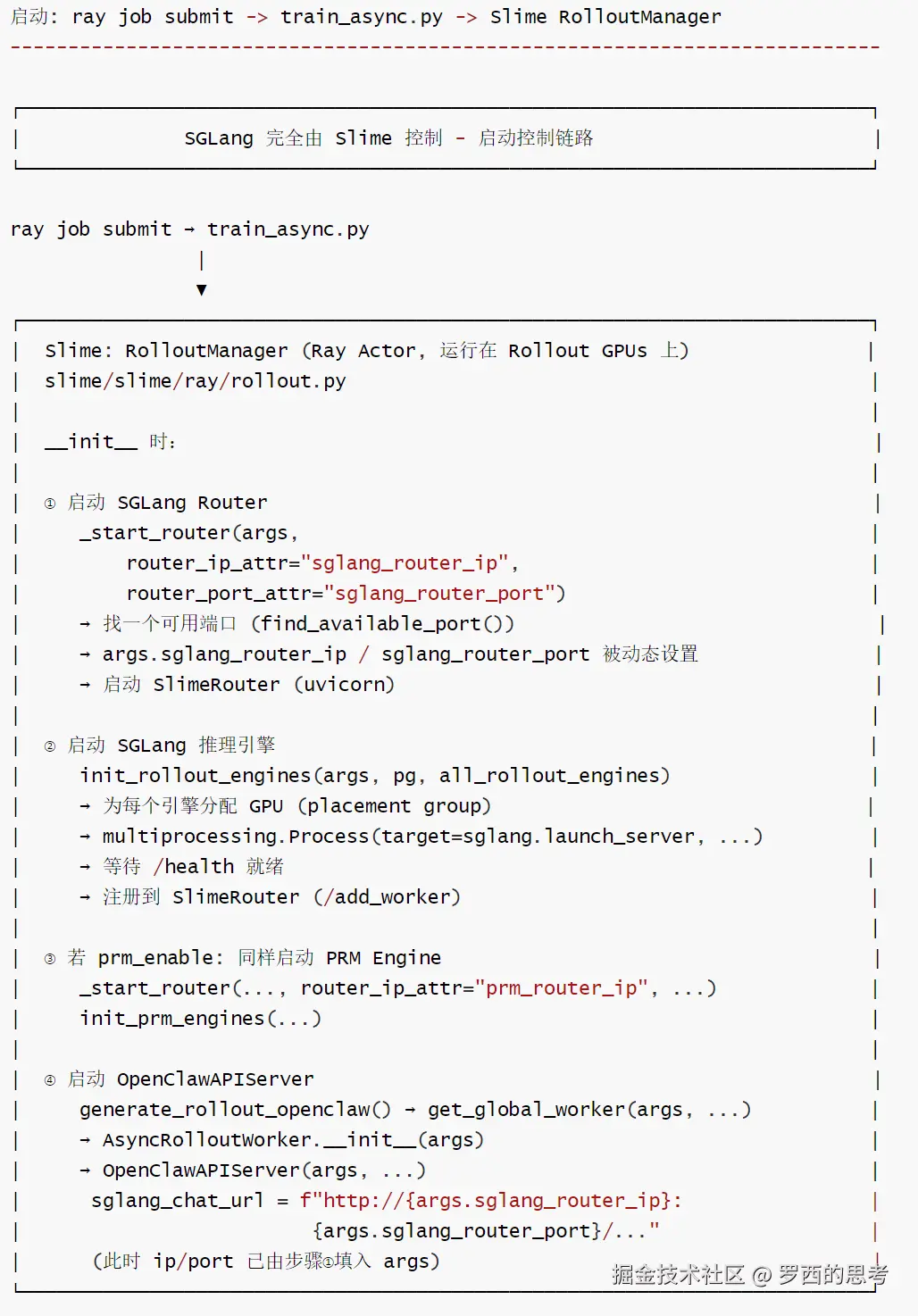

Slime 启动 SGLang 引擎
    └── Slime 启动 SlimeRouter (分配动态端口)
            └── Slime 将 ip/port 写入 args
                    └── OpenClawAPIServer 读取 args
                            └── 对外暴露 PORT=30000 给 OpenClaw App
                                    (用户流量入口)

✓ SGLang 的启动、GPU 分配、端口分配、Router 注册 全部由 Slime 控制
  ① 分配 GPU (Ray Placement Group)
  ② 动态启动 SGLang 推理引擎 + SlimeRouter (port=动态分配 -> args.sglang_router_port)
  ③ 动态启动 PRM Engine + PRM Router (port=动态分配 -> args.prm_router_port)
  ④ 启动 Megatron Actor (GPU 0-3, TP=4)
✓ OpenClawAPIServer 只是"寄生"在 Slime 的基础设施上 ◄───────────────────── "此处是关键"
✓ PORT=30000 是外部可见端口, sglang_router_port 是 Slime 内部动态分配的

这种设计使得 OpenClaw-RL能够充分利用 Slime强大的分布式训练能力，同时保持 OpenClaw组件的灵活性和可扩展性。

2.2 Slime 扩展

我们来看看 Slime 扩展的机制。

Slime 设计了插件化的钩子系统，OpenClaw-RL 通过 shell 脚本中的参数注入，不修改 Slime 核心即可完整接管整个训练流程。

插件化架构

RolloutManager是Slime中负责管理rollout数据收集的核心类，它通过以下方式（扩展点）集成OpenClaw组件：

自定义生成函数：通过--custom-generate-function-path指定
自定义奖励函数：通过--custom-rm-path指定
自定义损失函数：通过--custom-loss-function-path指定

自定义 rollout 函数：通过 --rollout-function-path 指定

具体如下：

r 复制代码

# run_qwen3_4b_openclaw_rl.sh 中的关键参数：
--rollout-function-path openclaw_rollout.generate_rollout_openclaw    # 扩展点1
--custom-generate-function-path openclaw_api_server.generate         # 扩展点2
--custom-rm-path openclaw_api_server.reward_func                     # 扩展点3
# 无需 --custom-loss-function-path (RL用标准GRPO)

# run_qwen3_4b_openclaw_combine.sh
--custom-loss-function-path combine_loss.combine_loss_function       # 扩展点4

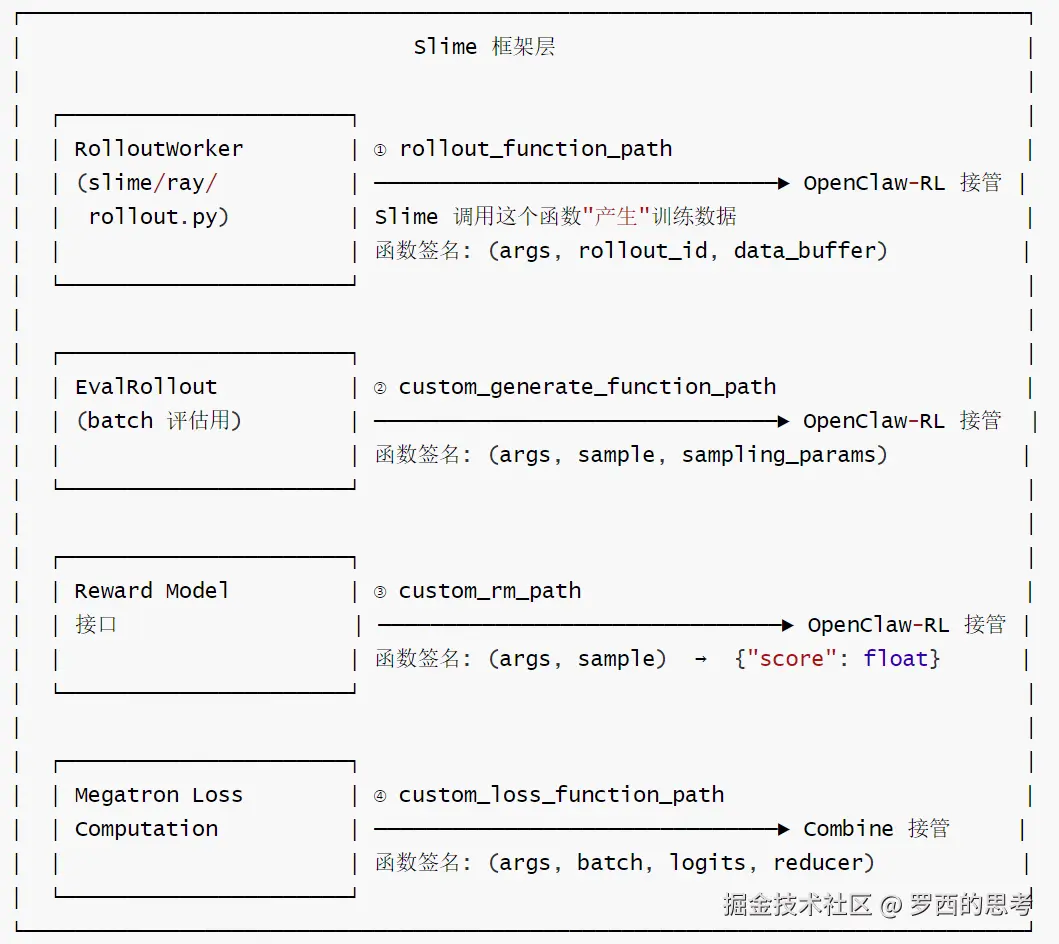

扩展点的职责

每个扩展点的职责如下：

slime-扩展点

2.3 OpenClaw-RL 做了哪些工作

OpenClaw-RL 的核心工作量集中在数据采集层 (openclaw_api_server.py)，通过 4 个扩展点精准插入 Slime框架，完全不需要修改 Slime/Megatron 核心代码。

scss 复制代码

OpenClaw-RL 提供的工作量                      Slime 框架提供的工作量
─────────────────────────────────────       ─────────────────────────────────────
openclaw_api_server.py                      train_async.py (异步训练主循环)
 - FastAPI 代理 + 会话管理                    Megatron-LM (TP/PP/CP 训练)
 - PRM 评分 (并发 m 次调用)                   SGLang (高效推理)
 - next_state 检测                           Ray (分布式任务调度)
 - at-least-one guarantee                   GRPO 优势计算
 - 样本提交到 output_queue                    PPO 损失函数
                                            权重同步 (mbridge)
openclaw_rollout.py                         checkpoint 管理
 - 被动等待模式 rollout                       WanDB 日志
 - drain_output_queue
 - pause/resume submission

openclaw_opd_api_server.py
 - hint 提取 judge
 - teacher log-probs 计算
 - top-K 蒸馏

combine_loss.py
 - combined_adv 计算
 - 自定义 PPO loss

run_*.sh (5-6个脚本)
 - GPU 分配配置
 - Slime 参数绑定
 - 环境变量设置

扩展点①

扩展点①: rollout_function_path - 最核心的接管。

关键创新：Slime 框架原本假设 rollout 是主动的 (给模型一个 prompt，模型生成 response)。OpenClaw-RL 把它改成被动等待 (等真实用户对话产生样本)。

函数名：generate_rollout_openclaw()

作用：被 Slime的 RolloutManager调用，负责协调OpenClawAPIServer 收集训练数据
关键操作：
- 获取全局AsyncRolloutWorker 实例
- 启用样本提交(resume_submission())
- 从输出队列收集样本(_drain_output_queue())
- 禁用样本提交(pause_submission())

具体代码如下：

python 复制代码

# openclaw_rollout.py

def generate_rollout_openclaw(args, rollout_id, data_buffer, evaluation=False):
    """
    Slime 框架期望: 调用这个函数 → 返回 rollout_batch_size 个 Sample
    OpenClaw 实现: 不主动生成! 而是等待真实用户对话产生样本
    """
    worker = get_global_worker(args, data_buffer)

    if evaluation:
        # 标准 eval rollout (用 Slime 自带)
        eval_output, _ = run(eval_rollout(args, rollout_id))
        return eval_output

    worker.resume_submission()      # ← 开放 API 接受新会话的样本提交
    completed_samples = run(
        _drain_output_queue(args, worker)  # ← 阻塞等待，直到收集到 rollout_batch_size 个样本
    )
    worker.pause_submission()       # ← 关闭提交 (权重更新期间，503 所有请求)

    return RolloutFnTrainOutput(samples=completed_samples, metrics=...)

标准 Slime 模式如下：

arduino 复制代码

训练器 → "给我生成 rollout_batch_size 个样本" → rollout 引擎主动采样

OpenClaw-RL 模式如下：

scss 复制代码

    ↓
训练器 → "给我生成 rollout_batch_size 个样本"
    ↓
generate_rollout_openclaw() 打开阀门，等待...
    ↓
用户正常使用 OpenClaw (同时 API Server 收集并评分)
    ↓
output_queue 积满 rollout_batch_size 个样本
    ↓
关闭阀门 (暂停提交)，返回给训练器

扩展点 ②③

扩展点 ②③：custom_generate 和 custom_rm (评估用)。

这两个函数是直通接口，真正的评分逻辑已经在 _prm_evaluate() 异步完成并存入 sample.reward。

生成函数：openclaw_api_server.py
- 函数名：generate()
- 作用：被Slime在评估模式下调用，用于生成单个样本的响应
- 注意：generate() 是模块级 async 函数，不是 OpenClawAPIServer 的方法
- 实现：调用 SGLang 的 /generate 端点生成响应
奖励函数：openclaw_api_server.py
- 函数名：reward_func()
- 作用：被 Slime调用计算样本的奖励值
- 注意：reward_func() 是模块级函数，不是 OpenClawAPIServer 的方法
- 实现：对于OpenClaw-RL，直接返回样本中已有的PRM评分

python 复制代码

# openclaw-rl/openclaw_api_server.py 中的两个模块级函数 (仅用于 eval 阶段)
# Ref: openclaw-rl/openclaw_api_server.py:141,149

async def generate(args, sample, sampling_params, evaluation=False)  →  Sample:
    # 直接调用 SGLang 的 /generate 端点
    # 返回带 rollout_log_probs 的 Sample
    ...

async def reward_func(args, sample_or_samples, **kwargs):
    # 把 sample.reward["score"] 透传回去 (实际评分在 API Server 已完成)
    return {"score": s.reward.get("score", 0.0)}

扩展点 ④

扩展点 ④：custom_loss_function_path (仅 Combine 使用)。

ini 复制代码

# combine_loss.py
def combine_loss_function(args, batch, logits, sum_of_sample_mean):
    # Slime 框架注入：batch["advantages"] → GRPO 预计算优势
    #                batch["teacher_log_probs"] → OPD teacher 信号
    #                logits → Megatron 当前 forward pass 输出

    combined_advantages = w_opd * teacher_adv + w_rl * grpo_adv
    loss = PPO_clip_loss(combined_advantages) + KL_loss
    return loss, metrics

自定义 Advantage 如何接入 Trainer

核心设计思路：API Server 负责"算好所有原材料"(reward、teacher_lp、rollout_lp)，Slime 只负责"组装 advantage + 算 loss"。三种方法的 advantage 注入路径各不相同：

Binary RL 用 Slime 内置 GRPO
OPD 靠字段劫持
Combine 用 custom loss

关键区分：不是所有方法都用同一条路径注入 advantage。

Binary RL --- 走 Slime 内置 GRPO 路径

ini 复制代码

reward_func(reward=±1) → Slime 自动计算 GRPO advantage → PPO clip loss
 ↓
ppo_utils.py L207: advantages[i] = ones_like(kl) * rewards[i]  # broadcast

不需要 custom-loss-function-path
Advantage 由 Slime 内部的 get_grpo_returns() 计算
OpenClaw 只负责提供 reward 值

OPD --- 劫持 Slime 的 advantage 字段

css 复制代码

API Server 把 teacher_log_probs 塞进 sample 字段
  ↓
Slime loss.py 读到 teacher_log_probs
  ↓
advantages[i] = teacher_log_probs[i] - rollout_log_probs[i]  # per-token
  ↓
正常 PPO clip loss

- 也不需要 custom-loss-function-path
- Slime 的 loss.py 内部已有 OPD 分支，由 CLI 参数 `--advantage-estimator on_policy_distillation` 触发，而非自动字段检测

Combine --- 唯一需要 custom loss 的

less 复制代码

combine_loss.py::combine_loss_function
  ↓
读取 batch["advantages"](GRPO 已算好的)
读取 batch["teacher_log_probs"] 和 batch["rollout_log_probs"]
  ↓
combined_adv = w_rl * grpo_adv + w_opd * (teacher_lp - rollout_lp)
  ↓
用 combined_adv 替换原 advantage → PPO clip loss

数据流全景图

数据流全图

2.4 集成

入口

主训练入口：slime/train_async.py，这是Slime异步训练的核心文件，主要功能包括：

初始化 Ray 集群：创建 placement groups 分配 GPu资源
创建 Rollout Manager：初始化包含 SGLang 引l擎的 rollout 管理器
创建训练模型：初始化 actor 和 critic模型
异步训练循环：
- 调用rollout_manager.generate.remote()获取训练数据
- 调用actor_model.async_train()执行训练
- 定期保存模型和更新权重

关键调用点

rollout_data_next_future = rollout_manager.generate.remote(args.start_rollout_id)
rollout_data_next_future = rollout_manager.generate.remote(rollout_id + 1)
ray.get(actor_model.async_train(rollout_id,rollout_data_curr_ref))

启动

Slime的主要调用是通过 shell脚本启动的，例如：

ruby 复制代码

OpenClaw-RL:openclaw-rl/run_qwen3_4b_openclaw_rl.sh
OpenClaw-OPD:openclaw-opd/run_qwen3_4b_openclaw_opd.sh
OpenClaw-Combine: openclaw-combine/run_qwen3_4b_openclaw_combine.sh

在这些脚本的最后部分，通过 Ray Job Submit调用 Slime 的主训练文件：

dart 复制代码

ray job submit --address="http://127.0.0.1:8265"
--runtime-env-json="${RUNTIME_ENV_JSON}"\
--python3 train_async.py--actor-num-nodes 1\
--actor-num-gpus-per-node "${ACToR_GPUS}"\
--rollout-num-gpus "${ROLLoUT_GPUS}"#...其他参数
--custom-generate-function-path openclaw_api_server.generate--custom-rm-path openclaw_api_server.reward_func

具体参见如下：

slime-启动

循环

Slime 框架的循环如下，可以看到 OpenClaw-RL 如何在其中运作。

Slime 训练器→调用rollout_manager.generate()
RolloutManager→调用自定义的generate_rollout_openclaw()函数
OpenClawRolloutWorker→管理OpenClawAPIServer实例并收集样本
OpenClawAPIServer→处理用户请求并生成训练样本

ini 复制代码

Slime 框架 (train_async.py)
│
├── 初始化 Ray cluster + Megatron Actor + SGLang Rollout Engine
│
├── 训练循环 while True:
│   │
│   ├── ① 调用 rollout_function_path (generate_rollout_openclaw)
│   │       │
│   │       ├── 启动 OpenClawAPIServer (FastAPI on :30000)
│   │       ├── resume_submission() <- 开始接受对话
│   │       ├── 等待 output_queue 积满 rollout_batch_size 个 Sample
│   │       │   (每个 Sample 已含 rollout_log_probs + reward["score"])
│   │       └── pause_submission() <- 停止接受对话
│   │
│   ├── ② 调用 reward_func()  →  返回已有的 score (直通)
│   │
│   ├── ③ GRPO advantage 计算 (Slime 内置)
│   │       grpo_adv = broadcast(reward) to all tokens
│   │
│   ├── ④ Megatron forward pass (TP=4)
│   │
│   ├── ⑤ 调用 custom_loss_function (combine_loss 或 Slime 内置)
│   │       loss = PPO_clip(combined_adv) + β_KL * KL
│   │
│   ├── ⑥ backward + optimizer step (with CPU offload)
│   │
│   └── ⑦ 权重同步: Megatron  →  SGLang (mbridge)
│
└── 每 save_interval 步保存 checkpoint

2.5 核心模块

几大组件角色定位

Slime：核心训练框架，提供分布式训练基础设施
OpenClawAPIServer：API代理服务器，处理用户请求并生成训练样本
AsyncRolloutWorker：异步轨迹收集工作者，协调数据收集流程
Trainer：Slime 训练器，负责模型训练和权重更新

采用生产者一消费者一协调者模式：

生产者：OpenClawAPIServer（生成训练样本）
协调者：AsyncRolloutWorker（管理收集流程）
消费者：Slime Trainer（消费样本进行训练）

依赖关系如下：

Slime（核心框架） → AsyncRolloutWorker（协调层）：通过函数调用接口
AsyncRolloutWorker → OpenClawAPIServer(数据生产层）：通过队列和状态控制
OpenClawAPIServer → SGLang（推理引擎） : 通过 HTTP API 调用
Slime → SGLang：直接集成SGLang引擎用于评估

调用逻辑详细分析

Slime Trainer 调用 AsyncRolloutWorker

调用入口点

在 slime/train_async.py 中：

ini 复制代码

#创建rolloutmanager（包含AsyncRolloutWorker）
rollout_manager, num_rollout_per_epoch = create_rollout_manager(args, pgs["rollout"], pgs.get("prm"）)
#异步生成rollout数据
rollout_data_next_future = rollout_manager.generate.remote(rollout_id + 1)
#训练actor模型
ray.get(actor_model.async_train(rollout_id, rollout_data_curr_ref))

关键调用链

Slime Train Loop → rollout_manager.generate.remote()
RolloutManager→调用自定义的generate_rollout_openclaw(）
AsyncRolloutWorker→管理 OpenClawAPIServer 实例

AsyncRolloutWorker 调用 OpenClawAPIServer

初始化调用

在AsyncRolloutWorker.init(）中：

python 复制代码

#创建OpenClawAPIServer 实例
self._server = OpenClawAPIServer(args=args, output_queue=self.output_queue, submission_enabled=self._submission_enabled)

#启动服务器线程
Self.worker_thread = threading.Thread(target=self._server.run, daemon=True)
self.worker_thread.start()

状态控制调用

暂停提交：worker.pause_submission(） → self._server.purge_record_files()
恢复提交：worker.resume_submission(）→启用_submission_enabled 标志_
清理记录：self._server.purge_record_files(）→清空内部状态

核心数据结构

Sample对象

来源：OpenClawAPIServer._build_sample_for_turn() _

字段： prompt：用户输入文本
response：助手响应文本
tokens：完整token序列
rollout_log_probs：SGLang生成的对数概率
teacher_log_probs：教师模型对数概率 (OPD/Combine 使用)
reward：PRM评分结果
loss_mask：训练有效性掩码

流向:output_queue → Slime Trainer

内部状态字典

_turn_counts：会话回合计数器 _pending_records：待处理回合记录 _pending_turn_data：待评估回合数据(tokens+logprobs)

eval_scores：PRM评估结果缓存

output_queue

类型：queue.Queue()

内容：(group_index， $sample_list$ )元组

生产者：OpenClawAPIServer

消费者：AsyncRolloutWorker → Slime Trainer

异步任务队列

_prm_tasks：存储PRM评估的 asyncio.Task

作用：跟踪异步评估状态，避免重复评估

0x03 交互

组件

3.1 数据流

我们来看看真实对话如何从用户流入训练系统。核心设计特点如下：

① 用户无感知训练在后台异步进行，不影响响应速度 ② Zero 标注 next_state 自动成为 reward 信号，无需人工标注 ③ 完全私有对话数据不离开用户服务器 ④ 实时持续学习每次对话都可能成为训练数据，模型持续进化

总体流程如下：

训练数据收集路径：用户请求→OpenClawAPIServer(生产样本)→output_queue→ AsyncRolloutWorker (收集样本)→generate_rollout_openclaw()→ RolloutManager → Slime Train Loop → Model Training
评估数据生成路径：Slime Evaluation → generate() function → OpenClawAPIServer._forward_to_sglang() → SGLang → Response
奖励计算路径：Slime Training → reward_func()→ Sample.reward.score (already computed by OpenClawAPIServer)

关键数据流总结如下：

diff 复制代码

+-----------------+----------------------------+------------------------------------+
| 阶段            | 核心组件                    | 数据                                |
+-----------------+----------------------------+------------------------------------+
| Policy Serving  | SGLang + FastAPI Proxy     | token ids, logprobs, response text |
| Environment     | OpenClaw App (真实用户)     | conversation turns, teacher hints  |
| Reward Judging  | LLM Judge (多数投票)        | score ∈ {-1, 0, +1}  →  loss_mask  |
| Policy Training | Megatron GRPO/OPD/Combine  | advantages  →  gradient updates    |
+-----------------+----------------------------+------------------------------------+

从正常训练循环时序来看，时间轴如下：

makefile 复制代码

时间轴 →

T0：用户请求到达→OpenClawAPISerVer处理→样本缓冲

T1：下一状态到达→触发PRM评估→异步评分

T2: Slime 请求数据→AsyncRolloutWorker 启用提交

T3：样本提交到队列→AsyncRolloutWorker收集样本

T4: Slime开始训练→消费样本→更新权重

T5：权重更新完成→AsyncRolloutWorker禁用提交→清理状态

T6：新请求使用新策略→循环继续

但是，其总体是异步进行的，具体如下：

javascript 复制代码

时间轴 (完全异步, 各组件不相互阻塞):
    SGLang:    服务用户 ─────────────────── 暂停(503) ─ 加载新权重 ─ 服务用户 ──►
    Proxy:     采集数据 ─────────────────── 暂停 ─────── 恢复 ───── 采集数据 ──►
    PRM:       评分 ───── 评分 ───── 评分 ─────────────────────── 评分 ───── 评分 ──►
    Megatron:  ─ 等待数据 ───────────── 训练 ─ 同步 ─ 等待数据 ─── 训练 ─────────►

3.2 模块交互

关键接口 (模块间通信)如下：

bash 复制代码

OpenClaw App ──HTTP/JSON──► FastAPI Proxy          headers: X-Session-Id/Turn-Type/Done
FastAPI Proxy ──httpx──► SlimeRouter              OpenAI-compatible, logprobs=True
SlimeRouter ──httpx──► SGLang Engine               /v1/chat/completions
FastAPI Proxy ──httpx──► PRM SlimeRouter           /generate (plain text prompt)
OpenClawAPIServer ──Queue──► AsyncRolloutWorker     (group_id, [Sample])
AsyncRolloutWorker ──► generate_rollout_fn         RolloutFnTrainOutput
generate_rollout_fn ──► Slime → Megatron           samples list
submission_enabled Event ──► FastAPI Proxy         pause(clear)/resume(set)

模块交互流程如下：

模块交互流程

具体展开如下：

openclawRL-模块交互图

3.3 详细流程

Policy Serving

4-Policy Serving

注：

next state：OpenClaw-RL 关心一个贴近真实部署的问题："agent 在线运行时，每一步交互后天然产生的 next-state signal，能不能直接被回收成训练信号？" 。这里的 next state 可以是很多东西：用户下一句回复、工具执行结果、终端 stdout/stderr、GUI 状态变化、SWE 环境中的测试 verdict 或报错 trace。
main vs side 区分逻辑:

css 复制代码

┌────────────────────────────────┐
│ main：用户对话的主线 → 产生训练数据 │
│                                │
│ side：辅助性调用，例如：          │
│     ·UI渲染前的pre-flight请求    │
│     ·工具调用前的参数生成         │
│     ·非核心交互（session管理等）  │
│  → 请求被完整转发，但不截取训练样本 │
└────────────────────────────────┘

Environment

Environment在OpenClaw中没有代码实体，它就是"真实用户+HTTP协议"本身。

4-Environment

Reward Judging

具体如下图所示。

4-Reward Judging

Policy Training

具体如下图所示。

4-Policy Training

三种方法的路径选择

Binary RL: Proxy→PRM评分→Sample(reward）→GRPO adv→policy_loss→更新
OPD: Proxy → PRM+hint+teacher_lp → Sample(teacher_lp）→OPD adv →policy_loss →更新
Combine: Proxy →PRM+hint+teacher_lp→Sample（reward+teacher_lp）→GRPO adv→custom_loss（混合）→更新

3.4 完整时序

ini 复制代码

=======================================================================
                Phase 1: 用户对话 → Rollout
=======================================================================

用户手机 → HTTP POST → FastAPI Proxy (GPU 4-5 SGLang)

Request:
 messages: [{"role": "user", "content": "北京有什么好玩的？"}]
 headers: X-Session-Id: sess_abc, X-Turn-Type: main

SGLang 生成:
 response: "北京 有 很多 好玩 的 地方，比如 故宫 、 长城 ..."
 response_logprobs: [-1.2, -0.8, -2.1, -1.5, -0.3, -1.8, -0.9, -0.5, -1.1, ...]
                     北京     有    很多  好玩   的    地方   ，   比如    故宫

Proxy 拦截并记录:
 prompt_ids = tokenize ("北京有什么好玩的？")
 response_ids = tokenize ("北京有很多好玩的地方，比如故宫、长城...")
 response_logprobs = [-1.2, -0.8, -2.1, ...] ← π_old 的 log probs

=======================================================================
                Phase 2: PRM 评分 (GPU 6-7)
=======================================================================
3 次独立调用 (majority vote, m=3):
Call 1: PRM prompt + response → "这个回答准确全面" → \boxed {1}
Call 2: PRM prompt + response → "信息丰富" → \boxed {1}
Call 3: PRM prompt + response → "还行但可以更好" → \boxed {0}

majority_vote([1, 1, 0]) = 1 ← reward = +1

=======================================================================
   Phase 2b: (仅 OPD/Combine) Hint + Teacher log-probs
=======================================================================

Hint judge 调用：
 "给这个回答提供改进建议" → \boxed{1}[HINT_START]可以加上交通建议[HINT_END]

 hint 注入后的用户消息："北京有什么好玩的？\n[HINT: 可以加上交通建议]"

Teacher forward pass (max_new_tokens=0, 不生成):
    输入：prompt(含hint) + response
    输出：teacher_log_probs = [-0.9, -0.6, -1.8, -1.0, -0.2, -1.5, -0.7, -0.3, -0.8, ...]
                               北京    有   很多   好玩    的   地方    ，   比如   故宫

=======================================================================
   Phase 3: 构建 Sample 对象
=======================================================================
sample = Sample()
sample.tokens = prompt_ids + response_ids
sample.response_length = 10 (假设 10 个 token)
sample.rollout_log_probs = [-1.2, -0.8, -2.1, -1.5, -0.3, -1.8, -0.9, -0.5, -1.1, ...]
sample.teacher_log_probs = [-0.9, -0.6, -1.8, -1.0, -0.2, -1.5, -0.7, -0.3, -0.8, ...]
sample.reward = {"score": 1.0}
sample.loss_mask = [1, 1, 1, 1, 1, 1, 1, 1, 1, 1]

→ 放入 output_queue → Slime 的 rollout 函数取走

=======================================================================
   Phase 4: Advantage 计算 (Slime Trainer)
=======================================================================
Binary RL (--advantage-estimator grpo):
 advantages = [+1, +1, +1, +1, +1, +1, +1, +1, +1, +1] ← reward broadcast

OPD (--advantage-estimator on_policy_distillation):
    token: 北京 有 很多 好玩 的 地方 ， 比如 故宫
    teacher: -0.9 -0.6 -1.8 -1.0 -0.2 -1.5 -0.7 -0.3 -0.8
    student: -1.1 -0.7 -2.0 -1.3 -0.3 -1.7 -0.8 -0.4 -1.0
    advantage: +0.2 +0.1 +0.2 +0.3 +0.1 +0.2 +0.1 +0.1 +0.2
        ↑ teacher 都比 student 更自信 → 全部正向 (向 teacher 靠拢)

Combine:
    grpo_adv: [+1, +1, +1, +1, +1, +1, +1, +1, +1 ]
    teacher_adv: [+0.2, +0.1, +0.2, +0.3, +0.1, +0.2, +0.1, +0.1, +0.2]
    combined: [+1.2, +1.1, +1.2, +1.3, +1.1, +1.2, +1.1, +1.1, +1.2]
             ↑ "好玩" 最受 teacher 青睐

=======================================================================
   Phase 5: PPO 更新 (以 Combine 为例)
=======================================================================
当前 forward pass (π_new):
    new_log_probs = [-1.0, -0.7, -1.9, -1.2, -0.25, -1.6, -0.85, -0.45, -0.95]

    token: 北京 有 很多 好玩 的 地方 ， 比如 故宫
    old_lp: -1.2 -0.8 -2.1 -1.5 -0.3 -1.8 -0.9 -0.5 -1.1
    new_lp: -1.0 -0.7 -1.9 -1.2 -0.25 -1.6 -0.85 -0.45 -0.95
    kl: -0.2 -0.1 -0.2 -0.3 -0.05 -0.2 -0.05 -0.05 -0.15
    # ratio = exp(new_lp - old_lp)  ← per-token
    ratio: 1.22 1.11 1.22 1.35 1.05 1.22 1.05 1.05 1.16
             ↑ 1.35 > 1.28 → 会被 clip!

    advantage: [+1.2, +1.1, +1.2, +1.3, +1.1, +1.2, +1.1, +1.1, +1.2]

    # Binary RL / OPD: --loss-type policy_loss
    #       → Slime 内置policy_loss_function
    # Combine:--loss-type custom_loss
    #                → combine_loss.combine_loss_function
    #                → combined_adv = w_rl*grpo + w_opd*(teacher-old)
    pg_loss1 = -A * ratio:
       [-1.46, -1.22, -1.46, -1.76, -1.16, -1.46, -1.16, -1.16, -1.39]
    pg_loss2 = -A * clamp(ratio, 0.8, 1.28):
               [-1.46, -1.22, -1.46, -1.66, -1.16, -1.46, -1.16, -1.16, -1.39]
                                    ↑ clamp(1.35→1.28) × 1.3 = 1.66 (被限速!)

    pg_loss = max(loss1, loss2):
              [-1.46, -1.22, -1.46, -1.66, -1.16, -1.46, -1.16, -1.16, -1.39]
                                    ↑ "好玩"被 clip，防止步子太大

    sample_mean_loss = mean(pg_loss) = -1.30

=======================================================================
   Phase 6: 参数更新
=======================================================================
    total_loss = -1.30 (这个样本的贡献)
    total_loss += 其他样本的贡献...
    total_loss /= global_batch_size

    total_loss.backward() → ∇θ
    optimizer.step()      → θ_new = θ_old - lr × Adam(∇θ)

    效果："北京"、"好玩"、"故宫" 等 token 的概率都增大了.
         "好玩" 想增大更多但被 clip 限速了

0xFF 参考

本文使用 markdown.com.cn 排版
