STM32 零基础可移植教程 13：输入捕获入门，怎么测一个方波频率

前面几篇我们一直在让 STM32 "输出"东西：

bash 复制代码

定时器中断：到点提醒 CPU
PWM 呼吸灯：输出一串高低电平
无源蜂鸣器：输出不同频率的 PWM

这一篇换个方向。

我们让 STM32 去"测量"一个方波。

不过这次不外接函数信号发生器，也不需要第二块开发板。

我们直接用开发板自己的资源做一个自测：

bash 复制代码

TIM3_CH2 输出 1000 Hz PWM
TIM3_CH4 捕获这个 PWM
串口打印测出来的频率

也就是：

bash 复制代码

自己输出一个方波
自己测这个方波

这一篇只做一个明确目标：

bash 复制代码

用 TIM 输入捕获测开发板自己输出的 PWM 频率，并通过串口打印出来

先不做占空比测量，不做多通道，不做高精度校准，也不做溢出多圈计数。

先把"捕获两个上升沿，算出一个周期"跑通。

本篇目标

最终现象：

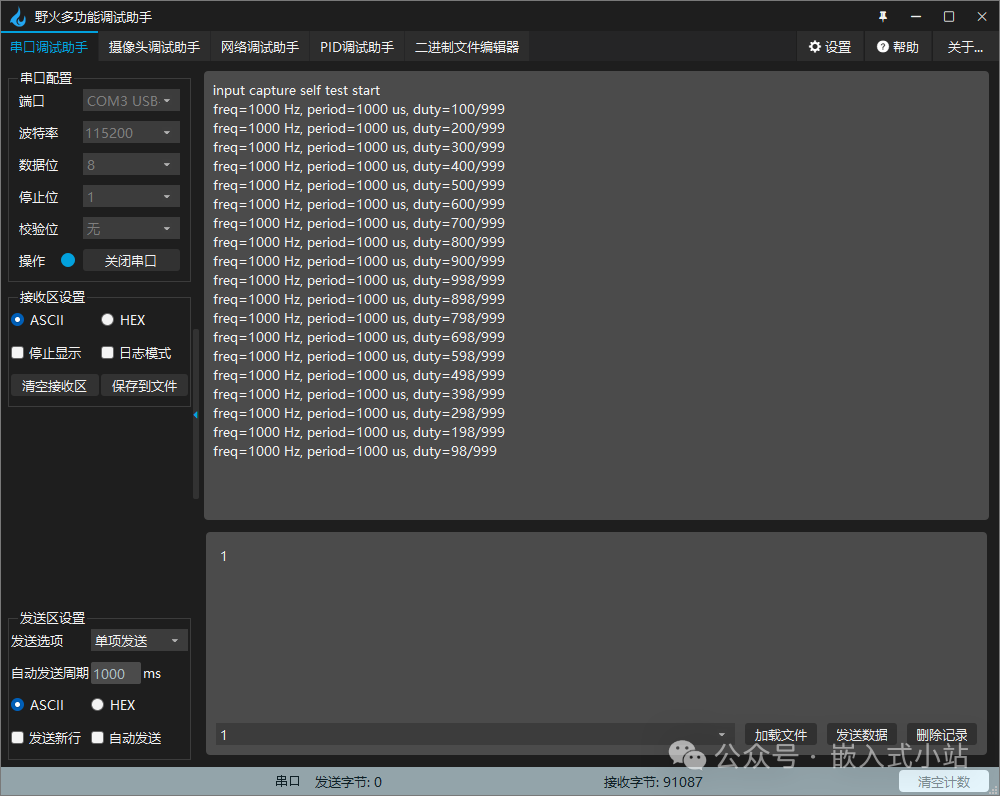

串口助手里能看到类似输出：

bash 复制代码

input capture self test start
freq=1000 Hz, period=1000 us
freq=1000 Hz, period=1000 us
freq=1000 Hz, period=1000 us

本篇用到的外设：

bash 复制代码

TIM PWM Output
TIM Input Capture
USART printf
GPIO Alternate Function

本篇跑通标准：

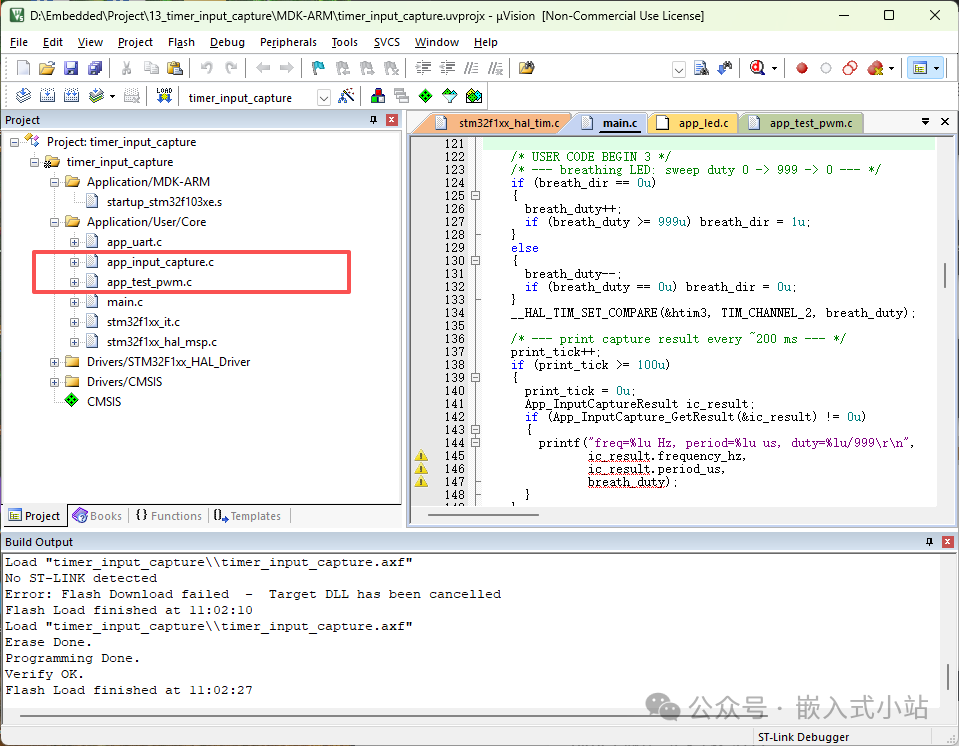

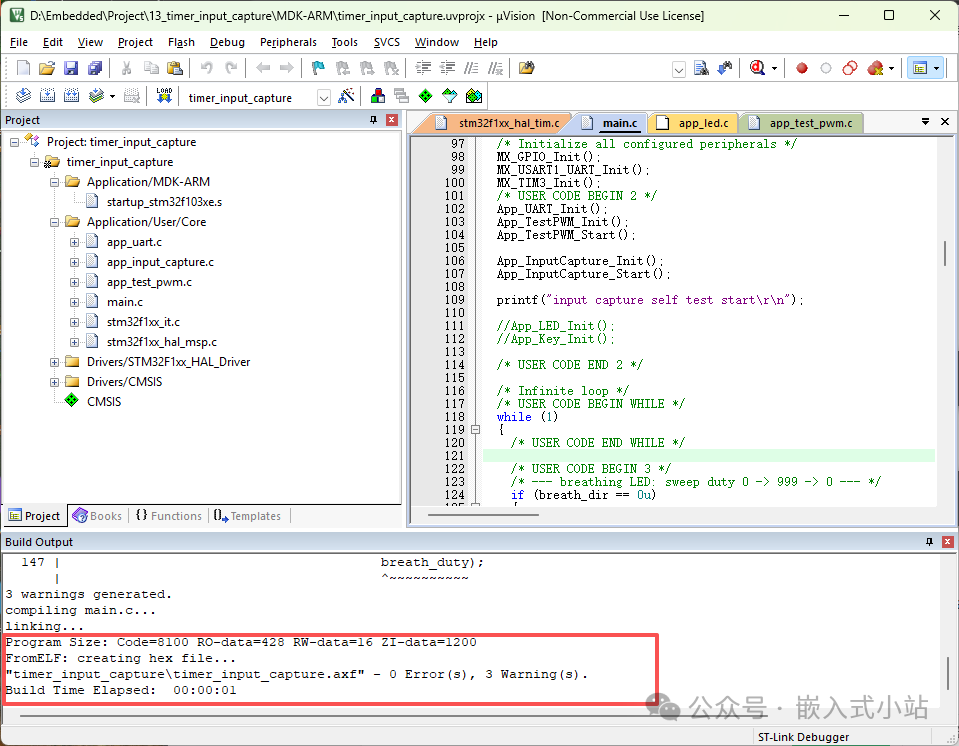

Keil 编译通过；
程序能下载到开发板；
不需要函数信号发生器；
开发板自己输出 1000 Hz PWM；
输入捕获能测到接近 1000 Hz；
能说清楚输入捕获是"记录边沿到来时的计数器值"；
能说清楚换 TIM、换通道、换引脚时要改哪里。

准备工作

你需要准备：

项目

说明

| --- | --- |

STM32 开发板

任意 STM32 开发板

下载器

ST-LINK/V2 或板载 ST-LINK

串口工具

用来查看 printf() 输出

杜邦线

把 PWM 输出脚接到输入捕获脚

原理图

确认 PWM 输出脚和输入捕获脚

CubeMX 工程

可以从第 07 篇串口工程继续改

注意，这里说"不外接其他设备"，指的是：

bash 复制代码

不需要函数信号发生器
不需要第二块开发板
不需要示波器

但通常还需要一根杜邦线。

因为大多数 STM32 并不会自动把某个引脚输出的 PWM，在芯片内部直接送到另一个输入捕获通道。

所以最通用、最可移植的做法是：

bash 复制代码

PWM 输出脚 -> 杜邦线 -> 输入捕获脚

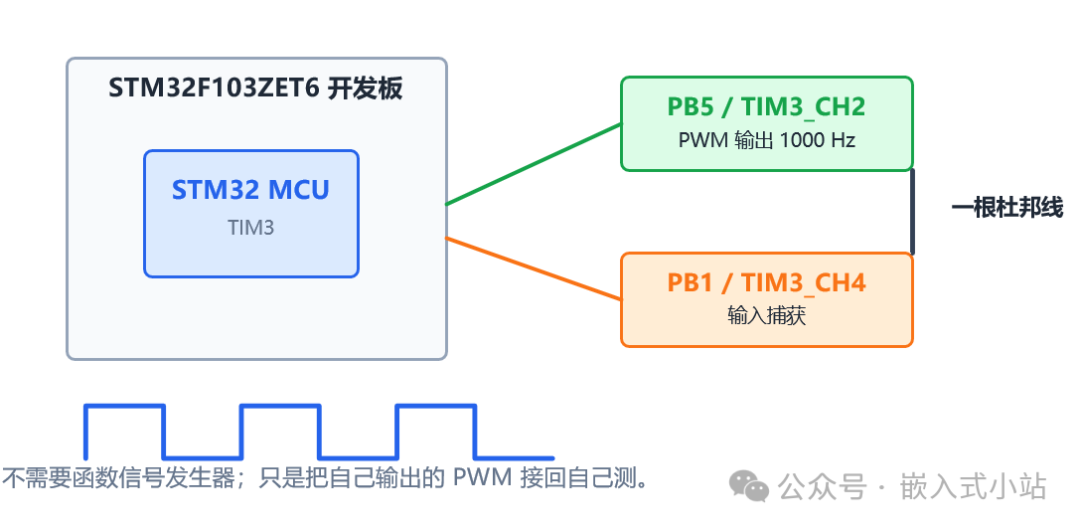

本篇示例使用：

bash 复制代码

PB5 / TIM3_CH2  输出 1000 Hz PWM
PB1 / TIM3_CH4  输入捕获
PB5 用杜邦线接到 PB1

这根线不是外部设备，它只是把开发板自己产生的信号送回开发板自己测。

输入捕获到底是什么

先别急着看 CubeMX。

输入捕获的本质很简单：

bash 复制代码

定时器一直在数数
输入引脚出现边沿
硬件把此刻的计数器值保存下来

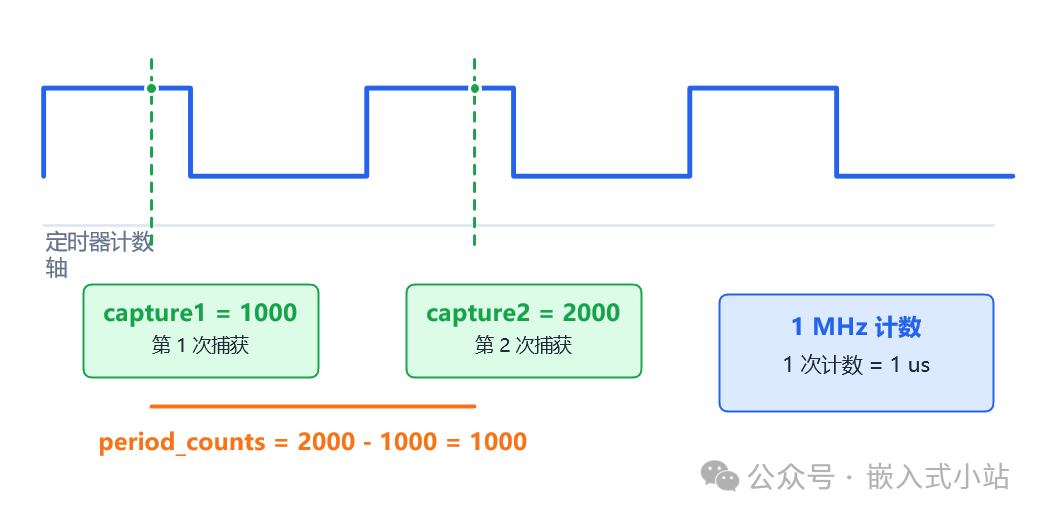

比如定时器计数器这样一直跑：

bash 复制代码

0, 1, 2, 3, 4, 5, 6, 7 ...

PB5 上来了一个上升沿。

硬件发现上升沿时，计数器刚好数到：

bash 复制代码

于是输入捕获寄存器里就记录：

bash 复制代码

capture1 = 1000

下一次上升沿又来了，计数器数到：

bash 复制代码

于是记录：

bash 复制代码

capture2 = 2000

两次上升沿之间相差：

bash 复制代码

2000 - 1000 = 1000 次计数

如果定时器是 1 MHz 计数，也就是每 1 us 数一次，那么：

bash 复制代码

周期 = 1000 us
频率 = 1 / 1000 us = 1000 Hz

这就是本篇的全部核心。

输入捕获不是在 while 里疯狂读 GPIO，也不是软件一直盯着电平。

它是硬件帮你在边沿到来的瞬间，把计数器值"拍照保存"下来。

为什么用开发板自己的 PWM 做信号源

新手学输入捕获时，最常见的卡点不是代码，而是没有合适的方波信号源。

有人会问：

bash 复制代码

我没有函数信号发生器，怎么测？

这篇就用开发板自己来解决。

我们在同一个工程里配置两个定时器：

定时器

作用

示例引脚

| --- | --- | --- |

TIM3

输出 1000 Hz PWM

PB5 / TIM3_CH2

TIM3

输入捕获，测频率

PB1 / TIM3_CH4

这样做有几个好处：

不依赖外部仪器；
PWM 频率我们自己知道，方便验证；
第 11 篇 PWM 的知识能直接复用；
输入捕获跑通后，再换外部信号也不慌。

不过要记住：

bash 复制代码

TIM3 输出 PWM 和 TIM3 输入捕获是两个独立外设

它们不会凭空连在一起。

你需要把：

bash 复制代码

PB5 接到 PB1

这样 TIM3_CH4 才能真的看到 TIM3_CH2 输出的波形。

为什么要用两个上升沿

测频率，本质上是测周期。

一个完整周期，最直观的办法就是：

bash 复制代码

从一个上升沿
到下一个上升沿

所以我们配置输入捕获时，先只捕获上升沿：

bash 复制代码

Rising Edge

第一次捕获，只能知道起点。

第二次捕获，才能算出两次之间相差多少。

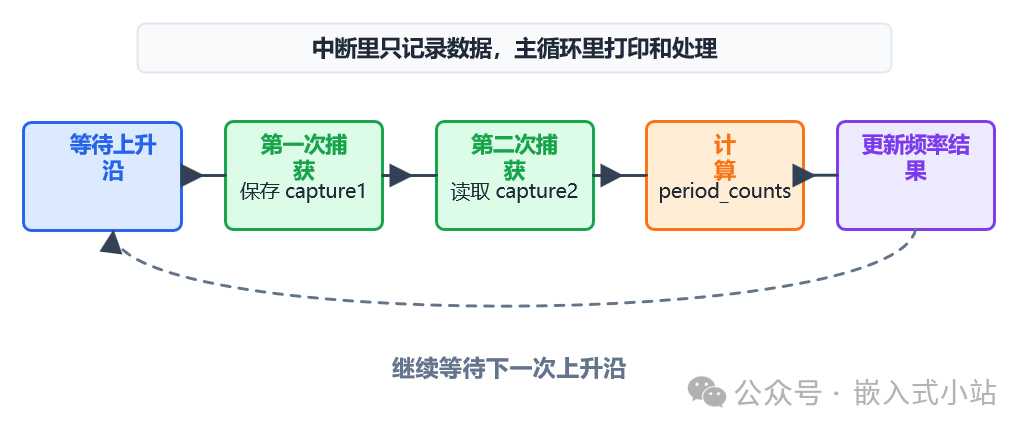

代码里会有一个状态：

bash 复制代码

第一次捕获：保存 capture1
第二次捕获：读取 capture2，计算 capture2 - capture1

然后把结果交给主循环打印。

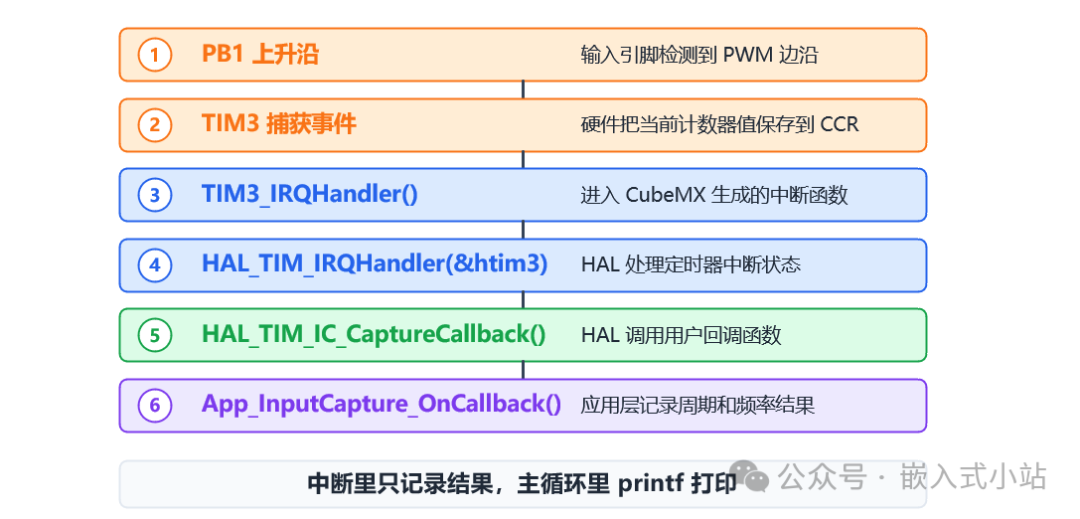

这和前面中断文章的习惯一样：

bash 复制代码

中断里只记录数据
主循环里做打印和业务处理

串口里的 freq 和 period 到底是什么

跑通以后，你会在串口里看到类似：

bash 复制代码

freq=1000 Hz, period=1000 us

这两个值不是凭空来的。

它们就是从 PWM 波形的两个相邻上升沿算出来的。

以本篇自测 PWM 为例：

bash 复制代码

PWM 频率：1000 Hz
PWM 占空比：50%

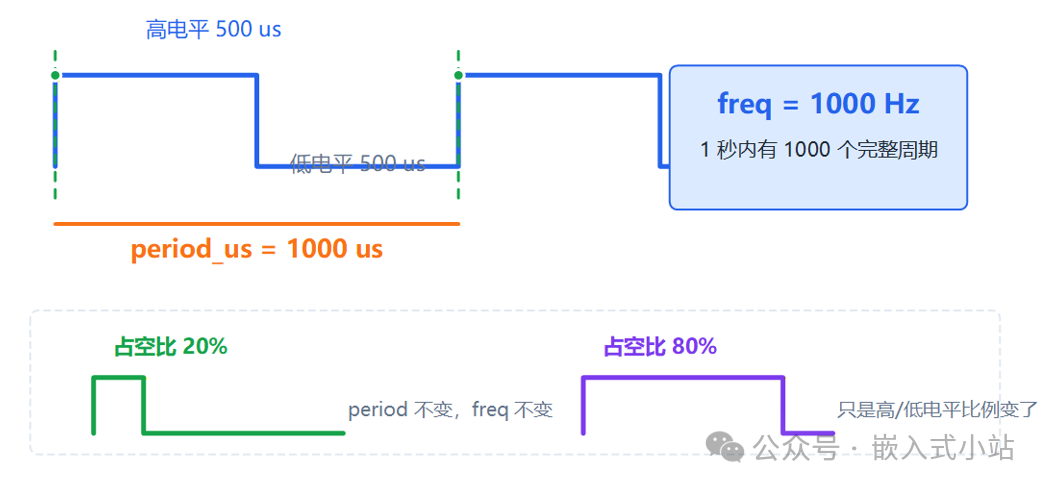

波形大概可以这样理解：

bash 复制代码

一个完整周期 = 1 ms = 1000 us

      高电平 500 us        低电平 500 us
    ┌──────────────┐
    │              │
────┘              └──────────────┐
                                   │
                                   └────
    ↑                              ↑
  上升沿 1                        上升沿 2
  捕获点 1                        捕获点 2

输入捕获做的事情，就是记录这两个上升沿到来时的定时器计数值。

如果 TIM 输入捕获计数频率是 1 MHz，也就是每 1 us 计一次数：

bash 复制代码

捕获点 1：counter = 1000
捕获点 2：counter = 2000
计数差值：2000 - 1000 = 1000

那么：

bash 复制代码

period_us = 1000 us
freq      = 1000 Hz

这两个变量可以这样理解：

变量

含义

怎么来的

1000 Hz 示例

| --- | --- | --- | --- |

| period_us |

周期，相邻两个上升沿之间隔了多久

捕获点 2 的计数值减去捕获点 1 的计数值，再换算成微秒

| 1000 us |

| freq |

频率，1 秒内有多少个完整周期

计数器频率除以两个上升沿之间的计数差值

| 1000 Hz |

对应到代码里，就是这两行：

bash 复制代码

s_frequency_hz = APP_IC_COUNTER_CLK_HZ / period_counts;
s_period_us = (period_counts * 1000000u) / APP_IC_COUNTER_CLK_HZ;

如果我们把输入捕获计数频率配成 1 MHz：

bash 复制代码

APP_IC_COUNTER_CLK_HZ = 1000000

那 period_counts 和 period_us 在数值上刚好一样。

比如：

bash 复制代码

period_counts = 1000
period_us     = 1000 us
freq          = 1000000 / 1000 = 1000 Hz

这里还要顺手把 PWM 的 ARR 和 CCR 分清楚。

PWM 的周期主要由 ARR 决定。

PWM 的占空比主要由 CCR 决定。

你可以先这样记：

bash 复制代码

ARR 决定多久重复一次 -> 影响 period 和 freq
CCR 决定高电平占多久 -> 影响占空比，不改变 period 和 freq

所以如果只是改变占空比，波形会变成这样：

bash 复制代码

占空比约 20%                  占空比约 80%

┌────┐                         ┌──────────────┐
│    │                         │              │
┘    └────────────────         ┘              └────

period 仍然是 1000 us          period 仍然是 1000 us
freq 仍然是 1000 Hz            freq 仍然是 1000 Hz

这也是为什么第 11 篇呼吸灯里，LED 亮度在变，但频率可以保持不变。

呼吸灯通常是：

bash 复制代码

ARR 不变，PWM 频率不变
CCR 变化，占空比变化

所以串口里看到的 freq 和 period 主要反映的是 PWM 的周期和频率。

如果你只是改 CCR，让高电平时间变长或变短，输入捕获测到的 freq 和 period 不会跟着明显变化。

如果你想让串口里的 freq 也变化，就要改变 PWM 的频率，也就是改变 ARR，或者在本篇代码里改：

bash 复制代码

#define APP_TEST_PWM_DEFAULT_FREQ_HZ 2000u

PB5 输出的是波形，输入捕获得到的是什么

这里还有一个很容易想混的问题：

bash 复制代码

PB5 输出的是 PWM 方波。
那 PB6 输入捕获读到的，是不是也是一个占空比变化的高低电平？

先说答案：

bash 复制代码

PB6 引脚上看到的，确实是 PB5 送过来的同一个 PWM 方波。
但代码通过输入捕获取到的，不是整段波形，而是一串边沿时间戳。

如果你实际接的是 PB5 -> PB1，道理完全一样。

本文正文用的是：

bash 复制代码

PB5 -> PB6

你可以把下面的 PB6 换成你实际使用的输入捕获引脚来理解。

先看 PB5 输出的东西。

PB5 是 PWM 输出脚，它会输出一串高低电平。

如果 PWM 频率保持 1000 Hz，也就是周期保持 1 ms，那么改变占空比时，波形大概是这样：

bash 复制代码

占空比约 20%                  占空比约 80%

┌──┐                           ┌──────────────┐
│  │                           │              │
┘  └────────────────           ┘              └──

一个周期仍然是 1 ms            一个周期仍然是 1 ms

也就是说，PB5 物理引脚上输出的是：

bash 复制代码

占空比可能变化的 PWM 方波

但输入捕获不是示波器。

它不会把这一整段高低电平波形采样下来，也不会自动告诉你"高电平持续了多久、低电平持续了多久"。

我们当前这版代码只配置了：

bash 复制代码

Rising Edge

也就是只捕获上升沿。

它做的事情更像这样：

bash 复制代码

PB5 上出现一个上升沿 -> 记录一次当前定时器计数值
PB5 又出现一个上升沿 -> 再记录一次当前定时器计数值
两个计数值相减 -> 得到一个周期

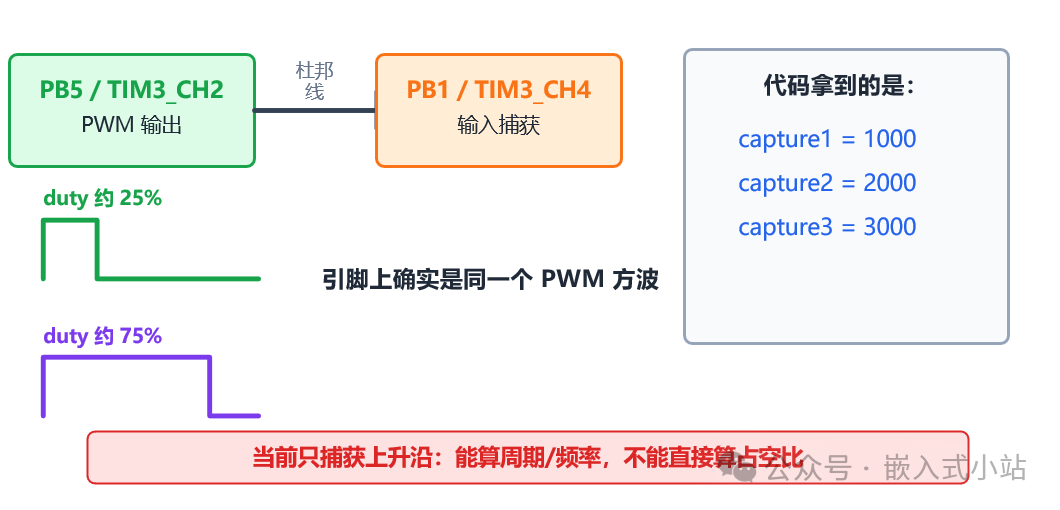

所以，代码拿到的不是：

bash 复制代码

高、低、高、低、高、低......

而是类似：

bash 复制代码

第 1 次上升沿：capture1 = 1000
第 2 次上升沿：capture2 = 2000
第 3 次上升沿：capture3 = 3000

这些 capture 值本质上是"时间戳"。

再说得直白一点：

问题

答案

| --- | --- |

PB5 物理输出的是什么

PWM 方波，高低电平按占空比变化

PB1 物理看到的是什么

通过杜邦线传过来的同一个 PWM 方波

输入捕获代码拿到的是什么

上升沿到来那一瞬间的定时器计数值

当前代码能算什么

周期 period_us 和频率 freq

当前代码不能直接算什么

占空比

为什么当前代码算不出占空比？

因为占空比需要知道高电平持续时间：

bash 复制代码

上升沿              下降沿              下一个上升沿
  ↓                   ↓                    ↓
  ┌──────────────────┐
  │      高电平       │      低电平
──┘                  └────────────────────┐
                                           └──

高电平时间 = 下降沿时间 - 上升沿时间
周期时间   = 下一个上升沿时间 - 本次上升沿时间
占空比     = 高电平时间 / 周期时间

而本篇为了先把"测频率"讲清楚，只捕获了上升沿。

所以它能算：

bash 复制代码

上升沿 -> 上升沿 = 周期

但不能算：

bash 复制代码

上升沿 -> 下降沿 = 高电平时间

这就是为什么你改变 PWM 占空比时，PB6 引脚上看到的波形确实变了，但串口打印的 freq 和 period 可能还是不变。

不是输入捕获没看到波形，而是我们当前代码只拿了"上升沿时间戳"，没有去拿"下降沿时间戳"。

等后面要测占空比时，就要继续扩展：要么捕获上升沿和下降沿，要么用 PWM Input 模式一次性测周期和高电平时间。

占空比在变，为什么频率还是固定的

你可能还会继续想：

bash 复制代码

既然 PWM 的占空比在变化，
那上升沿的位置是不是也在变化？
如果上升沿在变化，为什么输入捕获测到的频率还是固定的？

这个问题非常典型。

真正容易混的点在这里：

bash 复制代码

占空比变化，不等于上升沿在移动。

以本篇的 PWM 配置为例，我们用的是常见的：

bash 复制代码

边沿对齐
向上计数
PWM mode 1
高电平有效

定时器计数器大概这样跑：

bash 复制代码

0 -> 1 -> 2 -> ... -> 999 -> 回到 0 -> 1 -> 2 -> ...

如果 ARR = 999，那么一个周期就是：

bash 复制代码

ARR + 1 = 1000 次计数

计数频率是 1 MHz 时，这个周期就是：

bash 复制代码

1000 us = 1 ms

所以 PWM 的重复节奏由 ARR 决定。

只要 ARR 不变，每隔 1 ms 就会开始一个新周期。

在这种配置下，可以先粗略理解成：

bash 复制代码

上升沿：出现在新周期开始的位置
下降沿：出现在 CNT 计数到 CCR 的位置

也就是说，呼吸灯里不断变化的其实是 CCR。

CCR 变了，移动的是下降沿位置，不是周期起点。

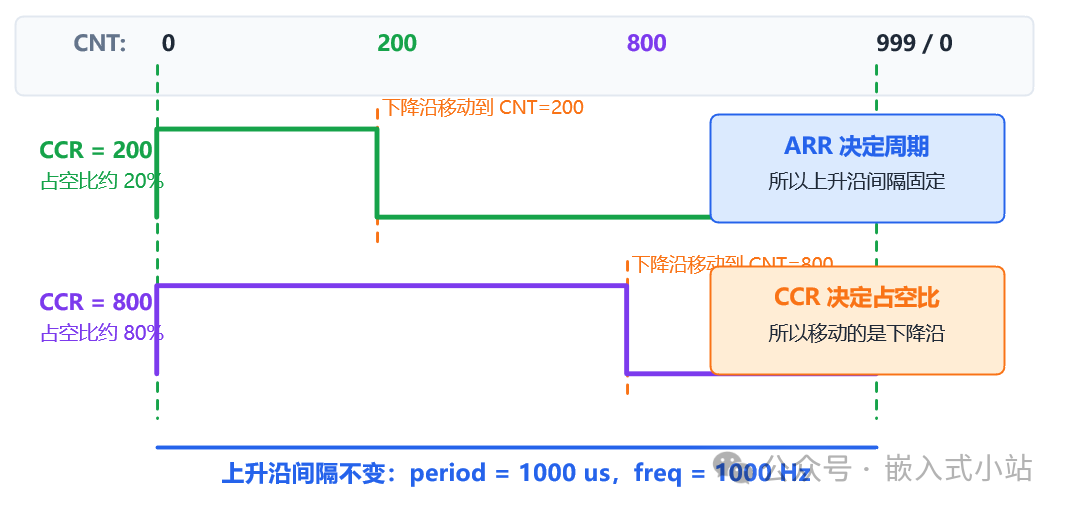

比如 ARR = 999 不变。

当 CCR = 200 时：

bash 复制代码

CNT = 0       CNT = 200                  CNT = 999/0
  ↑              ↑                           ↑
上升沿          下降沿                      下个上升沿
  ┌──────────────┐
  │   高电平      │          低电平
──┘              └──────────────────────────┐
                                             └──
高电平约 200 us，周期仍然 1000 us

当 CCR = 800 时：

bash 复制代码

CNT = 0                         CNT = 800    CNT = 999/0
  ↑                                ↑             ↑
上升沿                            下降沿        下个上升沿
  ┌────────────────────────────────┐
  │             高电平              │   低电平
──┘                                └────────────┐
                                                 └──
高电平约 800 us，周期仍然 1000 us

你会发现：

bash 复制代码

CCR 从 200 变成 800
高电平时间变长了
下降沿往后移动了
但下一个上升沿还是等到下一个周期开始才出现

所以：

项目

主要由谁决定

占空比变化时会不会变

| --- | --- | --- |

上升沿间隔

| ARR |

不变

下降沿位置

| CCR |

会变

高电平时间

| CCR |

会变

周期 period

| ARR + 1 |

不变

频率 freq

| 1 / period |

不变

用一句话总结就是：

bash 复制代码

占空比变化，移动的是下降沿；
频率变化，移动的是下一个周期的起点。

所以输入捕获只抓上升沿时，它看到的是：

bash 复制代码

上升沿 -> 上升沿 -> 上升沿

而这些上升沿之间仍然隔着固定的 1 ms。

因此串口打印的：

bash 复制代码

period = 1000 us
freq   = 1000 Hz

保持不变是正常现象。

这里再补一个细节，防止你后面看捕获值时又疑惑。

如果 PWM 输出和输入捕获用的是同一个定时器，比如你实际接的是：

bash 复制代码

PB5 / TIM3_CH2 -> PB1 / TIM3_CH4

那从 TIM3 自己的计数器视角看，上升沿通常就在 CNT = 0 附近。

但本文推荐的写法是：

bash 复制代码

PB5 / TIM3_CH2 -> PB6 / TIM4_CH1

也就是 TIM3 负责输出，TIM4 负责捕获。

TIM4 的计数器不会自动和 TIM3 的计数器从同一个 0 点开始。

所以 TIM4 捕获到的绝对值可能是：

bash 复制代码

capture1 = 1234
capture2 = 2234
capture3 = 3234

不一定每次都是 0。

但真正用来算频率的是差值：

bash 复制代码

2234 - 1234 = 1000
3234 - 2234 = 1000

只要这个差值稳定，算出来的周期和频率就是稳定的。

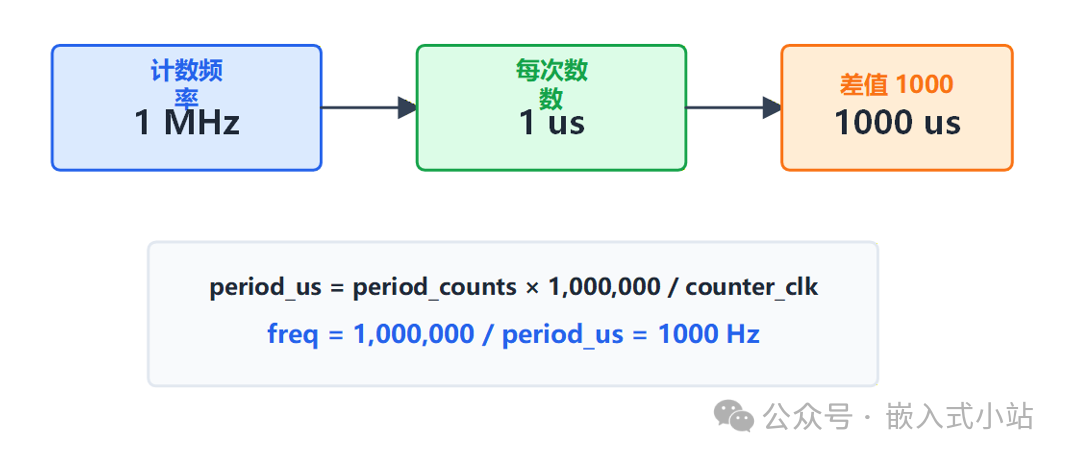

计数频率怎么选

为了让计算简单，这一篇继续建议把 TIM4 的计数频率配成：

bash 复制代码

1 MHz

也就是：

bash 复制代码

1 次计数 = 1 us

这样输入捕获得到的差值，就可以直接理解成微秒。

比如：

bash 复制代码

period_counts = 1000

就表示：

bash 复制代码

period_us = 1000 us
frequency = 1000000 / 1000 = 1000 Hz

如果你的 TIM4 时钟是 72 MHz：

bash 复制代码

Prescaler = 72 - 1

如果你的 TIM4 时钟是 8 MHz：

bash 复制代码

Prescaler = 8 - 1

目标都是一样：

bash 复制代码

把 TIM4 计数器频率变成 1 MHz

本篇代码里也会有一个宏：

bash 复制代码

#define APP_IC_COUNTER_CLK_HZ 1000000u

这个宏必须和 CubeMX 实际配置出来的 TIM4 计数频率一致。

如果它写错了，捕获能触发，串口也能打印，但频率会算错。

本篇测量范围先别贪大

这篇是入门篇，所以先做一个简单版本：

bash 复制代码

捕获相邻两个上升沿
计算两次捕获值差值
支持一次计数器回绕
不处理很慢信号的多次溢出

假设我们把 TIM4 的 Counter Period 配成：

bash 复制代码

也就是 16 位定时器最大值。

如果计数频率是 1 MHz，那么定时器从 0 数到 65535，大约是：

bash 复制代码

65.536 ms

对应最低频率大概是：

bash 复制代码

15.26 Hz

所以入门测试时先测 1000 Hz 很合适。

如果后面要测 1 Hz、0.5 Hz 这种很慢的信号，就要进一步处理定时器溢出次数。

这部分后面可以单独做进阶篇。

硬件连接

本篇不接外部信号源。

只用开发板自己输出的 PWM。

连接方式：

PWM 输出

输入捕获

| --- | --- |

PB5 / TIM3_CH2

PB6 / TIM4_CH1

也就是：

bash 复制代码

PB5 用杜邦线接到 PB6

如果你换了别的引脚，也按同样思路：

bash 复制代码

某个 TIMx_CHy PWM 输出脚
接到
另一个 TIMm_CHn 输入捕获脚

注意三件事：

两个引脚必须都在同一块开发板上能引出来；
PWM 输出电平不能超过输入捕获引脚允许范围；
如果后面换成外部信号源，仍然必须共地。

CubeMX 配置步骤

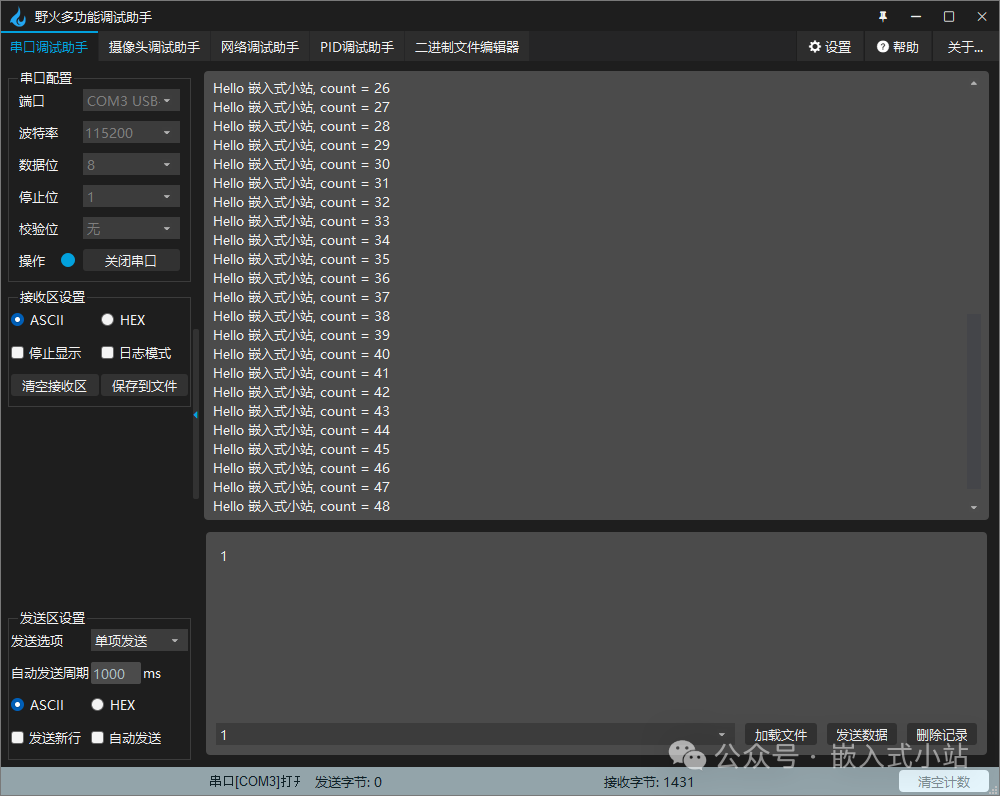

1. 先保证 USART printf 能用

本篇需要把测量结果打印出来，所以建议先复用第 07 篇串口打印工程。

如果你的工程里已经能：

bash 复制代码

printf("Hello STM32\r\n");

并且串口助手能收到，就可以继续。

如果串口还没跑通，建议先回到第 07 篇。

输入捕获本身不依赖串口，但没有串口打印，你不容易看到测量结果。

2. 配置 PWM 输出引脚

先配置开发板自己产生的测试方波。

本篇示例使用：

bash 复制代码

PB5 -> TIM3_CH2

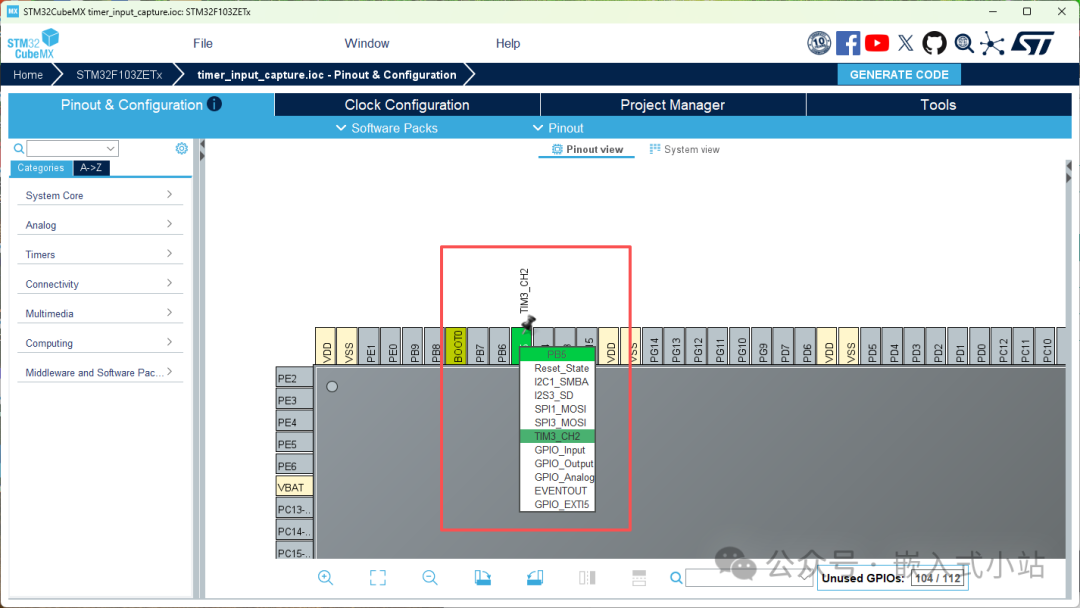

在 CubeMX Pinout 页面点击 PB5，选择：

bash 复制代码

TIM3_CH2

然后进入：

bash 复制代码

Timers -> TIM3

把 Channel2 设置为：

bash 复制代码

PWM Generation CH2

TIM3 基础参数建议先这样：

配置项

推荐值

说明

| --- | --- | --- |

Prescaler

| 72 - 1 |

TIM3 计数频率 1 MHz，假设 TIM3 时钟 72 MHz

Counter Mode

向上计数

Counter Period

| 1000 - 1 |

1000 个计数，对应 1 kHz

Clock Division

No Division

入门先不分频

PWM 通道参数：

配置项

推荐值

说明

| --- | --- | --- |

Mode

PWM mode 1

常用 PWM 模式

Pulse

500

50% 占空比

CH Polarity

High

高电平有效

这样 PB5 会输出一个约 1000 Hz、50% 占空比的 PWM。

如果你的 TIM3 时钟不是 72 MHz，就按实际时钟重新算 Prescaler。

3. 配置输入捕获引脚

本篇示例输入捕获引脚使用：

bash 复制代码

PB1 -> TIM3_CH4

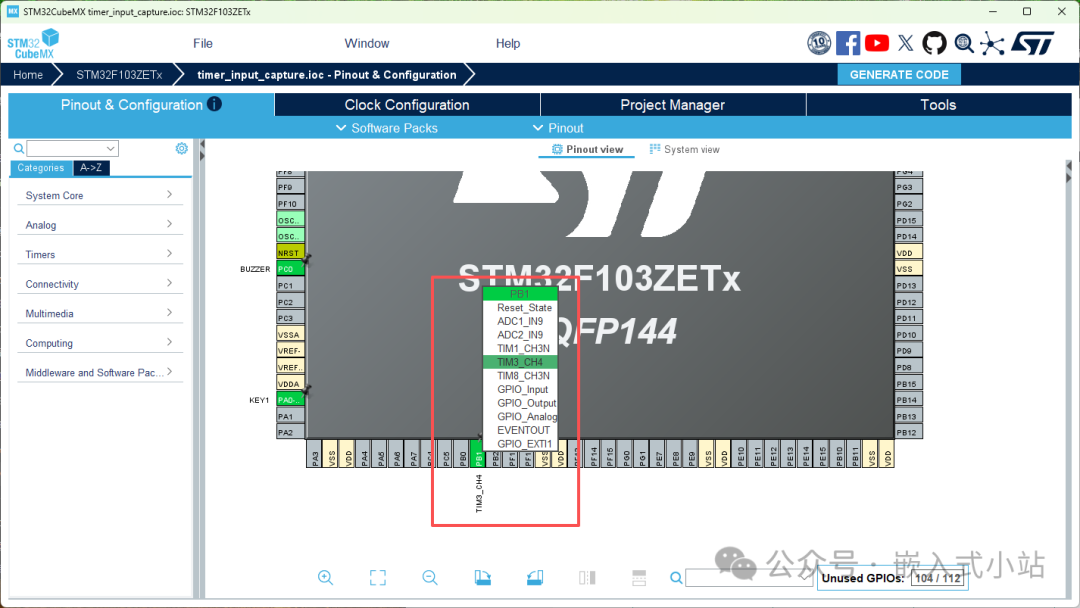

在 CubeMX Pinout 页面点击 PB1，选择：

bash 复制代码

TIM3_CH4

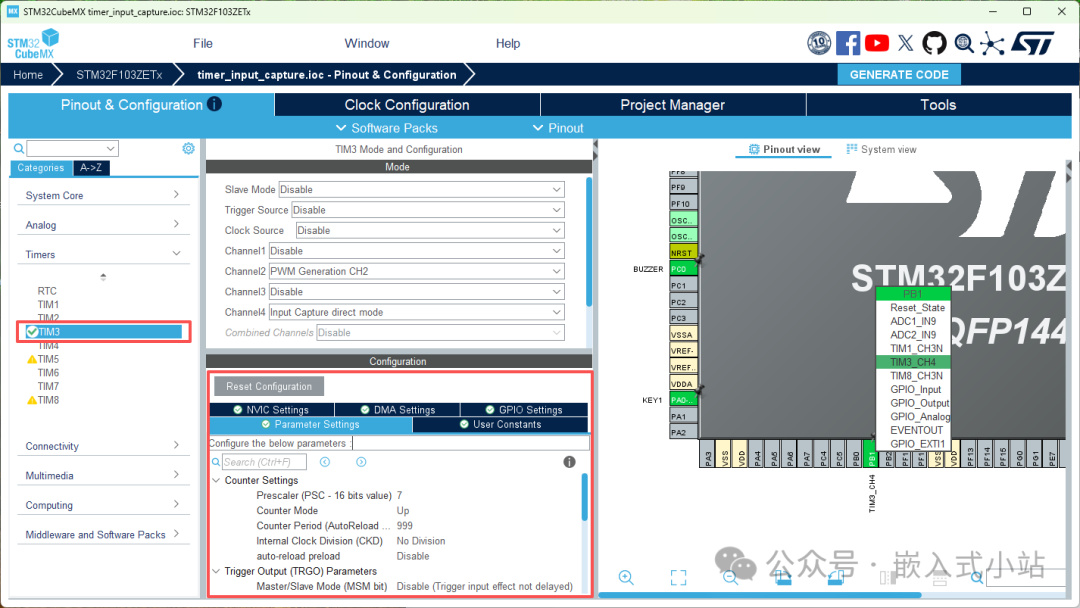

然后进入：

bash 复制代码

Timers -> TIM3

把 Channel4 设置为：

bash 复制代码

Input Capture direct mode

这个意思是：TIM3_CH4 直接捕获来自 PB5 的边沿。

4. 配置 TIM3 基础参数

假设 TIM3 时钟是 72 MHz，可以这样配：

配置项

推荐值

说明

| --- | --- | --- |

Prescaler

| 72 - 1 |

让计数频率变成 1 MHz

Counter Mode

向上计数

Counter Period

| 65535 |

16 位最大值，方便处理回绕

Clock Division

No Division

入门先不分频

如果你的 TIM3 时钟是 8 MHz：

bash 复制代码

Prescaler = 8 - 1
Counter Period = 65535

目的还是：

bash 复制代码

TIM3 计数器每 1 us 加 1

5. 配置 Input Capture 参数

Channel1 的 Input Capture 参数建议先这样：

配置项

推荐值

说明

| --- | --- | --- |

Polarity Selection

Rising Edge

捕获上升沿

IC Selection

Direct

直接输入

Prescaler

No division

每个有效边沿都捕获

Input Filter

入门先不滤波

我们自己输出的是干净 PWM，所以第一遍先不加滤波。

后面如果测外部传感器脉冲，输入信号有毛刺，再考虑 Input Filter。

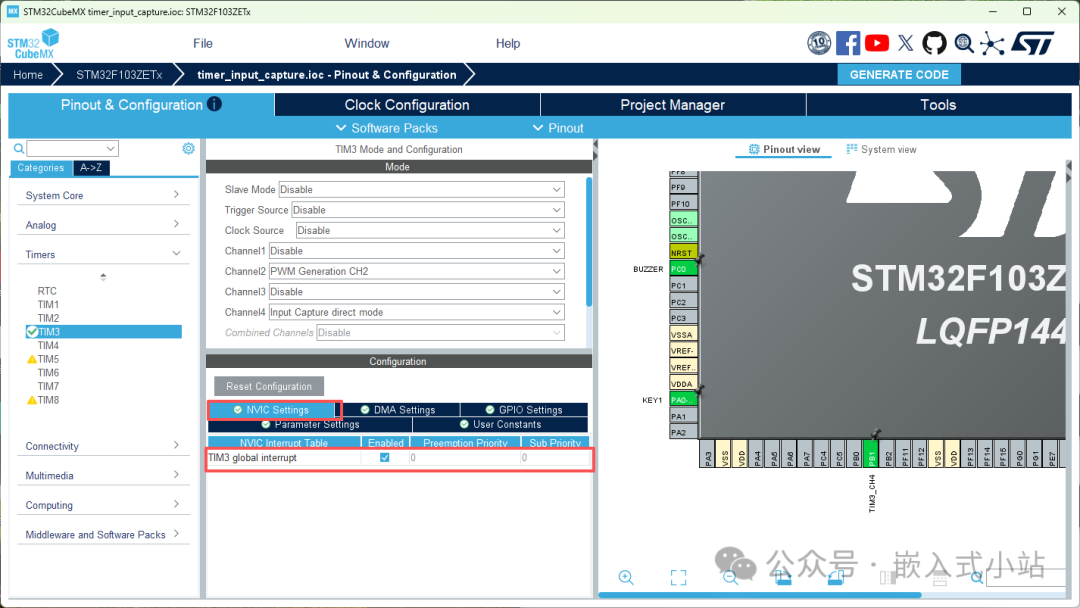

6. 打开 TIM3 中断

进入：

bash 复制代码

NVIC Settings

勾选：

bash 复制代码

TIM3 global interrupt

输入捕获要用中断通知我们：

bash 复制代码

边沿来了，捕获值已经保存好了

TIM3 PWM 输出不需要中断。

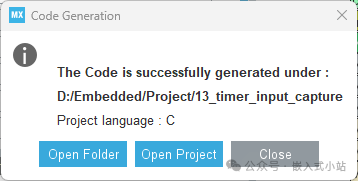

7. 生成 Keil 工程

配置完成后点击：

bash 复制代码

GENERATE CODE

打开 Keil 后先编译一次。

Keil 工程生成和编译

打开 Keil 后，先编译：

bash 复制代码

Build / F7

确认输出里没有错误：

bash 复制代码

0 Error(s)

如果这一步还没写自己的代码就报错，先检查 CubeMX 工程和芯片 Pack。

完整代码

这一篇有两部分应用代码：

bash 复制代码

Core/Inc/app_test_pwm.h
Core/Src/app_test_pwm.c

Core/Inc/app_input_capture.h
Core/Src/app_input_capture.c

app_test_pwm 负责输出测试 PWM。

app_input_capture 负责捕获 PWM 并计算频率。

1. `Core/Inc/app_test_pwm.h`

bash 复制代码

#ifndef APP_TEST_PWM_H
#define APP_TEST_PWM_H

#include "main.h"
#include <stdint.h>

void App_TestPWM_Init(void);
HAL_StatusTypeDef App_TestPWM_Start(void);
void App_TestPWM_Stop(void);
void App_TestPWM_SetFrequency(uint32_t frequency_hz);

#endif

2. `Core/Src/app_test_pwm.c`

bash 复制代码

#include "app_test_pwm.h"

/*
 * Default test PWM output is TIM3 Channel 2.
 * If your board uses another PWM pin, change these macros.
 */
#ifndef APP_TEST_PWM_HANDLE
#define APP_TEST_PWM_HANDLE htim3
#endif

#ifndef APP_TEST_PWM_CHANNEL
#define APP_TEST_PWM_CHANNEL TIM_CHANNEL_2
#endif

/*
 * Timer counter clock after prescaler.
 * Example: TIM clock 72 MHz, Prescaler = 72 - 1, counter clock = 1 MHz.
 */
#ifndef APP_TEST_PWM_COUNTER_CLK_HZ
#define APP_TEST_PWM_COUNTER_CLK_HZ 1000000u
#endif

#ifndef APP_TEST_PWM_DEFAULT_FREQ_HZ
#define APP_TEST_PWM_DEFAULT_FREQ_HZ 1000u
#endif

#ifndef APP_TEST_PWM_DUTY_PERMILLE
#define APP_TEST_PWM_DUTY_PERMILLE 500u
#endif

#ifndef APP_TEST_PWM_MAX_ARR
#define APP_TEST_PWM_MAX_ARR 0xFFFFu
#endif

extern TIM_HandleTypeDef APP_TEST_PWM_HANDLE;

void App_TestPWM_Init(void)
{
    App_TestPWM_SetFrequency(APP_TEST_PWM_DEFAULT_FREQ_HZ);
}

HAL_StatusTypeDef App_TestPWM_Start(void)
{
    return HAL_TIM_PWM_Start(&APP_TEST_PWM_HANDLE, APP_TEST_PWM_CHANNEL);
}

void App_TestPWM_Stop(void)
{
    HAL_TIM_PWM_Stop(&APP_TEST_PWM_HANDLE, APP_TEST_PWM_CHANNEL);
}

void App_TestPWM_SetFrequency(uint32_t frequency_hz)
{
    uint32_t period_counts;
    uint32_t arr;
    uint32_t ccr;
    uint32_t duty_permille = APP_TEST_PWM_DUTY_PERMILLE;

    if (frequency_hz == 0u)
    {
        App_TestPWM_Stop();
        return;
    }

    if (duty_permille > 1000u)
    {
        duty_permille = 1000u;
    }

    period_counts = APP_TEST_PWM_COUNTER_CLK_HZ / frequency_hz;
    if (period_counts < 2u)
    {
        period_counts = 2u;
    }

    arr = period_counts - 1u;
    if (arr > APP_TEST_PWM_MAX_ARR)
    {
        arr = APP_TEST_PWM_MAX_ARR;
        period_counts = arr + 1u;
    }

    ccr = (period_counts * duty_permille) / 1000u;

    __HAL_TIM_SET_AUTORELOAD(&APP_TEST_PWM_HANDLE, arr);
    __HAL_TIM_SET_COMPARE(&APP_TEST_PWM_HANDLE, APP_TEST_PWM_CHANNEL, ccr);
    __HAL_TIM_SET_COUNTER(&APP_TEST_PWM_HANDLE, 0u);
    __HAL_TIM_GENERATE_EVENT(&APP_TEST_PWM_HANDLE, TIM_EVENTSOURCE_UPDATE);
}

如果你想把测试 PWM 改成 2000 Hz，只需要改：

bash 复制代码

#define APP_TEST_PWM_DEFAULT_FREQ_HZ 2000u

然后输入捕获打印的结果也应该接近 2000 Hz。

3. `Core/Inc/app_input_capture.h`

bash 复制代码

#ifndef APP_INPUT_CAPTURE_H
#define APP_INPUT_CAPTURE_H

#include "main.h"
#include <stdint.h>

typedef struct
{
    uint32_t frequency_hz;
    uint32_t period_us;
} App_InputCaptureResult;

void App_InputCapture_Init(void);
HAL_StatusTypeDef App_InputCapture_Start(void);
void App_InputCapture_OnCallback(TIM_HandleTypeDef *htim);
uint8_t App_InputCapture_GetResult(App_InputCaptureResult *result);

#endif

4. `Core/Src/app_input_capture.c`

bash 复制代码

#include "app_input_capture.h"

/*
 * Default input capture is TIM4 Channel 1.
 * If your project uses another timer/channel, change these macros.
 */
#ifndef APP_IC_HANDLE
#define APP_IC_HANDLE htim4
#endif

#ifndef APP_IC_CHANNEL
#define APP_IC_CHANNEL TIM_CHANNEL_1
#endif

#ifndef APP_IC_ACTIVE_CHANNEL
#define APP_IC_ACTIVE_CHANNEL HAL_TIM_ACTIVE_CHANNEL_1
#endif

/*
 * This is the timer counter clock after prescaler.
 * Example: TIM clock 72 MHz, Prescaler = 72 - 1, counter clock = 1 MHz.
 */
#ifndef APP_IC_COUNTER_CLK_HZ
#define APP_IC_COUNTER_CLK_HZ 1000000u
#endif

/*
 * TIM4 is a 16-bit timer on STM32F103.
 * Keep this value consistent with CubeMX Counter Period.
 */
#ifndef APP_IC_COUNTER_MAX
#define APP_IC_COUNTER_MAX 0xFFFFu
#endif

extern TIM_HandleTypeDef APP_IC_HANDLE;

static volatile uint8_t s_has_first_capture = 0u;
static volatile uint32_t s_last_capture = 0u;
static volatile uint32_t s_frequency_hz = 0u;
static volatile uint32_t s_period_us = 0u;
static volatile uint8_t s_result_ready = 0u;

void App_InputCapture_Init(void)
{
    s_has_first_capture = 0u;
    s_last_capture = 0u;
    s_frequency_hz = 0u;
    s_period_us = 0u;
    s_result_ready = 0u;
}

HAL_StatusTypeDef App_InputCapture_Start(void)
{
    return HAL_TIM_IC_Start_IT(&APP_IC_HANDLE, APP_IC_CHANNEL);
}

void App_InputCapture_OnCallback(TIM_HandleTypeDef *htim)
{
    uint32_t current_capture;
    uint32_t period_counts;

    if (htim->Instance != APP_IC_HANDLE.Instance)
    {
        return;
    }

    if (htim->Channel != APP_IC_ACTIVE_CHANNEL)
    {
        return;
    }

    current_capture = HAL_TIM_ReadCapturedValue(htim, APP_IC_CHANNEL);

    if (s_has_first_capture == 0u)
    {
        s_last_capture = current_capture;
        s_has_first_capture = 1u;
        return;
    }

    if (current_capture >= s_last_capture)
    {
        period_counts = current_capture - s_last_capture;
    }
    else
    {
        period_counts = (APP_IC_COUNTER_MAX - s_last_capture) + current_capture + 1u;
    }

    s_last_capture = current_capture;

    if (period_counts == 0u)
    {
        return;
    }

    s_frequency_hz = APP_IC_COUNTER_CLK_HZ / period_counts;
    s_period_us = (period_counts * 1000000u) / APP_IC_COUNTER_CLK_HZ;
    s_result_ready = 1u;
}

uint8_t App_InputCapture_GetResult(App_InputCaptureResult *result)
{
    uint8_t ready;

    if (result == 0)
    {
        return 0u;
    }

    __disable_irq();
    ready = s_result_ready;
    if (ready != 0u)
    {
        result->frequency_hz = s_frequency_hz;
        result->period_us = s_period_us;
        s_result_ready = 0u;
    }
    __enable_irq();

    return ready;
}

这里 __disable_irq() 的作用，和番外 06-1 讲的一样：

bash 复制代码

中断和主循环共享变量时，读写过程要避免被打断

临界区很短，只是复制几个变量，不会长时间关中断。

5. 把 `.c` 文件加入 Keil 工程

手动新建 .c 文件后，Keil 不一定会自动编译。

在 Keil 工程树里右键：

bash 复制代码

Application/User/Core

选择：

bash 复制代码

Add Existing Files to Group 'Application/User/Core'

添加：

bash 复制代码

Core/Src/app_test_pwm.c
Core/Src/app_input_capture.c

main.c 调用方式

1. Includes 区域添加头文件

找到：

bash 复制代码

/* USER CODE BEGIN Includes */
/* USER CODE END Includes */

改成：

bash 复制代码

/* USER CODE BEGIN Includes */
#include "app_test_pwm.h"
#include "app_input_capture.h"
#include <stdio.h>
/* USER CODE END Includes */

如果你的 printf() 重定向需要包含 app_uart.h，也按第 07 篇写法加进去。

2. 初始化区域启动 PWM 和输入捕获

确保这些初始化已经执行：

bash 复制代码

MX_USART1_UART_Init();
MX_TIM3_Init();

然后在 USER CODE BEGIN 2 里添加：

bash 复制代码

/* USER CODE BEGIN 2 */
App_TestPWM_Init();
App_TestPWM_Start();

App_InputCapture_Init();
App_InputCapture_Start();

printf("input capture self test start\r\n");
/* USER CODE END 2 */

建议先启动 PWM 输出，再启动输入捕获。

这样捕获端启动后，很快就能收到上升沿。

3. 添加输入捕获回调

在 main.c 的 USER CODE BEGIN 4 区域添加：

bash 复制代码

/* USER CODE BEGIN 4 */
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
  App_InputCapture_OnCallback(htim);
}
/* USER CODE END 4 */

CubeMX 生成的 stm32xx_it.c 里会有类似：

bash 复制代码

void TIM4_IRQHandler(void)
{
  HAL_TIM_IRQHandler(&htim4);
}

中断发生后，调用关系大概是：

bash 复制代码

TIM4_IRQHandler()
-> HAL_TIM_IRQHandler(&htim4)
-> HAL_TIM_IC_CaptureCallback()
-> App_InputCapture_OnCallback()

如果你的工程里已经有 HAL_TIM_IC_CaptureCallback()，不要再写第二个同名函数。

把：

bash 复制代码

App_InputCapture_OnCallback(htim);

合并到已有函数里即可。

4. while 循环里打印结果

在 USER CODE BEGIN 3 区域添加：

bash 复制代码

/* USER CODE BEGIN 3 */
App_InputCaptureResult ic_result;

if (App_InputCapture_GetResult(&ic_result) != 0u)
{
  printf("freq=%lu Hz, period=%lu us\r\n",
         ic_result.frequency_hz,
         ic_result.period_us);
}

HAL_Delay(200);
/* USER CODE END 3 */

中断里只计算并记录结果。

主循环里负责打印。

这样串口打印慢一点，也不会卡在中断里面。

编译、下载和验证

代码加完后，先编译：

bash 复制代码

Build / F7

没有错误后下载：

bash 复制代码

Download

接好这根线：

bash 复制代码

PB5 -> PB1

打开串口助手，正常输出类似：

bash 复制代码

input capture self test start
freq=1000 Hz, period=1000 us
freq=1000 Hz, period=1000 us

实际可能会有一点点跳动，比如：

bash 复制代码

freq=999 Hz
freq=1001 Hz

这通常是正常的，和时钟配置、整数除法、串口打印时刻都有关系。

你还可以做一个验证：

把 app_test_pwm.c 里的：

bash 复制代码

#define APP_TEST_PWM_DEFAULT_FREQ_HZ 1000u

改成：

bash 复制代码

#define APP_TEST_PWM_DEFAULT_FREQ_HZ 2000u

重新编译下载。

如果串口打印接近：

bash 复制代码

freq=2000 Hz, period=500 us

说明输入捕获链路是对的。

移植到其他板子的修改点

这篇有两组移植点。

一组是 PWM 输出端。

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

PWM 输出引脚

不同板子可用 PWM 引脚不同

CubeMX Pinout

PWM TIM 实例

TIM3/TIM4/TIM1 不同

| APP_TEST_PWM_HANDLE |

PWM 通道

CH1/CH2/CH3/CH4 不同

| APP_TEST_PWM_CHANNEL |

PWM 计数频率

用来生成目标频率

| APP_TEST_PWM_COUNTER_CLK_HZ |

测试频率

想输出 1 kHz 还是 2 kHz

| APP_TEST_PWM_DEFAULT_FREQ_HZ |

另一组是输入捕获端。

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

输入捕获引脚

不同板子信号接入引脚不同

CubeMX Pinout

IC TIM 实例

TIM2/TIM3/TIM4 不同

| APP_IC_HANDLE |

IC 通道

CH1/CH2/CH3/CH4 不同

| APP_IC_CHANNEL |

Active Channel

HAL 回调用它区分通道

| APP_IC_ACTIVE_CHANNEL |

IC 计数频率

用来把计数差值换成频率

| APP_IC_COUNTER_CLK_HZ |

Counter Period

决定回绕范围

| APP_IC_COUNTER_MAX |

换板子的推荐顺序：

找一个能输出 PWM 的引脚，比如 TIMx_CHy；
找一个能输入捕获的引脚，比如另一个 TIMm_CHn；
确认这两个引脚都能在开发板上接线；
CubeMX 配置 PWM 输出；
CubeMX 配置输入捕获；
用杜邦线把 PWM 输出脚接到输入捕获脚；
修改 APP_TEST_PWM_* 和 APP_IC_* 宏；
串口打印验证频率。

【图位置 6：输入捕获自测移植检查表】

常见问题排查

1. 串口没有任何输出

先别急着看输入捕获。

先确认第 07 篇串口打印还正常：

bash 复制代码

printf("hello\r\n");

如果这个都收不到，优先检查：

USART 是否初始化；
TX/RX/GND 是否接对；
串口助手波特率是否一致；
printf() 是否已经重定向；
Keil 是否勾选了 MicroLIB。

2. 只打印 `input capture self test start`，没有频率

说明程序跑起来了，串口也能打印，但输入捕获没有拿到有效边沿。

重点检查：

PB5 有没有用杜邦线接到 PB6；
PB5 是否真的配置成 TIM3_CH2 PWM Generation；
PB6 是否真的配置成 TIM4_CH1 Input Capture；
是否调用了 App_TestPWM_Start()；
是否调用了 App_InputCapture_Start()；
是否勾选 TIM4 global interrupt；
HAL_TIM_IC_CaptureCallback() 是否写了。

3. 编译报 `htim3` 或 `htim4` 未定义

说明你的工程里没有生成对应定时器句柄。

可能原因：

CubeMX 没启用 TIM3 或 TIM4；
你用的是其他 TIM；
应用代码里的宏没改。

如果输入捕获没有用 TIM4，而是换成了 TIM2，就把：

bash 复制代码

#define APP_IC_HANDLE htim4

改成：

bash 复制代码

#define APP_IC_HANDLE htim2

如果 PWM 输出用 TIM1，就把：

bash 复制代码

#define APP_TEST_PWM_HANDLE htim3

改成：

bash 复制代码

#define APP_TEST_PWM_HANDLE htim1

4. 编译报 `undefined symbol App_TestPWM_Start`

通常是 app_test_pwm.c 没加入 Keil 工程。

如果报：

bash 复制代码

undefined symbol App_InputCapture_Start

通常是 app_input_capture.c 没加入 Keil 工程。

解决方法：

右键 Application/User/Core；
选择 Add Existing Files to Group；
添加 Core/Src/app_test_pwm.c 和 Core/Src/app_input_capture.c；
重新编译。

5. 频率明显不对

优先检查两个计数频率宏。

PWM 输出端：

bash 复制代码

#define APP_TEST_PWM_COUNTER_CLK_HZ 1000000u

输入捕获端：

bash 复制代码

#define APP_IC_COUNTER_CLK_HZ 1000000u

这两个值都要和 CubeMX 里对应 TIM 的实际计数频率一致。

正确计算方式：

bash 复制代码

计数频率 = TIM 时钟 / (Prescaler + 1)

如果 TIM 时钟是 72 MHz，Prescaler 是 72 - 1：

bash 复制代码

计数频率 = 1 MHz

6. 频率偶尔跳动

小幅跳动一般正常。

可能原因：

时钟不是理想精确；
串口打印看到的是整数除法结果；
杜邦线接触不稳定；
输入边沿有毛刺。

可以尝试：

线短一点；
确认 PB5 和 PB6 接触可靠；
在 Input Capture 参数里适当加 Input Filter；
后续做多次平均。

本篇先不做平均，避免把入门逻辑写复杂。

7. 不接 PB5 到 PB6，能不能测到

一般测不到。

因为 TIM3_CH2 输出在 PB5 引脚上，TIM3_CH4 捕获的是 PB5 引脚上的电平变化。

如果 PB5 和 PB1 没有连接，PB1 就看不到 PB5 的 PWM。

有些高级芯片或高级定时器玩法可以用内部触发、主从模式、互联矩阵等方式做内部连接。

但这不适合作为零基础入门的第一版。

本系列先用最直观、最可移植的方式：

bash 复制代码

一根杜邦线把输出接回输入

8. 回调函数不进

重点检查这条链路：

bash 复制代码

TIM3 global interrupt 是否勾选
stm32xx_it.c 里是否有 TIM3_IRQHandler()
TIM4_IRQHandler() 里是否调用 HAL_TIM_IRQHandler(&htim3)
main.c 里是否实现 HAL_TIM_IC_CaptureCallback()
是否调用 HAL_TIM_IC_Start_IT()

少任何一步，回调都可能不进。

本篇小结

这一篇我们完成了 TIM 输入捕获的第一个实验：

bash 复制代码

用开发板自己输出的 PWM，测试输入捕获测频率

你现在至少应该知道：

输入捕获是硬件记录边沿到来时的计数器值；
测频率可以捕获相邻两个上升沿；
两次捕获值差值就是一个周期的计数数；
计数器 1 MHz 时，1 次计数就是 1 us；
frequency = counter_clk / period_counts；
HAL_TIM_PWM_Start() 用来启动测试 PWM；
HAL_TIM_IC_Start_IT() 用来启动输入捕获中断；
HAL_TIM_IC_CaptureCallback() 是捕获事件的回调入口；
中断里记录数据，主循环里打印结果；
不用信号发生器也能学输入捕获，但通常需要一根线把 PWM 输出接回输入；
换板子时重点检查两组资源：PWM 输出 TIM/通道/引脚，以及输入捕获 TIM/通道/引脚。

下一篇我们进入 ADC：

STM32 ADC 单通道采样：读一个电位器电压。

到这里，定时器这一阶段已经把"定时提醒、PWM 输出、PWM 发声、输入捕获测频率"串起来了。

后面开始看模拟量，先从最直观的电位器电压开始。

STM32 零基础可移植教程 13：输入捕获入门，怎么测一个方波频率
