基于深度学习+AI的红外电力设备故障目标检测与预警系统（Python源码+数据集+UI可视化界面+YOLOv11训练结果）

1、背景介绍

针对电力设备运维提质、故障精准防控、电网安全保障、巡检效率提升需求，面向变电站巡检、输电线路管控、配电台区监测、高压设备运维、偏远线路巡检、电力设备隐患排查等场景，研发基于深度学习+AI的红外电力设备故障目标检测与预警系统具有重要现实意义。随着智能电网建设推进、电力设备运维智能化升级与电网安全管控要求提升，电力设备作为电网稳定运行的核心载体，其避雷器（arrester）、断路器（breaker）、套管（bushing）、线夹（clamp）、油枕（conservator）、电流互感器（current-transformer）、隔离开关1（disconnector）、隔离开关2（disconnector2）、隔离开关3（disconnector3）、散热器（heat-sink）、绝缘子（insulator）、变压器（transformer）等12类核心设备的红外故障实时精准监测，是保障电网安全稳定运行、防范设备故障扩散、提升运维效率、规范设备管理的核心环节，而电力设备运行场景中设备分布分散、环境复杂（户外风雨侵蚀、线路高空遮挡、设备密集交错、雨雪沙尘干扰、夜间光线缺失）、故障特征隐蔽、相似设备易混淆、微小故障难识别等问题带来的检测精度低、故障识别滞后、隐患处置不及时等管理痛点日益凸显，年均因电力设备红外故障检测不及时、识别不准确引发的设备损坏、线路跳闸、停电事故、故障扩散等问题频发，严重影响电网供电可靠性、电力设备运维成效与电力系统安全稳定运行。

传统电力设备故障监测依赖人工巡检、红外热像仪人工判读、简单传感器采集与特征匹配，受人力成本高、巡检效率低、主观判断偏差大、复杂场景适配性差、高空与偏远区域巡检难度大、夜间及恶劣天气无法正常监测、微小故障易遗漏等因素制约，难以实现对各类电力设备多目标、多故障类型的全天时、全天候、全范围精准检测与实时预警，而AI智能分析技术可依靠深度学习算法自动挖掘12类电力设备的红外热辐射特征、故障纹理规律与运行状态关联信息，精准捕捉各类设备的过热、破损、老化等故障细微差异，有效区分相似设备（如不同类型隔离开关、绝缘子与套管）及设备正常与故障状态，实现户外复杂环境、恶劣天气、高空设备、密集设备群等场景下的电力设备多目标故障精准识别，突破传统监测技术难以适配电力巡检场景、捕捉微小故障、实现规模化管控的瓶颈，大幅降低人工巡检强度，提升故障识别的精准度与及时性。

将深度学习目标检测算法（如改进型Faster R-CNN、YOLO系列）与AI智能分析、红外视频采集设备（红外热像仪、无人机红外巡检模块、移动巡检红外设备、变电站固定红外监控）、电力运维终端、故障预警平台结合，能够精准识别监测区域内12类电力设备（避雷器、断路器、套管、线夹、油枕、电流互感器、隔离开关1、隔离开关2、隔离开关3、散热器、绝缘子、变压器）及各类设备的过热、破损、老化、接触不良等故障类型，有效区分电力设备与巡检环境中的杂物、红外热源干扰、不同设备的外形差异及正常与故障状态，借助AI智能分析的实时性、自动化、规模化优势，以及红外采集设备的全天候适配能力（不受光照、雨雪、沙尘影响），实现对电力巡检区域全域的设备个体定位、多设备类型识别、故障类型分类、异常故障预警（如设备过热超标、绝缘子破损、断路器接触不良、变压器油枕异常等），同步推送预警信息至电力运维终端、电网管控中心与运维负责人，明确故障设备类型、故障位置、故障等级，提升电力设备运维、故障防控、电网安全管控等工作的智能化、全域化与精准处置能力，尤其适用于高空输电线路、偏远配电台区等人工巡检难度大的场景，弥补传统监测技术的短板。

该系统对强化电力设备精细化运维、提升电网故障防控效能、减少电力设备损坏与停电事故、降低人工巡检成本、保障电网安全稳定运行具有重要应用价值，为智能电网、电力设备运维、输电线路管控、变电站运维等领域的规范化管理、智能化防控提供高效、可靠的技术支撑，助力破解红外场景下电力设备多目标识别难、相似设备区分准度低、微小故障难捕捉、故障预警滞后、规模化巡检效率低的技术难题，保障电力设备安全稳定运行、提升电力运维效率、规范电力设备管理秩序，同时依托深度学习算法的自学习能力，可随着运维数据积累不断优化故障识别模型，推动电力设备运维向智能化、精准化、全域化升级，为智能电网建设提供坚实的技术保障。

2、算法结构

目标检测是一种基于目标集合和统计特征的图像分割，主要包括分类问题和检测定位问题。目标检测算法以深度学习为基准的主要有两大类：基于回归分析的单阶段目标检测和基于候选区域的两阶段目标检测。

基于回归分析的单阶段目标检测算法在检测目标时采用一个网络进行端到端的目标检测，直接对图像进行计算生成检测结果，检测速度快，但检测精度低。主要代表是YOLO系列和SSD系列。2015年，Joseph等人提出了一种新的目标算法YOLO，其思想是将一张图片分成多个网格，让每个网格负责预测中心点落在当前网格中的物体。该方法目标检测速度快、可以避免背景错误并能学到物体的泛化特征，但存在定位不准、精度低和对小物体检测效果不好的问题。Joseph在接下来的几年从骨干网络和跨尺度特征融合等方面对YOLO进行优化改进，相继提出了YOLOv2和YOLOv3。2016年，Liu等人提出了结合YOLO检测速度快和Faster R-CNN的锚框思想的SSD算法，并使用多尺度特征图进行检测，在满足检测速度要求的同时还大幅提高了模型的检测精度，但由于小尺寸的目标多用较低层级的锚框来训练，较低层级的特征非线性程度不够，无法训练到足够的精确度，所以仍存在小目标的检测效果差的问题。

基于候选区域的两阶段目标检测是先对图像提取候选框，然后对候选框进行分类回归操作得到检测结果，检测精度较高，但检测速度较慢，训练时间长且误报高。主要代表算法有R-CNN系列、SPP-Net和FPN。Girshick等人在2014年提出了两阶段目标检测算法R-CNN，通过选择性搜索的方法提取出候选区域，然后将候选区域变换为标准的方形尺寸并使用改进的AlexNet筛选出有效的候选区域，最后通过支持向量机进行分类并对有效的候选区域进行线性回归获得边界框，该算法有着较高的准确性并提高了特征对样本的表示能力，但由于图像尺寸限制造成目标失真变形并且存在冗余计算、检测速度慢。针对这个问题，He等人提出了SPP-Net，在卷积层和全连接层之间增添一个空间金字塔池化模块，不仅可以对候选区域进行变换为任意比例的区域特征提取，而且可以减少候选区域的重复计算，该算法不仅提高了目标检测的精度，同时又提升了目标检测速度，但训练过程仍是多阶段的，而且无法实现端到端训练。2015年，Girshick等人结合R-CNN和SPP-Net的特点提出了Fast R-CNN，通过卷积层对整张图像和候选区域进行特征提取，并使用感兴趣池化层和Softmax分别取代空间金字塔池化模块和SVM，同时提高了精度和速度，但由于选择性搜索算法只能使用CPU，仍无法实现实时检测。Ren等人针对此问题在同年提出了Faster R-CNN，Faster R-CNN最大的特点是首次提出了一个全新的候选区域网络（Region Proposal Network, RPN），该算法不仅可以端到端训练，而且可以在GPU上实时性检测，但由于anchor的使用，仍对小目标的检测效果并不理想。Lin等人于2017年在Faster R-CNN基础上提出了特征金字塔网络检测算法FPN，通过多层特征融合，大大提高了小目标物体的检测效果。

为了契合对检测性能与实时性的更高要求，本文选用以 YOLOv11 为根基的单阶段目标检测算法作为基准。YOLOv11 模型作为迭代升级的实时目标检测框架，凭借其更为迅猛的检测速率以及大幅提升的检测精度，在同类算法中展现出显著优势，其网络结构如图所示。本文深入研究的算法正是在 YOLOv11 的基础上开展改进与优化工作，旨在进一步强化目标检测的准确性与实时性，从而更好地适配特定应用场景的复杂多样需求。

3、数据集

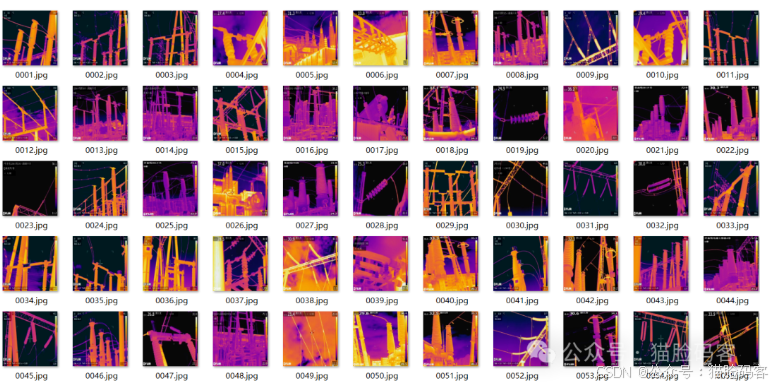

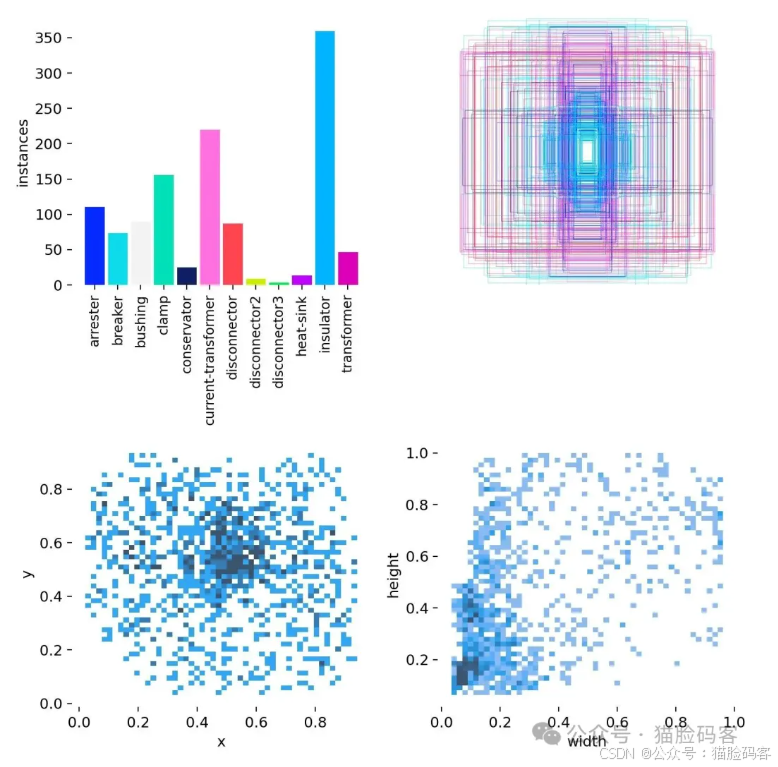

本算法研究数据集来源于公开数据集InfraredFaultyEquipmentDataset进行实验，InfraredFaultyEquipmentDataset数据集信息如图所示。本文共选取的655张图像，每张图像的大小为640x640像素，包括不同光照强度、不同角度的图像。然后通过在线标注工具MakeSense（https://www.makesense.ai/）进行标注，将标注后的图像划分为459张图像作为训练集，131张图像作为训练集，65张图像作为测试集。

bash 复制代码

# 目录结构
InfraredFaultyEquipmentDataset
├── images/
│   ├── train/
│   ├── val/
│   └── test/
└── labels/
    ├── train/
    ├── val/
    └── test/

# 适用算法
"yolov26/yolov13/yolov12/yolov11/yolov10/yolov8/yolov5等YOLO系列"

# 类别
'arrester', 'breaker', 'bushing', 'clamp', 'conservator', 'current-transformer', 'disconnector', 'disconnector2', 'disconnector3', 'heat-sink', 'insulator', 'transformer]

# yaml文件配置
path: InfraredFaultyEquipmentDataset # dataset root dir
train: images/train  # train images (relative to 'path') 4 images
val: images/val  # val images (relative to 'path') 4 images
test: images/test # test images (optional)
# Classes
names: ['arrester', 'breaker', 'bushing', 'clamp', 'conservator', 'current-transformer', 'disconnector', 'disconnector2', 'disconnector3', 'heat-sink', 'insulator', 'transformer']

4、评价指标

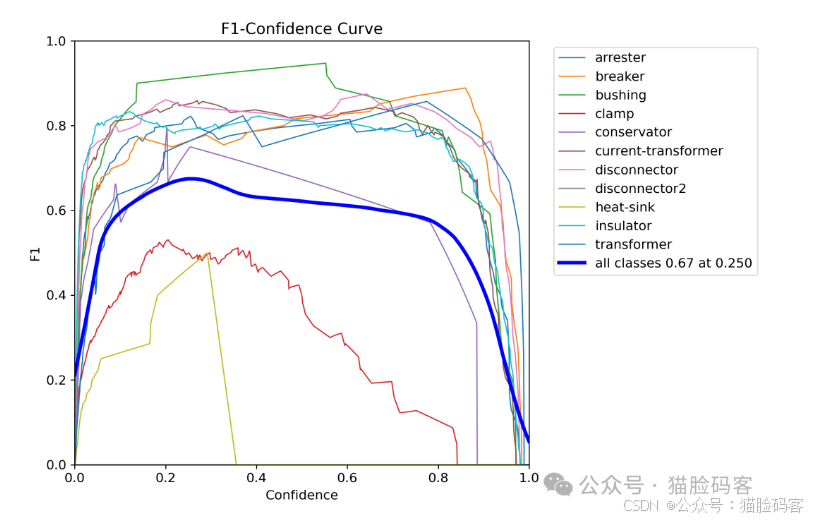

本文选取的评估指标包括综合精确率Precision和召回率Recall的F1-Score、平均精度均值mAP、计算量GFLOPs和权重大小Model Size等。mAP表示IoU阈值取0.5时的值。具体计算公式如下。

式中：TP为真正例，FP为假正例，FN为假负例，AP为平均精度，P为精确率，R为召回率。

5、实验环境

本实验的环境在Window操作系统上进行，采用的深度学习框架为Pytorch 2.6.0+126，编程语言为Python 3.10.0，CUDA版本12.6，GPU为NVIDIA GeForce RTX 4060，显存为8GB。在模型训练过程中，模型的批处理大小BatchSize设为32，总次数Epochs设为50，初始学习率被设置为0.01，动量参数因子为0.937，优化器权重衰减系数设为0.0005，以使其更快收敛并获得更好的性能。

6、训练脚本

python 复制代码

# train.py
from ultralytics import YOLO
if __name__ == '__main__':
    # 初始训练
    model = YOLO(r"yolov11n.yaml")
    model.load("yolo11n.pt")
    results = model.train(data=r"data.yaml",
                          epochs=50,
                          imgsz=640,
                          batch=32,
                          workers=4,
                          device=0,
                          name="train")

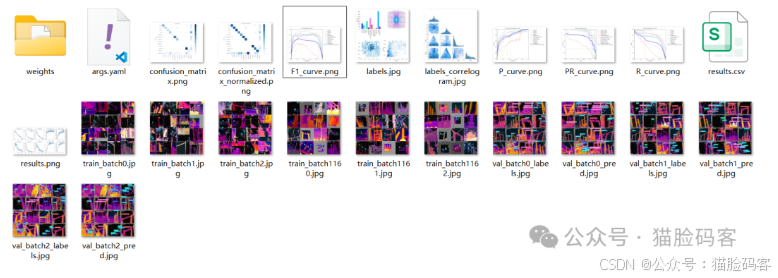

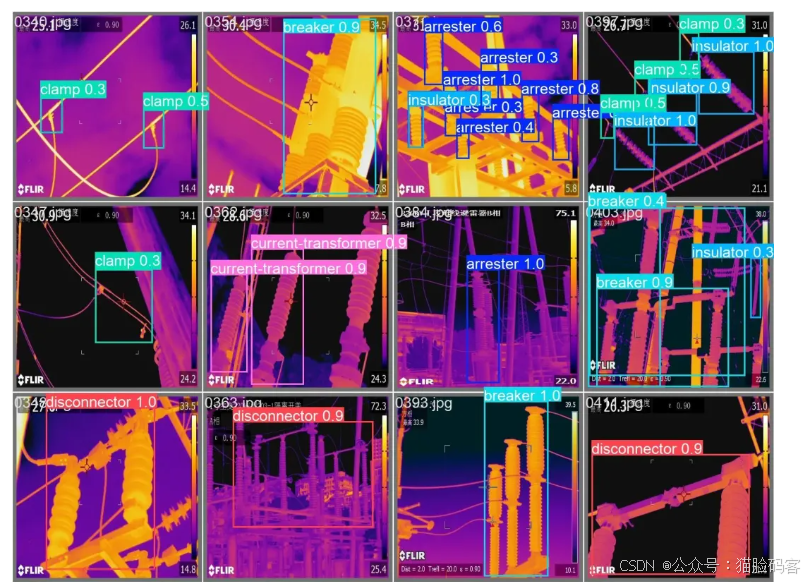

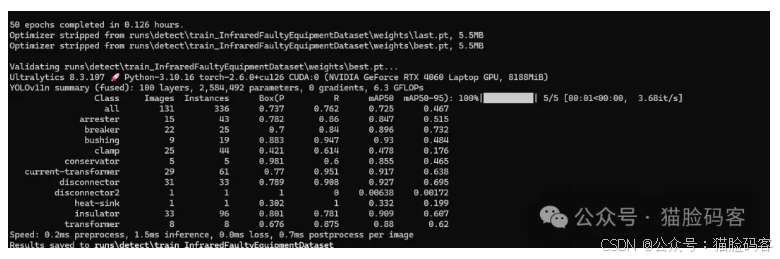

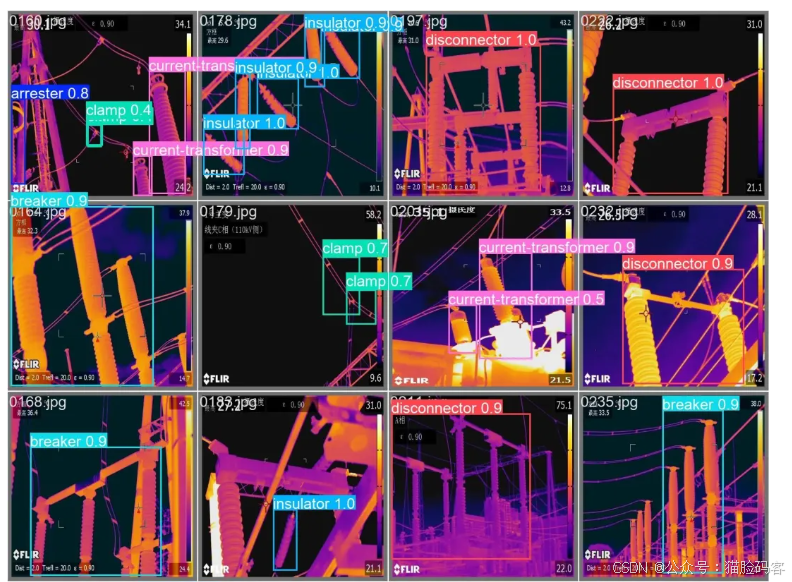

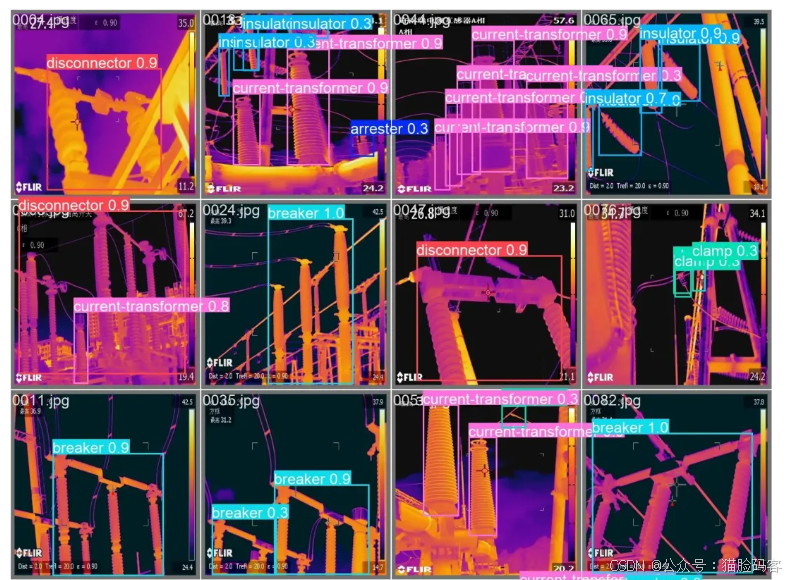

7、实验结果

8、系统实现

YOLO目标检测系统主要包括登录页面和主页面，其中主页面集成了三大核心检测功能，各功能操作便捷、检测高效，具体介绍如下：

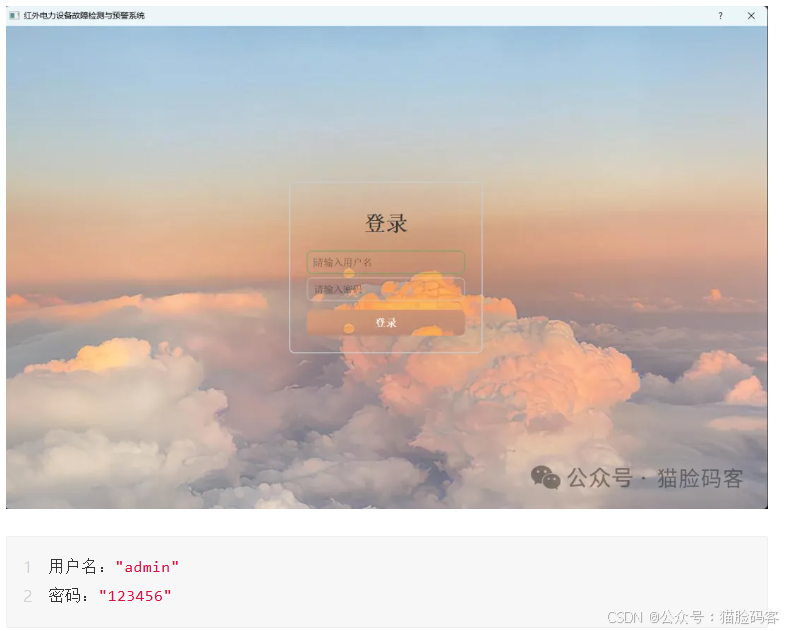

登录页面：作为系统入口，用户需输入正确的账号密码完成登录，验证通过后方可进入主页面使用各项检测功能，保障系统使用安全性，防止未授权访问。

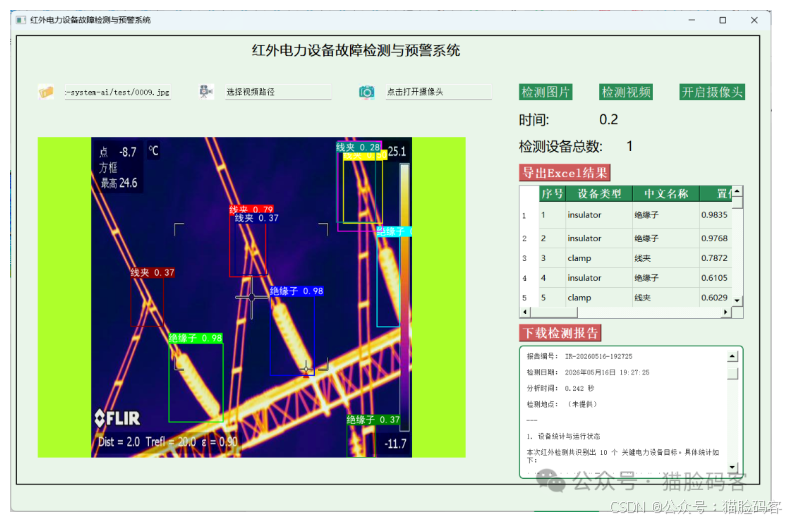

主页面：为核心操作区域，集中展示图片检测、视频检测、摄像头实时检测三大功能入口，界面简洁直观，方便用户快速找到所需功能，后续各项检测操作均在主页面内完成。

✅ 图片检测：支持单张图片输入检测，用户上传图片后，YOLO模型将快速对图像进行分析，精准识别图像中的各类目标，自动在图像中框选目标位置，并同步返回检测框坐标及目标类别信息，让检测结果直观可见，适用于单帧图像的快速目标识别场景。

✅ 视频检测：支持各类常见格式视频文件输入，检测过程中，YOLO模型会对视频中的每一帧进行逐帧分析、精准识别，在每帧画面中标记出检测到的目标，最终可输出带有目标框的完整视频文件，也可进行实时画面展示，广泛应用于视频监控、动态场景分析等需求场景。

✅ 摄像头实时检测：支持连接USB摄像头，实现实时目标监测功能。YOLO模型可实时捕捉摄像头传输的视频流，同步进行目标检测与识别，即时在画面中显示检测结果，提供快速、精准的即时反馈，适用于安防监控、无人驾驶、智能交通等对实时性要求较高的应用场景。

此外，系统所有检测功能均支持deepseek ai对检测结果进行AI分析，可进一步挖掘检测数据的深层信息，提升检测结果的实用性和解读效率，为用户提供更全面的检测服务。

登录界面

主界面

9、应用场景

10、源码获取（网盘地址）

猫脸码客：catcode2020
