PlantUML——组件图

PlantUML组件图

- 1、组件
- - 1.1、命名例外
- 2、接口
- 3、基础示例
- 4、使用注释
- 5、组合组件
- 6、改变箭头方向
- 7、使用UML2标记
- 8、使用UML1标记符
- [9、Use rectangle notation (remove UML notation)](#9、Use rectangle notation (remove UML notation))
- 10、长描述
- 11、不同的颜色表示
- 12、在定型组件中使用精灵图
- 13、显示参数
- 14、特定皮肤参数
- - 14.1、组件样式
- 15、隐藏或删除未链接的组件

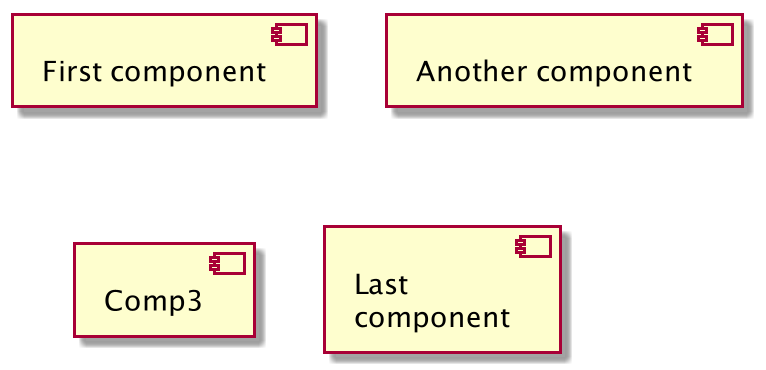

1、组件

组件必须用中括号括起来
还可以使用关键字 component 定义一个组件
并且可以用关键字 as 给组件定义一个别名

js 复制代码

@startuml
[First component]
[Another component] as Comp2
component Comp3
component [Last\ncomponent] as Comp4
@enduml

1.1、命名例外

注意，以 $ 开头的组件名以后不能隐藏或删除，因为 hide 和 remove 命令会将该名称视为 $tag ，而不是组件名。要删除此类组件，必须为其添加别名或标记。

js 复制代码

@startuml
component [$C1]
component [$C2] $C2
component [$C2] as dollarC2
remove $C1
remove $C2
remove dollarC2
@enduml

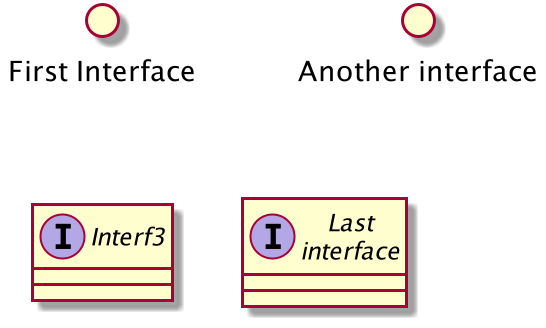

2、接口

接口可以使用 () 来定义 (因为这个看起来像个圆)
还可以使用关键字 interface 关键字来定义接口
还可以使用关键字 as 定义一个别名

js 复制代码

@startuml
() "First Interface"
() "Another interface" as Interf2
interface Interf3
interface "Last\ninterface" as Interf4
@enduml

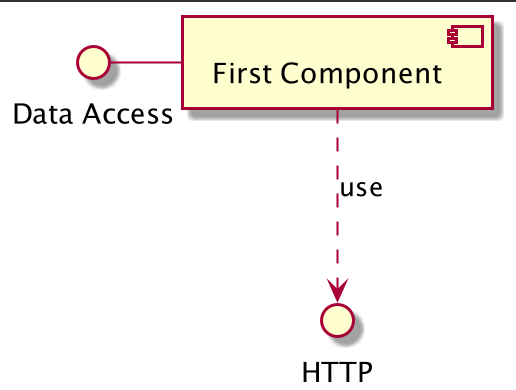

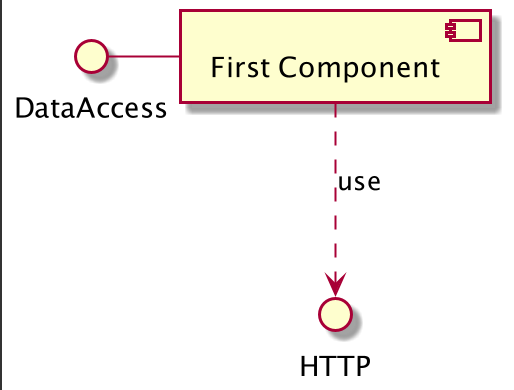

3、基础示例

元素之间可以使用虚线 (..)、直线 (--)、箭头 (-->) 进行连接。

js 复制代码

@startuml
DataAccess - [First Component]
[First Component] ..> HTTP : use
@enduml

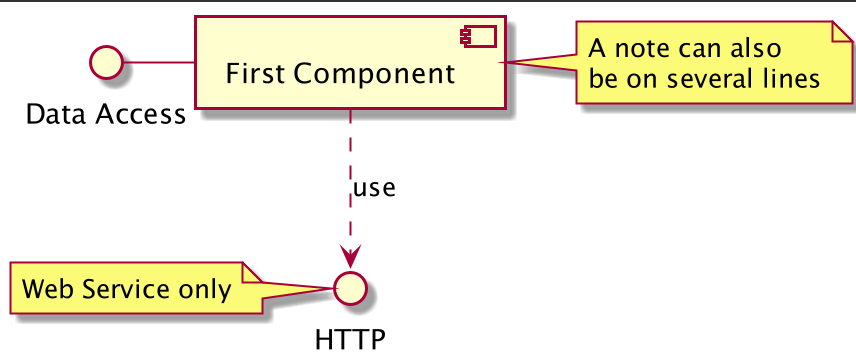

4、使用注释

可以使用 note left of , note right of , note top of , note bottom of 等关键字定义相对于对象位置的注释。
可以使用关键字 note 单独定义注释，然后使用虚线 (...) 将其连接到其他对象

js 复制代码

@startuml
interface "Data Access" as DA
DA - [First Component]
[First Component] ..> HTTP : use
note left of HTTP : Web Service only
note right of [First Component]
A note can also
be on several lines
end note
@enduml

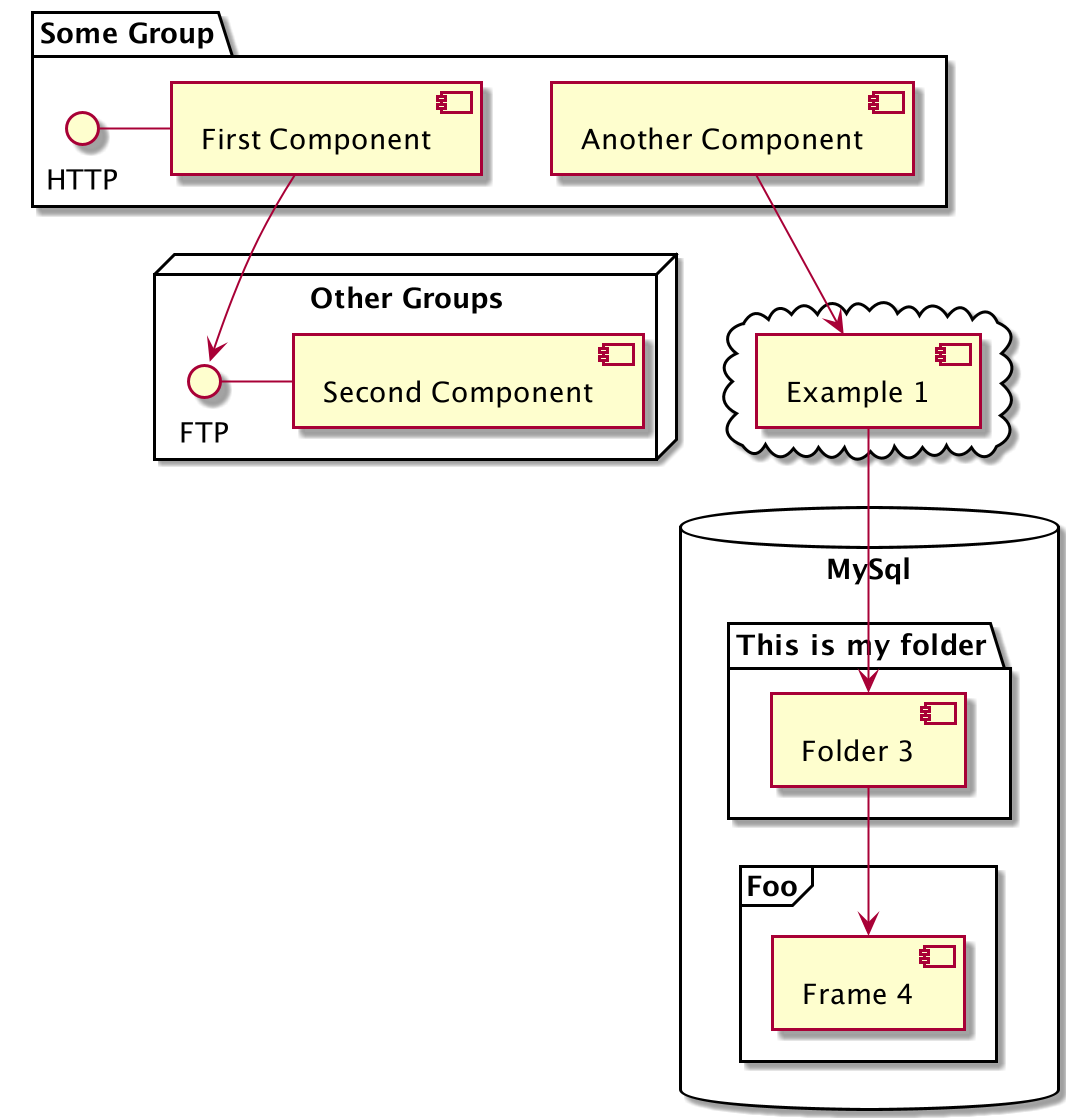

5、组合组件

可以使用多个关键字将组件和接口组合在一起。

package
node
folder
frame
cloud
database

js 复制代码

@startuml
package "Some Group" {
    HTTP - [First Component]
    [Another Component]
}
node "Other Groups" {
    FTP - [Second Component]
    [First Component] --> FTP
}
cloud {
    [Example 1]
}
database "MySql" {
    folder "This is my folder" {
        [Folder 3]
    }
    frame "Foo" {
        [Frame 4]
    }
}
[Another Component] --> [Example 1]
[Example 1] --> [Folder 3]
[Folder 3] --> [Frame 4]
@enduml

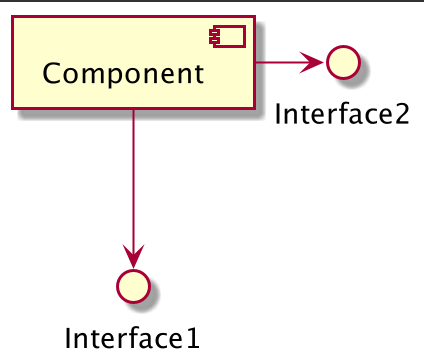

6、改变箭头方向

默认情况下，对象之间用--连接，并且连接是竖直的。不过可以使用一个横线或者点设置水平方向的连

接，就行这样：

js 复制代码

@startuml
[Component] --> Interface1
[Component] -> Interface2
@enduml

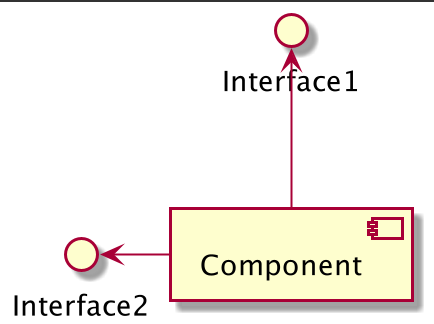

也可以使用反向连接：

js 复制代码

@startuml
Interface1 <-- [Component]
Interface2 <- [Component]
@enduml

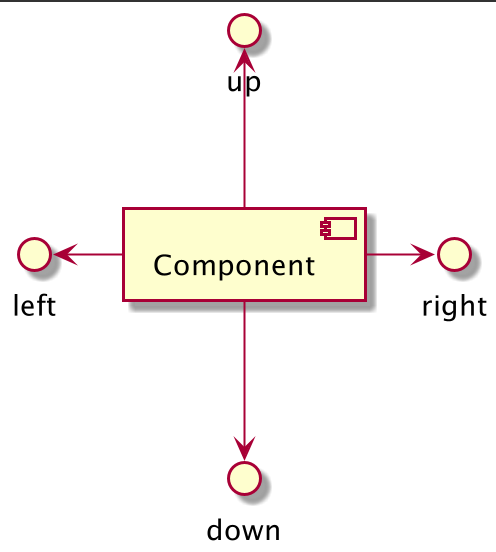

还可以使用关键字 left, right, up or down 改变箭头方向。

js 复制代码

@startuml
[Component] -left-> left
[Component] -right-> right
[Component] -up-> up
[Component] -down-> down
@enduml

7、使用UML2标记

js 复制代码

@startuml
interface "Data Access" as DA
DA - [First Component]
[First Component] ..> HTTP : use
@enduml

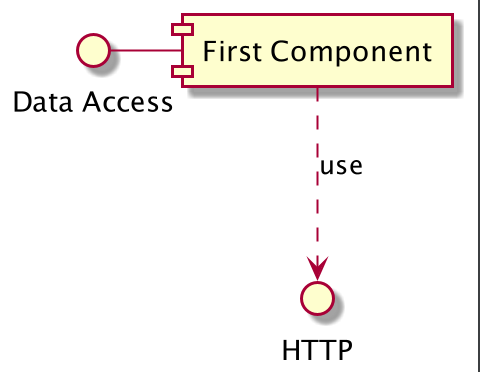

8、使用UML1标记符

命令 skinparam componentStyle uml1 可以切换到 UML1 标记符

js 复制代码

@startuml
skinparam componentStyle uml1
interface "Data Access" as DA
DA - [First Component]
[First Component] ..> HTTP : use
@enduml

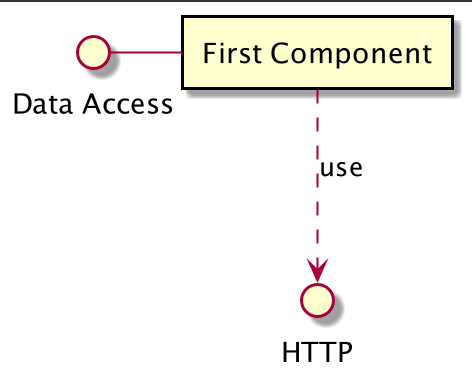

9、Use rectangle notation (remove UML notation)

js 复制代码

@startuml
skinparam componentStyle rectangle
interface "Data Access" as DA
DA - [First Component]
[First Component] ..> HTTP : use
@enduml

10、长描述

可以用方括号"[ ]" 在连线上添加描述。

js 复制代码

@startuml
component comp1 [
This component
has a long comment
on several lines
]
@enduml

11、不同的颜色表示

js 复制代码

@startuml
component [Web Server] #Yellow
@enduml

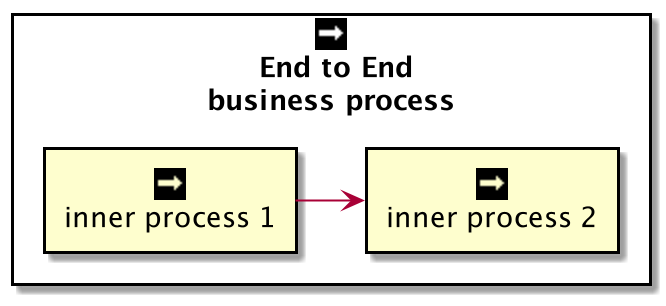

12、在定型组件中使用精灵图

js 复制代码

@startuml
sprite $businessProcess [16x16/16] {
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFF0FFFFF
FFFFFFFFFF00FFFF
FF00000000000FFF
FF000000000000FF
FF00000000000FFF
FFFFFFFFFF00FFFF
FFFFFFFFFF0FFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFF
}
rectangle " End to End\nbusiness process" <<$businessProcess>> {
rectangle "inner process 1" <<$businessProcess>> as src
rectangle "inner process 2" <<$businessProcess>> as tgt
src -> tgt
}
@enduml

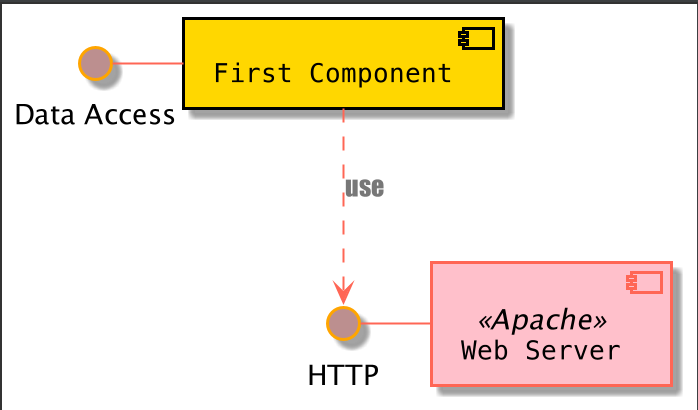

13、显示参数

用 skinparam 改变字体和颜色。

可以在如下场景中使用：

在图示的定义中，
在引入的文件中，
在命令行或者 ANT 任务提供的配置文件中。

可以为构造类型和接口定义特殊的颜色和字体。

js 复制代码

@startuml
skinparam interface {
backgroundColor RosyBrown
borderColor orange
}
skinparam component {
FontSize 13
BackgroundColor<<Apache>> Pink
BorderColor<<Apache>> #FF6655
FontName Courier
BorderColor black
BackgroundColor gold
ArrowFontName Impact
ArrowColor #FF6655
ArrowFontColor #777777
}
() "Data Access" as DA
Component "Web Server" as WS << Apache >>
DA - [First Component]
[First Component] ..> () HTTP : use
HTTP - WS
@enduml

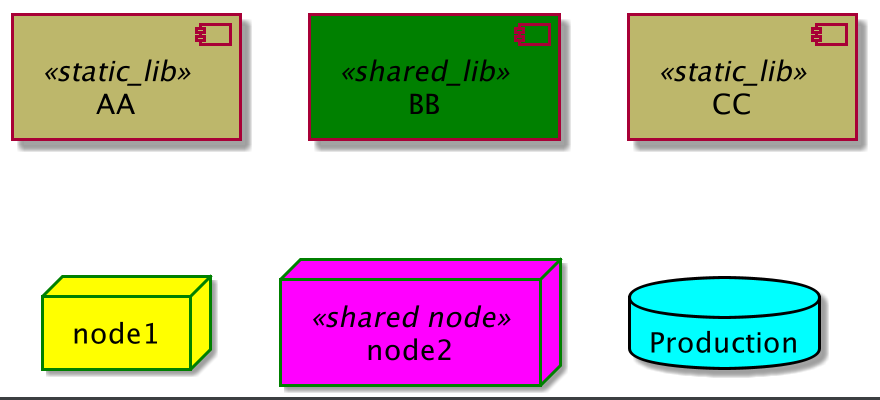

js 复制代码

@startuml
skinparam component {
backgroundColor<<static_lib>> DarkKhaki
backgroundColor<<shared_lib>> Green
}
skinparam node {
borderColor Green
backgroundColor Yellow
backgroundColor<<shared_node>> Magenta
}
skinparam databaseBackgroundColor Aqua
[AA] <<static_lib>>
[BB] <<shared_lib>>
[CC] <<static_lib>>
node node1
node node2 <<shared node>>
database Production
@enduml

14、特定皮肤参数

14.1、组件样式

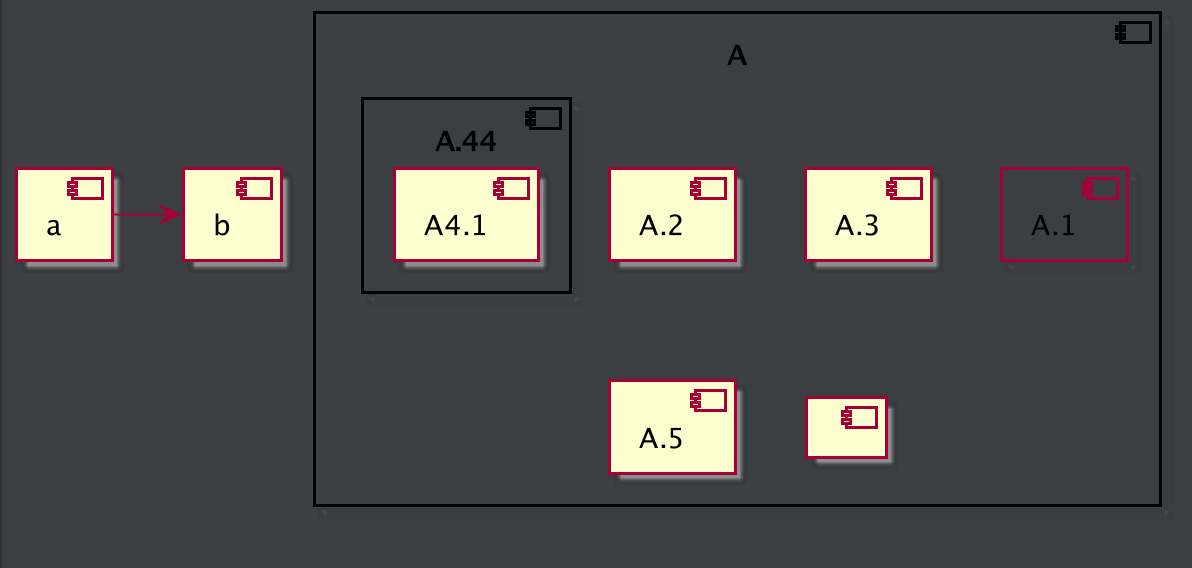

默认情况下（或使用 skinparam componentStyle uml2 ），组件有一个图标

js 复制代码

@startuml
skinparam BackgroundColor transparent
skinparam componentStyle uml2
component A {
component "A.1" {
}
component A.44 {
[A4.1]
}
component "A.2"
[A.3]
component A.5 [
A.5]
component A.6 [
]
}
[a]->[b]
@enduml

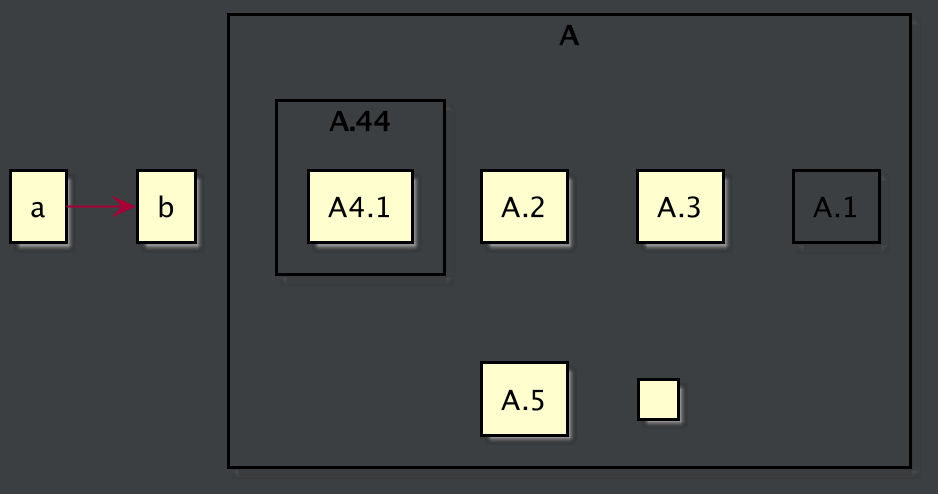

如果您想取消它，只使用矩形图标，可以使用 skinparam componentStyle rectangle

js 复制代码

@startuml
skinparam BackgroundColor transparent
skinparam componentStyle rectangle
component A {
component "A.1" {
}
component A.44 {
[A4.1]
}
component "A.2"
[A.3]
component A.5 [
A.5]
component A.6 [
]
}
[a]->[b]
@enduml

15、隐藏或删除未链接的组件

默认情况下，所有的组件都显示出来：

js 复制代码

@startuml
component C1
component C2
component C3
C1 -- C2
@enduml

hide @unlinked 组件：

js 复制代码

@startuml
component C1
component C2
component C3
C1 -- C2
hide @unlinked
@enduml

或 remove @unlinked 组件：

js 复制代码

@startuml
component C1
component C2
component C3
C1 -- C2
remove @unlinked
@enduml
