FreeRTOS——列表与列表项

撕开 FreeRTOS 内核第一层：列表与列表项到底是干嘛的？

这段时间在啃 FreeRTOS 内核源码，发现几乎所有核心功能（任务调度、延时、消息队列、信号量） ，底层全靠一个东西撑着 ------列表（List）和列表项（ListItem）。

不搞懂它，看源码就是看天书；搞懂了，FreeRTOS 对你就不再神秘。

所以我专门写了一段纯实验代码，手动初始化、插入、删除、尾部插入列表项，把地址全部打印出来，一步一步看链表到底怎么连、怎么断、怎么排。

这篇我就用最接地气、最不绕弯的方式，把理论 + 代码 + 运行逻辑一次性讲透。

一、先搞懂：FreeRTOS 列表与列表项是什么？

你不用记复杂概念，我用一句话总结：

列表 = 一条有序的双向循环链（带哨兵）

列表项 = 链上的每一个节点

1. 列表（List_t）是干嘛的？

它是链表的管理员，负责：

记录链上有多少节点
记录当前遍历到哪了
固定一个尾哨兵（xListEnd），让链表永远闭环

结构大概长这样（简化版）：

复制代码

typedef struct xLIST
{
    UBaseType_t uxNumberOfItems;   // 节点数量
    ListItem_t  * pxIndex;         // 遍历指针
    MiniListItem_t xListEnd;       // 尾哨兵（永远在最后）
} List_t;

2. 列表项（ListItem_t）是干嘛的？

它是链上的真正数据节点，FreeRTOS 的任务、队列、事件，全靠它挂在链上。

每个节点有：

排序值（xItemValue）
指向前一个节点
指向后一个节点
属于哪个对象（任务 / 队列 / 信号量）

typedef struct xLIST_ITEM
{
TickType_t xItemValue; // 排序用的键值
struct xLIST_ITEM * pxNext; // 下一个
struct xLIST_ITEM * pxPrevious;// 前一个
void * pvOwner; // 所属者（如任务TCB）
void * pvContainer; // 属于哪个链表
} ListItem_t;

3. FreeRTOS 链表最关键特点

双向：能往前，也能往后
循环：最后一个节点 → 哨兵 → 第一个节点
带哨兵：永远不为空，永远不乱
自动排序：插入时按 xItemValue 从小到大排

二、这篇代码到底在干什么？

我写这段代码不是为了实现功能，而是为了学习内核底层原理。

我一共做了 5 件事：

初始化列表和 3 个列表项
给每个列表项设置排序值（40、60、50）
依次插入 3 个列表项，观察指针连接
删除一个列表项，观察链表如何重新连接
尾部插入一个列表项，不参与排序

每一步我都把地址打印出来，亲眼看到链表怎么连、怎么断、怎么修。

这就是学习 FreeRTOS 内核最有效的方法。

三、完整代码（可直接跑）

复制代码

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "FreeRTOS.h"
#include "task.h"

// 开始任务
#define START_TASK_SIZE 128
#define START_TASK_PRIO 1
TaskHandle_t StartTask_Hander;
void start_task( void * pvParameters );

// 任务1：LED闪烁（无关紧要，只是让程序活着）
#define TASK1_TASK_SIZE 128
#define TASK1_TASK_PRIO 2
TaskHandle_t Task1Task_Hander;
void task1_task( void * pvParameters );

// 列表测试任务（核心！）
#define LIST_TASK_SIZE 128
#define LIST_TASK_PRIO 3
TaskHandle_t ListTask_Hander;
void list_task( void * pvParameters );

// 定义一个链表 + 3个链表节点
List_t TestList;
ListItem_t ListItem1;
ListItem_t ListItem2;
ListItem_t ListItem3;

int main(void)
{
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
    delay_init();
    uart_init(115200);
    LED_Init();

    // 创建开始任务
    xTaskCreate(start_task,  "start_task", START_TASK_SIZE, NULL, START_TASK_PRIO, &StartTask_Hander );
    vTaskStartScheduler(); // 开启调度
}

// 开始任务：创建完任务就自杀
void start_task( void * pvParameters )
{
    taskENTER_CRITICAL();

    xTaskCreate(task1_task,   "task1_task", TASK1_TASK_SIZE, NULL, TASK1_TASK_PRIO, &Task1Task_Hander );
    xTaskCreate(list_task,    "list_task",  LIST_TASK_SIZE,  NULL, LIST_TASK_PRIO,  &ListTask_Hander );

    vTaskDelete(StartTask_Hander);
    taskEXIT_CRITICAL();
}

// 任务1：LED闪烁，和链表无关，只是保证系统在跑
void task1_task( void * pvParameters )
{
    while(1)
    {
        LED0= ~LED0;
        vTaskDelay(1000);
    }
}

// ========================== 链表核心测试任务 ==========================
void list_task( void * pvParameters )
{
    // 1. 初始化链表（让哨兵自循环）
    vListInitialise( &TestList );

    // 2. 初始化3个列表项（清空指针）
    vListInitialiseItem( &ListItem1 );
    vListInitialiseItem( &ListItem2 );
    vListInitialiseItem( &ListItem3 );

    // 3. 设置排序值（插入时会按这个从小到大排序）
    ListItem1.xItemValue = 40;
    ListItem2.xItemValue = 60;
    ListItem3.xItemValue = 50;

    // 打印初始地址，方便观察后面指针变化
    printf("--------------------列表与列表项地址--------------\r\n");
    printf("TestList                   %#x\r\n",(int)&TestList);
    printf("TestList->pxIndex          %#x\r\n",(int)TestList.pxIndex);
    printf("TestList->xListEnd         %#x\r\n",(int)&TestList.xListEnd);
    printf("ListItem1                  %#x\r\n",(int)&ListItem1);
    printf("ListItem2                  %#x\r\n",(int)&ListItem2);
    printf("ListItem3                  %#x\r\n",(int)&ListItem3);
    printf("---------------------------------------------------\r\n");

    // ===================== 插入列表项1 =====================
	vListInsert( &TestList, &ListItem1);
	printf("-----------------------添加列表项ListItem1----------------\r\n");
	printf("TestList->xListEnd->pxNext          %#x                   \r\n",(int)TestList.xListEnd.pxNext);
	printf("ListItem1->pxNext                   %#x                   \r\n",(int)ListItem1.pxNext);
	printf("-------------------------前后连接-------------------------\r\n");
	printf("TestList->xListEnd->pxPrevious      %#x                   \r\n",(int)TestList.xListEnd.pxPrevious);
	printf("ListItem1->pxPrevious               %#x                   \r\n",(int)ListItem1.pxPrevious);
	printf("-----------------------------结束-------------------------\r\n");

	// ===================== 插入列表项2 =====================
	vListInsert( &TestList, &ListItem2);
	printf("-----------------------添加列表项ListItem2----------------\r\n");
	printf("TestList->xListEnd->pxNext          %#x                   \r\n",(int)TestList.xListEnd.pxNext);
	printf("ListItem1->pxNext                   %#x                   \r\n",(int)ListItem1.pxNext);
	printf("ListItem2->pxNext                   %#x                   \r\n",(int)ListItem2.pxNext);
	printf("-------------------------前后连接-------------------------\r\n");
	printf("TestList->xListEnd->pxPrevious      %#x                   \r\n",(int)TestList.xListEnd.pxPrevious);
	printf("ListItem1->pxPrevious               %#x                   \r\n",(int)ListItem1.pxPrevious);
	printf("ListItem2->pxPrevious               %#x                   \r\n",(int)ListItem2.pxPrevious);
	printf("-----------------------------结束-------------------------\r\n");

	// ===================== 插入列表项3 =====================
	vListInsert( &TestList, &ListItem3);
	printf("-----------------------添加列表项ListItem3----------------\r\n");
	printf("TestList->xListEnd->pxNext          %#x                   \r\n",(int)TestList.xListEnd.pxNext);
	printf("ListItem1->pxNext                   %#x                   \r\n",(int)ListItem1.pxNext);
	printf("ListItem2->pxNext                   %#x                   \r\n",(int)ListItem2.pxNext);
	printf("ListItem3->pxNext                   %#x                   \r\n",(int)ListItem3.pxNext);
	printf("-------------------------前后连接-------------------------\r\n");
	printf("TestList->xListEnd->pxPrevious      %#x                   \r\n",(int)TestList.xListEnd.pxPrevious);
	printf("ListItem1->pxPrevious               %#x                   \r\n",(int)ListItem1.pxPrevious);
	printf("ListItem2->pxPrevious               %#x                   \r\n",(int)ListItem2.pxPrevious);
  printf("ListItem3->pxPrevious               %#x                   \r\n",(int)ListItem3.pxPrevious);
	printf("-----------------------------结束-------------------------\r\n");

	// ===================== 删除 ListItem2 =====================
	uxListRemove(&ListItem2);
	printf("-----------------------删除列表项ListItem2----------------\r\n");
	printf("TestList->xListEnd->pxNext          %#x                   \r\n",(int)TestList.xListEnd.pxNext);
	printf("ListItem1->pxNext                   %#x                   \r\n",(int)ListItem1.pxNext);
	printf("ListItem3->pxNext                   %#x                   \r\n",(int)ListItem3.pxNext);
	printf("-------------------------前后连接-------------------------\r\n");
	printf("TestList->xListEnd->pxPrevious      %#x                   \r\n",(int)TestList.xListEnd.pxPrevious);
	printf("ListItem1->pxPrevious               %#x                   \r\n",(int)ListItem1.pxPrevious);
	printf("ListItem3->pxPrevious               %#x                   \r\n",(int)ListItem3.pxPrevious);
	printf("-----------------------------结束-------------------------\r\n");

	// ===================== 尾部插入 ListItem2（不排序） =====================
	TestList.pxIndex = TestList.pxIndex->pxNext;
	vListInsertEnd(&TestList,&ListItem2);
	printf("--------------------尾部插入列表项ListItem2----------------\r\n");
	printf("TestList->pxIndex                   %#x                   \r\n",(int)TestList.pxIndex);
	printf("TestList->xListEnd->pxNext          %#x                   \r\n",(int)TestList.xListEnd.pxNext);
	printf("ListItem1->pxNext                   %#x                   \r\n",(int)ListItem1.pxNext);
	printf("ListItem2->pxNext                   %#x                   \r\n",(int)ListItem2.pxNext);
	printf("ListItem3->pxNext                   %#x                   \r\n",(int)ListItem3.pxNext);
	printf("-------------------------前后连接-------------------------\r\n");
	printf("TestList->xListEnd->pxPrevious      %#x                   \r\n",(int)TestList.xListEnd.pxPrevious);
	printf("ListItem1->pxPrevious               %#x                   \r\n",(int)ListItem1.pxPrevious);
	printf("ListItem2->pxPrevious               %#x                   \r\n",(int)ListItem2.pxPrevious);
	printf("ListItem3->pxPrevious               %#x                   \r\n",(int)ListItem3.pxPrevious);
	printf("-----------------------------结束-------------------------\r\n");

    while(1)
    {

    }
}

四、代码每一步到底在干嘛？

我不跟你绕内核原理，直接告诉你每一步的真实作用：

1. 初始化列表

复制代码

vListInitialise( &TestList );

让链表的尾哨兵自己指向自己，形成一个空循环链表。

2. 初始化列表项

复制代码

vListInitialiseItem(&ListItem1);

清空节点里的所有指针，让它变成一个干净节点。

3. 设置排序值

复制代码

ListItem1.xItemValue = 40;
ListItem2.xItemValue = 60;
ListItem3.xItemValue = 50;

这是插入顺序的依据，FreeRTOS 会自动从小到大排序。

最终顺序： 40 → 50 → 60

4. 依次插入三个节点

复制代码

vListInsert( &TestList, &ListItem1 );
vListInsert( &TestList, &ListItem2 );
vListInsert( &TestList, &ListItem3 );

每插入一个，内核自动找到它该在的位置，并修改前后指针双向连接。

插入后顺序： ListItem1 (40) → ListItem3 (50) → ListItem2 (60) → 哨兵

5. 删除节点

复制代码

uxListRemove(&ListItem2);

把节点从链上摘掉，并自动把前后节点重新连接。

6. 尾部插入（不排序）

复制代码

vListInsertEnd(&TestList,&ListItem2);

直接插到哨兵前面，不按大小排序。

五、你看到的串口输出是什么意思？

你串口看到的一堆地址，其实就是在展示：

谁指向谁
插入时怎么连
删除时怎么断
尾部插入时怎么加

这就是双向循环链表最真实的运行样子。

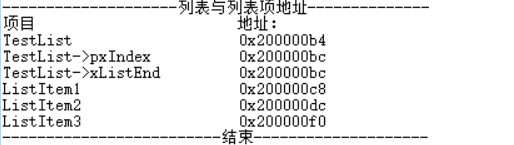

1、先记住几个关键地址

先把这些地址记下来，后面每一步变化都要用到：

项目	地址
`TestList`	`0x200000b4`
`TestList->pxIndex`	`0x200000bc`
`TestList->xListEnd`（哨兵节点）	`0x200000bc`
`ListItem1`	`0x200000c8`
`ListItem2`	`0x200000dc`
`ListItem3`	`0x200000f0`

注：TestList->pxIndex 初始时指向 xListEnd，所以两者地址一样。

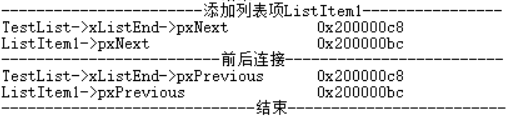

2、步骤 1：添加 `ListItem1`

这是第一次调用 vListInsert(&TestList, &ListItem1) 后的结果：

项目	地址	含义
`TestList->xListEnd->pxNext`	`0x200000c8`	哨兵的下一个是 `ListItem1`
`ListItem1->pxNext`	`0x200000bc`	`ListItem1` 的下一个是哨兵
`TestList->xListEnd->pxPrevious`	`0x200000c8`	哨兵的上一个是 `ListItem1`
`ListItem1->pxPrevious`	`0x200000bc`	`ListItem1` 的上一个是哨兵

现象解读：

哨兵 xListEnd 和 ListItem1 形成了一个双向循环。
链表现在的顺序：哨兵 ↔ ListItem1

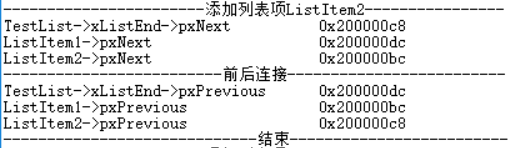

3、步骤 2：添加 `ListItem2`

第二次调用 vListInsert(&TestList, &ListItem2)（xItemValue=60）：

项目	地址	含义
`TestList->xListEnd->pxNext`	`0x200000c8`	哨兵的下一个还是 `ListItem1`
`ListItem1->pxNext`	`0x200000dc`	`ListItem1` 的下一个变成了 `ListItem2`
`ListItem2->pxNext`	`0x200000bc`	`ListItem2` 的下一个是哨兵
`TestList->xListEnd->pxPrevious`	`0x200000dc`	哨兵的上一个变成了 `ListItem2`
`ListItem1->pxPrevious`	`0x200000bc`	`ListItem1` 的上一个还是哨兵
`ListItem2->pxPrevious`	`0x200000c8`	`ListItem2` 的上一个是 `ListItem1`

现象解读：

因为 ListItem2 的值（60）比 ListItem1（40）大，所以它被插入到 ListItem1 和哨兵之间。
链表现在的顺序：哨兵 ↔ ListItem1 ↔ ListItem2

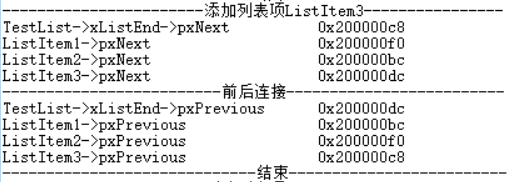

4、步骤 3：添加 `ListItem3`

第三次调用 vListInsert(&TestList, &ListItem3)（xItemValue=50）：

项目	地址	含义
`ListItem1->pxNext`	`0x200000f0`	`ListItem1` 的下一个变成了 `ListItem3`
`ListItem2->pxNext`	`0x200000bc`	`ListItem2` 的下一个还是哨兵
`ListItem3->pxNext`	`0x200000dc`	`ListItem3` 的下一个是 `ListItem2`
`TestList->xListEnd->pxPrevious`	`0x200000dc`	哨兵的上一个还是 `ListItem2`
`ListItem1->pxPrevious`	`0x200000bc`	`ListItem1` 的上一个还是哨兵
`ListItem2->pxPrevious`	`0x200000f0`	`ListItem2` 的上一个变成了 `ListItem3`
`ListItem3->pxPrevious`	`0x200000c8`	`ListItem3` 的上一个是 `ListItem1`

现象解读：

ListItem3 的值（50）介于 40 和 60 之间，所以它被插入到 ListItem1 和 ListItem2 中间。
链表现在的顺序：哨兵 ↔ ListItem1 ↔ ListItem3 ↔ ListItem2

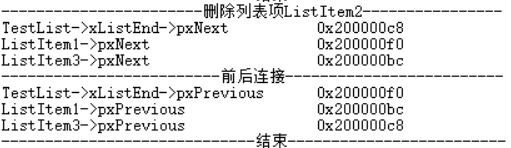

5、步骤 4：删除 `ListItem2`

调用 uxListRemove(&ListItem2) 后的结果：

项目	地址	含义
`ListItem1->pxNext`	`0x200000f0`	不变，仍是 `ListItem3`
`ListItem3->pxNext`	`0x200000bc`	`ListItem3` 的下一个直接指向哨兵
`TestList->xListEnd->pxPrevious`	`0x200000f0`	哨兵的上一个变成了 `ListItem3`
`ListItem3->pxPrevious`	`0x200000c8`	不变，仍是 `ListItem1`

现象解读：

ListItem2 被从链上摘除了，ListItem3 直接和哨兵连接。
链表现在的顺序：哨兵 ↔ ListItem1 ↔ ListItem3

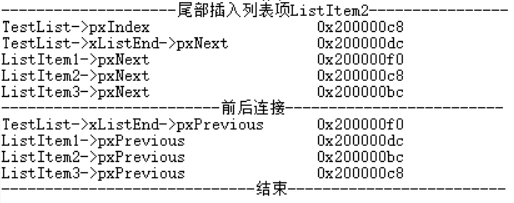

6、步骤 5：尾部插入 `ListItem2`

调用 vListInsertEnd(&TestList, &ListItem2) 后的结果：

项目	地址	含义
`TestList->pxIndex`	`0x200000c8`	指向 `ListItem1`
`TestList->xListEnd->pxNext`	`0x200000dc`	哨兵的下一个变成了 `ListItem2`
`ListItem1->pxNext`	`0x200000f0`	不变，仍是 `ListItem3`
`ListItem2->pxNext`	`0x200000c8`	`ListItem2` 的下一个是 `ListItem1`（形成循环）
`ListItem3->pxNext`	`0x200000bc`	不变，仍是哨兵
`TestList->xListEnd->pxPrevious`	`0x200000f0`	哨兵的上一个还是 `ListItem3`
`ListItem1->pxPrevious`	`0x200000dc`	`ListItem1` 的上一个变成了 `ListItem2`
`ListItem2->pxPrevious`	`0x200000bc`	`ListItem2` 的上一个是哨兵
`ListItem3->pxPrevious`	`0x200000c8`	不变，仍是 `ListItem1`

现象解读：

vListInsertEnd 不按 xItemValue 排序，而是直接插到 pxIndex 指向节点的前面（这里是哨兵前面）。
链表现在的顺序：哨兵 ↔ ListItem2 ↔ ListItem1 ↔ ListItem3
注意：ListItem2 被插到了链表的尾部，成为了新的 "最后一个节点"。

六、学这个有什么用？

一句大实话：

FreeRTOS 内核 70% 的代码，都在操作链表

任务延时列表
任务就绪列表
阻塞列表
挂起列表
队列、信号量、事件组

全是链表！

今天看懂了这段代码，以后看 FreeRTOS 源码：

不再害怕指针
不再害怕任务切换
不再害怕内核原理

七、总结

列表 = 双向循环链
列表项 = 链上的节点
vListInsert = 按排序值插入
uxListRemove = 删除节点
vListInsertEnd = 尾部插入（不排序）

这就是 FreeRTOS 最底层、最核心的数据结构。

FreeRTOS——列表与列表项

撕开 FreeRTOS 内核第一层：列表与列表项到底是干嘛的？

一、先搞懂：FreeRTOS 列表与列表项是什么？

1. 列表（List_t）是干嘛的？

2. 列表项（ListItem_t）是干嘛的？

3. FreeRTOS 链表最关键特点

二、这篇代码到底在干什么？

三、完整代码（可直接跑）

四、代码每一步到底在干嘛？

1. 初始化列表

2. 初始化列表项

3. 设置排序值

4. 依次插入三个节点

5. 删除节点

6. 尾部插入（不排序）

五、你看到的串口输出是什么意思？

1、先记住几个关键地址

2、步骤 1：添加 ListItem1

3、步骤 2：添加 ListItem2

4、步骤 3：添加 ListItem3

5、步骤 4：删除 ListItem2

6、步骤 5：尾部插入 ListItem2

六、学这个有什么用？

FreeRTOS 内核 70% 的代码，都在操作链表

七、总结

2、步骤 1：添加 `ListItem1`

3、步骤 2：添加 `ListItem2`

4、步骤 3：添加 `ListItem3`

5、步骤 4：删除 `ListItem2`

6、步骤 5：尾部插入 `ListItem2`
