[Java] 用图形化界面演示 iadd, isub, iconst_ 指令的效果

背景

$java\text{java}$ java 虚拟机支持的字节码指令数超过 $200200$ 200。大多数字节码指令所做的事情是很直观的（例如用于执行算术运算的指令）。如果可以看到指令的执行效果，也许能帮助我们理解对应的指令。我们先从几个简单的指令入手，用图形化界面展示它们的执行效果。本文会提供代码，展示以下指令的执行效果

iadd
isub
iconst_ 这是一组指令，它包含以下 77 7 个指令
- iconst_m1
- iconst_0
- iconst_1
- iconst_2
- iconst_3
- iconst_4
- iconst_5

正文

指令介绍

iadd 指令

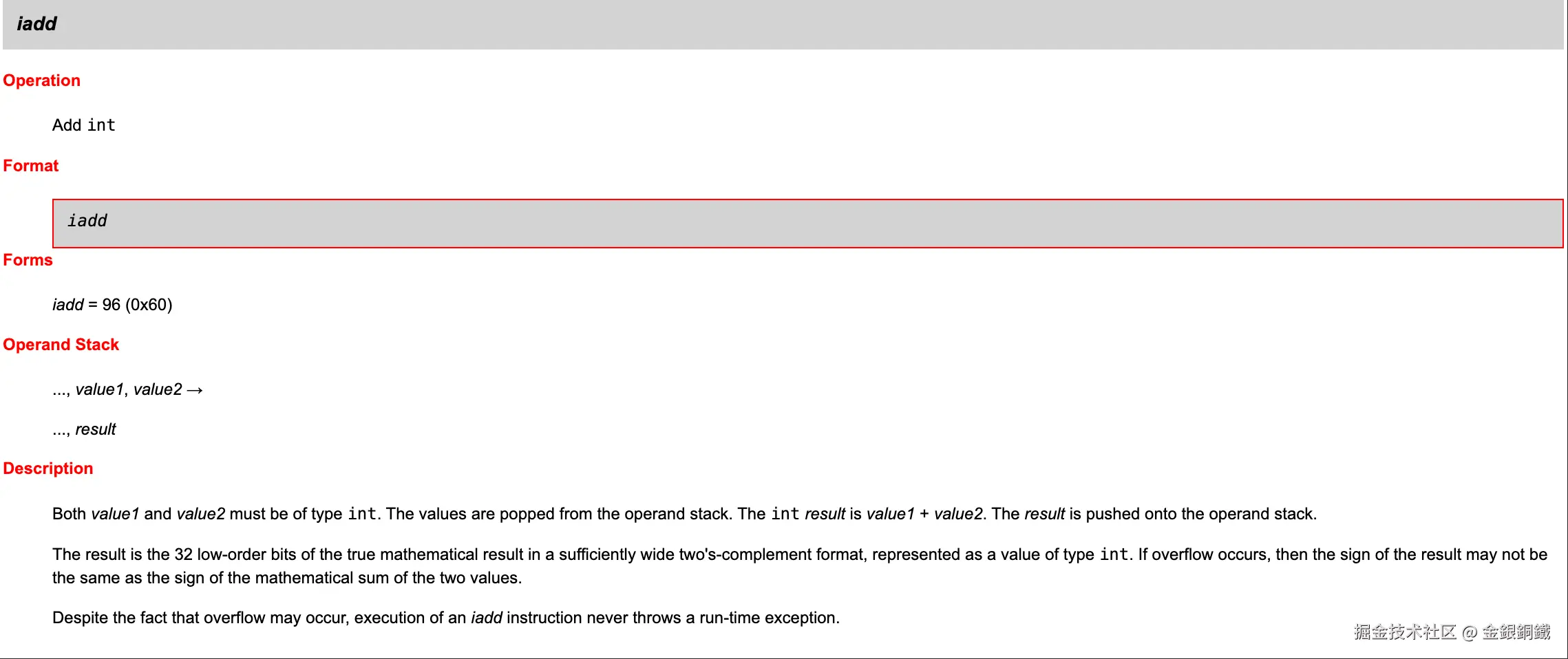

iadd 页面介绍了 iadd 指令的作用 ⬇️

这个指令会对操作数栈 (Operand Stack)栈顶的两个元素执行出栈操作，再对这两个元素的和执行入栈操作。

isub 指令

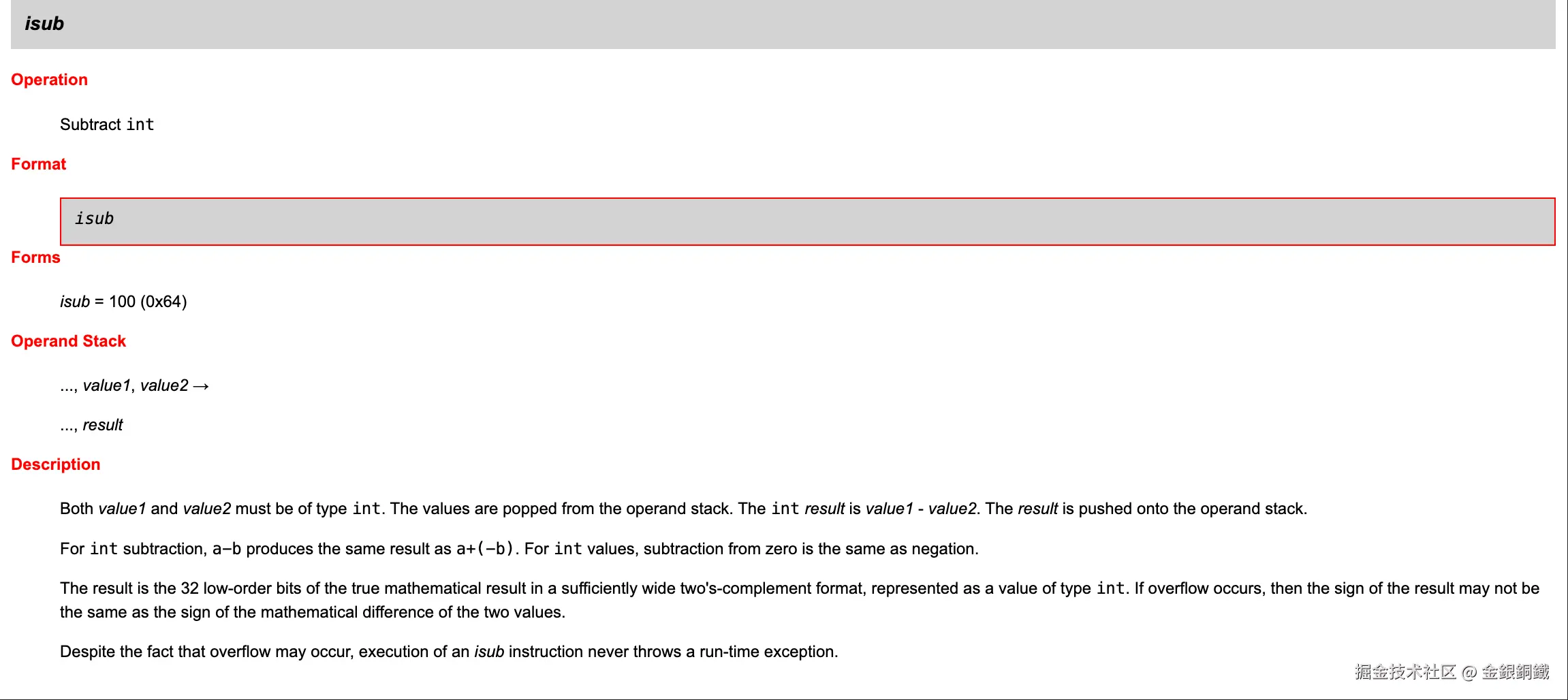

isub 页面介绍了 isub 指令的作用 ⬇️

这个指令会对操作数栈 (Operand Stack)栈顶的两个元素执行出栈操作，再对这两个元素的差（原本更接近栈底的元素是 $value1 value_1$ value1，另一个元素是 $value2 value_2$ value2，那么差值为 $value1−value2 value_1 - value_2$ value1−value2）执行入栈操作。

iconst_ 指令

iconst_ 是一组指令，它包含以下 $77$ 7 个指令

iconst_m1
iconst_0
iconst_1
iconst_2
iconst_3
iconst_4
iconst_5

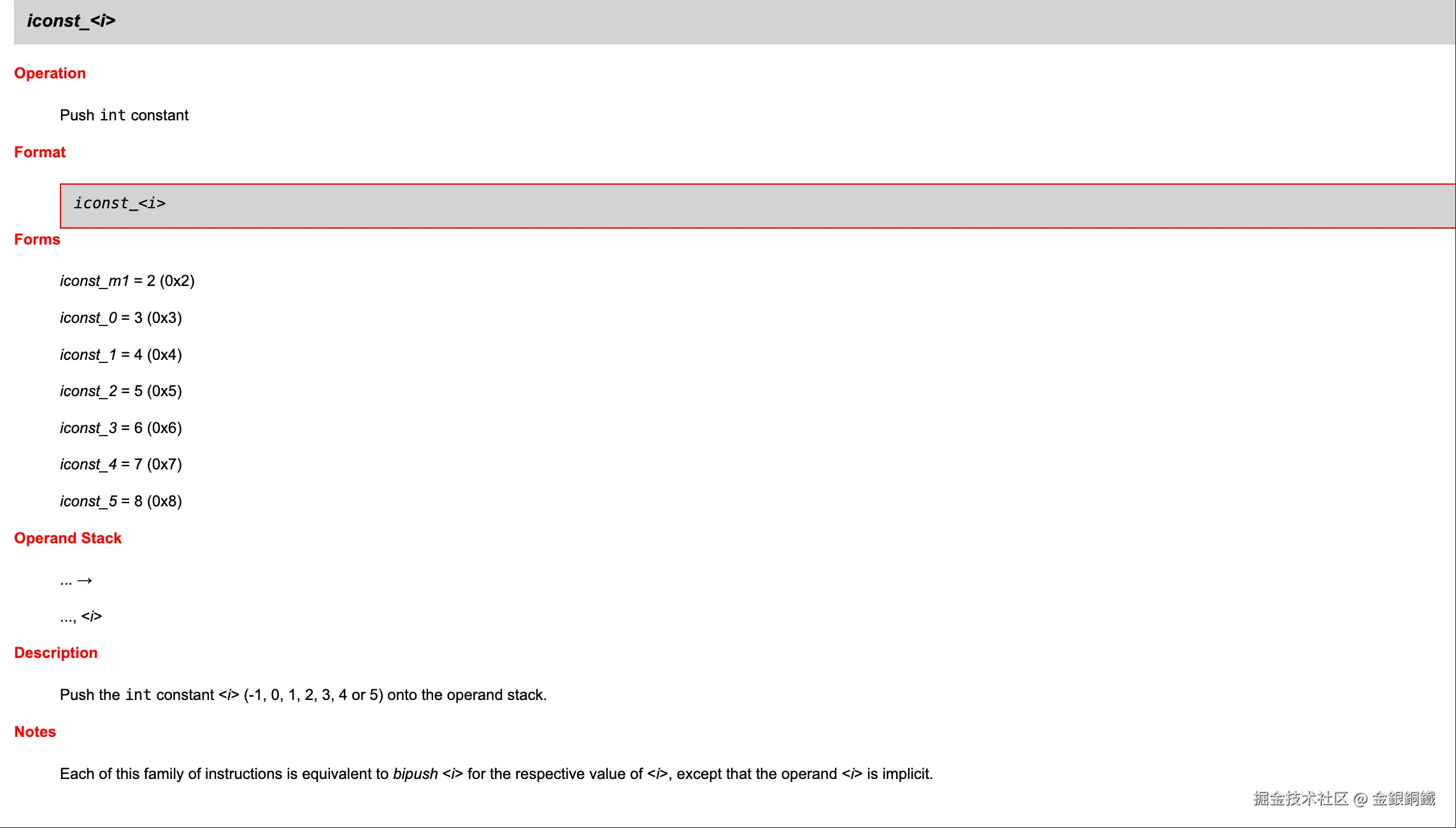

iconst_ 页面介绍了这些指令的作用 ⬇️

这些指令会对操作数栈 (Operand Stack)执行入栈操作（入栈的值是 $−1,0,1,2,3,4,5-1,0,1,2,3,4,5$ −1,0,1,2,3,4,5 中的某一个）。

代码实战

我们已经有了足够的理论知识，现在可以写代码进行实战了。我是先找豆包，帮我生成了初版的代码，然后在 trae 的协助下，又做了不少调整，最终的代码是这样的 ⬇️ （请将代码保存为 $OperandStackVisualizer.py \text{OperandStackVisualizer.py}$ OperandStackVisualizer.py）

python3 复制代码

import tkinter as tk
from tkinter import ttk, messagebox

class OperandStackVisualizer:
    def __init__(self, root):
        self.root = root
        self.root.title("Operand Stack Visualizationizer")
        self.stack = []  # 栈数据

        # 界面样式
        self.frame = ttk.Frame(root, padding=20)
        self.frame.pack()

        # 画布：用来画栈的方块
        self.height = 500
        self.canvas = tk.Canvas(self.frame, width=300, height=self.height, bg="white")
        self.canvas.grid(row=0, column=0, columnspan=3, pady=10)

        # 按钮
        ttk.Button(self.frame, text="iconst_m1", command=lambda: self.push(-1)).grid(row=1, column=0, padx=5)
        ttk.Button(self.frame, text="iconst_0", command=lambda: self.push(0)).grid(row=1, column=1, padx=5)
        ttk.Button(self.frame, text="iconst_1", command=lambda: self.push(1)).grid(row=1, column=2, padx=5)
        ttk.Button(self.frame, text="iconst_2", command=lambda: self.push(2)).grid(row=2, column=0, padx=5)
        ttk.Button(self.frame, text="iconst_3", command=lambda: self.push(3)).grid(row=2, column=1, padx=5)
        ttk.Button(self.frame, text="iconst_4", command=lambda: self.push(4)).grid(row=2, column=2, padx=5)
        ttk.Button(self.frame, text="iconst_5", command=lambda: self.push(5)).grid(row=3, column=0, padx=5)
        ttk.Button(self.frame, text="iadd", command=self.add).grid(row=3, column=1, padx=5)
        ttk.Button(self.frame, text="isub", command=self.sub).grid(row=3, column=2, padx=5)

        # 初始绘制
        self.update_stack()

    # ------------------------ 栈操作 ------------------------

    def push(self, value):
        self.stack.append(value)
        self.update_stack()

    def add(self):
        if (len(self.stack) < 2):
            messagebox.showwarning("警告", "栈中元素不足2个，无法执行加法操作！")
            return
        value2 = self.stack.pop()
        value1 = self.stack.pop()
        self.stack.append(value1 + value2)
        self.update_stack()

    def sub(self):
        if (len(self.stack) < 2):
            messagebox.showwarning("警告", "栈中元素不足2个，无法执行减法操作！")
            return
        value2 = self.stack.pop()
        value1 = self.stack.pop()
        self.stack.append(value1 - value2)
        self.update_stack()

    # ------------------------ 图形化刷新栈 ------------------------
    def update_stack(self):
        self.canvas.delete("all")
        block_width = 100
        block_height = 50
        x = 100

        # 从下往上画栈（最下面是栈底）
        for i, val in enumerate(self.stack):
            y = self.height - (i+1)*block_height - 10
            self.canvas.create_rectangle(x, y, x+block_width, y+block_height,
                                         fill="#87CEEB", outline="black", width=2)
            self.canvas.create_text(x+block_width/2, y+block_height/2, text=val)

# ------------------------ 启动程序 ------------------------
if __name__ == "__main__":
    root = tk.Tk()
    app = OperandStackVisualizer(root)
    root.mainloop()
