计算机组成原理 | SRAM与DRAM

💻 内存界的"速度与激情"：万字长文带你彻底搞懂 SRAM 与 DRAM！

在计算机的微观世界里，存储系统就像是一座精密运转的"记忆宫殿"。当我们谈论电脑卡不卡、游戏加载快不快时，往往绕不开两个核心概念：SRAM 和 DRAM。

虽然它们的名字里都有 RAM（随机存取存储器），但这两位"兄弟"的性格、构造乃至社会地位，简直是天差地别。今天，我们就来一场深度的技术拆解，看看 CPU 是如何在这两者之间玩转"速度与容量"的平衡艺术的。

🧐 本质对决：电子跷跷板 vs 漏水的小水桶

SRAM（静态随机存取存储器）和 DRAM（动态随机存取存储器）最根本的区别，在于它们存储"0"和"1"的物理方式。我们可以用两个生动的模型来理解：

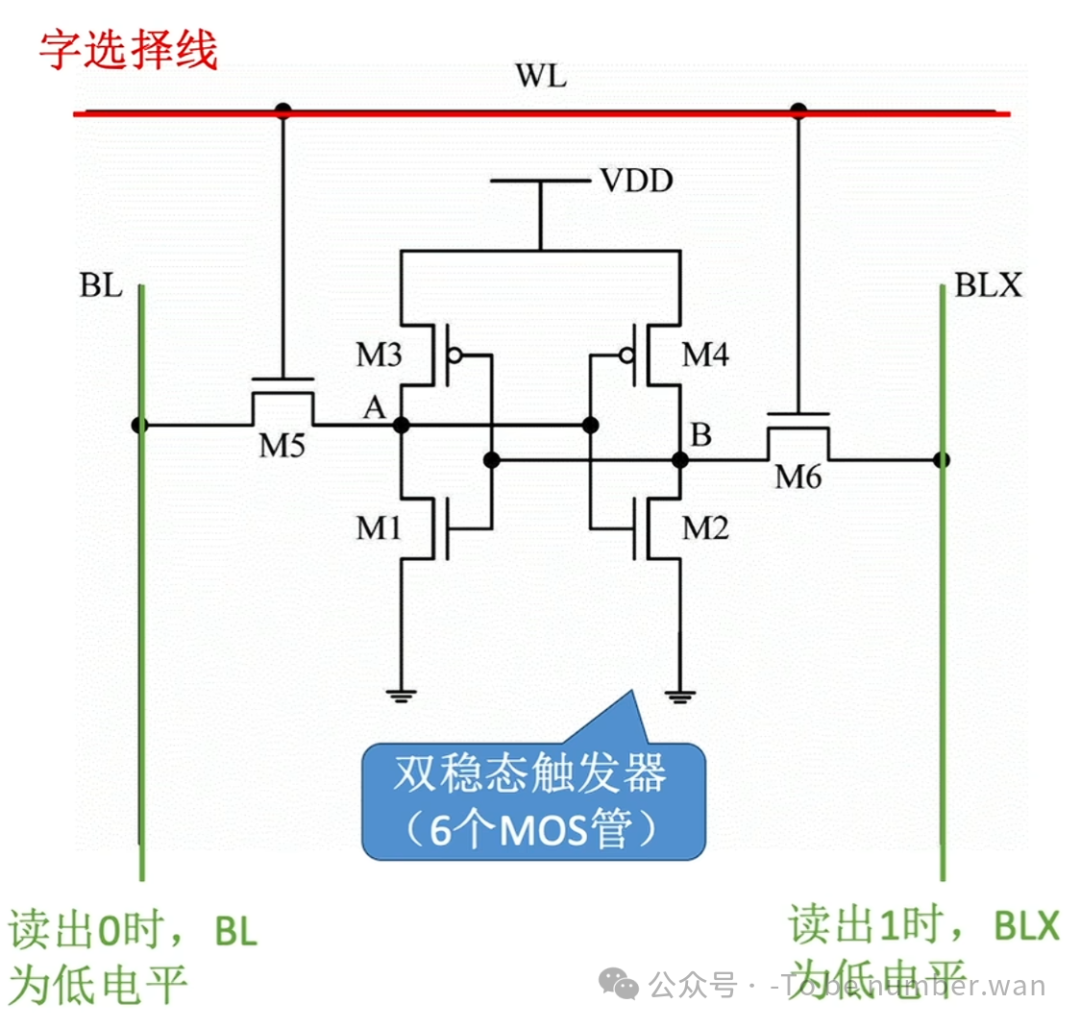

1️⃣ SRAM：稳定的"电子跷跷板"（双稳态触发器） SRAM 的核心是一个由 6个晶体管（6T结构） 组成的双稳态触发器电路。你可以把它想象成一个极其灵敏的跷跷板：

原理：这6个晶体管通过交叉耦合，形成了两个稳定的状态。只要电源不断，电流就会在这个闭环里一直流动，死死锁住当前的状态（要么是0，要么是1）。
特点：这种结构非常"倔强"，不需要任何外部干预，数据就能稳稳地保持下去。而且，当你去读取它的数据时，只是探测电压高低，并不会破坏原有的状态（非破坏性读出），所以读完后不需要重写。

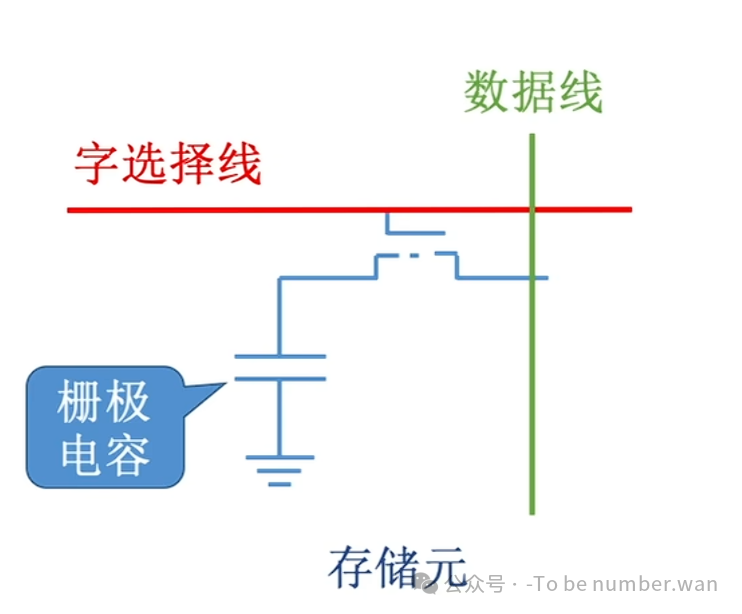

2️⃣ DRAM：会漏电的"微型水桶"（电容存储） DRAM 的结构则追求极致的简约，每个存储单元只由 1个晶体管和1个电容（1T1C结构） 组成。电容用来存储电荷（有水代表1，没水代表0）。

原理：晶体管就像一个水龙头开关，控制电荷进出电容。但物理定律决定了电容不可能完美绝缘，它就像一个底部有针眼的"漏水小水桶"，存储的电荷会随着时间慢慢流失（通常只能坚持几毫秒）。
特点：为了防止数据"蒸发"，内存控制器必须每隔一段时间（通常是 64ms）就给所有的电容充一次电，这个过程就是大名鼎鼎的**"刷新"**。

此外，DRAM 的读取是破坏性的------因为读取时需要把电容里的电荷放出来检测，读完之后水位就空了，所以必须立刻把数据写回去（再生）。

⚙️ 核心技术揭秘：DRAM 的地址复用技术

对于学习《计算机组成原理》的同学来说，DRAM 的地址复用技术绝对是高频考点。

为什么 DRAM 需要这项技术？

简单来说，就是为了省钱和省空间。

假设我们有一个容量巨大的 DRAM 芯片，如果按照传统的寻址方式，一次性把行地址和列地址全部送进去，那么需要的地址引脚数量将非常庞大。这不仅会让芯片封装变得极其复杂，还会大幅增加主板布线的难度和成本。

于是，工程师们想出了一个绝妙的办法：分时复用同一组地址线。

具体是怎么操作的呢？

CPU 要访问某个存储单元时，并不是一次性把所有地址发过去，而是分两次：

先发"门牌号"（行地址） ：CPU 先把行地址放到地址总线上，然后激活一个叫 RAS（Row Address Strobe，行地址选通脉冲） 的信号。这个信号一拉低，DRAM 芯片就会把总线上的行地址"锁存"进内部的行地址缓冲器。
再发"房间号"（列地址） ：紧接着，CPU 利用同一组 地址总线发送列地址，并激活 CAS（Column Address Strobe，列地址选通脉冲） 信号。DRAM 再次把列地址锁存进列地址缓冲器。

通过这种"先送行、再送列"的配合，原本需要根地址线的任务，现在只需要大约根引脚就能搞定！

虽然这让读写时序变复杂了一点，但极大地降低了芯片的硬件成本，这也是 DRAM 能做成大容量内存条的关键所在。

📊 一张表看懂全方位硬核对决

为了让大家更直观地对比，我整理了这份包含底层细节的参数对照表（敲黑板，这里面的每一个点都可能是考研或大厂面试的必考题！）：

对比维度	SRAM (静态)	DRAM (动态)
存储原理	双稳态触发器 (6个晶体管)	栅极电容存储电荷 (1管1容)
是否需要刷新	不需要 (静态保持)	需要 (定期刷新防漏电)
访问速度	极快 (1-10ns，跟得上CPU)	较慢 (50-100ns，需等待充电)
集成度与成本	低 (6个管子占地大，贵！)	高 (结构简单，便宜大碗)
读出特性	非破坏性读出	破坏性读出 (需回写再生)
地址传输	行、列地址同时传送	地址复用 (行、列分两次送)
典型应用	CPU高速缓存 (Cache)	主内存 (内存条)、显存

🏗️ 深度解析：为什么系统不能"偏科"？

既然 SRAM 这么快，为什么不把电脑的 32GB 内存全做成 SRAM？既然 DRAM 这么便宜，为什么不用它来做 CPU 缓存？

这其实是计算机架构中经典的**"局部性原理"与"性价比权衡"**。

🚀 SRAM：CPU身边的"极速私房菜" CPU 的运算速度快得惊人（纳秒级），如果每次取数据都要去远处的仓库拉货，那 CPU 绝大部分时间都在"摸鱼"等待。因此，必须在 CPU 内部或旁边建一个超高速的私房菜馆（L1/L2/L3 Cache）。

代价：SRAM 一个单元就要6个晶体管，占用硅片面积巨大。如果把 16GB 内存全做成 SRAM，不仅造价会是天文数字，芯片体积也会大到塞不进机箱。所以，它只能作为容量较小（KB 到 MB 级别）但速度极快的缓存存在。

📦 DRAM：离得稍远的"巨型物流仓" 我们的操作系统、3A大作、各种软件加起来动不动就几十 GB。DRAM 凭借高密度、低成本的优势，成为了主内存（Main Memory）的不二之选。除了前面提到的地址复用技术，现代 DRAM 还通过各种手段弥补速度短板，比如 DDR（双倍速率）技术等。

⚙️ 进阶考点：DRAM 的"刷新"艺术

对于学习《计算机组成原理》的同学来说，DRAM 的刷新机制绝对是重难点。由于电容电荷只能维持约 2ms（不同工艺有所差异，通常规定最大刷新间隔为 64ms），我们必须在规定时间内把所有行刷新一遍。常见的刷新策略有三种：

集中刷新：在一个刷新周期内，利用一段固定的时间（死区），停止所有读写操作，集中对所有行进行刷新。

优点是控制简单，缺点是有明显的"卡顿期"。
分散刷新：把每个存储周期分成两半，前半段用于正常的读写，后半段专门用来刷新一行。

优点是没有死区，缺点是系统的存取周期被迫拉长了一倍，导致整体速度变慢。
异步刷新（最常用）：结合了前两者的优点。将刷新操作均匀地分散在整个刷新间隔内。比如在 64ms 内要刷新 1024 行，那就每隔 64ms/1024 ≈ 62.5μs 刷新一行。

这样既避免了长时间的死区，又不会过度拖慢系统速度。

📝 真题实战演练

最后，我们通过两道经典的考试真题，来看看这些知识点是如何转化为分数的：

**【真题演练 1】（经典选择题）**下列关于 SRAM 和 DRAM 的叙述中，正确的是（）。

A. SRAM 的速度比 DRAM 慢

B. DRAM 不需要刷新，SRAM 需要刷新

C. DRAM 采用地址复用技术，SRAM 不需要

D. SRAM 的集成度比 DRAM 高

✅ 答案：C 💡 解析 ：这道题直接考查了两者的核心区别。SRAM 速度极快且不需要刷新，但由于使用 6 管触发器结构，集成度低；而 DRAM 速度慢、需要定期刷新，但凭借 1T1C 结构和地址复用技术，拥有极高的集成度。

【真题演练 2】（计算应用题） 设有一个 DRAM 芯片，其存储矩阵排列成 128 行 × 128 列。若规定该 DRAM 的最大刷新间隔为 64ms，采用异步刷新方式，请问相邻两行刷新的时间间隔是多少？

✅ 答案：0.5ms（或 500μs） 💡 解析 ：异步刷新的核心是将总刷新时间平均分摊给每一行。计算公式为：相邻行刷新间隔 = 最大刷新间隔 ÷ 总行数。代入题目数据：64ms ÷ 128 = 0.5ms。这意味着内存控制器每隔 0.5ms 就会悄悄地对其中一行进行充电刷新，从而保证数据不丢失。

💡 总结与避坑指南

最后，为大家总结一下关于 SRAM 和 DRAM 的记忆口诀和避坑点：

看名字识结构：看到"静态（Static）"想触发器，不用刷新；看到"动态（Dynamic）"想电容，必须刷新。
速度 vs 容量：SRAM 是"贵族"，快但少，做 Cache；DRAM 是"平民"，慢但多，做主存。
破坏性读出：只有 DRAM 读操作会破坏原数据，需要回写；SRAM 是非破坏性的。
易失性 ：不管是 SRAM 还是 DRAM，断电后数据都会丢失（这才是它们和硬盘/闪存最大的区别）。
抗辐射能力：SRAM 靠触发器锁存，抗干扰能力强，常用于航天领域；DRAM 靠微弱的电荷，容易受宇宙射线影响发生比特翻转（单粒子翻转），抗辐射能力较弱。

下次当你升级电脑，纠结是买更大容量的内存条（DRAM），还是选购三级缓存（SRAM）更大的 CPU 时，相信你已经明白它们各自的价值所在了！
