W55RP20-EVB-MKR MicroPython 实战（14）：MQTT 协议与 OneNET 平台对接

本文为 W55RP20-EVB-MKR 模块 MicroPython 教程专项篇，基于官方最新固件编写，代码均经过实际验证，可直接烧录运行。版权声明：本文为 WIZnet 官方原创技术文章，转载请注明出处。

前言

上一篇教程中，我们已经完成了 MQTT 协议与阿里云平台对接 的开发，实现了设备上云、物模型数据定时上报与云端监控。而在国内物联网开发场景中，中移 OneNET 平台凭借接入简单、轻量易用、免费额度充足的优势，成为嵌入式设备快速上云的高性价比选择。

本文将带你快速上手 W55RP20-EVB-Pico 模块的 MicroPython 开发，重点实现 MQTT 协议与 OneNET 平台对接 功能，学完本文，你将掌握：

OneNET 平台 MQTT 接入核心原理与物模型规范
OneNET 产品、设备创建与权限配置全流程
MQTT 连接参数（ProductID、DeviceName、Token）生成方法
设备上报 + 云端指令下发双向通信实现
标准 JSON 格式数据封装与应答机制
MQTT 断线自动重连与心跳保活方案
OneNET 平台联调测试与日志查看方法
MQTT 连接异常与故障一站式排查
WIZnet 硬件协议栈在轻量化上云场景的核心优势

系列教程学习路径

本专栏共 16 篇，循序渐进覆盖 W55RP20-EVB-MKR 模块 MicroPython 开发全流程：

第 1 篇：静态 IP 配置与网络基础
第 2 篇：DHCP 自动联网与网络诊断
第 3 篇：TCP Client 客户端通信
第 4 篇：TCP Server 服务端通信
第 5 篇：UDP 单播数据通信
第 6 篇：UDP 组播/广播数据通信
第 7 篇：DNS 域名解析
第 8 篇：NTP 从网络获取时间
第 9 篇：HTTP Client 客户端请求
第 10 篇：HTTP Server 服务端搭建
第 11 篇：HTTP 协议与 OneNET 平台数据上云
第 12 篇：MQTT 协议基础通信验证
第 13 篇：MQTT 协议与阿里云平台对接
第 14 篇：MQTT 协议与 OneNET 平台对接（本文）
第 15 篇：MQTT 协议与 ThingSpeak 平台对接
第 16 篇：Modbus 工业协议通信

建议收藏本专栏，跟随教程逐步学习，所有代码均会同步更新至官方 Gitee 仓库

前言

[1. 准备工作](#1. 准备工作)

[1.1 软件准备](#1.1 软件准备)

[1.2 硬件准备](#1.2 硬件准备)

[2. 烧录 W55RP20-EVB-MKR 模块专属 MicroPython 固件](#2. 烧录 W55RP20-EVB-MKR 模块专属 MicroPython 固件)

[3. 硬件连接与开发环境配置](#3. 硬件连接与开发环境配置)

[3.1 硬件连接](#3.1 硬件连接)

[3.1.1 基础连接（供电 + 调试）](#3.1.1 基础连接（供电 + 调试）)

[3.1.2 以太网连接](#3.1.2 以太网连接)

[3.1.3 模块与开发板接线](#3.1.3 模块与开发板接线)

[3.2 Thonny 开发环境配置](#3.2 Thonny 开发环境配置)

[4. MQTT + OneNET 核心原理](#4. MQTT + OneNET 核心原理)

[4.1 MQTT 协议简介](#4.1 MQTT 协议简介)

[4.2 OneNET 平台接入流程](#4.2 OneNET 平台接入流程)

[4.3 核心优势](#4.3 核心优势)

[5. OneNET 平台配置流程](#5. OneNET 平台配置流程)

[6. 核心代码解析](#6. 核心代码解析)

[6.1 完整可运行代码](#6.1 完整可运行代码)

[6.2 代码关键步骤说明](#6.2 代码关键步骤说明)

[7. 运行结果与测试验证](#7. 运行结果与测试验证)

[7.1 串口输出结果](#7.1 串口输出结果)

编辑

[7.2 OneNET 平台验证](#7.2 OneNET 平台验证)

[8. 常见问题一站式排查指南](#8. 常见问题一站式排查指南)

[8.1 网络连接问题排查](#8.1 网络连接问题排查)

[8.2 MQTT 连接失败排查](#8.2 MQTT 连接失败排查)

[8.3 数据上报 / 平台指令无反应排查](#8.3 数据上报 / 平台指令无反应排查)

[9. W55RP20核心优势](#9. W55RP20核心优势)

[10. 典型应用场景](#10. 典型应用场景)

[11. 系列预告与资源获取](#11. 系列预告与资源获取)

[11.1 系列预告](#11.1 系列预告)

[11.2 资源获取](#11.2 资源获取)

1. 准备工作

1.1 软件准备

所需软件均为免费版本，按要求下载安装即可，无需额外付费。

表格

软件名称	版本要求	下载地址	说明
Thonny	4.0 及以上	Thonny 官方下载	轻量级 MicroPython IDE，支持代码编辑、烧录与串口调试，新手友好
W55RP20-EVB-MKR 模块 MicroPython驱动库	最新稳定版	WIZnet 官方固件/驱动库下载	专为 W55RP20-EVB-MKR 模块编写，已集成 WIZnet 硬件驱动、TCP/IP协议栈及MQTT客户端库
串口调试助手（如SecureCRT）	任意版本	官方下载或第三方工具	用于查看串口输出的运行日志、调试信息，定位连接和数据上传问题
OneNET物联网平台	在线版	OneNET物联网平台官网	创建产品、注册设备，获取MQTT连接参数，查看上传的温湿度数据

1.2 硬件准备

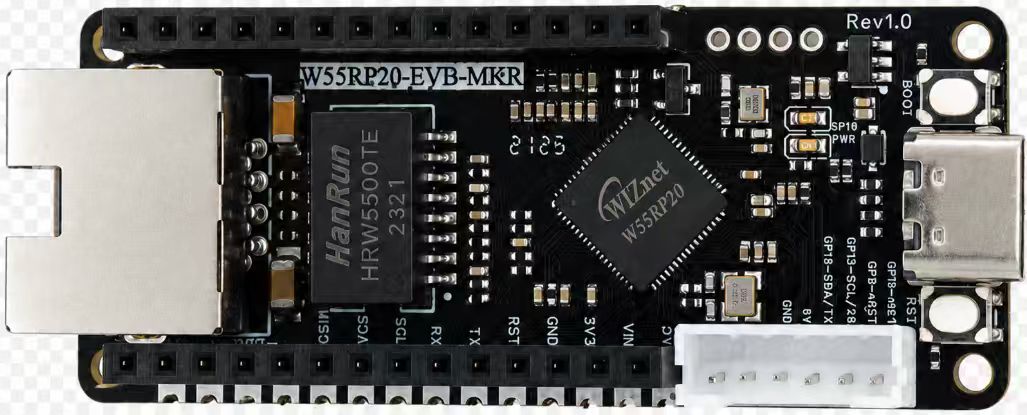

W55RP20-EVB-MKR × 1
Micro USB 数据线（必须支持数据传输，不能使用纯充电线）× 1
标准网线 × 1
开启 DHCP 功能的路由器 / 交换机 × 1（用于获取网络参数，实现外网访问）
OneNET 平台账号（免费注册开通）

2. 烧录 W55RP20-EVB-MKR 模块专属 MicroPython 固件

W55RP20-EVB-Pico 模块完全兼容树莓派 Pico 的 UF2 固件烧录方式，操作简单无需额外烧录器，新手可快速上手：

按住 RP2040 开发板上的 BOOTSEL 按键不放；
使用 Micro USB 数据线连接开发板与电脑；
待电脑识别出名为 RPI-RP2 的 U 盘后，松开 BOOTSEL 按键；
将下载好的 W5500_RP2040_firmware.uf2 固件文件拖拽到 U 盘中；
开发板会自动重启，固件烧录完成。

3. 硬件连接与开发环境配置

3.1 硬件连接

W55RP20-EVB-Pico 模块连接分为两步，分别实现供电 / 调试和以太网连接，操作简单，无需复杂接线：

3.1.1 基础连接（供电 + 调试）

使用 Micro USB 数据线连接 RP2040 开发板与电脑，用于开发板电、代码烧录和串口调试。

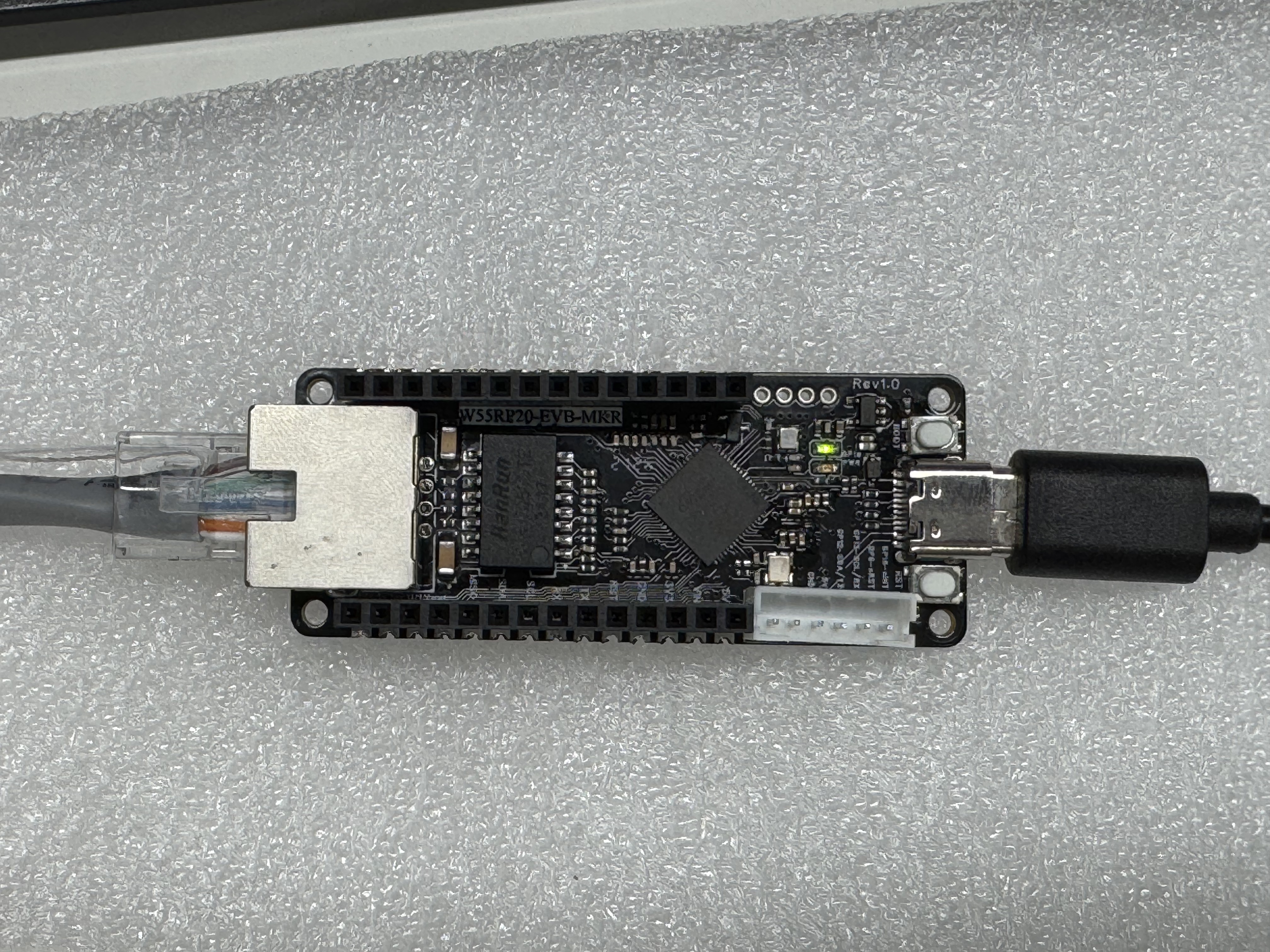

3.1.2 以太网连接

使用网线连接 W55RP20-EVB-MKR 模块的以太网接口与路由器的 LAN 口，确保设备可正常访问外网。

3.1.3 模块与开发板接线

本开发板为一体化集成设计，无需额外 SPI、外设接线，上电联网即可直接使用。

3.2 Thonny 开发环境配置

打开 Thonny 软件，按以下步骤配置开发环境，确保代码能正常烧录和运行：

点击顶部菜单栏「运行」→「配置解释器」；
切换到「解释器」选项卡；
在「解释器」下拉列表中选择 MicroPython (通用)；
在「端口」下拉列表中选择开发板对应的串口（通常显示为 Board CDC @ COMx）；
勾选「运行代码前先重启解释器」和「同步设备的实时时钟」；
点击「确定」完成配置。

4. MQTT + OneNET 核心原理

4.1 MQTT 协议简介

MQTT（Message Queuing Telemetry Transport）是基于发布 / 订阅模式的轻量级物联网通信协议，基于 TCP 协议传输，具备报文短小、带宽占用低、功耗小、稳定性强的特点，是全球主流的物联网设备上云标准协议。

4.2 OneNET 平台接入流程

OneNET 平台创建产品 → 定义物模型（温度 temp、湿度 humi）；
创建设备 → 获取 PRODUCT_ID、DEVICE_NAME、TOKEN
配置 MQTT 接入地址、端口与订阅主题；

需要将主题的{device-name}替换为设备名（或

设备ID）

密码生成工具：https://open.iot.10086.cn/doc/iot_platform/images/tools/token.exe

参数名	参数值
mqttHostUrl	mqtts.heclouds.com（固定不变）
port	1883（固定不变）
clientId	W5100S_W5500（设备 ID）
username	75w4NMRceb（产品 ID）
passwd	version=2018-10-31&res=products%2F75w4NMRceb%2Fdevices%2FW5100S_W5500&et=1791400694&method=md5&sign=FTnZrF14Pqy%2F3CXggctheg%3D%3D（工具计算）
上报温湿度主题	$sys/75w4NMRceb/W5100S_W5500/thing/property/post（发布权限）
上报回复主题	$sys/75w4NMRceb/W5100S_W5500/thing/property/post/reply（订阅权限）
设置 LED 状态	$sys/75w4NMRceb/W5100S_W5500/thing/property/set（订阅权限）
设置状态回复	$sys/75w4NMRceb/W5100S_W5500/thing/property/set_reply（发布权限）

4.设备通过 W55RP20 联网 → 建立 MQTT 连接；

python 复制代码

MPY: soft reboot
==================================================
W55RP20 OneNET 温湿度上报
==================================================
MAC Address: 02:90:86:88:4d:56
IP Address: ('192.168.1.123', '255.255.255.0', '192.168.1.1', '202.96.134.33')
IP: ('192.168.1.123', '255.255.255.0', '192.168.1.1', '202.96.134.33')
正在连接 OneNET...
✅ 连接成功

设备定时上报属性数据 → 平台实时展示

4.3 核心优势

接入流程极简，无需复杂签名加密；
支持上报 + 指令下发双向通信；
免费额度充足，适合学习与小型项目；
硬件协议栈独立处理网络，MCU 零占用。

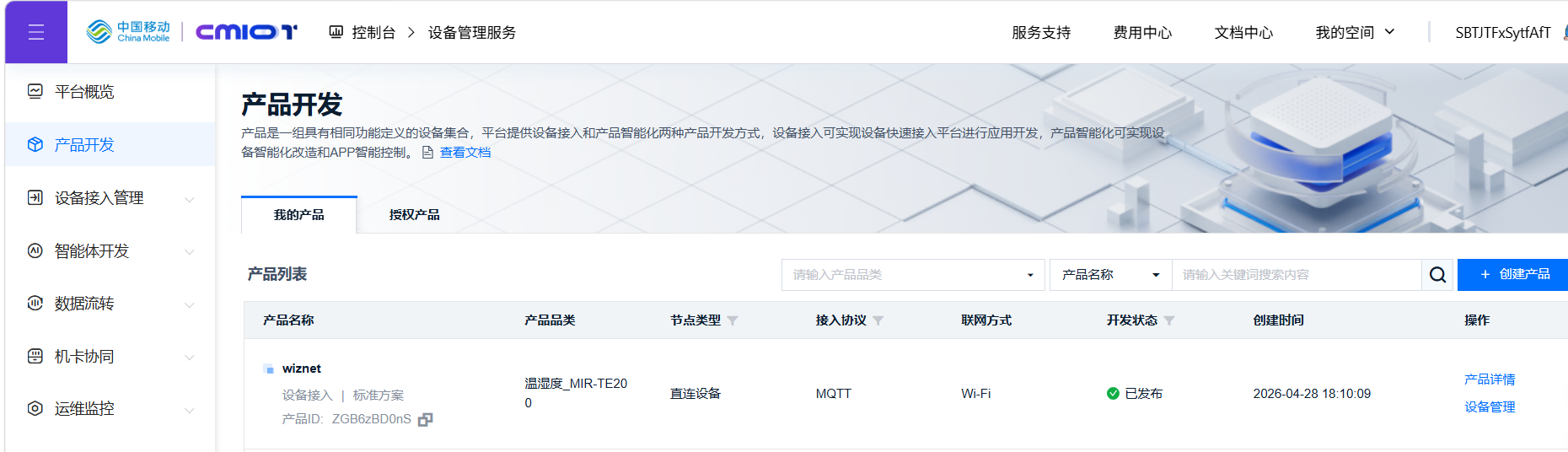

5. OneNET 平台配置流程

登录中移物联网 OneNET 平台，进入物联网核心套件；
创建产品，选择 MQTT 协议接入；
定义物模型：添加 temp(温度)、humi(湿度) 属性；

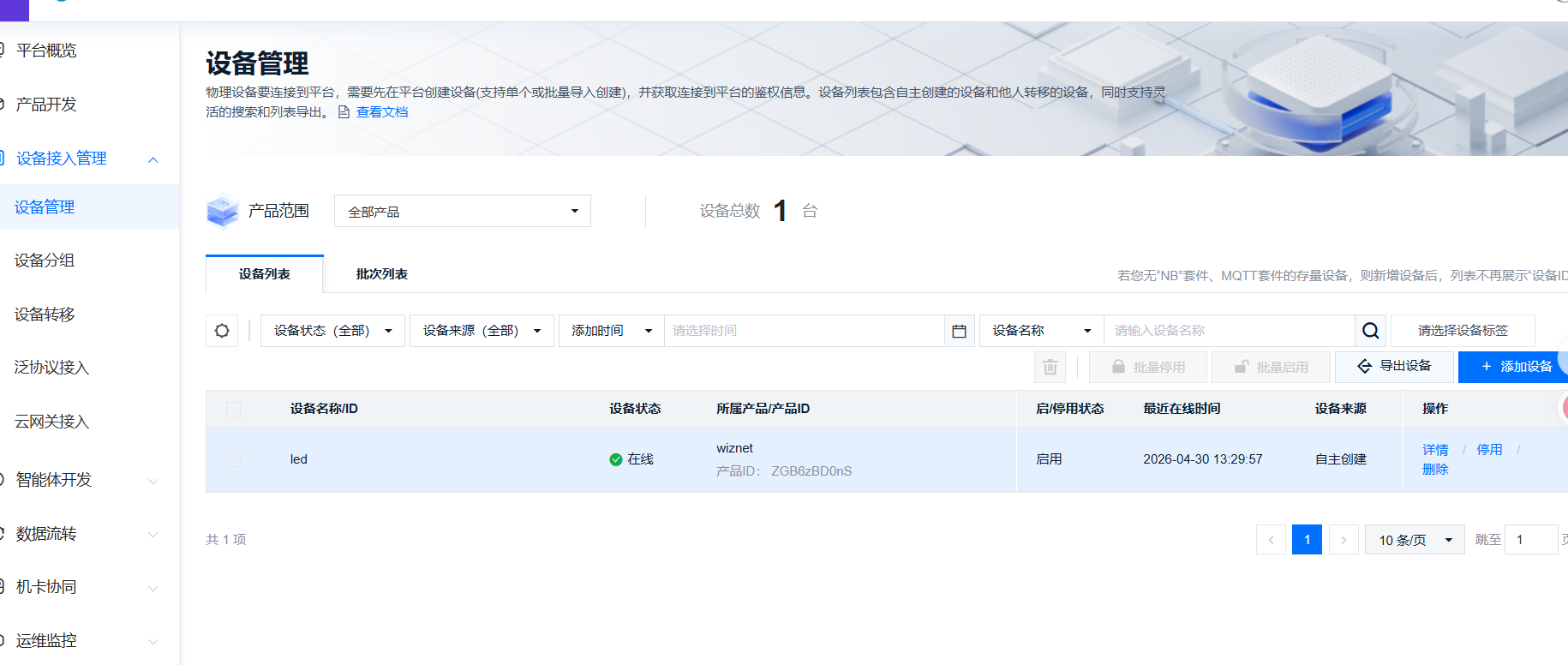

创建设备，复制 PRODUCT_ID、DEVICE_NAME、TOKEN；
记录系统主题：属性上报、指令下发、指令应答；
开启设备权限，完成平台配置。

6. 核心代码解析

W55RP20-EVB-MKR 模块的 MicroPython 库已完整封装底层网络与 MQTT 功能，对接 OneNET 仅需简单配置即可运行。

6.1 完整可运行代码

main.py

python 复制代码

from wiznet_init import wiznet
from umqttsimple import MQTTClient
from machine import Pin
import time
import json
import random

# ================= 配置区域 =================
BOARD = "W55RP20-EVB-Pico"

# OneNET MQTT 配置
ONENET_HOST = "mqtts.heclouds.com"
ONENET_PORT = 1883

PRODUCT_ID = "ZGB6zBD0nS"
DEVICE_NAME = "led"
TOKEN = "version=2018-10-31&res=products%2FZGB6zBD0nS%2Fdevices%2Fled&et=1780105717&method=md5&sign=wj69s4%2FXpLuMus4JVb65ww%3D%3D"

# 系统主题
TOPIC_PROP_POST = f"$sys/{PRODUCT_ID}/{DEVICE_NAME}/thing/property/post"
TOPIC_PROP_SET = f"$sys/{PRODUCT_ID}/{DEVICE_NAME}/thing/property/set"
TOPIC_PROP_SET_REPLY = f"$sys/{PRODUCT_ID}/{DEVICE_NAME}/thing/property/set_reply"

# 上报间隔（秒）
REPORT_INTERVAL = 5

# 模拟温湿度数据
TEMP_VALUE = 25.5
HUMI_VALUE = 48.8

client = None

# ================= 数据上报 =================
def report_data():
    message_id = str(random.randint(100000, 999999))

    # OneNET 标准物模型格式
    payload = {
        "id": message_id,
        "version": "1.0",
        "params": {
            "temp": {
                "value": TEMP_VALUE
            },
            "humi": {
                "value": HUMI_VALUE
            }
        }
    }

    message = json.dumps(payload)

    print(f"\n📤 上报数据:")
    print(f"   {message}")

    try:
        result = client.publish(TOPIC_PROP_POST, message, qos=1)
        print(f"   ✅ 已发送")
        return True
    except Exception as e:
        print(f"   ❌ 失败: {e}")
        return False

# ================= MQTT 消息回调 =================
def sub_cb(topic, message):
    try:
        topic_str = topic.decode('utf-8')
        msg_str = message.decode('utf-8')

        print(f"\n📥 收到指令:")
        print(f"   主题: {topic_str}")
        print(f"   内容: {msg_str}")

        # 解析JSON并自动应答
        data = json.loads(msg_str)
        if 'params' in data:
            msg_id = data.get('id', '')
            reply = {
                "id": msg_id,
                "code": 200,
                "msg": "success"
            }
            client.publish(TOPIC_PROP_SET_REPLY, json.dumps(reply), qos=1)
            print("   ✅ 已应答平台")

    except Exception as e:
        print(f"   ❌ 处理错误: {e}")

# ================= MQTT 连接 =================
def mqtt_connect():
    global client

    client = MQTTClient(
        client_id=DEVICE_NAME,
        server=ONENET_HOST,
        port=ONENET_PORT,
        user=PRODUCT_ID,
        password=TOKEN,
        keepalive=30,
        ssl=False
    )

    client.set_callback(sub_cb)
    print("正在连接 OneNET...")
    client.connect()
    print("✅ 连接成功")

    # 订阅指令主题
    client.subscribe(TOPIC_PROP_SET)
    print(f"已订阅: {TOPIC_PROP_SET}")

# 自动重连
def reconnect():
    while True:
        try:
            mqtt_connect()
            break
        except Exception as e:
            print(f"重连中... {e}")
            time.sleep(2)

# ================= 主程序 =================
def main():
    print("=" * 50)
    print("W55RP20 OneNET 温湿度上报 + 指令控制")
    print("=" * 50)

    # 初始化网络
    nic = wiznet(BOARD, dhcp=True)
    print(f"IP: {nic.ifconfig()}")

    # 连接MQTT
    mqtt_connect()

    last_report = time.time()
    count = 0

    while True:
        try:
            # 处理消息
            client.check_msg()

            # 定时上报
            if time.time() - last_report > REPORT_INTERVAL:
                count += 1
                print(f"\n{'='*20} 第{count}次上报 {'='*20}")
                report_data()
                last_report = time.time()

            time.sleep(0.5)

        except Exception as e:
            print(f"断开连接: {e}")
            reconnect()
            last_report = time.time()

if __name__ == "__main__":
    main()

python 复制代码

#umqttsimple.py file
import usocket as socket
import ustruct as struct
from ubinascii import hexlify


class MQTTException(Exception):
    pass


class MQTTClient:
    def __init__(
        self,
        client_id,
        server,
        port=0,
        user=None,
        password=None,
        keepalive=0,
        ssl=False,
        ssl_params={},
    ):
        if port == 0:
            port = 8883 if ssl else 1883
        self.client_id = client_id
        self.sock = None
        self.server = server
        self.port = port
        self.ssl = ssl
        self.ssl_params = ssl_params
        self.pid = 0
        self.cb = None
        self.user = user
        self.pswd = password
        self.keepalive = keepalive
        self.lw_topic = None
        self.lw_msg = None
        self.lw_qos = 0
        self.lw_retain = False

    def _send_str(self, s):
        self.sock.write(struct.pack("!H", len(s)))
        self.sock.write(s)

    def _recv_len(self):
        n = 0
        sh = 0
        while 1:
            b = self.sock.read(1)[0]
            n |= (b & 0x7F) << sh
            if not b & 0x80:
                return n
            sh += 7

    def set_callback(self, f):
        self.cb = f

    def set_last_will(self, topic, msg, retain=False, qos=0):
        assert 0 <= qos <= 2
        assert topic
        self.lw_topic = topic
        self.lw_msg = msg
        self.lw_qos = qos
        self.lw_retain = retain

    def connect(self, clean_session=True):
        self.sock = socket.socket()
        addr = socket.getaddrinfo(self.server, self.port)[0][-1]
        self.sock.connect(addr)
        if self.ssl:
            import ussl

            self.sock = ussl.wrap_socket(self.sock, **self.ssl_params)
        premsg = bytearray(b"\x10\0\0\0\0\0")
        msg = bytearray(b"\x04MQTT\x04\x02\0\0")

        sz = 10 + 2 + len(self.client_id)
        msg[6] = clean_session << 1
        if self.user is not None:
            sz += 2 + len(self.user) + 2 + len(self.pswd)
            msg[6] |= 0xC0
        if self.keepalive:
            assert self.keepalive < 65536
            msg[7] |= self.keepalive >> 8
            msg[8] |= self.keepalive & 0x00FF
        if self.lw_topic:
            sz += 2 + len(self.lw_topic) + 2 + len(self.lw_msg)
            msg[6] |= 0x4 | (self.lw_qos & 0x1) << 3 | (self.lw_qos & 0x2) << 3
            msg[6] |= self.lw_retain << 5

        i = 1
        while sz > 0x7F:
            premsg[i] = (sz & 0x7F) | 0x80
            sz >>= 7
            i += 1
        premsg[i] = sz

        self.sock.write(premsg, i + 2)
        self.sock.write(msg)
        # print(hex(len(msg)), hexlify(msg, ":"))
        self._send_str(self.client_id)
        if self.lw_topic:
            self._send_str(self.lw_topic)
            self._send_str(self.lw_msg)
        if self.user is not None:
            self._send_str(self.user)
            self._send_str(self.pswd)
        resp = self.sock.read(4)
        assert resp[0] == 0x20 and resp[1] == 0x02
        if resp[3] != 0:
            raise MQTTException(resp[3])
        return resp[2] & 1

    def disconnect(self):
        self.sock.write(b"\xe0\0")
        self.sock.close()

    def ping(self):
        self.sock.write(b"\xc0\0")

    def publish(self, topic, msg, retain=False, qos=0):
        pkt = bytearray(b"\x30\0\0\0")
        pkt[0] |= qos << 1 | retain
        sz = 2 + len(topic) + len(msg)
        if qos > 0:
            sz += 2
        assert sz < 2097152
        i = 1
        while sz > 0x7F:
            pkt[i] = (sz & 0x7F) | 0x80
            sz >>= 7
            i += 1
        pkt[i] = sz
        # print(hex(len(pkt)), hexlify(pkt, ":"))
        self.sock.write(pkt, i + 1)
        self._send_str(topic)
        if qos > 0:
            self.pid += 1
            pid = self.pid
            struct.pack_into("!H", pkt, 0, pid)
            self.sock.write(pkt, 2)
        self.sock.write(msg)
        if qos == 1:
            while 1:
                op = self.wait_msg()
                if op == 0x40:
                    sz = self.sock.read(1)
                    assert sz == b"\x02"
                    rcv_pid = self.sock.read(2)
                    rcv_pid = rcv_pid[0] << 8 | rcv_pid[1]
                    if pid == rcv_pid:
                        return
        elif qos == 2:
            assert 0

    def subscribe(self, topic, qos=0):
        assert self.cb is not None, "Subscribe callback is not set"
        pkt = bytearray(b"\x82\0\0\0")
        self.pid += 1
        struct.pack_into("!BH", pkt, 1, 2 + 2 + len(topic) + 1, self.pid)
        # print(hex(len(pkt)), hexlify(pkt, ":"))
        self.sock.write(pkt)
        self._send_str(topic)
        self.sock.write(qos.to_bytes(1, "little"))
        while 1:
            op = self.wait_msg()
            if op == 0x90:
                resp = self.sock.read(4)
                # print(resp)
                assert resp[1] == pkt[2] and resp[2] == pkt[3]
                if resp[3] == 0x80:
                    raise MQTTException(resp[3])
                return

    # Wait for a single incoming MQTT message and process it.
    # Subscribed messages are delivered to a callback previously
    # set by .set_callback() method. Other (internal) MQTT
    # messages processed internally.
    def wait_msg(self):
        res = self.sock.read(1)
#         self.sock.setblocking(True)
        if res is None:
            return None
        if res == b"":
            raise OSError(-1)
        if res == b"\xd0":  # PINGRESP
            sz = self.sock.read(1)[0]
            assert sz == 0
            return None
        op = res[0]
        if op & 0xF0 != 0x30:
            return op
        sz = self._recv_len()
        topic_len = self.sock.read(2)
        topic_len = (topic_len[0] << 8) | topic_len[1]
        topic = self.sock.read(topic_len)
        sz -= topic_len + 2
        if op & 6:
            pid = self.sock.read(2)
            pid = pid[0] << 8 | pid[1]
            sz -= 2
        msg = self.sock.read(sz)
        self.cb(topic, msg)
        if op & 6 == 2:
            pkt = bytearray(b"\x40\x02\0\0")
            struct.pack_into("!H", pkt, 2, pid)
            self.sock.write(pkt)
        elif op & 6 == 4:
            assert 0
        return op

    # Checks whether a pending message from server is available.
    # If not, returns immediately with None. Otherwise, does
    # the same processing as wait_msg.
    def check_msg(self):
        self.sock.setblocking(False)
        return self.wait_msg()

python 复制代码

#wiznet_init.py
import network
import time
try:
    from machine import Pin, WIZNET_PIO_SPI
except ImportError:
    WIZNET_PIO_SPI = None
    Pin = None

_DEFAULTS = {
    # Auto-construct boards (no explicit PIO SPI)
    "w5100s-evb-pico":  {},
    "w5500-evb-pico":   {},
    "w6100-evb-pico":   {},
    "w5100s-evb-pico2": {},
    "w5500-evb-pico2":  {},
    "w6100-evb-pico2":  {},

    # W55RP20 --- single SPI (PIO SPI)
    "w55rp20-evb-pico": {"baudrate": 31250000, "sck": 21, "cs": 20, "mosi": 23, "miso": 22, "reset": 25},

    # W6300 --- QSPI QUAD(io0..io3)
    "w6300-evb-pico":  {"baudrate": 31250000, "sck": 17, "cs": 16, "io0": 18, "io1": 19, "io2": 20, "io3": 21, "reset": 22},
    "w6300-evb-pico2": {"baudrate": 31250000, "sck": 17, "cs": 16, "io0": 18, "io1": 19, "io2": 20, "io3": 21, "reset": 22},
}
_AUTO = {
    "w5100s-evb-pico", "w5500-evb-pico", "w6100-evb-pico",
    "w5100s-evb-pico2","w5500-evb-pico2","w6100-evb-pico2",
}
_SINGLE = {"w55rp20-evb-pico"}   # PIO single-SPI
_QSPI   = {"w6300-evb-pico", "w6300-evb-pico2"}

def _pin(x): return x if isinstance(x, Pin) else Pin(x)

def wiznet(board, *, dhcp=True, spi=None, cs=None, reset=None, **kw):
    board = board.strip().lower()
    if board not in _DEFAULTS:
        raise ValueError("Unsupported board: {}".format(board))
    cfg = _DEFAULTS[board].copy()
    cfg.update(kw)

    # Manual override path: if spi is provided, use it directly
    if spi is not None:
        if cs is None or reset is None:
            raise ValueError("When passing custom spi, also pass cs and reset")
        nic = network.WIZNET6K(spi, cs, reset)
    else:
        if board in _AUTO:
            nic = network.WIZNET6K()

        elif board in _SINGLE:
            if WIZNET_PIO_SPI is None or Pin is None:
                raise RuntimeError("WIZNET_PIO_SPI/Pin not available on this port")
            required = ["sck", "cs", "mosi", "miso", "reset"]
            missing = [k for k in required if k not in cfg]
            if missing:
                raise ValueError("Missing pins for W55RP20 single-SPI: " + ", ".join(missing))
            spi = WIZNET_PIO_SPI(
                baudrate=cfg.get("baudrate", 31250000),
                sck=_pin(cfg["sck"]), cs=_pin(cfg["cs"]),
                mosi=_pin(cfg["mosi"]), miso=_pin(cfg["miso"]),
            )
            nic = network.WIZNET6K(spi, _pin(cfg["cs"]), _pin(cfg["reset"]))

        elif board in _QSPI:
            if WIZNET_PIO_SPI is None or Pin is None:
                raise RuntimeError("WIZNET_PIO_SPI/Pin not available on this port")
            for k in ["sck","cs","io0","io1","io2","io3"]:
                if k not in cfg: raise ValueError("Missing pin '{}' for W6300 QSPI".format(k))
            spi = WIZNET_PIO_SPI(
                baudrate=cfg.get("baudrate", 31250000),
                sck=_pin(cfg["sck"]), cs=_pin(cfg["cs"]),
                io0=_pin(cfg["io0"]), io1=_pin(cfg["io1"]),
                io2=_pin(cfg["io2"]), io3=_pin(cfg["io3"]),
            )
            nic = network.WIZNET6K(spi, _pin(cfg["cs"]), _pin(cfg.get("reset", cfg["cs"])))

        else:
            raise ValueError("Unexpected board mapping")

    # Bring up (if supported)
    try: nic.active(True)
    except AttributeError: pass

    if dhcp:
        try: nic.ifconfig("dhcp")
        except Exception: pass
    else:
        ip = cfg.get("ip"); sn = cfg.get("sn"); gw = cfg.get("gw"); dns = cfg.get("dns", gw or "8.8.8.8")
        if not (ip and sn and gw): raise ValueError("Static mode requires ip/sn/gw")
        nic.ifconfig((ip, sn, gw, dns))
    while not nic.isconnected():
        print("Waiting for the network to connect...")
        time.sleep(1)

    print("MAC Address:", ":".join("%02x" % b for b in nic.config("mac")))
    print("IP Address:", nic.ifconfig())
    return nic

6.2 代码关键步骤说明

网络初始化：基于 wiznet_init 快速联网，DHCP 自动获取 IP；
MQTT 连接：使用 OneNET 标准参数，简单直接无需加密计算；
定时上报：5 秒自动上传温湿度，平台可直接解析；
指令回调：订阅平台下发主题，收到指令自动应答；
异常重连：网络断开后自动循环重连，保证长期稳定运行；
QoS=1：确保消息可靠传输，不丢包。
下面这个代码原版红箭头位置注释掉了，要取消注释，上面代码已经注释掉了，git可能没注释记得注释掉不然有问题

7. 运行结果与测试验证

7.1 串口输出结果

复制代码

==================================================
W55RP20 OneNET 温湿度上报 + 指令控制
==================================================
IP: ('192.168.1.119', '255.255.255.0', '192.168.1.1', '114.114.114.114')
正在连接 OneNET...
✅ 连接成功
已订阅: $sys/ZGB6zBD0nS/led/thing/property/set

==================== 第1次上报 ====================
📤 上报数据:
   {"id":"123456","version":"1.0","params":{"temp":{"value":25.5},"humi":{"value":48.8}}}
   ✅ 已发送

📥 收到指令:
   主题: $sys/ZGB6zBD0nS/led/thing/property/set
   内容: {"id":"666666","params":{"led":1}}
   ✅ 已应答平台

上面这二张图是我自己配置时候的具体参数，用户可以自己设置，关键注意生成产品后一定要发布才能使用。

7.2 OneNET 平台验证

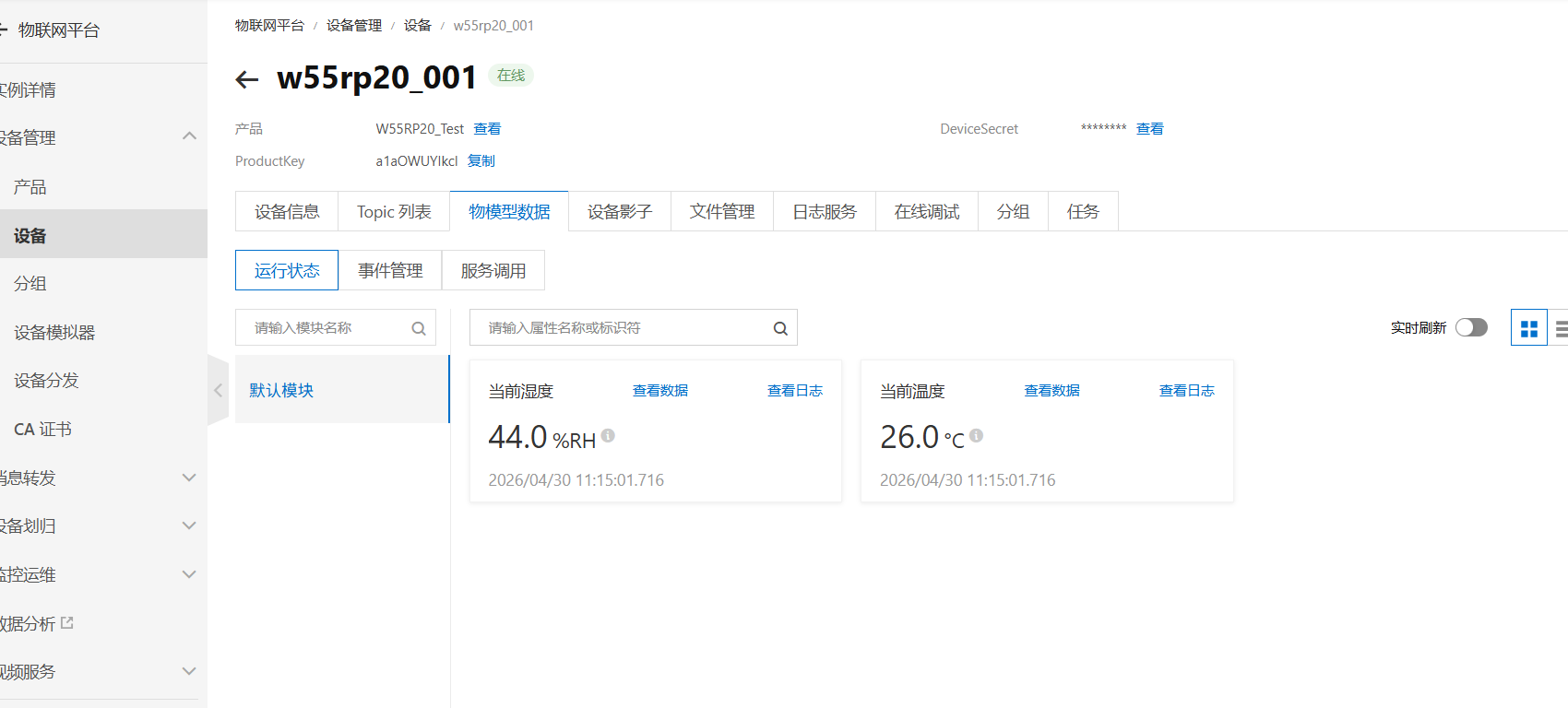

进入 OneNET 控制台 → 设备 → 物模型数据，可看到温湿度实时刷新
平台下发指令，设备串口可实时接收并自动应答；
日志服务可查看完整上报、下发报文，验证通信正常。

8. 常见问题一站式排查指南

8.1 网络连接问题排查

故障现象	排查步骤	解决要点
无法联网	1. 检查物理网线连接2. 核查路由器上网状态3. 检查路由器 DHCP 功能	1. 网线两端插紧，观察网口指示灯正常常亮 / 规律闪烁2. 路由器正常供电，手机连同一 WiFi 可正常上网3. 路由器后台开启 DHCP，异常时重启路由和设备
获取不到 IP	1. 检查 DHCP 地址池容量2. 切换静态 IP 方式测试	1. 地址池已满则释放闲置 IP 或扩大地址池范围2. 静态 IP 与路由器同网段，掩码`255.255.255.0`，网关和路由网关一致

8.2 MQTT 连接失败排查

故障原因	问题说明	处理方案
接入地址错误	地址拼写错误、填写非官方地址，导致连接超时 / 被拒绝	固定使用官方地址：`mqtts.heclouds.com`，无多余空格、无拼写错误
身份参数错误	PRODUCT_ID、DEVICE_NAME、TOKEN 不匹配、大小写混淆	1. 三大参数与平台产品设备完全一致、区分大小写2. TOKEN 通过平台工具正规生成，校验 res、et、method 等参数
端口配置错误	误用加密端口 8883 或其他端口，路由封禁端口流量	1. 固定使用非加密端口 18832. 关闭路由器防火墙测试，确保 1883 端口通行

8.3 数据上报 / 平台指令无反应排查

故障类型	故障描述	规范要求与解决方法
主题错误	自定义主题、字段缺失、前缀错误、权限不足	1. 严格遵循格式：`$sys/[PRODUCT_ID]/[DEVICE_NAME]/thing/property/xxx`2. 不可省略`$sys`前缀，产品 / 设备 ID 填写无误3. 上报主题开发布权限、指令主题开订阅权限
JSON 格式错误	层级缺失、标点语法错误、不符合物模型结构	1. 标准结构：`{"params":{"属性名":{"value":属性值}}}`2. 杜绝缺逗号、引号不匹配、括号不闭合3. 串口打印 JSON 原文，逐行校验格式
物模型未匹配	未创建物模型、属性标识符大小写 / 名称不一致	1. 平台提前创建对应温度、湿度等物模型属性2. 平台属性标识符与代码上报名称完全一致（区分大小写）3. 数据类型与代码定义保持统一

9. W55RP20核心优势

为了让你更直观地了解W55RP20的价值，对比目前主流的三种嵌入式以太网方案，突出其在MQTT物联网场景中的优势：

|---------|-------------------------------------------|-----------------------------|------------------------|
| 对比维度 | W55RP20方案 | 外接PHY芯片方案 | 外接串口转以太网模块方案 |
| BOM成本 | 低（一体化开发板，无需额外器件） | 中高（MCU + PHY芯片 + 外围器件） | 高（模块+开发板+转接电路） |
| PCB面积 | 极小（一体化设计，布线已集成） | 大（需预留芯片和布线空间） | 中（模块体积较大，需单独固定） |
| 开发难度 | 低（MicroPython成熟固件，API封装完善，无需手动配置SPI引脚） | 中高（需调试SPI接口、编写PHY驱动和软件协议栈） | 低（串口通信，无需调试协议栈） |
| 网络稳定性 | 极高（WIZnet硬件TCP/IP协议栈，抗干扰能力强，适合MQTT长期稳定上报） | 不定（依赖软件协议栈调试水平，易出现丢包、断连） | 一般（串口转以太网存在延迟，易受干扰） |
| CPU资源占用 | 0%（协议栈由W5500硬件处理，RP2040专注传感器采集和MQTT消息处理） | 50%以上（软件协议栈占用大量CPU资源，影响主业务） | 低（串口通信占用少量资源，但数据转发效率低） |
| 网络吞吐量 | 最高15Mbps（满足MQTT高频上报需求） | 视MCU能力而定，一般低于20Mbps | 约3-5Mbps（不适合高频数据上报） |
| MQTT适配性 | 强（支持8路硬件Socket，可同时实现数据上报与命令接收） | 一般（需手动移植MQTT库，适配难度高） | 弱（单路透传，无法同时处理多连接） |

10. 典型应用场景

W55RP20开发板，结合MicroPython的便捷开发和MQTT的轻量化通信，适合多种物联网场景，尤其适合快速原型开发和小型物联网项目：

环境监测终端：用于室内、大棚、机房等环境的温湿度、光照等数据采集，通过MQTT上报至云平台，实现远程监控；
智能传感节点：作为物联网边缘节点，采集各类传感器数据（如温湿度、气压、土壤湿度），通过ThingSpeak等平台实现数据可视化与分析；
远程控制终端：接收云平台MQTT命令，控制继电器、LED等外设，实现设备远程开关、参数调节；
工业数据采集：适配工业场景中的传感器，采集设备运行参数，通过MQTT协议上传至工业物联网平台，实现设备状态监测；
教学实验平台：适合嵌入式、物联网相关教学，快速实现网络连接、数据上报等功能，降低教学难度。

11. 系列预告与资源获取

11.1 系列预告

下一篇教程：MQTT 协议与 ThingSpeak 平台对接将讲解 ThingSpeak 开源云平台接入、MQTT 数据上报与可视化图表展示，实现物联网数据云端存储与实时监控。

11.2 资源获取

本文完整代码：WIZnet Pico MicroPython 示例工程
W55RP20 芯片手册：WIZnet 官方资料页面

下一篇讲解：W55RP20-EVB-MKR MicroPython 实战（15）：MQTT协议与ThingSpeak平台对接

如果本文对你有帮助，欢迎点赞、收藏、关注，你的支持是我们持续更新的动力！如有任何问题，欢迎在评论区留言，我们会第一时间回复。
