基于STM32+OV2640+ESP8266的无线图像采集系统设计与实现

若该文为原创文章，转载请注明原文出处。

摘要

本文详细介绍了一款基于STM32F103微控制器、OV2640图像传感器和ESP8266 Wi-Fi模块的无线图像采集系统。系统通过OV2640摄像头采集JPEG格式图像数据，经由ESP8266模块以TCP透传方式上传至远端服务器，实现了嵌入式平台的无线图像传输功能。文章从硬件架构、软件设计、通信协议和调试技巧等维度进行全面解析，并提供了完整的代码实现思路，适用于物联网监控、智能家居等应用场景。

关键词：STM32；OV2640；ESP8266；JPEG；无线图传；透传模式

一、引言

在物联网快速发展的背景下，嵌入式图像采集与无线传输需求日益增长。从智能家居监控到工业设备巡检，从农业环境监测到教育科研实验，无线图传技术正在各个领域发挥着重要作用。

OV2640是一款高性价比的200万像素CMOS图像传感器，支持JPEG格式硬件压缩输出，能够有效减少数据传输量。ESP8266作为一款功能完备的Wi-Fi SoC芯片，广泛应用于各类物联网场景。将两者与STM32微控制器相结合，可以构建一套低成本、高效率的无线图像采集解决方案。

本文基于正点原子STM32F103开发板和OV2640摄像头模块，设计并实现了一套完整的无线图传系统。系统通过ESP8266的透传模式，将摄像头采集的JPEG图像数据通过TCP协议上传至远端服务器，实现了"采集-压缩-传输"的全链路功能。

二、系统硬件架构

2.1 核心组件选型

组件	型号	功能说明
主控芯片	STM32F103	图像采集控制、数据处理、外设管理
图像传感器	OV2640	200万像素CMOS，支持JPEG硬件压缩输出
Wi-Fi模块	ESP8266	TCP透传通信，STA模式连接网络
帧缓存	SRAM（52KB）	存储单帧JPEG图像数据

2.2 硬件连接

OV2640与STM32之间通过DVP（Digital Video Port）并行接口连接，主要包括：

数据总线：PC0~PC7（8位并行数据D0-D7）
控制信号：PCLK（PB4）、VSYNC（PD6）、HREF（PC8）
配置总线：SCCB（兼容I2C协议），通过PB13（SDA）和PD3（SCL）进行寄存器读写
控制引脚：PWDN（PB3）、RST（PB15）

ESP8266与STM32通过USART1（PA9-TX，PA10-RX）进行串口通信，波特率配置为115200。需注意ESP8266的供电为3.3V，不可接入5V电源。

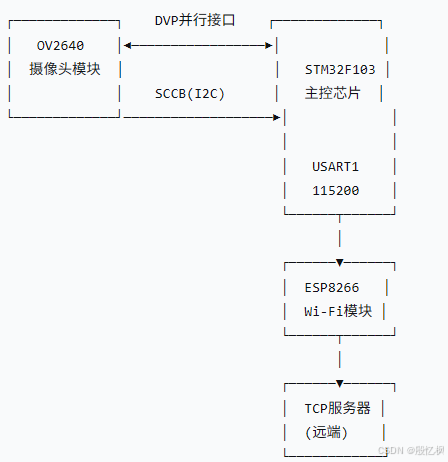

2.3 系统框图

三、系统软件设计

3.1 软件架构

系统软件采用分层模块化设计，主要包括以下层次：

硬件驱动层：OV2640驱动（SCCB读写、寄存器配置）、ESP8266驱动（AT指令封装）
数据处理层：JPEG图像采集、帧头帧尾检测、数据打包
通信层：串口通信、TCP透传、数据发送
应用层：主控逻辑、拍照循环控制

3.2 OV2640驱动设计

OV2640的驱动核心是SCCB总线协议，用于读写传感器内部寄存器。主要函数包括：

SCCB_WR_Reg()：写寄存器
SCCB_RD_Reg()：读寄存器
OV2640_Init()：初始化传感器，读取并验证设备ID（MID=0x7FA2，PID=0x2642）
OV2640_JPEG_Mode()：切换至JPEG输出模式
OV2640_OutSize_Set()：设置输出图像尺寸

初始化流程首先通过SCCB读取OV2640的厂家ID和产品ID进行验证，随后写入预定义的寄存器配置表，完成传感器工作模式的设定。

3.3 JPEG图像采集

JPEG图像采集的核心逻辑如下：

将OV2640切换至JPEG模式
设置输出尺寸（如320×240）
丢弃前10帧，等待自动曝光和白平衡稳定
等待VSYNC信号，开始采集一帧数据
在PCLK上升沿同步读取8位数据，存入帧缓存
在数据中查找JPEG起始标志0xFF 0xD8和结束标志0xFF 0xD9
提取有效JPEG数据

// 核心采集代码示意
while(OV2640_VSYNC==1) // 等待帧开始
{
while(OV2640_HREF) // 行数据有效
{
while(OV2640_PCLK==0);
ov2640_framebuf[jpeglen++] = OV2640_DATA; // 读取数据
while(OV2640_PCLK==1);
}
}

3.4 ESP8266配置与透传

ESP8266的配置通过AT指令完成，主要步骤包括：

复位模块 ：AT+RST
设置STA模式 ：AT+CWMODE=1
连接WiFi ：AT+CWJAP="SSID","Password"
建立TCP连接 ：AT+CIPSTART="TCP","服务器IP",端口
开启透传模式 ：AT+CIPMODE=1
开始发送 ：AT+CIPSEND

透传模式（透明传输）是指模块不对传输内容做任何改变，仅负责数据的转发。进入透传模式后，所有写入串口的数据都会被直接发送至TCP连接的对端。

退出透传模式需发送+++，且三个+之间需要间隔大于串口组帧时间（约10ms）。

3.5 通信协议设计

系统采用"长度前缀+数据"的通信协议

$4字节长度（大端序）\] + \[JPEG图像数据$

发送端先通过串口发送4字节的图像长度，再发送完整的JPEG数据。接收端（服务器）根据长度字段解析完整图像。这种设计便于接收端进行数据包的完整性和边界识别。

四、关键代码实现

4.1 主程序流程

复制代码

int main(void)
{
    delay_init();                    // 延时初始化
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
    uart_init(9600);                 // 串口初始化
    my_mem_init(SRAMIN);             // 内存池初始化

    ov2640_framebuf = mymalloc(SRAMIN, 52*1024);  // 申请帧缓存

    ov2640_speed_ctrl();             // OV2640速度控制
    atk_8266_wifista_test();         // ESP8266配置为透传模式
    atk_8266_send_cmd(CIPSEND, "OK", 200);  // 开始发送命令

    while(1)
    {
        while(OV2640_Init())         // 初始化OV2640，失败则重试
        {
            printf("OV2640 错误!\r\n");
            delay_ms(200);
        }
        delay_ms(1500);
        OV2640_OutSize_Set(320, 240);
        ov2640_speed_ctrl();

        while(1)
        {
            while(OV2640_VSYNC)      // 等待帧信号
            {
                ov2640_jpg_photo();  // JPEG拍照并发送
            }
        }
    }
}

4.2 JPEG拍照与发送

复制代码

u8 ov2640_jpg_photo()
{
    // 切换JPEG模式，设置输出尺寸
    OV2640_JPEG_Mode();
    OV2640_OutSize_Set(OV2640_JPEG_WIDTH, OV2640_JPEG_HEIGHT);

    // 丢弃10帧，等待自动调节稳定
    for(i=0; i<10; i++)
    {
        while(OV2640_VSYNC==1);
        while(OV2640_VSYNC==0);
    }

    // 采集JPEG数据
    while(OV2640_VSYNC==1)
    {
        while(OV2640_HREF)
        {
            while(OV2640_PCLK==0);
            ov2640_framebuf[jpeglen++] = OV2640_DATA;
            while(OV2640_PCLK==1);
        }
    }

    // 查找JPEG起始和结束标志
    // 发送4字节长度 + JPEG数据
    // ...
}

4.3 AT指令封装

复制代码

u8 atk_8266_send_cmd(u8 *cmd, u8 *ack, u16 waittime)
{
    USART_RX_STA = 0;
    printf("%s\r\n", cmd);    // 发送命令

    if(ack && waittime)       // 需要等待应答
    {
        while(--waittime)
        {
            delay_ms(10);
            if(USART_RX_STA & 0X8000)
            {
                if(atk_8266_check_cmd(ack))
                    break;    // 收到期待应答
                USART_RX_STA = 0;
            }
        }
        if(waittime == 0) return 1;  // 超时
    }
    return 0;
}

五、调试要点与常见问题

5.1 OV2640初始化失败

现象：读取设备ID为0或异常值

排查方向：

检查硬件连接，确认SCCB的SDA和SCL引脚是否正确
确认OV2640供电为3.3V，不可接入5V
检查PCLK、HREF、VSYNC等时钟信号是否正确
尝试断开电源后重新上电，彻底重置硬件状态

5.2 JPEG数据不完整或无法解析

现象：接收端无法正确显示图像

排查方向：

确认是否正确找到0xFF 0xD8（起始）和0xFF 0xD9（结束）标志
检查长度字段的发送顺序（大端序）
验证帧缓存大小是否足够存储单帧JPEG数据

5.3 ESP8266透传数据丢失

现象：接收端偶尔丢失部分数据

可能原因：

ESP8266的串口缓冲区被新数据覆盖
波特率过高导致传输不稳定
发送速度超过模块处理能力

解决方法：

适当降低发送速率或增加帧间隔
使用DMA方式进行串口发送，减少CPU干预
增加数据校验机制

5.4 JTAG引脚冲突

STM32的PB3、PB4等引脚同时用于JTAG调试和OV2640控制。需在代码中禁用JTAG功能，仅保留SWD调试

复制代码

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

六、性能与优化

6.1 传输速率

受限于ESP8266串口波特率（典型值115200），系统的图像传输帧率约为12帧/秒。对于320×240的JPEG图像（通常1030KB），单帧传输时间约为1~3秒。

6.2 优化方向

提高串口波特率：ESP8266支持更高波特率（如921600），可显著提升传输速度
使用DMA传输：减少CPU阻塞，提高数据搬运效率
降低图像分辨率：减小单帧数据量，提高帧率
升级主控芯片：STM32F4/F7系列具有DCMI硬件接口和更大的处理能力

七、应用场景与扩展

7.1 典型应用场景

智能家居监控：实现家庭环境的远程可视化监控
工业设备巡检：实时监控设备运行状态
农业环境监测：通过图像传输监控作物生长
教育科研实验：嵌入式视觉系统的教学与实践平台

7.2 功能扩展建议

增加按键触发拍照功能
集成MQTT协议，对接主流物联网云平台
增加图像质量调节（JPEG压缩比控制）
支持远程拍照指令响应
添加AirKiss一键配网功能

八、总结

本文基于STM32F103、OV2640和ESP8266设计并实现了一套完整的无线图像采集系统。系统充分利用了OV2640的JPEG硬件压缩能力和ESP8266的TCP透传功能，实现了从图像采集到无线传输的全链路解决方案。

通过模块化的软件设计和清晰的通信协议，该系统具有较好的可移植性和扩展性。开发者可以根据实际需求进行定制化开发，将其应用于各类物联网视觉场景中。

项目的完整代码基于正点原子开发平台，开发者可在其基础上进行二次开发和功能扩展。
