23（半）24磁盘和EXT2文件系统

磁盘文件初识

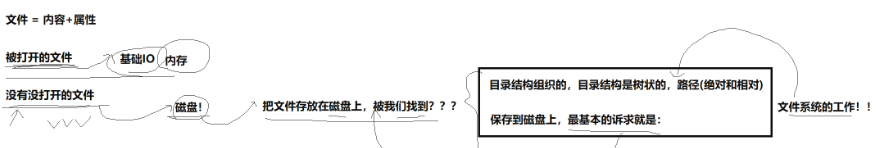

前面我们所谈论的都是被打开的文件，它们都是在内存当中，现在我们再来谈谈那些没有被打开的文件

没有被打开的文件就存储在磁盘上，放在磁盘当中的文件也是以目录结构组织的，呈树状，为绝对路径或者相对路径，我们在磁盘上查找文件即通过这样的方式，并且保存在磁盘上的文件最基本的诉求就是被我们所找到呀，这些都是文件系统的基本工作

理解磁盘，服务器，机柜，机房

(0)磁盘 是存储硬件 → 装在服务器 里 → 服务器放进机柜 → 大量机柜集中在机房。

(1)磁盘（最底层的数据载体）

主流类型

机械硬盘 (HDD)：容量大、价格低、读写慢，适合冷数据、大容量存储。
固态硬盘 (SSD)：速度快、抗震强，现在服务器主力，分 SATA SSD、NVMe SSD（高性能）。

(2)服务器（算力 + 存储的 "主机"）

本质是高性能专用电脑，负责计算、运行程序、对外提供服务（网站、数据库、云服务等）。

内部组成：CPU（算力）、内存（临时运算）、磁盘（持久存储）、网卡、电源

(3)机柜（服务器的 "货架 / 机箱"）

作用：集中摆放设备、节约空间、统一供电布线、物理防护。

(4)机房（所有设备的 "专属大楼 / 房间"

核心配套系统（缺一不可）:供电，制冷，消防，网路，安防

理解磁盘

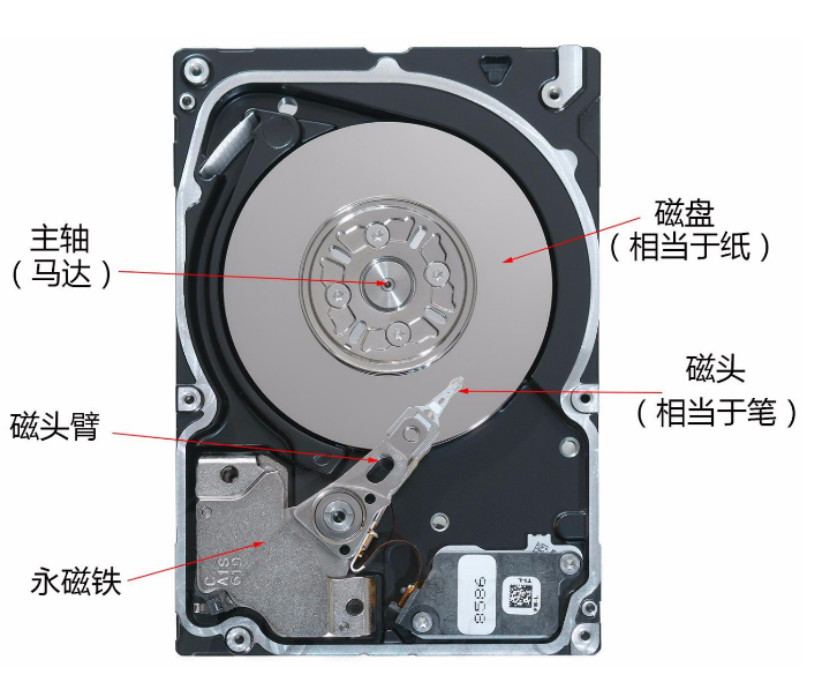

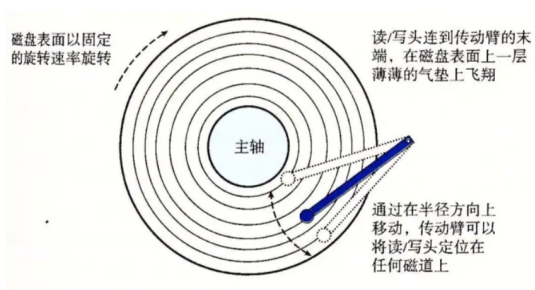

理解磁盘物理结构

一张图为例，简单明了

磁盘的读写原理

存储规则 ：盘片表面有无数微小磁粒，磁极朝向不同 ，分别代表二进制的 0 和 1。
写入数据 磁头移动到目标位置，通过磁场，把 0、1 序列 "刻" 在盘片上。
读取数据 盘片高速旋转，通过将磁信号转化成电信号，还原出原本的 0 和 1 数据。

总结：用磁粒正反代表 0/1，盘片转动 + 磁头定位，完成读写

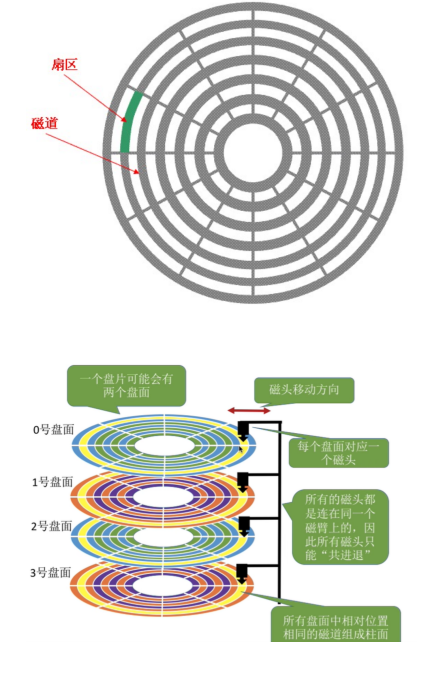

磁盘的存储结构

扇区

扇区是从磁盘读出和写入信息的最小单位，通常大小为 512 字节。

理解：只要访问这个区块里任意 1 字节，控制器就必须把整个扇区（512B）全部读进内存 ；修改时也必须先读整扇区、改内容、再**整扇区写回。**硬件无法单独读写单个字节，必须整扇区操作。

磁盘容量大小

磁头（head）数：每个盘片⼀般有上下两面，分别对应1个磁头，共2个磁头

磁道（track）数：磁道是从盘片外圈往内圈编号0磁道，1磁道...，靠近主轴的同心圆用于停靠磁头，不存储数据

柱面数量 = 单个盘面的磁道数 每一个柱面对应所有盘面同半径的一圈磁道，有多少圈磁道，就有多少个柱面

扇区（sector）数：每个磁道都被切分成很多扇形区域，每道的扇区数量相同

磁盘（platter）数：就是盘片的数量

磁盘容量=磁头数×磁道(柱面)数×每道扇区数×每扇区字节数

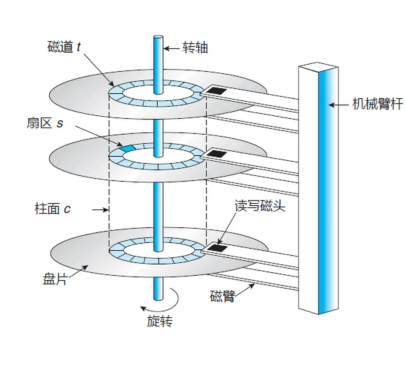

CHS 磁盘寻址（Cylinder-Heads-Sector，柱面 - 磁头 - 扇区）

三个参数含义

C 柱面 Cylinder 所有盘片同一半径的一组磁道，磁臂停在该半径就对应一个柱面；改变柱面需要移动磁臂（寻道，很慢）。
H 磁头 Head 对应盘片的读写面，一张盘片上下两面各 1 个磁头。同一柱面下，切换磁头不用移动磁臂，速度快。
S 扇区 Sector 一条磁道被切分的最小物理读写块，传统每个扇区 512 字节。同一磁头、柱面下，只需等盘片旋转到目标扇区。

CHS 寻址逻辑

定位一块数据的完整顺序：先柱面 → 再磁头 → 最后扇区

移动磁臂到目标柱面（C）；
选中该柱面下对应的磁头（H）；
等待盘片旋转，读到该磁道上的目标扇区（S）。

磁盘的逻辑结构

理解过程

磁带上面可以存储数据，我们可以把磁带"拉直"，形成线性结构

那么磁盘本质上虽然是硬质的，但是逻辑上我们可以把磁盘想象成为卷在⼀起的磁带，那么磁盘的逻辑存储结构我们也可以类似于：

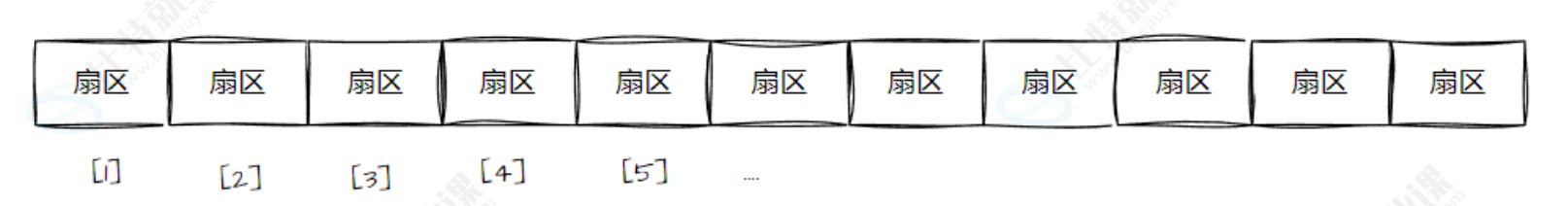

这样每⼀个扇区，就有了⼀个线性地址(其实就是数组下标)，这种地址叫做 LBA

当然操作系统不需要把每一个lba都记录下来，每一个squ的大小是固定的，通过指针（地址）加减扇区大小操作就可以记录下每一个lba

这是逻辑抽象层面，在磁盘内部还是通过csh，它们两个可以相互转化，后面再说，简单理解磁盘看作黑盒子，通过lba就可以在磁盘内部找到对应扇区

真实过程

柱⾯是⼀个逻辑上的概念，其实就是每⼀⾯上，相同半径的磁道逻辑上构成柱⾯。

所以，磁盘物理上分了很多面，但是在我们看来，逻辑上，磁盘整体是由"柱面"卷起来的。

所以，磁盘的真实情况是：

磁道：

某⼀盘面的某⼀个磁道展开：

即：⼀维数组

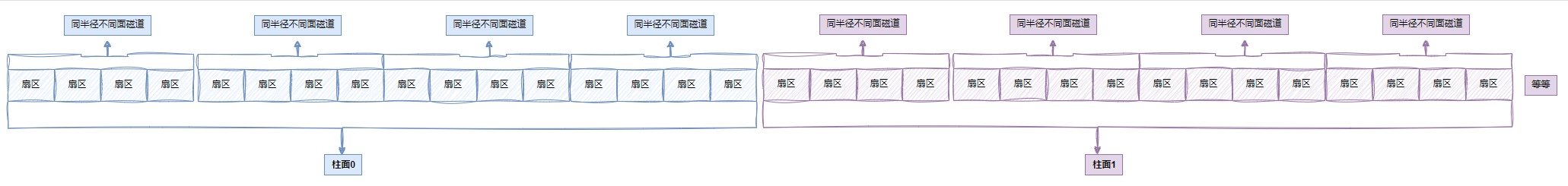

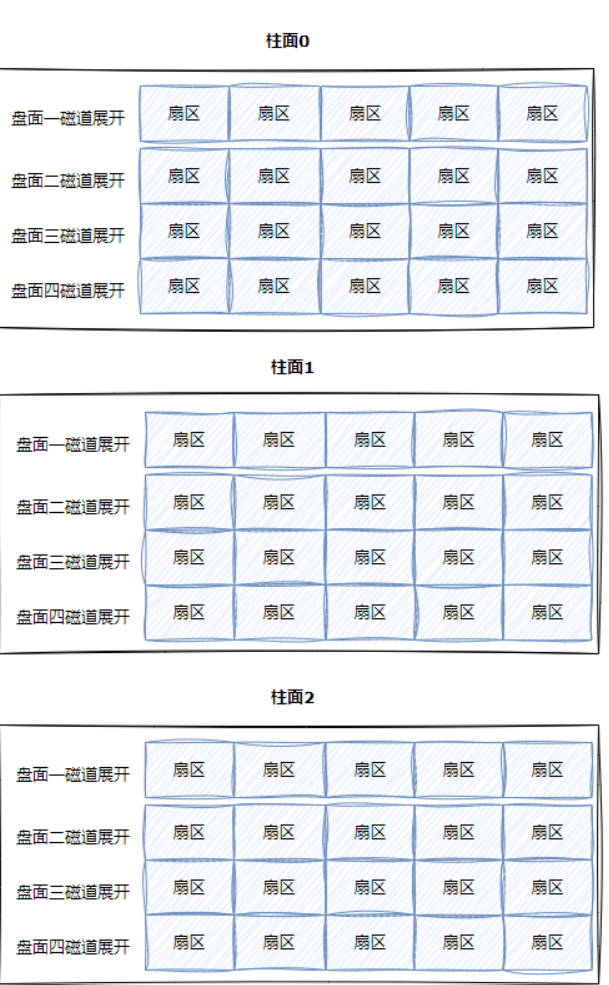

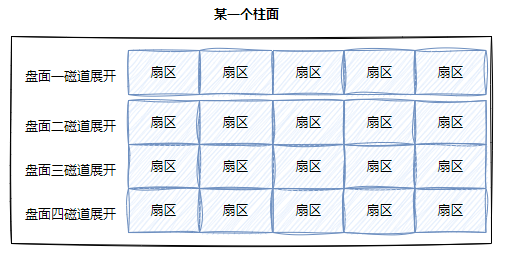

柱面：

整个磁盘所有盘面的同⼀个磁道，即柱面展开

柱面上的每个磁道，扇区个数是⼀样的

这不就是⼆维数组吗

整盘：

整个磁盘不就是多张⼆维的扇区数组表(三维数组？)

所以，寻址⼀个扇区：先找到哪⼀个柱面(Cylinder)在确定柱面内哪⼀个磁道(其实就是磁头位置， Head)，再确定扇区（Sector），所以就有了 CHS 。

我们之前学过C/C++的数组，在我们看来，其实全部都是⼀维数组、

所以，每⼀个扇区都有⼀个下标，我们叫做 LBA(Logical Block Address) 地址,其实就是线性地址

OS只需要使用LBA就可以了！！LBA地址转成CHS地址，CHS又可以转换成为LBA地址

CHS和LBA地址转换：

单个柱面的扇区总数=磁道数*每磁道扇区数

（1）CHS->LBA

LBA=柱面号C*单个柱面的扇区总数+磁头号H*每磁道扇区数+扇区号S-1

磁头号是从0开始

扇区号通常是从1开始的，而在LBA中，地址是从0开始的（所以要减1）

eg：

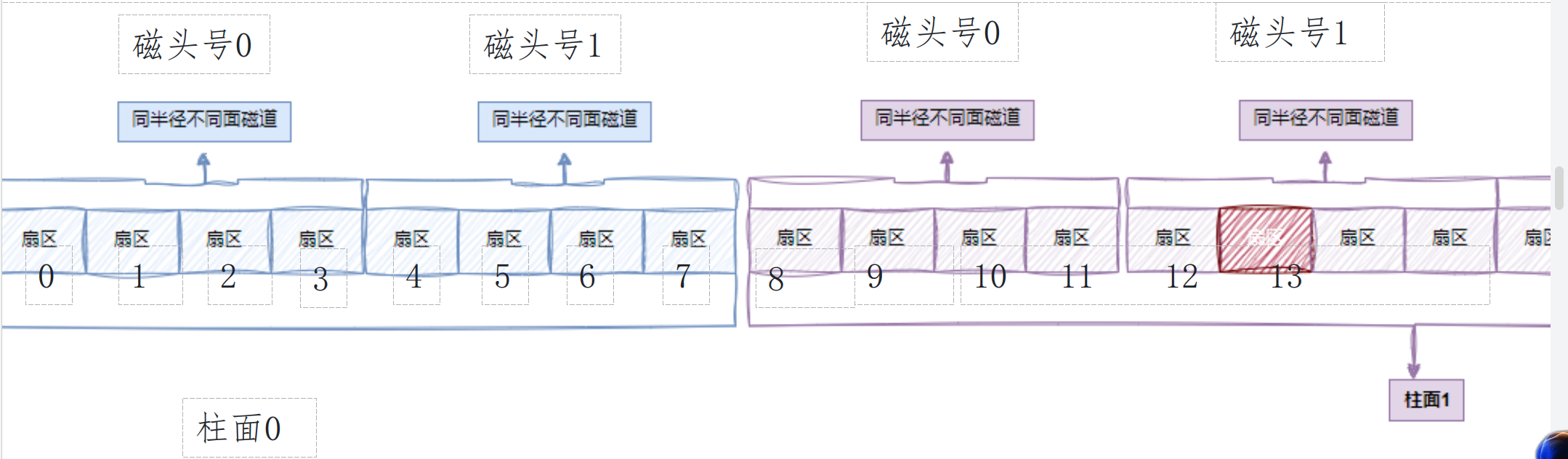

我们要得到红色部分的lba，（柱面号）1*8（单个柱面的扇区总数）+（磁头号）1*4（每磁道扇区数）+2（扇区号）-1=13

（2）LBA->CHS

柱面号C=LBA//单个柱面的扇区总数

磁头号H=(LBA%单个柱面的扇区总数)//每磁道扇区数

扇区号S=(LBA%每磁道扇区数)+1

"//":表示除取整

eg：C=13//8=1 ,H=（13%8）//4=1 S=（13%4）+1=2

总结：

（1）从此往后，在磁盘使用者看来，根本就不关心CHS地址，而是直接使用LBA地址，磁盘内部自己转换。

（2）磁盘就是以扇区为元素的⼀维数组，数组的下标就是每⼀个扇区的LBA地址。OS使用磁盘，就可以用⼀个数字访问磁盘扇区了。

引入文件系统

在引入文件系统前我们先来引出两个概念

块的概念

引入"块"概念其实硬盘是典型的"块"设备，操作系统读取硬盘数据的时候，其实是不会⼀个个扇区地读取，这样效率太低，而是⼀次性连续读取多个扇区，即⼀次性读取⼀个"块"（block）。

硬盘的每个分区是被划分为⼀个个的"块"。⼀个"块"的大小是由格式化的时候确定的，并且可以更改，最常见的是4KB，即连续八个扇区组成⼀个"块"。"块"是文件存取的最小单位

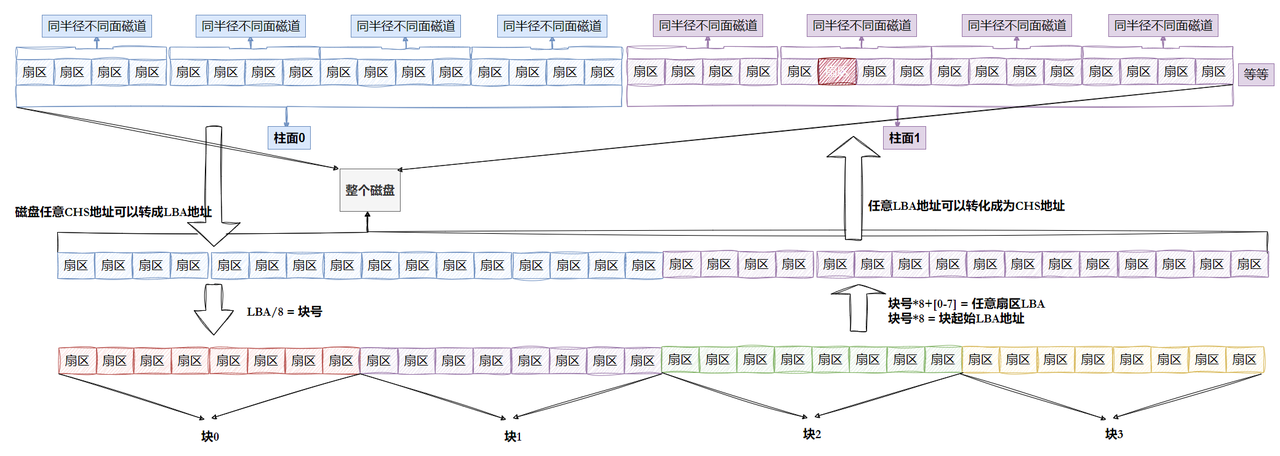

每个扇区都有LBA，那么8个扇区⼀个块，每⼀个块的地址我们也能算出来。

• 知道LBA：块号=LBA/8

•知道块号：LAB=块号*8+n(n是块内第几个扇区)

"分区"概念

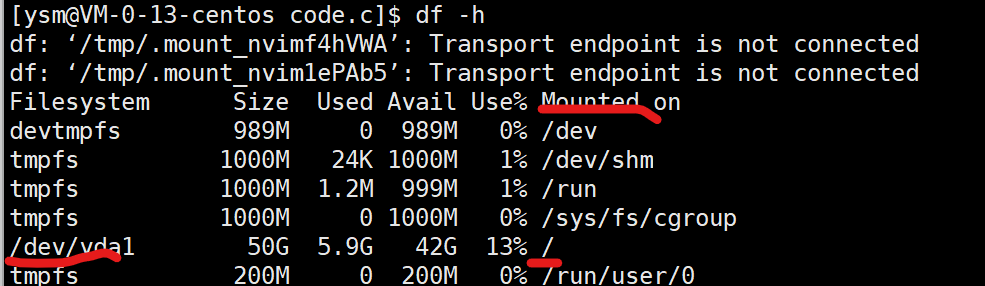

其实磁盘是可以被分成多个分区（partition）的，以Windows观点来看，你可能会有⼀块磁盘并且将它分区成C,D,E盘。那个C,D,E就是分区。分区从实质上说就是对硬盘的⼀种格式化。但是Linux的设备都是以文件形式存在，那是怎么分区的呢？

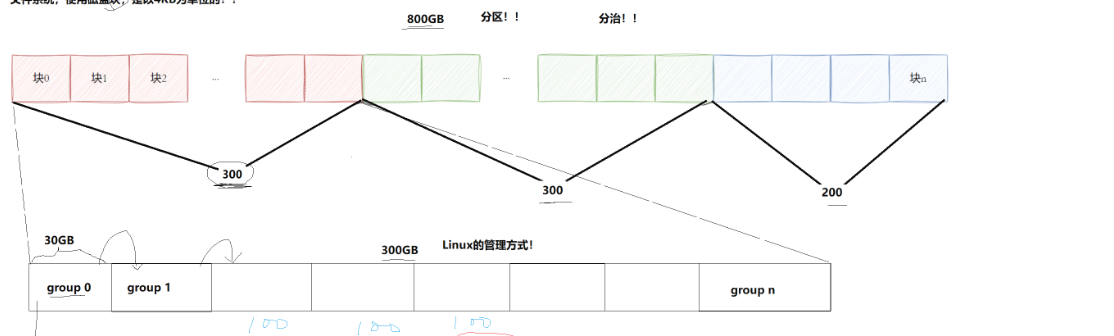

例如我们现在要对磁盘800gb的空间进行管理，对应的块数实在是太大了不好管理，所以我们可以分成300gb，300gb，200gb三个区域来管理，由于这3个分区域管理方式一样，所以对800gb的管理就转换为对300gb的管理 ，但300gb还是太大了，所以可以继续把这段空间再进行划分为组，每一小组30gb**，所以只要把这30gb管理好就能把这300gb管理好**

所以整体上要把磁盘的空间管理好就转换为把这30gb的空间管理好

这种思想叫分治

上面已经帮我们引出了相关概念做好了准备，下面我们就要认识文件系统了

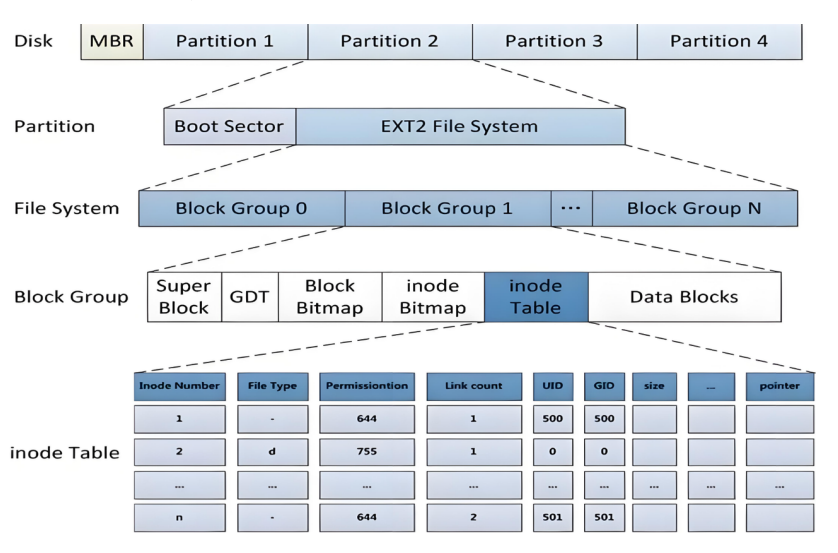

ext2文件系统

我们想要在硬盘上储文件，必须先把硬盘格式化为某种格式的文件系统 ，才能存储文件。文件系统的目的就是组织和管理硬盘中的文件。在 Linux系统中，最常见的是ext2系列的文件件系统。其早期版本为ext2，后来又发展出ext3和ext4。 ext3和ext4虽然对ext2进行了增强，但是其核心设计并没有发发变化，我们仍是以较老的ext2作为演示对象。

1.都是4kb

EXT2 文件系统所有磁盘存储空间统一划分为固定大小4KB的数据块（inode Table，Data Blocks......）一块 4KB 的数据块可以存放 32 个 inode（ 4KB=4×1024=4096 Byte，EXT2 标准配置**单个 inode 结构体占用 128 Byte，**单块inode数量=4096/128=3

2.inode

inode（单个文件的元数据容器，结构体） 每一个文件 / 目录对应一个独立 inode( 每个文件对应一个 inode 号)，存有：

文件元数据（属性）
- 文件类型、权限、硬链接数
- 属主 UID、属组 GID
- 大小、三个时间戳（访问 atime、修改 mtime、状态改变 ctime）

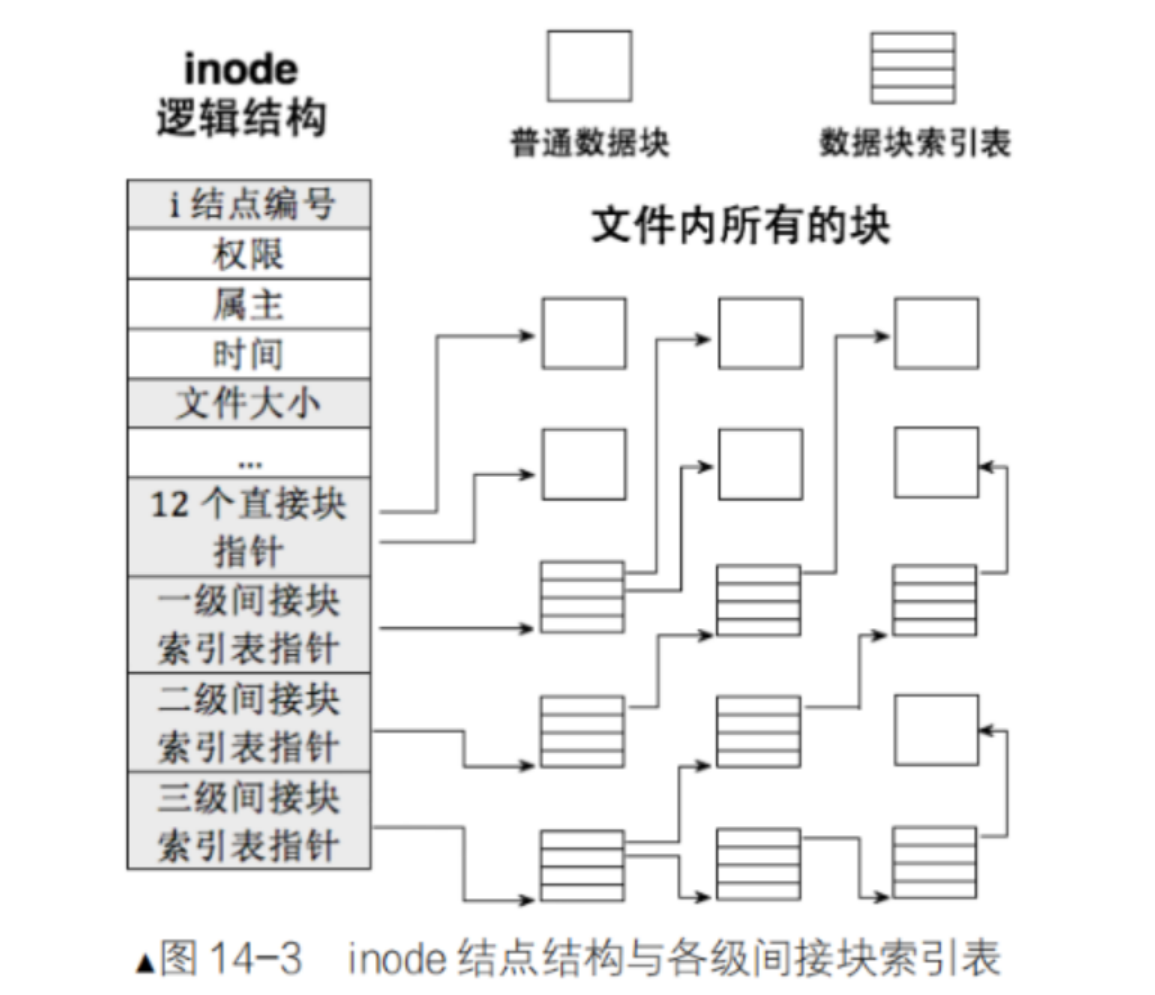

数据块指针 （核心）通过数据块号找到datablocks里面对应的数据块
唯一 inode 编号 分区内唯一标识，系统靠它定位文件

特别注意的是文件名不在inode内部

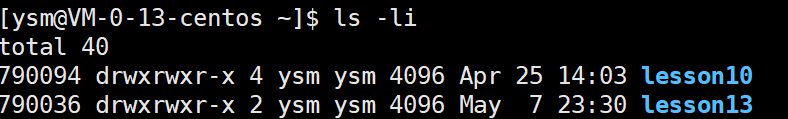

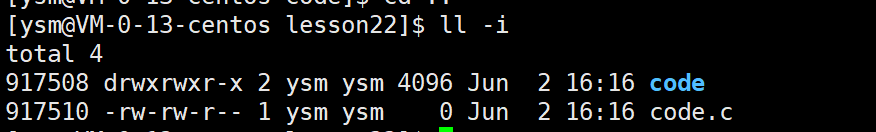

ls-li查看文件编号

3.inode Table

inode table 是整块硬盘分区上，所有 inode 的「数组 / 存储区域」想拿到文件信息，必须通过 inode 号定位、读出 inode table 里对应的 inode 结构体。

inode：是存储单个文件的元数据
inode table：存放所有 inode 的整张表（分区级结构）

4.Block Bitmap

Block Bitmap（块位图） 由二进制比特位组成，每 1bit 对应一个 Data Block：1=该数据块已占用，0=空闲可用；记录所有数据块的占用状态。

5.inode Bitmap

Inode Bitmap（inode 位图） 每 1bit 对应 Inode Table 里一条 inode 记录：1=该inode已分配给文件，0=inode空闲；记录 inode 条目是否被使用。

6.Data Blocks

Data Blocks 磁盘上真正存放文件的区域，由许多个大小4KB的Data Block组成，每一个数据块都有自己的编号

一个问题为什么下载一个文件慢，删除一个文件快？

（1）删除文件仅修改两张位图（根据inode 将两张位图的比特位从1改变为0即可），完全不操作 Data Blocks 里的真实文件数据，几乎无磁盘 IO，所以可以做到秒删

（2）下载文件需要完整分配资源、写入真实数据，存在大量磁盘 IO 操作

文件删除后要恢复原理

文件删除后node Bitmap 对应位 = 0、Block Bitmap 对应数据块位 = 0，系统判定这些资源空闲，允许新文件覆盖（所以误删后尽量不要乱操作，免得覆盖了要恢复文件的内容）；但是磁盘 Data Block 内的原始文件二进制数据完好无损，就能通过inode 的数据块指针找到内容

SuperBlock 超级块：管整个分区

每个块组 0 开头，其它块组大部分都有备份副本，防止损坏无法挂载（很重要必须得有备份）

记录整块分区的整体信息：

分区总块数、总 inode 数量、每个块组有多少块、每个块组多少 inode；
块大小（4K/1K）、inode 大小、日志开关、文件系统 UUID、挂载记录；
全局空闲统计：整个分区剩余多少空闲块、空闲 inode；
定义分区如何切割成一个个块组，告诉内核一共有多少个块组。

GDT 块组描述符表：管每一个块组

紧跟在超级块后面，同样在多个块组留有完整副本。

GDT 是一张数组表 ：数组里每一项 = 块组描述符（Group Descriptor），一个块组对应一条描述符。

单个块组描述符存储内容主要有比如 哪里开始是inodeTable，从哪里开始是Data Blocks，即在磁盘块的位置和**当前块****（SB是整个分区）**组内剩余空闲数据块、空闲 inode 数量等等

对比一下：

SuperBlock：大局，管整个分区有多少资源、怎么分块组；
GDT：索引，管每个块组内部位图、inode 表在哪，每组剩多少空闲空间

磁盘分区的格式化

格式化就是依托 superblock（全局参数）、GDT（块组索引），初始化每个块组的 blockbitmap和inodebitmap、inode 表，在分区内搭建完整文件系统管理结构，让操作系统可以管理 inode 和数据块，实现文件的创建、读写、删除。

格式化和删除文件的核心区别

删除文件：仅修改两张的标记位，不动 inode 表原有记录、不覆盖数据块内容；
格式化分区：直接就重建整套 superblock、GDT、两张位图、清空 inode 表，原有文件的管理信息全部失效，数据极易被新文件覆盖，恢复难度大。

inode号和数据块号的编号特点

（1）同一分区，不同组

inode 号、数据块号不是每个块组内部从 1 重新计数 ，而是整个分区统一连续编号。例：块组 0 的 inode 耗尽后，块组 1 的 inode 接着块组 0 的最大 inode 号往下编；数据块同理，块组 0 所有块编完，块组 1 的块号延续递增。
好处：内核只需要一个数字（inode 号 / 块号），就能算出它属于哪个块组，再去 GDT 块组描述符表找到对应块组的位图、inode 表。

（2）不同分区

分区是文件系统的载体 ，每个分区是一套独立完整的 EXT 文件系统（独立 SuperBlock、GDT、全套位图、inode 表、数据块）。
A 分区的 inode 号、块号只在 A 分区内部生效，放到 B 分区完全没有意义，两套文件系统的编号体系互不通用；

总结：

分区内：inode 号、块号 = 唯一；
跨分区：inode 号、块号可以重复（sda1 的 inode 100 和 sda2 的 inode 100 是完全无关的两个文件）。

操作系统对分区的管理

也是通过先描述在组织的方式，操作系统对分区的管理，是要把当前分区所对应的文件系统（ 每个分区是一套独立完整的 EXT 文件系统），的文件管理信息加载到内存（链表组织管理），所有文件操作优先操作内存中的管理信息。（在内存操作）

怎么通过inode找到文件的属性和内容

inode 号 → 通过 SuperBlock、GDT 定位 inode table，读出 inode 结构体（获得文件属性）→ 读取 inode 内部数据块指针，按块号读取数据块，得到文件内容。

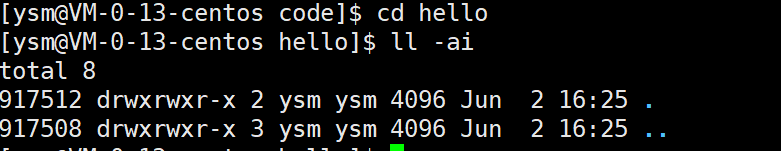

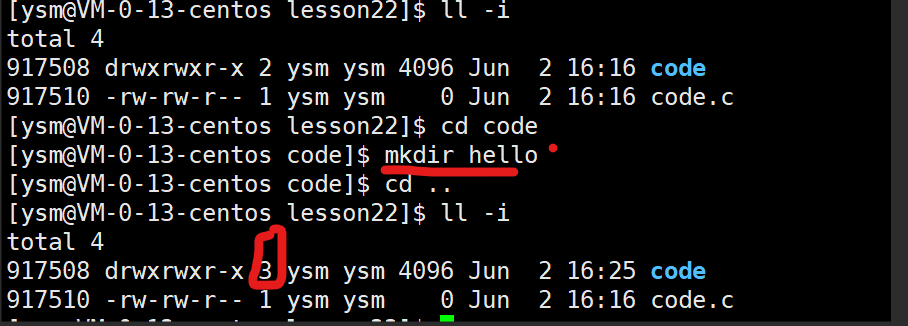

Linux下怎么看待目录？

目录和普通文件在磁盘的保存方式本质上是一样的，无非就是inode和数据内容，本质都是"普通文件"

目录的inode和数据内容存什么呢？

inode和文件的inode都是存相应的属性，而目录的内容存的是文件名和inode号的映射关系，所以文件名就存储当前文件所属的目录的数据内容里，即linux同一个目录下文件名是唯一的，不能有重复（inode和文件名一一对应）

从目录查找文件的步骤（路径和文件名）

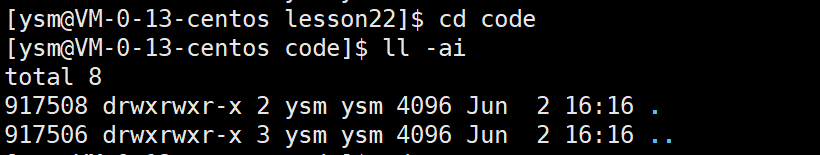

eg：

先打开当前所在路径->读取对应的目录code的数据内容->得到code.c的文件名和inode编号->根据inode编号在磁盘找到对应文件（上面已经写过的步骤怎么通过inode在磁盘找文件）

但在读取目录的数据内容时我们也得拿到目录code的inode呀，那目录的inode怎么得到呢？答案就是相同的方法继续再往前找，一直找到根目录，所以原则上在linux下找任何文件都得从根目录下开始进行路径解析，查找到文件，而路径当然就是进程的cwd提供

比如ls code.c中ls内部就记录下来了自己当前进程的所在路径（路径），code.c就是我们自己提供的文件名（文件名），路径和文件名两者一拼接后，再进行路径解析即可

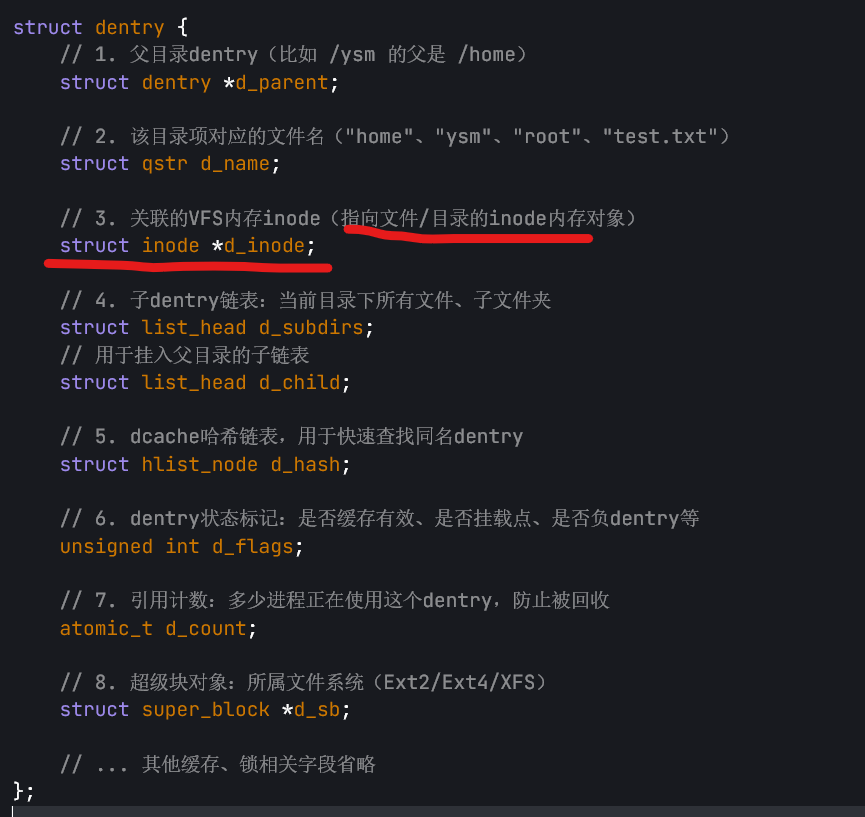

struct dentry

虽然原则上我们访问任何文件都是从根目录开始进行路径解析，可是这不就是相当于一直在磁盘上进行IO操作吗，效率很低。所以Linux会缓存历史路径结构，这样在查找时如果已经缓存命中了就不用再到磁盘上操作，直接在内存操作就可以了，只需要把缓存没有命中的从磁盘加载一下，形成缓存就可以了，省去了许多在磁盘上的IO操作

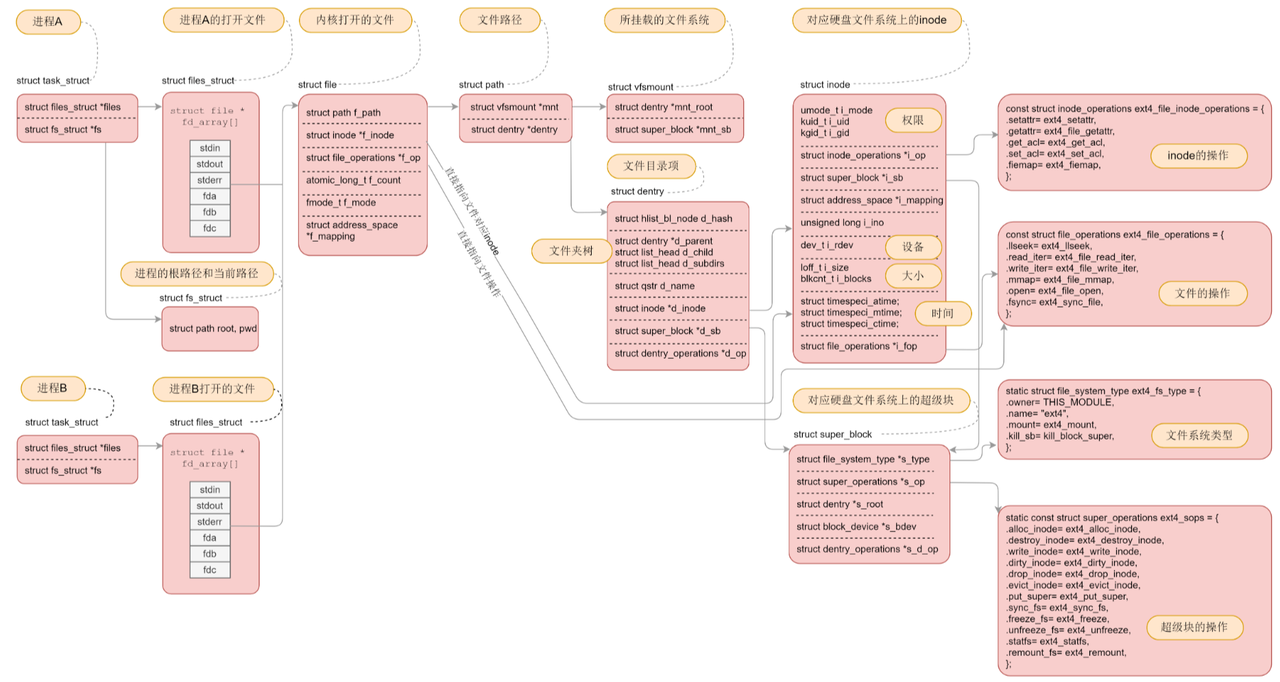

Linux中，在内核中维护树状路径结构的内核结构体叫做： struct dentry
