4. 行结构

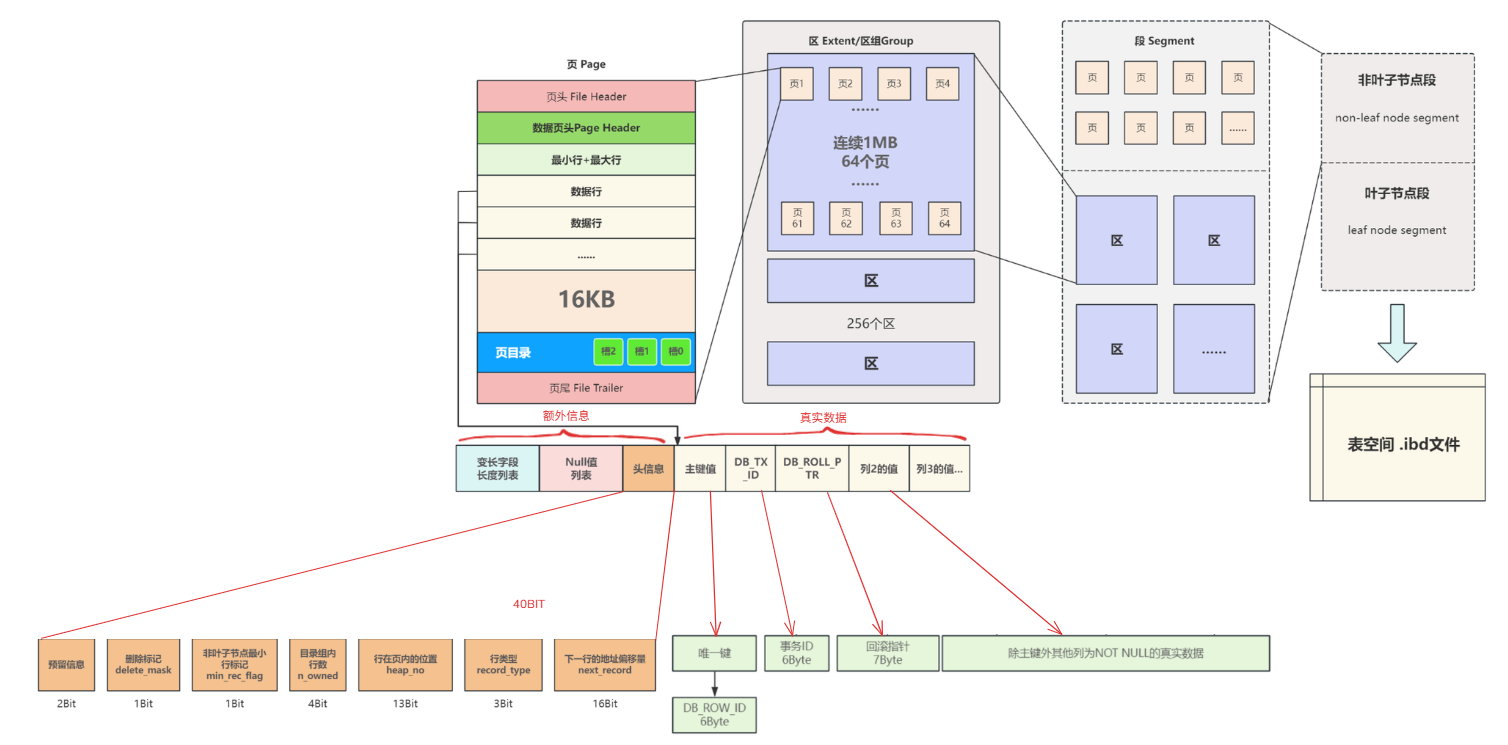

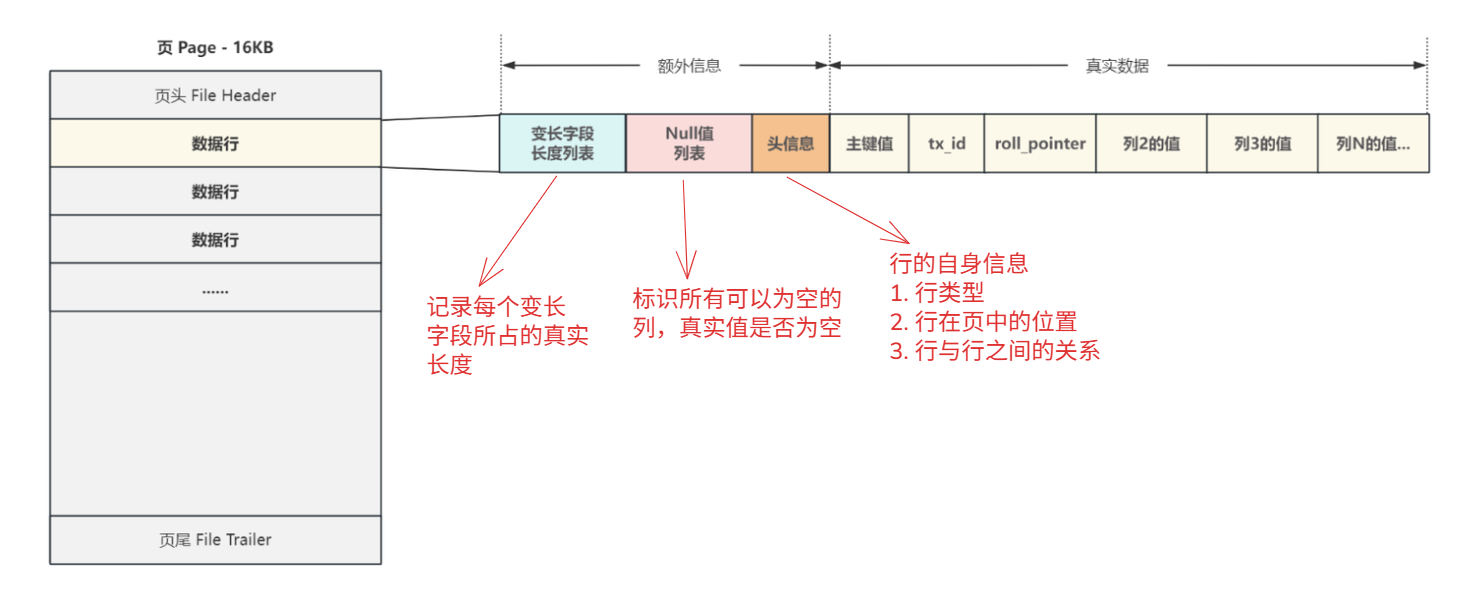

真实的数据在表空间以数据行的形式存储，也就是说每一条数据都对应着表中的一行，数据行在页中的位置如下图所示：

InnoDB支持四种行格式，不同的行格式数据的存储上有所不同，接下来我们介绍关于行结构的内容，首先提出第一个问题：

4.1 InnoDB支持的数据行格式都有哪些？

InnoDB支持四种行格式，分别是：

REDUNDANT 冗余格式

COMPACT 紧凑格式

DYNAMIC 动态格式

COMPRESSED 压缩格式

默认是 DYNAMIC 格式。

4.1.1 如何查看当前数据库或表应用了哪种行格式？

可以使用以下SQL查看行格式：

mysql 复制代码

# 查看系统变量中设置的行格式
mysql> SHOW VARIABLES LIKE 'innodb_default_row_format';
+---------------------------+---------+
| Variable_name             | Value   |
+---------------------------+---------+
| innodb_default_row_format | dynamic | # 当前使用的行格式
+---------------------------+---------+
1 row in set (0.00 sec)

# 使用SHOW table STATUS查看数据库中的所有表
*************************** 4. row ***************************
           Name: student
         Engine: InnoDB
        Version: 10
     Row_format: Dynamic # 指定数据库使用的行格式
           Rows: 5
 Avg_row_length: 3276
    Data_length: 16384
Max_data_length: 0
   Index_length: 0
      Data_free: 0
 Auto_increment: 6
    Create_time: 2026-05-28 13:13:23
    Update_time: 2026-05-28 13:13:23
     Check_time: NULL
      Collation: utf8mb4_general_ci
       Checksum: NULL
 Create_options: row_format=DYNAMIC
        Comment:
*************************** 5. row ***************************

# 通过查询INFORMATION_SCHEMA.INNODB_TABLES表查看指定表的行格式
mysql> SELECT NAME, ROW_FORMAT FROM INFORMATION_SCHEMA.INNODB_TABLES WHERE NAME='test_db/student';
+-----------------+------------+
| NAME            | ROW_FORMAT |
+-----------------+------------+
| test_db/student | Dynamic    | # 指定表使用的行格式
+-----------------+------------+
1 row in set (0.00 sec)

mysql>

4.1.2 如何指定行格式？

可以通过全局变量设置行格式，也可以在创建表中通过 ROW_FORMAT 子句指定行格式：

mysql 复制代码

# 通过全局变量设置
SET GLOBAL innodb_default_row_format=DYNAMIC;
# 在创建表时明确的指定行格式
CREATE TABLE t1 (c1 INT) ROW_FORMAT=DYNAMIC;

4.1.3 DYNAMIC 格式由哪些部分组成？

一个 DYNAMIC 格式的数据行会被分为两部分：

存储真实数据的区域

存储额外信息的区域

在页结构的小节已经对行做了简单介绍，下面来详细讲解一下行的组成结构

4.2 数据区是怎么存储真实数据的？

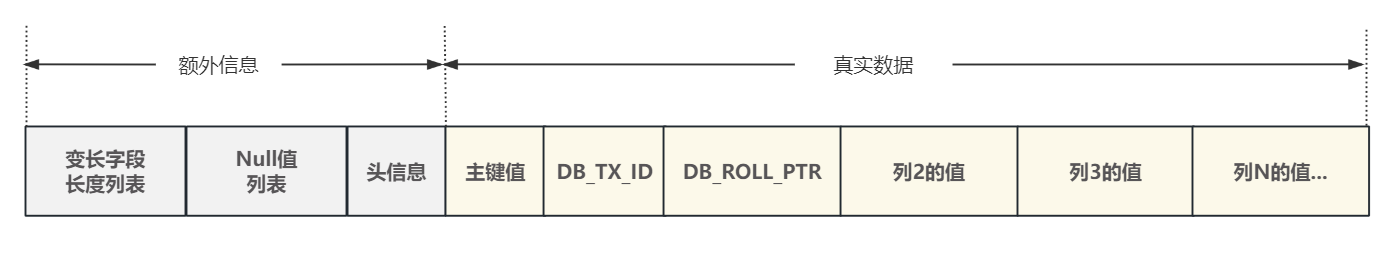

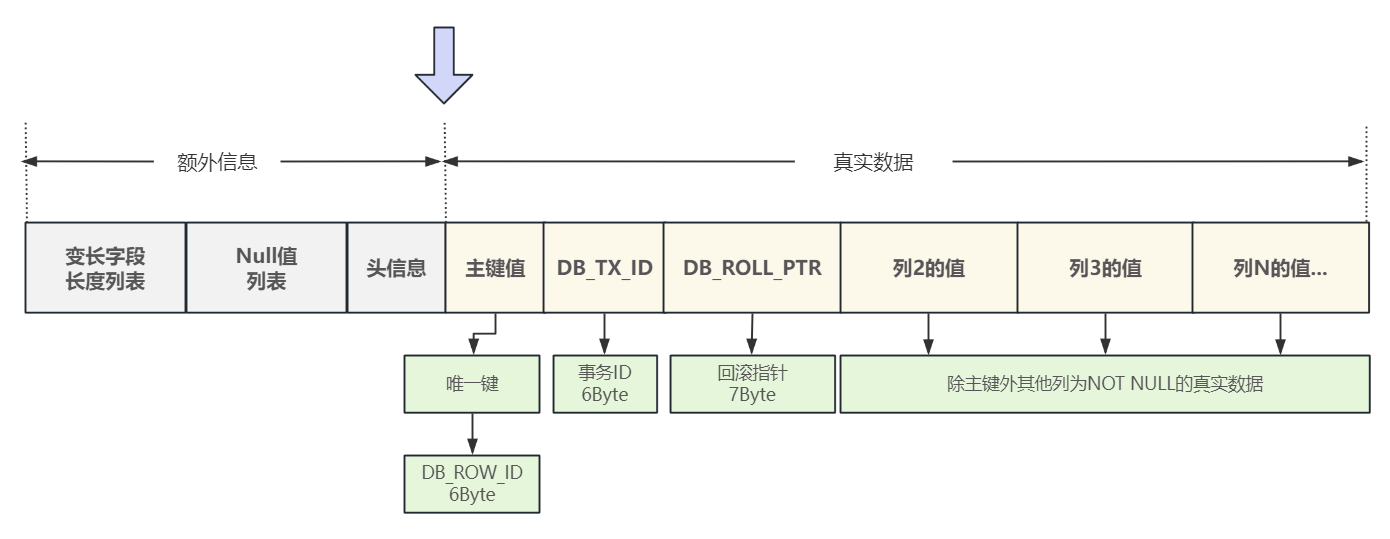

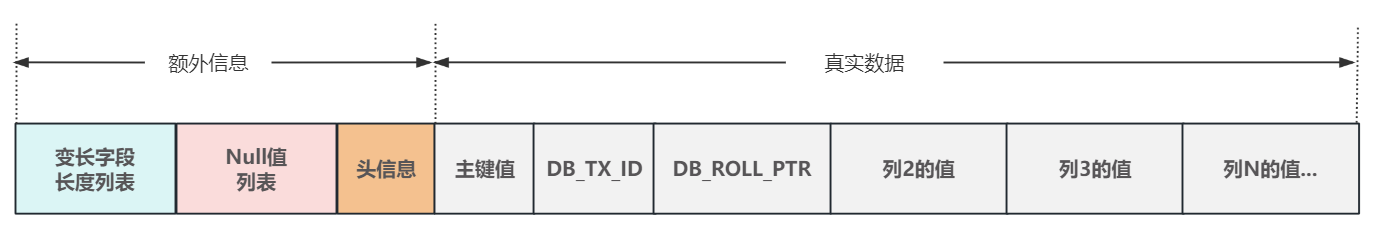

数据区在数据行中的位置如下图所示：

从分隔线向右第一个字段存储真实数据的主键值，对于主键值有以下几种情况：

如果表中定义了主键，则直接存储主键的值；

如果是复合主键会根据列定义的顺序依次排列在这里；

如果没有主键，会优先使用第一个不允许为NULL的 UNIQUE 唯一列作为主键；

如果既没有主键也没有唯一键，那么InnoDB会构建一个6字节的字段 DB_ROW_ID 作为行的唯一标识，存储在真实数据的头部

紧接着是在事务运行中两个非常重要的固定字段

6字节的事务ID字段 DB_TX_ID ，记录创建或最后一次修改该记录的事务ID

7字节的回滚指针字段 DB_ROLL_PTR ，如果在事务中这条记录被修改，指向这条记录的上一个版本

接下来就是除了主键和值为NULL的列之外，其他列的真实数据，按照顺序从左到右依次排列

至于为什么不存储NULL值，原因很简单，就是为了节少空间，所有允许为NULL的列都会在行额外信息区的NULL值列表中进行标识，后面我们会详细详解，以上就是数据行对真实数据的存储方式。

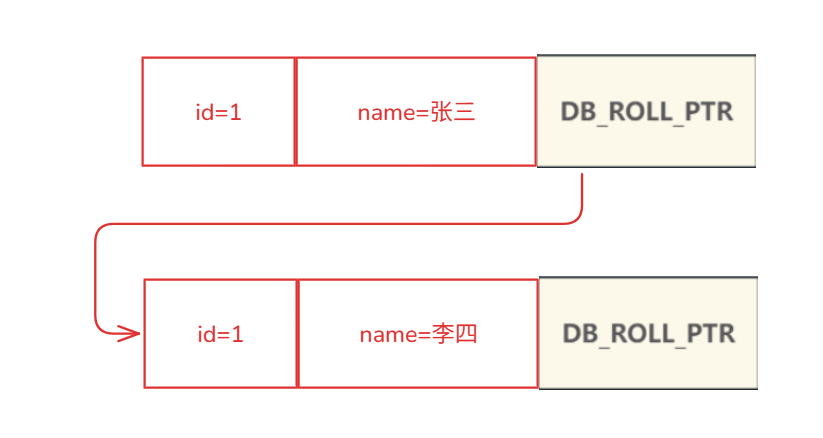

回滚指针示意：

4.2.1 新问题

DB_TX_ID 和 DB_ROLL_PTR 这两个字段的作用是什么？

4.3 额外(管理)信息区包含了关于行的哪些信息？

额外信息区在数据行中的位置如下图所示：

额外信息区从右向左分别为：头信息，Null值列表，变长字段列表。

4.3.1 新问题

头信息，Null值列表，变长字段列表分别存储了哪些信息？

4.4 头信息区域包含了哪些信息？

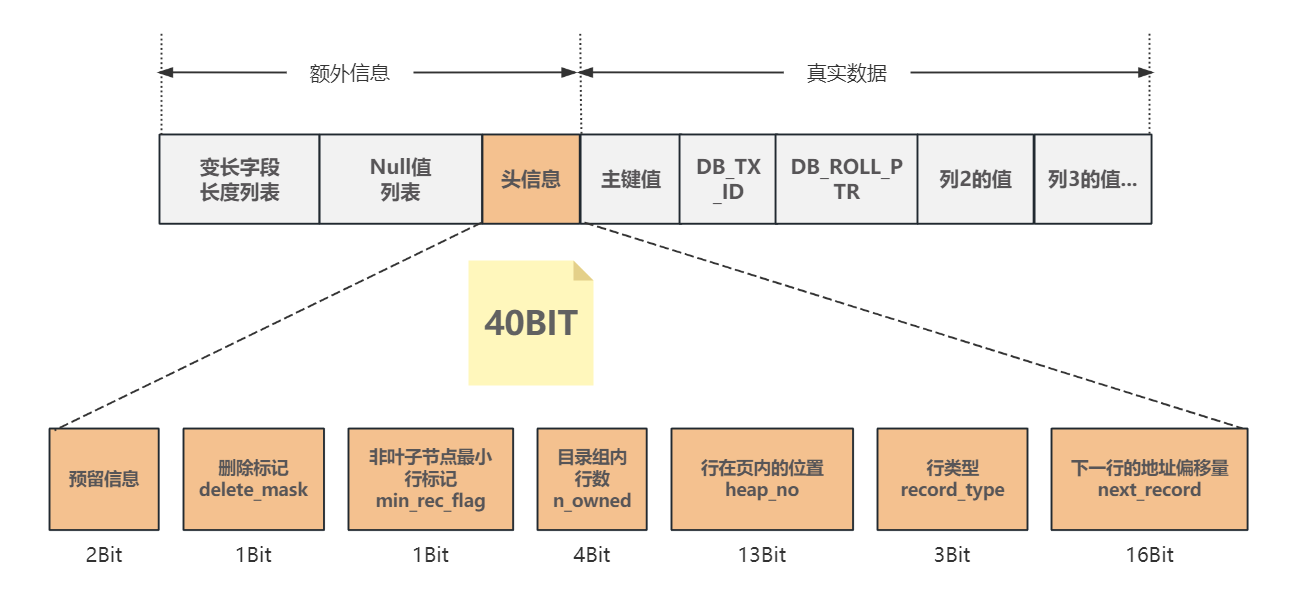

分隔线向左是额外信息区，第一个是固定占5Byte即40个Bit的头信息区域，头信息区由右向左主要包含以下信息：

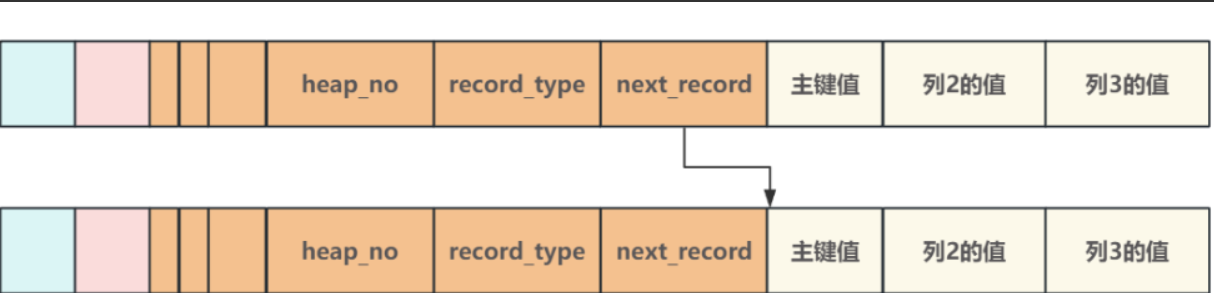

下一行地址偏移量： next_record 占16bit，通过这个信息将所有的行链接成一个单向链表

行类型： record_type 占3bit，包括四种类型：

0：普通数据行（这个页的第一个数据行）

1：索引目录行（这个页的最后一数据行）

2：页内最小行infimun

3：页内最大行supremun

行在整个页中的位置： heap_no 占13bit；

分组的行数： n_owned 占4bit，只在该行是分组最后一行才有值，这样就可以快速查询行数，而不用一条条的累加了

B+树索引树每层最小值标记： min_rec_flag 占1bit，如果当前行的类型是目录行也就是record_type=1 ，同时也是B+索引树某层的最小值，则会置为1，会在索引查询时用到，后面我们讲索引时再介绍

删除标记： delete_mask 占 1bit ，从页中删除数据行时，并不会直接移除，而是修改这个删除标记为 1

预留区：占2bit

4.4.1 删除一行记录时在InnoDB内部执行了哪些操作？

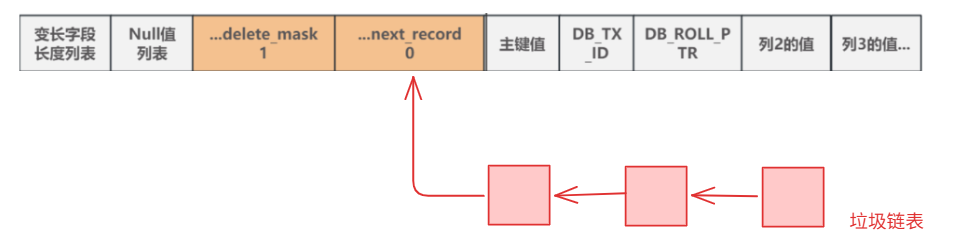

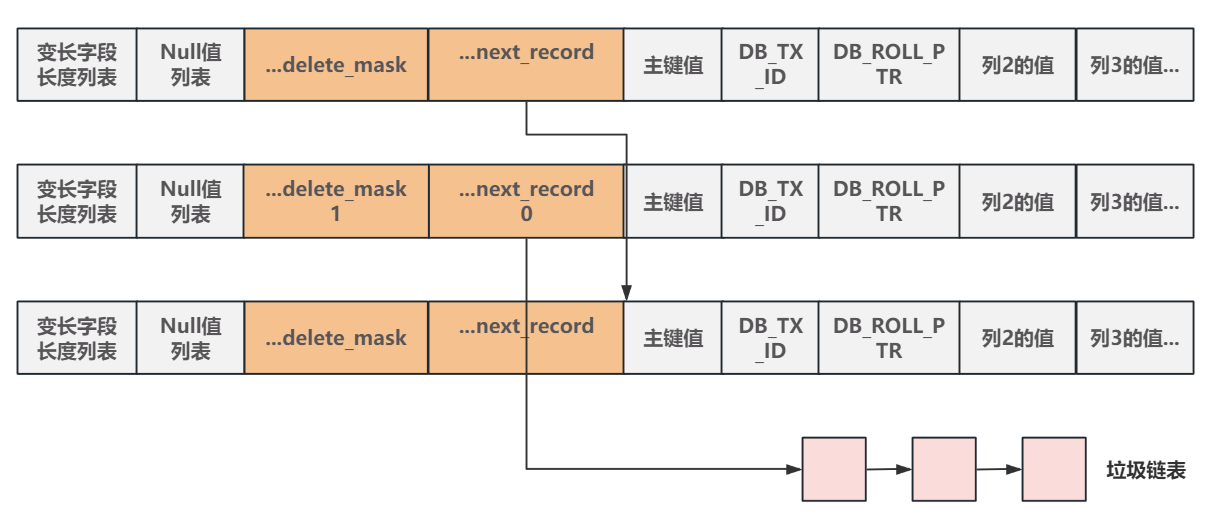

从页中删除数据行时，并不会直接移除，而是修改 delete_mask 这个删除标记为 1 ，并将next_record 改为 0 ，同时将上一行的 next_record 指向后续的行，从而把该行从链表中断开。

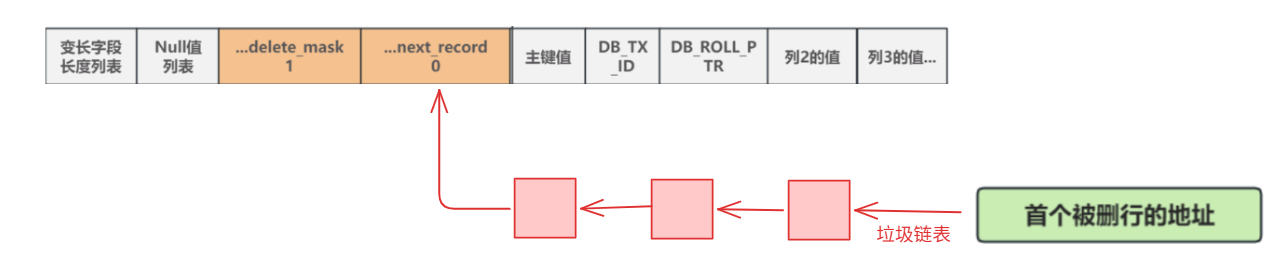

如果执行事务提交后，则将这行的 next_record 指向一个被称为垃圾链表的区域，这个链表会被用在事务回滚中，后续在事务中详细介绍

这个图的意思是，加到这个垃圾链表的尾部，实际上的引用是从垃圾链表的头部开始的

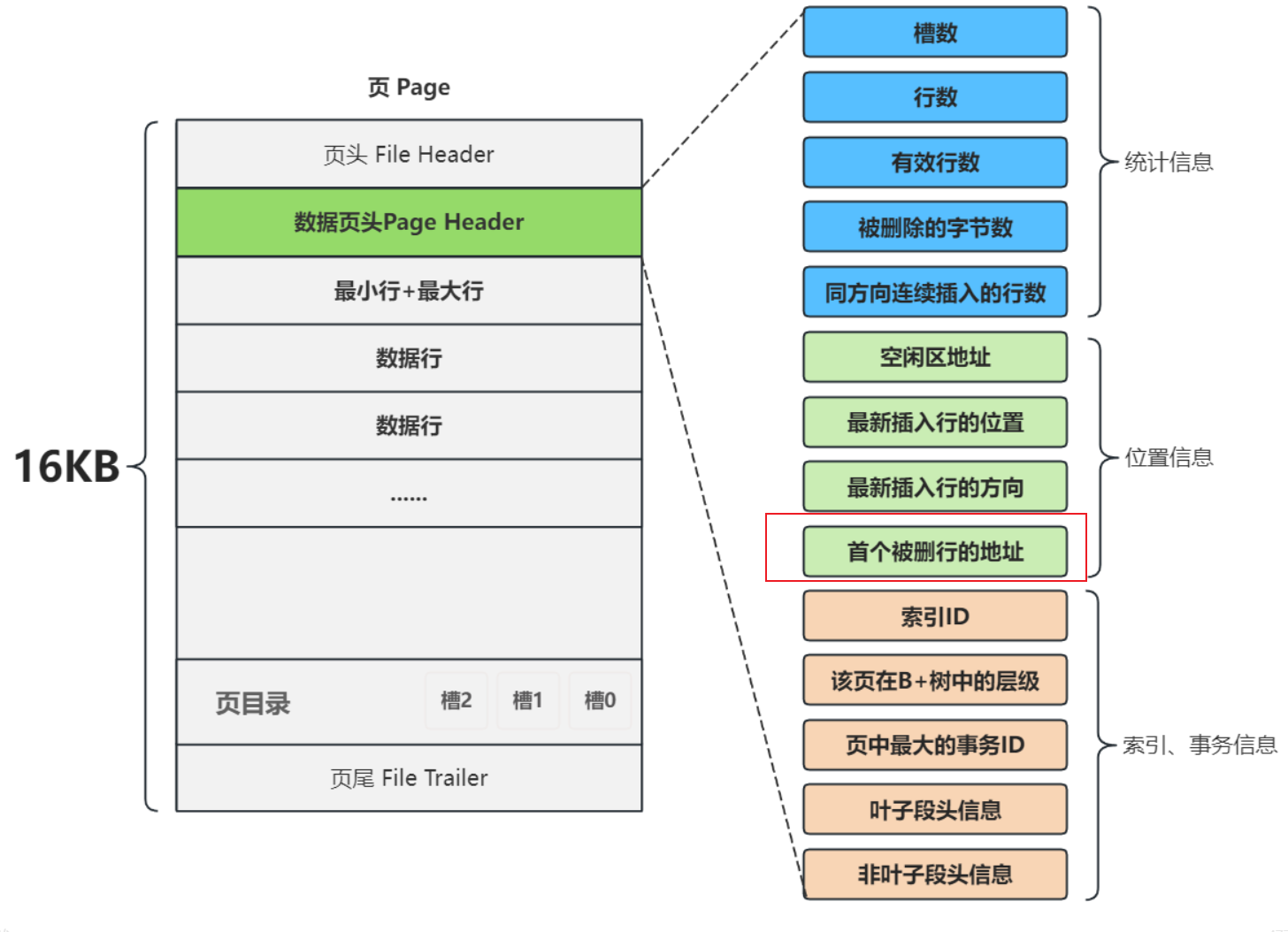

之前的首个被删行的地址，其实就是这里的垃圾链表头部，哪个先被删，就被链接到这里。

4.5 Null列表有啥作用？列表中的值是什么？

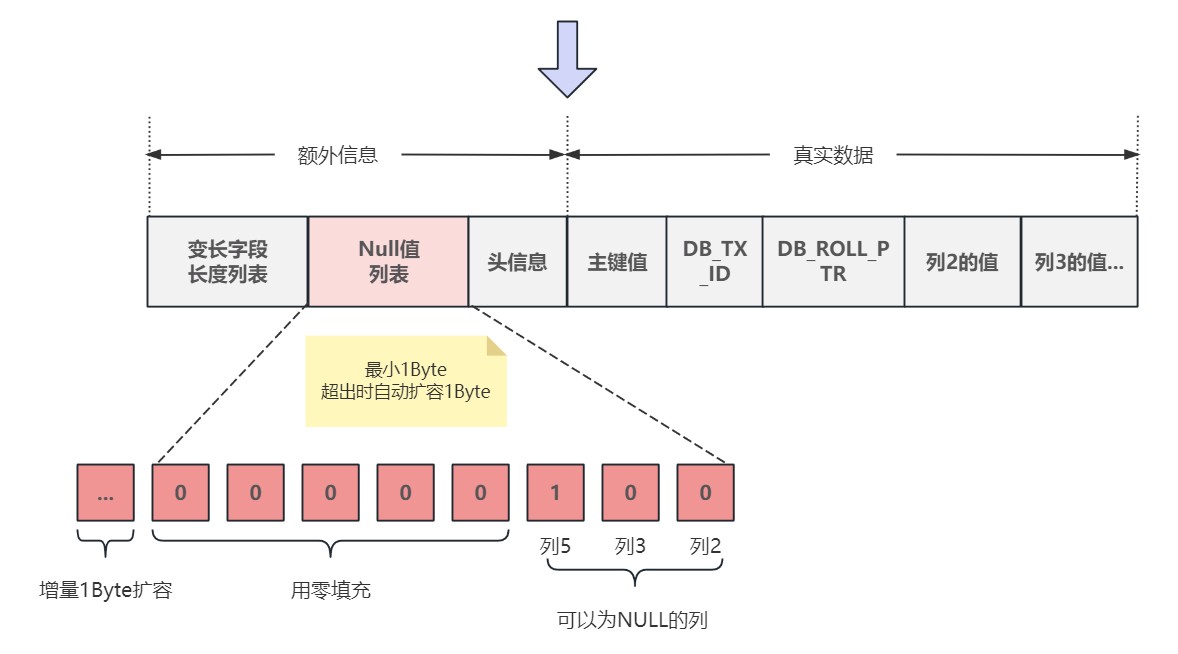

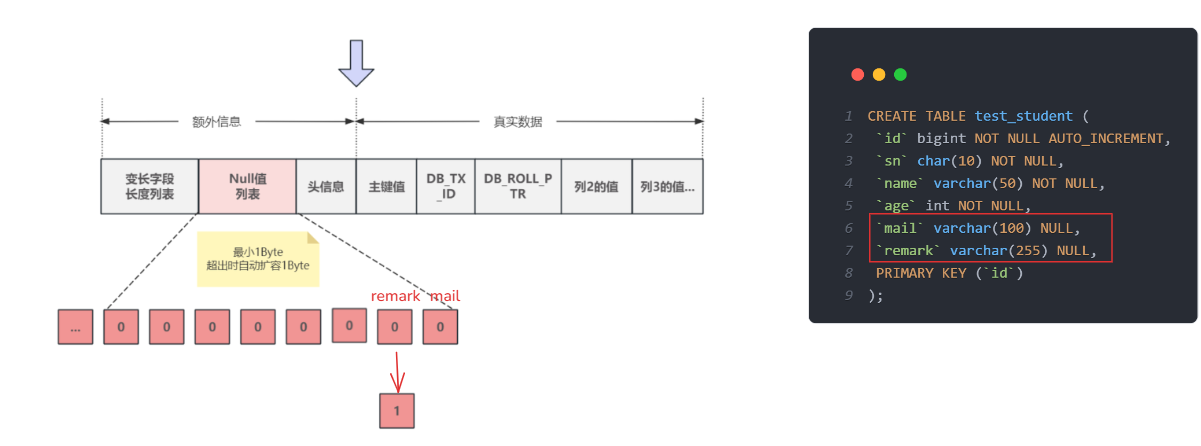

头信息区再向右就是NULL值列表的可变区域，用来存储数据行中所有列允许为Null的值从而节省空间，具体的实现方式是，用1BIT的大小来表示行中某一列是否为空，这样空列就不需要记录在真实数据区域中了。

为每个没有定义 NOT NULL 约束的，也就是可以为NULL的列，在NULL值列表中都安排了一个bit位，按列序号从小到大的顺序从右至左依序安排，这就是常说的逆序排列。

NULL值列表最小1字节即8bit，如果没有那么多可以为NULL的列，则会用0补满8bit，如果为值为NULL的列超过8个，则新开辟1字节的空间，依此类推。

如果某列为空，则NULL值列表中对应的bit设置为1，这样只用了一bit就存储了NULL列，非常节省空间。

以下是一个建表的SQL语句

mysql 复制代码

CREATE TABLE test_student (
 `id` bigint NOT NULL AUTO_INCREMENT,
 `sn` char(10) NOT NULL,
 `name` varchar(50) NOT NULL,
 `age` int NOT NULL,
 `mail` varchar(100) NULL,
 `remark` varchar(255) NULL,
 PRIMARY KEY (`id`)
);

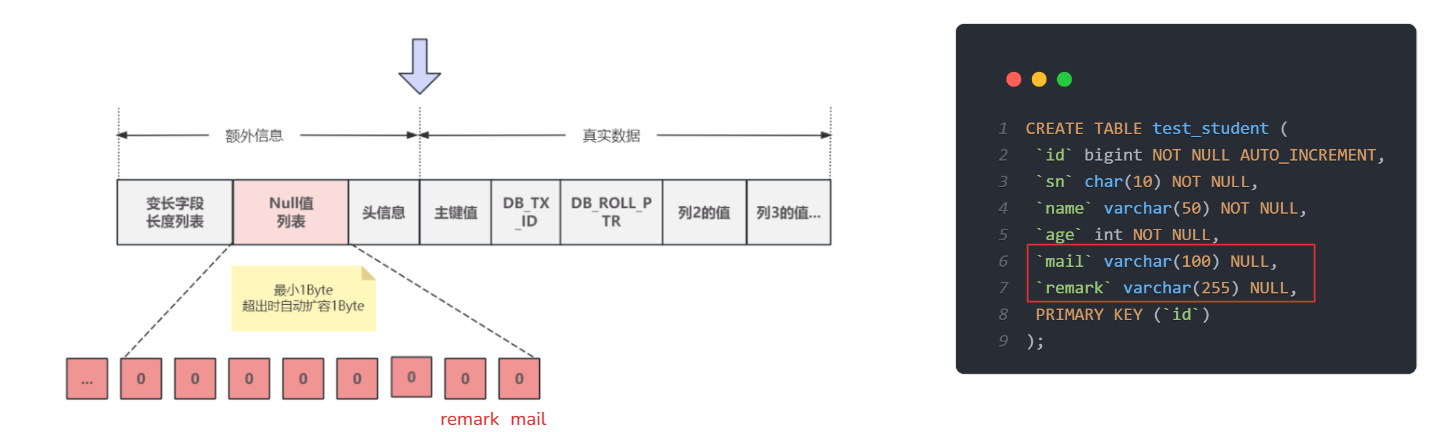

默认：

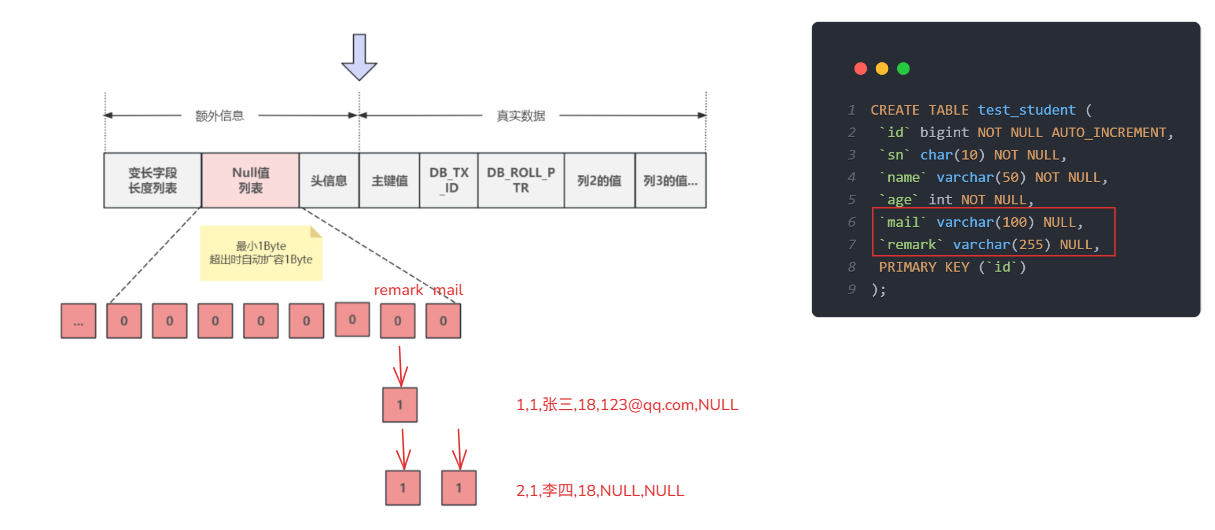

插入一条值：

mysql 复制代码

1,1,张三,18,123@qq.com,NULL

再插入一条值：

mysql 复制代码

2,1,李四,18,NULL,NULL

每一个插入行前面都有一个NULL值列表

4.6 变长字段列表有啥作用？列表中的值是什么？

查看编码集所占的字节数

mysql 复制代码

mysql> show charset;
+----------+---------------------------------+---------------------+--------+
| Charset  | Description                     | Default collation   | Maxlen |
+----------+---------------------------------+---------------------+--------+
| armscii8 | ARMSCII-8 Armenian              | armscii8_general_ci |      1 |
| ascii    | US ASCII                        | ascii_general_ci    |      1 |
| big5     | Big5 Traditional Chinese        | big5_chinese_ci     |      2 |
| binary   | Binary pseudo charset           | binary              |      1 |
| cp1250   | Windows Central European        | cp1250_general_ci   |      1 |
| cp1251   | Windows Cyrillic                | cp1251_general_ci   |      1 |
| cp1256   | Windows Arabic                  | cp1256_general_ci   |      1 |
| cp1257   | Windows Baltic                  | cp1257_general_ci   |      1 |
| cp850    | DOS West European               | cp850_general_ci    |      1 |
| cp852    | DOS Central European            | cp852_general_ci    |      1 |
| cp866    | DOS Russian                     | cp866_general_ci    |      1 |
| cp932    | SJIS for Windows Japanese       | cp932_japanese_ci   |      2 |
| dec8     | DEC West European               | dec8_swedish_ci     |      1 |
| eucjpms  | UJIS for Windows Japanese       | eucjpms_japanese_ci |      3 |
| euckr    | EUC-KR Korean                   | euckr_korean_ci     |      2 |
| gb18030  | China National Standard GB18030 | gb18030_chinese_ci  |      4 |
| gb2312   | GB2312 Simplified Chinese       | gb2312_chinese_ci   |      2 |
| gbk      | GBK Simplified Chinese          | gbk_chinese_ci      |      2 |
| geostd8  | GEOSTD8 Georgian                | geostd8_general_ci  |      1 |
| greek    | ISO 8859-7 Greek                | greek_general_ci    |      1 |
| hebrew   | ISO 8859-8 Hebrew               | hebrew_general_ci   |      1 |
| hp8      | HP West European                | hp8_english_ci      |      1 |
| keybcs2  | DOS Kamenicky Czech-Slovak      | keybcs2_general_ci  |      1 |
| koi8r    | KOI8-R Relcom Russian           | koi8r_general_ci    |      1 |
| koi8u    | KOI8-U Ukrainian                | koi8u_general_ci    |      1 |
| latin1   | cp1252 West European            | latin1_swedish_ci   |      1 |
| latin2   | ISO 8859-2 Central European     | latin2_general_ci   |      1 |
| latin5   | ISO 8859-9 Turkish              | latin5_turkish_ci   |      1 |
| latin7   | ISO 8859-13 Baltic              | latin7_general_ci   |      1 |
| macce    | Mac Central European            | macce_general_ci    |      1 |
| macroman | Mac West European               | macroman_general_ci |      1 |
| sjis     | Shift-JIS Japanese              | sjis_japanese_ci    |      2 |
| swe7     | 7bit Swedish                    | swe7_swedish_ci     |      1 |
| tis620   | TIS620 Thai                     | tis620_thai_ci      |      1 |
| ucs2     | UCS-2 Unicode                   | ucs2_general_ci     |      2 |
| ujis     | EUC-JP Japanese                 | ujis_japanese_ci    |      3 |
| utf16    | UTF-16 Unicode                  | utf16_general_ci    |      4 |
| utf16le  | UTF-16LE Unicode                | utf16le_general_ci  |      4 |
| utf32    | UTF-32 Unicode                  | utf32_general_ci    |      4 |
| utf8mb3  | UTF-8 Unicode                   | utf8mb3_general_ci  |      3 |
| utf8mb4  | UTF-8 Unicode                   | utf8mb4_0900_ai_ci  |      4 |
+----------+---------------------------------+---------------------+--------+
41 rows in set (0.00 sec)

mysql>

以下是一个建表的SQL语句

mysql 复制代码

CREATE TABLE test_student (
 `id` bigint NOT NULL AUTO_INCREMENT,
 `sn` char(10) NOT NULL,
 `name` varchar(50) NOT NULL,
 `age` int NOT NULL,
 `mail` varchar(100) NOT NULL,
 `remark` varchar(255) NULL,
 PRIMARY KEY (`id`)
);

比如我插入一行数据，char，int类型的值的长达大小是固定的，但是varchar这种的变长字段存储的值的长度是不固定的，就需要存储起来，便于在真实数据区根据列的长度进行列和列之间的分割。

总结：

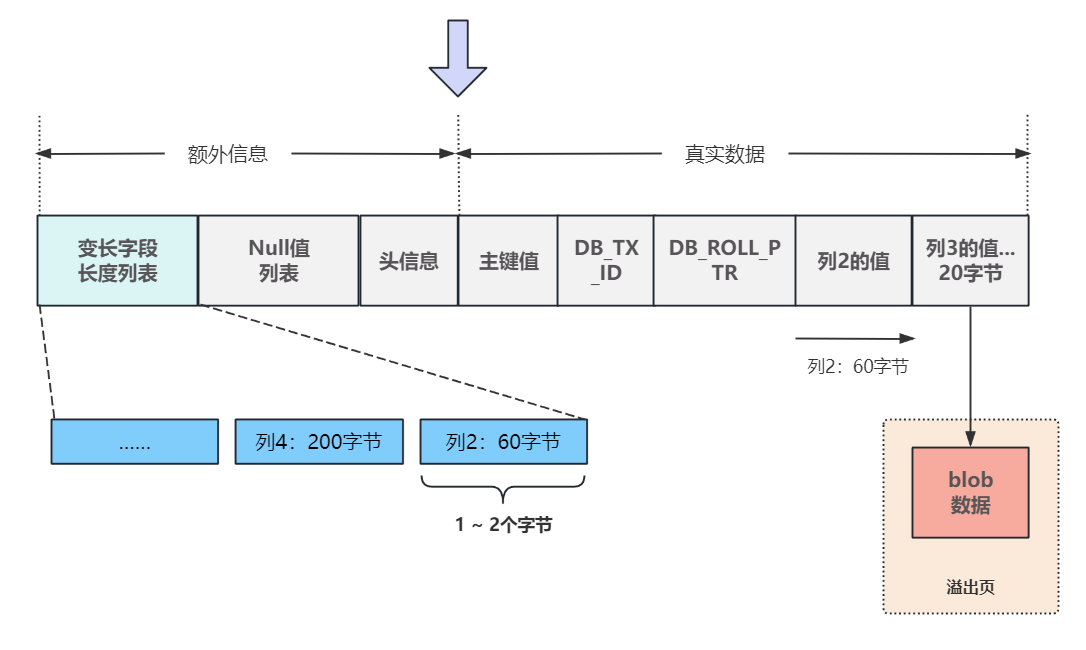

行结构的最左侧是变长字段列表，也叫可变字段长度列表，在这个列表中记录了数据行中所有变长字段的实际长度，这样做的目的，是为了在真实数据区域，可以根据列的长度进行列与列之间的分割；

需要记录的变长字段类型常见的有varchar、varbinary、text、blob，以及当使用了例如utf-8、gbk等变长字符集的char类型，当char类型的字节数可能超过768个字节时，比如使用utf8mb4字符集时定义了char(255)，这个字段的最大字节数是4*255=1020

每个变长字段分配1 ~ 2个字节来存放这些字段的真实大小，放置顺序也是按表中字段的顺序从右至左逆序排列；

例子：

mysql 复制代码

mysql> CREATE TABLE test_varchar (
    ->  `id` bigint NOT NULL AUTO_INCREMENT,
    ->  `name` varchar(20000) NULL,
    ->  PRIMARY KEY (`id`)
    -> );
ERROR 1074 (42000): Column length too big for column 'name' (max = 16383); use BLOB or TEXT instead
mysql>

2个字节最大可以表示65535个字节，按照最大长度字符串，比如 utf8mb4，一个字符占用最多4个字节计算，2个字节最多可以表示65535/4=16383个字符，列数据类型varchar的长度上限16383就是根据这个计算来的；

需要特别说明的是，如果text、blob存储的内容过大，一个页已经不够放了，就会把这个列放入一个叫"溢出页"的独立空间中，在这个数据行对应的真实数据处，只使用20个字节来标记这个溢出页的位置信息

4.6.1 如何记录变长字段的实际长度？

不同的字符集在处理字符对应的最大字节长度不同，比如 ascii 最大1个字节， utf8mb3 最大3个字节， utf8mb4 最大4个字节，如下所示：

mysql 复制代码

+----------+---------------------------------+---------------------+--------+
| Charset  | Description                     | Default collation   | Maxlen |
+----------+---------------------------------+---------------------+--------+
| ascii    | US ASCII                        | ascii_general_ci    | 1      |
| utf8mb3  | UTF-8 Unicode                   | utf8mb3_general_ci  | 3      |
| utf8mb4  | UTF-8 Unicode                   | utf8mb4_0900_ai_ci  | 4      |
+----------+---------------------------------+---------------------+--------+

utf8mb4最多用4个字节表示一个字符

英文只占一个字节

大部分的中文占3个字节

复杂的符号与emoji表情占4个字节

当使用varchar( M )指定一个字段的最大字符数时，该字段真实使用的字节数与建表时指定的字符集有关，如果指定的字符集单个字符最大占 W 个字节，从理论上讲，该列最多使用的字节数 M * W ，如果 M * W <= 255 则用一个字节记录这个变长字段的长度就足够了

如果 M * W > 255 可能分为两种情况，假设当前变长字段实现占用了 L 个字节：

L <= 127 用一个字节表示长度

L > 127 用两个字节表示长度

4.6.2 读取长度时如何处理粘包问题？

即在读取变长字段长度时，如何确定读取一个字节还是两个字节？

我们插入一行数据，多个变长类型数据一起来的时候，计算机如何分辨哪个数据长度对应哪个呢？

例如：我有两个变长类型：email和id，前后者大小都可能是1-2字节。计算机总不能按固定的字节数去读取吧。

在任何时候都是先读一个字节，然后判断这个字节的高位是否为0，如果是0则表示当前用一个字节表示长度，如果是1则表示当前用两个字节表示长度

为1时再读一个字节，然后合并在一起进行解析得到该字段真实的使用的字节数，而且第二个BIT位表示是否使用溢出页默认数据页大小为16KB，数据页中一个数据行的大小最大为8KB

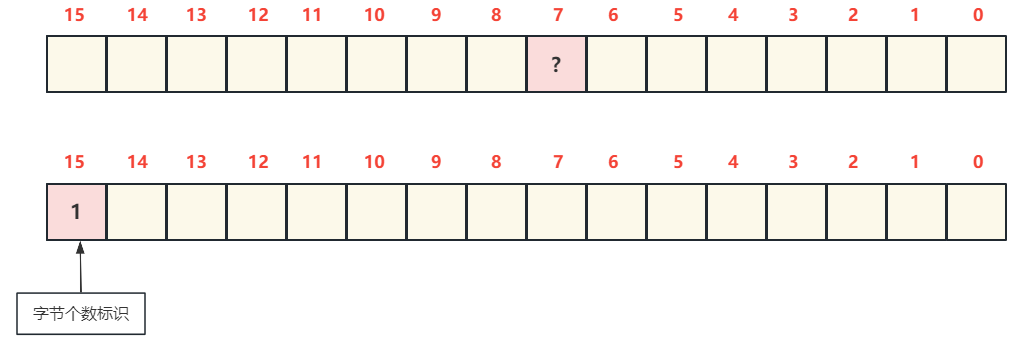

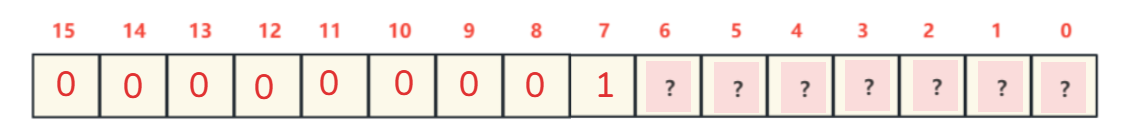

上面的描述可能不如下面的图直观，可以看一下下面的图：

如果长度L<=127，那么换成二进制最大也才：0111 1111，这个字节的高位是0则表示当前用一个字节表示长度

如果长度L>127，那么换成二进制就是1开头的：1??? ????，我们用两个字节来存储，即使前面全为0，从一开始往后读取的值也不会变。

1??? ????=0000 0000 1??? ????

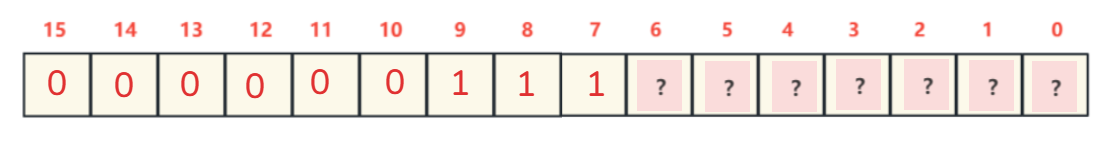

如果前面不为0，因为第7位是1，也可以连着读取数据：

0000 0011 1??? ????=1??? ????+256+512

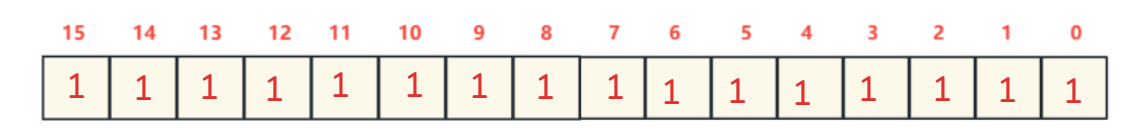

如果全为1，刚好是8KB大小：

所以才这么设计：

不过，如果是1000 0000到1111 1111那么多的那个字节不就浪费了吗？

确实，不过这个是必要的浪费，是结构性开销。

假如1000 0000到1111 1111，不存在前面的0000 0000，那么我们看一下下面的例子：

接收方字节流：[1000 0000] [0000 0101] [0100 0001]

A：[1000 0000] B：[0000 0101] [0100 0001]

A：[1000 0000] [0000 0101] B：[0100 0001]

你觉得应该是1还是2呢？
假如1000 0000到1111 1111，存在前面的0000 0000，那么我们看一下下面的例子：

接收方字节流：[0000 0000] [1000 0000] [0000 0101] [0100 0001]

A：[0000 0000] [1000 0000] B：[0000 0101] [0100 0001]

是不是很直观？
小结：

InnoDB支持四种行格式，分别是：

REDUNDANT 冗余格式

COMPACT 紧凑格式

DYNAMIC 动态格式(默认)

COMPRESSED 压缩格式

DYNAMIC 格式的数据行由两部分组成，分别是真实数据区和额外信息区

真实数据区存储的是真实数据，有三个隐藏字段分别是：

DB_ROW_ID 作为行的唯一标识

DB_TX_ID 事务ID字段

DB_ROLL_PTR 回滚指针字段

额外信息区从右向左分别为：

头信息

Null值列表

变长字段列表

4.7 其他的行格式与DYNAMIC有什么区别？

4.7.1 REDUNDANT 冗余格式

已被淘汰，之所以存在是为了与旧版本 MySQL 兼容，不建议使用，这里不再讨论。

4.7.2 COMPRESSED 压缩格式

行结构与 DYNAMIC 完全相同，只是会对数据进行压缩，以减少对空间的占用。

4.7.3 COMPACT 紧凑格式

在结构上与 DYNAMIC 相同，只是对超长字段的处理上有些区别，它不会把所有超长数据都放在溢出页中，而是会在本行中保留前768个字节的数据，多出的部分放在溢出页中，溢出页的地址额外用20个字节表示，那么在本行的列中就会占用768+20个字节。
