Flink的 Side Output侧输出和 ProcessFunction

Side Output侧输出

在Flink处理数据流时，常常会面临这样的情况：需要对一个数据源进行处理，该数据源包含不同类型的数据，我们需要将其分割处理。使用filter算子对数据源进行筛选分割会导致数据流的多次复制，从而造成不必要的性能浪费。为了解决这个问题，Flink引入了侧输出（Side Output）机制，该机制可以将数据流进行分割，而无需对流进行复制。使用侧输出时，用户可以通过定义输出标签（Output Tag）来标识不同的侧输出流。在处理数据流时，通过适当的操作符和条件，可以将特定类型的数据发送到相应的侧输出流。

侧输出适合Flink中流分割处理、异常数据处理、延迟数据处理场景**，例如常见的延迟数据处理场景中可以通过侧输出避免丢弃延迟到达的数据。关于Flink中延迟到达的数据在后续章节介绍。

案例：Flink读取Socket中通话数据，将成功和不成功的数据信息分别输出。

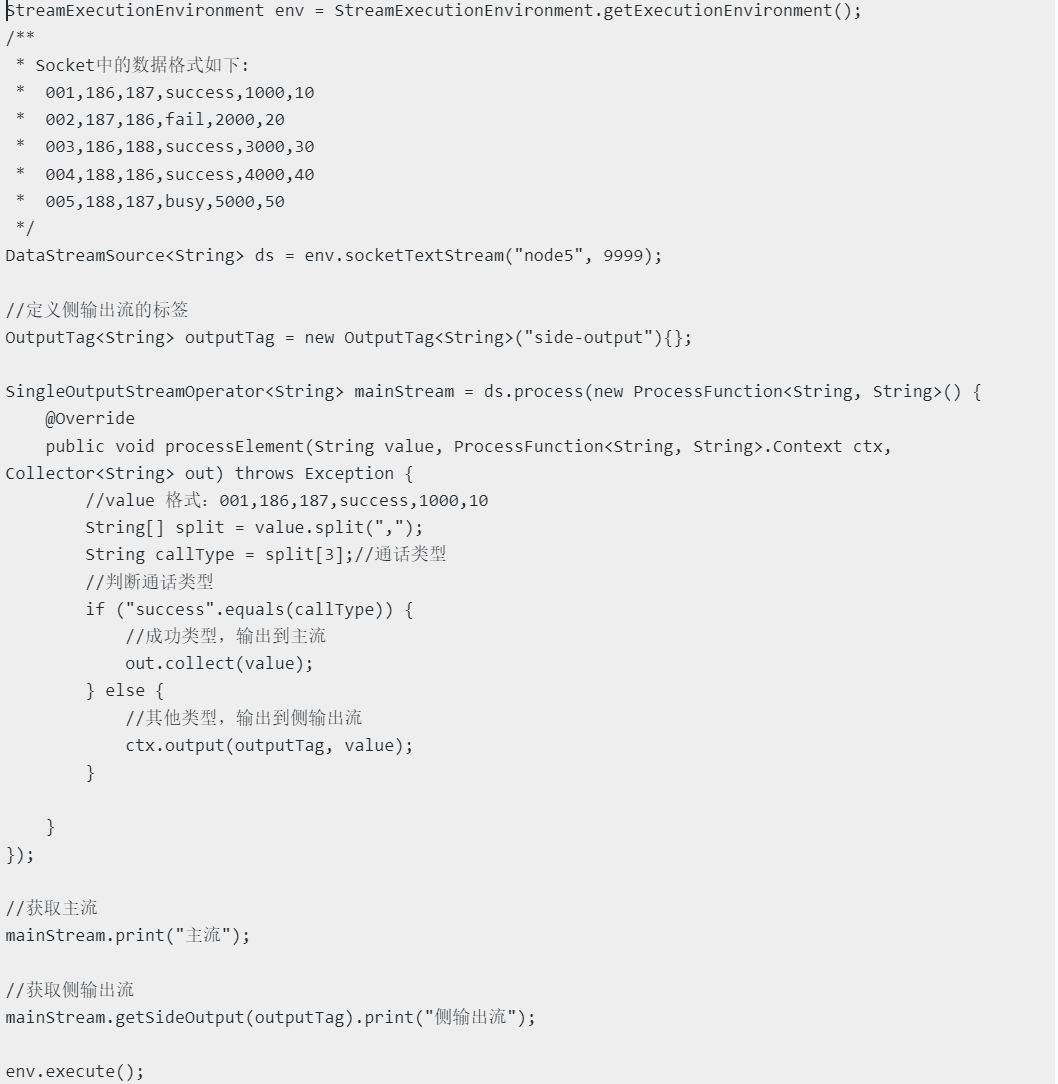

Java代码实现

ProcessFunction

Flink 的 ProcessFunction 是 DataStream API 中的一个重要组成部分，它允许用户为流数据定义自定义的处理逻辑。ProcessFunction 提供了一种强大的机制，用于低级别的流转换，并完全控制数据事件、状态和时间。 ProcessFunction 是一个抽象类，继承自 AbstractRichFunction富函数抽象类，并有两个泛型类型参数：I（输入）和 O（输出），表示输入和输出的数据类型，富函数类中拥有的方法ProcessFunction 中都可以使用。 ProcessFunction 中有两个核心方法，如下: • processElement() 方法这个方法用于处理每个元素，对于流中的每个元素，都会调用一次。它的参数包括输入数据值 value、上下文 ctx 和收集器 out。方法没有返回值，处理后的输出数据是通过收集器 out 定义的。 </> public void processElement(对象类型 value, ProcessFunction<对象类型, 返回对象类型,>.Context ctx, Collector<返回对象类型> out) throws Exception {

... ...

}

• ◦ value：表示当前流中正在处理的输入元素，类型与流中数据类型一致。 ◦ ctx：表示当前运行的上下文，可以获取当前的时间戳，并提供了定时服务（TimerService），用于查询时间和注册定时器，还可以将数据发送到侧输出流（side output）。 ◦ out：表示输出数据的收集器，使用 out.collect() 方法可以向下游发出一个数据。 • onTimer() 方法这个方法用于定义定时触发的操作，只有在注册的定时器触发时才会调用。定时器是通过 TimerService 注册的，相当于设定了一个闹钟，到达设定的时间就会触发。注册定时器方法如下： </> ctx.timerService().registerProcessingTimeTimer(定时器触发时间);

定时器触发后调用onTimer方法如下： </> public void onTimer(long timestamp, ProcessFunction<对象类型, 返回对象类型,>.OnTimerContext ctx, Collector<返回对象类型,> out) throws Exception {

... ...

}

onTimer() 方法有三个参数：时间戳（timestamp）、上下文（ctx）和收集器（out）。timestamp 是设定好的触发时间，通常与水位线（watermark）相关。方法中可以使用上下文和收集器执行相应的操作，包括使用定时服务（TimerService）和输出处理后的数据。总而言之，Flink 的 ProcessFunction 提供了强大的灵活性，可以实现各种自定义的业务逻辑，可以实现各种基本转换操作，如 flatMap、map 和 filter，通过获取上下文的方法还可以自定义状态进行聚合操作。同时，ProcessFunction 也支持定时触发操作，可以根据时间来分组数据，并在指定的时间触发计算和输出结果，实现窗口（window）的功能。案例：Flink读取Socket中通话数据，如果被叫手机连续5s呼叫失败生成告警信息。(注意：该案例涉及到状态编程，这里我们只需要了解状态意思即可，后续章节会详细讲解状态)

• Java代码实现

java 复制代码

StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
//必须设置checkpoint，否则数据不能正常写出到mysql
env.enableCheckpointing(5000);
/**
 * socket 中输入数据如下：
 * 001,186,187,fail,1000,10
 * 002,186,187,success,2000,20
 * 003,187,188,fail,3000,30
 * 004,187,188,fail,4000,40
 * 005,188,187,busy,5000,50
 */
SingleOutputStreamOperator<StationLog> ds = env.socketTextStream("node5", 9999)
        .map(one -> {
            String[] arr = one.split(",");
            return new StationLog(arr[0], arr[1], arr[2], arr[3], Long.valueOf(arr[4]), Long.valueOf(arr[5]));
        });


//按照被叫号码分组
KeyedStream<StationLog, String> keyedStream = ds.keyBy(stationLog -> stationLog.getCallIn());

//使用ProcessFunction实现通话时长超过5秒的告警
keyedStream.process(new KeyedProcessFunction<String, StationLog, String>() {
    //使用状态记录上一次通话时间
    ValueState<Long> timeState = null;

    //在open方法中初始化记录时间的状态
    @Override
    public void open(Configuration parameters) throws Exception {
        ValueStateDescriptor<Long> time = new ValueStateDescriptor<>("time", Long.class);
        timeState = getRuntimeContext().getState(time);
    }

    //每来一条数据，调用一次
    @Override
    public void processElement(StationLog value, KeyedProcessFunction<String, StationLog, String>.Context ctx, Collector<String> out) throws Exception {
        //从状态中获取上次状态存储时间
        Long time = timeState.value();
        //如果时间为null，说明是第一条数据，注册定时器
        if("fail".equals(value.callType) && time == null){
            //获取当前时间
            long nowTime = ctx.timerService().currentProcessingTime();
            //注册定时器，5秒后触发
            long onTime = nowTime + 5000;
            ctx.timerService().registerProcessingTimeTimer(onTime);
            //更新状态
            timeState.update(onTime);
        }

        // 表示有呼叫成功了，可以取消触发器
        if (!value.callType.equals("fail") && time != null) {
            ctx.timerService().deleteProcessingTimeTimer(time);
            timeState.clear();
        }

    }

    //定时器触发时调用,执行触发器，发出告警
    @Override
    public void onTimer(long timestamp, KeyedProcessFunction<String, StationLog, String>.OnTimerContext ctx, Collector<String> out) throws Exception {
        out.collect("触发时间:" + timestamp + " 被叫手机号：" + ctx.getCurrentKey() +" 连续5秒呼叫失败！");
        //清空时间状态
        timeState.clear();
    }
}).print();

env.execute();

Scala代码实现

java 复制代码

val env: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
//导入隐式转换
import org.apache.flink.streaming.api.scala._
//必须设置checkpoint，否则数据不能写入mysql
env.enableCheckpointing(5000)

/**
 * Socket中输入数据如下：
 * 001,186,187,fail,1000,10
 * 002,186,187,success,2000,20
 * 003,187,188,fail,3000,30
 * 004,187,188,fail,4000,40
 */
val ds: DataStream[StationLog] = env.socketTextStream("node5", 9999)
  .map(line => {
    val arr: Array[String] = line.split(",")
    StationLog(arr(0).trim, arr(1).trim, arr(2).trim, arr(3).trim, arr(4).trim.toLong, arr(5).trim.toLong)
  })

//设置 被叫号码为key
ds.keyBy(_.callIn).process(new KeyedProcessFunction[String,StationLog,String] {
  //定义一个状态，记录上次通话时间
  lazy val timeState = getRuntimeContext.getState(new ValueStateDescriptor[Long]("time", classOf[Long]))


  //每条数据都会调用一次
  override def processElement(value: StationLog, ctx: KeyedProcessFunction[String, StationLog, String]#Context, out: Collector[String]): Unit = {
    //获取当前key对应的状态
    val time: Long = timeState.value()

    //如果该被叫手机号呼叫状态是fail且time为0，说明是第一条数据，注册定时器
    if("fail".equals(value.callType) && time == 0){
      //获取当前时间
      val nowTime: Long = ctx.timerService().currentProcessingTime()
      //触发定时器时间为当前时间+5s
      val onTime = nowTime + 5000

      //注册定时器
      ctx.timerService().registerProcessingTimeTimer(onTime)

      //更新定时器
      timeState.update(onTime)
    }

    //如果该被叫手机号呼叫状态不是fail且time不为0，表示有呼叫成功了，可以取消触发器
    if(!value.callType.equals("fail") &&  time!=0){
      //删除定时器
      ctx.timerService().deleteProcessingTimeTimer(time)
      //清空时间状态
      timeState.clear()
    }
  }

  override def onTimer(timestamp: Long, ctx: KeyedProcessFunction[String, StationLog, String]#OnTimerContext, out: Collector[String]): Unit = {
    //定时器触发时，说明该被叫手机号连续5s呼叫失败，输出告警信息
    out.collect("触发时间:" + timestamp + " 被叫手机号：" + ctx.getCurrentKey + " 连续5秒呼叫失败！")
    //清空时间状态
    timeState.clear()

  }
}).print()
env.execute()
