使用matlab官网的skills调用claude-待完成

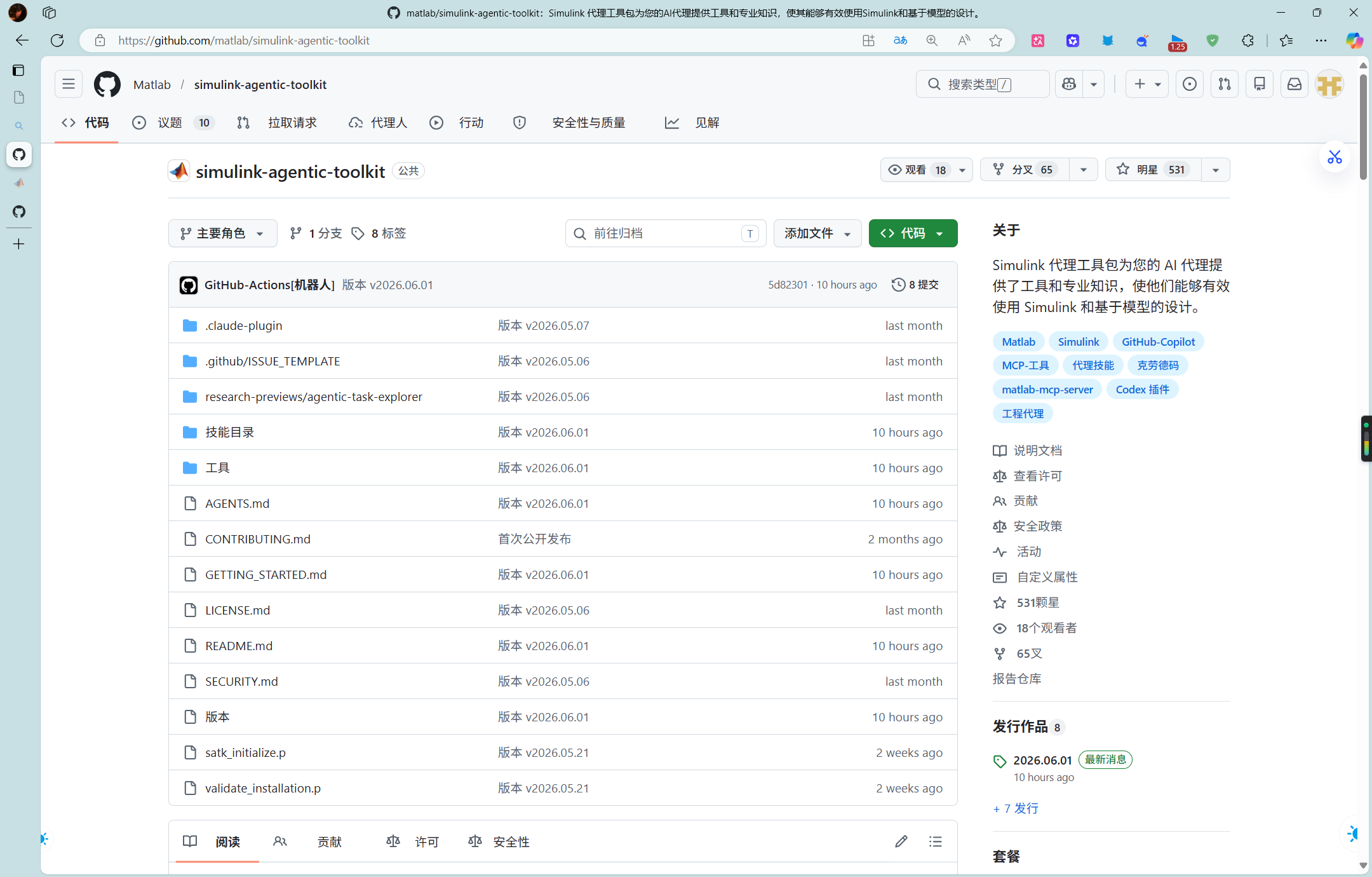

matlab/simulink-agentic-toolkit：Simulink 代理工具包为您的AI代理提供工具和专业知识，使其能够有效使用Simulink和基于模型的设计。

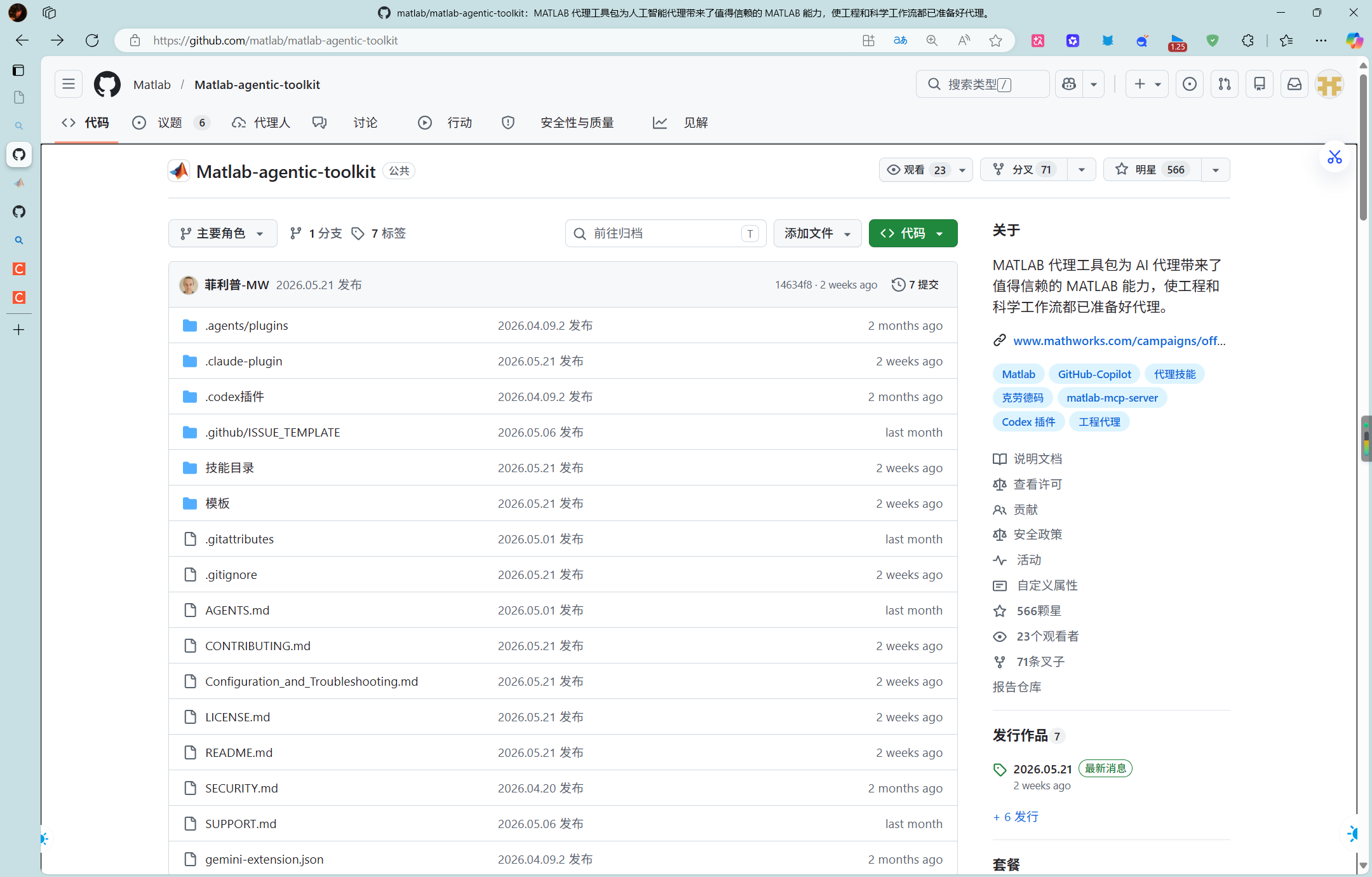

matlab/matlab-agentic-toolkit：MATLAB 代理工具包为人工智能代理带来了值得信赖的 MATLAB 能力，使工程和科学工作流都已准备好代理。

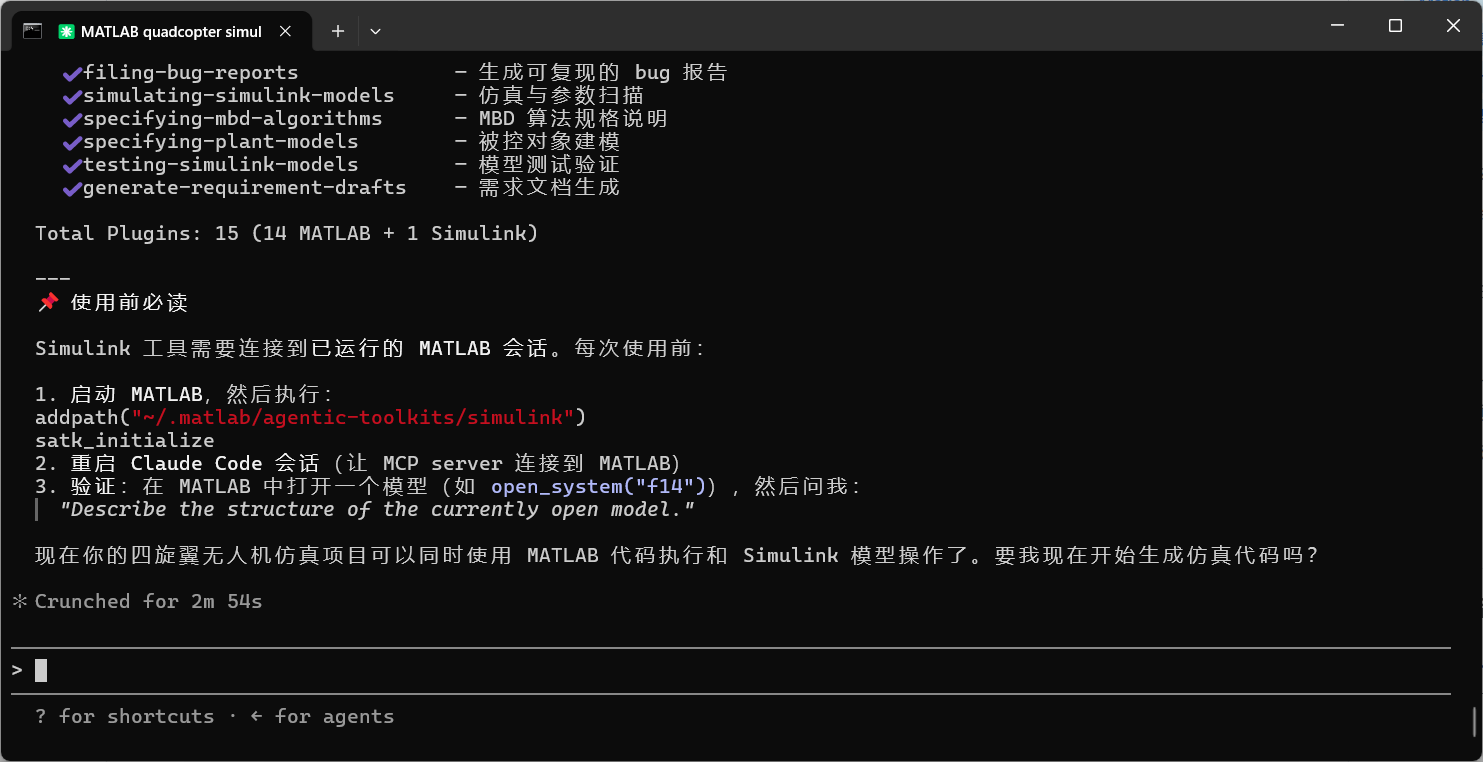

claude安装结果

调用命令：

📌 使用前必读

Simulink 工具需要连接到已运行的 MATLAB 会话。每次使用前：

1. 启动 MATLAB，然后执行：

addpath("~/.matlab/agentic-toolkits/simulink")

satk_initialize

2. 重启 Claude Code 会话（让 MCP server 连接到 MATLAB）

3. 验证：在 MATLAB 中打开一个模型（如 open_system("f14")），然后问我：

▎ "Describe the structure of the currently open model."
注意下以上路径要换成你使用的具体位置，如果不知道也可以让claude查找
贴上我的路径给大家做个参考

在 MATLAB 命令行中执行：

addpath('C:\Users\29785\matlab-agentic-toolkit\simulink-agentic-toolkit')

satk_initialize
matlab输出指令如下

>> test1

Simulink Agentic Toolkit - Installation Check

===============================================

Prerequisites

✓ MATLAB 24.2.0.3212159 (R2024b) Update 9

✓ Simulink installed and licensed

MATLAB Environment

✓ All 7 tool entry points on path

✓ Package resolution correct (+sage, +mbd inside SATK)

MCP Server

✓ matlab-mcp-core-server.exe found: C:\Users\29785\.matlab\agentic-toolkits\bin\matlab-mcp-core-server.exe

MCP Connectivity

✓ shareMATLABSession available (MATLAB-side MCP components installed)

✓ MATLAB connector running (port 31515)

===============================================

Result: PASS

>>

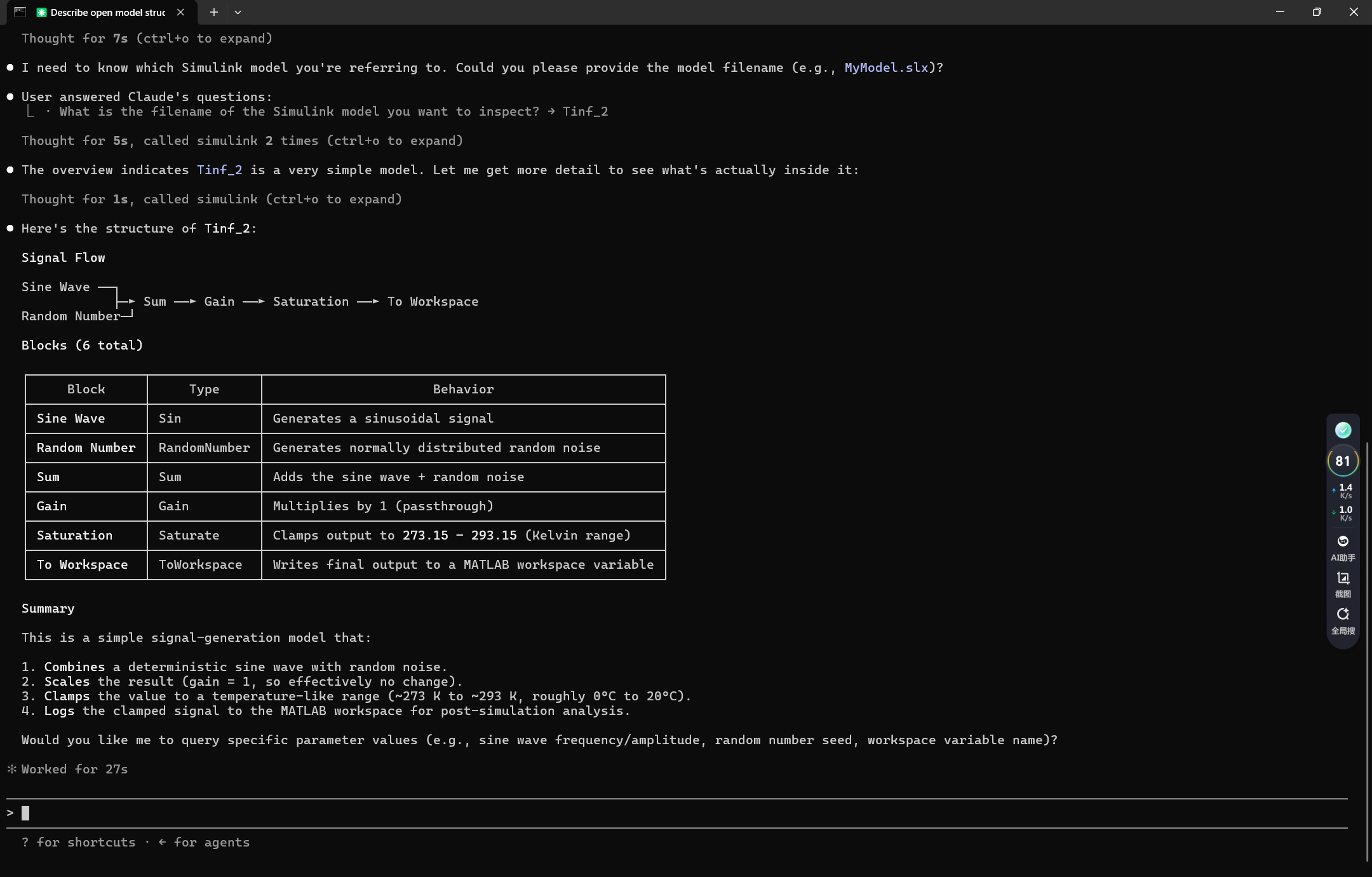

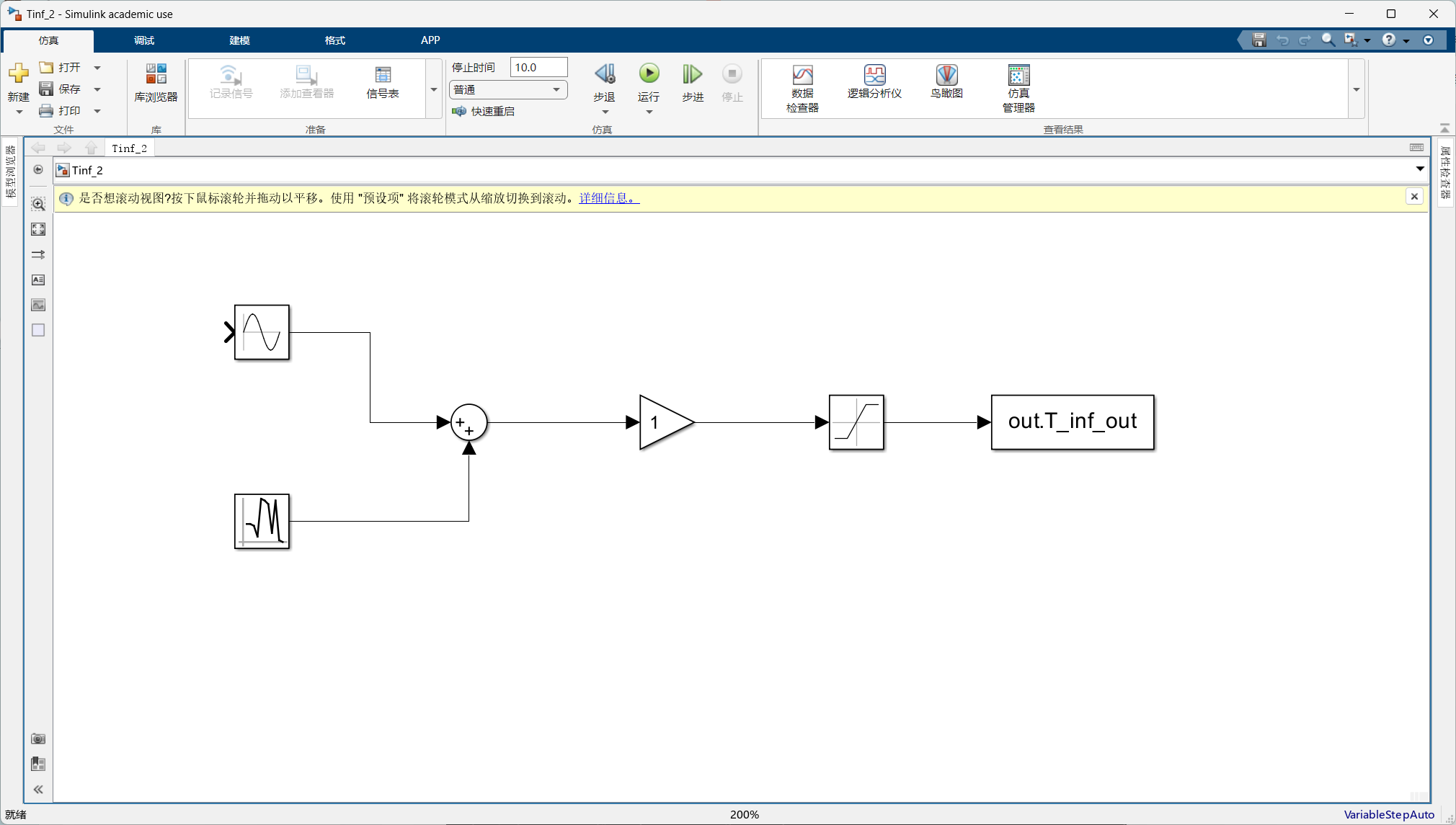

我打开了simulink的一个文件

"Describe the structure of the currently open model." named:Tinf_2.slx

询问cluade结果如下：

我当前的任务是制作simulink模型

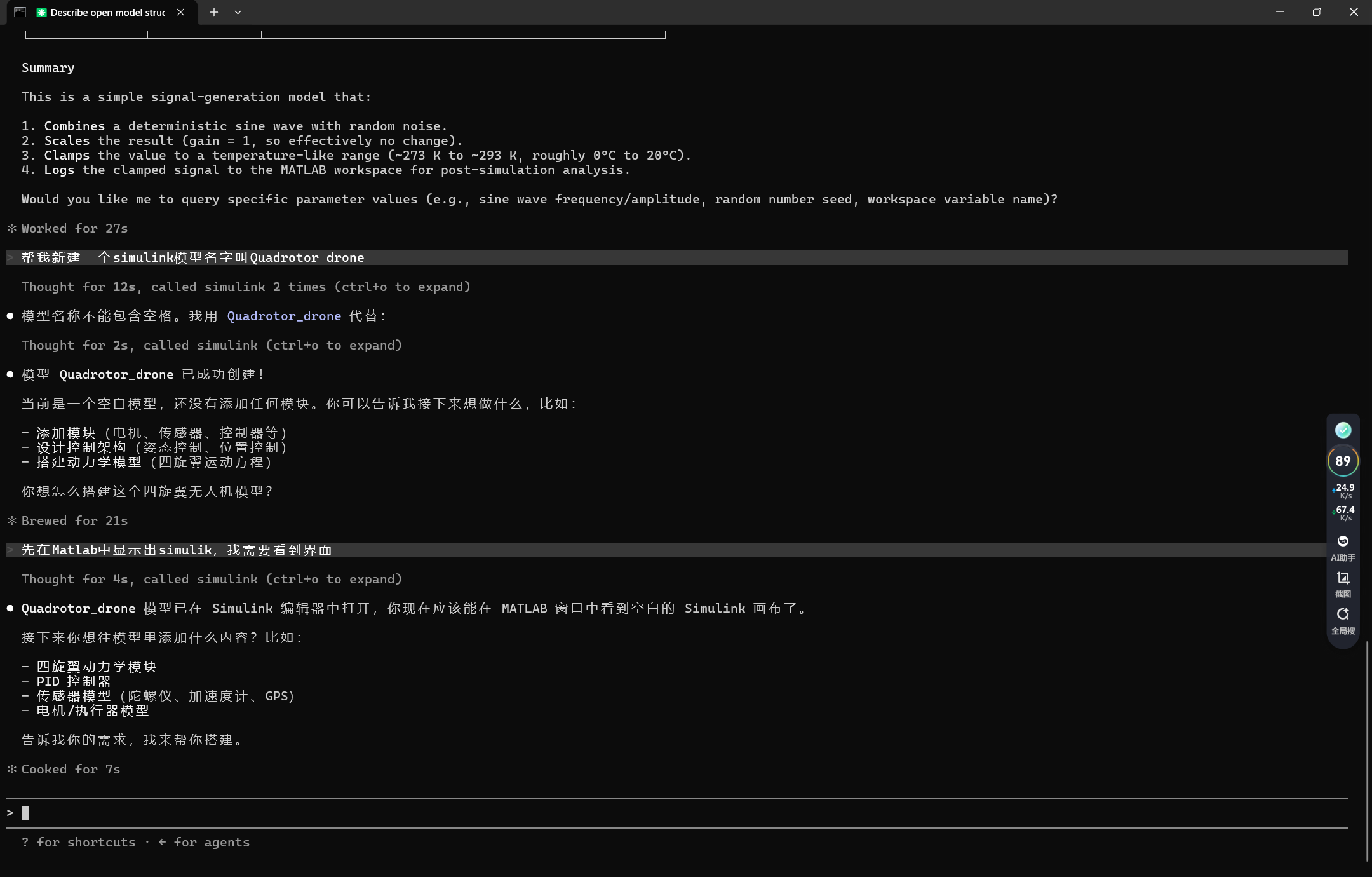

指令如下：帮我新建一个simulink模型名字叫Quadrotor_drone

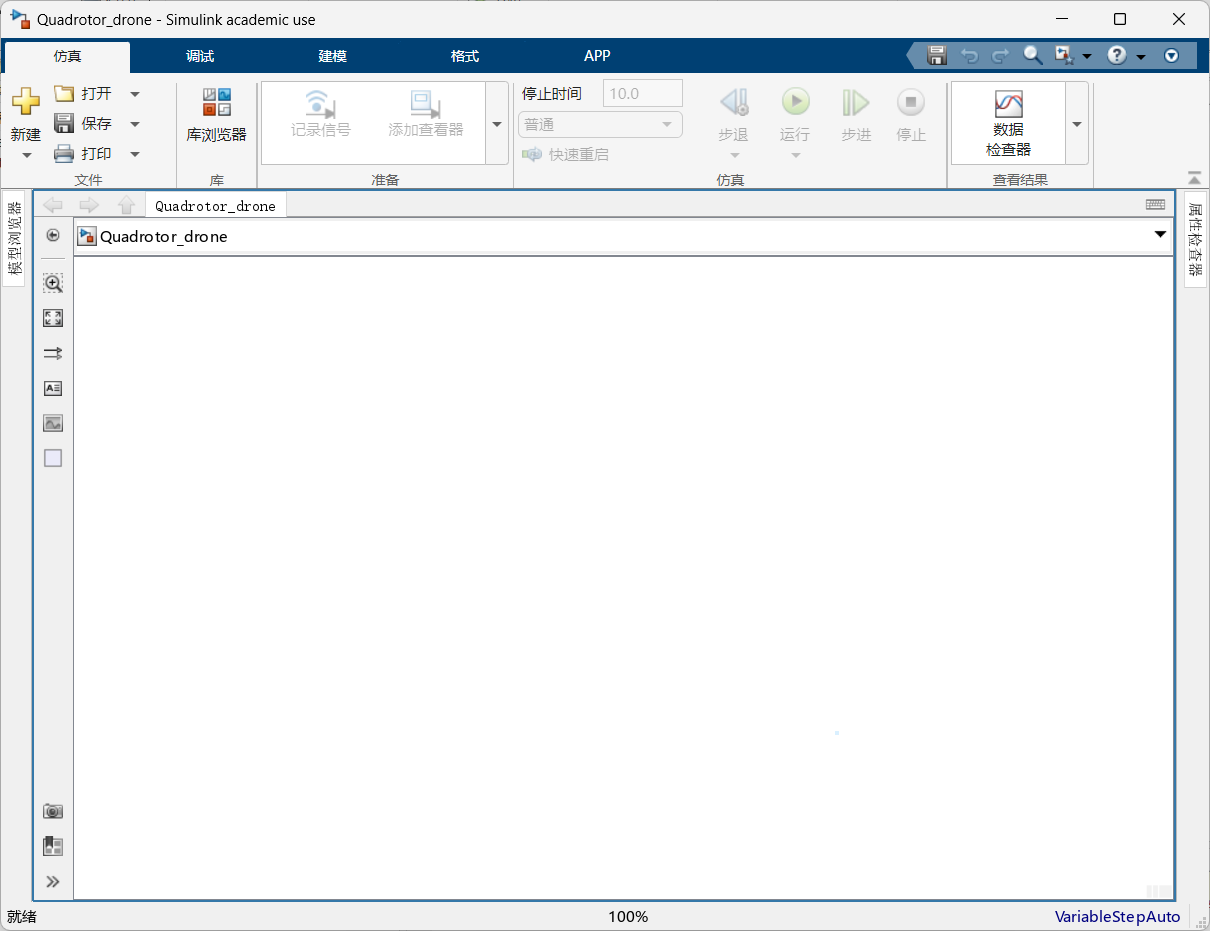

先在Matlab中显示出simulik，我需要看到界面

传感器模型代码完成。设置互补滤波器代码：

Thought for 3s, called simulink 2 times (ctrl+o to expand)

● 所有核心函数代码完成。现在重新连接 Controller 的第二个输入，并搭建 Mixer 子系统：

Thought for 2s, called simulink 2 times (ctrl+o to expand)

● Controller 连接完成。搭建 Mixer 子系统：

Thought for 2s, called simulink 2 times (ctrl+o to expand)

● Mixer 子系统创建完成。设置电机分配代码：

Thought for 3s, called simulink 2 times (ctrl+o to expand)

● 所有模块代码设置完成。现在重新连接顶层子系统：

● Calling simulink... (ctrl+o to expand)

Thought for 3s, called simulink 2 times (ctrl+o to expand)

● 所有连接完成！现在配置仿真参数：

Thought for 1s, called simulink (ctrl+o to expand)

● 仿真参数配置完成。更新任务状态并验证模型结构：

Thought for 3s (ctrl+o to expand)

Thought for 3s (ctrl+o to expand)

Thought for 1s (ctrl+o to expand)

Thought for 3s (ctrl+o to expand)

Thought for 2s (ctrl+o to expand)

Thought for 2s, called MCP (ctrl+o to expand)

● 所有任务完成。验证模型最终结构：

Thought for 3s, called simulink 2 times (ctrl+o to expand)

● 模型结构验证通过！保存模型：

Thought for 2s, called simulink (ctrl+o to expand)

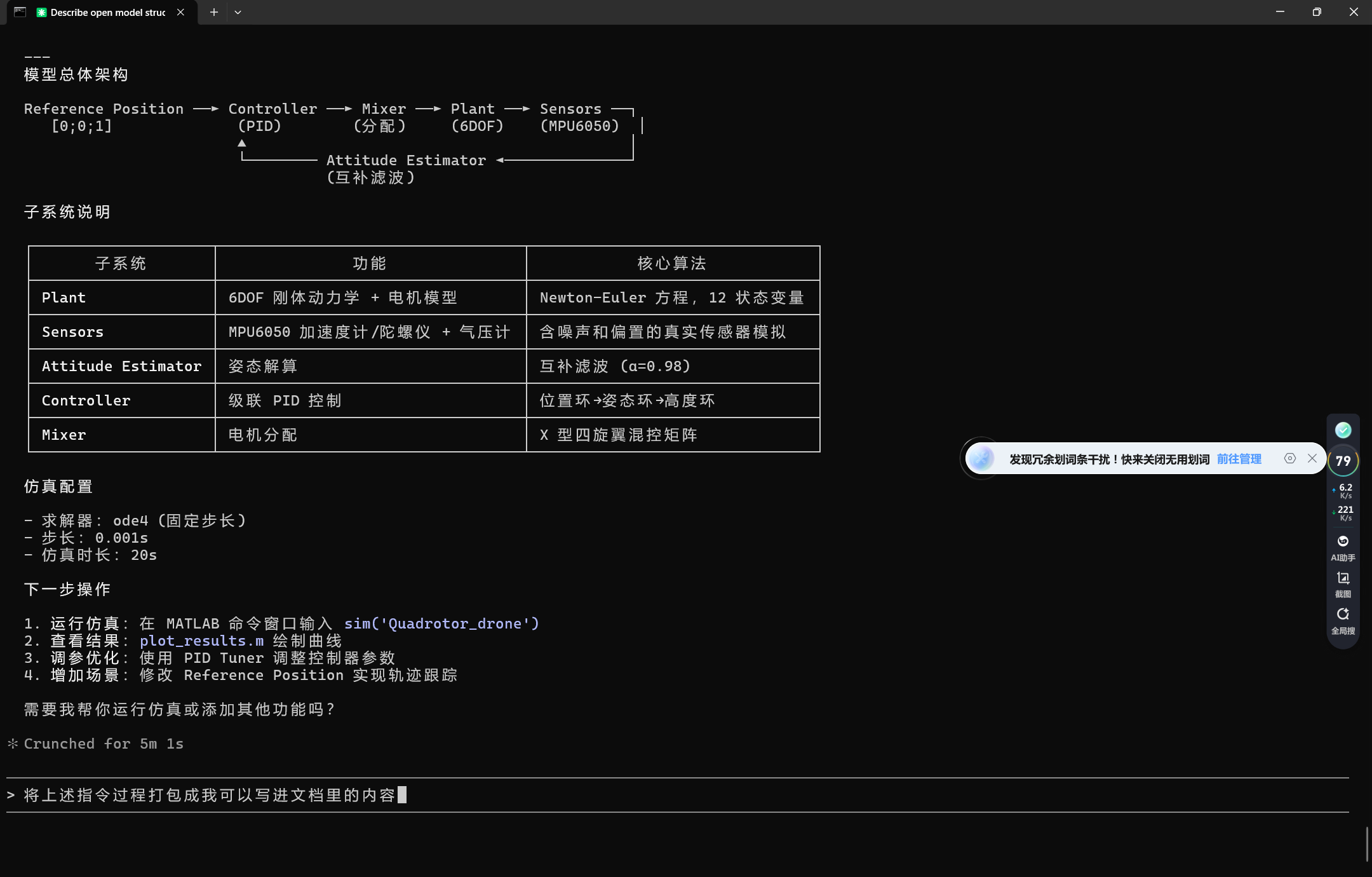

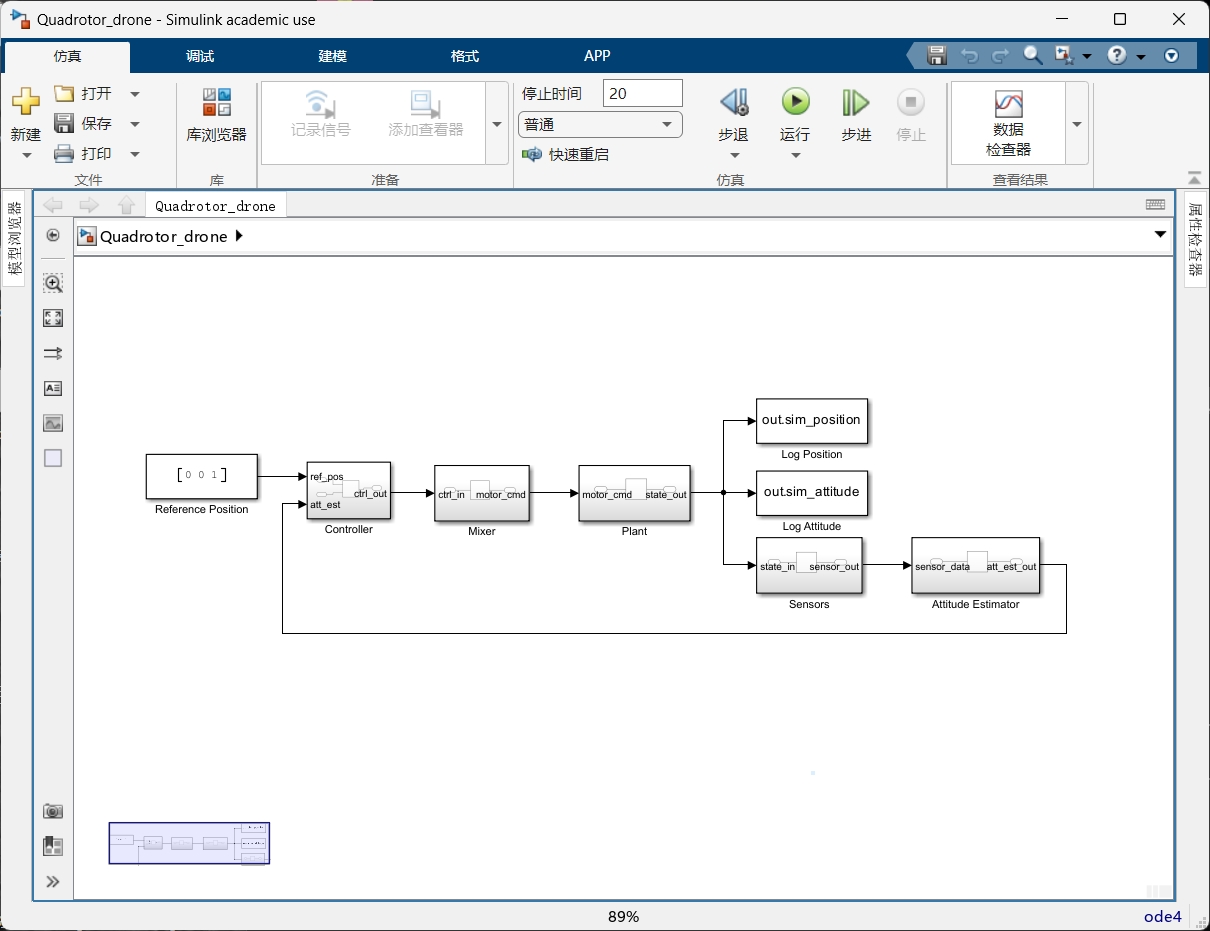

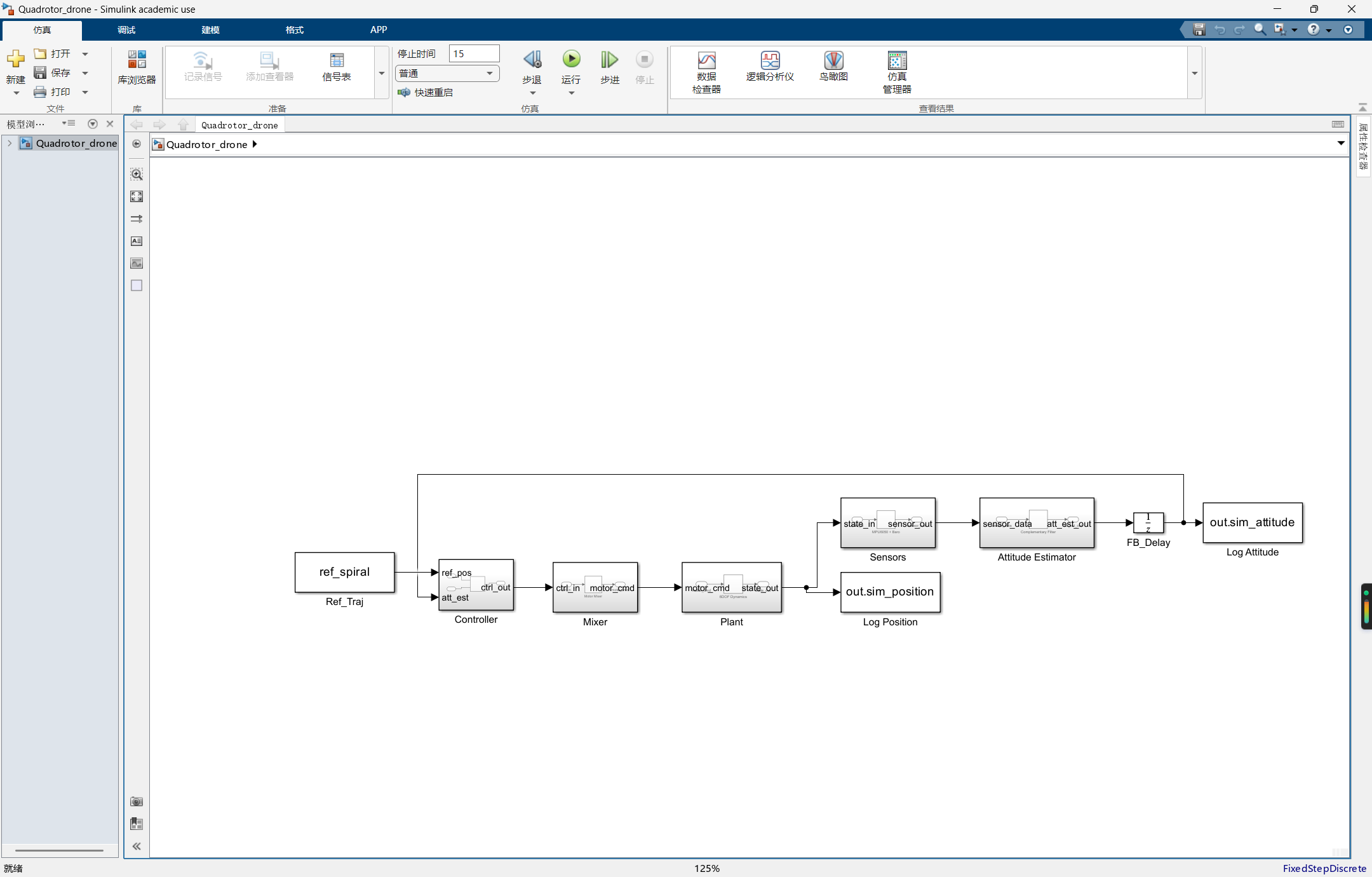

● Quadrotor_drone 四旋翼无人机仿真模型已搭建完成！

---

模型总体架构

Reference Position ──► Controller ──► Mixer ──► Plant ──► Sensors ──┐

0;0;1 (PID) (分配) (6DOF) (MPU6050) │

▲ │

└──────── Attitude Estimator ◄──────────────┘

(互补滤波)

子系统说明

┌────────────────────┬──────────────────────────────────┬────────────────────────────────┐

│ 子系统 │ 功能 │ 核心算法 │

├────────────────────┼──────────────────────────────────┼────────────────────────────────┤

│ Plant │ 6DOF 刚体动力学 + 电机模型 │ Newton-Euler 方程，12 状态变量 │

├────────────────────┼──────────────────────────────────┼────────────────────────────────┤

│ Sensors │ MPU6050 加速度计/陀螺仪 + 气压计 │ 含噪声和偏置的真实传感器模拟 │

● 所有任务完成。验证模型最终结构：

Thought for 3s, called simulink 2 times (ctrl+o to expand)

● 模型结构验证通过！保存模型：

Thought for 2s, called simulink (ctrl+o to expand)

● Quadrotor_drone 四旋翼无人机仿真模型已搭建完成！

---

模型总体架构

Reference Position ──► Controller ──► Mixer ──► Plant ──► Sensors ──┐

0;0;1 (PID) (分配) (6DOF) (MPU6050) │

▲ │

└──────── Attitude Estimator ◄──────────────┘

(互补滤波)

子系统说明

┌────────────────────┬──────────────────────────────────┬────────────────────────────────┐

│ 子系统 │ 功能 │ 核心算法 │

├────────────────────┼──────────────────────────────────┼────────────────────────────────┤

│ Plant │ 6DOF 刚体动力学 + 电机模型 │ Newton-Euler 方程，12 状态变量 │

├────────────────────┼──────────────────────────────────┼────────────────────────────────┤

│ Sensors │ MPU6050 加速度计/陀螺仪 + 气压计 │ 含噪声和偏置的真实传感器模拟 │

├────────────────────┼──────────────────────────────────┼────────────────────────────────┤

│ Attitude Estimator │ 姿态解算 │ 互补滤波 (α=0.98) │

├────────────────────┼──────────────────────────────────┼────────────────────────────────┤

│ Controller │ 级联 PID 控制 │ 位置环→姿态环→高度环 │

├────────────────────┼──────────────────────────────────┼────────────────────────────────┤

│ Mixer │ 电机分配 │ X 型四旋翼混控矩阵 │

└────────────────────┴──────────────────────────────────┴────────────────────────────────┘

仿真配置

• 求解器：ode4 (固定步长)

• 步长：0.001s

• 仿真时长：20s

下一步操作

1. 运行仿真：在 MATLAB 命令窗口输入 sim('Quadrotor_drone')

2. 查看结果：plot_results.m 绘制曲线

3. 调参优化：使用 PID Tuner 调整控制器参数

4. 增加场景：修改 Reference Position 实现轨迹跟踪

全自动生成结果

第一次报错

=== 仿真 (已用时间: 13 秒) ===

错误:要串联的数组的维度不一致。

函数 'Sensors/MPU6050 + Baro' (#43.1277.1308)，行 41，列 14:

"acc_meas; gyro_meas; baro_alt"

启动诊断报告。

错误:数组元素 7 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Attitude Estimator/Complementary Filter' (#50.494.495)，行 18，列 24:

"7"

启动诊断报告。

错误:解析 'Quadrotor_drone/Attitude Estimator/Complementary Filter' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Attitude Estimator/Complementary Filter' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.746.747)，行 23，列 36:

"2"

启动诊断报告。

错误:数组元素 3 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.764.765)，行 23，列 54:

"3"

启动诊断报告。

错误:数组元素 4 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.782.783)，行 24，列 15:

"4"

启动诊断报告。

错误:解析 'Quadrotor_drone/Controller/Cascade PID' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Controller/Cascade PID' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Mixer/Motor Mixer' (#65.342.343)，行 14，列 14:

"2"

启动诊断报告。

错误:数组元素 3 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Mixer/Motor Mixer' (#65.374.375)，行 15，列 14:

"3"

启动诊断报告。

错误:数组元素 4 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Mixer/Motor Mixer' (#65.407.408)，行 16，列 14:

"4"

启动诊断报告。

错误:解析 'Quadrotor_drone/Mixer/Motor Mixer' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Mixer/Motor Mixer' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:Simulink 没有足够的信息来确定此模块的输出大小。如果您认为以下错误不准确，请尝试指定模块输入的类型和/或模块输出的大小。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Plant/6DOF Dynamics' (#36.729.730)，行 30，列 20:

"2"

启动诊断报告。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Plant/6DOF Dynamics' (#36.781.782)，行 31，列 27:

"2"

启动诊断报告。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Plant/6DOF Dynamics' (#36.851.852)，行 32，列 52:

"2"

启动诊断报告。

错误:解析 'Quadrotor_drone/Plant/6DOF Dynamics' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Plant/6DOF Dynamics' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:Simulink 没有足够的信息来确定此模块的输出大小。如果您认为以下错误不准确，请尝试指定模块输入的类型和/或模块输出的大小。

错误:要串联的数组的维度不一致。

函数 'Sensors/MPU6050 + Baro' (#43.1277.1308)，行 41，列 14:

"acc_meas; gyro_meas; baro_alt"

启动诊断报告。

错误:解析 'Quadrotor_drone/Sensors/MPU6050 + Baro' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Sensors/MPU6050 + Baro' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.746.747)，行 23，列 36:

"2"

启动诊断报告。

错误:数组元素 3 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.764.765)，行 23，列 54:

"3"

启动诊断报告。

错误:数组元素 4 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.782.783)，行 24，列 15:

"4"

启动诊断报告。

错误:解析 'Quadrotor_drone/Controller/Cascade PID' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Controller/Cascade PID' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Controller/Cascade PID' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

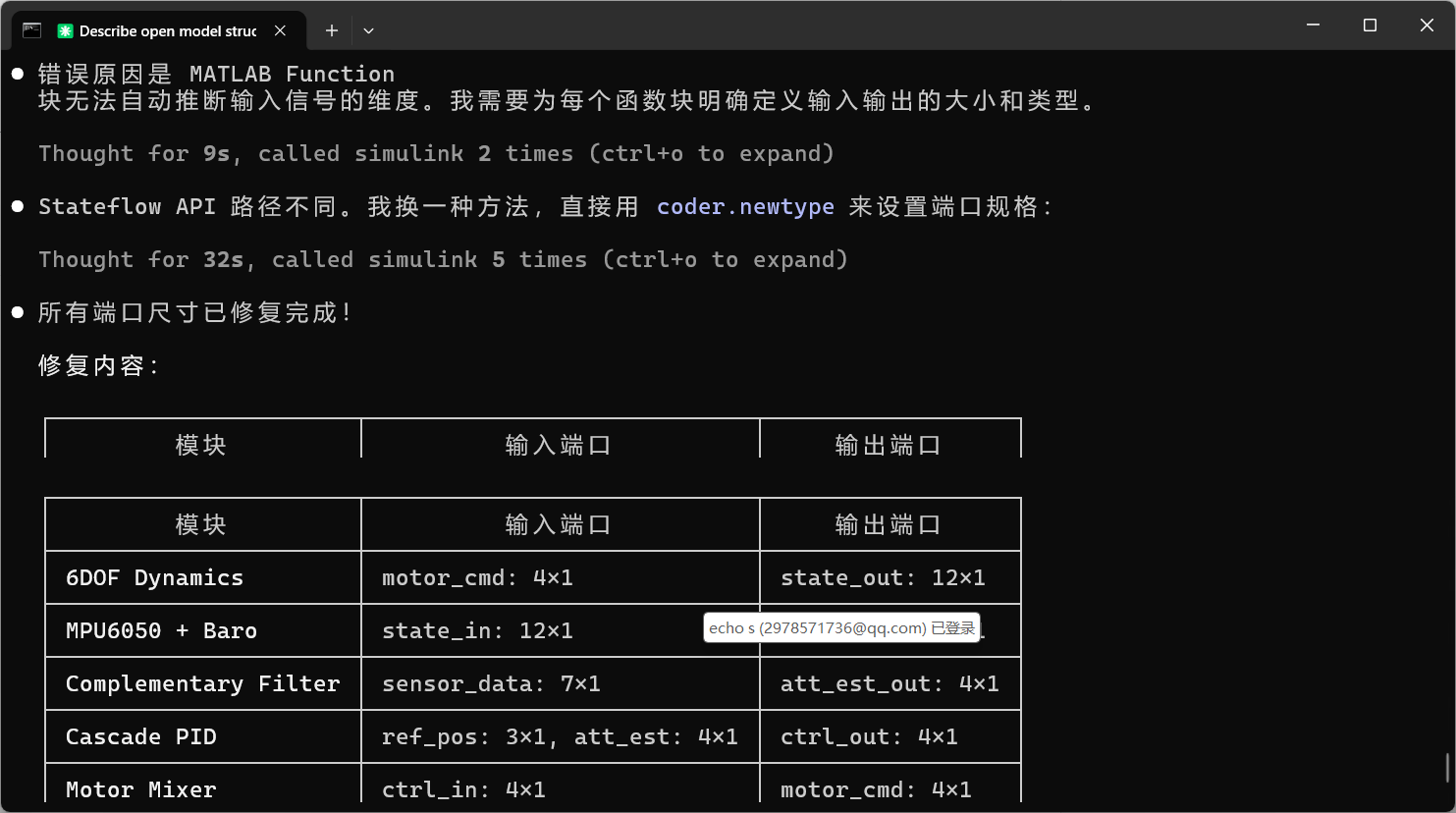

第一次修复结果

错误原因是 MATLAB Function

块无法自动推断输入信号的维度。我需要为每个函数块明确定义输入输出的大小和类型。

Thought for 9s, called simulink 2 times (ctrl+o to expand)

● Stateflow API 路径不同。我换一种方法，直接用 coder.newtype 来设置端口规格：

Thought for 32s, called simulink 5 times (ctrl+o to expand)

第二次报错

=== 仿真 (已用时间: 13 秒) ===

错误:要串联的数组的维度不一致。

函数 'Sensors/MPU6050 + Baro' (#43.1277.1308)，行 41，列 14:

"acc_meas; gyro_meas; baro_alt"

启动诊断报告。

错误:数组元素 7 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Attitude Estimator/Complementary Filter' (#50.494.495)，行 18，列 24:

"7"

启动诊断报告。

错误:解析 'Quadrotor_drone/Attitude Estimator/Complementary Filter' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Attitude Estimator/Complementary Filter' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.746.747)，行 23，列 36:

"2"

启动诊断报告。

错误:数组元素 3 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.764.765)，行 23，列 54:

"3"

启动诊断报告。

错误:数组元素 4 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.782.783)，行 24，列 15:

"4"

启动诊断报告。

错误:解析 'Quadrotor_drone/Controller/Cascade PID' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Controller/Cascade PID' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Mixer/Motor Mixer' (#65.342.343)，行 14，列 14:

"2"

启动诊断报告。

错误:数组元素 3 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Mixer/Motor Mixer' (#65.374.375)，行 15，列 14:

"3"

启动诊断报告。

错误:数组元素 4 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Mixer/Motor Mixer' (#65.407.408)，行 16，列 14:

"4"

启动诊断报告。

错误:解析 'Quadrotor_drone/Mixer/Motor Mixer' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Mixer/Motor Mixer' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:Simulink 没有足够的信息来确定此模块的输出大小。如果您认为以下错误不准确，请尝试指定模块输入的类型和/或模块输出的大小。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Plant/6DOF Dynamics' (#36.729.730)，行 30，列 20:

"2"

启动诊断报告。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Plant/6DOF Dynamics' (#36.781.782)，行 31，列 27:

"2"

启动诊断报告。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Plant/6DOF Dynamics' (#36.851.852)，行 32，列 52:

"2"

启动诊断报告。

错误:解析 'Quadrotor_drone/Plant/6DOF Dynamics' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Plant/6DOF Dynamics' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:Simulink 没有足够的信息来确定此模块的输出大小。如果您认为以下错误不准确，请尝试指定模块输入的类型和/或模块输出的大小。

错误:要串联的数组的维度不一致。

函数 'Sensors/MPU6050 + Baro' (#43.1277.1308)，行 41，列 14:

"acc_meas; gyro_meas; baro_alt"

启动诊断报告。

错误:解析 'Quadrotor_drone/Sensors/MPU6050 + Baro' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Sensors/MPU6050 + Baro' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:数组元素 2 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.746.747)，行 23，列 36:

"2"

启动诊断报告。

错误:数组元素 3 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.764.765)，行 23，列 54:

"3"

启动诊断报告。

错误:数组元素 4 超出边界。请修改索引表达式以访问范围 1-1 内的元素。

详细信息

函数 'Controller/Cascade PID' (#57.782.783)，行 24，列 15:

"4"

启动诊断报告。

错误:解析 'Quadrotor_drone/Controller/Cascade PID' 时出错。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Controller/Cascade PID' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

错误:由于模块体中的错误或基础分析的限制，Simulink 无法确定模块 'Quadrotor_drone/Controller/Cascade PID' 的输出大小和/或类型。错误可能不准确。请修复指示的错误，或显式指定所有模块输出的大小和/或类型。

=== 仿真 (已用时间: 12 秒) ===

错误:'Quadrotor_drone/Plant/6DOF Dynamics' 或它引用的模型包含在计算输出时更新持久变量或状态变量的模块，并且在代数环中不受支持。它位于包含以下模块的代数环中。

错误:'Quadrotor_drone/Sensors/MPU6050 + Baro' 或它引用的模型包含在计算输出时更新持久变量或状态变量的模块，并且在代数环中不受支持。它位于包含以下模块的代数环中。

错误:'Quadrotor_drone/Attitude Estimator/Complementary Filter' 或它引用的模型包含在计算输出时更新持久变量或状态变量的模块，并且在代数环中不受支持。它位于包含以下模块的代数环中。

错误:'Quadrotor_drone/Controller/Cascade PID' 或它引用的模型包含在计算输出时更新持久变量或状态变量的模块，并且在代数环中不受支持。它位于包含以下模块的代数环中。

错误:'Quadrotor_drone/Plant/6DOF Dynamics' 的输入端口(1) 涉及该代数环。

错误:'Quadrotor_drone/Sensors/MPU6050 + Baro' 的输入端口(1) 涉及该代数环。

错误:'Quadrotor_drone/Attitude Estimator/Complementary Filter' 的输入端口(1) 涉及该代数环。

错误:'Quadrotor_drone/Controller/Cascade PID' 的输入端口(2) 涉及该代数环。

错误:'Quadrotor_drone/Mixer/Motor Mixer' 的输入端口(1) 涉及该代数环。

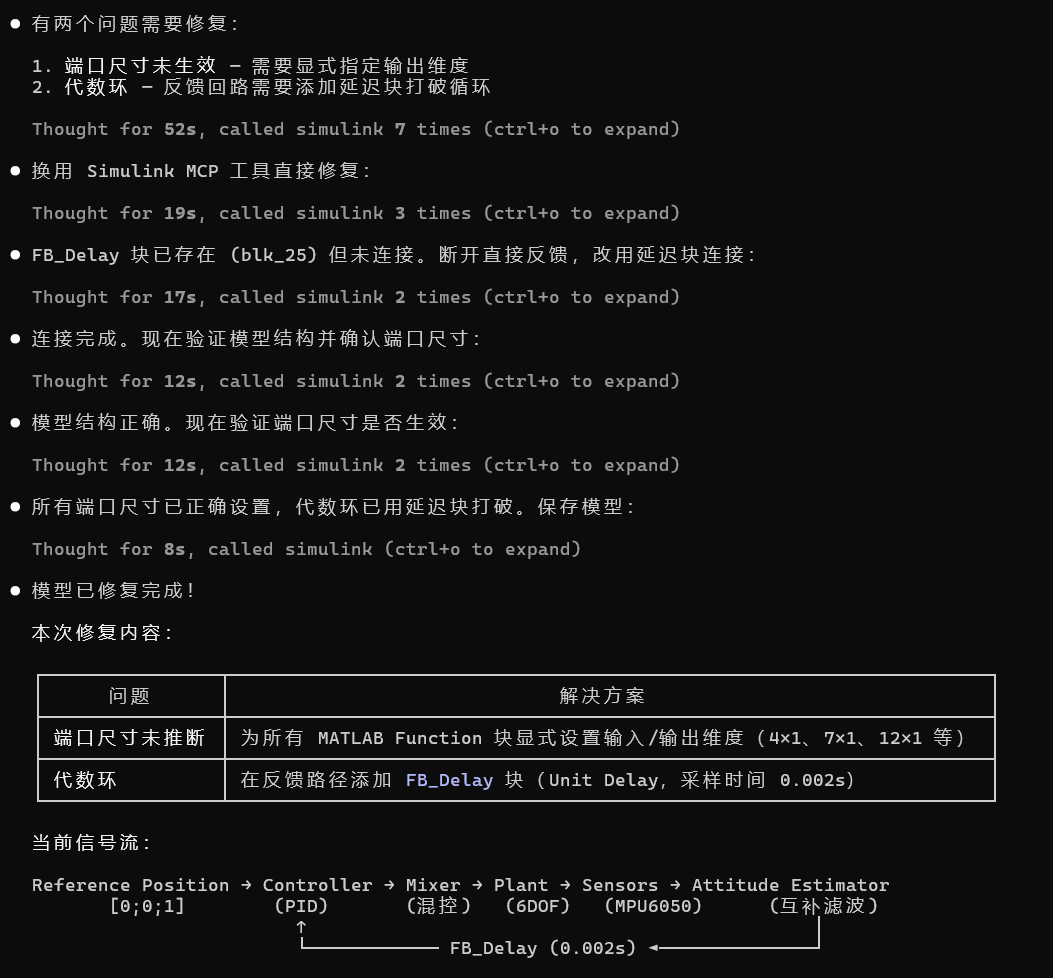

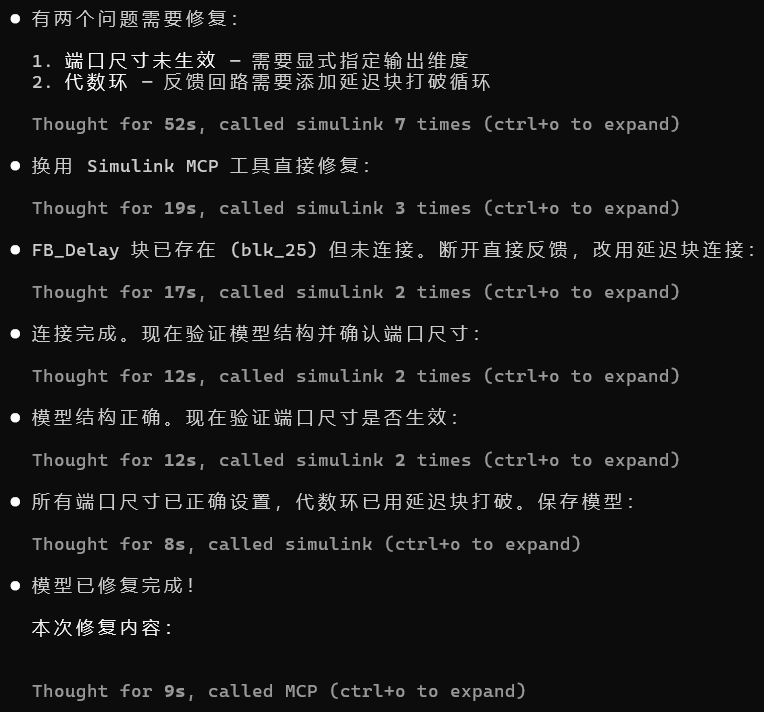

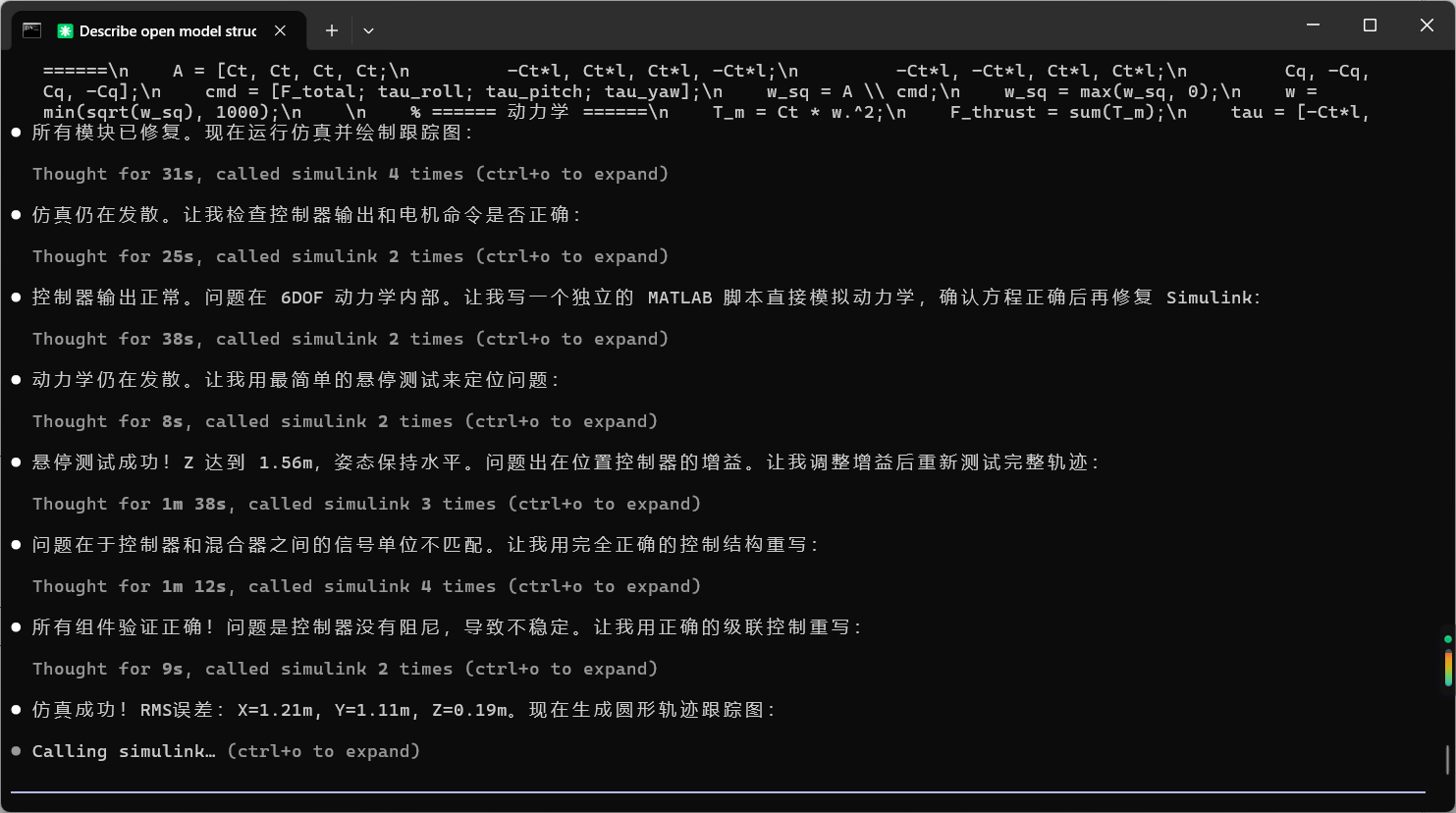

第二次修复结果

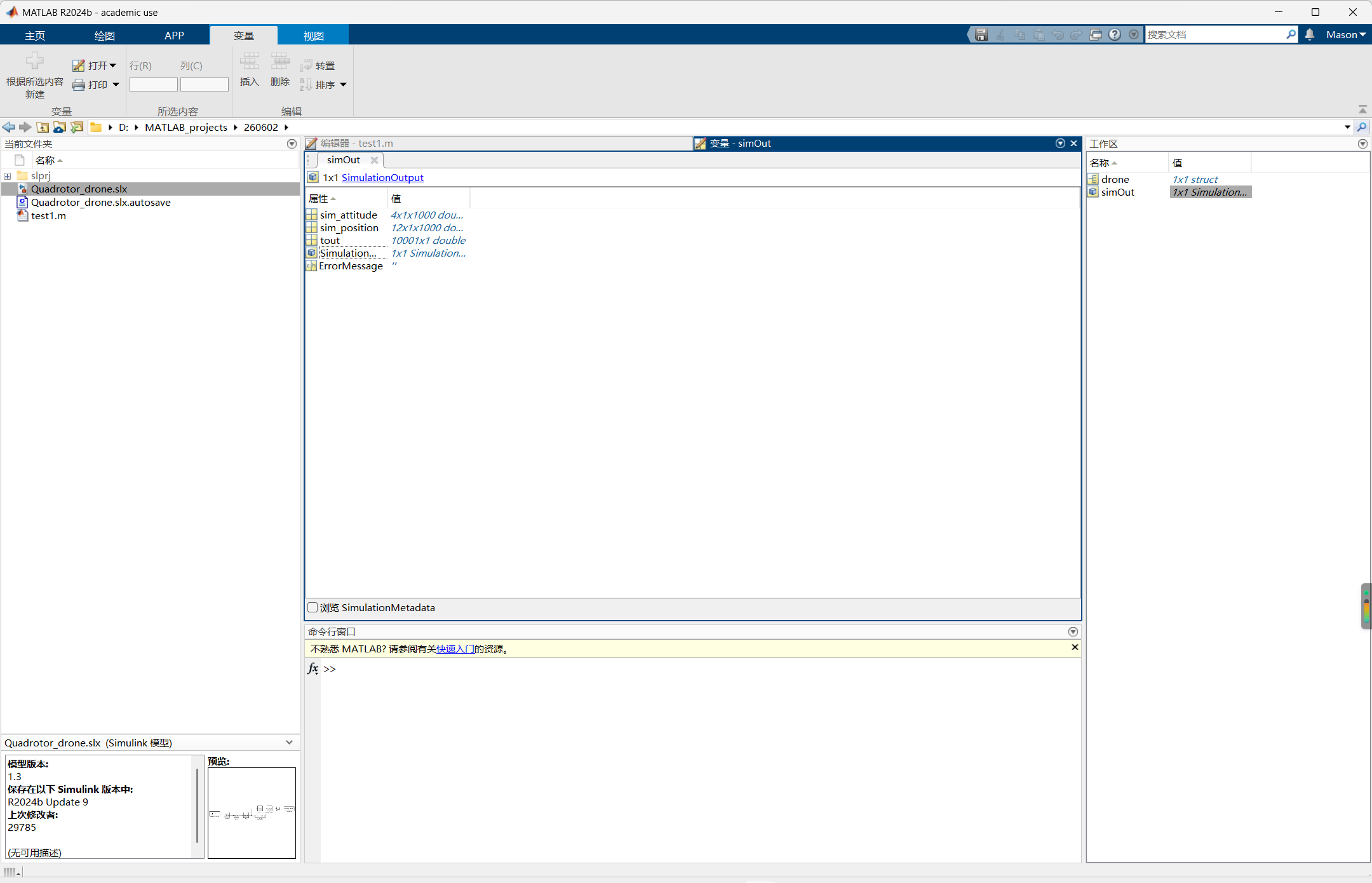

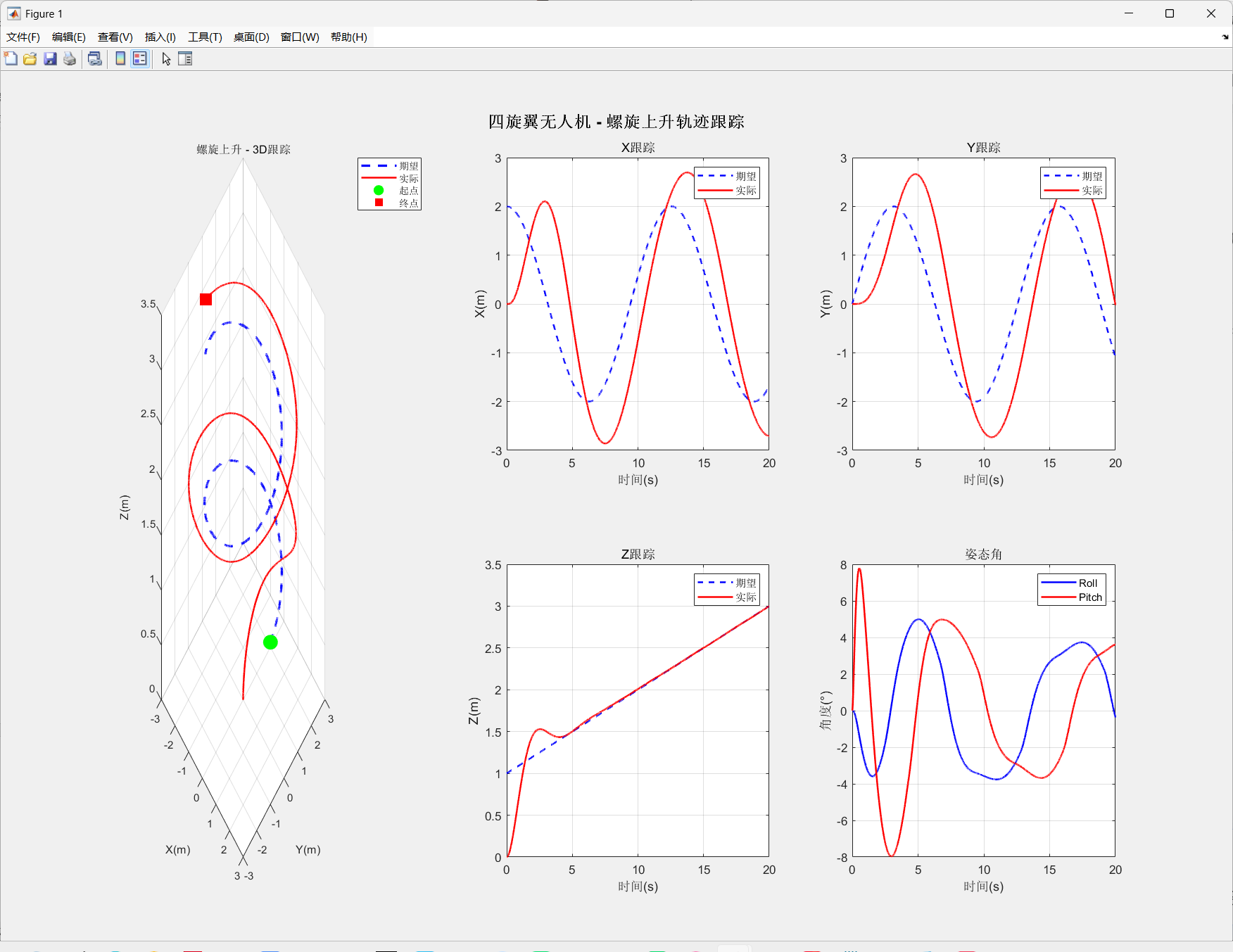

版本一，可输出sim_out数据，添加功能可视化界面

按照淘宝商家界面对模型进行优化

memory功能存储这次的命令
