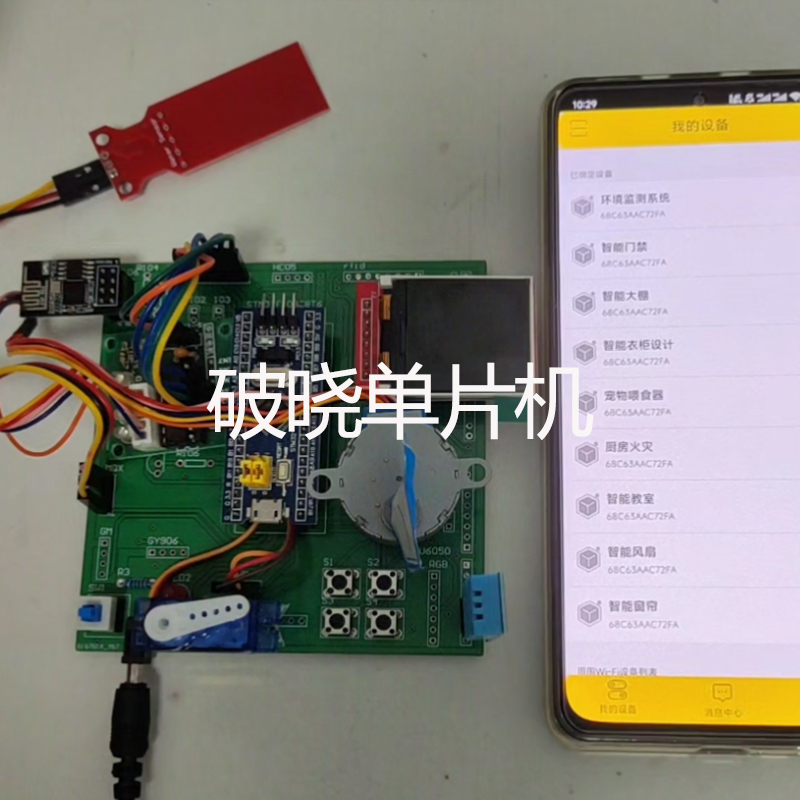

一、项目成品图片
哔哩哔哩视频链接：
资料分享看文章末尾
二、项目功能简介
1.主要器件组成
本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+TFT屏幕电路+DHT11温湿度传感器电路+水位传感器电路+SG90模块电路+ULN2003步进电机电路+按键电路+电源电路。
2.功能详解
（1）环境采集：DHT11温湿度传感器采集温度和湿度、水位传感器检测水位是否正常情况。
（2）屏幕显示：TFT屏幕显示当前温度、湿度、水位、时间、投食器状态、加水状态信息
（3）投食控制：通过按键控制步进电机投食，步进电机模拟进行喂食。
（4）定时投食：通过设置定时投食时间，当达到定时投食时间自动开启投食
（5）水位监测：使用水位传感器检测是否有水和水位
（5）加水控制：当检测宠物水位过低时自动加水，控制舵机开关模拟加水开关
（6）远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围
三、项目原理图设计
（1）环境采集：DHT11温湿度传感器采集温度和湿度、水位传感器检测水位是否正常情况。
（2）屏幕显示：TFT屏幕显示当前温度、湿度、水位、时间、投食器状态、加水状态信息
（3）投食控制：通过按键控制步进电机投食，步进电机模拟进行喂食。
（4）定时投食：通过设置定时投食时间，当达到定时投食时间自动开启投食
（5）水位监测：使用水位传感器检测是否有水和水位
（5）加水控制：当检测宠物水位过低时自动加水，控制舵机开关模拟加水开关
（6）远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

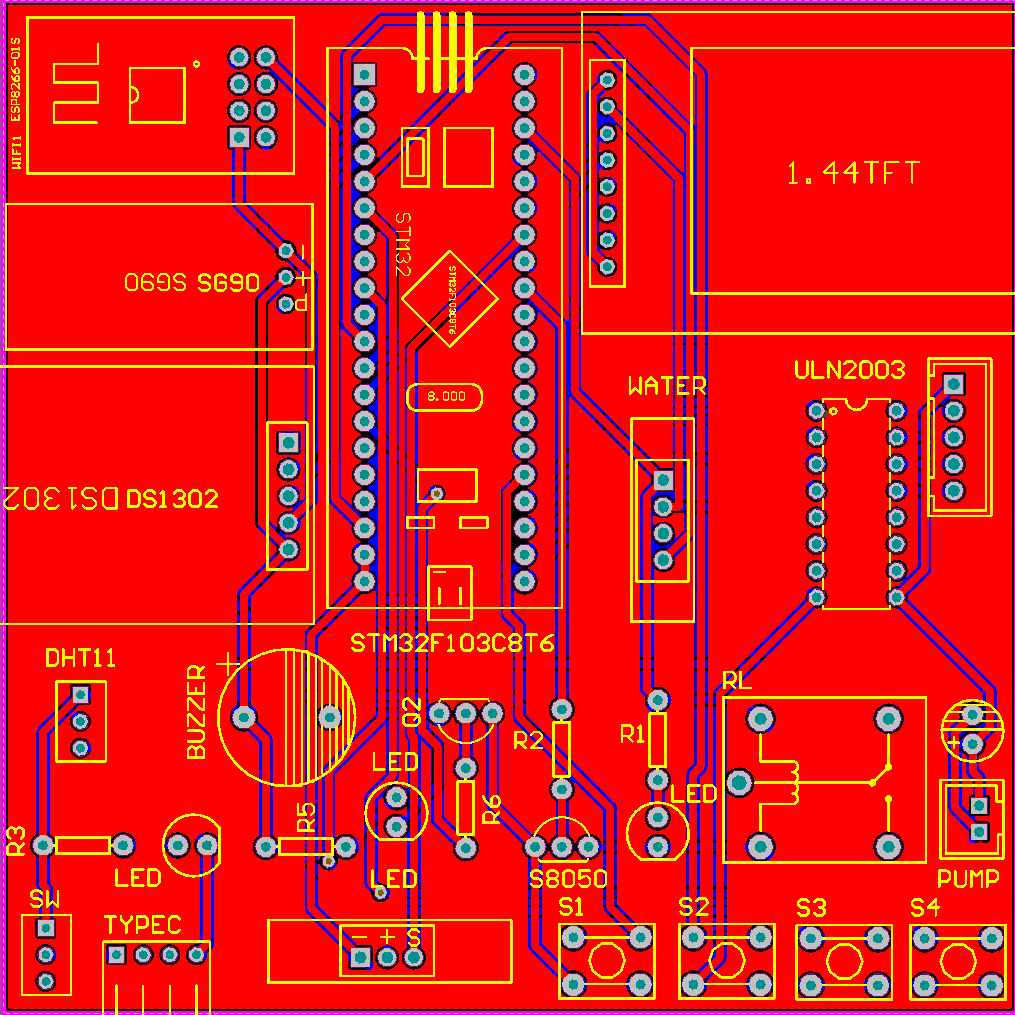

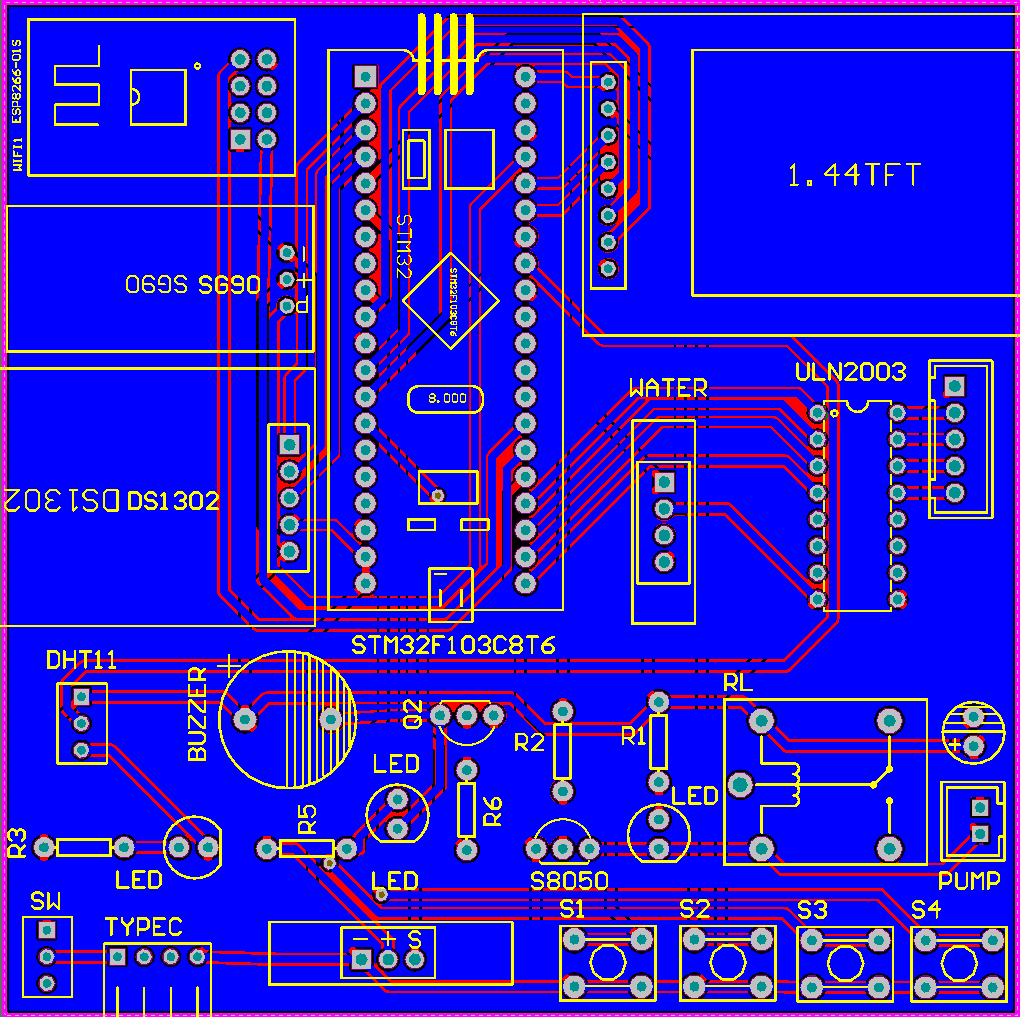

四、项目PCB硬件设计
五、项目程序设计
#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "GPIO/gpio.h"
#include "adc.h"
#include "TFT.h"
#include "timer.h"
/****************破晓电子工作室*******************
*** 破晓单片机
*** 项目:STM32智能宠物喂食器系统
*** BILIBILI:破晓单片机
*** 小红书:破晓单片机
*** 授权IP:破晓单片机
*** 淘宝:破晓单片机
*** 淘宝:破晓电子
*** 版本:V01.01
*** MCU:STM32F103C8T6
******************破晓单片机***********************/
//显示界面
CaiDanJieGouTi KeyTab[SIZE_CAIDAN]=
{
{0 ,0 ,0 ,0 ,0 ,Main_Menu0},
{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
{7 ,7 ,7 ,7 ,7 ,Main_Menu7},
{8 ,8 ,8 ,8 ,8 ,Main_Menu8},
} ;
//传感器变量声明
typedef struct
{
uint16_t adcx;
uint16_t water;
uint16_t temp;
uint16_t humi;
}SensorModulesValue;
typedef struct
{
uint16_t wateryz;
uint16_t tempyz;
uint16_t humiyz;
}SensorThresholdValue;
typedef struct
{
uint8_t dstime1;
uint8_t dsminute1;
uint8_t dstime2;
uint8_t dsminute2;
uint8_t dstime3;
uint8_t dsminute3;
}DriveFlag;
int main(void)
{
delay_init();
TIM3_Int_Init(9,7199);//定时器初始化
TFT_Init(); //TFT_Init初始化
TFT_PutString(10,10,"Init......",RED,BLACK);
DHT11_Init(); //舵机初始化
key_Init(); //按键初始化
Adc_Init(); //adc初始化
delay_ms(100);
uart1_init(9600);
delay_ms(100);
uart2_init(9600);
delay_ms(100);
uart3_init(9600);//串口初始化
delay_ms(100);
//WIFI初始化
delay_ms(100);
memset((uint8_t *)¤tDataPoint, 0, sizeof(dataPoint_t));
gizwitsInit();
while(1)
{
//获取按键值
key_scan();
//进入菜单界面显示处理数据
GetKeylnput(&Keystatus);
//获取传感器数据
SensorDataGet();
//数据上传
currentDataPoint.valueTemp=TEMP;
currentDataPoint.valueHumi=HUMI;
currentDataPoint.valueWater=water_level;
currentDataPoint.valueToushi=toushi_Flag;
currentDataPoint.valueJiashui=jiashui_Flag;
gizwitsHandle((dataPoint_t *)¤tDataPoint);
delay_ms(100);
}
}六、项目实验效果 编辑
