在电动车、追踪器、恒压源等应用中，需要一款宽输入电压范围、高集成度、支持恒压恒流的降压型DC-DC转换器。传统方案往往需要外置高压MOS、电流采样电阻和复杂的补偿电路，不仅占板面积大，而且设计调试繁琐，效率和可靠性也难以保证。OC5800N是一款内置100V/5A功率MOS、支持8V至90V输入、输出电流可达2A以上的降压转换器，同时具备恒压恒流功能，集成度高，外围器件少，非常适合替代传统分立方案或低集成度的DC-DC芯片。
二、硬件兼容性：能否直接替换
OC5800N采用ESOP8封装，散热片内置连接到VIN脚。引脚定义为：1脚VIN（内置MOS漏极，接输入电源），2脚VDD（芯片电源），3脚FB1（输出反馈正端采样），4脚FB2（输出反馈负端采样），5脚VCC（内部5.5V LDO输出，外接电容），6脚GND，7脚VSEN（电感电流检测脚），8脚VSEND（内置MOS源极）。
与传统降压芯片如LM2596、XL7005A等相比，OC5800N的引脚功能完全不同，无法直接替换。LM2596等采用TO-220或TO-263封装，引脚为输入、输出、地、反馈，没有内置电流检测引脚。而OC5800N需要外接电流采样电阻（VSEN与VSEND之间），并且反馈采用差分采样（FB1和FB2）。因此，替换时不能简单原位安装，必须根据OC5800N的典型应用电路重新设计PCB。但如果原设计使用的是类似OC5800N引脚定义的其他国产芯片（如某些高压降压芯片），则可能兼容。建议用户在替换前严格对照数据手册检查引脚功能。
三、性能优势：替换后带来的好处
相比传统降压方案或同类芯片，OC5800N具有多项显著优势。
第一，超宽输入电压范围。OC5800N支持8V至90V输入，最高可达90V，极限耐压100V，适用于电动车、卡车、电瓶车等电池电压波动大的应用场合。传统芯片如LM2596最高输入仅40V，无法直接用于60V或72V电池系统。
第二，内置100V/5A功率MOS。芯片内部集成了高压大电流MOS管，无需外部功率管，简化设计，减小占板面积。导通内阻典型值仅100毫欧，降低导通损耗，提高效率。
第三，输出能力强。OC5800N可稳定输出12V/2A或5V/2A，最大输出电流可达2A以上，满足多数中小功率负载需求。
第四，支持恒压恒流双模式。OC5800N同时支持输出恒压和输出恒流，非常适合电池充电、LED驱动等需要限流的应用。恒流值通过外部采样电阻设置，恒压值通过反馈分压电阻设置，调节方便。
第五，高效率。典型效率可达96%，轻载时自动降低开关频率以减少开关损耗，待机功耗低。这对于电池供电设备尤为关键。
第六，固定开关频率140kHz，兼顾效率和外围电感电容尺寸。频率固定，设计简单，不会干扰AM频段。
第七，完善的保护功能。芯片内部集成软启动、过温保护（典型155℃关断，迟滞20℃）、输出短路保护、限流保护等。在异常情况下自动限制功率，提高系统可靠性。
第八，内置5.5V LDO。VCC引脚输出5.5V，可用于给外部电路供电，或作为控制逻辑电源，减少外部LDO。
四、参数验证：规格是否达标
根据OC5800N数据手册第四节"电特性"，在VDD=12V、TA=25℃条件下的典型参数如下。
电源电压方面，VDD钳位电压20V，欠压保护开启电压典型值4.75V，关断电压典型值3.35V。工作电流典型值1mA（驱动1nF负载），启动电流40至100微安。
电流限流方面，过流保护阈值电压典型值268mV，VSEN电压降典型值134mV（用于设置输出限流），FB1与FB2电压差典型值380mV（用于设置输出电压）。这些基准电压精度均在±5%左右，满足一般工业要求。
开关频率典型值140kHz。内置MOS管耐压100V，导通内阻典型值100毫欧。过温保护阈值典型值155℃，迟滞20℃。内部LDO输出VCC电压典型值5.5V。
所有参数均在实验室条件下验证，符合数据手册标称。
五、风险提醒：哪些地方必须改
使用OC5800N进行设计或替换时，需要重点关注以下几点。
第一，输入电容和布局。由于OC5800N工作于高压开关模式，输入回路中存在高频脉动电流，需要在VIN和GND之间紧靠芯片放置一个低ESR的陶瓷电容，典型值10μF至100μF，耐压应高于输入电压。PCB走线应尽可能短而宽，减小寄生电感，否则可能产生振铃或击穿芯片。
第二，电流采样电阻的选择。输出限流值通过VSEN与VSEND之间的电阻设置，公式为Iout_max = 134mV / R6。推荐R6不低于50毫欧，否则限流值过大可能超出芯片能力。例如选择55.2毫欧时，限流值约为2.428A。电阻应选用低ESL、高精度的合金电阻，并采用开尔文连接方式，避免走线电阻引入误差。

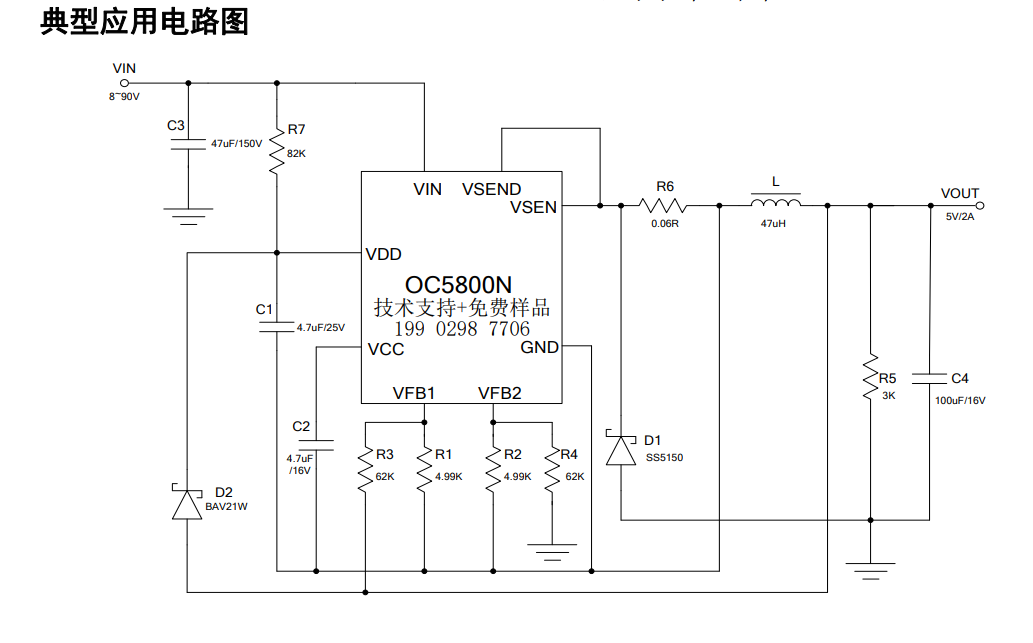

第三，输出电压反馈设置。输出电压由分压电阻R1、R3（上拉）和R2、R4（下拉）决定，要求R1=R2，R3=R4以构成差分采样。计算公式为Vout = (R3+R1)/R1 * 380mV。例如输出5V时，可选择R1=1k，R3=12.15k（近似12k）。电阻精度建议1%以上，以保证输出电压精度。
第四，电感选择。电感典型值在33μH至100μH之间，需选择饱和电流足够大的电感（至少大于限流值1.3倍）。电感ESR尽量小（如小于50毫欧），否则会降低效率。工作频率140kHz，推荐使用铁硅铝或铁氧体磁芯的电感。
第五，VCC电容。VCC引脚是内部LDO输出，必须外接一个1μF至10μF的陶瓷电容到GND，且尽量靠近芯片引脚，否则内部逻辑可能工作异常。
第六，散热处理。ESOP8封装的散热片内部连接到VIN脚，因此PCB上需要为散热片提供充足的铜箔区域帮助散热。如果输入电压高、输出功率大，建议在PCB顶层和底层铺铜并增加过孔，以提高散热能力。最大功耗约为1W，超过时需注意温升。
第七，输入电压范围。虽然芯片最高支持90V，但推荐工作条件中VIN最大为90V，且要注意输入电压变化时的瞬态尖峰，确保不超过100V绝对最大值。可在输入端加TVS管进行钳位保护。
第八，短路保护后的恢复。OC5800N在输出短路时会进入保护状态，当短路解除后，芯片会自动恢复，无需断电重启。但如果在短路时输入电压较高，芯片可能因发热而进入过温保护，需确保散热良好。
六、应用建议：适合哪些场景
OC5800N凭借其宽输入电压、内置高压MOS、恒压恒流特性，特别适合以下场景。
追踪器（GPS定位器）：追踪器通常由电动车或汽车电瓶供电（12V至80V），需要降压到5V或3.3V给内部模块供电。OC5800N可直接从电瓶取电，输出5V/2A，同时提供限流保护，提高可靠性。
恒压源：作为通用降压电源模块，输入8V至90V，输出可调4.2V至30V，适用于工业控制、仪器仪表、通信设备等。
电动汽车、电动自行车、电瓶车：这些车辆的电池电压多为48V、60V、72V，需要降压给灯光、仪表、控制器等供电。OC5800N耐压足够，输出能力满足需求。
扭扭车、卡车：同样利用宽压输入优势，为车载电子设备供电。
此外，OC5800N也可用于48V转12V/2A的DC-DC模块、72V转5V/2A的USB充电器、电池充电器（恒流恒压）等。如果需要更大的输出电流（如3A以上），可以考虑并联或选择更高电流等级的芯片。
