DFT Compiler 核心概念与实操指南
在芯片设计中，可测性设计（DFT）是确保芯片质量的关键环节。Scan Chain作为DFT的核心技术，能够将芯片内部的状态通过串行方式扫描出来，极大地提高了测试覆盖率和故障诊断能力。本文将详细介绍基于Synopsys Design Compiler（DC）的Scan插入流程，从DFT Compiler的基本概念到完整的Scan Flow，帮助读者系统掌握这一重要技能。
Scan插入是连接设计综合与制造测试的桥梁------只有正确地插入了Scan Chain，后续的ATPG（自动测试向量生成）才能高效地生成高质量的测试向量，从而在晶圆测试和封装测试中捕获制造缺陷。
一、DFT Compiler 简介
DFT Compiler是Synopsys提供的Scan Test工具，集成在Design Compiler环境中。它最大的优势在于将DFT的实现与综合流程深度融合，使得扫描链的插入对设计者来说更加透明和可控。
1.1 DFT Compiler的核心特点
• 使用Synthesis Flow进行DFT实现，使DFT工作更加透明化
• 可以在RTL阶段较早地开展DFT工作，提前发现并解决问题
• 在Scan过程中可以综合考虑时序、功耗、信号完整性等因素
• 支持Top-Down和Bottom-Up两种设计流程
1.2 工具操作模式
DFT Compiler提供两种操作方式：DC Shell（命令交互模式）和Design Vision（图形界面化模式）。其中，Design Vision特别适合用于DRC Violation的调试，可以直观地定位和解决设计问题。在实际项目中，工程师通常以TCL脚本为主，配合Design Vision进行问题排查。

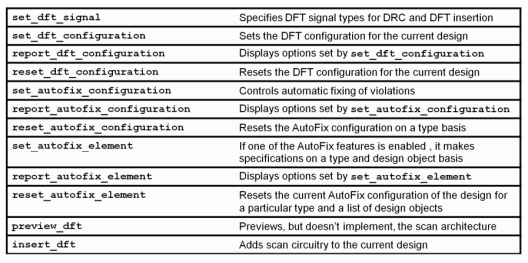

1.3 命令命名规范
DFT Compiler的命令遵循统一的命名传统，便于记忆和使用：
• set_* ：指定相关设置
• report_* ：打印/显示相关设置
• reset_* ：复位之前的设置
• remove_* ：删除之前的设置
1.4 支持的设计流程
DFT Compiler支持两种主要的扫描插入流程：
• Top-Down Flow：对整个设计执行Scan Insertion，适用于较简单的模块化设计
• Bottom-Up Flow：在Block Level完成Scan Insertion，然后集成到Top Level，适用于复杂的层次化设计
此外，根据设计的不同阶段，又可分为：
• Unmapped Flow：从RTL（未映射）阶段开始Scan Insertion，此时工具同时完成综合和扫描插入
• Mapped Flow：从Gate Level（已映射）阶段开始Scan Insertion，工具仅负责扫描单元替换和扫描链串联

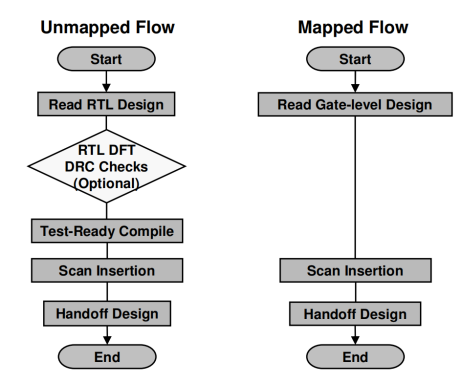

图：DFT Compiler 支持的 Unmapped / Mapped Flow
二、创建 Test Protocol
Test Protocol是描述Scan测试行为的"剧本"，它定义了在测试模式下的信号时序关系，是整个Scan Flow的基础。创建Test Protocol是Scan Insertion前的关键准备工作。
2.1 读取设计
首先需要指定工艺库并读入设计。可以使用read_ddc或read_verilog命令读入设计文件。需要注意的是，如果读入的是RTL级别的设计，后续还需要执行compile操作；如果读入的是已经综合好的netlist，则可以直接进行后续DFT操作。
2.2 定义DFT信号 --- set_dft_signal 命令详解
set_dft_signal命令是DFT Compiler中最核心的命令之一，用于定义Test Protocol中用到的各种信号。通过该命令，我们可以识别设计中已有的端口（复用function port），避免工具直接修改设计的IO列表。
set_dft_signal \
-view <existing_dft | spec> \
-timing <clock/reset timing> \
-type <signal_type> \
-port <port_list> \
-active_state <0|1> \
-hookup_pin <pin_path>
▸ 2.2.1 -view 选项
-view选项决定DFT信号的使用场景：
• -view spec：用于DFT逻辑插入（insert_dft命令使用），是默认选项
• -view existing_dft：用于DRC检查（dft_drc命令使用）
�� 这两个视图可以简写：-view spec → -v s；-view existing_dft → -v e。使用report_dft_signal命令可以查看当前所有已定义的DFT信号。
▸ 2.2.2 定义各类型DFT信号
【Scan Clock】扫描时钟
set test_default_period 100
set_dft_signal -view existing_dft \
-type ScanClock \
-port clock -timing list 45 55
ScanClock是关键字，-timing选项指定时钟的上升沿和下降沿时刻。这是MUX类型Scan Cell最常用的时钟指定方式。
【Reset Signal】复位信号
set_dft_signal -view existing_dft \
-type Reset \
-port resetn -active_state 0
对于异步复位的寄存器，必须为其提供可控的复位信号，否则DRC检查会失败。-active_state指定高电平还是低电平有效。
【Constant Signal】常量信号
set_dft_signal -view existing_dft \
-type Constant \
-port atpgmode -active_state 1
在测试模式下，某些信号需要保持固定值才能使DRC通过。例如，指定atpgmode为固定值1，使寄存器选择DFT指定的reset信号。
【Scan Data In / Out】扫描数据输入输出
Scan In
set_dft_signal -view spec -type ScanDataIn \
-port test_si -hookup_pin U1/Z
Scan Out
set_dft_signal -view spec -type ScanDataOut \
-port test_so -hookup_pin U2/A
-hookup_pin选项可以指定额外的连接逻辑。例如指定hookup_pin后，Scan In的连接关系为：test_si → U1/Z → scan chain，而非直接相连。
【Scan Enable】扫描使能信号
同时定义 existing_dft 和 spec 两个视图
set_dft_signal -view exist -active 1 \
-type ScanEnable -port test_se
set_dft_signal -view spec -active 1 \
-type ScanEnable -port test_se \
-hookup_pin U3/Z
ScanEnable信号是最特殊的------它既需要定义为existing_dft视图（DRC检查需要），又需要定义为spec视图（Scan Insertion需要）。两个视图中必须指定一致的active状态。
图：DFT信号定义综合示例
2.3 创建与保存 Test Protocol
定义好所有DFT信号后，使用create_test_protocol命令创建Test Protocol：
create_test_protocol
-infer_asynch
-infer_clock
-capture_procedure single_clock \| multi_clock
Test Protocol一旦创建完成，建议保存下来供后续复用：write_test_protocol -output <filename>。下次使用时可以通过read_test_protocol命令直接读取，无需重新定义信号。
三、DFT DRC 检查
DRC（Design Rule Check）检查是Scan Flow中不可或缺的环节。通过DRC检查，可以及时发现设计中存在的可测性问题，避免在后期ATPG阶段才发现难以修复的缺陷。
3.1 DRC 检查的三个阶段
① RTL DRC（可选）
• 在RTL阶段进行检查，提前发现DFT设计问题
• 可加快项目进度，但会增加设计流程复杂度
• 主要检查规则：D1（时钟可控性）、D3（复位可控性）、D11
② Pre-DFT DRC（必须）
• 在创建Test Protocol之后、Scan Insertion之前执行
• 检查寄存器是否违反设计规则，确定哪些寄存器可以上Scan Chain
• 常见问题：Clock不可控、异步复位/置位信号未被控制
③ Post-DFT DRC（必须）
• Scan Insertion完成后执行
• 验证Scan Chain是否可以trace通
• 评估Scan质量及对ATPG潜在的覆盖率影响
3.2 常用DRC命令
dft_drc -verbose -coverage -sample -pre_dft
• -verbose：打印每个violation的详细信息
• -coverage：在Post-DFT DRC时进行覆盖率评估
• -sample：对fault数量进行百分比采样
• -pre_dft：强制执行Pre-DFT的DRC检查
3.3 常见设计规则
【D类规则】仅在Scan Insertion之前检查：
• D1：寄存器Clock端不可控 → 寄存器无法上chain。需检查clock定义及传递路径
• D2/D3：寄存器Set/Reset端不可控 → 寄存器不会上chain。需指定可控的set/reset信号
【C类规则】在Scan Insertion之后检查：
• C2：当所有clock关掉后，non-scan的clock/set/reset仍处于激活状态 → 易导致低test coverage
3.4 内部信号控制技巧
有时需要对设计内部信号进行控制才能使DRC通过。常用方法包括启用内部pin控制和设置信号初始值：
启用内部pins
set_dft_drc_configuration -internal_pins enable
对内部信号赋初始值
set_test_assume 0 init_reg0/Q
set_test_assume 1 init_reg1/Q
四、Scan Chain 配置
完成DRC检查并修复所有violation后，就可以进行Scan Chain的配置了。set_scan_configuration是最重要的配置命令，它是一个全局设置命令，支持20+选项，且设置是累加的。
4.1 Scan Style --- 扫描单元类型
-style选项指定扫描单元的类型，常用的两种：
• multiplexed_flip_flop（MUX-D FF）：通过MUX选择功能数据或扫描数据，最常用的类型
• lssd（Level Sensitive Scan Design）：电平敏感扫描设计，对时钟偏斜不敏感

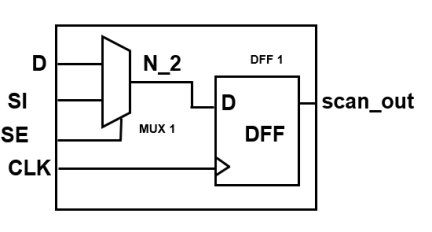

图：MUX-D Flip-Flop Scan Cell 结构

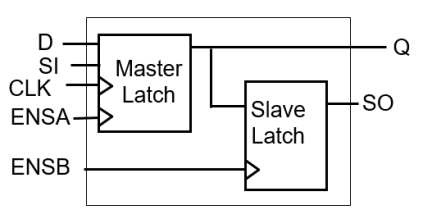

图：LSSD Scan Cell 结构
4.2 Clock Mixing --- 时钟域混合策略
-clock_mixing选项控制同一条Scan Chain上是否允许多个时钟域共存：
• no_mix：不允许混合，每个clock domain独立成链
• mix_edges：允许不同触发沿在同一chain上
• mix_clocks：允许不同clock domain在同一chain上
• mix_clocks_not_edges：允许混合clock domain但不混合触发沿
对于跨clock domain的情况，通常需要增加Lock-up Latch来缓解潜在的时序问题。对于不同触发沿的情况，常用策略是：负沿触发器放在chain首，正沿触发器放在chain尾。
4.3 Chain 长度控制
• -chain_count <N>：指定Scan Chain的数量
• -max_length <N>：限制每条chain的最大长度（优先级最高）
• -exact_length <N>：尽量让chain达到指定长度（优先级最低）
优先级排序：max_length > chain_count > exact_length。默认情况下，工具会综合考虑clock-domain、clock-mixing等约束，自动计算最小chain数量。
4.4 Lock-up Latch 配置
当Scan Chain跨越不同时钟域时，需要插入Lock-up Latch来避免时钟偏斜导致的Hold Violation。相关选项包括：
• -add_lockup true|false：启用/禁用跨clock domain的lockup添加（默认true）
• -insert_terminal_lockup true|false：是否在chain尾插入lock-up（默认false）
• -lockup_type latch|flip_flop：指定lockup类型（默认latch）

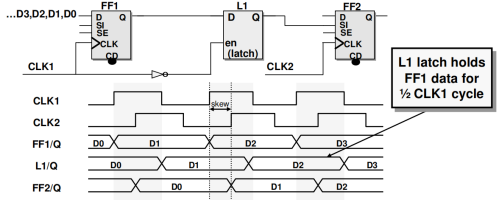

图：Lock-up Latch 在跨时钟域Scan Chain中的应用
4.5 其他重要选项
• -create_dedicated_scan_ports true|false：是否创建专用scan端口（建议true）
• -internal_clocks none|single|multi：内部时钟处理方式
• -test_mode <name>：指定test mode名称，支持多种scan configuration
• -exclude_elements <list>：指定的寄存器不串入scan chain
五、Scan Preview 与 Scan Insertion
5.1 Scan Preview --- 插入前的预检查
在正式插入Scan Chain之前，强烈建议执行preview_dft命令进行预检查。Preview可以帮我们：
• 检查Scan-Path一致性，发现overlapping path问题
• 确定Scan Chain的数量和长度分布
• 查看Scan Cell的分配顺序和clock信息
• 确认scan link（连线、latch、MUX等）和scan access port
preview_dft -show all # 显示所有scan chain详细信息

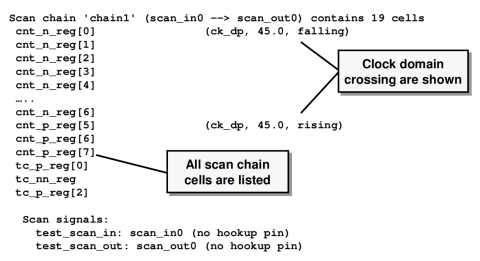

图：Preview DFT 输出的 Scan Chain 信息
5.2 Scan Insertion --- 正式插入
完成所有配置和预检查后，执行insert_dft命令正式插入DFT逻辑。在插入过程中，工具会完成以下工作：
• 读取preview信息（如需要则重新运行preview_dft）
• Scan Replacement：将普通寄存器替换为带scan功能的寄存器
• 消除Contention：强制三态端口为单驱动，维护双向端口
• 插入Test Point：如启用了AutoFix，增加test-point逻辑
• Scan Stitch：将可访问的port、scan link、scan cell串联成完整chain
• Violation最小化：通过重新map或unscan减少violation
5.3 DFT Insertion 参数配置
set_dft_insertion_configuration命令可进一步控制插入行为：
• -synthesis_optimization none|all：控制是否进行cell size优化（all=全设计优化，none=仅串chain不优化）
• -preserve_design_name true|false：阻止子模块重命名（避免验证flow受影响）
• -unscan true|false：控制存在violation的flip-flop是否上chain
六、Multi-Mode DFT 多测试模式
在实际芯片测试中，不同的测试阶段（Wafer Probe、Package Test、Burn-in）对Scan Chain的访问方式、可用引脚数和ATE资源有不同的要求。因此，同一个设计中可能需要准备多种Scan架构，这就是Multi-Mode DFT。
6.1 定义 Test Mode
首先声明Test Mode引脚，然后使用define_test_mode命令定义各个模式：
声明Test Mode引脚
set_dft_signal -type TestMode -port list DBC IBN SBN -view spec
定义各模式（使用one-hot编码）
define_test_mode T0 -usage scan -encoding {DBC 0 IBN 0 SBN 0}
define_test_mode T1 -usage scan -encoding {DBC 0 IBN 0 SBN 1}
define_test_mode T2 -usage scan -encoding {DBC 0 IBN 1 SBN 0}
define_test_mode T3 -usage scan -encoding {DBC 0 IBN 1 SBN 1}
...
DFT Compiler会自动插入Test Mode译码电路，支持one-hot或二进制编码方式。不同mode可以采用不同的scan chain配置，通过set_scan_configuration的-test_mode选项来指定。

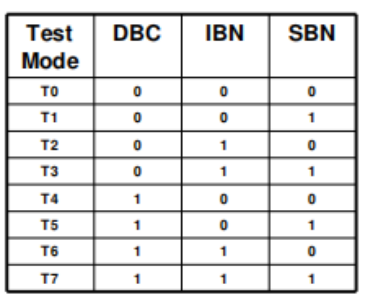

图：Multi-Mode 译码电路示例

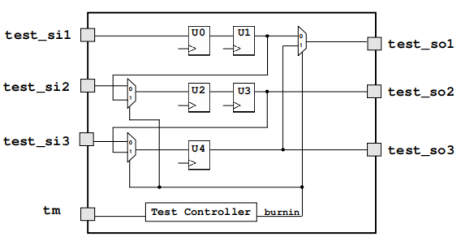

图：不同Test Mode下的Scan Chain结构
6.2 Multi-Mode DRC 注意事项
⚠️ Post-DFT DRC不是同时对所有mode检查的，必须逐个mode运行：
current_test_mode mode_1
dft_drc
current_test_mode mode_2
dft_drc
七、Scan DEF 与物理优化
Scan Chain的物理优化是现代芯片设计中不可或缺的一环。DC完成Scan Synthesis后，通过SCANDEF文件将Scan Chain信息交付给后端工具（ICC），由ICC完成Scan Chain的物理级优化。
7.1 Physical DFT 设计流程
• Scan Synthesis在DC中完成
• 生成SCANDEF文件交付给ICC
• 在交付前使用check_scan_def验证SCANDEF文件
• ICC进行Scan Chain的re-partitioning和re-ordering
• 降低Scan连线长度、减少阻塞，提高可布线性

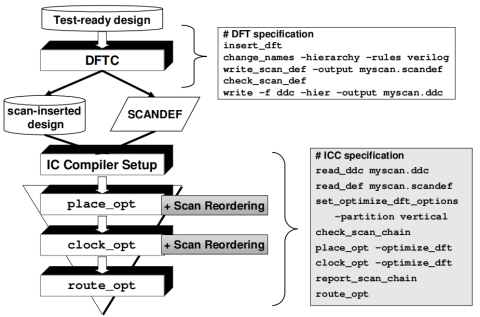

图：DC/ICC DFT 协作流程
7.2 什么是 SCANDEF
SCANDEF是LEF/DEF文件的一种特殊类型，它定义了Scan Chain的相关信息。SCANDEF中指定了可被后端工具re-order的"stub" scan chain------即chain segments，其边界是I/O port、Lock-up Latch或MUX。
7.3 Partition 与 Re-order
SCANDEF中定义了Partition（分区），同一Partition内的Scan Chain可以交换flop进行re-order。通过re-order和re-partition操作，后端工具可以：
• 重新排列Scan Chain中flop的顺序，使物理位置相邻的flop串在一起
• 在不同Chain之间交换flop，进一步优化连线
• 显著降低CTS crossing（从优化前的1591次降低到709次）

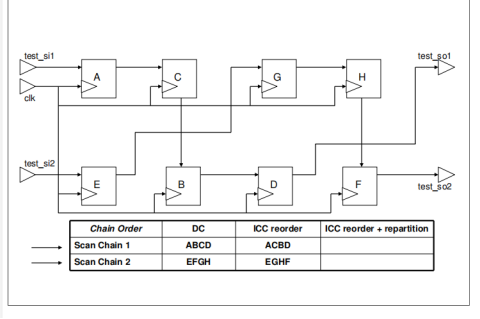

图：基于SCANDEF的Scan Chain Re-order 示例
八、完整命令流程汇总
下面将整个基于DC的Scan插入流程中涉及的命令按步骤汇总，方便读者在实际项目中参考使用。
|--------|-----------------------------|--------------------------------|
| 步骤 | 命令/操作 | 说明 |
| 1 | read_verilog / read_ddc | 读取设计 |
| 2 | set_dft_signal | 定义DFT信号（clock/reset/SE/SI/SO等） |
| 3 | create_test_protocol | 创建Test Protocol |
| 4 | dft_drc | Pre-DFT DRC检查 |
| 5 | set_scan_configuration | 配置Scan Chain参数 |
| 6 | preview_dft | 预检查Scan Chain信息 |
| 7 | insert_dft | 插入DFT逻辑 |
| 8 | dft_drc + report_scan_chain | Post-DFT验证 |

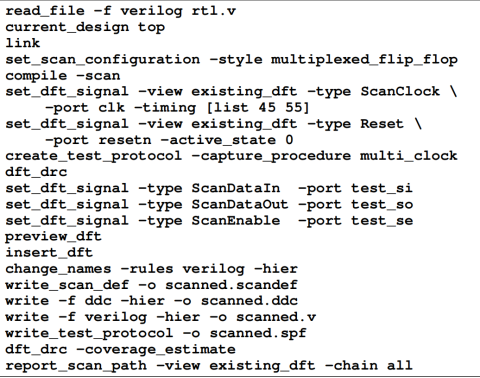

图：Scan Flow 命令汇总
总结
|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| �� 本文要点回顾 1. DFT Compiler集成在DC中，支持Top-Down/Bottom-Up和Unmapped/Mapped多种流程。 2. set_dft_signal是定义DFT信号的核心命令，需同时关注spec和existing_dft两个视图。 3. DRC检查分三个阶段（RTL/Pre-DFT/Post-DFT），是保证Scan质量的关键。 4. set_scan_configuration提供20+选项用于精确控制Scan Chain配置。 5. Multi-Mode DFT满足不同测试阶段的需求，Post-DRC需逐mode检查。 6. SCANDEF连接DC与ICC，使后端可以优化Scan Chain的物理布线。 |
掌握基于DC的Scan插入流程，是每一位DFT工程师的基本功。建议读者在实际项目中反复练习这些命令，深入理解每个选项的含义和适用场景，才能灵活应对各种复杂的设计挑战。
