Tessent MBIST Flow 实战全解析

一、先反过来想：不做 MBIST 会怎样？

做了这么多年 DFT，我发现一个规律------很多人一上来就问"MBIST 怎么做"，却从来没想过"为什么要做 MBIST"。这次咱们换个姿势，跟着芒格老爷子的反向思维，先问：如果不做 MBIST，会发生什么？

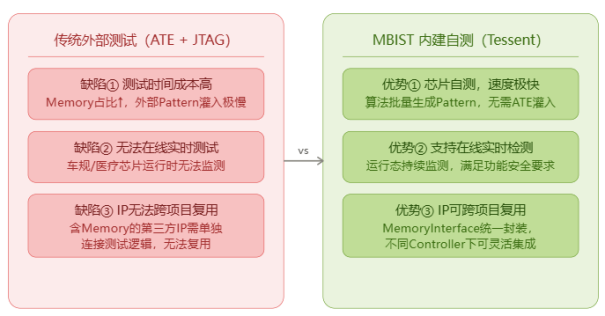

图1传统外部测试 vs MBIST 内建自测三大痛点对比

答案很清晰，三个字：

测试成本爆炸：现代 SoC 的 Memory 占比早已超过芯片面积的 60%，用 ATE 从外部逐一灌 Pattern，不是按小时计，是按天计费的。
在线测试做不了：车规 ASIL-D、医疗 IEC 62304，都要求芯片在运行时持续自检。外部 ATE 根本够不着上电跑起来的芯片。
IP 跨项目复用成了摆设：含 Memory 的第三方 IP，因为每块 Memory 都得重新拉专属测试信号，换个项目又得重来一遍，把"IP 复用"的好处白白抵消掉。

结论：做 MBIST，本质上是在用面积换时间、换安全、换工程效率。这笔账，是值的。

二、搞懂两个概念，Tessent 就通了一半

很多人第一次接触 Tessent 工具，被两个词搞晕了：Context 和 Mode。这两个词在 Manual 里随处可见，但文档解释得云山雾绕。我给你打个比方：

|-------------------------------------------|
| 洗衣机类比：Context vs Mode |
| Context = 洗衣机的「洗涤模式选择」------ 是棉麻模式还是快速洗？ |
| （对应 Tessent：RTL Flow 还是 Netlist Flow？） |
| Mode = 一次洗衣周期的「三个执行阶段」------ 注水 / 洗涤 / 脱水 |
| |
| set_context dft -rtl => 选择「RTL 模式」的洗衣机 |
| Setup Mode => 注水阶段（环境配置） |
| Analysis Mode => 洗涤阶段（DRC + 电路分析） |
| Insertion Mode => 脱水阶段（插入 MBIST 逻辑） |

换句话说：Context 决定工具干什么，Mode 决定工具当前处于哪一步。把大象装冰箱，同样分三步：

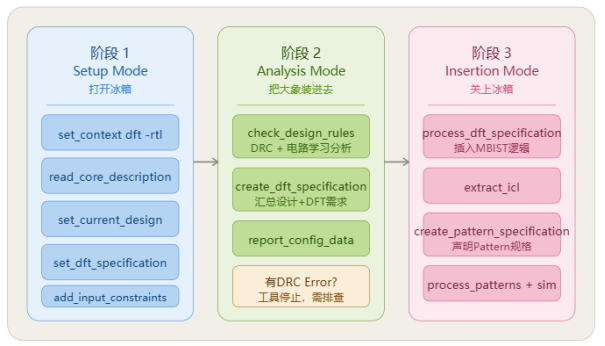

图2 Tessent Shell 工作三阶段（类比：大象装冰箱）

2.1 Tessent Wrapper 的"洋葱结构"------新手最容易踩的坑

Tessent 对 DFT 设置有一套嵌套 Wrapper 机制，就像洋葱，一层套一层。每次用 set_config_value 或 set_attribute_value 配置属性时，必须精确声明你在哪一层。否则命令执行了，但其实打在了外层，完全没用。

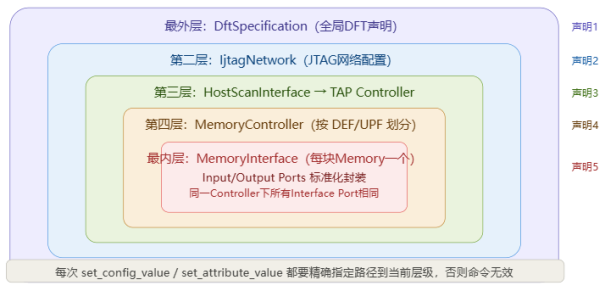

图3 Tessent DFT 设置：像剥洋葱一样逐层声明

|-------------------------------------------------------------------|
| 避坑指南 #1：Wrapper 路径不对，命令等于白写 |
| 1. TAP 相关配置要定位到 /IjtagNetwork/HostScanInterface(tap)/Tap(main) 层级 |
| 2. Memory 接口配置要定位到 /MemoryController/.../MemoryInterface 层级 |
| 3. 用 report_config_data 命令及时检查，别等到 DRC 报错才发现配错层了 |
| 4. 初学者建议：先理解大 Wrapper 结构，细节参数边跑边查 Manual（Page 445） |

三、Standard MBIST Flow 实操步骤，一步一步来

所有 EDA 工具的 Flow，本质上只有三件事：吃文件 → 工具设置+运行 → 吐结果文件。Tessent MBIST 也不例外，我们就按这个框架拆解。

Step 1 | 吃文件阶段（Setup Mode 前半段）

|-----------------------------------|-----------------|------------------------------------------------|
| 命令 | 读入内容 | 注意事项 |
| set_context dft -rtl | 声明 RTL Flow 模式 | 必须第一条执行，决定后续工具行为 |
| set_tsdb_output_directory | 指定中间/输出文件目录 | 不设置默认 tsdb_outdir，建议显式声明 |
| read_verilog | 读入 RTL 源文件 | RTL Flow 无需读 Standard Cell lib |
| read_core_description (lvlib/tcd) | 读入 Memory Model | Memory Compiler 生成，包含算法/端口/时序描述 |
| set_current_design | 指定 Top Module | 触发工具对 Design 解析，识别 Memory Instance + Black Box |

Step 2 | 配置与分析阶段（Setup Mode 后半段 + Analysis Mode）

2.1 声明 Design Level --- 告诉工具你在哪个层次

在执行 check_design_rules 之前，必须先声明当前 Design 所处的 Hierarchy 层次。不同 Level 决定了 Tessent 会插入哪类测试硬件：

|------------------|--------------|-------------------------------------|
| Design Level | 典型场景 | 是否插入 TAP Boundary 逻辑 |
| chip | 最顶层集成，包含 TAP | 是，插入完整 TAP 控制逻辑 |
| physical_block | 子模块级别 | 否，只插入 Memory Controller + Interface |

2.2 set_dft_specification_requirements --- MBIST 选项开关

一行命令，开启 Memory 测试的三个默认子选项：

2.3 为 MBIST 工作模式添加输入约束

芯片要能进入 MBIST 工作模式，需要正确的输入控制信号。add_input_constraints 的本质是告诉工具：在测试模式下，哪些信号应该是高/低电平。

2.4 TAP 端口绑定（TOP 设计专用）

对于顶层设计，需要将 TAP 的物理端口（TDI/TDO/TMS/TCK/TRST）与 IJTAG 网络进行绑定。两种方式二选一：

2.5 时钟声明------让 Memory 在对的频率下测试

Tessent Shell 会自动 Trace 从 Memory 的 Clock Pin 到 Clock Source 的路径（通常是 OCC 后的时钟）。但需要工程师显式声明哪个时钟喂哪块 Memory。

|-------------------------------------------------|
| 避坑指南 # 2 ：Clock 声明不对是 MBIST 失败的高频原因 |
| Clock 必须从 OCC 后的点开始 Trace，不能直接指定 PLL 输出 |
| 多时钟域芯片：每个 Memory 域都要单独声明时钟 |
| Memory 时钟频率应与功能模式一致，避免 Pattern 在仿真中出现时序违例 |

2.6 check_design_rules --- DRC 检查（Analysis Mode 入口）

这一步是整个 Flow 最重要的分水岭。执行后，工具进入 Analysis Mode，内部自动完成：

识别 Black Box → 对 RTL 分步综合 → 生成 Gate-level Netlist
重建 Hierarchy 结构，运行 DRC Rule Check（D/C Rule）
Circuit Learning Analysis：对 Repair Memory 分组，Shared Bus 验证 cluster library

重要：DRC 有 Error 时工具直接停止，必须全部清零才能继续。Warning 可以先看情况，但不能忽视。

2.7 create_dft_specification + report_config_data

create_dft_specification 是一个汇总节点------它把前面吃进来的 Design 信息和所有 DFT Specification 声明汇总，形成「待插入的测试硬件清单」。report_config_data 让你把这份清单打印出来 review，发现问题及时改，别等到 Insertion 完才发现哪里配错了。

|-----------------------------------------------------|
| 实战小技巧：report_config_data 是你的救命稻草 |
| 在 create_dft_specification 后立即调用 report_config_data |
| 重点检查：每块 Memory 是否都有对应的 MemoryInterface？ |
| 检查：Controller 分组是否符合设计意图？（是否按 UPF/DEF 正确划分了电源域） |
| 检查：TAP 端口绑定路径是否正确？ |

Step 3 | 输出阶段（Insertion Mode）

3.1 process_dft_specification --- 真正插入 MBIST 逻辑

这是整个 Flow 最关键的一步。工具把 DftSpecification 里声明的所有测试硬件，真实地插入到 RTL 中，生成插桩后的 Netlist 和 ICL 文件。

3.2 extract_icl --- ICL 文件验证（必过关）

ICL 文件（Instrument Connectivity Language）在 process_dft_specification 过程中生成，但 extract_icl 命令会对其进行正确性 Verification。

extract_icl 必须 0 Error，才能进入 Pattern 生成阶段！有 Error 就 debug，没有商量余地。

3.3 Pattern 生成与仿真

Pattern 阶段分两步：先声明规格，再执行生成。

|------------------------------------------------------------------|
| 关于 Pattern 仿真：DFT 工程师也要会写 Testbench |
| Pattern 仿真本质是对 MBIST 控制逻辑的功能验证 |
| 需要编写 Testbench 来模拟 TAP 控制序列（TDI/TDO 交互） |
| 推荐结合 Tessent IjtagController Simulation Model 一起跑，省去手写 TAP 驱动的麻烦 |

四、完整 Tessent MBIST Tcl 脚本（注释版）

把上面所有步骤串成一份完整可执行的 Tcl 脚本，关键参数全部加上注释：

|---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| #============================================================ # Tessent Standard MBIST Flow - RTL Insertion Script # Author: DFT Engineer | Tool: Tessent Shell #============================================================ # === Step 1: Setup Mode - 环境配置 === # 声明工作模式：RTL-based MBIST 插入 Flow set_context dft -rtl # 指定所有中间/输出文件的存放目录（建议显式声明） set_tsdb_output_directory ./tsdb_outdir # 读入 Memory Model（Memory Compiler 输出的 lvlib/tcd 格式） # 注意：RTL Flow 不需要 read_cell_library！ read_core_description ./mem_models/sram_256x32.lvlib read_core_description ./mem_models/rom_512x32.tcd # 读入 RTL 顶层文件 read_verilog ./rtl/xxx_top.v read_verilog ./rtl/submodule_a.v # 设置当前 Design 顶层（触发 Design 解析 + Memory Instance Match） set_current_design xxx_top # === Step 2: DFT Specification 配置 === # 声明当前 Hierarchy 层级（chip=含TAP顶层 / physical_block=子模块） set_design_level chip # 开启 MBIST 主开关 set_dft_specification_requirements -memory_test on # 添加功能模式的输入约束（使芯片进入 MBIST 工作模式） add_input_constraints xxx_top/scan_en -c0 # 正常工作时 scan_en = 0 add_input_constraints xxx_top/test_mode -c1 # 进入 MBIST 模式时 test_mode = 1 # TAP 端口绑定（TOP 设计必须配置） set xxx_spec [get_config_elements DftSpecification] set_config_value Parent_instance \ -in_wrapper [get_config_elements $xxx_spec/IjtagNetwork/HostScanInterface(tap)/Tap(main)] \ xxx_top/u_tap_ctrl # === Step 3: Analysis Mode - DRC 检查 === # 执行 DRC Rule Check（必须 0 Error 才能继续） # 内部自动完成：RTL综合 -> Hierarchy重建 -> DRC -> Circuit Learning check_design_rules # 汇总 DftSpecification（合并 Design 信息 + DFT 声明） create_dft_specification # 检查 DftSpecification 配置是否正确（强烈建议不要跳过） report_config_data # === Step 4: Insertion Mode - 插入逻辑 === # 真正插入 MBIST 相关硬件逻辑 process_dft_specification # ICL 文件 Verification（必须 0 Error） extract_icl # === Step 5: Pattern 生成 === # 声明 Pattern 规格 create_pattern_specification # 生成 Pattern 文件（存放至 tsdb_outdir） process_patterns_specification #============================================================ # Flow 结束：检查 tsdb_outdir 下的输出文件 # - xxx_top_tessent_wrapper.v （插桩后 RTL） # - xxx_top.icl （ICL 文件） # - patterns/ （Pattern 文件） #============================================================ |

五、总结：几条经验，帮你少走弯路

|--------|--------------------------------|---------------------------------------------------|
| 编号 | 经验 / 避坑点 | 说明 |
| 01 | DRC 必须 0 Error 才继续 | 有 Error 就停下来 debug，别侥幸跳过 |
| 02 | Wrapper 路径要精确到层级 | set_config_value 命令错层等于白写，用 report_config_data 验证 |
| 03 | extract_icl 是 Pattern 生成的门票 | ICL 有 Error，后续所有 Pattern 都是垃圾 |
| 04 | Memory Controller 用 DEF/UPF 划分 | 手工命令设置 Controller 容易出错，推荐 DEF/UPF 驱动 |
