AD/DA硬件电路设计

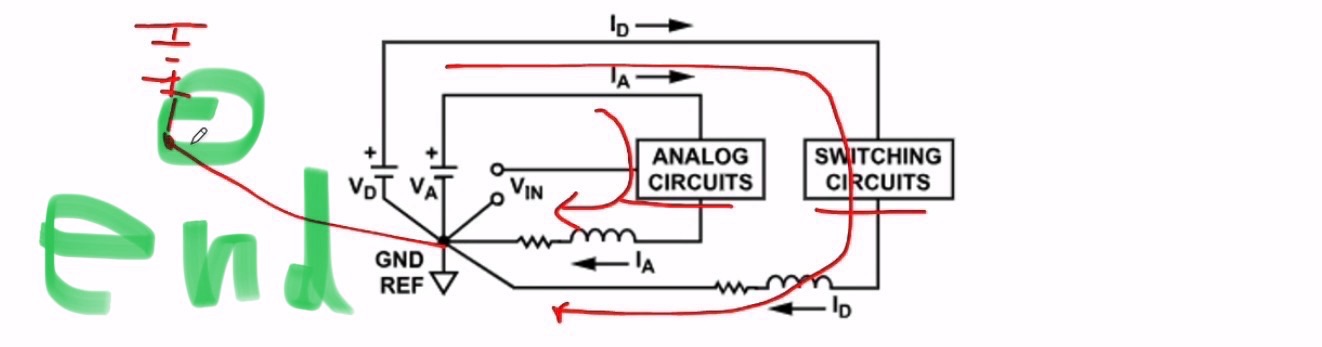

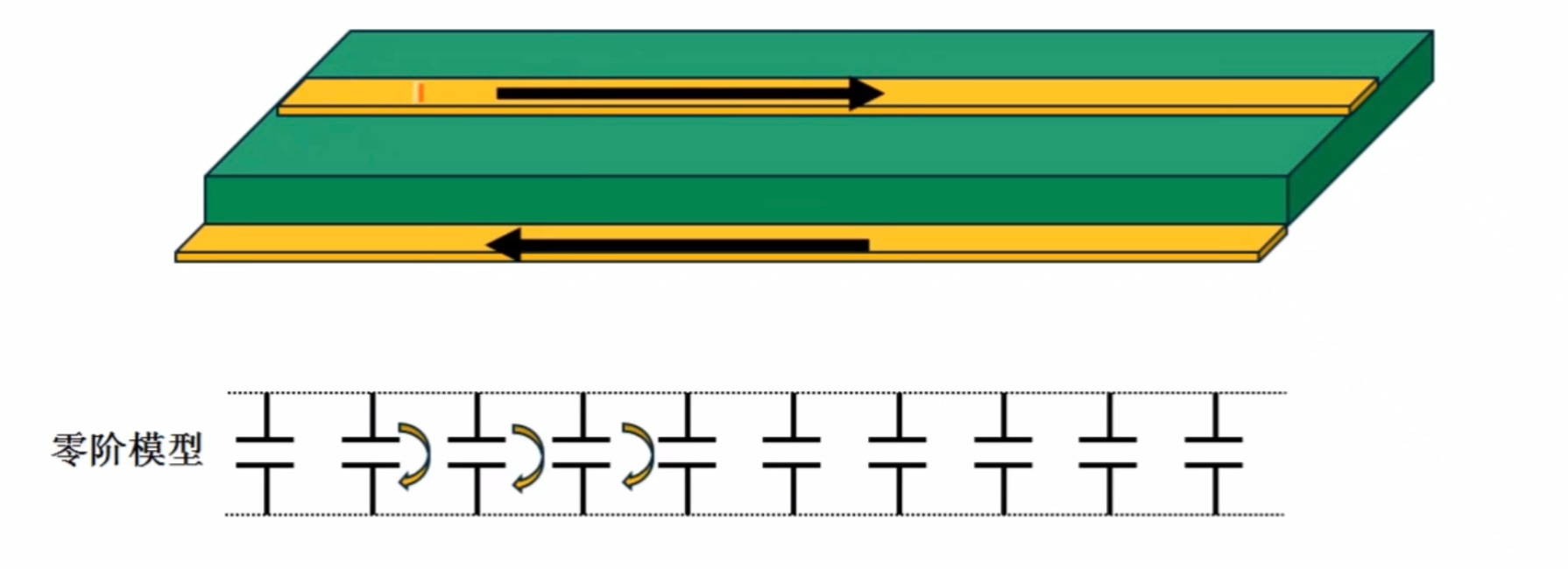

1:信号的回流-----一开始就有回流,不是传导到源端回流。在传输线路经上可等效成一排并连的电容。

2:所有信号回流最终都会回流到公共地端

3:不建议分割AGND和DGND :

3.1:因为分割了反而地平面的阻抗增大,出现地之间有较大压差。

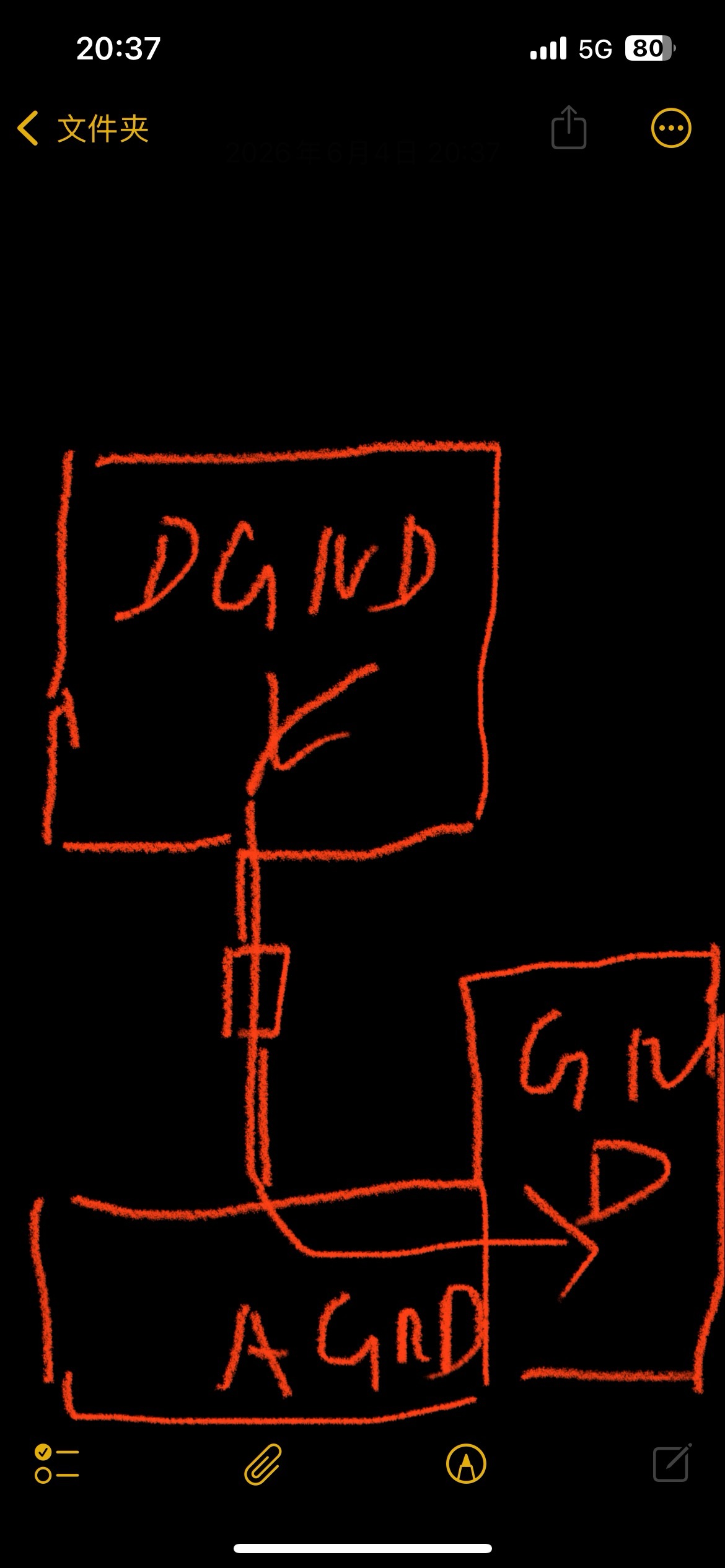

3.2:导致最终回流都会经过0欧,出现DGND的回流跑到AGND影响模拟电路。如下图

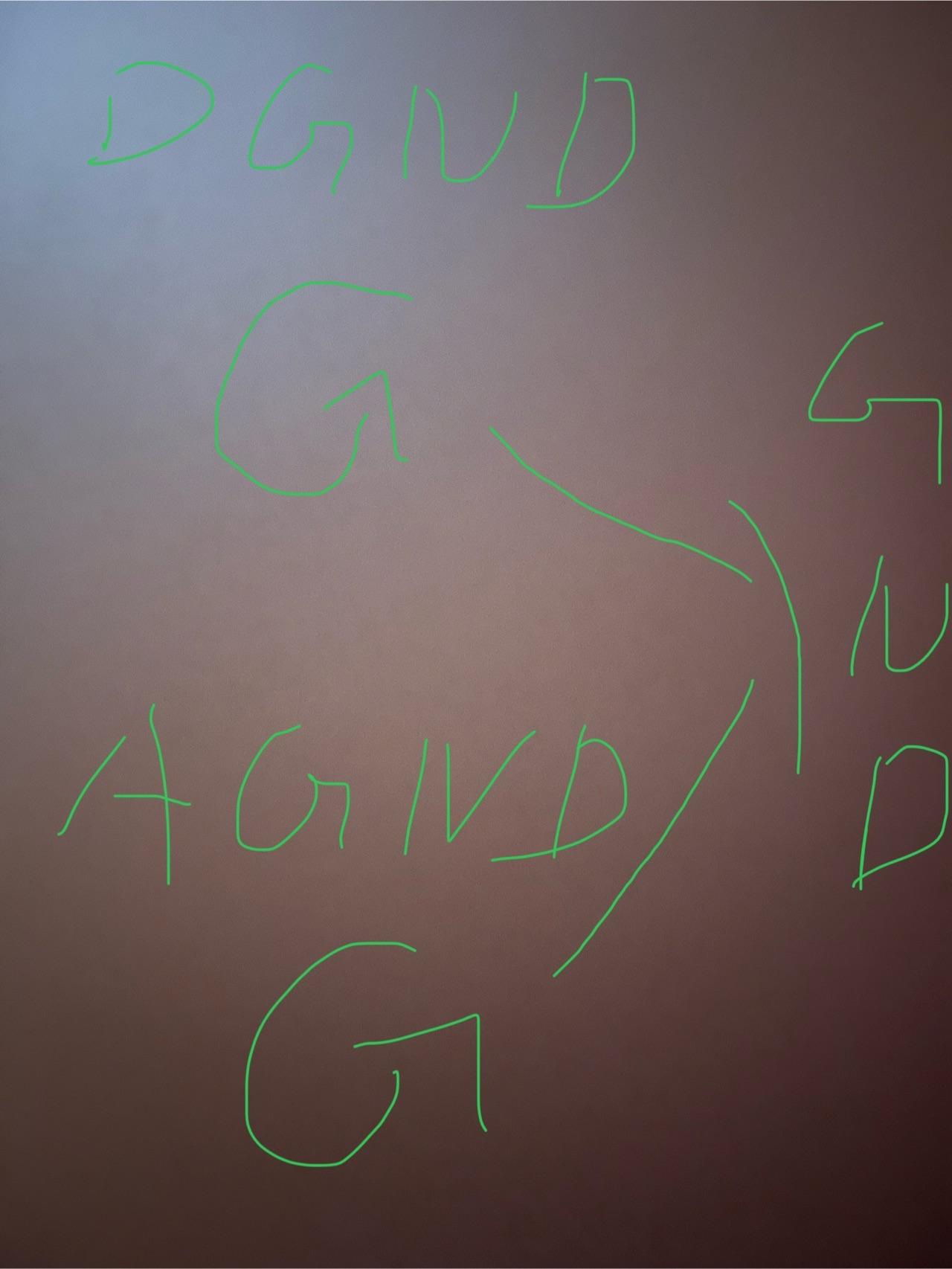

3.3:推荐不分割:

DGND在自己低阻抗范围回流

AGND在自己地阻抗范围回流

最后回流到公共地。

4:AVDD和DVDD之间通过磁珠隔离才行。但是AGND和DGND之间一定不能加磁珠,如果分割地就加0欧姆电阻。

ADC

磁珠隔离AVDD / DVDD 作用(一句话:隔断数字高频噪声窜进模拟电源,直流正常供电)

1、核心作用

  1. 直流直通

磁珠直流DCR很小,AVDD给DVDD供电,直流压降微乎其微,ADC数字内核正常用电。

  1. 高频噪声发热消耗

数字电路开关、时钟、IO跳变产生几十MHz~GHz高频毛刺,磁珠高频呈高阻,把数字噪声转换成热量耗掉,阻止DVDD的开关噪声倒灌进AVDD。

AVDD是ADC模拟内核、基准、采样电路电源,一丁点高频噪声都会劣化SNR、引入采样毛刺、零点漂移。

2、噪声流向拆解

• 无磁珠:DVDD高频干扰 → 电源走线耦合 → AVDD → ADC模拟部分 → 采样跳数大

• 串磁珠:DVDD高频噪声被磁珠阻挡+耗能,AVDD不受数字开关干扰

3、搭配电容构成滤波

磁珠+后端0.1μF+10μF电容 = RC低通滤波:

低频直流过,高频噪声被磁珠阻挡、电容吸收。

4、误区

  1. 不能隔低频纹波(Hz~kHz开关电源纹波没用),低频磁珠近似导线;

  2. 地AGND/DGND不用磁珠,只用0Ω单点连接,地串磁珠会形成地压差,ADC性能崩盘;

  3. 磁珠不储能,和电感原理不一样。

精简总结

通直流、阻高频数字噪声,保护AVDD纯净,提升ADC信噪比。
