描述
LM3042是一款高性能低压差线性稳压器，采用超低噪声和超高PSRR结构，非常适用于对噪声敏感的应用场景。LM3042片内集成了高精度电流基准和高性能电压缓冲器，配合片外的单个电阻即可实现输出电压的设置。得益于这种结构，还可将多个芯片并联使用，从而进一步降低噪声、增加输出电流，以及改善PCB板上的散热。LM3042可在350mV典型压差下提供200mA输出电流。正常工作时静态电流典型值为2mA，关断模式下小于1μA。LM3042能够在1.7V~15V的宽输出电压范围内提供稳定而优异的性能，输出噪声、PSRR、带宽和负载调整率几乎不受输出电压的影响。此外，该稳压器还具有可编程电流限值、快速启动以及PG 指示等特性。LM3042在输出端最小采用4.7μF的陶瓷电容即可实现稳定工作。同时，芯片还具有限流保护和过热保护功能，以保证整个系统的安全性。LM3042采用MSOP10型和DFN10型封装，其最佳工作温度范围为--40°C~125°C。
特性
• 超低RMS噪声：0.8μVrms (10Hz~100kHz)
• 超低散粒噪声：2nV/ √Hz (10kHz)
• 超高PSRR：78dB (1MHz)
• 输出电流：200mA
• 宽电源电压输入范围：2.6V~20V
• 100μA SET管脚电流：初始精度 ±1%
• 高带宽：1MHz
• 低压差：350mV
• 输出电压范围：1.7V~15V
• 最小输出电容：4.7μF陶瓷电容
• 内部限流保护以及可编程外部限流设置
• 单个电阻设置输出电压
• 可编程PG指示信号
• 快速启动能力
• 使能/欠压闭锁控制管脚
• 可并联多个芯片以降低噪声和增加输出电流

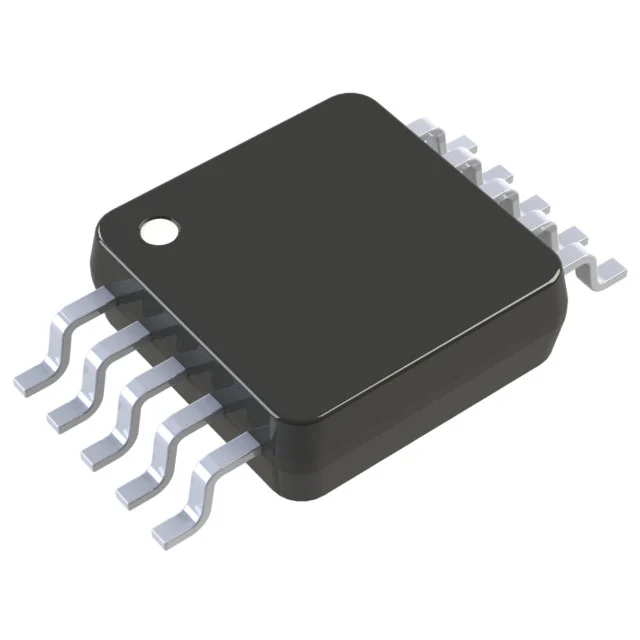

• MSOP10 3mm×3mm、DFN10 3mm×3mm 封装
应用
• 高精度仪器仪表
• 高精度ADC/DAC电源
• 射频低噪声电源：PLL、VCO、混频器、LNA
• 开关电源的后置稳压电源
