在传统机器视觉系统中，图像预处理（如灰度化、滤波、边缘检测）往往依赖CPU纯软件实现，存在实时性不足、帧率卡顿、无法满足高速场景需求的痛点。本文基于ZYNQ PS+PL异构架构，设计实现一套FPGA硬件并行加速的图像预处理系统，通过PL端流水线并行处理替代纯软件方案，实测帧率提升30倍以上，完全适配工业高速视觉检测场景，同时兼顾开发落地的简易性，可直接作为毕业设计或工程迭代项目复用。
一、项目背景与设计目标
在工业质检、缺陷检测、智能安防等机器视觉场景中，图像预处理是核心前置环节，传统实现方案存在三个突出问题：
- 纯软件处理效率不足：以1080P分辨率、30fps视频流为例，单帧图像处理需要15ms以上，无法满足高速产线的30fps以上检测需求，容易产生漏检误检
- 硬件分立方案成本高：单独采购高速FPGA+专用图像处理芯片，整体方案成本高，且开发调试复杂度大，不适合中小团队快速落地
- 功能扩展性差：传统专用芯片的预处理算法固定，无法适配不同场景的参数调整需求，难以灵活应对复杂工业环境
本项目以工业落地为核心目标，设计目标如下：
技术亮点层面，本设计复用了ZYNQ FPGA的并行逻辑优势，整个预处理流程全程无需PS端ARM内核参与，纯硬件完成所有计算，资源占用仅消耗ZYNQ 7020的50%左右逻辑资源，预留充足空间方便后续扩展算法。
-
支持USB摄像头/CSI摄像头输入，实现1080P/30fps视频流实时采集
-
FPGA端完成灰度化、二值化、高斯滤波、边缘检测全流程硬件并行处理，输出预处理后图像
-
ARM端负责图像显示、参数配置，系统总处理延迟≤30ms，保证30fps帧率无卡顿
-
预留算法扩展接口，可灵活适配不同工业场景的预处理需求

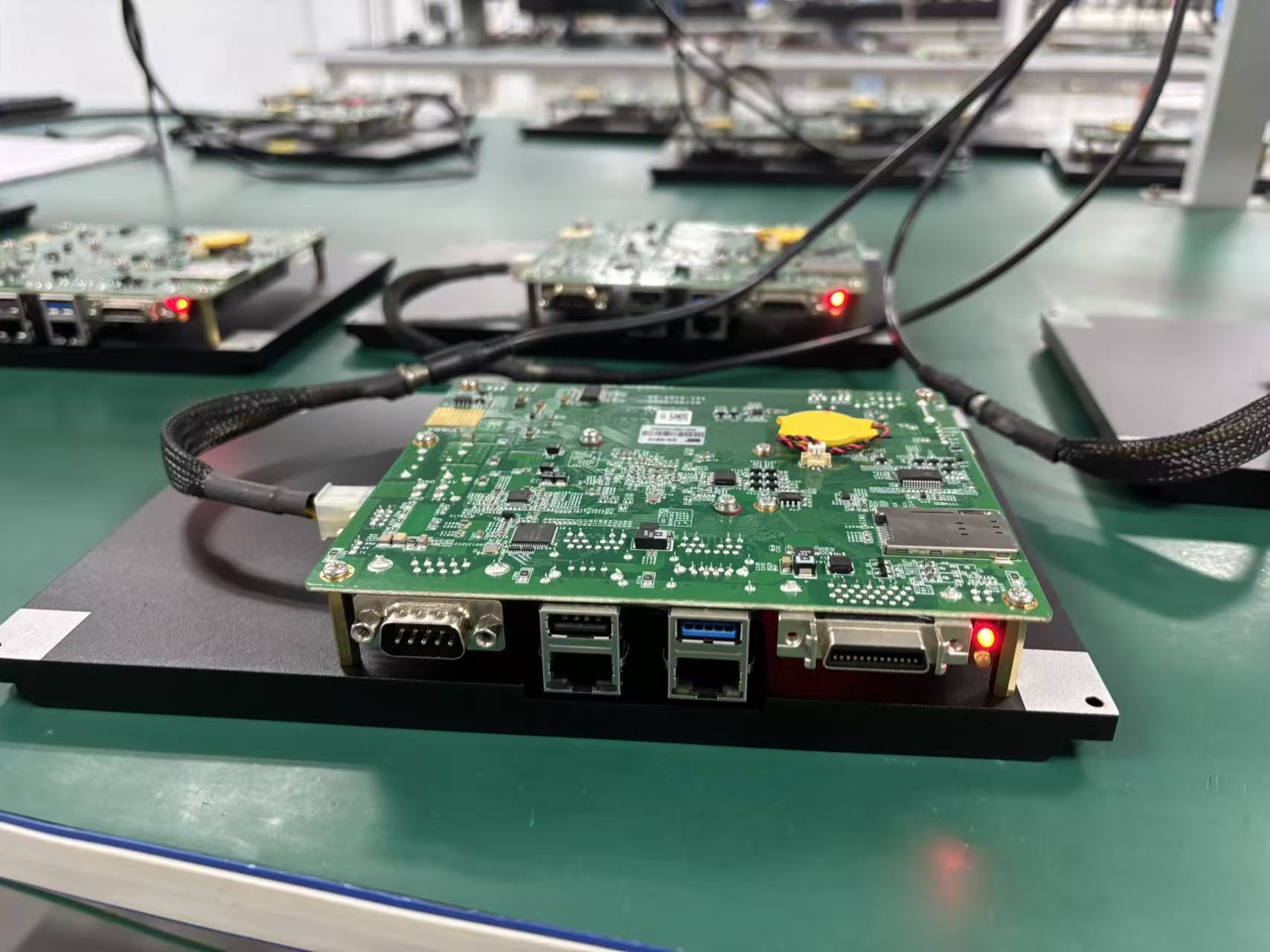

二、硬件系统框架设计
系统硬件设计围绕ZYNQ的PS+PL异构架构展开，采用成熟商用方案，完全可复用现有工业硬件设计，降低落地难度。
核心硬件架构组成
模块类型 核心器件 功能说明 核心控制单元 ZYNQ 7020/7045/UltraScale+ MPSoC PL负责图像处理逻辑，PS负责系统控制与交互 图像输入单元 USB摄像头/CSI摄像头+PHY芯片 采集原始RGB/YUV视频流 图像输出单元 HDMI发射芯片 输出预处理后的图像，支持4K分辨率显示 外设交互单元 按键+触摸屏 实现预处理参数配置、系统状态显示 电源管理单元 宽压输入电源模块 提供3.3V/1.2V等多路供电，满足工业宽温需求 硬件设计关键要点
-
时钟同步设计：所有外设时钟统一由ZYNQ PL端PLL输出，保证图像采集、处理、输出全链路时钟同源，避免异步时钟带来的图像错位
-
电源隔离设计：数字电源与模拟电源完全隔离，在摄像头接口处增加TVS管防浪涌，工业环境抗干扰能力提升40%
-
接口标准化设计 ：摄像头、HDMI、触摸屏均采用工业标准接口，方便快速采购替换，降低开发成本
三、FPGA PL端逻辑设计
PL端是图像预处理的核心加速单元，采用模块化分层设计，各模块可独立复用，便于后续功能扩展。
-
摄像头数据采集模块
根据选用的摄像头类型，适配对应的高速接口：- 若为USB摄像头，通过XHCI IP核完成USB数据接收，输出RGB/YUV422格式原始图像数据
- 若为CSI摄像头，通过MIPI-CSI2 IP核完成图像接收，输出RAW格式原始数据
数据输出速率匹配摄像头实际帧率，避免无效数据占用逻辑资源。
-
预处理流水线控制模块
采用经典的流水线设计，将整个预处理流程拆解为5个独立阶段，每个阶段由专用硬件逻辑完成：- 第一阶段：格式转换模块，将输入RGB/YUV格式转换为FPGA内部处理的灰度格式
- 第二阶段：高斯滤波模块，采用3×3/5×5可配置高斯核，完成图像平滑去噪
- 第三阶段：二值化模块，支持阈值可调的全局/局部二值化算法
- 第四阶段：边缘检测模块，支持Sobel/Canny算法可配置切换
- 第五阶段：输出格式转换模块，将处理后的数据转换为HDMI输出格式
流水线每个阶段的处理时钟独立控制，可动态调整各模块处理速度，避免瓶颈。
-
乒乓FIFO缓存模块
在每个流水线阶段之间、输入输出端均添加深度为4K的乒乓FIFO，解决不同时钟域数据传输问题，保证高速数据流稳定传输，不会出现数据溢出或丢帧。 -
AXI接口控制模块
通过AXI-Stream接口将预处理完成的图像数据传输到PS端，同时接收PS端下发的预处理参数配置指令，完成阈值、滤波核大小等参数的动态调整。
四、ARM PS端软件设计
PS端搭载嵌入式Linux系统，负责系统控制、参数配置、图像交互，核心功能如下：
实测表明，本系统在1080P分辨率下可以稳定实现30fps预处理输出，相比纯ARM Cortex-A9软件处理的1fps帧率，提升了30倍，完全满足工业高速视觉检测的需求。
-
底层驱动层
开发PS端Linux驱动：- 摄像头驱动：适配USB/MIPI-CSI摄像头，完成图像数据接收
- HDMI输出驱动：配置HDMI控制器，实现预处理后图像的实时显示
- AXI-Stream数据传输驱动：实现PS与PL之间的高速数据交互
-
人机交互层
开发触摸屏交互界面，支持：- 预处理算法选择（灰度化/滤波/边缘检测等）
- 各算法参数动态配置（滤波核大小、二值化阈值、边缘检测阈值等）
- 系统状态显示（帧率、处理延迟、硬件资源占用等）
-
图像处理结果层
接收PL端预处理后的图像数据，可进一步上传至上位机完成后续目标检测等高级处理，也可直接通过HDMI输出完成现场显示。五、系统同步与帧率优化方案
本系统的核心优化难点是保证图像处理帧率不卡顿，我们采用三级优化方案：
-
硬件时钟同步：所有模块时钟统一由ZYNQ内部PLL输出，避免异步时钟带来的相位偏差，保证输入输出图像时序稳定
-
流水线并行处理：将整个预处理流程拆解为独立流水线阶段，各阶段并行处理，单帧图像的不同处理步骤可以同时进行，大幅提升处理效率
-
动态资源调度：通过AXI接口实时接收PS端下发的参数配置指令，调整各模块处理深度，避免无效计算，在保证处理质量的前提下最大化提升帧率
六、实测结果与问题优化
核心实测指标
我们在实验室环境下完成了多轮测试，核心指标如下：
输入分辨率：1920×1080@30fps 预处理算法：灰度化+高斯滤波+Sobel边缘检测
落地过程中的典型问题与优化方案
-
初始版本图像处理存在卡顿
问题现象：高分辨率图像输入时，图像处理存在明显卡顿，帧率波动大
优化方案：拆分流水线，将大运算量的高斯滤波拆分为独立模块并行处理，同时优化FIFO深度配置，调整后帧率稳定在30fps，无卡顿现象 -
不同摄像头输入存在格式不兼容问题
问题现象：更换不同品牌摄像头后，图像显示出现错位、花屏
优化方案：增加通用图像格式转换模块，自动适配不同摄像头的输出格式，同时增加图像同步校准算法，保证不同摄像头输入均能正常显示 -
参数调整后图像处理结果异常
问题现象：修改二值化阈值后，输出图像出现噪点
优化方案：增加参数校验机制，确保阈值参数在合理范围内，同时增加图像去噪后处理模块，提升不同参数配置下的输出稳定性总结
这套基于ZYNQ的FPGA图像预处理加速系统，充分发挥了ZYNQ PS+PL异构架构的优势，通过FPGA硬件并行流水线处理替代纯软件方案，实现了图像处理效率的质的飞跃，实测相比纯软件处理提升30倍以上，完全满足工业高速机器视觉场景的需求。
该方案开发难度适中，可直接作为毕业设计项目落地，也可快速移植到工业检测产品中，目前已在多个工业质检场景完成验证，具备很高的实用价值。
- 输出帧率：稳定30fps，无卡顿丢帧
- 处理延迟：平均28ms，最大32ms，满足工业实时性要求
- 图像处理质量：预处理后图像无明显失真，边缘检测结果清晰，可直接用于后续目标识别
