描述
LPS7118 是一款采用 CMOS 技术设计的低噪声、高 PSRR、快速瞬态响应、低压差线性稳压器。它提供 500mA 输出电流能力。工作输入电压范围为 2.7V 至 20V。可调输出电压范围为 1.2V 至 (VIN - VDROP)。
其他功能包括逻辑控制关断模式、短路电流限制和热关断保护。LPS7118 具有自动放电功能，可在禁用状态下快速放电 VOUT。

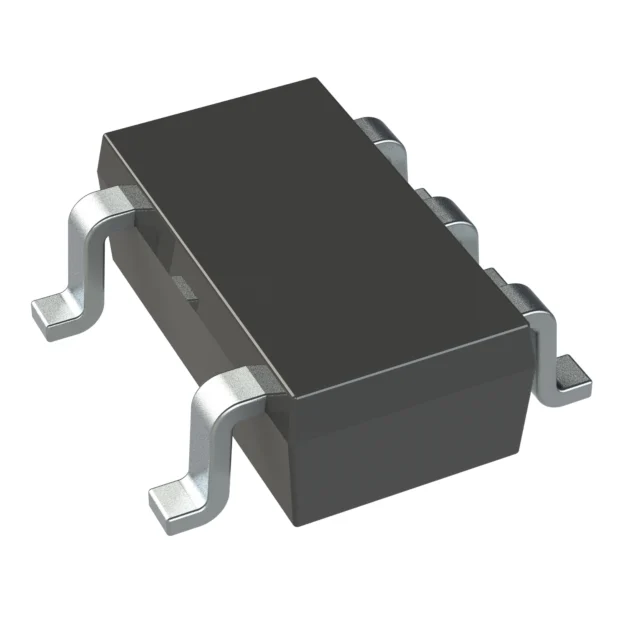

LPS7118 采用绿色 TDFN-2×2-6AL 和 SOT-23-5 封装。它的工作温度范围为 -40℃ 至 +125℃。
特性
• 工作输入电压范围：2.7V 至 20V
• 固定输出 1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、3.8V、4.2V 和 5.0V
• 可调输出范围：1.2V 至 (VIN - VDROP)
（对于 TDFN 封装，输出电压可在初始固定输出电压之上调整）
• 输出电压精度：+25℃ 时 ±1%
• 低静态电流：43μA（典型值）
• 低压差电压：VOUT = 5.0V 时 500mA 负载下 360mV（典型值）
• 低噪声：• VOUT = 1.2V 时 9.3μVRMS
• VOUT = 2.8V 时 11μVRMS
• VOUT = 时 14μVRMS 5.0V
应用
仪器仪表
精密 ADC 和 DAC
工业设备中的精密放大器
低噪声 VCO
射频系统
医疗设备
