Ubuntu22.04 + ROS2 Humble 安装部署 PCT Planner

一、项目介绍

基于PCT Planner 的多楼层3D全局路径规划技术创新性地解决了多楼层3D导航的难题，整个工作流程主要分为环境预处理 和路径规划两部分。

1. 整体工作流概览

规划的核心思想，是利用点云生成一系列2D"断层扫描图像（Tomogram）"作为多楼层导航的基础地图。整个工作流程可以分为线下和线上两个阶段：

线下预处理 (Tomography) ：输入原始3D点云地图，通过GPU加速的断层扫描算法，生成一张2.5D的可通行性代价地图（Tomogram） ，格式为.pickle文件。
线上规划 (Planning)：在RViz2中交互式选择起点和终点，规划器会在这张预处理好的地图上进行A*搜索，得到一条平滑的3D路径，并实时避开悬空障碍物。

2. 可通行区域判断：从3D点云到2.5D代价图

判断"哪里能走"的本质，是通过层析技术将复杂的3D空间降维成易于计算的2.5D地图，具体包含以下核心步骤：

生成层析切片 (Tomogram Slices) ：算法沿Z轴以固定分辨率扫描点云，在每个垂直区间内，计算出局部地面高度 和天花板高度，将包含楼板、斜坡等不同高度的物理结构编码为多个2D切片。
评估机器人运动能力：在每个切片上，算法会综合考量机器人的尺寸和通过性，计算出每个位置的可通行性代价值。

可通行性代价值（intensity）：

物理尺寸 ：确保有足够的最小垂直净空 （如0.50米）和碰撞安全半径 （如0.40米）。

台阶与坡度 ：评估机器人能否跨过最大台阶高度 （step_max，如0.17米）或爬上最大坡度 （slope_max，如23°）的区域。

安全性边际 ：除了硬性的障碍物，还会设置渐变的成本区域（inflation），让路径规划更自然地与障碍物保持距离。

3. 上下楼路径规划：在层析切片间无缝探索

这是PCT Planner的关键创新之一。它通过以下方式实现了上下楼的连续规划：

跨越切片的通用搜索 ：规划器将不同楼层的层析切片视为一个统一的图（Graph）进行搜索，搜索逻辑在物理上天然支持跨楼层。
以3D点连接不同楼层：楼梯或坡道在3D点云中表现为连续的斜面。算法在每个高度切片上检测到这些过渡区域，并通过搜索算法将其平滑地连接起来，从而在生成的最终3D路径中，自动包含从起点楼层到终点楼层的完整上下楼轨迹。

二、部署指南

1. 环境准备

安装ROS2 Humble、CUDA 12.x以及cmake、gcc、eigen3等系统工具。

（1）硬件与软件环境

建议先确认以下基础条件：

操作系统：Ubuntu 22.04 LTS
ROS2 发行版：Humble Hawksbill（桌面完整版）
CUDA ：11.5（系统预装，通过 nvidia-smi 确认驱动支持的 CUDA 版本）
Python：3.10

（2）检查 CUDA 和驱动

打开终端，输入：

bash 复制代码

nvidia-smi

查看驱动最高支持的CUDA版本：

打开终端，输入：

bash 复制代码

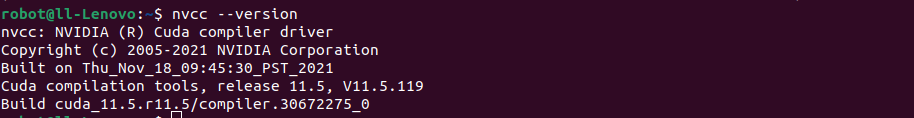

nvcc --version

查看实际安装的 CUDA Toolkit 版本：

注意：如果 nvcc 显示 CUDA 11.x，则必须安装 cupy-cuda11x；若显示 CUDA 12.x，则使用 cupy-cuda12x。

2. 获取源码并安装系统依赖

（1）创建工作空间并克隆仓库

打开终端，输入：

bash 复制代码

mkdir -p ~/d7lros2/PCT_ws

bash 复制代码

cd ~/d7lros2/PCT_ws

克隆仓库：

bash 复制代码

git clone https://github.com/rvxfahim/PCT_planner.git

bash 复制代码

cd PCT_planner

（2）安装依赖

更新源：

bash 复制代码

sudo apt update

安装依赖：

bash 复制代码

sudo apt install -y libeigen3-dev libboost-all-dev cmake build-essential

（3）设置 Python 虚拟环境

为避免依赖冲突，使用 Python 虚拟环境。

创建虚拟环境：

bash 复制代码

python3 -m venv ~/pct_venv

激活虚拟环境：

bash 复制代码

source ~/pct_venv/bin/activate

注意： ****每次使用前都需要重新激活虚拟环境。

升级 pip：

bash 复制代码

pip install --upgrade pip

（4）安装 Python 依赖

安装基础依赖：

bash 复制代码

pip install numpy==1.24.3
pip install scipy==1.10.1
pip install open3d==0.17.0
pip install scikit-learn==1.2.2

（5）安装 CuPy

根据 nvcc --version 显示的 CUDA 版本选择：

如果是CUDA 11.x，输入：

bash 复制代码

pip install cupy-cuda11x==13.6.0

如果是CUDA 12.x，输入：

bash 复制代码

pip install cupy-cuda12x==13.6.0

验证安装：

bash 复制代码

python3 -c "import cupy as cp; print(f'CuPy version: {cp.__version__}'); print(f'CUDA available: {cp.cuda.is_available()}')"

3. 编译 C++ 依赖库（GTSAM + OSQP）

打开终端，输入：

bash 复制代码

cd ~/d7lros2/PCT_ws/PCT_planner/planner

编译第三方库（约 5--10 分钟）：

bash 复制代码

bash build_thirdparty.sh

编译 pybind11 模块：

bash 复制代码

bash build.sh

编译完成后，会在 planner/lib/ 目录下生成 .so 文件。

三、测试验证

1. 准备点云数据

（1）使用示例点云（Building 场景）

打开终端，输入：

bash 复制代码

cd ~/d7lros2/PCT_ws/PCT_planner

解压缩点云文件：

bash 复制代码

unzip rsc/pcd/pcd_files.zip -d rsc/pcd/

（2）使用自定义点云（可选）

将自定义的 .pcd 文件复制到 rsc/pcd/，例如：

bash 复制代码

cp /path/to/your_cloud.pcd rsc/pcd/clinic.pcd

2. 生成断层扫描地图（Tomogram）

（1）为 Building 场景生成

打开终端，输入：

bash 复制代码

cd ~/d7lros2/PCT_ws/PCT_planner/tomography/scripts

激活环境：

bash 复制代码

source ~/pct_venv/bin/activate

场景生成：

bash 复制代码

python3 run_standalone.py --scene Building

成功输出示例：

bash 复制代码

[INFO] Loading PCD: .../building2_9.pcd
[INFO] PCD points: 853227
[INFO] Map center: [-0.37, 1.37]
[INFO] Dim_x: 285, Dim_y: 150
[INFO] Num slices init: 30 → simplified: 8
[INFO] Tomogram exported: .../rsc/tomogram/building2_9.pickle

（2）为自定义场景（如 clinic）生成

需先在 tomography/config/ 下创建 scene_clinic.py 配置文件（可参考 scene_building.py），然后运行：

bash 复制代码

python3 run_standalone.py --scene Clinic

3. 运行路径规划（无 ROS 测试，可选）

先验证整个流程是否正常，不依赖 ROS。打开终端，输入：

bash 复制代码

cd ~/d7lros2/PCT_ws/PCT_planner/planner/scripts

激活环境：

bash 复制代码

source ~/pct_venv/bin/activate

运行路径规划：

bash 复制代码

python3 plan_standalone.py --scene Building

如果成功，会输出路径规划信息和保存的轨迹文件。

4. 启动 ROS2 交互式规划

（1）准备符号链接（使节点能找到点云和 tomogram）

节点默认寻找 rsc/pcd/clinic.pcd 和 rsc/tomogram/clinic.pickle。我们可以用 Building 的数据建立链接：

bash 复制代码

cd ~/d7lros2/PCT_ws/PCT_planner

bash 复制代码

ln -sf rsc/pcd/building2_9.pcd rsc/pcd/clinic.pcd
ln -sf rsc/tomogram/building2_9.pickle rsc/tomogram/clinic.pickle

（2）启动 RViz2 可视化

打开一个终端，激活虚拟环境并 source ROS2：

bash 复制代码

source ~/pct_venv/bin/activate
source /opt/ros/humble/setup.bash

到你的工作目录：

bash 复制代码

cd ~/d7lros2/PCT_ws/PCT_planner

启动RVIZ：

bash 复制代码

rviz2 -d rsc/rviz/pct_ros2.rviz

（3）启动 ROS2 规划节点

打开另一个终端，激活虚拟环境并 source ROS2：

bash 复制代码

source ~/pct_venv/bin/activate
source /opt/ros/humble/setup.bash

到你的工作目录：

bash 复制代码

cd ~/d7lros2/PCT_ws/PCT_planner

运行路径规划：

bash 复制代码

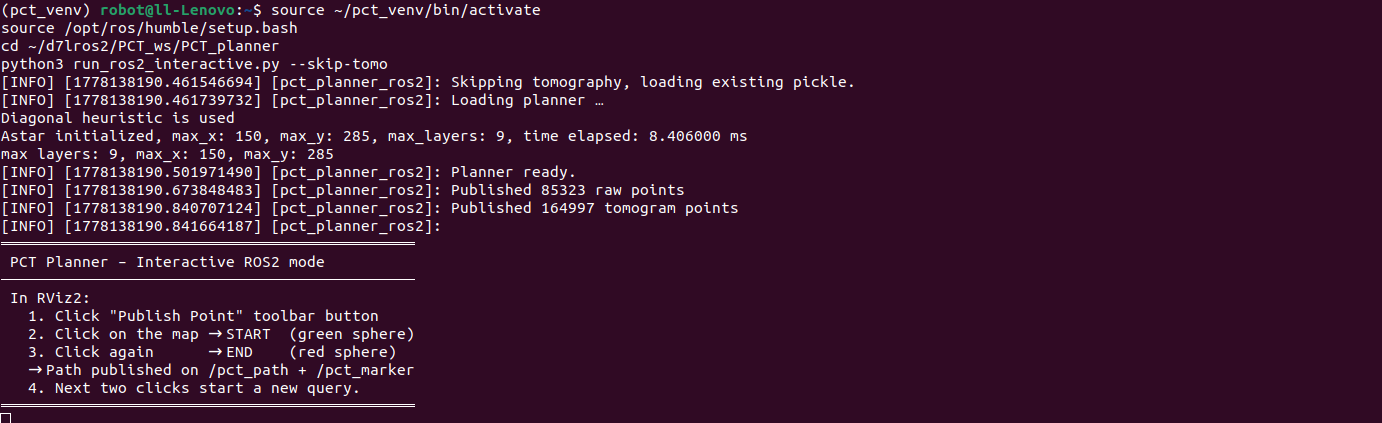

python3 run_ros2_interactive.py --skip-tomo

参数 --skip-tomo 表示使用已有的 tomogram 文件，不再重新生成。

5. 在 RViz2 中交互式规划

（1）设置 Fixed Frame

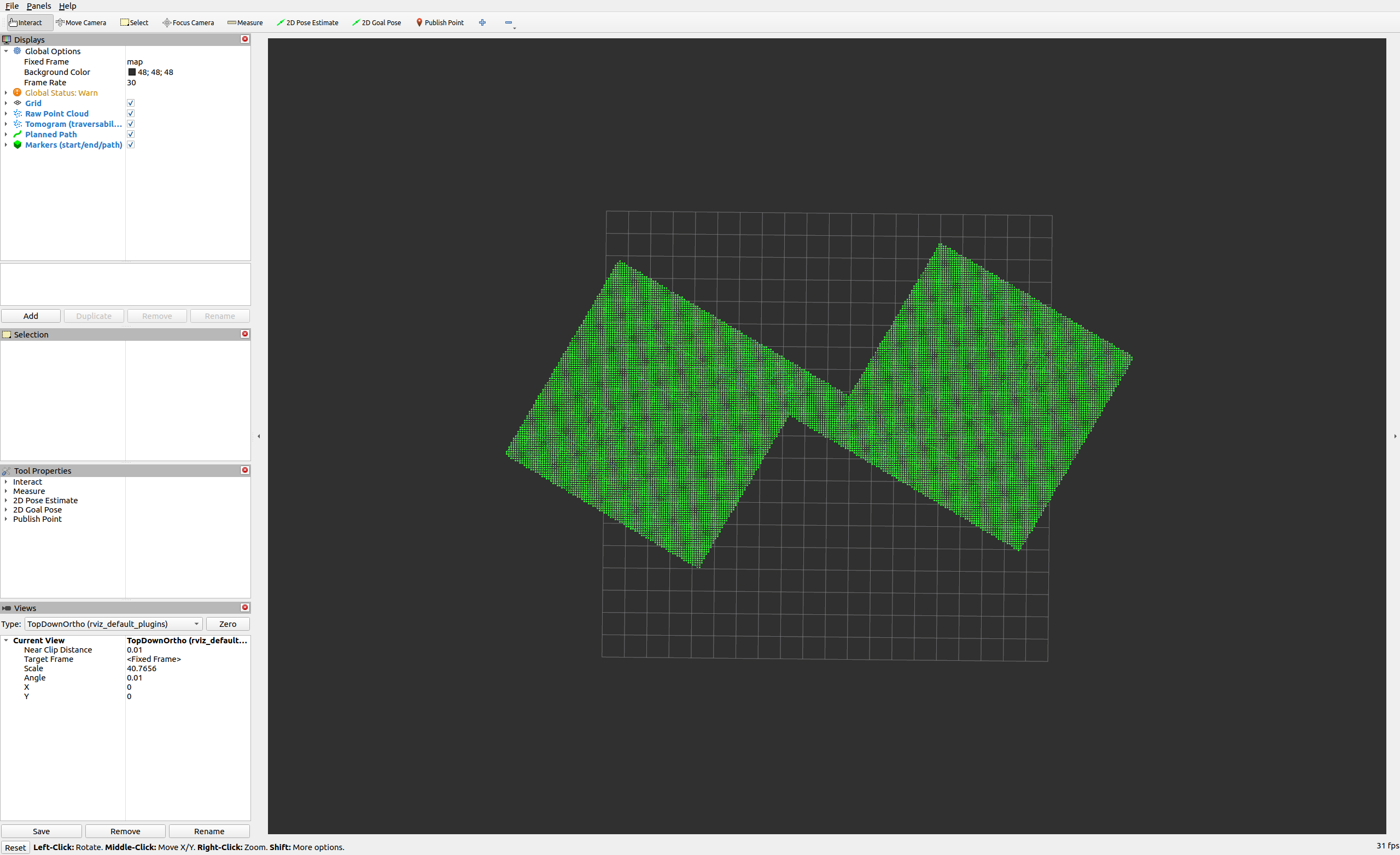

在 RViz 左侧 Global Options 中，设置 Fixed Frame 为 map：

（2）显示点云和 tomogram

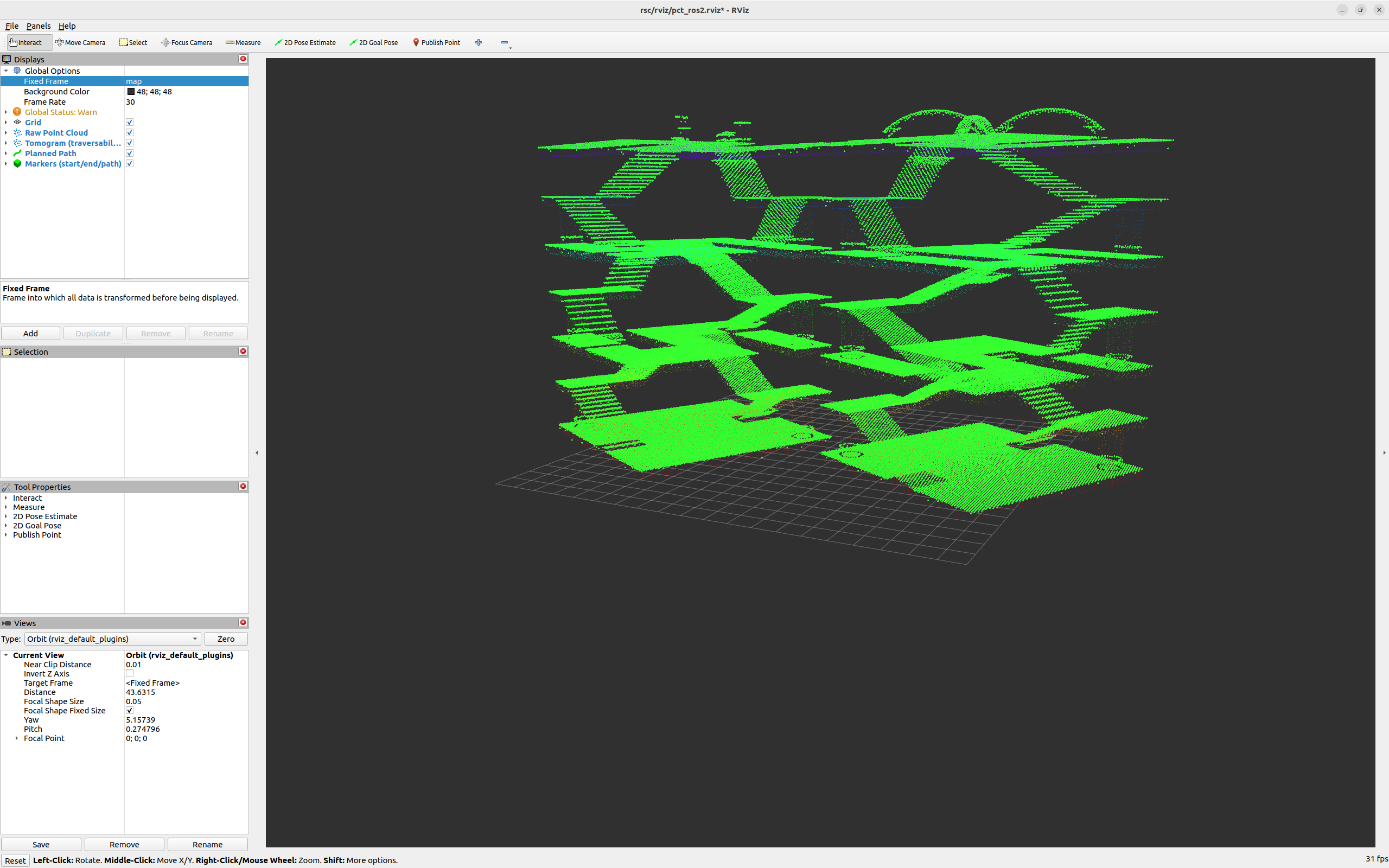

在 Displays 面板中，确保 Raw Point Cloud 和 Tomogram 都已勾选。

对于每个 PointCloud2 显示项，设置：

Style : Points 或 Squares
Size : 0.05 ~ 0.1
Color Transformer : Intensity（tomogram）或 AxisColor（调试）

6. 选择起点和终点

（1）切换为Orbit

左下角选择Orbit：

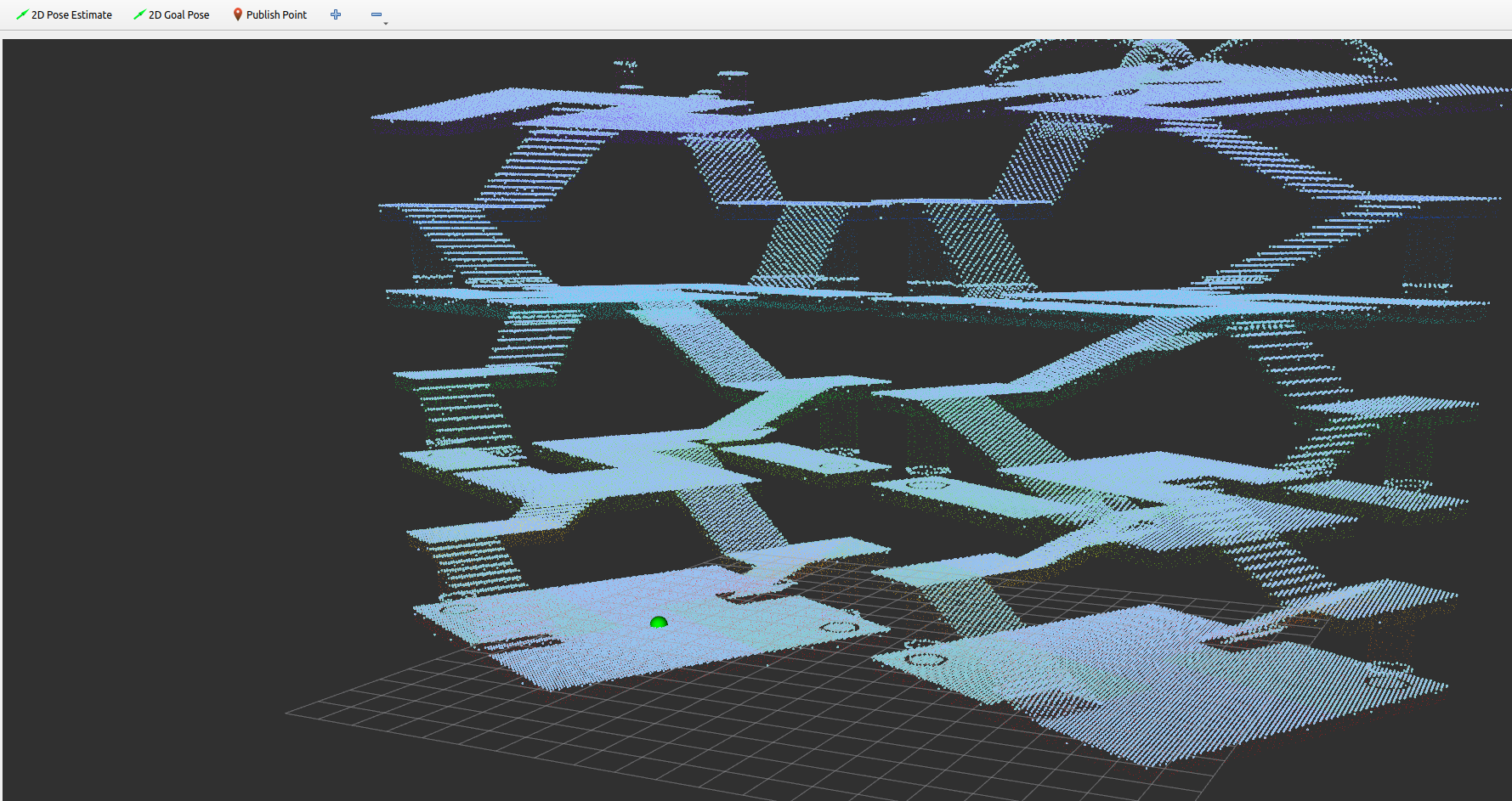

可以发现右边不再是俯视图：

（2）选择起点

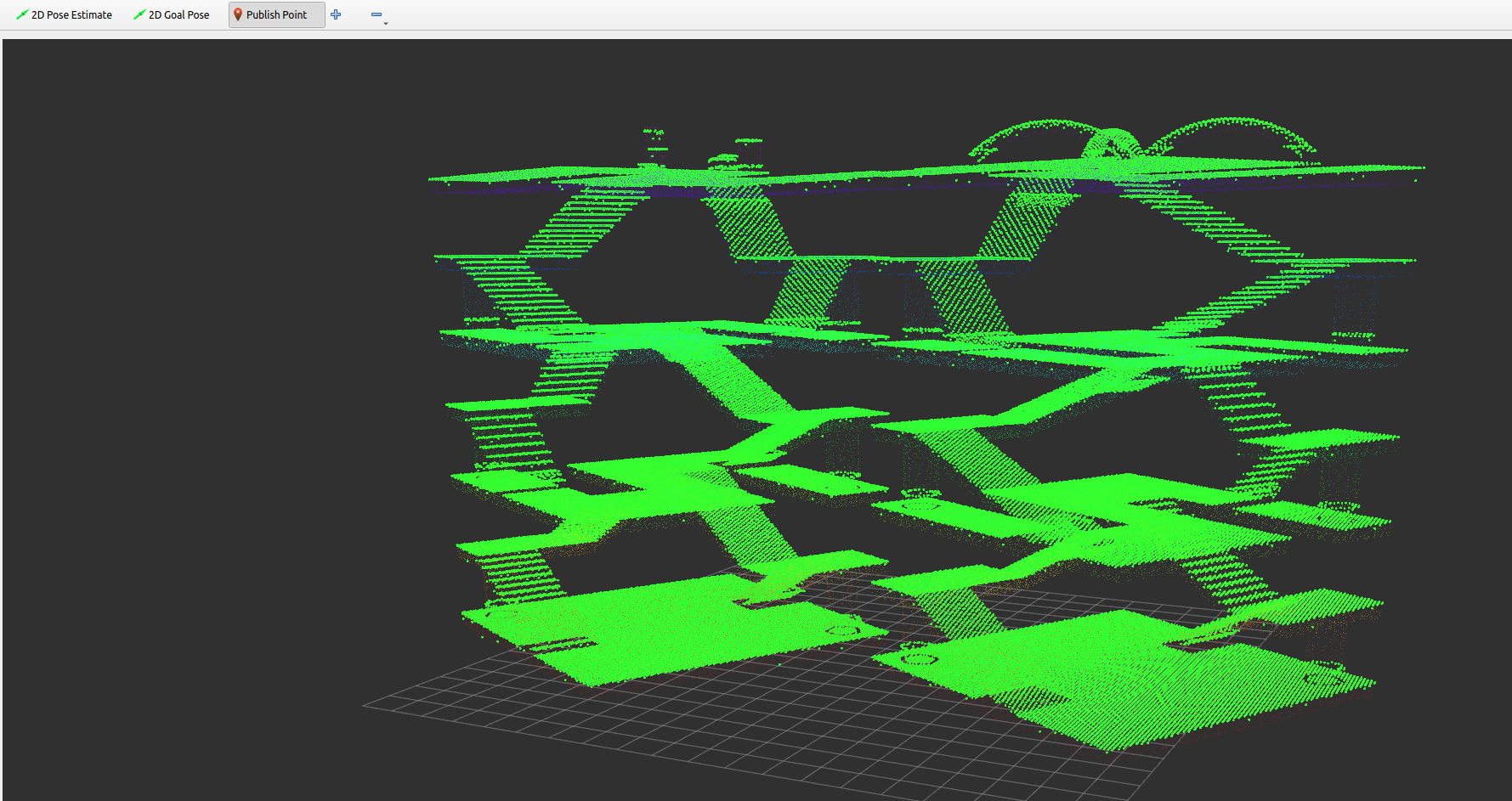

点击工具栏的 Publish Point 按钮：

在点云地图上单击设置起点（绿色球体出现）：

（3）选择终点

在另一处单击设置终点（红色球体出现）：

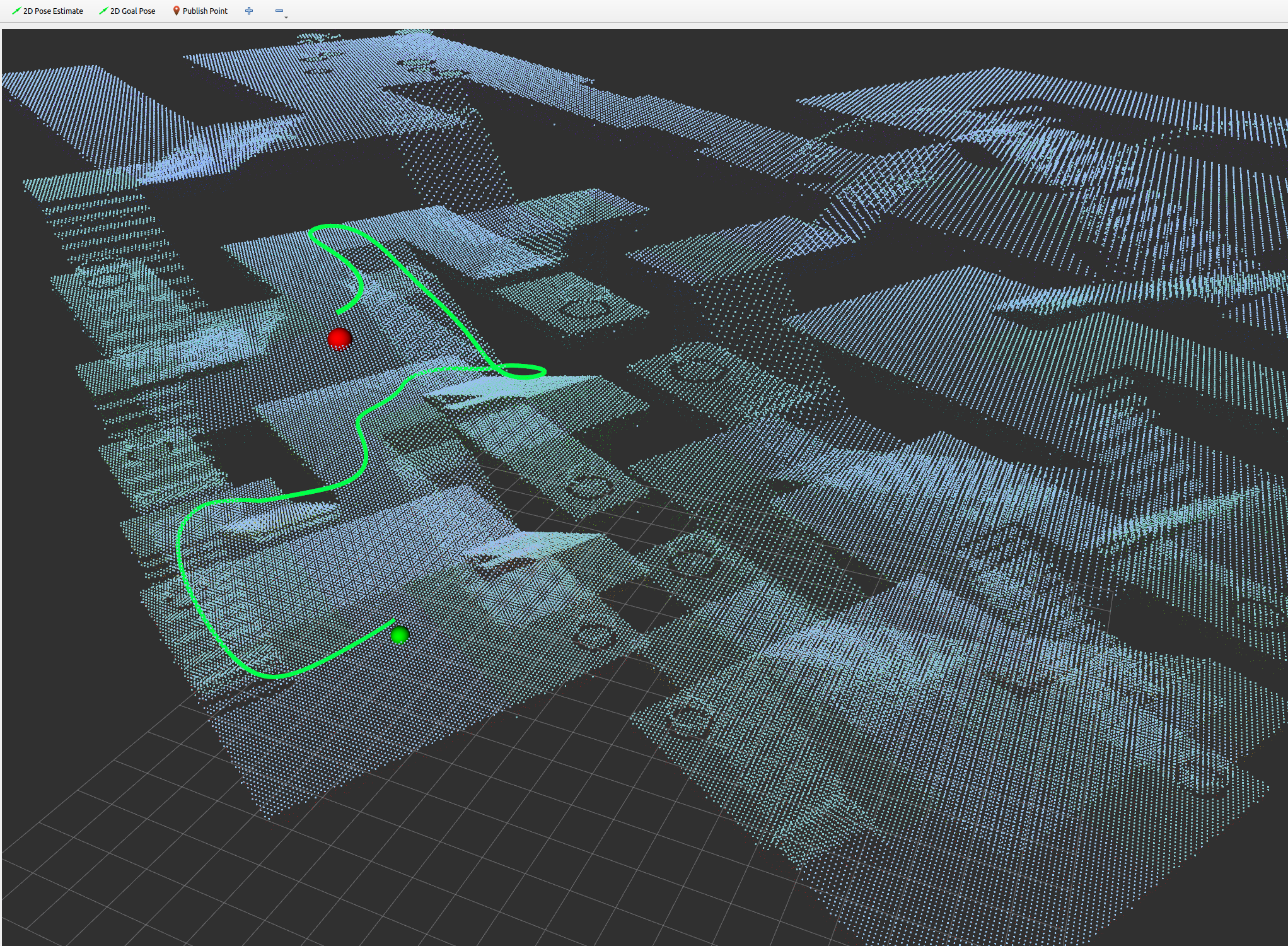

规划器自动运行，成功后显示绿色路径线（/pct_path）。

（一）常见问题及解决方法汇总

问题现象原因解决方案

ModuleNotFoundError: No module named 'cupy' 未安装 CuPy 根据 nvcc --version 安装对应版本 cupy-cuda11x 或 cupy-cuda12x

ImportError: numpy.core.multiarray failed to import NumPy 版本与 CuPy 不兼容固定 NumPy 版本 pip install numpy==1.24.3

OSError: libnvrtc.so.12: cannot open shared object file CuPy 版本与系统 CUDA 不匹配系统 CUDA 11.5 却安装了 cupy-cuda12x，改用 cupy-cuda11x

ValueError: zero-size array 在 ROS2 节点启动时找不到 .pcd 文件创建符号链接指向存在的点云，或检查路径

RViz 中显示 Showing [0] points Frame_id 不匹配或 QoS 问题将 Global Options 的 Fixed Frame 设置为 map 或清空；重启节点

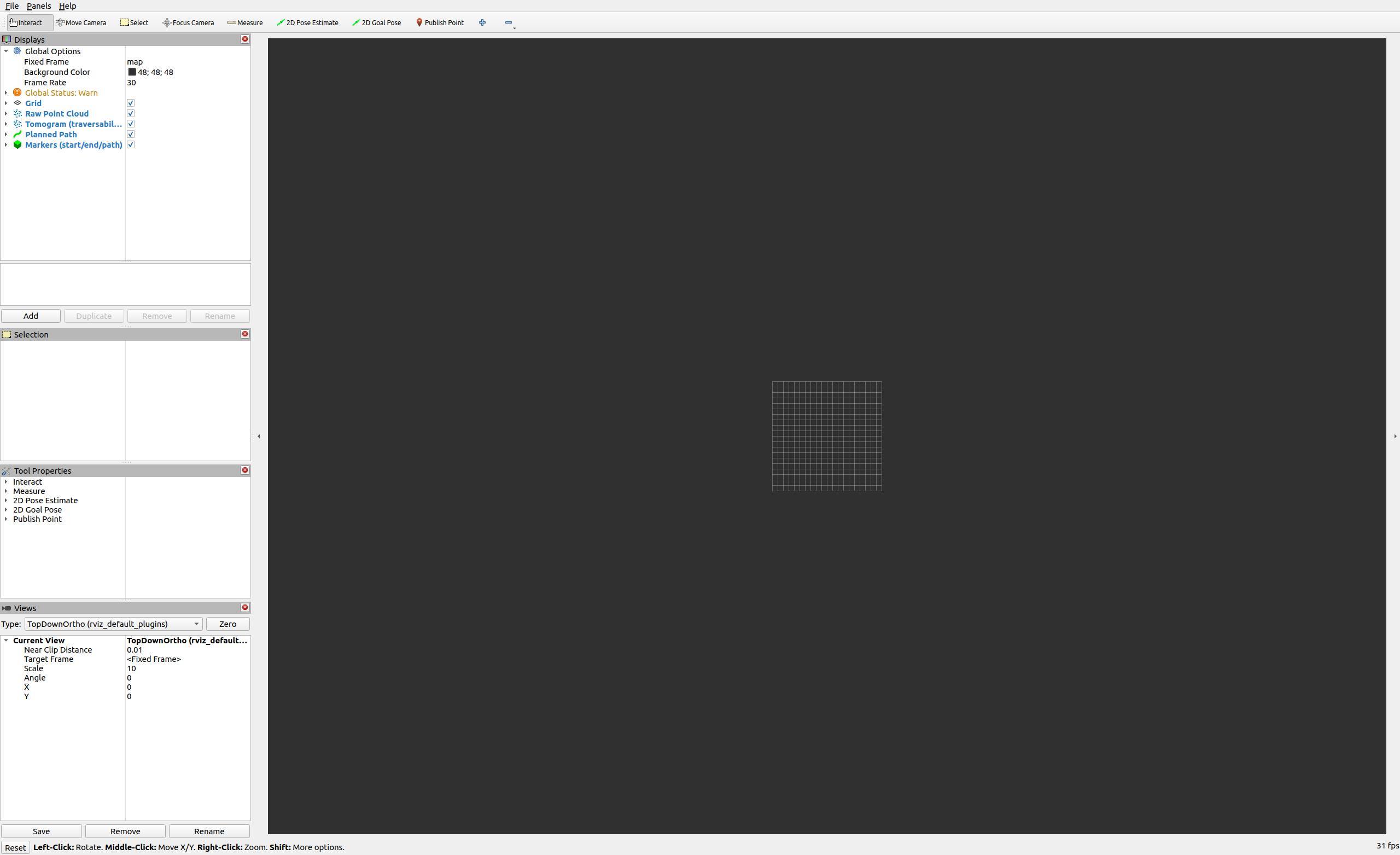

RViz 中看不到任何点云视图未对准将 Views 类型改为 Orbit，点击 Reset，然后缩放/旋转找到点云

Tomography 运行后生成的文件名不是 clinic.pickle 脚本默认使用场景名创建符号链接或修改 run_ros2_interactive.py 中的文件名

（二）参数调优参考

如需调整机器人尺寸、步高、坡度等，修改 tomography/config/scene_clinic.py 中的参数，然后重新生成 tomogram。详细说明见项目中的 PARAMETERS.md。

关键参数示例：

map.resolution：栅格分辨率（默认 0.10 m）

trav.safe_margin：碰撞半径（默认 0.4 m）

trav.step_max：最大可跨越台阶高度（默认 0.17 m）

trav.slope_max：最大可爬坡度（默认 0.40 rad ≈ 23°）

（三）完整部署检查清单

Ubuntu 22.04 + ROS2 Humble

NVIDIA 驱动正常，nvidia-smi 运行无误

nvcc 显示 CUDA 版本（11.x 或 12.x）

克隆仓库并安装系统依赖

创建 Python 虚拟环境并激活

安装 NumPy 1.24.3、SciPy、Open3D、scikit-learn

安装与 CUDA 版本匹配的 CuPy

编译 GTSAM 和 OSQP（build_thirdparty.sh）

编译 pybind11 模块（build.sh）

解压示例点云或准备自定义点云

生成 tomogram（run_standalone.py --scene Building）

测试无 ROS 规划（plan_standalone.py）

创建符号链接使 ROS2 节点能加载数据

启动 ROS2 节点（run_ros2_interactive.py --skip-tomo）

启动 RViz2，调整 Fixed Frame 和视图

在 RViz 中点击起点和终点，成功生成路径
